двухтрубная схема отопления частного дома на фото и видео

Содержание:

1. Отличия двухтрубной системы отопления
2. Виды двухтрубных отопительных конструкций
3. Разнообразие схем двухтрубной системы
4. Параллельное подключение двухтрубной системы
5. Элементы двухтрубной отопительной системы

Чаще всего для качественного и недорого обогрева современных загородных домов используется схема двухтрубной системы отопления. Несмотря на большее количество затраченных материалов, такая отопительная конструкция лидирует среди разных вариантов теплоснабжения недвижимости, поскольку отличается хорошими эксплуатационными характеристиками, экономичностью и высокой производительностью.

Отличия двухтрубной системы отопления

Как понятно из названия, когда создается двухтрубное отопление – схема предусматривает, что будет произведен монтаж двух трубопроводов. Один из них предназначается для подачи горячего теплоносителя, а второй для отвода в обратку этой же воды, но уже отдавшей тепло.

Двухтрубная система обеспечивает одинаковую температуру жидкости на входе каждого из радиаторов, а это в свою очередь означает повышение эффективности работы теплоснабжающей конструкции.

Двухтрубная схема отопления частного дома, создаваемая своими руками, производиться может одним из основных способов:

• Горизонтальным – такой вариант является отличным решением для помещений больших по площади и домов, имеющих свободную планировку. Особенность такого способа заключается в необходимости дополнительной установки циркуляционных насосов, обеспечивающих надежное передвижение теплоносителя (прочитайте: «Двухтрубная система отопления частного дома, делаем своими руками»).
• Вертикальным – это универсальный вариант, применяемый для любого вида жилой недвижимости.
  Все радиаторы отопления в отопительной системе подключаются к единому стояку поэтажно.

Специалисты советуют: при монтаже двухтрубной отопительной конструкции в больших по площади помещениях дополнительно установить на каждой батарее дросселя. В результате можно получить в жилой комнате наиболее оптимальную температуру и повысить производительность системы обогрева.

Виды двухтрубных отопительных конструкций

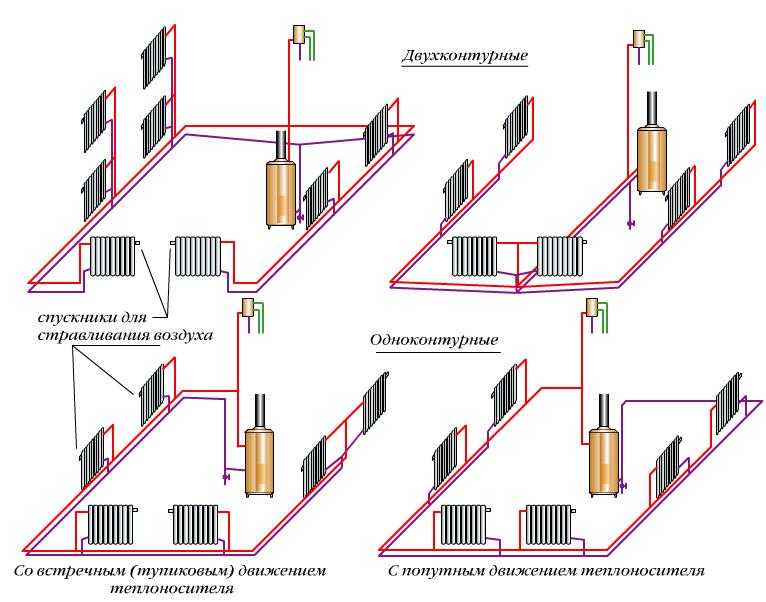

В зависимости от способа направления подачи жидкого теплоносителя схема двухтрубной системы отопления бывает двух видов:

1. Тупиковая двухтрубная отопительная система. При ее обустройстве направление воды по трубам подачи и обратки осуществляется в разных направлениях. По своей функциональности такая схема очень напоминает однотрубную, но ее особенность состоит в параллельном подключении каждого радиатора к входящим и исходящим стоякам.
   Стоимость ее доступна для большинства потребителей. В подобную схему при желании помещается 2 кольца подачи горячего теплоносителя. Одно из них – короткое — имеет отношение к стояку, находящемуся поблизости от котла, а второе – к наиболее отдаленному стояку.

2. Прямоточная двухтрубная отопительная система. Передвижение жидкости в данном случае выполняется попутно. Такая схема двухтрубной системы теплоснабжения обладает всеми преимуществами аналогичных конструкций, но в ней нет перепадов давления и прочих недостатков (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему»).

Разнообразие схем двухтрубной системы

Согласно инструкциям к обустройству любой из двухтрубных систем отопления, такая схема позволяет довольно быстро и достаточно эффективно распределять тепло по площади помещения, вне зависимости от места нахождения отопительных приборов.

Вне зависимости от вида теплоносителя, его температура остается стабильной и не изменяется. Это очень удобно, если эксплуатируется двухтрубное отопление — схема которого разрабатывается не только для двух- или трехэтажного дома, но и для городских многоэтажных зданий.

Принцип функционирования современных двухтрубных отопительных систем отличается простотой и заключается в следующем: от общей трубы или коллектора конструкции обогрева теплоноситель в каждый радиатор подается в отдельности. Для отвода отработанной воды, прошедшей по батареям, применяются трубы «обратки».

Отличие двухтрубных отопительных систем, которое заключается в поддержании в системе постоянной температуры, гарантирует наиболее точную регулировку степени обогрева в помещениях. На фото видно, как на каждом радиаторе можно смонтировать отдельный регулятор температурного режима, что, безусловно, удобно. Такой прибор также устанавливают поэтажно.

Параллельное подключение двухтрубной системы

Отопительная система двухтрубная подразумевает обустройство параллельного подключения всех батарей в доме. Основное достоинство такого способа монтажа теплоснабжающей конструкции состоит в том, что нагретый котлом теплоноситель равномерно подается по цепочке в каждый из радиаторов. В итоге достигается эффективное распределение теплого воздуха во всем доме.

Элементы двухтрубной отопительной системы

Когда создается современная двухтрубная система отопления – схема ее содержит следующие основные элементы:

• отопительные радиаторы;
• узлы подключения;
• регуляторы перепадов давления;
• термостатические клапаны;
• воздухоотводчики;
• запорные вентили.

Количество и номенклатура отопительного оборудования может меняться в зависимости от площади и особенностей помещения и размеров конструкции.

Помимо основных элементов в схему входят приборы, помогающие регулировать температуру обогрева дома. В составе двухтрубной системы теплоснабжения должны быть устройства, помогающие поддерживать определенный температурный режим. Среди наиболее востребованных приборов значатся: термостатическое оборудование (к нему относятся клапаны и головки), сервоприводы и комнатные термостаты.

Наличие большого количества основного и дополнительного оборудования – это немаловажная особенность, которую имеет двухтрубная схема отопления одноэтажного дома или здания большей этажности (прочитайте также: «Схема отопления одноэтажного дома — примеры работы системы»). Этот нюанс является неоспоримым преимуществом, поскольку появляется шанс повысить эффективность функционирования отопительной конструкции, благодаря простой и легкой регулировке температурного режима во всех комнатах и подсобных помещениях домовладения.

Из всего вышесказанного можно сделать следующий вывод – двухтрубная отопительная система имеет ряд преимуществ:

• высокая степень КПД и минимальные потери теплоэнергии в процессе эксплуатации;
• возможность монтажа в зданиях любого назначения и даже в тех, где проходят ремонтные работы;
• расположение всех элементов запорной арматуры и другого оборудования для теплоснабжения в одном помещении;
• высокое давление жидкого теплоносителя в стояках, а значит, эффективное и равномерное распределение тепловой энергии по всей отопительной конструкции.
  Читайте также: «Двухтрубная система отопления – разновидности, варианты подключения, преимущества».

На видео показан пример схемы двухтрубной системы отопления:

Если владелец жилой недвижимости стремится достичь экономии расходов на теплоснабжение, специалисты советуют установить термостатические клапаны, способные понизить потребление энергоресурсов примерно на 30%.

Со всей уверенностью можно назвать двухтрубную систему отопления удачным и разумным выбором схемы обогрева любого из современных жилых домов. Причем не имеет значения ни количество этажей, ни площадь помещений. Такая конструкция доступна для многих потребителей, она отличается высокой производительностью и возможностью регулировать температурный режим.

Двухконтурная система отопления частного дома схема

Содержание статьи

• Двухконтурное отопление, схема устройства
• Газовые котлы
• Электрические водонагревательные приборы
• Твердотопливные котлы

Двухконтурная система отопления предполагает, используя один источник тепловой энергии, выполнение одновременно двух функций:

• обогрев жилого пространства;
• горячее водоснабжение для технических и хозяйственных нужд.

Чаще такой тип обустройства отопления применяется в условиях небольших городских квартир, где двухконтурный котел обеспечивает не только снабжение жилья теплом, но и заменяет водяную газовую колонку. Но это не значит, что в частном доме, в том числе и двухэтажном, нет возможности сделать нечто подобное. Ведь отопление с водяным контуром вовсе не означает применение двухконтурного котла, хотя и установка последнего может решить проблему снабжения жилья горячей водой в определенных объемах.

Давайте рассмотрим, как можно решить задачу по полноценному обеспечению горячей водой частного дома, двухэтажного, в том числе, имея один котел. При этом выясним, что при этом есть смысл сделать своими руками.

Двухконтурное отопление, схема устройства

При таком типе устройства отопительной системы нагрев воды может осуществляться по двум основным схемам:

1. непосредственный;
2. косвенный.

В первом случае вода для хозяйственного и технического потребления нагревается непосредственно при контакте с теплом, излучаемым энергоносителем. Во втором варианте устанавливается бойлер косвенного нагрева, где проточная вода греется при контакте с теплообменником, внутри какого протекает теплоноситель отопительной системы.

Если первая схема более характерна для двухконтурного котла, то второй вариант можно организовать своими руками, имея в качестве источника энергоснабжения одноконтурный агрегат. Второй вариант больше подходит для двухэтажного частного дома, так как дает возможность получать намного больший водяной объем.

Отличаться может не только схема дополнительного контура для ГВС, но и типы котлов, что используются для получения тепловой энергии. По используемому энергоносителю они могут быть:

• газовые;
• электрические;
• твердотопливные.

Газовые котлы

Агрегаты, использующие тепловую энергию сгорающего природного газа, являются самыми популярными, во всяком случае там, где есть возможность подключиться к газоснабжению. Такие котлы наиболее функциональны и газ на сегодня является наиболее приемлемым по стоимости энергоносителем. Газовые приборы бывают изначально двухконтурными, однако их недостаток в том, что выход горячей воды относительно небольшой. Поэтому в условиях частного дома, тем более двухэтажного, обеспечить потребность в ГВС такие приборы вряд ли смогут в полной мере.

Поэтому в частных домах чаще используется другая схема, когда устанавливается достаточной мощности одноконтурный агрегат, от которого отводится два контура. Один из них традиционно обогревает дом, другой же греет содержимое бойлера достаточного объема. Такая схема более эффективна в частном доме, так как позволяет полностью обеспечить потребности в ГВС.

Хотя, если дом небольшой и горячая вода используется экономно, двухконтурный котел может удовлетворить потребности домочадцев. По способу нагрева горячей воды такие приборы бывают:

• битермические;
• дуотермические.

В первых вода для хозяйственных нужд нагревается, проходя через змеевик, что находится в проточном сосуде, где циркулирует основной теплоноситель. То есть здесь имеет место косвенный подогрев проточной воды, поэтому производительность таких котлов для ГВС невелика.

Во втором типе агрегатов существует два независимых теплообменника, в одном из которых от работающей горелки нагревается циркулирующая жидкость, в другом, — проточная вода. Такой тип водогрейных приборов более производителен, однако не настолько, чтобы обеспечить ГВС частный двухэтажный дом.

Электрические водонагревательные приборы

Двухконтурная система отопления может быть реализована и на основе электрического котла по схеме бойлера косвенного подогрева. Однако, если в качестве основного энергоносителя в доме используется электричество, целесообразнее установить автономный электрический бойлер, нежели конструировать дополнительный контур своими руками.

Твердотопливные котлы

Некоторые современные агрегаты, рассчитанные на использование дров, угля и других видов твердого топлива уже на заводе оснащаются резервуаром для подогрева воды. Хотя чаще владельцы оборудуют такие приборы сосудами для подогрева воды своими руками, устанавливая их сверху котлов. Конечно же, полноценным горячим водоснабжением это тяжело назвать, тем более с учетом нестабильности температуры таких агрегатов.

Поэтому для твердотопливных агрегатов также достойным решением проблемы ГВС будет создание второго контура, который бы работал, нагревая бойлер. В этом случае будет сглаживаться перепад температур на основном водогрейном оборудовании.

Сейчас есть много вариантов организовать горячее водоснабжение в частном доме, в том числе и своими руками. Это можно решить и установкой двухконтурного котла, и дополнительного бойлера, где вода будет нагреваться косвенно. Как именно поступить в вашем конкретном случае, лучше решать на месте с учетом множества сопутствующих факторов и соображений целесообразности.

Читайте также

• Расчет расширительного бака системы отопления
• Cамое экономичное отопление частного дома
• Фильтры для очистки воды в системе отопления
• Как спускать воздух с отопления

Схемы систем отопления в частных домах.

Схема разводки системы отопления

Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

Начало работ

Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

Основные компоненты

Ключевые компоненты системы отопления, влияющие на схему подключения:

• Тип топлива.
• Тип котельного оборудования, его основные показатели и мощность.
• Тип отопительных приборов.
• Характеристики помещения (этажность, изоляция, площадь, другие характеристики).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

Котлы

Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых не превышает 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы — радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

Установка

При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

Существует два основных типа систем отопления. Он:

• Естественный (гравитационный).
• Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

Схема системы отопления в частном доме может быть реализована в виде:

• Горизонтальная система с использованием циркуляционного насоса.
• Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены выше уровня пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

Вертикальная однотрубная система

Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

Двухтрубная система

Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

Расход трубопроводов зависит от типа подключения котла к системе отопления — однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м ² . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Излучающая система

Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.

Для равномерного распределения теплоносителя по радиаторам система излучения перед эксплуатацией балансируется.

Вывод

Вне зависимости от того, какая система отопления выбрана, схема будет разработана с помощью специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считается достаточно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации системы отопления. Чтобы не устранять недостатки в будущем, лучше их не признавать и предусмотреть все заранее.

Что лучше двухконтурный или одноконтурный газовый котел: сравнительный обзор конструкции

На базе газовых котлов принято строить автономные системы отопления частных домов или других помещений.

Это самый экономичный и эффективный способ отопления, не отнимающий у владельца лишних сил и времени и не требующий постоянного контроля за работой системы.

Существует два основных варианта конструкции таких котлов, разница между которыми заключается в функциональности.

Одни работают только на обогрев дома, другие способны параллельно с отоплением подавать горячую воду.

Эти две группы представлены соответственно одно- и двухконтурными агрегатами, которые необходимо рассмотреть более подробно.

Чем отличаются двухконтурные котлы от одноконтурных

Принципиальное отличие одноконтурных от двухконтурных котлов заключается в функциональных возможностях агрегатов.

Если первая группа оборудования предназначена только для подачи теплоносителя по отопительному контуру, то вторая, помимо отопления дома, выполняет дополнительную задачу — подготовку горячей воды для хозяйственно-бытовых нужд .

Как следует из названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом основной (базовой) функцией для обеих групп котлов является подогрев теплоносителя для системы отопления.

Обеспечивается основными узлами конструкции — газовой горелкой и первичным теплообменником, который встраивается в контур отопления вместе с циркуляционным насосом.

ВАЖНО!

Котлы энергонезависимые не имеют циркуляционного насоса и предназначены для работы в системах с естественной циркуляцией.

Функция нагрева горячей воды дополнительная — обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатый тип .

Нагревает воду в проточном режиме, что создает некоторые ограничения по расходу – чем сильнее водоразбор, тем меньше времени успевает нагреться поток воды.

Некоторые модели можно настроить на приоритет определенного контура, когда при активном потреблении горячей воды снижается температура в системе отопления или, наоборот, падает температура ГВС.

Для решения задачи эффективного распределения тепловой энергии между двумя контурами создан комбинированный или битермический теплообменник. Представляет собой рулон, свернутый из коаксиальной трубы.

Внешний объем занят теплоносителем, а внутренний объем занят горячей водой. Нагрев происходит одновременно, потерь теплопередачи не происходит. КПД такого устройства значительно выше.

Однако о битермических теплообменниках специалисты отзываются сдержанно, так как они быстро заполняются изнутри известковыми отложениями, удалить которые крайне сложно.

Промывка такого теплообменника процедура трудоемкая и малоэффективная, а замена слишком дорогая.

Это существенно ограничивает спрос на модели с комбинированным теплообменником, хотя повышенный КПД этих агрегатов никто не отрицает. .

Для более наглядного отображения разницы конструкции одноконтурных и двухконтурных котлов составим таблицу:

Незначительные 3

Особенности и возможности	Одноконтурные	Double-circuit
Heating the coolant	+	+
DHW preparation	—	+
Number of heat exchangers	1	2 or 1 *
Подключение к каскаду	+	—
Ограничение мощности агрегата	—	+
Потери тепловой энергии
0192 Средняя

* для двухконтурных котлов с битермическим теплообменником

Как выбрать котел соответствующей мощности

Если выбор в пользу одноконтурного или двухконтурного котла уже сделан, то необходимо подобрать котел соответствующей мощности. Чтобы температура воздуха в помещениях была комфортной, а температура горячей воды около 50 градусов Цельсия, можно произвести простой расчет мощности установленного котла. Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это примерная отопительная нагрузка. Увеличив его примерно на 15-20%, мы имеем общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать с несколько большей производительностью, чем полученная по расчету. Все дело в том, что со временем снижается производительность оборудования, уменьшается теплоотдача от топлива к теплоносителю, из-за загрязнения поверхностей нагрева. Кроме того, при подборе оборудования следует учитывать величину потерь тепла от трубопроводов, возможные перепады напряжения.

Котлы одноконтурные

Котел одноконтурный — установка, обеспечивающая нагрев и подготовку теплоносителя отопительного контура в соответствии с заданным режимом работы системы.

В состав входят :

• Горелка газовая совмещенная с теплообменником.
• Циркуляционный насос.
• ТРДД.
• Газовое оборудование.
• Клапан трехходовой.
• Электронная плата управления, оснащенная сенсорной системой самодиагностики.
• Корпус, панель управления.
• Дымоход.

Существуют энергонезависимые модели, не имеющие устройств с питанием от сети.

Имеют упрощенную конструкцию, но способны обеспечить обогрев дома при отсутствии электроснабжения .

Типы одноконтурных котлов

Одноконтурные котлы бывают :

• Напольные … Устанавливаются непосредственно на пол (или на подставку). Они могут иметь большой вес и, соответственно, большую мощность. Многие напольные котлы оснащены высокоэффективным чугунным теплообменником большой массы. Некоторые модели соединяются в каскад, образуя мощные соединения для обогрева зданий или сооружений большой площади и объема.
• Настенный . .. Компактные газовые котлы, устанавливаемые на прочные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.

Кроме того, одноконтурные котлы могут иметь разные варианты исполнения камеры сгорания. :

• Атмосферный (открытый) … Воздух поступает непосредственно из помещения, а дым удаляется естественным путем под действием тяги печного типа.
• Турбонаддув (закрытый) … Забор воздуха осуществляется снаружи с помощью ТРДД. Он также создает давление, вытесняющее дым и другие газы, образующиеся при сгорании топлива, наружу.

Все одноконтурные котлы могут иметь дополнительные функции — дистанционное управление, программирование режима работы и т.д. теплоноситель для отопительного контура.

Агрегат подключен к разрыву системы, один патрубок подключен к прямой, второй к обратке. Поток жидкости непрерывно движется через теплообменник, который расположен в зоне нагрева пламени газовой горелки.

На выходе из теплообменника поток поступает на трехходовой клапан, где смешивается с более холодным потоком обратки в заданной пропорции. Получив необходимую температуру, теплоноситель снова выводится в контур отопления.

Температура регулируется регулировкой работы трехходового клапана .

ПРИМЕЧАНИЕ!

Энергонезависимые модели работают по тому же принципу, только циркуляция потока происходит естественным образом.

Плюсы и минусы

К достоинствам одноконтурных котлов можно отнести :

• Простота и надежность конструкции.
• Отсутствие потерь мощности при передаче тепла.
• Способность развивать большую силу.
• Возможность подключения внешнего бойлера косвенного нагрева для получения горячей воды.
• Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.

Следует учитывать недостатки одноконтурных котлов :

• Отсутствие функции нагрева воды.
• Ограниченные возможности по сравнению с двухконтурными моделями.

ВАЖНО!

Некоторые пользователи утверждают, что одноконтурные котлы в совокупности с внешним накопителем намного удобнее и эффективнее двухконтурных конструкций.

Преимущества и недостатки

Одноконтурные котлы являются функциональными устройствами, обеспечивающими обогрев дома любой площади, при этом расстояние от теплообменника не имеет значения.

К преимуществам относятся:

• высокая надежность за счет более простой конструкции;
• возможность подключения дополнительного оборудования;
• простота установки и обслуживания;
• высокая ремонтопригодность;
• наличие в связи с более низкой ценой.

Однако для отопления одноконтурными котлами приходится дополнительно покупать котел, что приводит к затратам на его обслуживание. Устройства обычно выпускаются с относительно небольшой мощностью.

Двухконтурные котлы занимают меньше места, так как оснащены встроенным котлом. К преимуществам данного типа модели можно отнести:

• экономичный расход топлива, благодаря чему техника окупается практически в течение года;
• эффективная система безопасности, особенно в моделях, оснащенных электронной начинкой;
• наличие проточного теплообменника, что позволяет обеспечить большое количество воды для бытовых нужд.

Однако у блоков есть свои недостатки и ограничения. Например, они не предназначены для домов с большим количеством точек водопотребления. Такие устройства просто не могут обеспечить всех их жидкостью одинаковой высокой температуры.

Котлы двухконтурные

Котлы двухконтурные имеют дополнительную опцию — Приготовление ГВС.

При этом базовая функция (подогрев теплоносителя) является для них основной, в рабочих настройках установлен приоритет отопления над ГВС.

Views

По способу установки двухконтурные котлы бывают :

• Напольные . .. Устанавливаются непосредственно на пол.
• Настенные … Подвешиваются на несущую стену.

Путем теплопередачи :

• Конвекция … Обычный метод нагрева — в пламени горелки.
• Конденсационный … Двухступенчатый нагрев — первый предварительный нагрев за счет тепловой энергии, полученной путем конденсации влаги из дымовых газов. Далее следует обычный нагрев с помощью газовой горелки. Поскольку теплоноситель уже подготовлен, можно уменьшить расход газа и общий режим нагрева без ущерба для конечного результата.

По типу теплообменника:

• Раздельный . В работе два теплообменника — первичный (нагрев теплоносителя) и вторичный (нагрев ГВС от горячего теплоносителя).
• Комбинированный (битермический) .. Применяется теплообменник коаксиального типа, в котором одновременно готовятся и теплоноситель, и горячая вода.

По типу камеры сгорания:

• Атмосферная.
• С турбонаддувом.

Конструкции одноконтурных и двухконтурных котлов не имеют принципиальных отличий, но предназначены для работы в разных условиях.

Принцип работы

Работа двухконтурного котла отличается от одноконтурных конструкций только наличием дополнительного теплообменника.

На выходе из первичного теплоноситель поступает во вторичный теплообменник, где нагревает воду для горячего водоснабжения . В остальном работа ничем не отличается и выполняется по стандартной схеме.

Преимущества и недостатки

К достоинствам двухконтурных котлов можно отнести :

• Возможность получать и тепло, и горячую воду от одного прибора.
• Эффективность, экономичность и компактность.
• Широкий набор функций и возможностей.
• Приготовление горячей воды можно отключить, если оно не используется.

Недостатки можно рассмотреть :

• Ограниченное количество горячей воды.
• Зависимость температуры в отопительном контуре от интенсивности анализа ГВС.

Двухконтурные котлы считаются более привлекательными, способными решить все вопросы.

На какие нюансы следует обратить внимание

Также важными моментами, которые следует учитывать при покупке, являются:

• Размеры. Двухконтурные модели более компактны и допускают установку даже в небольших помещениях.
• Место установки. В то время как установка одноконтурного котла осуществляется в отдельном помещении, установка двухконтурного устройства отличается некоторыми нюансами. Так, использование двухконтурного газового прибора возможно только в здании, где точки водоразбора находятся на небольшом расстоянии друг от друга. А сам нагревательный прибор необходимо разместить на равном расстоянии от основных точек забора воды.
• Мощность. Для правильного подбора параметра необходимо заранее рассчитать предполагаемый расход горячего водоснабжения, теплопотери здания, а также учесть максимальную температуру зимой.

Какой котел все-таки выбрать

Выбор того или иного типа газового котла определяется условиями работы и потребностями людей.

При принятии решения о том, какой котел больше подходит в той или иной ситуации, рекомендуется учитывать все критерии:

Размеры (править)

Размер газового котла не определяется его функциональностью. Чаще всего в одном модельном ряду все агрегаты выпускаются в одном типоразмере .

Настенные котлы более компактны, но основными факторами, влияющими на размер, являются мощность и производительность агрегатов.

Срок службы

Продолжительность работы газовых котлов определяется условиями эксплуатации, нагрузками и степенью мощности.

Кроме того, важным показателем является качество воды – появление накипи быстро разрушает теплообменник. … Это относится в равной степени к одноконтурным и двухконтурным котлам.

Экономия

Пользователи отмечают некоторое преимущество одноконтурных котлов по расходу газа. Это влияет на расходы на топливо … В этом случае при подключении внешнего котла расход газа увеличивается.

Удобство

С точки зрения удобства эксплуатации двухконтурные котлы однозначно выигрывают. Не требуют установки дополнительных водонагревателей, что значительно упрощает создание коммуникаций .

Одноконтурные модели удобны только там, где нужно только обогреть помещение, но такие ситуации бывают редко.

Цена

Стоимость как тех, так и других котлов в основном зависит от мощности и других параметров котла.

Однако если сравнивать одноконтурную и двухконтурную модель с одинаковыми характеристиками, то одноконтурный котел будет дешевле.

Площадь нагрева

Площадь нагрева котла зависит от его мощности. Учитывается из расчета 1 кВт мощности = 10 м2 .

Зависимости от набора функций в данном случае нет, соотношение одинаково верно для обоих типов агрегатов.

Дополнительные функции

Дополнительными функциями, как правило, оснащены двухконтурные модели. Тут и пульт, и программирование, и возможность подключения комнатного термостата.

Одноконтурные котлы проще и меньше оснащены дополнительными устройствами из-за невостребованности.

Вывод — какой котел лучше

Однозначно сказать какой котел лучше нельзя. Необходимо руководствоваться потребностями и задачами помещения, учитывать количество людей, образ жизни и другие факторы.

Оба типа котлов могут быть необходимы или нежелательны в различных ситуациях. .

Для того, чтобы назвать подходящий вариант, необходимо учесть все влияющие факторы, и только потом принимать решение.

Отзывы

Четко понимая, чем одноконтурный газовый котел отличается от двухконтурного, покупатели выбирают удобную для себя модель и делятся своими отзывами в Интернете. Голоса разделились.

Вас заинтересует >> Преимущества двухконтурного напольного газового котла

Некоторые строго за одноконтурный котел и наличие дополнительного котла, а кто-то отстаивает положительные качества двухконтурной модели . Все отзывы сводятся к тому, что для небольшой комнаты с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который может работать как на нагрев воды, так и на обогрев дома.

Отзывы тех, у кого такие модели есть в огромных домах, не столь восторженные, так как горячая вода не может быть подана сразу в большое количество кранов.

При наличии котла с двумя контурами, и одновременно работает более двух водоразборных точек и отапливается значительная площадь, качество работы резко падает. Пользователи советуют в таких случаях все же использовать один контур с большим котлом. С точки зрения экономии более выгодным вариантом считается устройство с двумя контурами, так как оно нагревает воду тогда, когда это необходимо. Многие для двухконтурного котла советуют ставить стабилизаторы, чтобы прибор не выжигал плату, и он как можно дольше выполнял свои функции.

В любом случае важно понимать, что при наличии одноконтурного котла лучше ставить котел не электрический, а косвенного нагрева. Это устройство, использующее основной теплоноситель для нагрева воды. Это будет выгоднее, чем доплачивать за электроэнергию. Одноконтурные и двухконтурные газовые котлы отличаются по многим параметрам. Поэтому лучше ориентироваться на общий набор показателей.

Также многие советуют выбирать настенный котел, так как он удобнее и компактнее. Но тут все зависит от личных предпочтений. Есть любители больших мощных моделей, устанавливаемых на пол.

О том, какой котел лучше выбрать — настенный или напольный, читайте в этой статье.

Исход

Какой котел выбрать? Купить недорогой двухконтурный котел или вложиться в серьезную систему, в комфорт и купить одноконтурный котел с бойлером? Решение здесь, конечно, останется за потребителем, но нелишним будет учесть следующие рекомендации:

• если ваш дом меньше 150 кв м и в нем всего один санузел, то можно смело покупайте 2-контурный газовый котел.
