Двухтрубная тупиковая система отопления. Лучше попутной?

При проектировании и монтаже автономных отопительных систем в частных домовладениях используются различные разновидности одно- и двухтрубных систем. Несмотря на то, что каждый из вариантов имеет право на использование и применение в соответствии со сложившимися условиями и обстоятельствами, по своим эксплуатационным показателям последние более выгодны и популярны среди домовладельцев. В свою очередь, среди двухтрубных систем обогрева зданий, наиболее востребованной выступает тупиковая система отопления. В подготовленной нами статье мы расскажем, что собой представляет двухтрубная тупиковая система обогрева зданий, какие бывают варианты монтажных схем и осветим ряд других вопросов.

Содержание

Почему тупиковая система?

Свое название “тупиковая” эта двухтрубная система обогрева помещений получила из-за направления движения рабочей среды до и после теплообменников в отоплении. Нагретый теплоноситель перемещается по подающей магистрали в одном направлении до ее попадания в радиатор. После нагрева батареи, вода поступает в обратку и движется в противоположном направлении до тех пор, пока не поступит в теплообменник нагревательной установки. То есть, подача и отвод рабочей среды от каждой батареи производится по различным магистралям. Подающая тепло к радиаторам труба имеет большую протяженность, нежели магистраль, отводящая остывший теплоноситель к теплогенератору.

Однотрубная система обогрева зданий так же может быть тупиковой, но такая система обогрева зданий встречается достаточно редко и является исключением, а не правилом при обустройстве автономных отопительных систем частных домовладений.

К особенностям двухтрубных тупиковых систем отопления следует отнести:

  1. Важность теплоэнергетического расчета системы обогрева. Если все составляющие отопительной системы рассчитаны верно, то в каждый радиатор будет поступать рабочая среда одинаковой температуры.
  2. Незначительное влияние изменения количества проходящего через батарею теплоносителя на теплоотдачу соседних теплообменников.
  3. Возможность установки на одном трубопроводе до 40 батарей, при условии, что диаметр подводящей магистрали и производительность нагнетателя способны обеспечить рассчитанный расход теплоносителя. Максимальное количество устанавливаемых на одной ветви теплообменников определено на основании реальных проектов систем отопления производственных помещений. Вполне естественно, что для частного дома этот показатель редко превышает десяток установленных батарей. Если собственнику здания необходимо выполнить разводку по постройке с двумя и более этажами, то отопительная система делится на несколько контуров.

Движение рабочей среды по трубопроводам отопительной системы может быть как конвекционным (естественным), так и принудительным.

Виды тупиковой системы

В зависимости от прокладки трубопроводов в двухтрубных тупиковых отопительных системах различаются два типа:

  1. Горизонтальная.
  2. Вертикальная или плечеваая.

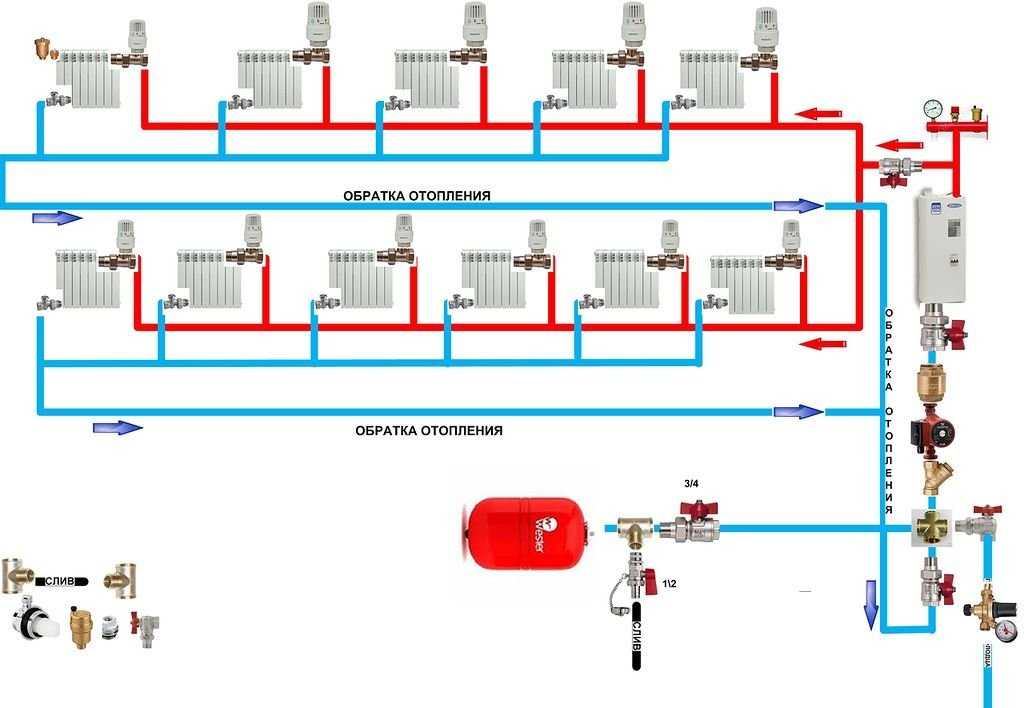

Горизонтальная система

Эта разновидность разводки трубопроводов характеризуется горизонтальной ориентацией подающего нагретого и отводящего остывшего теплоносителя трубопровода. При горизонтальной двухтрубной тупиковой системе используются трубы единого сечения, что значительно упрощает монтаж системы отопления, экономит средства, снижает трудоемкость работ, а также “прощает” некоторые ошибки, допущенные при теплоэнергетическом расчете и обеспечивает подачу теплоносителя одной температуры в каждый из теплообменников.

Горизонтальная ориентация позволяет скрытно развести трубопроводы. К примеру, скрыть магистрали в цементной стяжке, что минимизирует “ущерб” наносимый системой отопления интерьеру комнаты. В случае скрытия трубопроводов в бетонной стяжке, лучше задействовать при обустройстве системы обогрева здания армированные полимерные трубы, которые соединены надвижными гильзами.

Плюсом горизонтальной тупиковой разводки трубопроводов выступает возможность подключения к отопительной системе дополнительных контуров, к примеру, на обогрев пола или установку полотенцесушителя.   Недостатком станет необходимость включения в систему обогрева здания насоса, для обеспечения циркуляции рабочей среды, и смесительного контура с температурным датчиком. Это необходимо для изоляции влияния второстепенного контура на систему.

Горизонтальная ориентация магистралей в автономных системах подогрева воздуха может быть установлена лишь в одноэтажных домах. Их использование постройках, в которых несколько этажей, невозможно из-за сложностей с обеспечением подачи рабочей среды единой температуры в каждый из теплообменников.

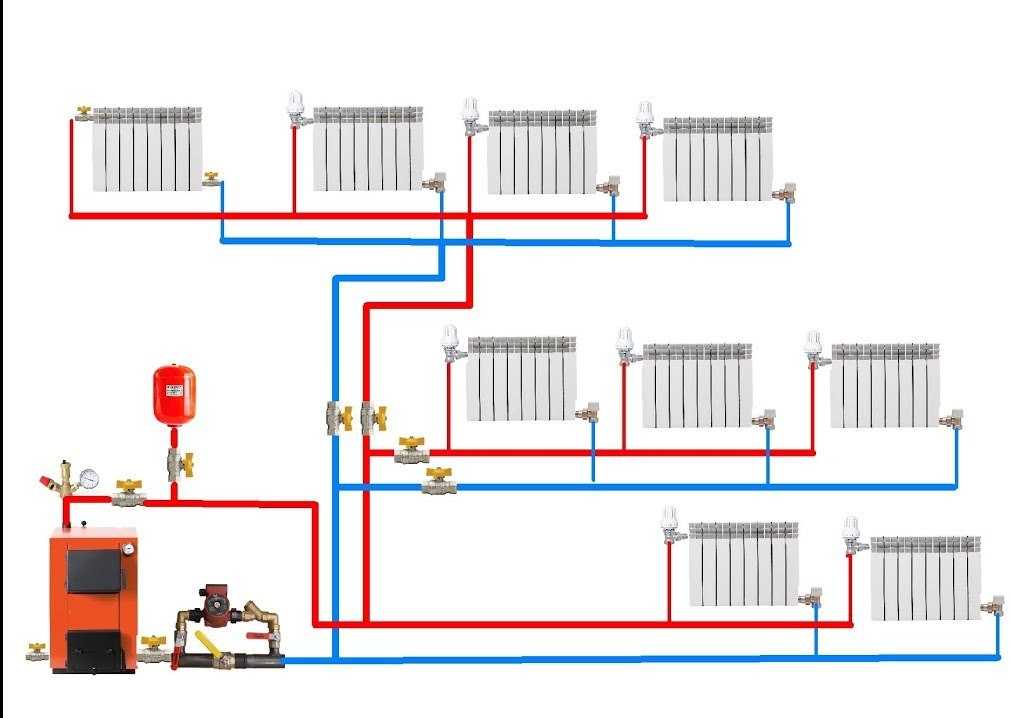

Вертикальная система

При вертикальной тупиковой разводке магистралей от теплогенератора отходят несколько трубопроводов, количество которых зависит от этажности здания. Первая магистраль используется для обогрева помещений на первом этаже, вторая, через вертикальные трубы выводит теплоноситель для отопления второго этажа и т.д. Отводящий остывший теплоноситель трубопровод размещается под потолком последнего этажа или на чердаке.

При монтаже двухтрубной системы отопления здания с вертикальной ориентацией трубопроводов обязательно включение в схему насоса, обеспечивающего искусственное движение рабочей среды, т. к. в таких системах обеспечить конвекционное движение рабочей среды невозможно. Кроме насоса в систему подогрева воздуха должны быть включена система автоматического контроля и регулировки давления. Для компенсации разности значений температуры в разных комнатах на теплообменниках должны быть установлены терморегуляторы, а сами трубы должны быть различного сечения.

При вертикальной разводке трубопроводов батареи последовательно подключаются к главному стояку, проходящему сквозь все здание. Поэтому этот тип двухтрубных отопительных систем нашел свое применение при обогреве многоэтажных домов.



Тупиковая или попутная схема?

Помимо тупиковой двухтрубной системы отопления, в индивидуальных домовладениях устанавливаются попутные системы обогрева (петля Тихельмана) и между ними есть принципиальное отличие. В попутной схеме течения рабочей среды трубопровод с остывшей водой начинается от первого радиатора, после чего, последовательно проходит через все теплообменники, а после последнего, рабочая среда возвращается к теплогенератору.

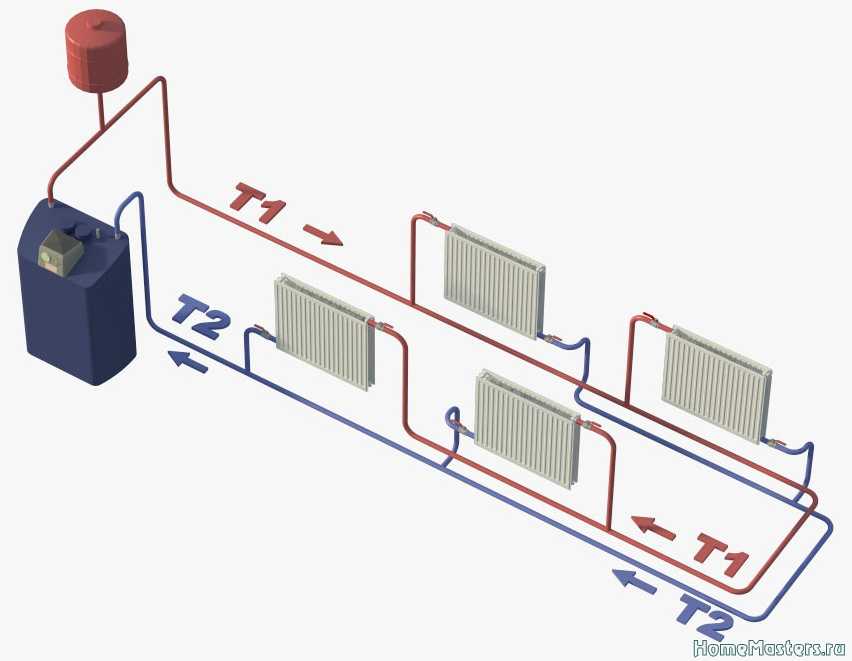

Попутная схема отопления

Создание такой системы отопления обусловлено необходимостью ее балансировки. Если в одном из циркуляционных контуров падение давления будет больше, нежели в других, то рабочая среда будет стремиться в кольцо с минимальным давлением. Это приводит к уменьшению эффективности системы подогрева воздуха в соответствующей комнате. Именно балансировка должна обеспечить минимальные показатели потери давления в каждой из веток.

В системах, в которых все радиаторы имеют одинаковое количество секций и единый типоразмер не требуется включение в систему подогрева воздуха дополнительной арматуры, так как такая система считается сбалансированной. Если в системе установлены разные батареи, то необходимо устанавливать дополнительную арматуру. Но и в таком случае, вопросы балансировки системы отопления при попутном направлении движения рабочей жидкости значительно проще решить, нежели в тупиковой схеме.

В большинстве случаев, попутное движение рабочей среды обеспечивается горизонтальной разводкой трубопроводов.

К сильным сторонам попутного движения рабочей среды в отопительной системе относят:

  1. Сбалансированность системы обогрева помещения, что позволяет отказаться от установки регулирующей арматуры. Это в общем упрощает ее обслуживание и повышает надежность отопительной системы.
  2. Единая длина циркуляционных контуров в каждой из батарей облегчает поддержание одинаковой температуры рабочей среды на всем протяжении кольца, что обеспечивает оптимальные показатели КПД системы обогрева.
  3. Работа теплогенератора и циркуляционного насоса в оптимальном режиме снижает расход энергоносителей и продлевает их срок службы, что позволяет экономить на эксплуатационных расходах.
  4. Облегчается гидравлический расчет системы с большой длиной магистралей.

Но у попутной системы движения рабочей среды есть и свои слабые стороны:

  1. Максимальная эффективность системы достигается лишь при ее комплектации теплообменниками с высокой теплоотдачей.
  2. Использование трубопроводов различного сечения усложняет монтаж и требует больших затрат при установке автономной системы отопления.
  3. Три магистрали, требуемые для обустройства систему отопления помещений способны нанести ущерб интерьеру комнаты.

Наиболее полно системы с попутным движением теплоносителя раскрываются при обустройстве системы отопления со значительным количеством теплообменников и протяженностью магистралей. Следовательно, использование такой схемы в системах отопления частных домовладений не является оптимальным выбором.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Тупиковая система отопления, схема организации

24 Марта 2022

Просмотров:  3887

Время чтения:  9 минут

Содержание

Что собой представляет тупиковая система отопления

Плюсы тупиковой системы отопления

Необходимые составляющие

Тупиковая система отопления, схема организации

Горизонтальная тупиковая схема отопления горизонтального типа

Устройство централизованной магистрали

Советы по установке оборудования

Коротко о главном

При обустройстве отопления в собственном доме устанавливают различные системы. Выбор зависит от доступности топлива, влияет наличие бюджета на заказ профессиональных работ. Одной из эффективных становится тупиковая система отопления схема которой удобна для самостоятельной реализации. Перед приобретением оборудования уточните варианты схем, подберите подходящие комплектующие, выберите радиаторы для надежного нагрева помещений.

Обустройство тупиковой схемы

Что собой представляет тупиковая система отопления

По особенностям организации это двухтрубный вариант системы, а однотрубное оборудование представлено замкнутым контуром. Что касается тупиковой системы отопления, осуществляется движение теплоносителя не только до, но и после батарей. После отдачи тепла происходит обратное движение, которое осуществляется навстречу подающему потоку. Затем теплоноситель поступает непосредственно в котел.

Обратите внимание! В виде исключения тупиковая система отопления частного дома устраивается в качестве однотрубного оборудования. В большинстве случаев подобная схема представляется и подающим, и обратным контуром.


Подобная схема не всегда реализуется с установкой принудительного насоса, хотя это дает более надежное распределение теплоносителя по контуру. В случае монтажа верхней разводки и обеспечения правильного уклона, допускается циркуляция естественным способом. Главным достоинством становятся легкие расчеты и монтаж, доступный бюджет на первоначальные расходы.

Допускается естественная тип циркуляции

Существует два удачных варианта – попутная схема и коллекторная система, которая также называется лучевой. Подобные способы отличаются лучшими гидравлическими свойствами. В случае организации попутной системы вода или антифриз выходит из радиаторов, после чего поступает в магистраль в таком же направлении. В результате обеспечивается правильная балансировка сети в целом.

При обустройстве лучевого (коллекторного) способа можно говорить о большей прогрессивности по показателям регулировки и надежности.

Нагрев осуществляется благодаря специальным пластинам, которые нагревают не только воздух, но и предметы мебели. Отдача тепла в результате осуществляется более длительно, а расходы на отопление существенно снижаются.

Плюсы тупиковой системы отопления

Подобный вариант отопления отличаются рядом преимуществ:

  • Баланс температуры осуществляются автоматическим способом. Для этого на однотрубное оборудование необходимо установить специальную терморегулирующую головку. Также допускается регулировка температуры на отдельных батареях. При этом понадобится байпас, имеющий трехходовой или игольчатый кран. Но это делает отопление более сложным и дорогостоящим. В двухтрубном варианте регулирование осуществляется при помощи термостатической головки или специальных кранов.

Монтаж байпаса

  • Простая организация отопительной системы. Теплоноситель поступает в магистраль самотеком без использования циркуляционного насоса. Если же целесообразно его установить, применяется оборудование с меньшей мощностью, чем в других типах отопления.
  • Незначительные потери давления. Это обеспечивается практически автоматическую работу без постоянно контроля со стороны человека.


Главным отрицательным моментом становится увеличенный расход материалов. Проблема снижается, если установить трубы небольшого диаметра. Подбирается аналогичные фитинги. Здесь предстоят некоторые расходы на оплату услуг профессиональных мастеров, ведь нужно сделать все правильно и выполнить пробный запуск.

Необходимые составляющие

Тупиковая система отопления бывает не только открытой, но и закрытой. При организации последней необходим расширительный мембранный тип. Компонент обеспечивает работу отопления даже при повышенном давлении.


Теплоноситель представлен водой или антифризом, способным работать при низких температурах около -40 градусов. Подобные составы выполняют из этиленгликоля, выделяющегося безопасным воздействием на внутренние элементы отопительного контура.

Использование теплоносителя с этиленгликолем

Важный момент! В системе отопления нельзя использовать автомобильные антифризы, так как они могут негативно сказаться на внутренних элементах магистрали. Подойдут только те присадки, которые предназначены для введения в контур отопления, не связанный с водопроводной системой.


Подобную рекомендацию важно тщательно соблюдать, если планируется установка современного котла с автоматическим управлением. Если произойдет поломка во время гарантийного обслуживания и в магистраль попадет неподходящий состав, модель не будут ремонтировать в рамках сервисного обслуживания.


Если выполняется закрытая тупиковая система отопления, обеспечивается максимальная безопасность. Современные котлы реализуются в подобных схемах.

Тупиковая система отопления, схема организации

Если реализуется открытия система, установка расширительного бачка выполняется на самом верху. К баку соединяется патрубок, предназначенный для качественного отвода скопившихся воздушных масс. Предусмотрена небольшая труба, предназначенная для вывода лишней воды или антифриза.

Установка бачка в верхней точке

Если теплоносителем выступает вода, ее можно брать на реализацию бытовых потребностей. Ее можно получать прямо из расширительного бака, но лучше организовать автоматическую подачу воды. Для этого водопровод подключают к отопительному котлу.

Двухтрубная тупиковая система отопления организуется как горизонтальным, так и вертикальным способом. В последнем случае размещения трубопровода преимущественно используется в многоквартирных домах большой этажности. Система требует тщательного проектирования, а также приобретения значительного количества комплектующих и материалов.


При правильной установке можно организовать отводы на каждом этаже и для каждой квартиры. Главным достоинством становится естественный отвод воздушных масс, ведь они устремляются вверх. Последние могут выводиться при помощи расширительного бачка или за счет спускного вентиля.

Горизонтальная тупиковая схема отопления горизонтального типа

Горизонтальный вариант воплощают на дачах или в загородных домах. Существует ограничение по этажности. Желательно не превышать высоты дома с мансардой или со вторым этажом. Чтобы своевременно удалять воздушные массы, для радиаторов используют краны Маевского.

Согласно параметрам тупиковой системы отопления схема включает подающий и обратный контуры. Они располагаются горизонтально до момента соединения. Важно, чтобы трубопровод имел одинаковый диаметр с монтажными комплектующими. Это в существенно упрощает монтаж, позволяет экономить на установке оборудования.


Основным достоинством становится одинаковая температура в теплоносителе. Но такая модель обеспечивает надежную эксплуатацию только в небольших зданиях. Если же здание имеет большую площадь, появляется сложность с балансировкой в отдельных помещениях.

Устройство централизованной магистрали

Разновидностью тупиковой двухтрубной системы отопления становится устройство централизованной магистрали. Разводка устраивается скрытым способом. Возможен монтаж в стену под слой штукатурки или в пол для последующего бетонирования. В результате обеспечивается тепло, но дизайн значительно улучшается, прячутся водопроводные и отопительные трубы.

Централизованная магистраль отопления

Технология обеспечивает прочное соединение, которое не требует использования уплотнительных колец из прочной резины. Трубы выполняются из материалов, которые сами выступают в качестве уплотнителей. Проблема появляется при фиксации батарей к подобному трубопроводу. Проблема решается за счет установки крестовины.

При организации горизонтальной двухтрубной тупиковой системы отопления важна установка смесительного модуля, состоящего из датчика температуры и вентиля смешения.

Применяется специальный насос, придающий нужную динамику теплоносителю. Отдельные участки могут работать в отдельности от основной сети, но и не будут оказывать серьезное воздействие на весь контур.


Непосредственно от газового котла происходит разделение на две ветки, первая из которых проходит по первому этажу. Вторую ветку пускают в вертикальный стояк, после чего распределяют по второму уровню.


Для надежного использования подобной системы необходимо соблюдать ряд условий:

  1. Диаметр трубопровода. Важно выдерживать конкретные параметры труб на всей протяженности магистрали.
  2. Количество радиаторов. На одном уровне допускается монтаж не более десяти радиаторов.
  3. Вентили балансировки, имеющие автоматическую регулировку давления. Их важно устанавливать не только на втором, но и на втором этаже.

Важнейшим требованием становится установка цилиндрического насоса, так как вертикальная система не устанавливается путем естественного продвижения теплоносителя. Нужно правильно рассчитать мощность, при необходимости установить несколько насосов.


Удобной можно назвать двухтрубную систему. Это приводит к ее существенной популярности. Учитывается простой монтаж, не требующий много времени и профессиональной помощи. Обеспечивается простая эксплуатация, для которой не нужно сложное или дорогостоящее обслуживание.

Советы по установке оборудования

Для удобства установки и безопасного использования необходимо выбирать запорную арматуру. Она позволяет выполнять простой уход, менять комплектующие в случае поломки или изношенности. При монтаже учитывайте рекомендации опытных проектировщиков и монтажников. Если работы по устройству можно выполнить самостоятельно, проектирование требует большого опыта и индивидуального подхода.

При расчете на показатель пропускной способности нужно учитывать не внешний диаметр труб, а внутренний. Благодаря правильному выбору можно сократить число фитингов, которые используются для объединения частей трубопровода. Лучше. Чтобы их было меньше для прохождения по магистрали воды или антифриза.

Учитывается внутренний диаметр

Если запланировано устройство вертикального оборудования, регулирующую и запорную арматуру закрепляют на каждую из ветвей. Это сокращает количество теплоносителя на верхний этаж в определенные моменты, когда помещения на данном уровне длительно не используются.


Горизонтальная разводка нуждается в выполнении незначительного уклона, который буквально составляет 5 мм на каждый метр трубопровода. При организации циркуляции теплоносителя с принудительным насосом монтаж труб происходит с еще меньшим уклоном до 2 мм на метр.

Коротко о главном

При организации тупиковой схемы отопления, необходимо точно следовать инструкции. При этом приобретают подходящие трубы и комплектующие, подбирают подходящую схему для организации хорошего нагрева помещений. При необходимости монтируют циркуляционный насос и запорную арматуру, устанавливают элементы безопасности для контроля над показателями давления и отвода скопившегося воздуха.

Как вы считаете, подойдет ли тупиковая система для вашего загородного дома или дачи?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

горизонтальная и вертикальная разводка, как выполнить двухтрубную схему

При создании системы отопления в доме своими руками следует позаботиться о том, чтобы она была эффективной, безопасной, экономичной, простой в эксплуатации . Всем этим требованиям отвечает тупиковая система отопления. Схема установки довольно проста, поэтому особых проблем при установке не возникает.

Типы систем отопления

Отопление дома может осуществляться различными способами. Например, радиальный (или коллекторный) метод представляет собой систему, в которой каждый радиатор соединен с распределительным коллектором через подающий и обратный трубопровод. В некоторых случаях радиаторы, находящиеся в одном помещении, подключают попарно. Эта независимая схема позволяет легко отключить одну батарею, не останавливая всю линию. Отключение может понадобиться в случае поломки какого-либо элемента или для экономии средств.

При монтаже балочной системы используются трубы одинакового диаметра и примерно равной длины. Это обеспечивает равномерный перепад давления, и каждый радиатор потребляет одинаковое количество охлаждающей жидкости. Соединительные трубы часто прячут в полу, стенах или за натяжным потолком, оставляя на виду только радиаторы. Это делает отопительный контур более эстетичным.

Проходная проводка реализована иначе. Подающий трубопровод в нем проходит последовательно от котла до последнего радиатора, а обратный трубопровод соединяет батареи от первого до последнего и возвращается в котел. Теплоноситель в обеих линиях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце его будет больше, чем в других, теплоноситель будет поступать в него, а в остальных батареях давление значительно снизится.

Другая система — однотрубная — самая простая в реализации, но далеко не самая эффективная. Он лишен труб обратки воды, батареи в нем соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для работы такой проводки требуется более высокое давление. Его особенностью является вертикальное заполнение, которое осуществляется с помощью расширительного бака, установленного на чердаке. Установка однотрубного отопления в многоэтажных домах нерентабельна, так как прогрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространена тупиковая схема отопления, которая проста и недорога в монтаже, а также отличается длительной и стабильной работой. При создании отопления в домах его выбирают в 90% случаев.

Отсутствует тепло в одном отопительном контуре дома

Отопление электрическое и печное. Стальная труба 32 на выходе расходится в две стороны. Правое крыло дома хорошо прогревается, другое холодное. Система самотечная однотрубная, расширительный бачок самодельный.

Пробовал ставить регулирующий клапан, но толку все равно нет, холодная сторона плохо греет, хотя котел вовсю кипит. Советуют поставить насос, но если электричество отключить, то вся система встанет. Как быть?

Специалист отвечает:

Очень распространенный вопрос. Отсутствие тепла в одном из контуров можно объяснить просто — нет циркуляции или она затруднена. Почему? Есть много причин.

Вода движется по пути наименьшего гидравлического сопротивления. А если совсем просто, то там, где ей легче «бежать», там и «бегут». А если теплоноситель свободно поступает в одно крыло, а в другое — нет, то циркуляции нет. Причиной отсутствия циркуляции может быть сужение диаметра трубы (переход на меньший диаметр), некачественный монтаж трубопровода, неисправность запорной арматуры (кранов), завоздушивание системы отопления (отсутствие автоматических воздухоотводчиков в самой высокой точке трубопровода), просто элементарный строительный мусор или грязь.

Теперь о циркуляционном насосе. Ставить обязательно. И не нужно бояться отключения электроэнергии. Эффективность системы повысится. И вы это сразу почувствуете. А чтобы циркуляция в системе отопления не прекращалась, при отсутствии электричества циркуляционный насос необходимо установить на обходной контур (байпас). Тогда теплоноситель, минуя байпас и насос, пойдет по магистральной трубе гравитационной системы отопления.

Краюшкин Сергей Олегович,

domidei.ru

Устройство тупиковой электропроводки

Основной особенностью, отличающей тупиковую систему от других, является то, что длина подающего и обратного трубопроводов в ней неодинакова. Его использование подходит для тех случаев, когда необходимо:

  1. Разделить один тупик на несколько ответвлений со сложной конфигурацией помещения.
  2. Установите увеличенное количество аккумуляторов на одно плечо, обеспечив глубокий баланс. При такой балансировке увеличено гидравлическое сопротивление первых радиаторов и коротких плеч.
  3. Спрячьте трубы под полом или под потолком (для верхних этажей).

  1. Разделить один тупик на несколько ответвлений со сложной конфигурацией помещения.
  2. Установите увеличенное количество аккумуляторов на одно плечо, обеспечив глубокий баланс. При такой балансировке увеличено гидравлическое сопротивление первых радиаторов и коротких плеч.
  3. Спрячьте трубы под полом или под потолком (для верхних этажей).

Данный способ организации отопления подразумевает наличие двух трубопроводных контуров, благодаря которым теплоноситель циркулирует в противоположных направлениях. Вода, нагретая в котле, по подающей трубе поступает к радиаторам. Отдав тепловую энергию, охлажденная вода движется по обратному трубопроводу навстречу горячему потоку и возвращается обратно в котел, где повторно нагревается.

Радиаторы можно подключать к отопительному контуру различными способами. В зависимости от способа монтажа двухтрубная тупиковая система отопления бывает:

  • Вертикальная. Аккумуляторы крепятся к стояку. Ближайшие к нему циркуляционные кольца меньше остальных. По этой причине движение теплоносителя неравномерно. Воздух в помещениях, находящихся на удалении от источника тепла, прогревается хуже и дольше. Вертикальная схема чаще всего используется для обогрева многоэтажных домов.
  • Горизонтальный. Состоит из трубопроводов одинакового диаметра, обеспечивает равномерный обогрев всей площади. Использование армированных пластиковых труб со скользящими муфтами позволяет скрыть контур в стяжке пола, не нарушая дизайн помещения. Важным преимуществом горизонтального способа монтажа является возможность подключения к общему контуру полотенцесушителей и дополнительных линий теплого пола.

Если в тупиковой системе предусмотрены кольца вторичной циркуляции, то она должна быть оборудована насосом и смесительным контуром с датчиком температуры. Без этого оборудования дополнительная линия будет влиять на систему отопления в целом. Естественную циркуляцию можно использовать только в помещениях с небольшой площадью.

Нет циркуляции, отказ отопления — почему

Поломка в системе отопления, несовершенства, дефекты, все ведет к холодным радиаторам. Если нет циркуляции теплоносителя, то необходимо определить причину. Чаще всего ответ, почему не работает отопление, лежит на поверхности, он очевиден.

Разберем по порядку основные причины неисправности отопления, почему не циркулирует вода по трубам и что нужно сделать в первую очередь.

Начнем с самых простых и очевидных причин.

Забит, забит.

Каждая система отопления должна иметь фильтр грубой очистки. Совсем небольшое устройство с мелкой сеткой и отстойником (установленным вниз! хоть в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, который будет присутствовать в любой системе. Стружка, обрезки резьбы, ржавчина, водяной шлам…. все улавливается сеткой в ​​фильтре.

Поддон необходимо периодически раскручивать, сетку чистить.

Если в системе отопления частного дома нарушена циркуляция, то первым делом необходимо проверить фильтр, который следует установить на обратке перед котлом.

Воздух в системе, проветривание

Продувка может произойти в любой замкнутой системе трубопроводов, где не были приняты меры по удалению воздуха. Воздух всегда присутствует в теплоносителе, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых высоких точках. В том числе и в котле.

Автоматические воздухоотводчики устанавливаются в характерных, наивысших точках системы, а также на коллекторах и на специальных сепараторах — нормальный контур снабжен специальным воздухоуловителем, в котором происходит выпуск пузырьков воздуха из теплоносителя.

Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также, возможно, и в других возвышенных местах.

Проверить подачу воздуха, стравить воздух, установить вентиляционные отверстия – обычная процедура, если циркуляция остановлена, а батареи холодные.

Не работает циркуляционный насос

В частных домах причиной прекращения работы системы отопления является поломка электрооборудования, контролировавшего движение теплоносителя по трубам.

Если вдруг перестало работать отопление, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен один и тот же блок, который должен исправно работать.

Плохие полипропиленовые трубы

Зачастую потребитель (заказчик) считает, что полипропиленовые трубы абсолютно надежны и не могут доставить проблем с обогревом, охлаждением батарей.

Но полипропилен гораздо коварнее старых стальных или металлопластиковых трубопроводов. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабление движения воды по батареям), из-за расплавления материала внутри.

Проверить качество соединений снаружи невозможно, остается только вырезать куски, перепаять, переделать полипропиленовые трубы заново.

Неисправность полипропиленовой системы – настоящая проблема для домашнего монтажника. Хорошие специалисты вообще не берутся за этот материал.

Плохой проект

Нередки плохие тиражи при плохом дизайне. Обычно аккумуляторы включаются не правильно, по какой-то последовательной схеме, где последний в цепи аккумулятор получает гораздо меньше теплоносителя.

Еще один неудачный проект — однотрубные схемы, где также сложно наладить необходимую циркуляцию теплоносителя по каждой батарее.

При неравномерном нагреве радиаторов, плохой циркуляции теплоносителя на индивидуальных отопительных приборах, в первую очередь необходимо учитывать, насколько подключение соответствует классическим схемам — плечевое, проходное, радиальное. привести домашнее отопление к обычным проектным нормам, а потом ожидать от него хорошей циркуляции и такого же обогрева радиаторов.

Трубы малого диаметра, заросшие

Старые стальные трубы изнутри заросли ржавчиной, отложениями, их пропускная способность со временем значительно снижается, и выход один — нужно менять на современные.

Но даже при монтаже в целях экономии могут быть допущены ошибки с выбором диаметра трубопровода – на магистралях, на группах отопительных приборов можно устанавливать диаметры 16 или 20 мм. Как следствие – шум в трубах, перерасход электроэнергии, отсутствие расхода теплоносителя.

Какие диаметры труб выбрать

Сложная система

Видом плохой конструкции является сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже целые контуры будут работать некорректно, если работа одного будет влиять на соседний.

Как правило, один котел (резервный не в счет) и три контура — котел, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов нет. Но если подключить еще один рабочий котел плюс контур (например, отопление гаража и теплицы), то система станет сложной. Трудно сказать, как в нем будет циркулировать теплоноситель без выравнивания давления в местах подключения.

В сложных системах важна грамотная конструкция, установка гидрострелки или кольца равного давления, подробнее о гидроразделителе можно узнать здесь

Без балансировки

Многие схемы отопления домов предполагают балансировку; в них установлены балансировочные, регулирующие клапаны. Например, между этажами, между обочинами и на каждый радиатор. Краны охватывают направление с меньшим гидравлическим сопротивлением, соответственно больше уходит теплоносителя в другие точки.

Дети могут играть с журавлями. Или система изначально не сбалансирована. Настроить, как правило, не проблема, нужно только найти этот кран…. Как настроить отопление дома

Соседи не дают тепла

Но сложные схемы проектов отопления мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. А если какой-либо радиатор перестанет нормально греть, то циркуляции по стояку нет, следовательно…

Вам необходимо обратиться в теплосеть, в ЖЭК (сервисную организацию) для регулировки мощности по стоякам, а если это не поможет, то с требованием проверить соседей.

Часто самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, уменьшается циркуляция по отдельным батареям, пропадает.

Отсутствие циркуляции в самотечной системе

В самотечных системах перепад давления мал, они особенно чувствительны к воздушным пробкам, к диаметрам труб, зазорам в радиаторах.

В старых схемах постепенно возникают отложения в радиаторах и трубах, циркуляция со временем может снижаться, а эта обработка только замена всего на более современное.

Также необходимо обратить внимание на правильность самой схемы — средняя линия отопления находится ниже линии охлаждения (теплообменник котла ниже радиаторов), а также — горячая подача поднимается вверх до высшей точки, и оттуда спускается к радиаторам… Подробнее о гравитационных контурах далее

Различные поломки в системах отопления
  • Закрыта, вентили, вентили — проверить, все ли открыто для обеспечения циркуляции.
  • Утечка в системе — мало охлаждающей жидкости, проверить давление, устранить течь.
  • Установка с гибкими трубками — пережата труба.
  • Поломка автоматики — термоголовки на смесительных узлах, радиаторах, самих смесительных узлах — заиление, выход из строя, необходимо проверить правильность работы. Также — поломка электроники.
  • Неправильная балансировка на распределительном коллекторе, — в балочных схемах, сложных системах, коллекторах с балансировочно-регулировочной аппаратурой может быть причиной отсутствия циркуляции в любом месте, из-за поломок и неправильных настроек.
  • Низкое давление, нет воздуха в расширительном баке — проверьте давление в трубах и прокачке бака, автоматические агрегаты вообще не будут работать без необходимого давления.
  • Нарушение контура, лишний байпас — проверить соответствие установки проекту, непротиворечивость контура, нет ли замыканий жиклера, параллельных ответвлений к радиаторам и контурам.

teplodom1.ru

Особенности монтажа

Особенности монтажа отопительного контура зависят от того, как будет осуществляться подача теплоносителя – сверху или снизу. Верхняя разводка используется в приложениях с естественной циркуляцией. Для достижения максимальной эффективности соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять вверху системы. Радиаторы необходимо соединить по диагонали , оснастив каждый из них краном Маевского или воздухоотводчиком другого типа.

При нижней прокладке обе трубы монтируются над поверхностью пола, подающая труба располагается над обраткой. Закрытый расширительный бак мембранного типа и циркуляционный насос являются обязательными элементами отопительного контура и находятся внутри него. Обычно их вживляют в обратку на небольшом расстоянии от входа источника тепла. Нижняя проводка прячется в стяжке пола или маскируется небольшим коробом за широким плинтусом.

Существенным недостатком такой системы является необходимость подключения к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа соответствовало требованиям экономичности и безопасности, при его монтаже и наладке необходимо соблюдать определенные правила.

При расчете пропускной способности и мощности контуров необходимо учитывать внутренний диаметр используемых труб.

Подключение должно быть выполнено в соответствии со схемой. Вы должны хорошо разбираться в обозначениях, которые он содержит. Чтобы избежать ошибок запуска, важно знать, какой значок указывает на внутренний размер пайплайна, а какой — на внешний.

Также важно различать модификации радиаторных термостатов. Устройства, предназначенные для гравитационных систем, имеют большую производительность, чем приспособления для принудительной циркуляции.

Для трубопровода, по которому вода будет поступать от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого к последнему они должны постепенно уменьшаться. Их уклон при принудительной циркуляции должен составлять 2-3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Классификация оборудования

Двухтрубная система отопления для частного дома может быть открытой или закрытой. Последний предусматривает наличие мембранного расширительного бака, позволяющего работать системе при высоком давлении.

В качестве теплоносителя может выступать не только вода, но и соединения этиленгликоля, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Следует отметить, что корректная работа оборудования обеспечивается только при использовании специализированных составов, разработанных специально для обогревательных целей. Автомобильный антифриз не подойдет. То же самое касается присадок и присадок: можно использовать только те, которые специально приспособлены для нагрева.

Особенно важно соблюдать эту рекомендацию при эксплуатации дорогих моделей котлов, которые управляются автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не производят гарантийный ремонт, если только неисправность не вызвана непосредственно теплоносителем.

Системы закрытого типа отличаются высочайшим уровнем безопасности, поэтому большинство котлов современного производства ориентировано именно на такие схемы.

Схема открытой системы отопления с расширительным баком

В открытых системах расширительный бак монтируется в верхней секции. К баку крепится патрубок для выхода воздуха, а также патрубок для слива лишней воды из системы. Горячую воду можно брать из бака для бытовых нужд, однако в этом случае желательно сделать подачу воды автоматической. Кроме того, вода, используемая для нужд жителей, не должна содержать технических добавок и присадок.

Двухтрубная система вертикального и горизонтального типов

Существует два типа организации системы с двумя линиями — вертикальная и горизонтальная. Вертикальные трубы обычно используются в многоквартирных домах. Для реализации системы требуется много труб, но при этом достигается возможность разветвления на квартиры на каждом этаже. Главным преимуществом такой системы является естественный возврат воздуха, так как он устремляется вверх, откуда удаляется с помощью расширительного бачка или сливного клапана.

Двухтрубная горизонтальная система отопления чаще встречается в одноэтажных и двухэтажных домах. Для удаления воздуха здесь используются краны Маевского.

Верхняя и нижняя разводка

Распределение подачи СОЖ осуществляется по одному из двух принципов: верхний или нижний. Если разводка верхняя, то трубопровод располагается в подпотолочном пространстве, а подающие трубы идут вниз к батареям. Обратная линия идет по полу. Преимущество такого варианта в том, что он позволяет легко организовать естественную циркуляцию, так как за счет перепада высот и специально расположенной под углом трубы обеспечивается хорошая скорость движения теплоносителя.

Плечевое соединение

Одной из разновидностей тупиковых магистралей является обогрев обочины. Схема его реализации предполагает боковое подключение радиаторов. Подающая труба соединяется с верхним патрубком, обратка с нижним, обе расположены с одной стороны батареи. При этом теплоноситель может обслуживать всю систему одновременно, а каждое плечо может функционировать отдельно. В результате появляется возможность регулировать температуру в каждом конкретном помещении.

Плечевое соединение показывает хорошую эффективность только при использовании батарей с небольшим количеством секций. Большие радиаторы не будут полностью прогреваться. Если нет другого варианта установки длинных нагревателей, решить проблему поможет удлинитель протока.

Эта компоновка позволяет использовать меньше труб по сравнению с другими компоновками и удобна и проста в установке. Между линиями легко организовать байпас для установки аппаратуры управления.

Чаще всего плечевую систему используют для обогрева многоэтажных домов. Для достижения максимального эффекта на каждом этаже размещают определенное количество батарей. Например, в двухэтажном доме общая тепломагистраль разделена таким образом, что на первом и втором этажах имеется два тупиковых рукава. На первом установлено 9 радиаторов (5 на правом плече, 4 на левом). Вверху крепятся 3 батареи (2 справа и 1 слева). Тройники служат для разделения общего контура на плечики. Они расположены в подающем и обратном трубопроводах.

Иногда тупиковая система отопления содержит только один трубный контур. При такой схеме теплоноситель последовательно проходит от котла ко всем отопительным приборам в прямом направлении, а отводится в обратном. Для достижения равномерного нагрева организуется принудительная транспортировка теплоносителя и увеличивается количество секций дальних радиаторов.

Разнообразие схем отопления жилых помещений

Все типовые схемы отопления предполагают проверенные временем варианты. К ним относятся знакомые всем однотрубные и двухтрубные конструкции, коллекторные или балочные, а также всем известный «Ленинград».

Балочная система отличается установкой пары труб на каждый радиатор. Очень прост в установке и обслуживании. Для эффективного отвода тепла требуется предварительная балансировка.

«Ленинградка» известна своим решением независимого регулирования каждого радиатора по однотрубной схеме. Это достигается за счет обхода каждой батареи перепускной трубой и использования клапанов на радиаторах.

Интересная схема обогрева двух крыльев. Удобен для использования в многоэтажном доме. Может использоваться с одним или двумя циркуляционными насосами. Как и в случае с балочной схемой, требует настройки и балансировки «крыльев».

Символы в схемах отопления не отличаются особой сложностью. Чаще всего это прямоугольники – котел и радиаторы, соединенные прямыми линиями – трубами теплотрассы. Клапаны обозначены в виде песочных часов. Современные схемы больше похожи на картинки, где каждый элемент представлен своей картинкой. Поэтому обозначения на схемах отопления нарисованы простым языком.

Преимущества и недостатки

Распространенность тупиковой схемы отопления определяется определенными преимуществами, которые она дает. С его помощью можно организовать комфортный температурный режим в домах с большой площадью. Плечевое соединение позволяет устанавливать разные температуры в отдельных помещениях.

Создание двухтрубной тупиковой разводки не представляет особых сложностей, поэтому может быть осуществлено без привлечения дорогостоящих специалистов. Для самостоятельной установки вам потребуется:

  1. Установить котел, который будет выступать основным источником тепла.
  2. Подведите подводящую трубу к котлу, соединив ее с расширительным баком. Резервуар должен иметь сигнальный патрубок и устройство для слива жидкости.
  3. Врезать краны радиатора в верхнюю линию, идущую от бачка.
  4. Проложить трубопровод возврата холодной воды. Также необходимо предусмотреть точки подключения аккумуляторов.
  5. Подключить обратный контур к котлу.
  6. Закрепите отопительные приборы в предусмотренных местах, оснастив их термостатами и сливными клапанами.

По завершению монтажных работ остается только провести опрессовку. После этого система будет готова к использованию.

Основным недостатком такого отопления является необходимость использования удлиненных трубопроводов, фасонных соединений, запорной арматуры и крепежа. По сравнению с одноконтурной установка двухконтурной обойдется дороже. Однако средства, вложенные на первом этапе, будут оправданы по мере использования системы.
В контакте с

Что такое двухтрубная система отопления

В последние годы все чаще применяется двухтрубное отопление, несмотря на то, что монтаж однотрубного варианта обычно намного дешевле. Данная модель дает возможность регулировать температуру в каждой комнате жилого дома по желанию, ведь для этого предусмотрен специальный регулирующий клапан. Что касается однотрубной схемы, то в отличие от двухтрубной ее теплоноситель при циркуляции последовательно проходит абсолютно все радиаторы.

Что касается модели из двух труб, то здесь к каждому радиатору отдельно подведена труба, предназначенная для прокачки теплоносителя. А обратка собрана от каждой батареи в отдельный контур, функцией которого является подача охлаждаемой среды обратно к проточному или настенному котлу. Эта схема (естественная/принудительная циркуляция) называется обраткой и особенно большую популярность она приобрела в многоквартирных домах, когда возникает необходимость отапливать все этажи одним котлом.

Достоинство

Двухконтурное отопление, несмотря на более высокую стоимость монтажа по сравнению с некоторыми другими аналогами, подходит для объектов любой конфигурации и этажности – это очень важное преимущество. Кроме того, теплоноситель, поступающий во все отопительные приборы, имеет одинаковую температуру, что позволяет равномерно обогревать все помещения.

Остальными достоинствами двухтрубной системы отопления являются возможность установки на радиаторы специальных терморегуляторов и то, что поломка одного из приборов никак не повлияет на работу других. К тому же, установив вентили на каждую батарею, можно сократить потребление воды, что является большим плюсом для семейного бюджета.

недостатки

Вышеназванная система имеет один существенный недостаток, заключающийся в том, что все ее компоненты и их монтаж значительно дороже, чем организация однотрубной модели. Оказывается, не все жители могут себе это позволить. Другими недостатками двухтрубной системы отопления являются сложность монтажа и большое количество труб и специальной арматуры.

Горизонтальная система отопления

Существует также такой вид схемы, как двухтрубная горизонтальная система отопления, которая нашла широкое применение в одно- и двухэтажных домах. Его также используют в домах с подвалом, где можно легко разместить необходимые коммуникационные сети и устройства. При использовании такой разводки монтаж подающего трубопровода может осуществляться под радиаторами или на одном уровне с ними. Но у этой схемы есть недостаток, заключающийся в частом образовании воздушных заторов. Для того чтобы избавиться от них, требуется установка кранов Маевского на каждом устройстве.

схема как лучше сделать, преимущества и недостатки

Характеристика

Наиболее распространена именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Устройство

Элементы двухтрубного отопления с нижним разрезом трубы следующие:

  • бойлер и насос;
  • воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
  • аккумуляторы и расширительный бачок;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • Байпасы можно использовать, но не обязательно.

Достоинства и недостатки

Рассмотренная двухтрубная схема подключения при использовании обнаруживает множество преимуществ. Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

  • материалов требуется больше, чем для однотрубной линии;
  • низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Как работает двухтрубная система с нижним подключением?

Название «двухтрубные» происходит от принципа соединения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное соединение батарей обеспечивает максимальную эффективность теплообмена и движения теплоносителя. Если схема реализована в многоэтажном доме, то отопление квартир осуществляется с помощью коллектора, что облегчает подключение и регулирование температуры в каждом отдельном радиаторе. Тот же принцип используется в частном доме с несколькими этажами или сложной схемой отопления. Схема двухтрубной системы отопления с нижней разводкой выполняется при наличии сложной аппаратуры контроля и управления, поэтому для одноэтажных и малогабаритных домов она не подходит.

В таблице приведены результаты ориентировочного расчета количества секций радиаторов на одно отапливаемое помещение:

Работа системы отопления с верхней разводкой и с нижним присоединением труб отличается, прежде всего, по направлению движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по основному стояку в направлении снизу вверх. По мере его движения теплоноситель, проходя через радиаторы отопления, движется по трубам обратки и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, освобождаются открытием кранов Маевского, установленных на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические вентили – воздухоотводчики.

В таблице ниже приведены данные расчета мощности радиаторов в зависимости от отапливаемой площади помещения:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько контуров отопления через которые жидкость течет по подающему и обратному тракту. Если подающая труба проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: рядом с трассой отопления проложить отдельные воздушные магистрали, включенные в разводку, и подсоединенные на выходе к расширительному бачку.

В этом случае краны Маевского или форточки не нужны, но воздушники значительно усложняют компоновку и практическую сторону разводки — возможность присоединения труб, поворотов и размещение дополнительных трасс вдоль стен или пола , что делает такую ​​конструкцию громоздкой и объемной. Кроме того, подключение труб к ВЛ – это размещение стояков от пола до потолка в каждом помещении, что сводит на нет все преимущества нижнего подключения.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, т.к. теплоноситель направлен снизу вверх по подающим стоякам. Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, и смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

При верхнем подключении линия подачи находится выше уровня радиатора. Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем – по стоякам подачи равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод, — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки. Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Радиаторы для систем централизованного отопления

Радиатор чугунный столбчатый

  • Многие из нас уже давно привыкли к чугунным радиаторам, устанавливаемым с момента постройки дома и даже, если возникает необходимость, заменяют их на подобные. Для систем централизованного отопления такие батареи достаточно хороши, поскольку выдерживают высокое давление, поэтому в паспорте батарея имеет две цифры, первая из которых указывает на рабочее давление, а вторая – напорное (испытательное) давление. Для чугунных приборов это обычно 6/15 или 8/15.

Радиатор секционный биметаллический

  • Но в девятиэтажке рабочее давление обычно достигает 6 атмосфер, поэтому вышеописанные батареи вполне подойдут, а вот в 22-этажке давление может достигать 15 атмосфер, поэтому здесь более уместны устройства из стали или биметалла. Не подходят для централизованного отопления только алюминиевые радиаторы, так как они не выдержат рабочего состояния централизованного контура.

Рекомендации. Если вы затеяли в своей квартире капитальный ремонт и к тому же хотите заменить радиаторы, то, по возможности, замените трубы разводки. Эти трубы ½” или ¾”, наверное, тоже не в очень хорошем состоянии, а экопласт подойдёт лучше используется вместо этого. Стальные и биметаллические (секционные или панельные) радиаторы имеют более узкие водотоки, чем чугунные, поэтому могут забиваться и терять мощность. Чтобы этого не произошло, поставьте на подачу воды к батарее обычный фильтр, который устанавливается перед водомером.

Принцип работы

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном помещении целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур между теплоносителем в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола. Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

Схема разводки труб

Пока теплотехники обсуждают оптимальную схему отопления дома ЦО, поднимается вопрос грамотной разводки труб в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одной из двух возможных схем.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оснащении многоэтажных домов отопительными приборами. При этом место обратки и подачи строго не регламентировано и может меняться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Может меняться и прямое направление движения теплоносителя по стоякам. Предусмотрен вариант движения нагретой воды в направлении снизу вверх или сверху вниз.

Однотрубное соединение отличается простотой монтажа, доступной стоимостью, надежностью и длительным сроком службы, но имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели эффективности.

На практике могут применяться различные устройства для компенсации недостатков, которыми отличается однотрубная схема отопления, эффективным решением проблемы может стать лучистая система. Он предназначен для использования коллектора, чтобы помочь регулировать температурные условия.

Двухтрубное соединение

Двухтрубное соединение является второй версией шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно иной конструкцией, чем однотрубная. При реализации этой схемы нагретая вода от радиатора не движется к следующему отопительному прибору в контуре, а сразу поступает на обратный клапан и направляется в котельную на отопление. Таким образом удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает осуществление данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. система тоже недешева, но дороговизна компенсируется качественным и равномерным обогревом дома по всем этажам.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, а используя его в квартире, хозяин добьется значительных результатов в экономии денежных средств на оплате коммунальных услуг, ведь сможет самостоятельно регулировать отопление при необходимости.

Виды

Двухтрубная система отопления может быть следующих видов:

  • горизонтальная и вертикальная;
  • прямоточный — теплоноситель течет в одном направлении по обоим патрубкам;
  • тупиковый — горячая и охлажденная вода движется в разные стороны;
  • с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда батареи целесообразно подключать к горизонтально расположенной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды. Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Установка

Условно можно выделить несколько этапов работы. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Далее следует согласовать монтаж системы отопления в проектной документации и приступить к закупке необходимых материалов, устройств, подготовке инструментов.

Ступени

Вкратце установка состоит из следующих пунктов:

  • подающая труба выводится из котла и соединяется с расширительным баком;
  • из бака выведен патрубок верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если предусмотрен) и насос;
  • параллельно подаче проводится обратка, она же подключается к радиаторам и врезается в котел.

Котел

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором расстоянии от стен.

Пол и стены вокруг облицованы огнеупорным материалом, дымоход выведен на улицу. При необходимости рядом с котлом устанавливается насос для циркуляции, коллектор для раздачи, регулирующие, измерительные приборы.

Радиаторы

Устанавливаются в последнюю очередь. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Точный расчет двухтрубной системы отопления

Перед началом работ необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Необходимо рассчитать падение напора в заднем сечении или рассчитать диаметр трубы.

Расчет ведется с учетом следующих факторов:

  • Внутренняя поверхность труб и ее шероховатость;
  • Диаметр сечения;
  • Количество изгибов трубы;
  • Перепад давления между подачей и обраткой;
  • Количество радиаторов и их сечение;
  • Запорные элементы.


Для расчета двухтрубной системы отопления лучше обратиться к профессионалам

При расчете пользуйтесь формулами и аксонометрической таблицей. Можно использовать специальную программу. В качестве основного объекта принимается наиболее нагруженное кольцо или контур. В результате расчетов оптимальная скорость движения должна быть в пределах от 0,3 до 0,7 м/с.

При большей скорости нагрев будет шуметь, при меньшей скорости будет происходить сильный перепад температуры.

После расчетов приобретают трубы эффективного диаметра, необходимое количество радиаторов, бойлер, арматуру, швабры, расширительный бак, насос для циркуляции, если есть такая необходимость.

Наконечники

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на 20 и более погонных метров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
