Двухскатная крыша своими руками — как сделать пошагово, фото

Двускатные крыши среди всех остальных конструкций считаются классикой. Их использовали раньше и продолжают использовать сегодня чаще остальных, особенно в частном домостроении. Такая кровля — стопроцентная защита от атмосферных осадков и прекрасный внешний вид плюс небольшие затраты на сооружение. Добавить можно и простоту самой конструкции, поэтому её самостоятельное строительство не является большой проблемой. Главное — правильно рассчитать количество материалов с учётом угла наклона и размеров скатов, а также типа кровельного материала.

Содержание

  • Подготовка к сооружению двускатной крыши
    • Выбор материала для мауэрлата
    • Особенности выбора материала для стропил
    • Из чего изготовить коньковый прогон
    • Как смонтировать обрешётку
  • Установка и крепление мауэрлата
    • Крепление мауэрлата на шпильки
      • Видео: установка мауэрлата на шпильки
    • Установка мауэрлата на деревянные вставки
    • Монтаж мауэрлата в кирпичную стену на изогнутые шпильки
    • Укладка мауэрлата на проволоку
    • Видео: как можно просто крепить мауэрлат
  • Монтаж стропильной системы
    • Монтаж наслонных стропил
    • Монтаж висячих стропил
    • Видео: простая установка стропил для двускатной металлочерепичной кровли
  • Как сделать «кукушку» и слуховое окно
    • Пошаговая инструкция по изготовлению «кукушки» на двускатной крыше
    • Строительство слухового окна для двускатной кровли
    • Видео: люкарна (слуховое окно) своими руками
  • Утепление двускатной крыши
    • Утепление кровли изнутри
      • Видео: утепление крыши
    • Утепление крыши снаружи
    • Видео: как построить двускатную крышу своими руками

Подготовка к сооружению двускатной крыши

Тип и сортамент материалов для двускатной кровли выбирается по назначению в зависимости от элемента конструкции. А состоит крыша из следующих частей:

  1. Мауэрлат — брус, уложенный по периметру здания (по верхним торцам стен), который служит опорой для стропильных ног.
  2. Стропила — наклонные элементы, которые являются несущей конструкцией и составляют скат кровли.
  3. Коньковый прогон — несущая балка, на которую верхними концами упираются стропильные ноги. Сам элемент кровли опирается на стойки и фронтоны.
  4. Обрешётка — решетчатая конструкция или сплошной настил, укладываемый на стропила под кровельный материал.
  5. Фронтоны — боковые завершающие плоскости двускатной крыши, обычно треугольной формы. Собираются из подкосов, стоек или каркаса, который впоследствии с внешней стороны обшивают отделочным материалом.

    Двускатная крыша состоит из мауэрлата, стропильной системы, обрешётки и дополнительных элементов в зависимости от конструктивных особенностей установки стропил

Выбор материала для мауэрлата

Мауэрлатный пояс можно собрать из разных материалов. В зависимости от веса самой крыши используют брус сечением от 100х100 до 200х200 мм. При этом очень важно обратить внимание на количество сучков. Дело в том, что мауэрлат работает на растяжение, поэтому в местах дефектов древесины образуются напряжения, которые брус может не выдержать. Если длина сучка превышает 2/3 толщины бруса, такой пиломатериал для мауэрлата использовать нельзя.

Для мауэрлата используют брус сечением от 100х100 до 200х200 мм с минимальным количеством сучков

Если возводится лёгкое строение, к примеру, каркасное, то вместо дорогого цельного бруса рекомендуется использовать скреплённые между собой доски. В зависимости от требуемой толщины можно сбить две или три доски.

При необходимости мауэрлат усиливается стальной трубой, которую прокладывают через стропильные ноги, для чего в них делают отверстия необходимого диаметра. Саму трубу крепят металлическими стяжками или хомутами, которые связываются через деревянный мауэрлат с каркасом здания.

Чтобы усилить мауэрлат, к нему крепят стальную трубу, которая проходит через стропила

Особенности выбора материала для стропил

Есть три вида пиломатериала, из которого можно сооружать стропильную систему: брёвна, брус и доски. Брёвна используются редко, потому что они обладают большим весом и с ними сложно работать. К тому же при соединении с другими элементами кровли в них делают врубки, которые снижают прочность конструкции. Брус в этом отношении лучше бревна, но он стоит дороже досок. Поэтому оптимальный выбор — обрезная доска.

Главные параметры стропил из доски — толщина, которая варьируется в диапазоне 40–60 мм, и ширина — от 100 до 200 мм. Для кровель хозяйственных построек используются доски сечением 40х100 мм, для жилых строений — от 50х100 до 60х200 мм. При необходимости усилить конструкцию используют сдвоенные доски.

Для стропил желательно использовать ровные доски толщиной 40–60 мм и шириной 150–200 мм

Из чего изготовить коньковый прогон

Материал для конька выбирается из расчёта, чтобы брус под весом стропильных ног и кровельного материала не прогнулся полностью или на каких-то участках. И хотя под коньковый прогон обязательно устанавливаются опоры, его прогиб надо обязательно принимать во внимание. Чтобы его рассчитать, потребуется учесть довольно большое количество факторов. Поэтому оптимальный вариант — использовать брус сечением 200х200 мм.

Как смонтировать обрешётку

Пиломатериал для обрешётки выбирают в зависимости от типа кровельного покрытия. К примеру, под мягкую кровлю устанавливается сплошная конструкция из листов влагостойкой фанеры марки ФСФ или плит OSB-3. Нередко используются обрезные доски, которые укладываются впритык друг к другу с небольшим зазором (1–2 мм).

Если в качестве кровельного материала планируется использовать профнастил, металлочерепицу или шифер, тогда собирается разреженная обрешётка из досок толщиной 20–50 мм и шириной 100 мм или брусков сечением от 20х30 до 50х50 мм. Выбор производится из расчёта нагрузки от кровельного материала на 1 м² поверхности обрешётки.

В качестве материала для разреженной обрешётки используют рейки сечением от 20х30 до 50х50 мм в ассортименте или обрезные доски толщиной 20–50 мм и шириной 100–150 мм

Установка и крепление мауэрлата

Существует несколько способов крепления мауэрлата к стенам дома.

Крепление мауэрлата на шпильки

Для крепления мауэрлата на резьбовые шпильки по периметру здания заливается армопояс. По сути, это слой бетона толщиной 25 см и шириной в полную толщину стены. В него обязательно укладывается упрочняющий каркас из стальной арматуры. Для того чтобы залить бетон, нужно установить деревянную опалубку.

Для крепления мауэрлата в армирующий каркас перед заливкой бетона устанавливаются резьбовые шпильки с загнутыми концами

Для крепления мауэрлатного бруса в заливаемую конструкцию надо установить шпильки — металлические стержни с резьбой М12–16 на одном из концов. Их длина выбирается равной толщине бруса, увеличенной на 15–20 см для углубления внутрь бетонной стяжки и ещё на 3 см для образования свободной части над мауэрлатом. Шпильки устанавливаются по краям стен и через каждые 1,5–2 м. Их крепят к армирующему каркасу при помощи электросварки или вязальной проволоки. Основное требование — точное вертикальное расположение каждого крепёжного элемента на одной осевой линии.

Точно выставить шпильки на одной линии можно следующим образом:

  1. Изготовить бруски длиной, равной ширине бетонного пояса.
  2. В середине каждого из них сделать сквозное отверстие под установку шпильки.
  3. В местах установки шпилек уложить шаблон поперёк стены.
  4. Вставить шпильки в отверстия и закрепить их к армирующему каркасу.

    В бруски с отверстиями посередине вставляются шпильки, затем заливается армопояс, а после застывания бетона бруски снимаются и устанавливается мауэрлат

После установки шпилек в опалубку заливается бетон. Через 7 дней опалубка снимается, а через две недели можно начинать монтаж мауэрлата. Его устанавливают следующим образом:

  1. В брусе мауэрлата делаются отверстия под шпильки с учётом расстояния между ними.
  2. По краям каждого бруса делаются вырубки в половину толщины для стыковки двух элементов мауэрлатной конструкции. Вырубки могут быть прямыми или под углом.
  3. Устанавливаются элементы мауэрлата, которые сверху зажимаются гайками под размер резьбы шпильки. Под гайки укладываются широкие шайбы.

    Брус мауэрлата притягивается к стене гайками, накручивающимися через широкие шайбы

  4. Проводится крепление стыков соседних брусов гвоздями или длинными саморезами по дереву.
  5. Угловые стыки элементов мауэрлата дополнительно скрепляются металлическими скобами.

    В местах стыка элементы мауэрлата соединяются друг с другом вполдерева и дополнительно фиксируются гвоздями или металлическими скобами

Видео: установка мауэрлата на шпильки

Установка мауэрлата на деревянные вставки

Крепление на деревянные вставки используют, если дом возводится из кирпича или бетонных блоков. Для этого в кладку с внутренней стороны или сверху укладываются деревянные пробки из реек 50х50 мм или бруса 100х100 мм. Их длину подгоняют так, чтобы одна пробка входила в кирпичную кладку, заменяя 1,5–2 камня. Пробки устанавливают в стену в процессе кладки кирпича или блоков.

Мауэрлатный брус укладывается на стены и крепится к пробкам металлическими скобами. При этом соседние элементы между собой скрепляются точно так же, как и в предыдущем случае.

Мауэрлат можно крепить при помощи скоб к деревянным пробкам, вставленным в кладку из кирпичей или блоков

Монтаж мауэрлата в кирпичную стену на изогнутые шпильки

Для крепления мауэрлата к кирпичной стене можно использовать Г-образные строительные шпильки, один конец которых согнут под 90°, а второй представляет собой стержень с резьбой. Длина крепежа подбирается так, чтобы шпилька находилась на 40–45 см внутри кладки, проходила через брус мауэрлата и возвышалась над ним примерно на 3 см. Можно использовать стержень без резьбы, тогда после установки мауэрлата его сгибают до верхней плоскости и фиксируют гвоздями.

Шпилька закладывается в кирпичную кладку на глубину 40–45 см и сверху притягивается гайкой или загибается и крепится гвоздями

Места установки и расстояние между крепёжными элементами такие же, как и в первом способе крепления. По сути, этот способ идентичен первому, только выполняется без заливки бетонной стяжки.

Укладка мауэрлата на проволоку

Для крепления на проволоку используются арматурные штыри или шпильки, которые укладываются в кирпичную кладку ниже уровня мауэрлата на 5–6 рядов поперёк стенки. Далее процесс установки мауэрлата производится следующим образом:

  1. Когда кладка будет готова, на неё устанавливается мауэрлат.
  2. Проволока диаметром 4–6 мм скручивается в два ряда.
  3. Один конец проволоки привязывается к торчащей шпильке.
  4. Второй конец перебрасывается через мауэрлат и также привязывается к шпильке.

    В кирпичную кладку закладывается сквозной штырь, к концам которого привязывают проволоку, переброшенную через мауэрлат

Главное — сделать хорошую натяжку скрутки, чтобы сильно прижать брус к стенам.

Видео: как можно просто крепить мауэрлат

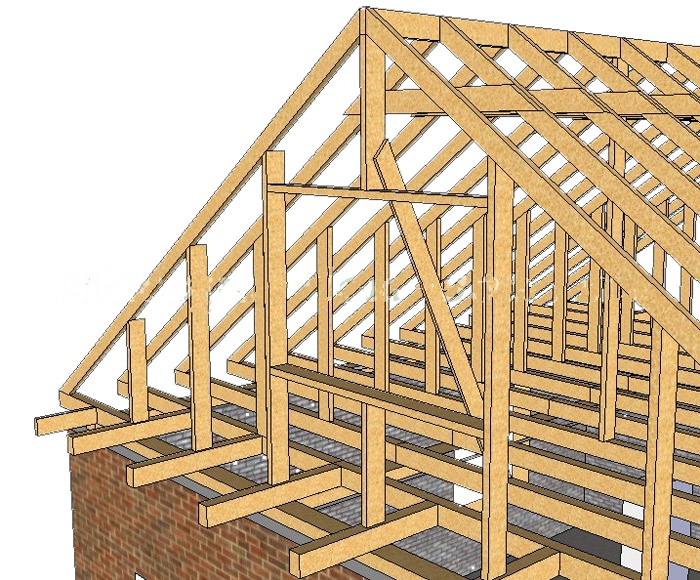

Монтаж стропильной системы

Когда мауэрлат установлен и закреплён, можно переходить к сооружению стропильных ног. Существует две разновидности стропильной системы с разной технологией сборки — наслонные и висячие конструкции.

Монтаж наслонных стропил

Своё название наслонные стропила получили за то, что они двумя краями упираются в другие несущие элементы, т. е. наслоняются на них. Снизу это мауэрлат, сверху — коньковый брус. Поэтому после установки мауэрлата надо в первую очередь смонтировать конёк кровли.

Коньковый брус устанавливается на опоры, которые упираются в несущую стену дома или на балки перекрытия

  1. Учитывая высоту конька, выставляются опорные стойки из бруса или сдвоенных досок, к которым будет крепиться коньковый брус.
  2. Стойки подрезаются по длине и устанавливаются согласно проекту: две по краям конька (они же будут выполнять функции одного из элементов фронтона), остальные с определённым шагом между собой.
  3. Опоры выравниваются по вертикали отвесами и закрепляются раскосами в две стороны по оси конькового прогона.
  4. На них устанавливается брус, который закрепляется специальными металлическими профилями, перфорированными по всей длине. В качестве крепёжных изделий используются саморезы по дереву длиной 50–70 мм. Брус обязательно выставляют уровнем по горизонтали.

    Коньковый прогон крепится к стойкам при помощи перфорированных металлических пластин

Наслонные стропила устанавливаются лишь в том случае, если коньковый брус может опереться на стойки, которые сами упираются или в верхний торец стены или на несущие балки перекрытия. Стена под стойки должна быть обязательно несущей.

Далее устанавливаются стропила, верхние концы которых подрезаются так, чтобы они соединялись по вертикальной плоскости. Крепление ног проводится к мауэрлату и коньку.

Стропильные ноги соединяются между собой по вертикальной плоскости и крепятся к коньковому брусу металлическими профилями

Порядок установки стропильных ферм:

  1. Первыми устанавливаются крайние стропильные фермы на фронтонах.
  2. Между ними натягивается бечёвка, определяющая высоту установки промежуточных стропильных ног. Её выравнивают по горизонтали уровнем.
  3. По бечёвке устанавливаются промежуточные стропильные пары с определённым шагом, обозначенным в проекте дома.

    Между крайними стропильными фермами натягивается бечёвка, по которой в дальнейшем выравниваются промежуточные стропила

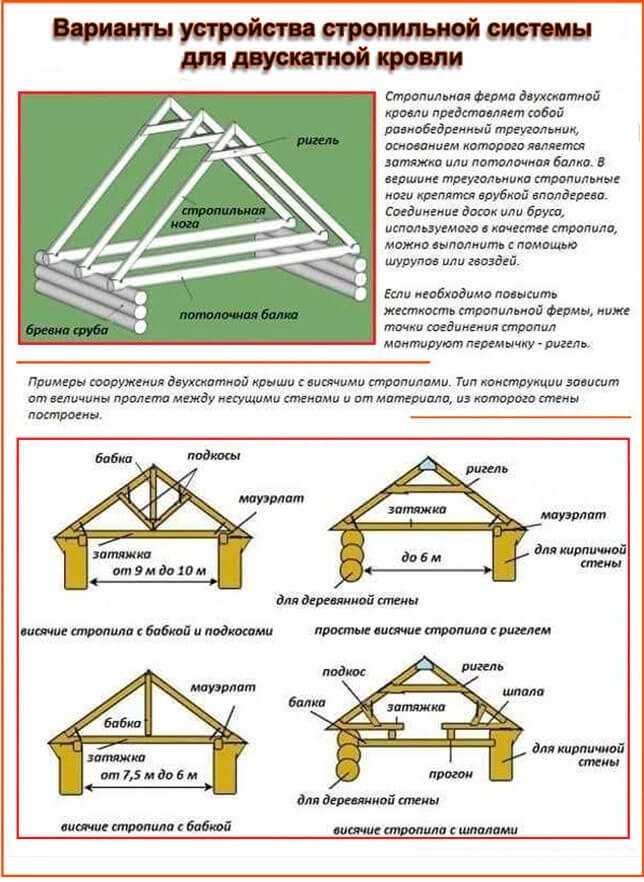

Монтаж висячих стропил

В висячей стропильной системе коньковый прогон отсутствует. Стропильные ноги в верхней части упираются друг на друга, а в нижней — на мауэрлат. Но сами по себе стропила не выдержат нагрузок и будут разъезжаться в стороны. Поэтому в конструкции висячей стропильной системы есть дополнительные элементы: стяжки, ригеля, подкосы и прочие.

Для монтажа висячих стропильных ног требуются дополнительные элементы: ригели, затяжки, бабки и раскосы

Самая простая конструкция — это ферма из двух ног и стяжки в виде обычной деревянной балки, расположенной в горизонтальной плоскости. Балка сдерживает расхождение стропил и уменьшает давление на стены строения.

  1. Если балка располагается в самой нижней точке стропильных ног, то её можно использовать как балку перекрытия.
  2. Если поднять её на определённую высоту, то, во-первых, она меняет название на ригель, а во-вторых, при организации мансарды она будет выполнять роль основы для потолочной конструкции.

    Нижняя распорная балка висячих стропил называется затяжкой, а верхняя — ригелем

  3. Если пролёт между стенами, на которые упираются стропила, составляет более 6 м, то затяжку делают из двух частей, а между ними прямо посередине устанавливают вертикальную стойку, которая называется бабкой.
    Для увеличения надёжности конструкции от нижнего конца бабки до стропил монтируются подкосы.

Что касается монтажа, то лучше всего собрать фермы на земле, а затем их поднять на крышу и установить по месту.

Стропильные фермы лучше собрать на земле по единому шаблону, а затем поднять на крышу и установить

Для того чтобы все стропильные фермы были одинаковыми по размеру и форме, изготавливается шаблон, по которому затем выравниваются все собираемые конструкции.

  1. Со стороны фронтона ровно посередине стены устанавливается и крепится доска, верхний конец которой будет определять расположение конька крыши.
  2. Доска такой же ширины, как и предполагаемые стропильные лаги, устанавливается так, что одним концом она упирается в мауэрлат, а другой — в верхний край установленной вертикальной доски.
  3. С другой стороны монтируется аналогичная доска, которая накладывается на предыдущую.

    Доски шаблона устанавливаются в положение будущих стропильных лаг и обрезаются по вертикали, чтобы получилась ровная поверхность для их стыка

После этого по готовому шаблону изготавливаются стропильные фермы в необходимом количестве. Далее их поднимают на крышу и приступают к установке, которая производится аналогично монтажу наслонных стропил.

  1. Первыми устанавливаются фермы по краям здания. Они будут служить основой для фронтонов. Их крепят к установленным ранее вертикальным стойкам и к мауэрлату.
  2. Затем между двумя фермами по верхним концам стропил натягивается прочная нить, которая обозначит верхнюю точку установки для промежуточных конструкций. С учётом шага монтажа выставляются остальные фермы, которые крепятся к мауэрлату и к уже установленным узлам элементами обрешётки. При необходимости стропильные фермы укрепляются подкосами.

Видео: простая установка стропил для двускатной металлочерепичной кровли

Как сделать «кукушку» и слуховое окно

«Кукушка» или «кукушатник» — это выступ из ската крыши в виде домика. У него может быть одно- или двускатная крыша, поэтому сама конструкция представляет собой короб из бруса или досок с коньковым прогоном и стропильной системой. Покрывается крыша «кукушки» тем же материалом, что и основная кровля.

«Кукушка» представляет собой элемент мансардного помещения с собственной кровельной системой

Пошаговая инструкция по изготовлению «кукушки» на двускатной крыше

Сразу оговоримся, что «кукушка» собирается между двумя стропильными ногами из материала, используемого для сборки стропильной системы крыши дома. Все соединения и крепления проводятся металлическими перфорированными профилями.

  1. Устанавливается и крепится к стропилам лобовая доска, которая будет определять несущую основу фасада сооружения.
  2. Такая же доска устанавливается с задней стороны «кукушатника». Расстояние между досками задаёт длину сооружения.
  3. По двум стропилам, между которыми строится «кукушка», устанавливаются стойки так, чтобы их верхние концы составляли единую горизонтальную линию. Поэтому с учётом шага установки и наклона стропильных элементов каждую стойку подрезают под определённую длину.

    «Кукушка» собирается между двумя стропильными ногами из того же материала, что и стропильная система основной крыши

  4. Производится верхняя обвязка с установкой верхней и двух продольных лобовых досок.
  5. Для усиления и повышения устойчивости конструкции между стойками монтируются поперечины.
  6. К верхней лобовой доске крепится вертикальная стойка, которая будет выполнять функции опоры конькового бруса крыши «кукушатника». Её высота выставляется так, чтобы конёк упирался одним концом в неё, а другим — в заднюю лобовую доску.
  7. Устанавливается коньковый прогон и монтируются стропила.
  8. Производится обшивка «кукушатника» с внешней стороны плитным или листовым материалом, например, фанерой (ФСФ) или ОСП-3.

    «Кукушатник» с внешней стороны обивается листовыми материалами

  9. Кровельный материал укладывается в процессе накрытия основной крыши дома.

Строительство слухового окна для двускатной кровли

Слуховые окна (люкарны) в конструкции двускатной крыши выполняют две функции: вентиляции и образования проёма для проникновения света. У этого типа сооружения есть несколько особенностей, но по внешнему виду и чисто в конструктивном плане это всё тот же «кукушатник». В принципе, эту конструкцию можно собрать на земле, а затем установить на крыше по месту.

Рассмотрим технологию сооружения слухового окна треугольной формы, установленного на уровне фасада здания.

  1. По мауэрлату между стропилами устанавливается лобовая доска. Она крепится металлическими профилями на саморезы и к доске, и к стропильным ногам.
  2. По её краям монтируются вертикальные стойки, высота которых определяет высоту окна.
  3. Сверху стойки стягиваются верхней лобовой доской.
  4. Производится установка двух стропильных ног, которые упираются в верхнюю лобовую: верхними краями они соединяются между собой, а нижними упираются в мауэрлат. Во всех точках соприкосновения производится крепление. Эти стропила, установленные под углом, формируют треугольную форму слухового окна.

    Конструкция слухового окна треугольной формы состоит их наклонных стропил, формирующих проём и определяющих крышу люкарны

  5. На стык верхних краёв двух стропильных ног укладывается рейка в горизонтальной плоскости, которую выверяют уровнем. Пересечение рейки с плоскостью стропил дома — это место монтажа задней лобовой доски, где она устанавливается и крепится.
  6. На место рейки монтируется доска, которая будет выполнять функции конькового прогона для люкарны.
  7. Укладываются стропила для кровли окна. Для этого доски в плоскости, формируемой двумя основными стропилами сооружения и точкой соединения конька с задней лобовой доской, устанавливаются на ребро. Упираться эти короткие стропильные ноги будут верхними концами на коньковый пролёт люкарны, а нижними — на стропила основной крыши.
  8. Навешиваются створки окна с остеклением.
  9. Производится монтаж кровельного материала.

    Слуховые окна обеспечивают необходимое освещение чердачного помещения и создают циркуляцию воздуха внутри него

Видео: люкарна (слуховое окно) своими руками

Утепление двускатной крыши

Утепление кровли проводится в том случае, если под ней будет организовано жилое помещение — мансарда. Для этого используются в основном матные или плитные теплоизоляционные материалы типа пенополистирола или минеральной ваты. Существуют две технологии укладки теплоизоляции: изнутри чердака или снаружи кровли в процессе её возведения.

Утепление кровли изнутри

Последовательность проведения работ по утеплению кровли изнутри состоит в следующем.

  1. Между стропильными ногами укладывается теплоизоляционный материал. Его ширину выбирают чуть больше, чем расстояние между стропилами. Тогда утеплитель плотно прилегает к плоскостям стропильных ног и обеспечивает отсутствие мостиков холода.

    Теплоизоляционный материал укладывается между стропилами так, чтобы между им и досками не оставалось зазоров

  2. Со стороны чердачного помещения поперёк стропил натягивается пароизоляционная мембрана, которая крепится к доскам металлическими скобами при помощи строительного степлера. Если укладка производится полосами, то начинать монтаж надо снизу, укладывая их с нахлёстом в 10–15 см.
  3. Стыки двух мембранных полос закрываются самоклеящейся лентой.

    Пароизоляционная мембрана укладывается полосами внахлёст и крепится к стропилам скобами

  4. Работы переносятся на крышу, где по стропильным ногам точно так же, как и мембрана снизу, устанавливается и крепится гидроизоляционная плёнка.
  5. Вдоль стропил монтируют рейки контробрешётки сечением 50х50 мм на саморезы длиной 70 мм. Они дополнительно фиксируют гидроизоляционную плёнку и создают вентиляционный зазор между утеплительным пирогом и кровельным материалом.
  6. Устанавливается обрешётка, а сверху настилается кровельный материал.

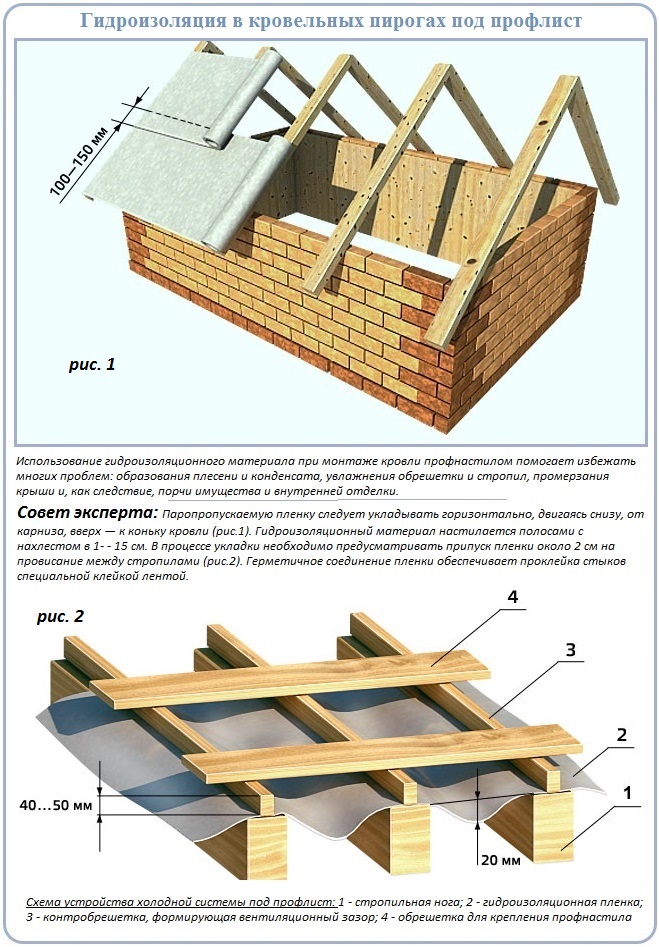

На утеплитель по стропилам укладывается гидроизоляционная плёнка, поверх которой монтируются элементы контробрешётки и обрешётки

Видео: утепление крыши

Утепление крыши снаружи

Технология утепления крыши снаружи отличается от предыдущей тем, что все работы проводятся сверху стропильной системы. При этом даже пароизоляционная плёнка укладывается поверх стропил таким образом, чтобы она закрывала собой доски с верхнего торца и по бокам. Пароизоляцию начинают укладывать от карниза, причём полотна располагают так, чтобы они создавали между стропилами своеобразный мешок (нишу) глубиной, равной ширине стропильных ног. Крепление плёнки проводится скобами и степлером по верхним и нижним краям стропильных лаг. Мешок должен получиться строго по размерам утеплителя.

  1. Теплоизоляционный материал укладывают в межстропильное пространство, следя за тем, чтобы его верхняя плоскость находилась на 3–5 см ниже уровня торцов стропил. Таким образом обеспечивается вентиляция утеплителя.

    Пространство между стропильными лагами заполняется утеплителем с оставлением зазора в 3–5 см по высоте

  2. Поверх теплоизоляции устанавливают гидроизоляционную мембрану, которая крепится скобами к стропильным ногам.
  3. На стропила монтируют рейки контробрешётки сечением 50х50 мм, а на них укладывают обрешётку и кровельный материал.

Видео: как построить двускатную крышу своими руками

Возвести двускатную крышу своими руками — не проблема, если знать технологию и последовательность установки каждого элемента. При этом надо учитывать критерии подбора материала для каждого из этих элементов, ведь именно от этого зависит качество конечного результата.

Оцените статью:

[Голосов: 0 Среднее: 0]

Как сделать двухскатную крышу своими руками: устройство и монтаж

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

  1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
  2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
  3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
  4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
  5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
  6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

  1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
  2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами
Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже
Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства
Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания
Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м2.

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м2.

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м2.

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников

Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

  • величины нагрузки на них;
  • вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
  • длины стропильной ноги;
  • породы древесины;
  • расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил
Длина стропильных ног (м)Шаг стропил (см)Размер сечения стропильных ног (мм)
До 312080х100
До 318090х100
До 410080х160
До 414080х180
До 418090х180
До 610080х200
До 6140100х200

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

  1. Для кровли из мягких материалов он должен быть в пределах 5–20о.
  2. Такие материалы, как профнастил, шифер, металлочерепица или ондулин предпочтительно использовать на уклонах 20–45о.

    Покрытие из профнастила требует угла наклона кровли, большего 20 градусов

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

  1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
  2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
  3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс
Фотогалерея: способы крепления мауэрлата на стене
Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами
Проволока также устанавливается на этапе кладки стены
Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе
В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

  1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
  2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
  3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

  1. В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.

    Фронтальные стропильные конструкции устанавливаются в первую очередь

  2. Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
  3. Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.

    Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями

  4. После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
  5. Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.

    Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения

Видео: быстрое изготовление стропил

https://youtube.com/watch?v=Sgqey_eGAaA

Утепление кровли

Перед установкой обрешётки производится утепление крыши. Для этого:

  1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
  2. Натягивается пароизоляционная плёнка.
  3. Укладывается утеплитель.
  4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

  1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
  2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
  3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

  1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
  2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

  1. Вагонка.
  2. Блок-хаус.

    После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна

  3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
  4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

  • доска строганая, устанавливаемая встык или внахлёст;
  • вагонка шпунтованная;
  • вагонка блок-хаус;
  • листовой пластик;
  • листовой профилированный или гладкий металл;
  • готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

  1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

    Подшивка по стропилам производится по нижнему краю стропильной ноги

  2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

    При подшивке по стропилам изнутри стропильные балки остаются открытыми

  3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

    Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

  • Автор: Виталий Калугин
