Электрическая разводка в квартире схема: типовые схемы и программы для расчетов

Содержание

Наглядная схема электропроводки стандартной квартиры

: Наглядные схемы электропроводки

Наглядная схема электропроводки квартиры

Представляю простую наглядную схему электрощита для небольшой стандартной квартиры с однофазным питание в 220 Вольт. Такую схему можно смонтировать как в этажном электрощите, так и в квартире. Если эту схему можно применять для распределительного щита в квартире. Наглядная схема выполнена для квартиры с небольшой потребляемой нагрузкой. Электропроводка разделена всего на 4(четыре) групповые цепи. Каждая электропроводка групповой цепи защищена автоматом защиты. Он защищает проводку от токов короткого замыкания и перегрузки. Для этого в автомате защиты стоят тепловой и электромагнитные расцепители. Подробно об автоматах защиты читайте статью: Автоматы защиты.

Эта же схема в НОВОМ ОКНЕ. Формат:640×693 точки.

На вводе электропитания в квартиру установлен вводной двухполюсной автомат (О вводном автомате и расчете его номинала читать тут).

Групповая розеточная цепь защищена однополюсным автоматом защиты и устройством защитного отключения (УЗО). УЗО, как и положено, устанавливается после автомата защиты.

Примечание: Номинал рабочего тока УЗО должен быть больше номинала автомата защиты, в паре с которым оно установлено.

Важно! Установка УЗО без автомата защиты запрещено (ПУЭ пункт 7.1.76). Это не относится к дифференциальным автоматам защиты, так как дифференциальный автомат объединяет в себе и УЗО и автомат защиты.

В представленной наглядной схеме УЗО установлено на групповую цепь розеток. Наминал тока защитного отключения для УЗО должен быть 30 mA или для влажных помещений и «мокрых» зон 10 mA(миллиампер).

Примечание: УЗО номиналом в 10 mA рекомендовано не только для ванных комнат, но и для детских комнат. Конечно при выделении электропроводок этих комнат в отдельные групповые цепи.

©Elesant.ru

Другие электропроекты и электросхемы:

мая 2012
- Схема электропроводки в квартире
июня 2012
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Электропроект большой квартиры,№1.Посмотреть и скачать
октября 2012
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Схемы освещения 3-х этажей трехэтажного частного дома
- Схема электропроводки этажа частного дома

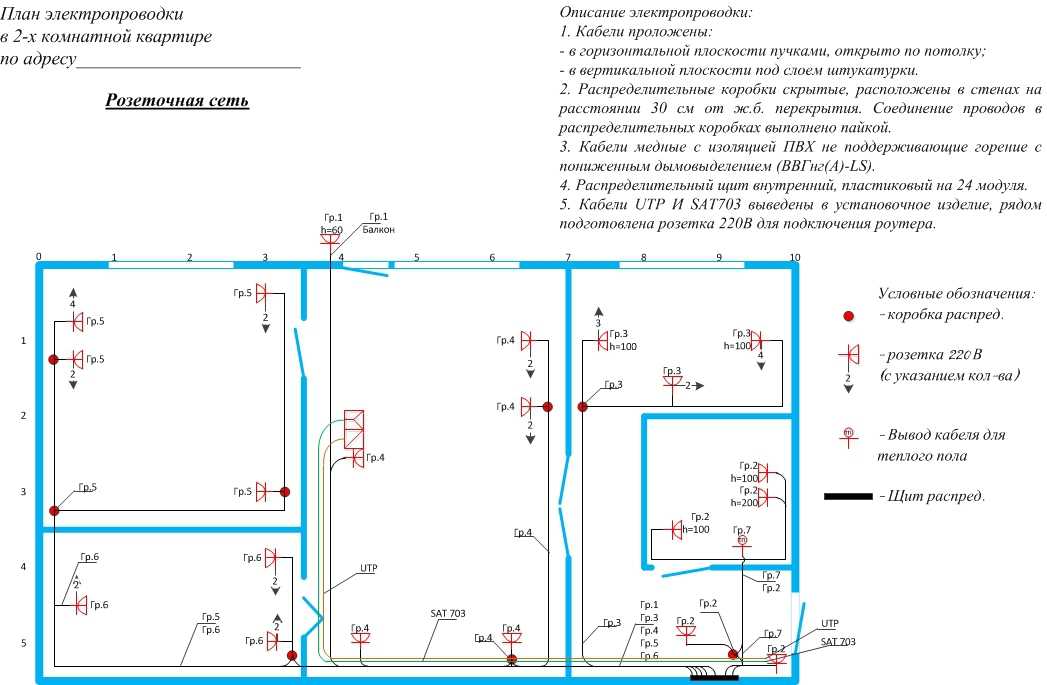

- Схема электропроводки стандартной двухкомнатной квартиры
- Схема электропроводки однокомнатной квартиры
- Схема электропроводки круглой квартиры
- Схема размещения электрического оборудования в интерьере большой квартиры
- Схема освещения этажа частного дома
- Схема освещения 3-х комнатной квартиры с кухней
- Общая схема электропроводки четырех комнатной квартиры с кухней
- Новые схемы электропроводки
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
ноября 2012
- Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Наглядная схема электрощита квартиры с реле напряжения
- Наглядная схема электропроводки стандартной квартиры
- Наглядная схема электропитания квартиры с заземлением
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема принципа работы устройства УЗО в системе TN-S

Статьи по теме

Схема квартирного электрощита с электропитанием 380 Вольт и . ..

Ввод кабеля из траншеи в дом

Как выбрать прожектор светодиодный

Электропроводка ванной, зоны электробезопасности

Электрика квартиры и дома

Наглядная схема электрощита квартиры с реле напряжения

Комплектация распределительного щитка, автоматы защиты, клем…

Автоматическая насосная станция

Joomla SEF URLs by Artio

Свежие статьи

Коммуникации дома из газобетона 02 марта 2023

Канализационные трубы из полипропилена 17 февраля 2023

Где купить запчасти для стиральных машин 08 февраля 2023

Купить листы цементно-стружечные 20 мм по цене производителя в Торговом Доме AlexStroy

07 февраля 2023

Крепкий фундамент: используем буронабивные сваи 07 февраля 2023

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Проводка в квартире

Ремонт старой электропроводки
Групповые линии освещения: общие норма и правила

Установка электрощита навесного, крепление щита, автоматов, проводов
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Отличие групповых сетей от питающих и распределительных сетей электропроводки
Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Силовые цепи квартиры

Проводка в доме

Электропитание и заземление в доме
ГЗШ. Главная Заземляющая Шина

Зажим прокалывающий ответвительный
Зажимы для проводов СИП-4
Как работают инверторы напряжения для дома
Как правильно выполнить монтаж электропроводки в бане
ВРУ. Вводно-распределительное устройство дома

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Как правильно подключить электрический бойлер к водопроводу и электропитанию
Скрытый водопровод квартиры
Как просто и недорого организовать замену смесителя в Воронеже?
Газовый котел – проверенный и надежный
Какие смесители можно установить в ванной комнате?
Какая стальная ванна лучше

Водоснабжение дома

Расчет поверхностного насоса: как рассчитать напор насоса поверхностного
Выбрать скважинный насос просто
Источники водоснабжения дома
Станция автоматического водоснабжения: выбор и установка станции водоснабжения
Установка скважинного насоса

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением. В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Содержание

1 Рассчитываем мощность сети
2 Подбираем провод
3 Построение схемы разводки
4 Установка электрощита
5 Монтаж выключателей и розеток на кухне
- 5.1 Штробление под проводку стен
- 5.2 Укладка провода
- 5.3 Установка розеток и выключателей

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
на каждой ветке устанавливают УЗО для защитного отключения;
если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

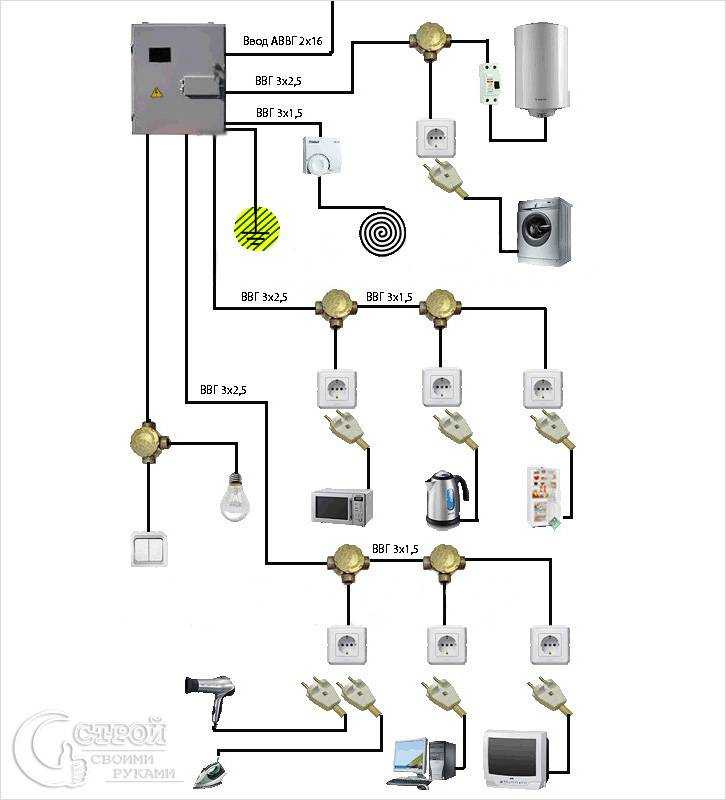

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

соединять заземление с нулевым проводом;
заземлять нулевые и заземляющие жилы разных линий;
делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.
Установленный подрозетник
Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Схемы электропроводки в квартире и доме

Очередная подборка лучших статей по электропроводке дома от i. electricianexp.com. В подборку попали статьи, в которых рассматривались различные электросхемы разводки электропроводки в квартире и доме, схемы разводки выключателей и розеток, организация сети освещения. Вся информация в этих статьях предназначена только для информационных и образовательных целей.

Несмотря на популярность темы «электрика в квартиру и дом своими руками», вы можете самостоятельно заниматься монтажом домашней электропроводки, если имеете электротехническое образование, имеете реальные профессиональные навыки в этой области и четко понимаете опасность для себя и окружающих некачественно выполненной работы.

В противном случае лучшим вариантом будет решение доверить эту работу профессионалам. А информация из статей послужит вам примером, как все должно быть правильно устроено и сделано. Благодаря ему вы сможете четко для себя понять, что вам нужно в электрификации дома или модернизации проводки в квартире. Вы сможете говорить на одном языке с наемными работниками, а также сможете грамотно проверить качество их работы.

Итак, подборка статей на i.electricianexp.com со схемами домашней электропроводки.

Нужен проект электросетей при ремонте квартиры?

Любой ремонт и модернизацию электропроводки лучше начинать с составления проекта или хотя бы принципиальной схемы. В статье представлены несколько вариантов построения розеточной сети в квартире и анализ этих схем показывает важность наличия проекта перед началом любого ремонта.

Схемы управления освещением

В статье приведены схемы управления освещением с использованием проходных и кроссовых выключателей, бистабильных реле, диммеров, светорегуляторов, фотореле, таймеров и инфракрасных датчиков движения.

Схемы подключения светодиодной ленты

Тип схемы, по которой подключается светодиодная лента, зависит от нескольких факторов: длины ленты и ее типа. В статье приведены схемы подключения одной и нескольких одноцветных светодиодных лент и лент RGB.

Как подключить светодиод к сети освещения

При работе от переменного напряжения на светодиод, кроме постоянного напряжения, воздействует и напряжение обратной полярности. Это обратное напряжение может привести к тому, что светодиод очень быстро выйдет из строя. Поэтому необходимо принять меры по защите от этого «вредного» напряжения. В статье показаны схемы защиты светодиодов от обратного напряжения, а также схема подключения светодиода в выключателе с подсветкой.

Схемы подключения люстры к сети

Показаны схемы подключения выключателя и люстры, даны рекомендации по устранению неисправностей на разных участках цепи, если по каким-либо причинам люстра отказывается включаться.

Цепи управления двухпроводной многоламповой люстрой

Приведена схема относительно простого устройства, которое можно спрятать в самой люстре. Это устройство позволит подключить и управлять многоламповой люстрой с помощью обычного одноклавишного выключателя.

Схемы и схемы подключения освещения в квартире и доме

В статье приведены схемы и схемы подключения светильника через одноклавишный выключатель, двухклавишный выключатель, коридорная схема включения светильников для управление нагрузками с двух мест, схема подключения светильников от импульсного реле для управления с двух и четырех точек.

Схема подключения автоматического выключателя

Схемы из статьи чаще всего используются для управления освещением коридоров и лестниц. В качестве элементов управления здесь используются специальные проходные и сдвоенные выключатели. В статье приведены схемы подключения для управления светильниками с двух и трех мест.

Схемы подключения розеток в квартире и доме

На практике существует множество способов соединения электрических розеток с проводкой. При их реализации могут преследоваться разные цели, от экономии материалов и средств до надежной, долговременной и безопасной эксплуатации оборудования. В статье описаны наиболее распространенные варианты силовых и осветительных цепей электропроводки.

Способ присоединения нулевого защитного проводника к розеткам

Схемы присоединения РЕ-проводника к розетке с помощью кольца без разрыва считаются РЕ-проводником, с использованием соединителя Scotchlok, компрессионного зажима, а также схема подключения PE-проводник к розетке через шину.

Подключение вентилятора в ванной к электросети

Показаны наиболее распространенные схемы подключения вентилятора, как обычного, так и со встроенным таймером, а также схема подключения гидростата для управления вентилятором.

Как модернизировать электрощит в частном доме

Рассмотрены принципиальные схемы современных электрощитов в частном доме в однофазном и трехфазном исполнении, принципиальная схема формирования групп линий для потребителей.

Схемы подключения УЗО и дифференциальных автоматов

Схема подключения однофазного УЗО к двухпроводной сети, схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью, схема подключения подключение трехфазного УЗО к трехпроводной сети без нейтрали и схема подключения трехфазного УЗО к однофазной сети. Объясняются также различия в схемах подключения дифференциальных автоматов.

Как пользоваться программным обеспечением для электрического плана дома | Схема подключения Программное обеспечение Floor | Электрические символы, символы электрических схем

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для построения электрических схем дома.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0023 House Electrical Plan работает на любой платформе, а это означает, что вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw PRO, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи. Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.

Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.
Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Термопара представляет собой электрическое устройство, состоящее из двух разных проводников, образующих электрические соединения при разных температурах. Термопара создает зависящее от температуры напряжение в результате термоэлектрического эффекта, и это напряжение можно интерпретировать как измерение температуры. Термопары являются широко используемым типом датчика температуры.

26 библиотек решения по электротехнике ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко создадим план электроснабжения дома в ConceptDraw PRO.

Схемы беспроводной компьютерной сети помогают системным администраторам и сетевым инженерам определить количество и тип оборудования, необходимого для каждой офисной беспроводной сети.

Решение Audio & Video Connectors содержит набор предварительно разработанных объектов, библиотек, шаблонов и образцов; позволяет быстро и легко создавать схемы различных конфигураций аудио- и видеоустройств.

Сверхвысокая частота (UHF) — это обозначение ITU для радиочастот в диапазоне от 300 МГц до 3 ГГц, также известном как дециметровый диапазон, поскольку длина волны находится в диапазоне от одного метра до одного дециметра.
