Схема электропроводки в квартире | Заметки электрика

В предыдущей статье «Схема электропроводки в квартире. Часть 1» мы рассмотрели схемы существующих старых электропроводок и их недостатки.

А теперь мы познакомимся с электропроводками, выполненным по современным нормам и требованиям (ПУЭ, ПТЭЭП).

Схема электропроводки квартир не могут быть совсем одинаковыми, потому что требования к электроточкам (розетки, выключатели, светильники) и заявленной мощности у каждого клиента (заказчика) свои. Но по принципу исполнения они могут быть схожи.

В статье про установку розеток и выключателей Вы узнаете, в каких местах и на какой высоте расположить розетки и выключатели.

Рассмотрим типовые схемы электропроводки для 2-комнатной квартиры.

В 2-комнатной квартире электропроводку можно разбить на 6 групп:

розетки комнат
розетки для кухни (достаточно мощные электроприемники — электрический чайник, посудомоечная машина, микроволновая печь и др.)

розетка для электрической плиты (делаем отдельным кабелем)
розетки для ванной комнаты (достаточно мощные электроприемники — стиральная машина, фен, полотенце-осушитель, теплые полы)
освещение одной половины квартиры
освещение второй половины квартиры

Если Вы не заказывали проект у специализированной фирмы, а делаете электропроводку в квартире своими руками, то не забывайте про основные моменты — заземление, установленная мощность электрических приборов, выбор сечение жил кабелей и применение современных защит, таких как УЗО или дифференциальные автоматы. Вашему вниманию представляю типовую схему электропроводки.

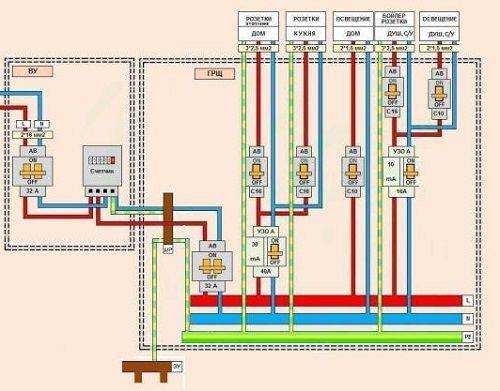

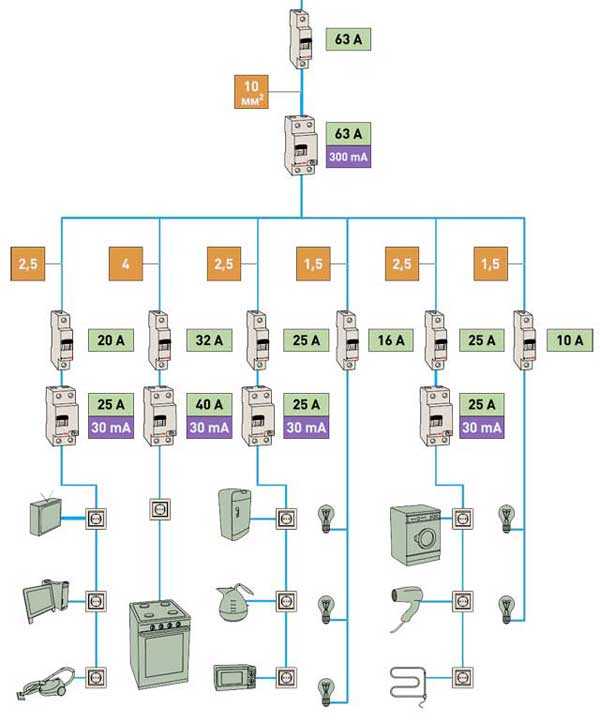

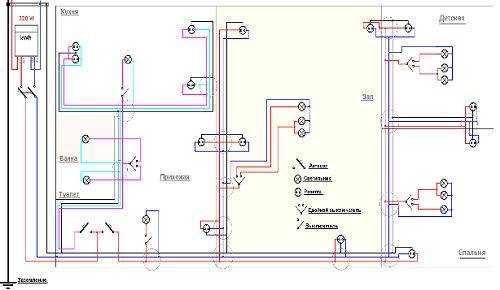

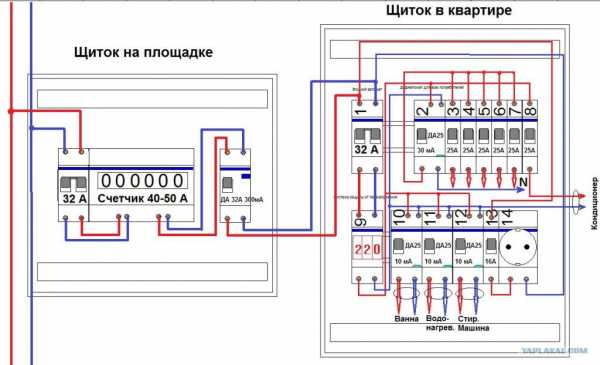

Типовая схема электропроводки в квартире

В данной схеме в оранжевых квадратиках указано сечение жил кабеля (кв. мм), в зеленых и синих квадратиках — номинальный ток (А) автоматического выключателя, дифференциального автомата и УЗО.

Номинальные токи автоматических выключателей рассчитаны в соответствие с сечением жил кабеля определенной группы. Для освещения используется сечение 1,5 кв. мм, для розеток — 2,5 кв. мм. Для электрической плиты закладываем большее сечение — 4 кв. мм.

Но если у Вас возникнут вопросы по выбору сечения проводников, то можно воспользоваться таблицей. Более подробно об этом написано в статье Как определить сечение провода?

Внимание!!! Это должен знать каждый! Применять провод ПУНП строго запрещено.

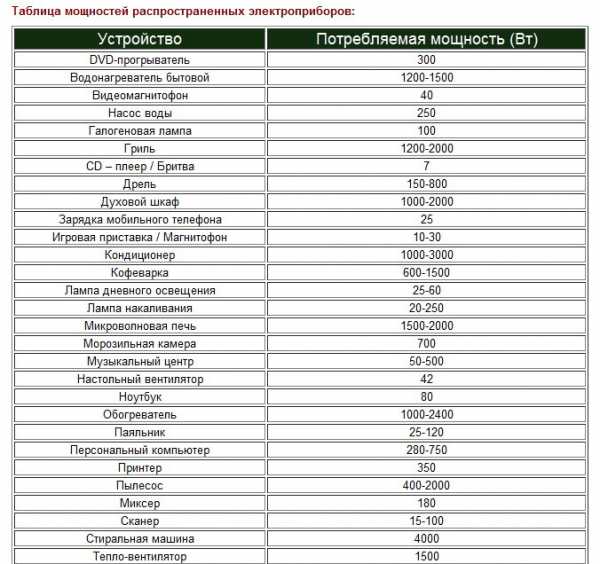

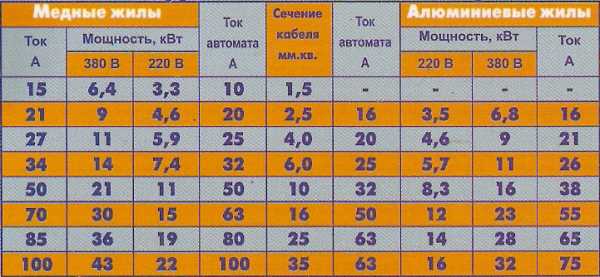

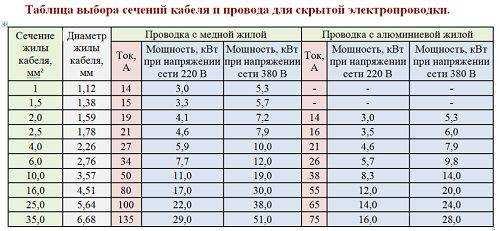

Зная тип материала (алюминий или медь), установленную мощность электроприемника и условия прокладки кабелей (на воздухе или в земле) самостоятельно выбираем сечение проводов.

После выбора сечения необходимо приступить к выбору марки провода или кабеля. Переходите по ссылке, там все подробно описано как это сделать.

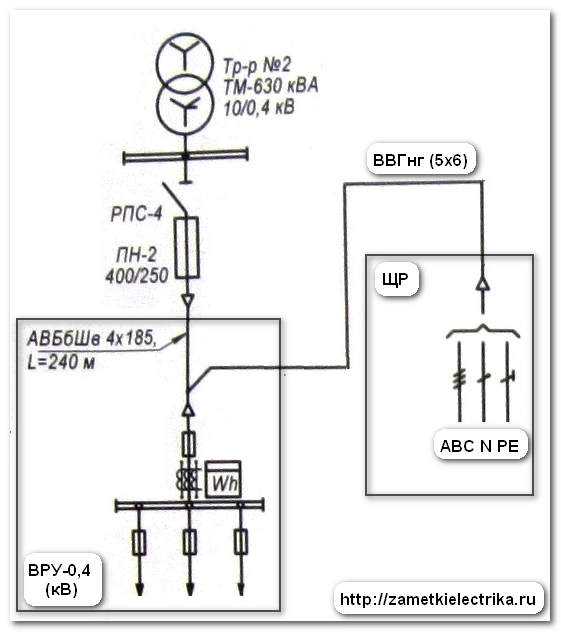

На данной схеме не указано подключение электросчетчика, это отдельный вопрос, который мы рассмотрим в отдельной статье. Ввод в квартиру заложен сечением 10 кв. мм, но это сделано с большим запасом — обычно в своей практике вводной кабель использовали сечением 6 кв. мм или 4 кв. мм.

Вводной автомат установлен на номинальный ток 63 (А), а сразу же после автомата установлено УЗО с уставкой дифференциального тока 300 (мА). Сделано это с целью пожарной безопасности. Для защиты людей от поражения электрическим током в опасных помещениях (влажность) применяют УЗО с уставкой дифференциального тока от 10-30 (мА). В нашем случае УЗО установлены во всех розеточных группах.Такое решение будет правильным, но может оказаться дорогостоящим, поэтому моя рекомендация при ограниченном бюджете — в ванную комнату и кухню устанавливать УЗО необходимо в любом случае.

Обязательно прочитайте статью, как правильно устанавливать розетки в ванной комнате.

Группы освещения не снабжается УЗО, т.к. маловероятно случайное прикосновение с электрическими приборами, а также сам корпус светильников и люстр необходимо соединять с PE проводником.

Все вышеперечисленные коммутационные аппараты, в том числе и счетчик, помещаем в свой квартирный электрический щиток.

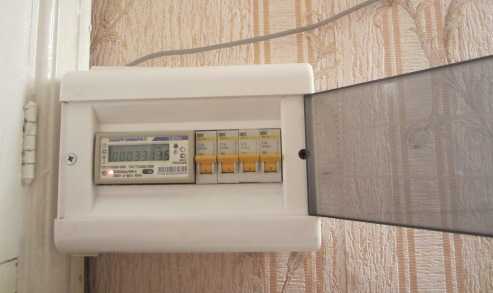

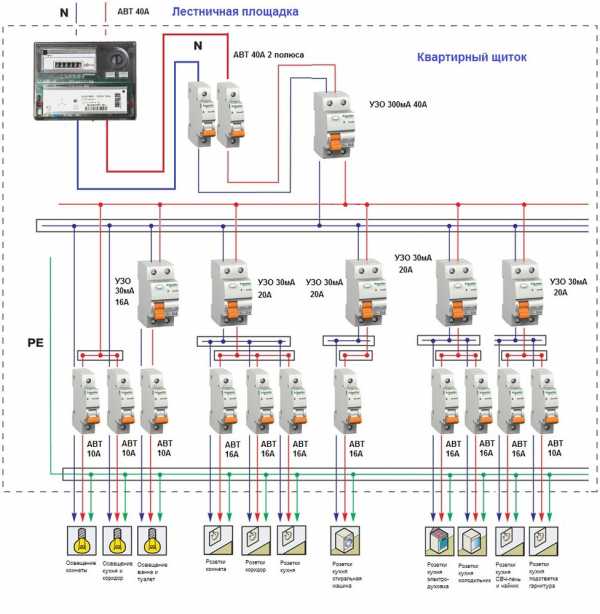

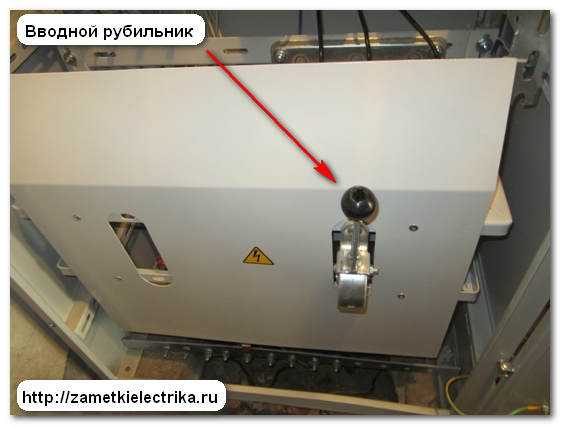

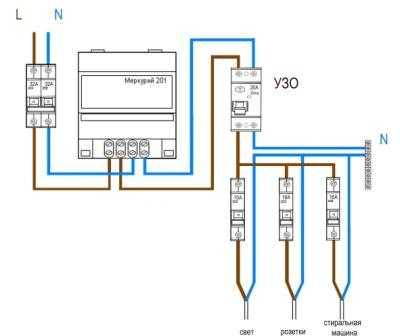

Квартирный электрощиток

Счетчик электрической энергии устанавливаем электронный, программируемый с несколькими тарифами (от 2 и выше). Устанавливается он просто и удобно на DIN-рейку. В следующих статьях Вы можете подробно узнать о том, как правильно купить электросчетчик и выбрать электросчетчик.

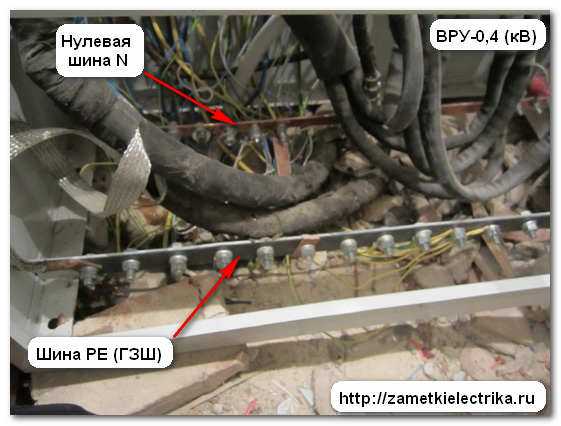

И еще забыл сказать. Помимо силовой электропроводки в квартире, нужно проводить совместно и монтаж низковольтных сетей, таких как телефонный и антенный кабели, и витую пару к сетевой карте компьютера.

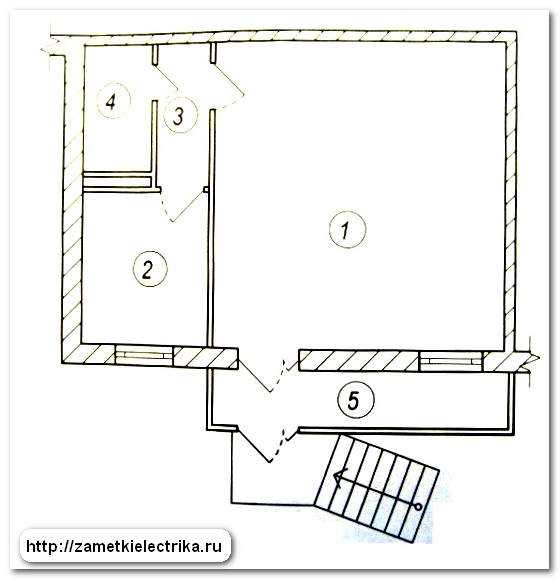

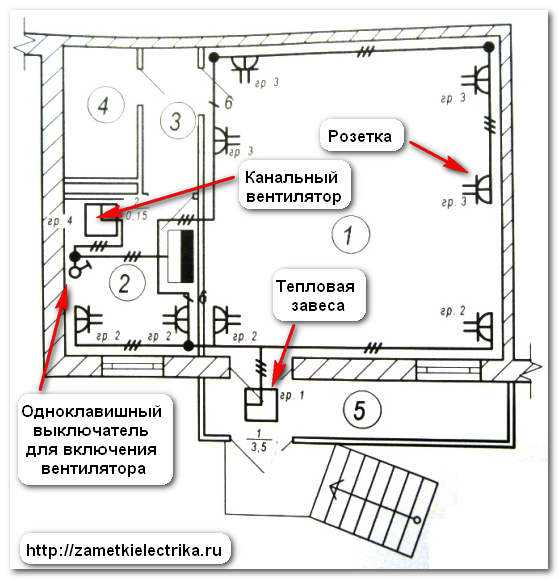

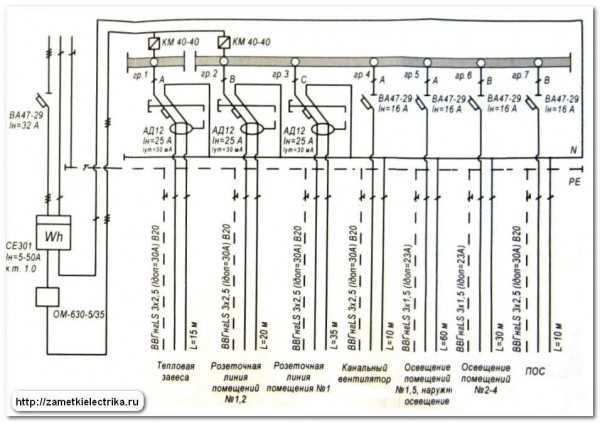

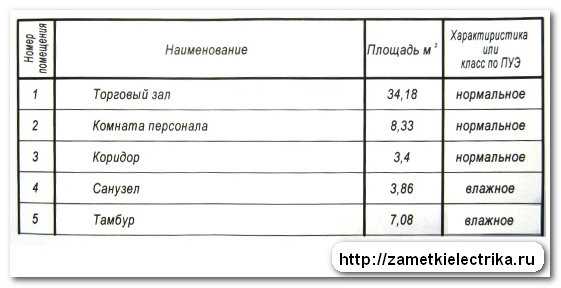

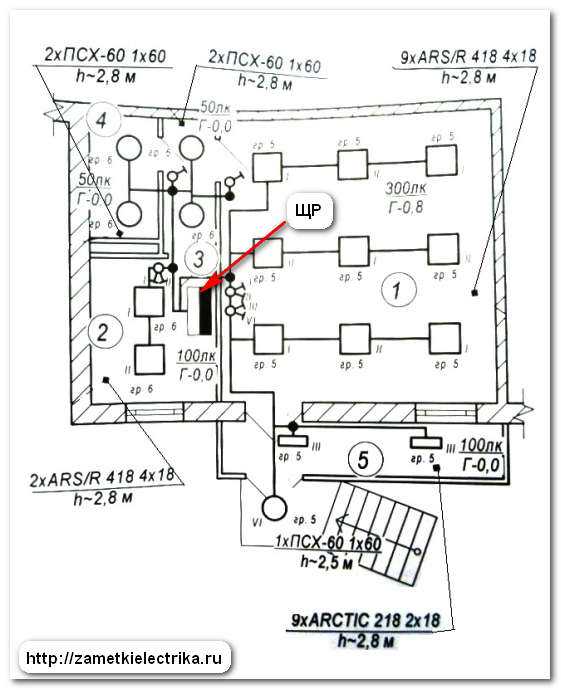

В конце статьи предлагаю Вам познакомиться с проектом схемы электропроводки магазина, в котором подробно рассмотрены все этапы монтажа от питающего кабеля до розеток.

P.S. Дорогие читатели моего блога, давайте немного посмеемся и отдохнем. Вашему вниманию представляю ролик про семейную жизнь…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Электрическая проводка квартиры | elesant.ru

class=»eliadunit»>

От автора

Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

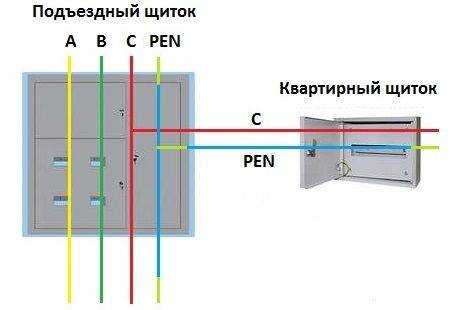

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам. В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм².

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

class=»eliadunit»>

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;
По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.
Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

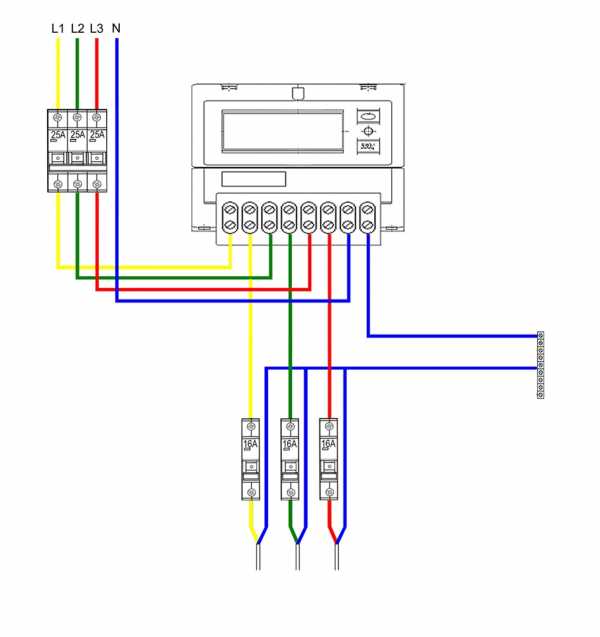

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети

class=»eliadunit»>

elesant.ru

Схемы общей электропроводки

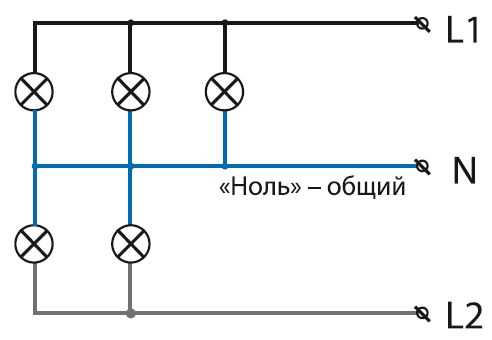

Схема параллельного соединения цепи на примере светильника с 5 лампами

Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.

Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

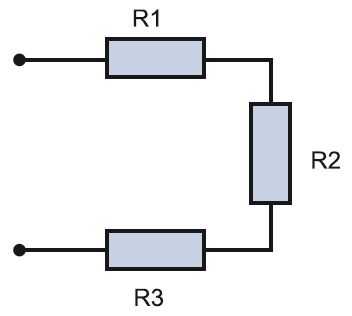

Последовательное соединение

Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

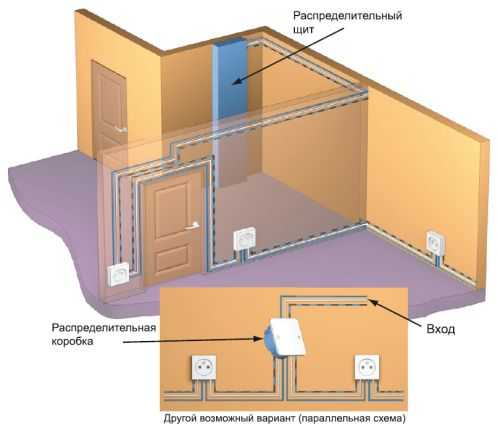

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

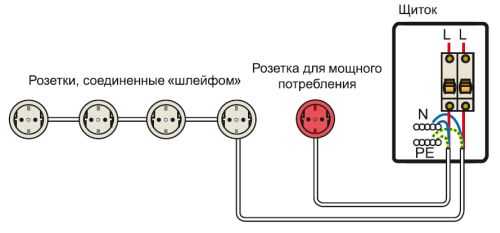

Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Силовые кабели и провода освещения подключены к щитку отдельно

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.

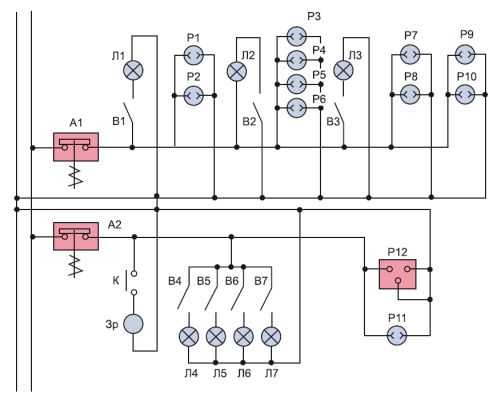

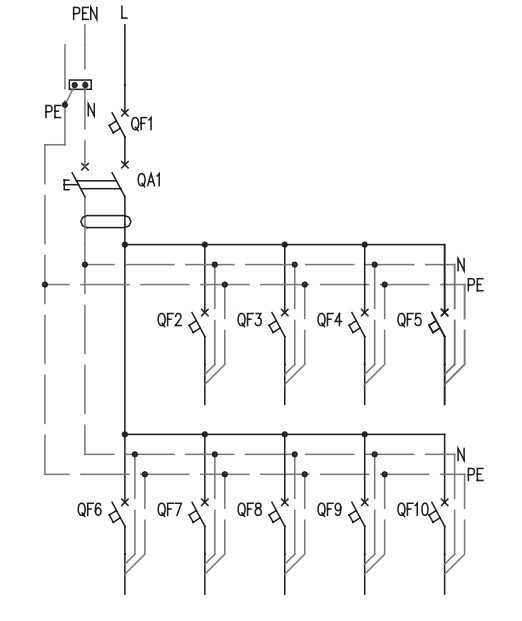

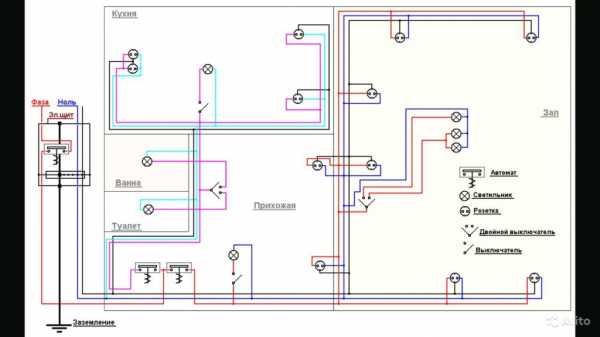

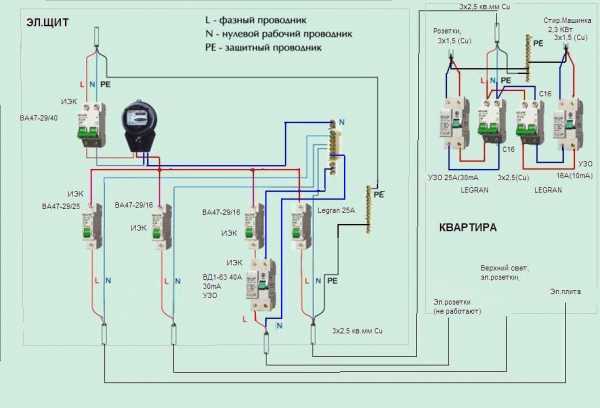

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

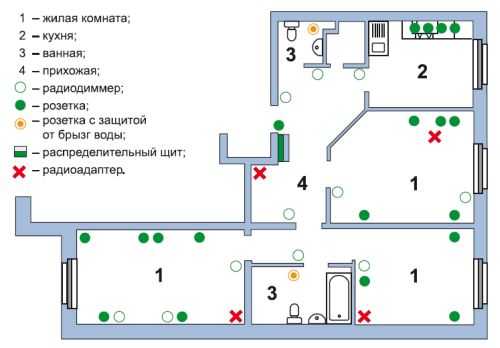

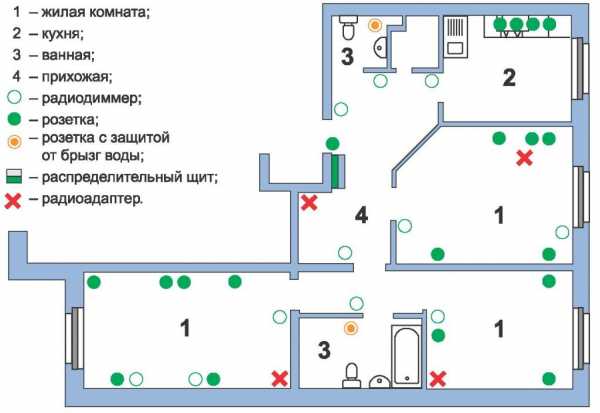

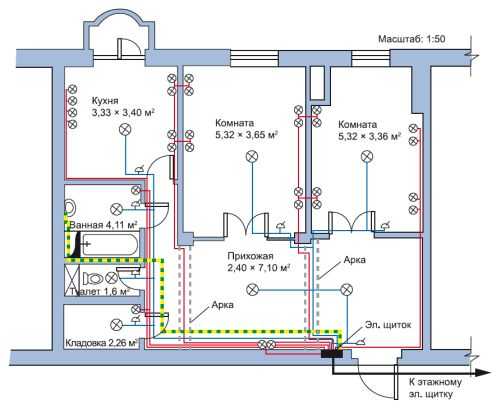

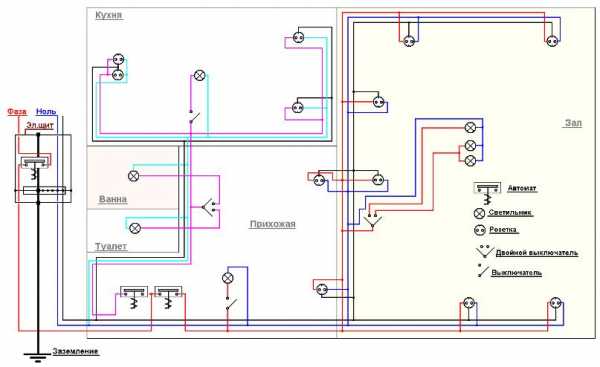

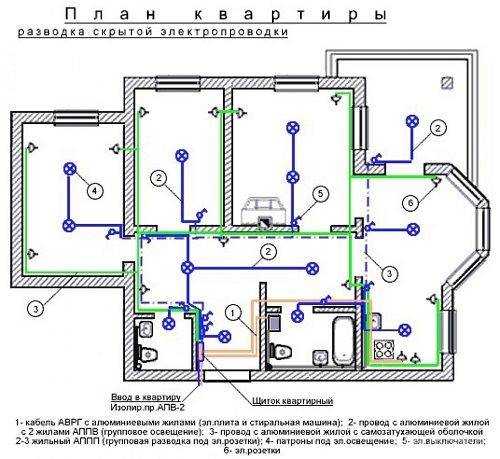

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

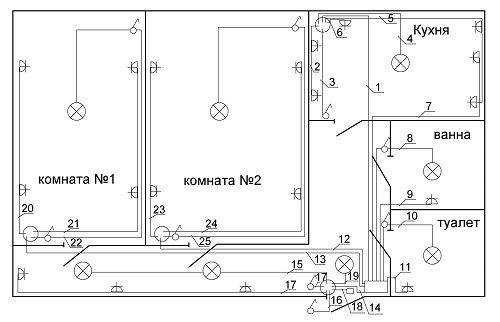

Электросхема квартиры

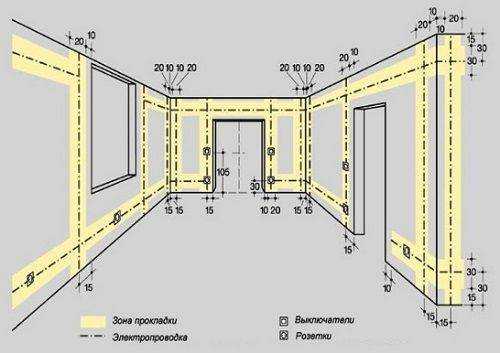

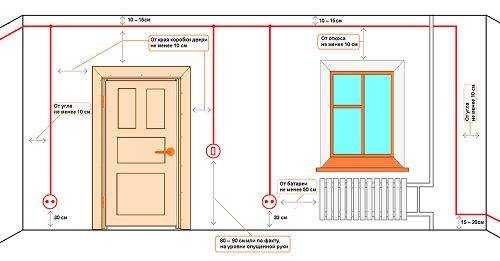

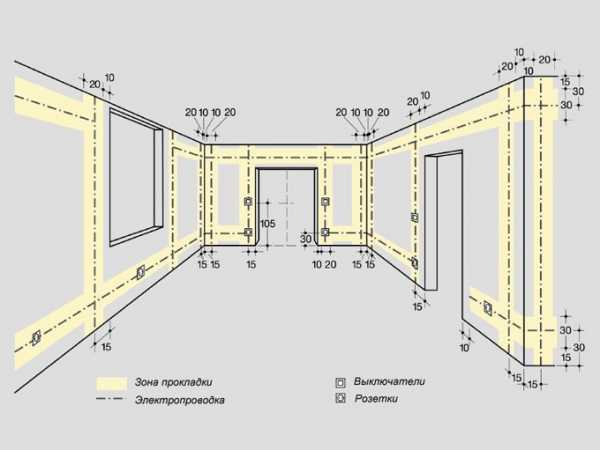

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

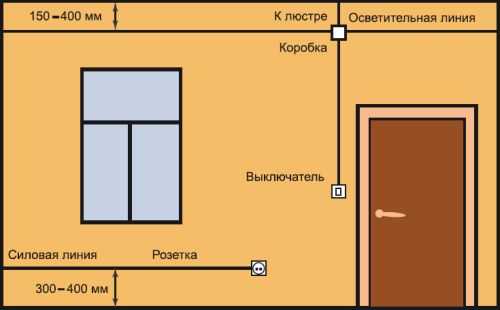

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

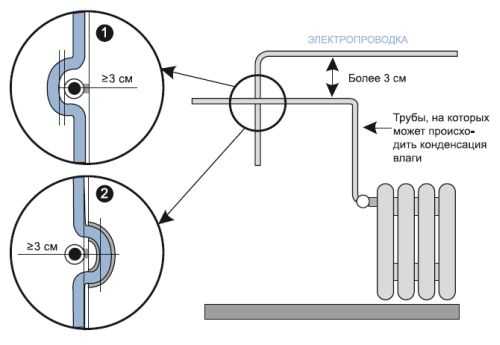

Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

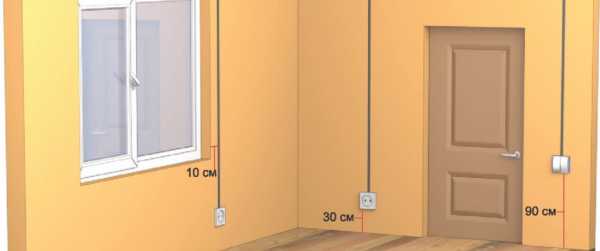

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

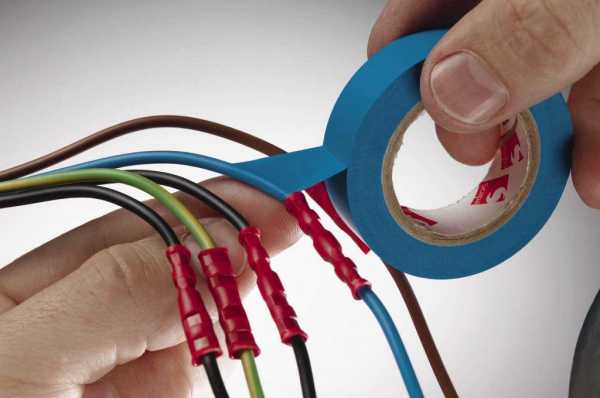

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.

Что бы еще почитать?

remstd.ru

Электрическая схема квартиры. Проект и монтаж электропроводки в квартире

Работа с электричеством в собственном доме – довольно трудная задача, требующая от человека большого опыта и ответственности. Ввод электричества в квартиру традиционно считается первостепенной задачей при заселении в еще не до конца готовый дом. От качества выполнения этой трудоемкой и довольно долгой работы зависит не только здоровье и безопасность жильцов, но и качество обеспечения жилья электроэнергией.

Электричество в квартире

Проведение в квартиру электричества и монтаж проводки в квартире, пожалуй, самая главная задача из тех, что встают перед хозяином дома при заселении. Именно электропроводку в первую очередь укладывают в стены, которые только после этого замазывают штукатуркой, выравнивают и шпаклюют различными грунтовками, добиваясь идеально ровной поверхности.

Конечно, схема электропроводки в квартире напрямую зависит от потребностей жильцов – не у всех в доме стоят мощные компьютеры или большое количество бытовой техники, потребляющей много электроэнергии. Однако сами принципы проведения электрической энергии в жилье любого типа неизменны на протяжении многих лет.

Также со временем не меняется и схема электропроводки в квартире. Поговорим о ней более подробно далее.

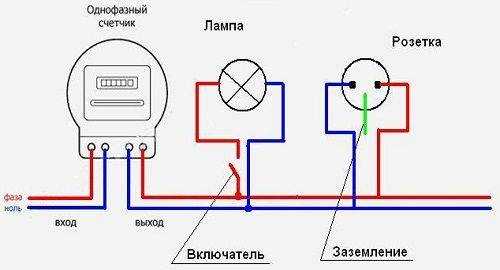

Схема электропроводки в квартире

Основным принципом проведения электричества в дом является поэтапность и последовательность укладки проводов.

В первую очередь оно проводится в само жилое помещение. Для этого протягивается кабель от внедомового источника питания в распределяющую коробку, из которой провода будут разведены по комнатам. На этом этапе чрезвычайно важно осознавать, что электрическая схема квартиры должна быть выполнена невероятно точно, так как в процессе работы уже не будет возможности что-либо изменить, не испортив стены дома.

На втором этапе электрические кабели распределяются по комнатам, определяется местоположение точек питания для электроприборов.

Учтите тот факт, что от базовой несущей линии питания следует сделать несколько основных линий, которые позволят грамотно распределить нагрузку, а также отделить, например, систему освещения от системы питания бытовых приборов.

Третий этап заключается в разведении проводов непосредственно по заранее отмеченным и установленным точкам питания. Этот этап станет для монтера простым, если у него заранее есть полноценная схема электропроводки в квартире.

Планирование и распределение

Прежде чем подумать над прокладкой электропроводов в вашей квартире, мысленно распределите всю мебель, бытовую технику и гаджеты по комнатам вашего жилья. Зачастую бывает, что после проведения электричества в дом в нужном месте не оказывается розетки. Чтобы избежать данного недоразумения, заранее возьмите план вашего жилья и распределите все устройства, потребляющие электричество, в удобных для вас местах.

Вы можете посмотреть в статье примеры разводки электропроводки в квартире и на основе полученной информации создать свою авторскую схему.

После этого можно смело приступать к планированию прокладки проводов, установке распределяющих коробок и выводу точек питания.

Возьмите план вашего жилья и несколько цветных карандашей. Затем на плане отметьте главную электрическую линию – ту самую, по которой электричество будет поступать в ваше жилье. После этого другим цветом отметьте побочные электрические линии, которые распределят энергию по комнатам и помещениям вашего дома. Третьим цветом отметьте разветвления кабеля непосредственно по местам питания и подключения электроприборов.

Далее проверьте свой чертеж на наличие мест столкновения или слишком близкого расположения несущих проводов. Электрическая схема квартиры должна быть выполнена в соответствии с техникой безопасности. Если таких мест нет, то можно переходить к следующему этапу.

Следующий этап будет заключаться в произведении необходимых замеров и расчетов, которые позволят вам определиться с точным количеством необходимого для закупки материала: вы определите длину и типы проводов, количество розеток и других материалов.

В смету внесите не только материалы, но и возможные инструменты, которых может не оказаться в вашем домашнем арсенале, а также учтите необходимость приобретения защитной маски и специальной рабочей одежды.

Планирование электропроводки квартире

Проведение электрического кабеля в ваш дом – задача весьма ответственная, поэтому для вас будет невероятно важна пошаговая инструкция. Электропроводку в квартире проложить не так легко. Для начала постарайтесь максимально возможно очистить место работы, в идеале освободив его полностью. Бытовая техника, громоздкие шкафы, предметы искусства и мебель лучше полностью убрать из комнат и коридоров. Это не только облегчит вам передвижение и работу с материалом, но и позволит комфортно работать, прокладывая провода. Также свободное место очень пригодится вам при измерении и делении проводов на необходимые отрезки.

После очистки квартиры от лишних вещей тщательно очистите стены от штукатурки, шпаклевки, любых покрытий, обоев или ламината. Постарайтесь добраться непосредственно до стен дома, чтобы заложить чехлы с электрическим кабелем не во временное покрытие, а в несущие стены, что обеспечит надежность и сохранность проводов на долгое время и избавит вас от необходимости делать расчет электропроводки в квартире в ближайшие годы.

Следующим этапом будет являться нанесение на стены линий, отмеченных на вашем чертеже. Именно по этим линиям вы будет прокладывать электрические провода. Также не забудьте отметить места для распределяющих коробок и точек питания.

Закончив нанесение разметки, еще раз убедитесь в том, что не только нанесли ее правильно, но и не сделали ошибок при проектировании электрических линий в вашей квартире. Если вы не нашли ошибок, то можно смело приступать непосредственно к выполнению основной части работ.

Подготовка к прокладке электропроводки в квартире

Как правильно в новой квартире провести электричество? Проведение его в ваш дом следует начать с прокладки в стенах особых каналов, в которые вы будете укладывать контейнеры с проводами. Этот процесс называется штроблением. Проложить в стене подобный канал можно при помощи специального инструмента – штробореза, похожего на ручную болгарку с очень широким диском, сразу выпиливающим в стене ровный канал необходимой глубины.

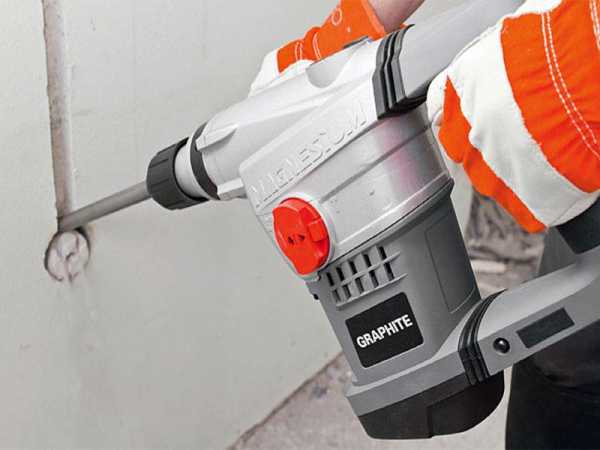

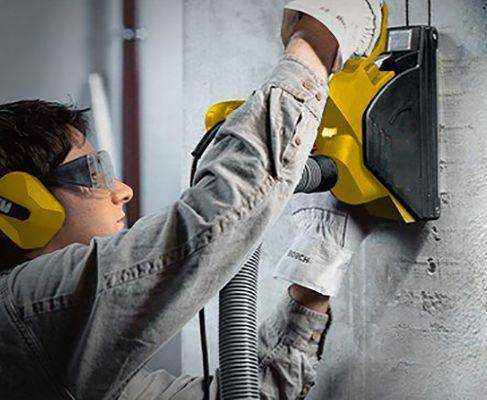

Не торопитесь и тщательно выпилите в стене необходимое количество каналов, не забыв после завершения процесса тщательно вычистить их от пыли, грязи и попавших туда фрагментов стенного покрытия.

Невероятно важно соблюдать идеальную чистоту подобных каналов, так как даже небольшие загрязнения при попадании в отверстия для электрогарнитуры могут вызвать не только ее поломку, но и короткое замыкание электрической цепи.

Действуйте так, как указывает созданный вами проект электропроводки в квартире.

После штробления вы можете приступать к укладке контейнеров для проводов в образовавшиеся стенные каналы. Для этого вам будет необходимо установить большое количество держателей непосредственно в сам канал. Делать это лучше с интервалом в 15-20 сантиметров. После установки держателей вы с легкость сможете вставить желобообразный контейнер в канал.

Убедившись, что все каналы заполнены контейнерами, заполните свободные места монтажной пеной, которая не только обеспечит электропроводам дополнительную теплоизоляцию, но и надежно удержит контейнер в канале.

Монтаж проводки в квартире

Для непосредственной прокладки электропроводов в заготовленные каналы воспользуйтесь своим планом, на котором вы отметили типы проводов и направление их ввода. Помните, что все провода должны быть уложены в одном направлении, чтобы не допустить короткого замыкания, так как электрический поток всегда движется в одном направлении – от генератора к точкам потребления.

Ведите линию электропроводки согласно созданному вами плану (электрической схеме квартиры): от источника электроэнергии — к точкам ее потребления. Начните с выведения провода от электрощита в ваше жилье, далее распределите электрическую линию по комнатам и помещениям вашего дома. Затем выведите провода к точкам питания приборов.

Помните, что подключение проводов в распределяющих коробках должно быть последовательным и тщательно изолированным от их стенок. Все разветвления электропроводов необходимо дополнительно изолировать специальной изоляционной лентой, исключив возможность соприкосновения их со стенами дома, и друг с другом в особенности. Закрепляйте их так, как указывает электрическая схема квартиры.

После того как все провода оказались уложены в контейнеры, еще раз проверьте тщательность выполнения работы, проверьте получившуюся систему на соответствие изначальному плану, а также постарайтесь выявить допущенные при монтаже ошибки.

Тщательное выполнение вами работы гарантирует, что в ближайшие десятилетия замена электропроводки в трехкомнатной квартире вам не грозит.

Убедившись, что никаких ошибок не было допущено, закройте крышки контейнеров для проводов и приступайте к монтажу электрогарнитуры. Далее рассмотрим этот процесс.

Монтаж электрогарнитуры

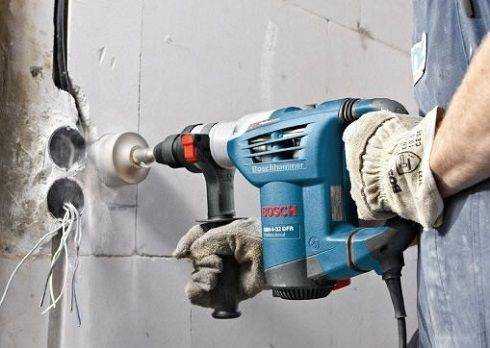

Данную операцию следует начинать с проверки отверстий, полученных в процессе штробления. Тщательно вычистите отверстия от пыли и грязи, а также смажьте их специальным укрепляющим составом, чтобы избежать возможного разрушения стены.

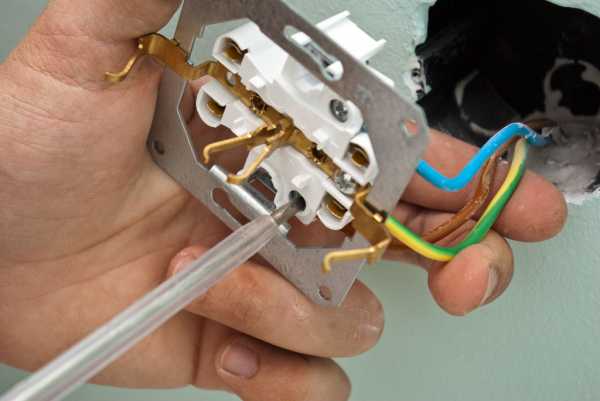

Прежде чем подсоединить провода к розеткам, извлеките сердечник и плотно вставьте его в специально созданное вами отверстие для точек питания. Далее подсоедините провода и тщательно изолируйте их при помощи изоляционной ленты.

После выполнения этой операции тщательно закройте крышку электрогарнитуры и закрепите ее при помощи особого болта. Проверьте надежность вашего подключения и установки розетки. По аналогии подключите все выключатели и счетчики электроэнергии. Последним шагом в монтаже электропроводки станет закрытие крышек розеток и выключателей.

Проверка электропроводки и подключение электроприборов

После того как вы убедились, что вся работа по обеспечению вашего дома электрической проводкой выполнена, вы должны проверить все точки питания и точки потребления энергии. Это осуществляется при помощи индикатора напряжения, показывающего уровень напряжения и его постоянство. Если в каждой из точек выхода электроэнергии оба показателя в норме, то можно смело подключать электроприборы и бытовую технику, попутно проверяя работоспособность каждого из подключаемых устройств.

После подключения всех необходимых приборов проверьте состояние электросчетчика и распределяющего электрощита, а также озаботьтесь проверкой нагрузки на линии электропередачи. Однако если вы изначально составили верный план распределения электрической нагрузки на проводку в вашем жилье, а также осуществили качественное проведение электрических линий, то перегрузки должны отсутствовать, а состояние линии — быть в положенной норме.

Выбор материалов

Как ни странно, но жизненно важным моментом, от которого напрямую зависят ваше здоровье и безопасность, является выбор материалов для прокладки электропроводки.

Специалисты рекомендуют отказаться от алюминиевых проводов, которые в последнее время были признаны небезопасными, и отдать предпочтение надежному медному кабелю среднего сечения, который известен как лучший кабель для электропроводки в квартире.

Такой кабель не только будет надежным проводником электричества, но и выдержит любые нагрузки от бытовых приборов и других источников потребления электроэнергии.

При выборе точек питания – розеток стоит учитывать, что почти все электроприборы сейчас оснащены вилкой системы Shuko, которую в народе называют евровилкой. Это означает, что все розетки должны соответствовать европейскому стандарту диаметра отверстий, чтобы у вас не возникло проблем с подключением бытовой техники в вашем жилье.

Следует отдавать предпочтение розеткам и распределяющим коробкам, выполненным из толстой, плохо нагревающейся пластмассы, эргономической керамики или текстолита, не только являющегося плохим проводником электричества, но и обладающего невероятной прочностью и долговечностью.

Все необходимые материалы следует закупать комплексно, заранее, за неделю до начала работ и в строгом соответствии с планом электропроводки в вашем доме, а также сметой. Это позволит вам упростить процесс контроля материала, а также упростит сам процесс прокладки электрокабеля в вашем жилье.

Домашний мастер

Перед тем как приступить к прокладке электрического кабеля в своей квартире, взвесьте все за и против, оцените собственные силы, возможности, навыки и знания по электромонтажу.

Проведение электрического кабеля в квартиру и осуществление распределения проводов по комнатам не такая простая задача, как может показаться на первый взгляд. Здесь необходимы не только практические знания, но и немалый опыт в проведении подобных операций.

Если вы не уверены в собственной компетентности по данному вопросу, то единственным безопасным решением в данном случае будет вызов специальной бригады электриков, которые не только помогут вам составить план проводки в вашем доме, но и выполнят любые работы, связанные с электричеством, без риска для вашей жизни и здоровья.

fb.ru

Схема разводки электропроводки в квартире примеры

Главная » Проводка » В квартире » Составляем и выбираем правильные схемы разводки электропроводки в квартире

Составляем и выбираем правильные схемы разводки электропроводки в квартире

Современная квартира оснащается большим количеством разнообразной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти приборы создают серьезную нагрузку на электросеть.

И если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор домашней техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут такую нагрузку попросту не выдержать. Чтобы избежать связанных с этим проблем, необходимо своевременно выполнить замену электропроводки квартире.

С выполнением всех сопутствующих мероприятий можно справиться собственными силами. Нужно лишь подробно изучить особенности существующих схем эл. проводки в квартире, разобраться в порядке проведения работы и сделать все с соблюдением требований техники безопасности.

Типовые схемы электропроводки в квартире

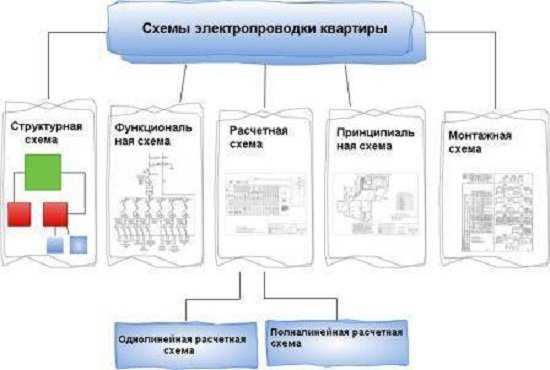

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

места выхода и направления прокладки каждого кабеля;
клемм подсоединения кабелей;
характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Этапы монтажа и замены электрических проводов

При желании с заменой электропроводки в квартире можно справиться собственными силами.

Однако важно помнить, что это потенциально опасная работа, т.к. электричество при неправильном и неосторожном обращении может нанести непоправимые повреждения.

В остальном же следуйте приведенному руководству и все обязательно получится.

Составление плана электрообеспечения

В первую очередь вы должны составить подробный план своей квартиры и указать на нем места установки электророзеток, выключателей и осветительных приборов.

Для большего удобства разбейте всех потребителей на следующие основные группы:

электророзетки;
освещение;
санузел;
электрическая плита (кухня).

К каждой такой группе прокладывается свой кабель от распределительного щита. При подобной схеме монтажа электропроводки в квартире поломка одной из групп не отразится на работоспособности остальных потребителей.

Необходимо сделать оптимальный расчет сечения кабеля по мощности. по току. Чем толще будут используемые жилы, тем больше денег вы потратите на обустройство электропроводки. Слишком экономить на этом не стоит, но обязательно запомните следующий важный нюанс: в случае прокладки одного толстого кабеля ответвления нужно будет выполнять в электрических распределительных коробках.

При этом обустройство слишком большого количества соединений неизбежно приводит к уменьшению надежности электропроводки.

Не подключайте всю электропроводку к одной группе. Санузел лучше всего подсоединять отдельной линией, т.к. подобные помещения требуют соблюдения особых мер предосторожности. Эту линию рекомендуется оснастить УЗО или дифавтоматом .

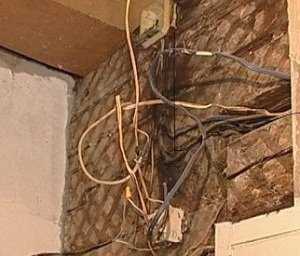

Демонтаж старой проводки

Приступайте к демонтажу элементов имеющейся электропроводки. Обесточьте квартиру при помощи пакетного выключателя в щитке.

Демонтаж проводов начинайте от распределительных коробов. Крышки этих элементов, как правило, располагаются под потолком. Порядок действий следующий:

открывается крышка распределительного короба;
обрезается и изолируется вводный провод;
удаляются все провода.

Если удаление провода невозможно, его необходимо обрезать и максимально качественно изолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступайте к укладке новых в соответствии с выбранной схемой проводки в квартире и предварительно составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по такой схеме в стенах нужно предварительно подготовить штробы. Для этого удобно использовать перфоратор, а ещё лучше — самостоятельно изготовленный штроборез .

Штробы прокладываются строго перпендикулярно либо параллельно поверхности пола – диагональная прокладка проводов запрещена техникой безопасности.

Далее выполняется установка электророзеток, выключателей и распределительных коробов. Для этого в стенах предварительно создаются соответствующие углубления.

Высоту установки розеток и выключателей подбирайте на свое усмотрение. Делайте все так, чтобы в дальнейшем вам было удобно. Единственное важное замечание: розетки следует устанавливать на расстоянии не менее 300 мм от поверхности пола.

Проверка качества работы

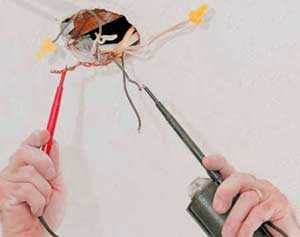

После укладки и закрепления всех проводов в подготовленных каналах, вы должны удостовериться в отсутствии коротких замыканий на смонтированной линии. Такая проверка выполняется при помощи тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазовым индикатором или тестером.

В завершение останется лишь заделать каналы при помощи штукатурки. На этом работы по замене электропроводки завершаются. Чтобы они прошли максимально успешно, надо помнить простые рекомендации по технике безопасности и придерживаться их в процессе выполнения запланированных мероприятий.

Пример монтажа электропроводки в квартире на видео

Разводка электрики в квартире

Составление схемы электропроводки
Расчет материала
Разметка стен
Штробление
Подключение розеток и выключателей
Подключение автоматов и УЗО

Еще недавно домашние электрические сети испытывали сравнительно небольшие нагрузки. В настоящее время количество оборудования и бытовой техники возросло в несколько раз. Соответственно возросла и нагрузка, которую старая проводка в большинстве случаев просто не выдерживает. В связи с этим встает вопрос о ее замене и прокладке новых кабельных линий. В данном случае большое значение приобретает разводка электрики в квартире.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.

После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату .

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Расчет материала

После проведения предварительных расчетов и составления схемы, необходимо рассчитать потребное количество материалов. В первую очередь это касается электропроводки, поскольку именно она обеспечивает нормальную работу приборов и оборудования.

Потребный метраж кабеля рассчитывается исходя из количества розеток, выключателей, приборов освещения и мест их установки. С помощью рулетки измеряется расстояние от щитка до каждой точки. Полученные данные наносятся на схему для последующего суммирования. К общему значению следует прибавить еще 15% на случай возникновения непредвиденных ситуаций.

Запас кабеля нужен при помещении его в гофрированные трубы или кабель-каналы. Из-за нагрева проводов не рекомендуется укладывать их вместе сверх установленных норм. В связи с этим может понадобиться параллельная прокладка, что приведет к дополнительным изгибам и поворотам.

Современная проводка прокладывается с помощью трехжильного медного кабеля. Сечение подбирается согласно рассчитанной мощности с применением специальных таблиц. Если в квартире присутствует стандартный набор бытовой техники и оборудования, то к розеткам подводится провод, сечением 2,5 мм2, а к приборам освещения – 1,5 мм2.

После определения потребности в проводке, проводится расчет всех остальных материалов: выключателей, розеток, светильников, распределительных коробок, гофрированных труб, кабель-каналов, клеммников, креплений и других необходимых изделий. Для подключения всех линий понадобится распределительный щиток. Защита от скачков напряжения осуществляется с помощью стабилизатора. Можно приобрести один мощный прибор для всей квартиры или несколько устройств малой мощности, подключаемых только к той бытовой технике, которая чувствительна к скачкам.

Разметка стен и разводка электрики по квартире

Перед проведением разметки необходимо ознакомиться с развернутым типовой электрической схемой, в которой отмечена каждая комната и все здание целиком. Кроме того, нужно изучить монтажные чертежи, где указано расположение каждого элемента проводки. Здесь же содержится информация о водопроводе, газопроводе, отоплении и других системах. Она необходима, чтобы учесть взаимное влияние всех сетей. Это позволит избежать серьезных ошибок, которые в будущем не смогут быть исправлены.

При выполнении разметки на стены и потолок наносятся обозначения мест, где будут располагаться розетки, выключатели, светильники, распределительные коробки, щиток и другое оборудование. Все необходимые данные берутся из предварительно составленной схемы.

Под установочные коробки заранее отмечаются границы углублений. Необходимо учитывать возможность последующего выравнивания штукатурки, крепления к основному потолку натяжных или подвесных конструкций. Уровень пола может увеличиться за счет дополнительных покрытий паркетом, ламинатом и другими материалами. Данные факторы способствуют уменьшению внутреннего пространства помещения и снижают точность расчетов.

На расчеты влияет отсутствие во многих случаях строгой прямоугольной геометрии помещений. Поэтому необходимо использовать выравнивающие поправки. Все отметки, нанесенные на конструктивные элементы, отображаются в исполнительной схеме, которую необходимо хранить и применять во время последующих ремонтов, чтобы избежать повреждений проложенных линий.

Штробление стен

Для устройства скрытой проводки требуется выполнить штробление стен и потолков. Это довольно трудоемкий процесс, требующий навыков использования специального инструмента и соблюдения определенных правил. В процессе работы происходит выделение большого количества пыли. Поэтому все входы в другие комнаты завешиваются влажной тканью.

Для устройства штроб чаще всего используется болгарка, в которую устанавливается диск с алмазным напылением. Углубления получаются ровными и красивыми. Существенным недостатком является выброс большого количества пыли, от которой не всегда спасают даже респиратор и защитные очки.

Зубило и молоток лучше всего подходят для прокладки штроб в штукатурке. В бетонных или кирпичных стенах практически невозможно сделать канавку. Для работы с такими стенами рекомендуется пользоваться перфоратором.

Наиболее оптимальным вариантом считается штроборез, применяющийся именно для этих целей. По своей сути это модифицированная болгарка с двумя дисками, расположенными на определенном расстоянии между собой. Перемещение по стене осуществляется с помощью специальной платформы. К кожуху предусмотрено подключение строительного пылесоса.

Перед началом работ на поверхностях карандашом отмечаются линии будущей проводки, места установки розеток и выключателей. После этого прорезаются канавки и углубления в отмеченных местах. После укладки проводов и установки розеток выполняется их фиксация гипсом строительным – алебастром.

Подключение розеток и выключателей

Розетки и выключатели являются важнейшими элементами проводки в квартире. Вначале нужно установить распределительную коробку, от которой будут выходить провода к розетке и выключателю. После этого устанавливаются подрозетники, в которые монтируются необходимые электроустановочные изделия.

Для нормального соединения провода с розеткой и выключателем необходимо оставить запас примерно 10-12 см. После всех подключений следует проверить работоспособность установленных приборов. Все работы выполняются при обесточенной электрической сети.

Подключение автоматов и УЗО

Защита однофазных сетей, напряжением 220 вольт, осуществляется с помощью одно- или двухполюсных автоматов. Подключение по схеме TN-C с двумя проводами фазы и нуля выполняется следующим образом: Провод фазы подключается к первой клемме вводного автомата, а затем через клемму № 2 и счетчик распределяется на групповые автоматы. Нулевой провод проходит через счетчик и соединяется с нулевой шиной PEN.

Кроме автоматов, разводка электрики в квартире предусматривает подключение УЗО. Его следует устанавливать только после автомата, чтобы обеспечить защиту вместе со счетчиком в случае увеличения тока.

Если же для ввода в квартиру используется схема TN-C-S или TN-S с тремя проводами фазы, нуля и заземления, схема подключения будет уже другая. Фаза подключается к первой клемме, а ноль – к третьей клемме вводного двухполюсного автомата. Далее фаза со второй выходной клеммы проходит через счетчик и УЗО, а затем распределяется на групповые автоматические выключатели. Ноль также проходит через счетчик и УЗО, после чего подключается к нулевой шине.

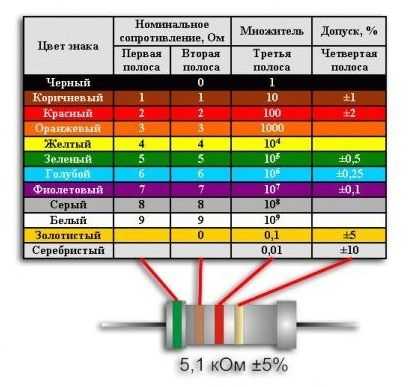

Цветовая маркировка резисторов онлайн
.

Электрика в квартире: составляем схему и монтируем своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков – подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Возможно вам будут интересны:

Декорирование стен в квартире своими руками: обновляем интерьер без капитального ремонта Отделка стен призвана выполнять две функции: защитную – предохранять от деформирования и загрязнений, и декоративную – украшать помещение, помогая создавать эксклюзивный.

Как обустроить фальш-камин в квартире своими руками Камин – один из самых красивых, романтичных и сложных для обустройства интерьерных элементов (особенно, если речь идет о городской квартире). Поэтому.

Арка в квартире своими руками С началом эры евроремонтов домовладельцы по-иному взглянули на своё жилище. Всем изрядно поднадоели тёмные коридоры с множеством задраенных дверей, как в.

Как установить светильники своими руками Потолки покрашены, стены оклеены – значит, ремонт выходит на финишную прямую, и можно приступить к установке светильников. И вот на этой.

Римские шторы своими руками Римские шторы, которые еще называют латинскими или романскими, были придуманы мореплавателями, которые сшивали их по принципу крепления корабельных парусов. Шторы эти.

Источники: http://elektrik24.net/provodka/v-kvartire/sxema-razvodki.html, http://electric-220.ru/news/razvodka_ehlektriki_v_kvartire/2016-09-15-1060, http://samsmogy-remont.ru/electricity/sostavlyaem-shemu-i-montiruem/

remontonly.ru

Схема проводки в однокомнатной квартире: рассмотрим подробно

Возможный вариант схемы электропроводки в однокомнатной квартире

Схема электропроводки в однокомнатной квартире в старых домах в большинстве случаев совершенно не отвечает современным требованиям. Поэтому выполняя ремонт квартиры, следует побеспокоиться о ее обязательной замене.
Это не только избавит вас от массы проблем в будущем, но и обезопасит ваше жилье от возможных пожаров. Ведь согласно статистике, именно короткое замыкание старой проводки является основной причиной пожаров в нашей стране.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
1. Установка выключателей в ванной комнате запрещена
2. В ванной комнате запрещена установка розеток без автоматов УЗО.
3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

А вот преимуществ у скрытой проводки несколько больше:
1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм² медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Обратите внимание! При более точном расчете с учетом таких параметров как вид изоляции, способ прокладки и температура окружающего воздуха пропускная способность провода, скорее всего, будет несколько выше. Но при наших нагрузках эта разница не столь существенна и не окажет кардинального влияния на конечный результат.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Обратите внимание! Что для питания сети освещения обычно образовывают группу с номинальным током не выше 16А. При этом, согласно п.6.2.3 ПУЭ,, она не должна содержать более 20 ламп накаливания или розеток одновременно. А многоламповые люстры считаются как один потребитель с соответствующей нагрузкой.

Обычно план электропроводки однокомнатной квартиры может быть выполнен одной или двумя такими группами. Ведь 5кВт для ее питания вполне достаточно, а разделение на группы зачастую делают только исходя из соображений безопасности и удобства.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО.

Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм² или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
3. Необходимость монтажа распределительного шкафа в квартире.

Обратите внимание! При монтаже распределительного щита в квартире ,согласно п.7.1 ПУЭ, он должен быть оборудован в удобном для обслуживания месте, не иметь оголенных частей, закрываться на замок, располагаться не ближе 50 см от трубопроводов, быть изготовлен из несгораемых материалов, а автоматические выключатели должны быть установлены только на фазных проводах.

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Вывод

Соблюдая наши нехитрые рекомендации по правилам расчета и выбора схемы электроснабжения однокомнатной квартиры, вы без труда смонтируете надежную и долговечную электросеть.
При этом ее надежность и запас прочности будет отвечать самым высоким стандартам. А при качественном монтаже безопасность такой электросети будет отвечать всем нормам ПУЭ и не приведет к пожару или другим неприятным ситуациям.

elektrik-a.su

Схема электропроводки | Заметки электрика

Здравствуйте, уважаемые гости и постоянные читатели сайта «Заметки электрика».

В своих статьях я неоднократно Вам твердил, что любые электромонтажные работы необходимо выполнять по проекту.

В проекте, согласно ПУЭ и другой нормативной литературы, рассчитаны все нагрузки, произведен выбор необходимого электрооборудования, сечения кабелей и проводов, их марки и длины, составлена схема электропроводки на плане помещения и в виде однолинейной принципиальной схемы.

В этой статье мы подробно рассмотрим схему электропроводки на примере магазина «Промтовары». Данный пример можно с легкостью применить для самостоятельного составления схемы электропроводки Вашей квартиры или дачи.

Почему я взял в пример магазин?

Да потому, что в настоящее время монтаж электропроводки этого магазина начал выполнять мой коллега. А после завершения всех его работ мне предстоит выполнить ряд приемо-сдаточных испытаний электропроводки, о которых я расскажу в других своих статьях.

Технические условия на электроснабжение магазина

Магазин «Промтовары» расположен на первом этаже на площадях квартиры жилого многоквартирного дома. После подачи заявки на технологическое присоединение, от энергоснабжающей организации были получены технические условия. Всю процедуру получения технических условий я рассказывать сейчас не буду. Об этом Вы можете узнать, прочитав пример технических условий на электроснабжение гаража.

В технических условиях магазину была присвоена 3 категория электроприемников, выделена мощность 8 (кВт) при трехфазном питающем напряжении 380 (В).

Для третьей категории электроприемников достаточно одного источника питания (ввода), а перерыв в электроснабжении допустим до 24 часов.

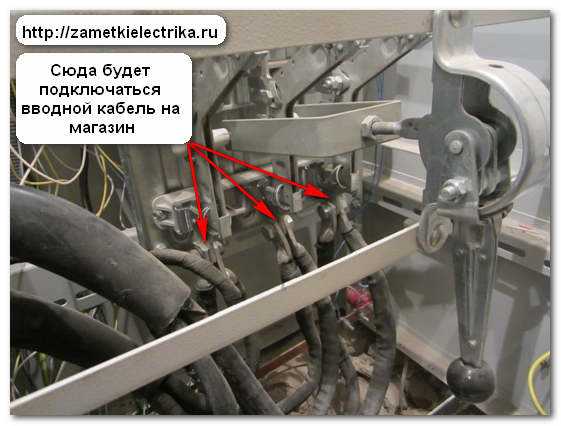

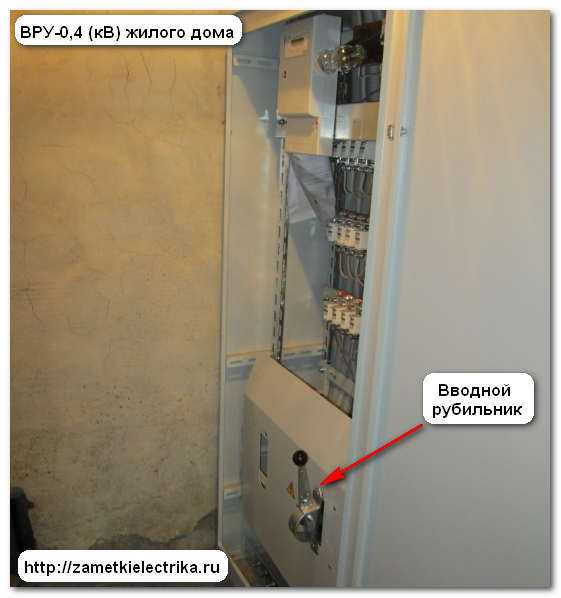

Точка подключения магазина, согласно техническим условиям, принята с наконечников вводных кабелей в ВРУ-0,4 (кВ) жилого дома. Вот фото:

В магазине необходимо установить вводной электрический распределительный щит (ЩР), состоящий из:

После завершения проекта электроснабжения магазина «Промтовары» его требуется представить на согласование в «Городские сети». Включение магазина на постоянное электроснабжение возможно только после заключения договора с энергосбытовой компанией и по акту допуска Управления по технологическому и экологическому надзору Ростехнадзора.

Проект схемы электропроводки магазина. Ввод

Для электроснабжения магазина промышленных товаров применяется электрическая сеть с системой заземления TN-C-S (нейтраль питающего трансформатора глухо заземлена).

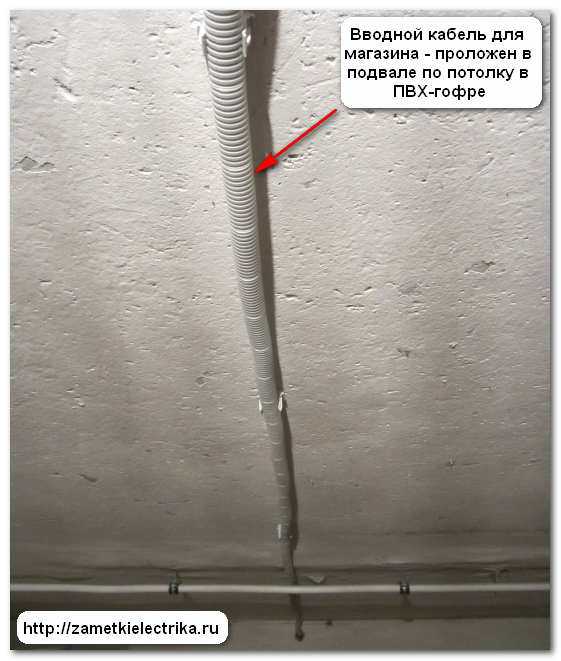

Вводной питающий кабель марки ВВГнг (5х6) прокладывается открыто в ПВХ-гофрированной трубе по потолочному перекрытию подвала до металлического вводного распределительного щитка (ЩР) магазина. Крепится ПВХ-гофра к потолку с помощью пластиковых клипс. Мне нравится такой вид крепления — быстро, надежно и смотрится эстетично, особенно когда прокладываешь несколько параллельных кабелей.

А Вы знаете какие марки кабелей и проводов можно применять для выполнения схем электропроводки? Если нет, то знакомьтесь с таблицей выбора марок кабелей и проводов.

Нулевой рабочий N и нулевой защитный РЕ проводники вводного кабеля для магазина подключаются в ВРУ-0,4 (кВ), соответственно, на нулевую шину N и шину РЕ (ГЗШ).

Привожу однолинейную схему перечисленных выше подключений. Так нагляднее.

Проект внутренней схемы электропроводки магазина

Вводной кабель ВВГнг (5х6) приходит в распределительный щит магазина (ЩР). Фазы А, В и С подключаются на вводной трехфазный (трехполюсный) автоматический выключатель ВА47-29 с номинальным током 32 (А). Нулевой рабочий N проводник подключается к трехфазному счетчику СЕ-301 прямого включения с классом точности 1,0, а с него уходит на нулевую шину N. Нулевой защитный РЕ проводник подключается сразу на шину РЕ.

При подключении вводного кабеля соблюдайте цветовую маркировку жил.

Трехфазный счетчик СЕ-301 (Энергомера) устанавливается в распределительном щите (ЩР) магазина на DIN-рейку. Устанавливать счетчик нужно в соответствие с его техническим паспортом и ПУЭ. Более подробно об этом читайте в статье про правильную установку счетчика.

Сразу же после счетчика установлен ограничитель мощности ОМ-630-5/35, который управляет с помощью модульных контакторов КМ-40-40 двумя секциями нагрузок. Это значит, что при превышении потребляемой мощности более 8 (кВт) в начале отключится 1 секция нагрузок, к которой подключена только тепловая завеса. Если и дальше мощность будет превышать 8 (кВт), то контактор отключит 2 секцию нагрузок, с которой питается все остальное электрооборудование.

Про трехфазный ограничитель мощности ОМ-630 я еще не писал статьи. Зато недавно делал подробный обзор однофазного ограничителя мощности ОМ-110.

Ниже представляю Вашему вниманию однолинейную принципиальную схему электропроводки магазина «Промтовары» (кликните на схему для увеличения):

Забыл сказать, что вся коммутация распределительного щита выполнена с помощью медного провода ПВ-1 сечением 6 кв.мм.

Маркировка на схеме «/» и «///» обозначает количество фаз. В первом случае — это однофазная нагрузка, во втором — трехфазная. Из схемы выше видно, что все наши потребители являются однофазными, но их питание взято с разных фаз, для обеспечения равномерности загрузки трехфазной питающей сети.

Ну вот мы плавно подобрались к распределительным группам.

Распределительные группы магазина

На однолинейной схеме электропроводки магазина указаны 7 распределительных групп или линий. Кому как удобно называть.

Распишем эти группы:

тепловая завеса (гр. 1)
розеточная линия помещений № 1, 2 (гр. 2)
розеточная линия помещения № 1 (гр. 3)
канальный вентилятор (гр. 4)
освещение помещений № 1, 5, наружное освещение (гр. 5)
освещение помещений № 2-4 (гр. 6)
ПОС — пожарно-охранная сигнализация (гр. 7)

Все перечисленные групповые сети электропроводки выполняются кабелем ВВГнг-LS и прокладываются в ПВХ — гофре за листами гипсокартона и подвесным потолком. Для каждой группы имеется свой аппарат защиты с определенными характеристиками в зависимости от мощности потребителя.

Привожу Вам расчетную схему электропроводки магазина, где для каждой группы указаны:

мощность нагрузки, (кВт)
номинальный ток нагрузки, (А)

(нажмите на картинку для увеличения)

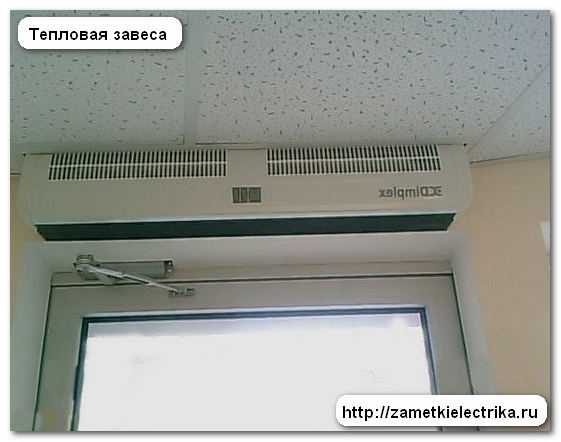

Например, тепловая завеса имеет расчетную мощность 3,5 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты применяется дифференциальный автоматический выключатель АД12 с номинальным током 25 (А) и уставкой дифференциального тока 30 (мА). Длина кабельной линии равна 15 (м).

Еще пример, канальный вентилятор мощностью 0,1 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты используется автоматический выключатель ВА47-29 с номинальным током 16 (А). Длина кабельной линии равна 10 (м).

Имея в наличие расчетную схему электропроводки Вы без всяких проблем приобретете необходимый материал для выполнения электромонтажа. Приведу Вам мои полезные статьи по теме приобретения электрооборудования и электротехнических изделий:

Монтажная схема электропроводки магазина

Чтобы перейти к монтажной схеме электропроводки магазина «Промтовары» необходимо познакомиться с планом (экспликацией) его помещений, где обозначены наименования комнат.

Всего в магазине имеется 5 помещений:

1 — торговый зал
2 — комната персонала
3 — коридор
4 — санузел
5 — тамбур

Вот таблица с указанием их наименований, площади и характеристик, согласно ПУЭ.

В моем примере силовая и осветительная сети разбиты на два разных чертежа, чтобы не было путаницы при чтении схемы. Чаще бывает наоборот, вся монтажная схема электропроводки изображена на одном чертеже, поэтому силовую и осветительную сеть обозначают в таком случае разными цветами.

На монтажной схеме Вы увидите:

все пути прокладки кабелей групповых линий
места установки распределительных коробок
места установки всех розеток и выключателей
места установки светильников и электрических устройств

Надеюсь Вы знаете все способы соединения проводов в распределительных коробках, которые разрешены ПУЭ.

Предварительно скажу, что при монтаже электропроводки соединение проводов для силовых нагрузок будет осуществляться с помощью сварки, а для цепей освещения с помощью клемм Wago.

Силовая схема электропроводки магазина

На силовой схеме показаны места установки силового электрооборудования (тепловая завеса и канальный вентилятор) и розеток.

В торговом зале всего установлено 6 розеток. Две из них запитаны с гр. 2, а остальные четыре — с гр. 3. Тепловая завеса стоит на входе в магазин (в тамбуре) и получает питание с гр. 1. В комнате персонала установлены две розетки, питающиеся с гр. 2. и канальный вентилятор, который получает питание от гр. 1 через одноклавишный выключатель.

Розетки применяются двойные для скрытой установки и располагаются на высоте 30 (см) от пола. Более подробно про розетки читайте следующие мои статьи:

Схема освещения магазина

Согласно проекта, в магазине предусмотрено общее равномерное освещение. Выбор и расстановка светильников соответствует требованиям СанПин 2.2.1/2.1.1.1278 — 03.

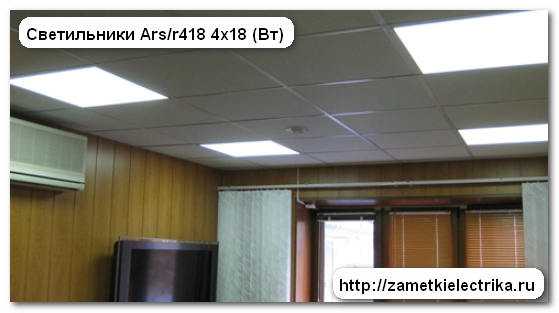

В помещении торгового зала установлены 9 светильников типа Ars/r418 4х18 (Вт) с люминесцентными лампами. Такие же светильники используются в комнате персонала в количестве двух штук.

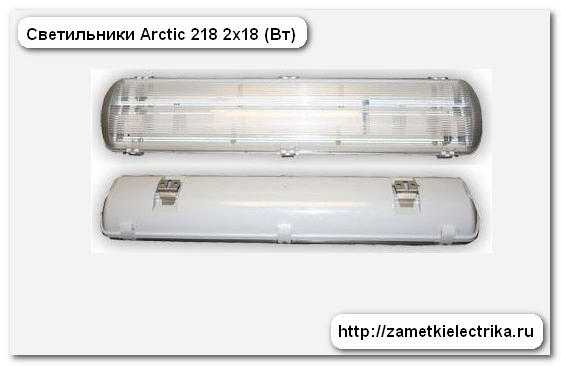

В тамбуре закреплены два светильника Arctic 218 2х18 (Вт).

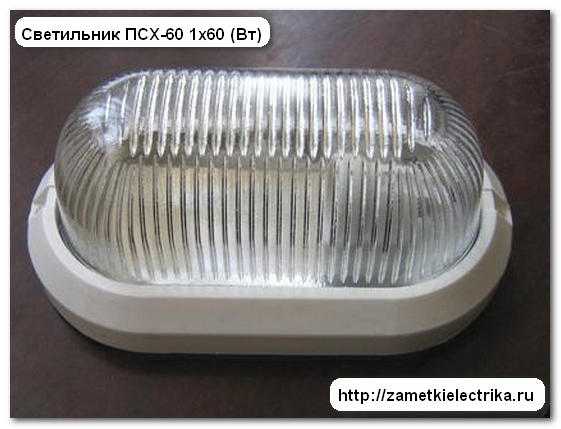

Для наружного освещения у входа в магазин применяется один светильник ПСХ-60 1х60 (Вт) с лампой накаливания. Такие же светильники в количестве четырех штук используются для освещения санузла и коридора.

Одноклавишные и двухклавишные выключатели расположены на расстоянии 80 (см) от пола. Это расстояние не нормируемое и Вы можете произвести их монтаж так, как Вам удобно. Более подробно об этом читайте в статье про установку розеток и выключателей.

P.S. Ну вот в принципе и все, что я хотел рассказать Вам про схему электропроводки на примере магазина «Промтовары». Материал данной статьи можно использовать даже при проектировании схемы Вашей квартиры, дачи или коттеджа. Если у Вас есть вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Схема электропроводки в квартире | Заметки электрика

Типовая схема электропроводки в квартире

Электрическая проводка квартиры | elesant.ru

От автора

Электрическая проводка квартиры

Групповые квартирные линии (цепи) проводки

Трехфазная электрическая проводка квартиры

Другие статьи раздела: Электрические сети

Схемы общей электропроводки

Что бы еще почитать?

Электрическая схема квартиры. Проект и монтаж электропроводки в квартире

Электричество в квартире

Схема электропроводки в квартире

Планирование и распределение

Планирование электропроводки квартире

Подготовка к прокладке электропроводки в квартире

Монтаж проводки в квартире

Монтаж электрогарнитуры

Проверка электропроводки и подключение электроприборов

Выбор материалов

Домашний мастер

Схема разводки электропроводки в квартире примеры

Составляем и выбираем правильные схемы разводки электропроводки в квартире

Типовые схемы электропроводки в квартире

Структурная

Функциональная

Принципиальная

Этапы монтажа и замены электрических проводов

Составление плана электрообеспечения

Демонтаж старой проводки

Прокладка новых электрических кабелей

Проверка качества работы

Рекомендации по безопасному выполнению установки

Пример монтажа электропроводки в квартире на видео

Разводка электрики в квартире

Составление схемы разводки электропроводки

Расчет материала

Разметка стен и разводка электрики по квартире

Штробление стен

Подключение розеток и выключателей

Подключение автоматов и УЗО

Электрика в квартире: составляем схему и монтируем своими руками

Составляем схему электропроводки в квартире

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

Нормы и стандарты, которые нужно учесть при прокладке проводов

Выбор проводов и фурнитуры

Как провести проводку в квартире своими руками

Возможно вам будут интересны:

Схема проводки в однокомнатной квартире: рассмотрим подробно

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Расчет электрической сети однокомнатной квартиры

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Вывод

Схема электропроводки | Заметки электрика

Технические условия на электроснабжение магазина

Проект схемы электропроводки магазина. Ввод

Проект внутренней схемы электропроводки магазина

Распределительные группы магазина

Монтажная схема электропроводки магазина

Силовая схема электропроводки магазина

Схема освещения магазина

Добавить комментарий Отменить ответ
