Электрический теплый пол на деревянный пол

Содержание статьи

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении.

Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Монтаж электрического теплого на деревянный пол



Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона.

В отдельных случаях возникает необходимость укладки теплого электрического пола ( нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной. Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом. Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля. Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м2.

©Opolax.ru

Другие Инструкции по устройству полов





Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом - не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия 60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1.0
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат Gulfstream МГС2 (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (0,5 м²)
  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Нагревательный мат NanoThermal (1 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
  • Общая мощность системы: 200 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

Обратиться к производителю

  • Рассчитаем площадь укладки
  • Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

Теплый пол на деревянный пол. Деревянное основание и устройство

На первый взгляд может показаться, что теплый пол на деревянный пол – скорее мечта, чем реальность. Ясно же, что бетонная стяжка и дерево понятия не совсем совместимые. Однако, там, где невозможен стандартный способ укладки, помогут новые подходы. Теплый пол на деревянной основе имеет свою специфику. Зная нюансы установки можно получить безопасный теплый пол, который наполнит ваш дом комфортом и уютом.

Сегодня на деревянную основу укладывают либо водяной, либо электрический вариант. Правда, надо признать, что водяной теплый пол деревянная система значительно более востребован.

Проблемы установки теплого пола

Необходимо сразу предупредить, что технология монтажа элементов нагрева на деревянную основу отличается от стандартной схемы. Обязательно наличие верхней цементной стяжки в этом случае невозможно – большой вес покрытия может привести к деформации лаг и чернового пола. Как же поступить в этом случае?

Так как теплопроводность дерева намного ниже, чем у бетонного раствора, расположение трубопровода теплого пола должно быть максимально приближено к верхнему декоративному покрытию. Именно здесь возникают определенные проблемы:

  1. Сохранность магистрали от внешнего механического воздействия.
  2. Обеспечение максимальной теплоотдачи системы, без потерь энергии на компенсацию тепловых потерь от фундамента.

На первый взгляд решение этих задач не может быть связано в одну общую схему монтажа водяного теплого пола. Деревянная система устройства покрытия традиционно не предусматривает установку водяных, а тем более электрических систем отопления. Следовательно, необходимо было разработать уникальную схему монтажа, комплектующие для практической реализации подогрева покрытия.

Практические способы монтажа

Для обеспечения сохранности тепловой трассы были сделаны несколько отличающихся систем установки. Все они предусматривают дополнительные элементы, которые не только защищают конструкцию, но и обеспечивают их фиксацию.

  • Модульная схема

На подготовленное основание со специальными канавками укладываются трубопроводы.

Это может быть покрытие заводского производства или сделанное самостоятельно. Преимущества этого способа заключается в минимизации тепловых потерь. Для заводских моделей монтаж не представляет особых трудностей. Важно рассчитать технологические и эксплуатационные параметры системы, а также расстояние между трубами.

Штробирование монтажных канавок в деревянном основании собственными силами – процесс трудоемкий. Для него потребуется специальный инструмент и определенные навыки работы по дереву. Но важным преимуществом такой схемы является отсутствие полимерных слоев, как в заводских моделях. Конструкция получается полностью деревянная, за исключением защитной оболочки из фольги.

Принцип этой схемы заключается в укладке магистралей между установленными рейками на черновом полу.

Это один из самых простых способов, но и в то же время – не совсем надежный. Толщина защитных реек выбирается в зависимости от диаметра трубопровода, а ширина – по расстоянию магистралей друг от друга. Это не всегда можно реализовать в комнатах с нестандартными размерами. Большая часть тепловой энергии будет расходоваться на обогрев монтажных элементов.

На заметку

Для небольших помещений – до 30 кв. м. можно установить электрический пол, причем самым приемлемым вариантом является ИК пленочный пол.

Теплый пол на деревянное основание: технология поэтапного устройства

Подготовительные работы

Заведомо, еще на стадии планирования, нужно хорошо представлять каким будет в дальнейшем финишное покрытие. Это необходимо для правильного расчета будущего пола, гидравлики, шага укладки, возможных потерь тепла и т. д.

Как оценить состояние основания

Деревянная основа состоит из досок, которые должны располагаться в достаточной близости друг к другу. Обнаруженные после обследования незначительные щели заделывают теплоизоляционным материалом. Конечно, так просто бывает далеко не всегда. Иногда даже невооруженным глазом можно заметить, что деревянная конструкция уже физически изношена, значит, ее лучше демонтировать. Такая необходимость возникает и в других случаях, скажем, если

  • ее надо будет утеплить;
  • если лаги расположены с шагом более 60 см: в этих случаях рекомендуется установить между ними по центру еще одну дополнительную;
  • старые доски часто имеют разную толщину – их нужно будет подогнать на строгальном станке с учетом, перепады высот должны быть меньше 2 мм.

На заметку

Как известно, в этих случаях подложка не предусмотрена, поэтому выравнивать основание придется по максимуму, ведь теплый пол на деревянный пол устраивают на совершенно ровное основание.

Предварительная теплоизоляция основания

Когда система лаг будет приведена в порядок, переходят к устройству фальшпола. По нижней части лаг прибивают, к примеру, влагостойкую фанеру. Она послужит опорой для утеплителя, который укладывают между лаг. Однако, до этого на лаги стелют паро- и гидрозащитную пленку и пристреливают степлером.

Одним из самых популярных вариантов считаются плиты минваты, имеющие плотность 35-40 кг на куб. м. Оптимальная толщина утеплителя – порядка 1000 мм. Аналогичной пленкой покрывают слой утеплителя.

Внимание

Использовать обычную пленку в этих целях не рекомендуется, так как из-за нее конденсирует влага, которая увлажняет утеплитель.

Настил досок


Настал момент вспомнить об обработанных досках . Их начинают укладывать особым образом, оставляя между соседними по 20 мм, предварительно придав торцевым частям досок с одной стороны полукруглую форму. На этом подготовка, которую предполагает деревянная система водяного теплого пола, заканчивается.

Необходимость отражающего слоя

Дерево имеет низкий коэффициент теплопроводности, поэтому обеспечить должную эффективность системы «теплых полов» в таком виде не может. Ситуацию исправляют, уложив отражающий слой из толстой рулонной фольги. Как он действует? Теплоноситель при прохождении по трубам нагревает фольгу, а она, в свою очередь, отражает тепло и переправляет его вверх. При этом никаких тепловых потерь нет, так как тепло в полном объеме передается финишному покрытию. Вообще-то, если точно следовать правилам, то трубы нужно помещать не в фольгу, а в особые короба из алюминия или стальные желоба, но стоимость работ от этого сильно увеличивается, а фольга, которая стоит значительно меньше, тоже неплохо справляется с поставленной задачей.

Укладка труб


Вдоль паза, по которому должна пройти труба, раскатывают рулон фольги. Лучшим материалом для самостоятельного монтажа считается сшитый полиэтилен или металлопластик. Нарезанные трубы между собой соединяются при помощи специального «паяльника» или «утюжка» и оборачивают фольгой, которую крепят к настилу из дерева, используя мелкие гвозди или скобы строительного степлера.

Трубы могут не удерживаться в ячейках, поэтому их обязательно необходимо зафиксировать к основе, используя металлические пластины. По одной из них прибивают на пиках изгиба, а другие – по длине на расстоянии 100 см друг от друга.

Подключение и тестирование

Уложив всю систему из труб, переходят к последнему очень важному этапу установки – подключению к системе отопления. При самостоятельном выполнении монтажа, возможно, и не стоит использовать сложные конвертерные схемы, можно удовлетвориться и ручным управлением. Хотя подключать систему «теплый пол» по деревянному основанию можно по любой другой известной технологии, благо имеется их довольно много.

Работы по устройству системы можно считать окончательно завершенными после тестирования – ее прогоняют в течение двух-трех дней под максимальной нагрузкой.

Для наглядности можно дополнительно посмотреть видео монтаж такой системы на деревянное основание.

Финишное покрытие

Довольно часто в качестве финишного покрытия на такой пол используют ламинат или доску, укладываемую замковым способом. Однако нельзя не считаться с низкой теплопроводности древесины, необходим грамотный расчет системы. В любом случае наиболее эффективная с этих позиций – керамическая плитка.



© 2021 prestigpol.ru

Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

  1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
  2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
  3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

  • температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
  • нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
  • нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

  • выравнивающая растворная стяжка;
  • утеплитель;
  • греющий кабель или пластиковые трубы;
  • выравнивающая стяжка, которая закрывает теплый пол;
  • финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

  • произвести демонтаж верхнего покрытия пола и чернового пола;
  • проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
  • далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
  • затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
  • после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
  • черновой пол необходимо покрыть антисептиком;
  • затем на него кладется пергамин;
  • далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
  • на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
  • периметру каждого листа на дистанции 150-200 мм между ними;
  • щели, которые есть между листами фанеры, нужно зашпаклевать;
  • прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

  • пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
  • необходимо произвести демонтаж плинтусов;
  • произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

  • выполняется демонтаж плинтусов;
  • настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

  1. Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
  2. Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
  3. Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
  4. Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
  5. Максимальная длина одного отрезка пленки должна быть не более 15 метров.
  6. Нельзя выполнять укладку теплого пола при низкой температуре.
  7. Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

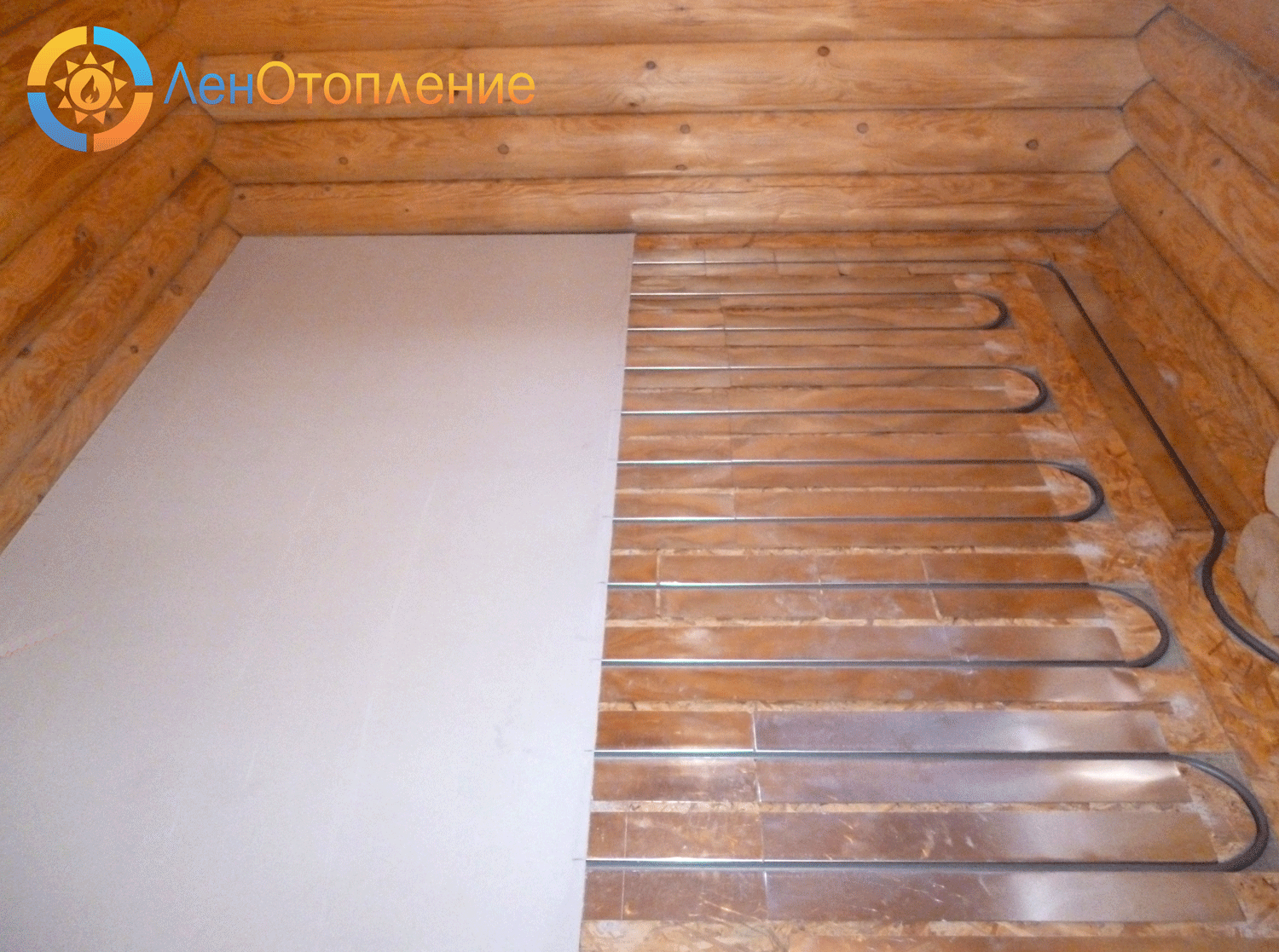

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

  • на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
  • помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
  • есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

  1. На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
  2. После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
  3. На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
  4. Доски закрепляются с лагами посредством саморезов.
  5. Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
  6. Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
  7. По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
  8. Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
  9. На следующем этапе нужно раскатать полосы фольги от стены до стены.
  10. Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
  11. Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
  12. Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
  13. По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
  14. «Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
  15. Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
  16. По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
  17. Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
  18. Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
  19. Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
  20. Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

  • инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;

    Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.

  • фольгированный утеплитель, который размещают по всей площади комнаты;
  • полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
  • фольгированный и строительный скотч;
  • фанера для двух слоев настила;
  • отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

  • острый строительный нож;
  • ножницы;
  • отвертки;
  • плоскогубцы.

Процесс выполнения работы:

  • изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
  • поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
  • изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
  • после этого их стыки склеиваются посредством фольгированного или строительного скотча;
  • когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
  • обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
  • на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
  • полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
  • затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
  • важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
  • в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
  • одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
  • после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
  • уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
  • далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
  • стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
  • после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
  • другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
  • затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
  • термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
  • точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
  • прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
  • после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
  • затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
  • на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
  • в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
  • если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
  • на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
  • по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
  • далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
  • и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

Теплый пол под плитку в деревянном доме

   В деревянном доме стены и пол помогают сберечь тепло и уют, в таком доме комфортно находиться при любых погодных условиях.

   Дощатый пол, ламинат и паркет — теплые материалы, их редко обогревают, но во влажных помещениях, например, на кухне или в ванной комнате плитка правит бал. Керамика и керамогранит легко моются, это долговечные и влагостойкие материалы, но даже при комнатной температуре стоять на них босиком холодно.

   Теплый пол в виде греющих матов или кабеля отлично подойдет для решения этой проблемы.

   Самое важное тут — подготовить черновую поверхность поверх дерева — лагов или досок. Нужно решить две задачи:

  1. Организовать гидроизоляцию
  2. Создать ровную гладкую подложку, на которую ляжет плиточный клей.

   Полиэтиленовая пленка не позволит влаге или плиточному клею пройти сквозь пирог пола, но на лаги её не уложишь без подготовки. Если между лагами не более 40 см, то лист фанеры в пару сантиметров защитит пленку от истирания.

   Когда гидроизоляция готова, пора перейти к подложке под плитку. Специалисты рекомендуют применять листовые материалы типа ГВЛ, ЦСП или ОСП. Уложите два слоя вразбежку: со смещением, чтобы швы не совпадали: так механические нагрузки распределятся лучше.

   Переходим к укладке теплого пола. Полезный совет: сначала нанесите тонкий слой клея, уложите на него мат, дайте схватиться, и потом доливайте клей до нужного уровня. Таким образом вы закрепите греющий кабель на равной глубине под плиткой, что даст более равномерный прогрев.

   При монтаже теплых полов в плиточный клей рекомендуем использовать специальные типы клея для теплых полов или пластификаторы, улучшающее сцепление плитки с основой.



Выбор нагревательных матов  по площади обогрева:

0,5 м² | 1 м² | 1,5 м² | 2 м² | 2,5 м² | 3 м² | 3,5 м² | 4 м² | 4,5 м² | 5 м² | 5,5 м² | 6 м² | 6,5 м² | 7 м² | 7,5 м² | 8 м² | 8,5 м² | 9 м² | 9,5 м² | 10 м² | 11 м² | 12 м²| 13 м² | 14 м²| 15 м² | 16 м²

Выбор нагревательных матов по торговым маркам:


Быстрый переход в разделы:




Расчёт площади обогрева производится по формуле

S обогрева = S общая - (S мебели + S бытовой техники)

где, S общая = a x b

  • Отступ от стен - 50мм
  • Отступ от мебели и бытовой техники - 100мм

Для каждого отдельного помещения деревянного дома площадь рассчитывается индивидуально.

Пример расчёта для спальни

Общая площадь спальни (S общая) = 20 м²

Площадь мебели, бытовой техники с учётом отступов: (S мебели + S быт. техники + S отступы) = 7 м²

20 м² - 7 м² = 13 м²

Полученная цифра = 13 м². Из таблицы выше следует выбирать ближайшее меньшие значения*. Т.е. в нашем случае площадь обогреваемой поверхности ДО 13 м² из таблицы выбираем диапазон 11,0 м²-13,0 м².

(*если Вы выберите большее значение площади тёплого пола чем площадь помещения это приведёт к тому что тёплый пол не поместиться в помещение)

Заявка на звонок

Телефон

Ваш номер будет использован только для обработки данного заказа.

Заказать звонок

Электрические системы: легкость монтажа и большой ассортимент

Классическим вариантом считается монтаж системы теплого пола на основе нагревательного кабеля – резистивного или саморегулирующегося. Использование первого позволяет сэкономить на покупке материалов, второго – получить максимально удобную и безопасную систему.

Чтобы упростить монтаж теплого пола в частном доме из дерева, можно выбрать усовершенствованный вариант – купить электрические нагревательные маты. Они представляют собой прочную сетку, на которой в заводских условиях разложен и зафиксирован кабель. Покупателю уже не нужно выполнять эти действия – достаточно уложить маты по составленной схеме.

Есть возможность получить эффективную систему обогрева с еще меньшими усилиями: для этого можно приобрести пленочный инфракрасный теплый пол. Пленка состоит из двух плотных слоев полимерного материала, между которыми расположены тонкие токопроводящие элементы. Они излучают инфракрасные волны, которые нагревают предметы, находящиеся в помещении. Пленочный пол укладывается с минимальными трудозатратами непосредственно под напольное покрытие. Он не увеличивает высоту пола, поэтому его можно использовать даже в деревянных домах с низкими потолками.

Водяные системы: экономичность и безопасность

Монтаж теплого пола на основе труб водяного отопления сложнее, чем сборка электрической системы. Тем не менее, водяные теплые полы остаются востребованными, и тому есть как минимум две причины:

  • при их эксплуатации не расходуется электроэнергия – а значит, не приходится платить за нее
  • водяные системы полностью исключают риск короткого замыкания и возгорания, превосходя по критерию безопасности электрические теплые полы.

Каким должен быть окончательный выбор?

Он всегда делается в индивидуальном порядке и зависит от целого ряда факторов:

  • площади и конфигурации помещений, которые нужно обогревать
  • наличия или отсутствия основной системы отопления с радиаторами
  • конструкции и технического состояния пола
  • вида напольного покрытия, которое будет укладываться после монтажа системы.

Оцените все факторы, примите к сведению рекомендации из этой статьи, и вы сможете грамотно выбрать теплый пол для укладки в деревянном доме.

НАШИ ПРЕИМУЩЕСТВА:





Электрические полы с подогревом под деревянными и ламинатными полами

Лучшая порода древесины для теплого пола

Ламинат

Что это: Изделие из многослойных деревянных полов. сплавлены вместе в процессе ламинирования. Доски переплетаются. Доски обычно имеют толщину 7-8 мм. (Обратите внимание, что виниловый ламинат не подходит для нашей системы пленочных матов. Вместо этого следует использовать нашу линейку Webtech)

Каковы преимущества: Износостойкий, экономичный, простой в обслуживании и установке.Не деформируется легко.

Подходит для полов с подогревом: Идеально подходит для полов с подогревом благодаря своей толщине и отличной устойчивости.

Паркет из паркетной доски

Что это: это верхний слой натурального дерева, наклеенный на фанеру. Обычно между 14-18 мм толщиной

Каковы преимущества: выглядит как сплошной пол, можно часто шлифовать и красить, Износостойкий, термостойкий и не склонный к деформации.Часто устанавливается как плавающий пол.

Подходит ли это для полов с подогревом: паркетная доска также идеально подходит для полов с подогревом отопление как стабильное хорошо справляется с теплом. Чем тоньше инженерный пол, тем легче переносится тепло. через.


Массив дерева

Что это: Доска из одной породы дерева

В чем преимущества: можно многократно шлифовать и покрывать лаком

Подходит для полов с подогревом: Не совсем.Он очень легко коробится и не может быть плавающим, но вместо этого привинченным.

Всегда консультируйтесь с поставщиком напольных покрытий относительно пригодности вашего деревянного пола и теплого пола.

9 Ключевые моменты безопасного использования электрического теплого пола под деревянными полами

(1) Содержание влаги

Это в основном проблема с массивными деревянными полами, но важно, чтобы влажность пола поддерживалась на уровне 8% или меньше, чтобы избежать деформации.Уточняйте у производителей при заказе и убедитесь, что древесина транспортируется. и хранится в сухом помещении

(2) Толщина деревянного настила

Древесина не является хорошим проводником тепла, поэтому чем она тоньше, тем выше мощность системы и тем быстрее нагревается время до. Максимальная рекомендуемая толщина - 18 мм.

(3) Плавающий пол

Очевидно, вы не сможете прибить деревянный пол, если подложите под него электрический теплый пол.Все этажи должны быть плавающий. Можно приклеить деревянный пол, но нужен другой коврик. Звоните в офис для уточнения деталей.

(4) Подложка для пола деревянная

Можно использовать специальную деревянную подложку для пола поверх электрического коврика для теплого пола, но убедитесь, что это тонкий и не отражающий тип фольги.

(5) Максимальная температура пола

Деревянные полы не должны иметь температуру выше 27 ° C. Комнатные термостаты должны иметь напольный датчик, который автоматически закрывается. полов с подогревом, если температура пола превышает эту температуру.Все термостаты Rayotec оснащены напольными датчиками. для защиты напольного покрытия.

(6) Дайте вашему напольному покрытию акклиматизироваться

После того, как вы уложили деревянный пол, не включайте теплый пол, пока пол не акклиматизируется. Продолжительность времени зависит от толщины древесины, но обычно составляет 7-14 дней.

(7) Расширительный зазор

Вокруг пола всегда следует оставлять компенсационный зазор. Обычно это 10-30 мм (обратитесь к поставщику напольных покрытий. Больше подробностей).

(8) Заземленная система

Убедитесь, что продаваемый вами пол с подогревом заземлен по соображениям безопасности, даже если он не установлен во влажной среде. номер. Все электрические коврики для подогрева пола Rayotec заземлены.

(9) Изоляция

Всегда используйте подходящую изоляцию под электрическими полами с подогревом. Это не только сокращает время прогрева и бега. стоит, но он также защищает маты. Rayotec поставляет передовую систему Palziv, которая не только защищает ваш пол. нагревательные маты, но обладают фантастическими изоляционными свойствами и эффектом гашения звука при падении ног.

Как установить электрическое лучистое тепло под деревянными полами | Руководства по дому

Системы электрического лучистого теплого пола могут быть установлены под деревянными полами, работая из подвала или из подвального помещения. Это самый простой и экономичный способ установки лучистого электрического тепла под готовые деревянные полы; это также наименее трудоемко. Вам придется удалить изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.

Определение площади, подлежащей обогреву

Системы теплого пола бывают двух типов - нагревательный кабель и нагревательные маты. Самостоятельным мастерам проще всего установить комплекты нагревательных матов, поскольку они объединяют нагревательный кабель с фольгированным теплоотражателем и сеткой, которая позволяет легко прикрепить их к сторонам балок пола с помощью простого скобозабивного пистолета. Коврики с подогревом бывают трех стандартных размеров для размещения между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длине от 5 футов до 30 футов.Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого обогреваемого пролета.

Установите нагревательные маты

Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался воздушный зазор 2 дюйма. Самый простой способ обеспечить равномерный зазор в 2 дюйма - провести линию по внутренней стороне балки пола на расстоянии 2 дюймов от пола, а затем разместить отражатель из фольги ровно по этой линии. Закрепите нагревательные коврики на месте, установив скобы через каждые 4–6 дюймов.Этот проект может выполнить один человек, но помощник сделает его менее неудобным.

Электрические соединения

Подключите все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются непрерывной нагрузкой, поэтому потребляемый ток всеми матами в любой данной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80% - это требование Национального электротехнического кодекса. Другое требование кодекса - все соединения должны выполняться в утвержденной распределительной коробке.

Инструкции производителя

Изучите инструкции, прилагаемые к комплектам теплоизмерительных ковриков, которые вы купили, потому что каждый производитель предъявляет несколько разные требования к таким деталям, как установка термочувствительной лампы для пола.

Разрешения и проверки

Свяжитесь с местным строительным отделом перед началом этого проекта, потому что в большинстве юрисдикций вам необходимо приобрести разрешение на электромонтаж перед установкой любой новой электропроводки. Как правило, вам необходимо будет провести осмотр вашей работы - грубый осмотр и законченный осмотр. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После прохождения обеих проверок можно установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19.Не используйте изоляцию с R-Value, превышающим R-19.

Предупреждения

Хотя установка тепловых матов - простая задача, с которой даже новичок может справиться безопасно, есть несколько мер предосторожности, которые необходимо соблюдать. 1. НИКОГДА не кладите скобы ближе 1/4 дюйма к нагревательному проводу. 2. НИКОГДА не позволяйте нагревательным матам перекрывать друг друга или собираться в пучок. 3. НИКОГДА не позволяйте нагревательным матам приближаться более чем на 8 дюймов к электрическому кабелю или распределительной коробке. 4. НИКОГДА не допускайте контакта нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.

Ссылки

Writer Bio

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Внутрипольное отопление для деревянных полов

Подберите гостеприимный вид деревянных полов

Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму. Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к деревянным полам стало безопаснее и проще, чем когда-либо. Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.

Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого приклеивания деревянных полов гвоздями или клеем.Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!

подробнее »

КАК СМОТРЕТЬ

КАК СМОТРЕТЬ

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и цельная древесина

Ламинат

Винил

Ковровое покрытие

Бетонная плита

Преимущества решений для обогрева полов от ThermoSoft

  • Эффективно передает тепло

    Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.

  • Носки не нужны

    Забудьте про холодный пол и почувствуйте гостеприимное тепло от пальцев ног.

  • Преобразует обычное пространство

    С полами с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.

  • Минимизация времени и труда

    Системы, разработанные с учетом наиболее эффективного процесса установки.

  • Обогревает помещения любой формы и размера

    Доступна профессиональная помощь в дизайне, поэтому любой проект - это легкий ветерок.

  • Разработано с определенной целью

    Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

  • Подключается быстро и легко

    Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

  • Практически универсальная совместимость

    Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете в них бросить.

  • Технологичный

    Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

  • Совместимость

    Протестировано и одобрено многими производителями напольных покрытий, клея и крепежа.

  • Нет дополнительной высоты пола

    У нас есть решения, позволяющие добавить тепла без увеличения высоты.

  • Сертифицировано по безопасности

    Зарегистрировано UL или ETL для США и Канады.

  • 10-летняя или пожизненная гарантия

    Системы отопления ThermoSoft рассчитаны на длительный срок службы.

  • Премиум-поддержка производителя

    Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим - это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений - наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций и в долгосрочной перспективе с максимальной надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft - лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация - один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Вебинар NWFA, часть 1
59:12 мин.

Вебинар NWFA, часть 2
55:49 мин.

Вебинар NWFA, часть 3

9 мин.
Вебинар NWFA, часть 4
54:56 мин.

Вебинар NWFA, часть 5
59:24 мин.

Вебинар NWFA, часть 6
50:43 мин.

Развенчание мифов о лучистом напольном отоплении

Обычное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Уход за паркетным полом с лучистым обогревом

Установка лучистого тепла под деревянными полами

Могу ли я установить теплые полы под деревянными полами?

Системы теплого пола доступны для всех типов деревянных полов. Подвесной деревянный пол подходит для водяного теплого пола, тогда как бетонный базовый пол подходит для электрического теплового мата.«Гибкие» паркетные полы толщиной примерно 15-18 мм обеспечивают наилучшие результаты.

Монтаж теплого пола - начальные соображения

При рассмотрении вариантов полов с подогревом особое внимание следует уделять новому бетонному фундаменту. Толщина нового фундамента обычно составляет около 75 мм. В среднем такая толщина бетона требует периода оседания 2-3 месяца. Любое концентрированное тепло, приложенное к бетонному фундаменту до этого времени, может вызвать несоответствие уровней поверхностной влажности, что может привести к растрескиванию и катастрофическому разрушению конструкции.Всегда проверяйте, чтобы бетонному основанию было дано достаточно времени, чтобы высохнуть, прежде чем устанавливать какие-либо решения для отопления дома.

Выбор теплого пола

Когда вы будете готовы установить пол с подогревом, решение о том, какой тип системы отопления будет наиболее подходящим для вашего дома, во многом будет зависеть от того, какой тип пола был установлен. Возможны подвесные деревянные полы или бетонное основание:

.
  • Подвесные деревянные полы - Полы этого типа состоят из деревянной решетчатой ​​конструкции, которая располагается поверх бетонного фундамента, одновременно поднимая пол на несколько дюймов и обеспечивая достаточно глубокое пространство для размещения трубопроводов.Этот трубопровод должен быть установлен на безопасном расстоянии около 60-70 мм от нижней стороны деревянного пола - это поможет предотвратить слишком быстрый нагрев древесины и, следовательно, предотвратит деформацию (сохраняя естественный срок службы древесины).
  • Бетонное основание - Этот стиль полов состоит из бетонного фундамента, на который непосредственно укладываются слои утеплителя и выбираемый пол. В отличие от подвесных деревянных полов, размещение подложки и пола непосредственно на бетонном основании означает, что нет места для прокладки труб.Вместо этого укладывается электрический нагревательный коврик. Слои специальной изоляции добавляются как снизу, так и поверх теплового мата, чтобы способствовать как можно более эффективному рассеиванию тепла вверх.

Сравнение деревянных полов и полов из массивной древесины

Полы с подогревом наиболее эффективны в сочетании с паркетными полами - это в отличие от установки полов с подогревом любого типа под полом из цельной древесины. Причина предпочтения деревянного пола кроется в его конструкции.

Полы из массивной древесины - Пол из массивной древесины состоит из досок, которые обычно разрезаются до толщины около дюйма - толщины, достаточной, чтобы выдержать до десяти циклов шлифовки и повторной полировки (что дает срок службы более 100 лет). Полы из цельного дерева не обязательно несовместимы с полом с подогревом, но толщина вызывает две проблемы. Во-первых, пол долго нагревается. Во-вторых, толстая древесина будет удерживать тепло, что приведет к непрерывному и неконтролируемому выпуску поднимающегося теплого воздуха по всему дому в течение периода, который намного превышает точку, в которой было выключено отопление.

Инженерные деревянные полы - В отличие от массивных деревянных полов, инженерные деревянные полы состоят из нескольких листов тонкой древесины, склеенных вместе (покрытых отделочным слоем, известным как ламели). Такое расположение приводит к характерным «податливым» свойствам, когда может иметь место большая степень изгиба и растяжения до того, как целостность древесины будет нарушена и произойдет раскол.

Таким образом, толстый паркетный пол может иметь дефекты из-за разницы температур между полом с подогревом внизу и холодным воздухом вверху.И наоборот, тонкие слои инженерного деревянного пола допускают определенное количество ответного расширения на разных уровнях древесины.

Дополнительные рекомендации по установке

Чтобы обеспечить плавный переход от начала монтажных работ к завершению эксплуатации профессионально установленной системы теплого пола в вашем доме, следует помнить несколько отраслевых советов. Следование этим рекомендациям может помочь вам избежать любых потенциальных неудобств в будущем.

Шаг 1 Поместите пакеты, содержащие доски деревянного пола, в комнату, в которой доски будут установлены. Положите пакеты на подходящие платформы, которые обеспечат поток воздуха под древесиной (слои картонных полос, уложенные друг на друга на высоту более двух дюймов, подойдут, если у вас нет деревянных полос, кирпичей или других подходящих прочных материалов).

Шаг 2 Затем откройте пакеты и включите систему обогрева, следя за тем, чтобы выбрать температуру, которая представляет верхний предел диапазона температур, который, вероятно, будет выбран для обогрева комнаты в будущем (обычно это около 20- 25 градусов Цельсия).В идеале доски должны впитывать и отдавать тепло в течение нескольких дней. Древесина адаптируется к небольшому расширению, которое произойдет при этой температуре.

Укладка досок при такой температуре обеспечивает укладку древесины по максимальной ширине и длине. Если доски не установлены в таком состоянии, вы можете столкнуться с изгибом и изгибом, когда доски нагреваются и у них мало места для расширения. Вы можете еще больше уменьшить эту потенциальную проблему в будущем, оставив зазор 30 мм между краем деревянного пола и стеной.Эту передышку закроет плинтус.

Последующий уход - ваша система теплого пола

Постарайтесь поддерживать в доме диапазон температур «Златовласки». Это означает, что никогда не выключайте систему отопления полностью и никогда не включайте ее выше верхнего предела примерно 25-27 градусов. Это может привести к удару и деформации дерева. Кроме того, если вы установили паркетный пол, на разных слоях могут появиться признаки разделения, что в конечном итоге проявится в рыхлом верхнем слое.

Если ваш пол с подогревом отключен на какое-то время, вы можете захотеть избежать негативных проблем, связанных с слишком быстрым воздействием на деревянные полы слишком большого количества тепла, постепенно увеличивая температуру в течение нескольких дней (где это возможно), чтобы позволить древесине расшириться. с естественной скоростью - прислушайтесь к явным признакам чрезмерного скрипа и соответствующим образом отрегулируйте обогрев.

За дополнительной информацией обращайтесь к экспертам. Позвоните по телефону 0161 641 9996 или посетите домашнюю страницу веб-сайта, чтобы запросить обратный звонок.

Установка системы электрического лучистого отопления под паркетные полы

Когда в качестве материала для отделочного напольного покрытия выбирается древесина, могут возникнуть вопросы и опасения относительно ее совместимости с системой теплого пола.

Влажность

Перед укладкой древесину необходимо акклиматизировать к внутренней части дома и убедиться, что она достаточно сухая. Этот процесс может занять от 4 до 14 дней в зависимости от породы дерева.Поверхность цемента, в которую погружен нагревательный кабель, также должна быть сухой. Время высыхания цемента зависит от типа и толщины, и его следует уточнять на этикетке продукта или у производителя.

Обычный пиломатериал по сравнению с четвертью пиломатериалом

Обычные пиломатериалы обычно не рекомендуются для покрытия полов, потому что их радиальная ориентация волокон позволяет дереву со временем деформироваться, придавая им дугообразную форму. Пиломатериалы на четверть являются предпочтительным выбором для укладки полов, поскольку направление волокон делает его более устойчивым к усадке и деформации с течением времени.Кроме того, более узкие доски имеют меньше зазоров из-за износа и изменений влажности, чем более широкие.

Твердая древесина и хвойная древесина

Твердая древесина - более распространенный и практичный выбор напольных покрытий из-за ее устойчивости к износу и усадке / расширению из-за изменений влажности. Среди твердых пород дерева, используемых для полов, наиболее распространены следующие: дуб, вишня, клен, орех и береза.
Мягкая древесина (сосна, ель, кедр) не является обычным выбором для напольных покрытий, поскольку их легко повредить и они требуют особого ухода.Хвойная древесина также является гораздо менее практичным выбором для использования с подогревом пола, потому что она менее плотная и, следовательно, менее эффективна в передаче лучистого тепла.

Плюсы и минусы деревянных полов для лучистого отопления

Плюсы: Дерево - красивый и чистый строительный материал с отличными акустическими и износостойкими свойствами. Он гипоаллергенен и не содержит химикатов, вызывающих или осложняющих респираторные заболевания. Правильно обработанная древесина легко чистится и обслуживается, и это хорошее вложение, которое увеличивает стоимость недвижимости.
Минусы: хотя можно выбрать деревянные полы правильного типа и толщины, подходящие к системе лучистого отопления, необходимо внимательно изучить приведенную выше информацию, чтобы обеспечить совместимость, эффективность и бесперебойную работу системы.

Почему значение R важно

Прежде всего, важно уточнить у производителя или дистрибьютора продукции R-ценность напольного покрытия в зависимости от породы древесины и ее толщины. Значение R
является критическим фактором, поскольку указывает на термическое сопротивление конкретного материала или, в нашем случае - деревянного пола, передаче тепла.Для большинства систем электрического теплого пола, включая приемлемое комбинированное значение R * для пола над нагревательным кабелем или ковриком, не должно превышать в сумме 1,0. Слишком толстый пол или пол с высоким значением R может действовать как изолятор, снижая температуру поверхности пола и эффективность системы.
* Комбинированное значение R материалов (твердая древесина, фанера и т. Д.) Над нагревательным кабелем рассчитывается путем сложения значений R каждого отдельного слоя.

Установка

: проблемы и решения

Одной из основных проблем при установке деревянных полов над системой лучистого теплого пола является риск проникновения в нагревательный элемент шурупами или гвоздями.
Так как деревянные полы нельзя прибивать к цементным полам, решением является установка так называемых «деревянных шпал». Это деревянные полоски (или фанеры), обычно толщиной от 3/8 до 1/2 дюйма и шириной 1-2 дюйма, которые устанавливаются между (параллельно) трассами нагревательного кабеля, чтобы создать поверхность для прибивания деревянного пола. на. Расстояние между шпалами может варьироваться в зависимости от длины доски из твердой древесины, и рекомендуемый минимум составляет 12 дюймов OC (по центру). Затем каналы между шпалами заполняются самовыравнивающимся цементом, и когда он высыхает, поверх укладывается настил.В зависимости от типа черного пола под нагревательным кабелем (например, на уровне земли или цокольной плите) может потребоваться гидроизоляция.

Другие варианты:

Плитка для полов - включает керамику, фарфор и натуральный камень.

Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического теплого пола под паркетный пол - отличный способ добавить тепла и уюта в любую комнату.Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается. Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней.Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, - это разделить существующий отопительный канал, чтобы подвести немного тепла на крыльцо. К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку деревянного пола на соседнюю веранду и повысить комфорт отопления.В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый законченный пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы.Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу. Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План размещения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Контроль за влажностью в ползунках

Поскольку крыльцо было построено над земляным полом, а добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность. Поэтому первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в подвальных помещениях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке.Один из способов избежать этого - утеплить стены по периметру. Другой вариант - это наш метод заполнения всего пролета перекрытий пола и герметизация системы балок перекрытия (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на 3 ″ полосы.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь.Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и такой же высоты, как и основной дом.

Спланируйте укладку, как если бы вы выполняли любую стандартную работу по укладке пола, путем привязки линий для направления размещения досок и учета неквадратных стен.

Соответствующая высота этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца.Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздезабивные ленты (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого обогрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Шпальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Шпальные планки образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, чтобы закрепить его в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, расположенных на расстоянии 3 дюйма друг от друга.

Рекомендации: установка кабелей лучистого нагрева для подогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма.или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг - установка крепежных лент Warmup.

Примечание: В зависимости от ваших конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы обеспечить поддержку деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к фиксирующей планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами.Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовать черновой пол не нужно.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для полов с тепловым излучением.Бук, австралийский кипарис и многие изделия из бамбука - примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующим полам из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола. Для всех полов естественно сжиматься и набухать в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом.Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Для большей стабильности размеров досок шириной более 3 дюймов используйте распиленную древесину на четверть.
  3. Акклиматизируйте деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему отопления до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в зоне, где будет установлен деревянный пол.Убедитесь, что влажность вашего пола соответствует вашему району. Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы имеют меньшее расширение и сжатие.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Напольное покрытие со скошенными краями делает зазоры менее заметными.

Установка деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов. При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup, чтобы узнать цену. Определите расположение термостата и отметьте его на своем эскизе.

Мы использовали модифицированный латексом тонкий слой (LMT) для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Системы электрических лучистых обогревателей разработаны для использования с программируемым термостатом, сертифицированным UL.Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры. Это означает, что при выборе «деревянных полов» в программе настройки нагрева никогда не будут превышать 82F и обеспечат плавный и постепенный нагрев полов.

Распределите тонкий слой на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 А к месту расположения термостата. Перед тем, как закрыть какие-либо стены, я протягиваю трос из коробки термостата вниз по полости стены и через вырезанную часть настенной колодки 2 × 4. После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

Для настила мы выбрали рифтовые и разделенные на четыре части доски. Они являются хорошим вариантом для деревянных излучающих полов с подогревом, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить полосы к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Оберните нагревательный кабель на фиксирующую планку и проведите его вперед-назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую область. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

После того, как система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного разбавителя на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал.Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальное значение 81 ° F (26.5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Side Note One

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокировочных лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание Два

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + - это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без каких-либо специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

Полы с подогревом для домов с деревянными полами

В наши дни удовлетворение двойных потребностей комфорта и поддержание эстетической ценности собственности становится как никогда важным.В этом контексте теплый пол для деревянных полов как никогда актуален. Поэтому для владельцев недвижимости, которые хотят насладиться максимальным комфортом и энергоэффективностью, не жертвуя при этом дизайном интерьера, какие факторы являются наиболее важными? Выбрана ли это половая доска? В какую систему отопления вложили деньги?

В нашем блоге на этой неделе рассказывается о том, что нужно знать всем, кто хочет установить системы водяного отопления в доме с деревянным полом. Продолжайте читать, чтобы узнать!

Подходит ли теплый пол для деревянных полов?

К счастью для эстетически настроенных владельцев недвижимости, полы с подогревом отлично сочетаются с деревянными полами.Независимо от того, выберете ли вы гидравлические системы или те, которые основаны на электричестве, у вас мало возможностей для сочетания напольного покрытия вашей мечты и этих превосходных решений для обогрева.

Ключом к лучистому отоплению для деревянных полов является выбор дерева с оптимальной теплопроводностью. Более тонкая и плотная древесина делает полы с подогревом более энергоэффективными. Это связано с тем, что время, необходимое для нагрева такой древесины, относительно невелико.

Однако следует также помнить, что такая теплопроводность также может быть опасной, если она превышает 27 ° C.Поэтому использование термостата в сочетании с системами такого типа является хорошей идеей.

В этом процессе также важно обсудить установку теплого пола с производителем напольного покрытия или поставщиком услуг. При профессиональном укладке можно наслаждаться классическим и долговечным деревянным полом, при этом в высшей степени теплым и комфортным.

Уровень влажности

Еще один фактор, о котором следует помнить, - это то, что полы с подогревом более чувствительны к влаге.Такие системы также могут вызвать чрезмерное высыхание, что может привести к сжатию и усадке половиц. Со временем вы можете увидеть зазоры между полосами, а также доски, которые выглядят слегка вогнутыми. Поэтому важно уточнить у производителя напольного покрытия, какие породы дерева больше подходят, чтобы избежать усадки и образования зазоров.

В этом отношении паркет из бука и твердого клена расширяется и сжимается больше, чем большинство других пород дерева. Поэтому рекомендуется избегать этого типа напольного покрытия, когда дело доходит до выбора древесины для вашей собственности.

Установка

В процессе укладки половые доски необходимо укладывать как можно ближе к черному полу без каких-либо воздушных зазоров. Воздушные зазоры могут привести к очень быстрому высыханию древесины, поэтому их следует избегать любой ценой

При укладке пола поверх контуров теплого пола рабочая температура должна быть как минимум 18 ° C. Это касается паркетных досок, чернового пола, а также комнатной температуры. Относительная влажность воздуха также должна составлять 30-60% до, во время и после укладки пола.

Что касается промежуточного слоя между этажами, картон - это, как правило, выбор номер один.

Особые соображения, о которых следует помнить

Владельцам, которые хотят использовать водяное отопление и деревянные полы в своей собственности, следует учитывать несколько дополнительных факторов. Во-первых, конструкция пола должна иметь теплораспределяющий слой, обеспечивающий равномерную температуру по всей поверхности пола. Это предотвращает образование высоких температур в определенных локализованных местах.Кроме того, вы также должны уметь точно контролировать температуру поверхности.

Во-вторых, очень важно ограничить температуру нагрева поверхности ниже 27 ° C. Если у вас есть несколько систем отопления, убедитесь, что пол не превышает этот базовый уровень. Это сделано для того, чтобы предотвратить любой материальный ущерб, особенно в виде усохших половиц, как упоминалось ранее.

Наконец, уложенный пол, включающий промежуточный слой, должен обладать низким термическим сопротивлением.Это сделано для того, чтобы вы могли наслаждаться высокой энергоэффективностью в своей собственности. Это можно еще больше повысить, включив в вашу систему водяного отопления тепловой насос. Здесь горячий воздух забирается из внешней среды, помимо прочего, для обеспечения потребностей в отоплении.

Основные выводы

Хотя многим может показаться, что выбор систем теплого пола для помещений с деревянным полом требует значительного технического обслуживания, это не обязательно.

Если установка произведена умело и при этом позаботится о том, чтобы ваша система работала в тесном тандеме с деревянной окружающей средой, мало что может помешать насладиться комфортом и эстетикой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
