Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Содержание статьи

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.

Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами

PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

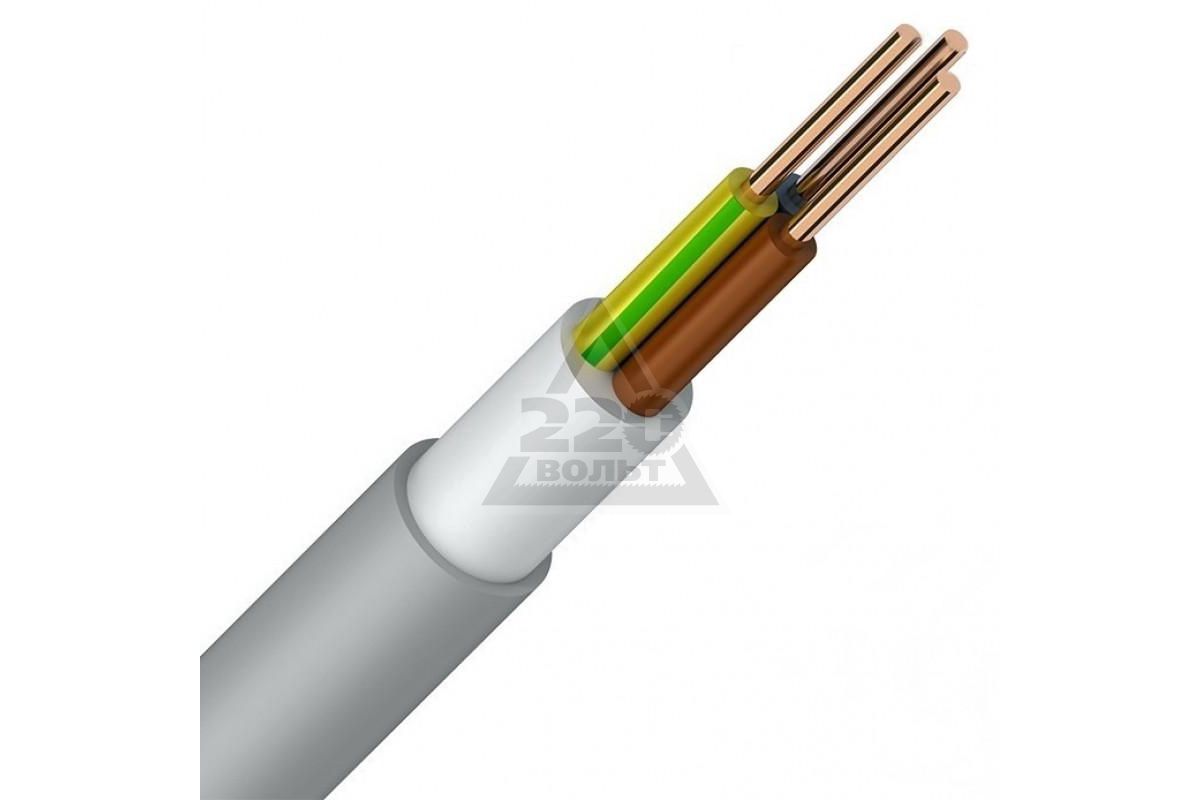

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:

Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Цвета проводов в электрике

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

• Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
• Ноль — синий цвет;
• Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Новая задача про хитрого электрика

На исход­ном бере­гу элек­трик пода­ёт напря­же­ние на любой про­вод и поме­ча­ет его как №1. Все осталь­ные 48 про­во­дов он попар­но соеди­ня­ет меж­ду собой, что­бы на этой сто­роне полу­чил­ся один про­вод под напря­же­ни­ем и 24 пары. Как он это дела­ет — вооб­ще не важ­но, поря­док пар сей­час роли не игра­ет. После это­го элек­трик отправ­ля­ет­ся на пра­вый берег (пер­вая поездка).

При­плыв на место, он нахо­дит про­вод под напря­же­ни­ем с помо­щью тесте­ра — это про­вод №1, и он его так и поме­ча­ет. А даль­ше начи­на­ет­ся элек­три­че­ская магия.

Элек­трик берёт про­вод №1 под напря­же­ни­ем, соеди­ня­ет его с любым дру­гим про­во­дом и под­пи­сы­ва­ет его как №2. Но мы пом­ним, что на левом бере­гу все про­во­да соеди­не­ны попар­но, зна­чит про­вод №2 с той сто­ро­ны тоже с чем-то соеди­нён, а, зна­чит, ток вер­нёт­ся обрат­но и появит­ся в новом про­во­де, кото­рый элек­трик под­пи­шет как №3.

Даль­ше всё то же самое: он берёт про­вод с током №3, соеди­ня­ет его с любым остав­шим­ся про­во­дом и под­пи­сы­ва­ет новый про­вод как №4. А ещё он пом­нит про пары на том бере­гу, поэто­му ищет про­вод, в кото­ром сно­ва появил­ся ток и под­пи­сы­ва­ет его как №5. Таким же обра­зом он соеди­ня­ет остав­ши­е­ся про­во­да и нуме­ру­ет все жилы на пра­вой сто­роне от 1 до 49. Сде­лав это, элек­трик воз­вра­ща­ет­ся на левый берег (вто­рая поездка).

Оста­лось самое инте­рес­ное — как на этом бере­гу про­ста­вить те же самые чис­ла на про­во­дах. Элек­трик зна­ет, как выгля­дит про­вод №1, пото­му что он его под­пи­сал, но не зна­ет, как выгля­дит про­вод №2.

Но он пом­нит, что про­вод №1 соеди­нён на том бере­гу с про­во­дом №2, кото­рый на этом бере­гу соеди­нён с про­во­дом №3. Зна­чит, зада­ча элек­три­ка в том, что­бы най­ти это соеди­не­ние на левом бере­гу, где он нахо­дит­ся. Для это­го он разъ­еди­ня­ет по оче­ре­ди все соеди­не­ния и смот­рит, про­пал ли ток во всех осталь­ных про­во­дах. Если не про­пал во всех осталь­ных — зна­чит, разъ­еди­нил не ту пару, и воз­вра­ща­ет её на место. А если про­пал — зна­чит, элек­трик нашёл соеди­не­ние про­во­дов №2 и №3. При этом тот неиз­вест­ный про­вод, кото­рый остал­ся под напря­же­ни­ем, будет про­вод №2, а тот, с кото­рым он соеди­нял­ся, будет №3.

После это­го элек­трик соеди­ня­ет под­пи­сан­ную пару обрат­но и начи­на­ет искать сле­ду­ю­щую точ­ку, кото­рая отклю­ча­ет все осталь­ные жилы — это будут про­во­да №4 и №5. Дей­ствуя по этой схе­ме, хит­рый элек­трик под­пи­шет все остав­ши­е­ся про­во­да. Про­вай­де­ру оста­нет­ся толь­ко разъ­еди­нить пары на каж­дом берегу.

5 важных правил ПУЭ, которые электрики нарушают чаще всего

Нарушение правил ПУЭ несет за собой не только материальные убытки, но и угрозу жизни/здоровью людей. Однако к сожалению, часто электрики грешат нарушением некоторых правил. Мы расскажем о 5 самых распространенных нарушениях, которые встречались в нашей практике.

1 Не обеспечен быстрый доступ для ремонта проводки

Наверняка вы задавались вопросом: зачем так много в доме распаечных коробок? Они нужны для того, чтобы обеспечить быстрый доступ к обслуживанию соединений проводки. Однако некоторые недобросовестные электрики соединяют провод обычными скрутками и замуровывают их в стены или закрывают коробами. Тем самым нарушается правило ПУЭ п.2.1.23:

Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

Поэтому если в вашей квартире электрики соединяют провода с помощью СИЗ, WAGO или другими разборными соединениями, проверяйте, чтобы они находились в распаечных коробках.

2 Не оставлен запас провода

При укладке проводки в распаечных коробках, розетках и электрощитовых необходимо оставлять запас провода для дальнейшего ремонта (если потребуется). Обычно оставляется по 10 см, не больше. Однако некоторые электрики грешат и не оставляют таких запасов, нарушая ПУЭ п. 2.1.22:

В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

Зачастую данное требование нарушается из-за того, что электрику сложно укладывать «хвосты» провода в распаечных коробках. Обязательно следите за тем, чтобы мастера оставляли такой запас на случай будущего ремонта.

3 Подключение заземления шлейфом

В каждой квартире или доме должно быть правильно организовано заземление всех розеток. В некоторых квартирах к одной розетки заземление из щитка приходит напрямую, а дальше соединяется шлейфом с другими розетками. Таким образом нарушается следующее правило из ПУЭ 7.1.21:

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы. Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

В самой розетке провод заземления может быть откручен обычной отверткой. А вот соединение шлейфом не подпадает под определение правильного соединения, поэтому не может использовано для заземления розеток.

4 Заполнение кабель-канала на весь объем

Обычно вся проводка укладывается в кабель-каналы. В ПУЭ описано, каким образом должна выполняться укладка и на сколько заполняться кабель-канал. Во, что сказано в ПУЭ п.2.1.62:

В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.

В целях экономии некоторые электрики заполняют кабель-каналы полностью, что может привести к избыточному нагреву проводки, и как следствие, пожару. Конечно, сложно определить, на сколько именно процентов заполнен канал, но хотя бы визуально прикинуть можно. Если занято больше половины пространства, это нарушение требований.

5 Неправильная цветовая маркировка проводов

В любом кабеле отдельные жилы имеют свою цветовую маркировку, которая упрощает монтаж проводки. В ПУЭ в п.1.1.29-30 приводится подробное описание цветовых решений жил. Мы не будем цитировать эти пункты полностью (так как они очень большие), а опишем лишь главные тезисы. Согласно этому документу расцветка жил должна быть такой:

• Нулевой проводник — голубой (синий).
• Заземление — желто-зеленый.
• Фаза — чаще всего коричневый, но в пяти и более жильных кабелях она может быть черной, зеленой, белой, красной, оранжевой, розовой и т.д.

Шины трехфазной сети обозначаются следующими цветами:

• Фаза А — желтый.
• Фаза В — зеленый.
• Фаза С — красный.

С подключением заземления обычно ни у кого проблем не возникает, а вот расцветку фазы и нуля часто путают. Конечно, работать сеть будет в любом случае (току не важно, какого цвета провод), но в случае ремонта другой электрик может случайно перепутать провода (хотя стоит всегда проверять фазу индикаторной отверткой или мультиметром), надеясь на добросовестность своего предшественника.

А какие вы встречали нарушения ПУЭ? Поделитесь опытом в комментариях!

Советы домашним электрикам:

Теги электропроводка

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из нескольких проводов и покрыт оболочкой кабеля)
• Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
• Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Твинаксиальный кабель
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает спаренный кабель, за исключением того, что спаренные провода скручены

Таблицы размеров проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG	Диаметр		витков провода, без изоляции		Площадь		Медная проволока
							Сопротивление / длина		Амплитуда при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:			Ток предохранителя
									60 ° С	75 ° С	90 ° С	Прис	Ондердонк
	(дюйм)	(мм)	(на дюйм)	(на см)	(килограмм)	(мм 2 )	(мОм / м )	(мОм / фут )	(А)			~ 10 с	1 с	32 мс
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195	230	260	3,2 кА	33 кА	182 кА
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	0,2028	0,06180	165	200	225	2.7 кА	26 кА	144 кА
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145	175	195	2.3 кА	21 кА	115 кА
0 (1/0)	0,3249	8,251	3,08	1,21	106	53.5	0,3224	0,09827	125	150	170	1.9 кА	16 кА	91 кА
1	0,2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110	130	145	1,6 кА	13 кА	72 кА
2	0.2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95	115	130	1,3 кА	10,2 кА	57 кА
3	0,2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85	100	115	1.1 кА	8,1 кА	45 кА
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70	85	95	946 А	6,4 кА	36 кА
5	0,1819	4,621	5,50	2,16	33,1	16,8	1.028	0,3133				795 А	5,1 кА	28 кА
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55	65	75	668 А	4.0 кА	23 кА
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982				561 А	3,2 кА	18 кА
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40	50	55	472 А	2,5 кА	14 кА
9	0,1144	2,906	8.74	3,44	13,1	6,63	2,599	0,7921				396 А	2,0 кА	11 кА
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30	35	40	333 А	1,6 кА	8.9 кА
11	0.0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260				280 А	1,3 кА	7,1 кА
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	20	25	30	235 А	1.0 кА	5.6 кА
13	0,0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003				198 А	798 А	4,5 кА
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	15	20	25	166 А	633 А	3.5 кА
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184				140 А	502 А	2,8 кА
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	22 * ​​на открытом воздухе	13 * закрытый	18	117 А	398 А	2.2 кА
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064				99 А	316 А	1,8 кА
18	0,0403	1.024	24,8	9,77	1,62	0,823	20,95	6.385	10	14	16	83 А	250 А	1.4 кА
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051	–	–	–	70 А	198 А	1,1 кА
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15	11	7.5	–	58,5 А	158 А	882 А
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80	–	–	–	49 А	125 А	700 А
22	0,0253	0,644	39,5	15,5	0.642	0,326	52,96	16,14	7	5	–	41 А	99 А	551 А
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36	–	–	–	35 А	79 А	440 А
24	0.0201	0,511	49,7	19,6	0,404	0,205	84,22	25,67	3,5	2,1	–	29 А	62 А	348 А
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37	–	–	–	24 А	49 А	276 А
26	0.0159	0,405	62,7	24,7	0,254	0,129	133,9	40,81	2,2	1,3	–	20 А	39 А	218 А
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47	–	–	–	17 А	31 А	174 А
28	0.0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90	1,4	0,85	–	14 А	24 А	137 А
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84	–	–	–	12 А	20 А	110 А
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2	0,86	0,52	–	10 А	15 А	86 А
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1	–	–	–	9 А	12 А	69 А
32	0.00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1	0,53	0,3	–	7 А	10 А	54 А
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9	–	–	–	6 А	7.7 А	43 А
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9	0,3	0,180	–	5 А	6,1 А	34 А
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329.0	–	–	–	4 А	4,8 А	27 А
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8	–	–	–	4 А	3,9 А	22 А
37	0,00445	0,113	225	88.4	0,0198	0,0100	1716	523,1	–	–	–	3 А	3,1 А	17 А
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6	–	–	–	3 А	2,4 А	14 А
39	0.00353	0,0897	283	111	0,0125	0,00632	2729	831,8	–	–	–	2 А	1,9 А	11 А
40	0,00314	0,0799	318	125	0,00989	0,00501	3441	1049	–	–	–	1 А	1.Перейти до: a b c d Точно, по определению В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговых милов — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM . Многожильный провод AWG, размеры Калибры AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока. Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG. Электрические провода и кабели — D&F Liquidators Содержание Общие сведения об электрическом проводе Общие сведения об электрическом кабеле Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные.Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов. В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов.Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений. Общие сведения об электрическом проводе Источник изображения: joelynchelectrical.com Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома.Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав: 1. Размер провода Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода. Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать.Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. 2. Буквенное обозначение Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: . T — Термопластическая изоляция H — Термостойкость HH — Высокая термостойкость (до 194 ° F) Вт — подходит для влажных помещений N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом X — синтетический негорючий полимер 3.Типы электропроводки В основном существует 5 типов проволоки: . Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе. Основные питающие провода: Основные питающие провода — это провода, которые соединяют служебную погодозависимую головку с домом.Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку. Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки. Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки. Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы. 4. Цветовые коды Провода разного цвета служат для разных целей, например: . Черный: Горячий провод, для выключателей или розеток. Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма. Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 направления и желтый для ножек переключателя для управления вентилятором, освещением и т. Д. Белый: Всегда нейтральный. Зеленая и неизолированная медь: Только для заземления. 5. Калибр проводов, амплитуда и мощность нагрузки Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать через провод, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах.. Типы проводов + использование. Видео от Neepawa GG Общие сведения об электрическом кабеле Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома. 1. Типы электрических кабелей Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности.Вот некоторые из наиболее часто используемых: Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений. Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод отдельно обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д. Кредит изображения: servicewire.com Кабель с металлической оболочкой: Также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями. Изображение предоставлено: ncwhomeinspections.com Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии. Коаксиальный кабель: Коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции.Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования. Неэкранированная витая пара: Как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных.Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене. Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами. Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей.Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи. Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио. Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия. Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока. Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены. 2. Код цвета кабеля Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов.В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. . 3. Размер кабеля Размер кабеля — это калибр отдельных жил внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля.Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G». Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам. Свяжитесь с нами Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму. Свяжитесь с нами Кабель для панели солнечных батарей, Сварочный кабель непревзойденная цена на электрические и электронные кабели, клеммы и полиолефиновые термоусадочные трубки. Если вы ищете немедленную поставку необходимых вам проводов и кабелей, вы обратились в нужное место со специалистами по электрическим проводам и кабелям. Мы работаем с 1994 года, и наша цель — доставить ваши продукты в течение двух-пяти рабочих дней, независимо от того, как далеко вы находитесь от наших многочисленных центров выполнения заказов. Именно то, что вам нужно: провод, кабель и переносной шнур высшего качества — СДЕЛАНО в США! COAX & CATV кабели Номинальная пленум Сиамский кабель питания и управления Медный провод здания 600 В Кабели для электроники, безопасности и сигнализации Аудио и динамик Кабели Belden Style Электронный замок и контроль доступа Кабель пожарной сигнализации Звук и безопасность Морской класс Одобрено UL Основной провод лодки и кабель батареи лодки Клеммы, разъемы, разъединители Усадочная полиолефиновая трубка для тяжелых условий эксплуатации Проушины из луженой меди для тяжелых условий эксплуатации Переносные шнуры / кабели SOOW 600 В Кабель SJOOW 300 В Сварочный кабель — 600 В, гибкий, премиум-класса — Черный — Красный — Синий — Желтый — Зеленый БЕСПЛАТНАЯ доставка наших сотен электрических проводов и кабелей Мы можем предоставить все, что вам нужно в мире электрических проводов или кабелей.Если вы не видите нужный кабель, напишите нам. Специальные кабели не перечислены на нашем сайте. Мы предлагаем шнуры и кабели различной длины, чтобы они максимально соответствовали вашим потребностям. Мы предлагаем БЕСПЛАТНУЮ наземную доставку до вашего местоположения из одного из наших семи центров выполнения заказов по всей стране в течение двух-пяти рабочих дней. Доступны услуги ускоренной доставки, и информация для отслеживания доступна после отправки вашего заказа. Ваши строительно-монтажные проекты должны быть выполнены в срок.Мы знаем, как важно в срочном порядке доставить вам сварочный кабель на 600 вольт, электронные системы безопасности и сигнальные кабели, кабели и разъемы, одобренные UL для морских судов, или любой другой переносной шнур или медный строительный провод, чтобы вы могли вернуться к работе. Испытайте передовое качество в отрасли — EWCS При таком большом количестве различных типов проводки вам нужен кто-то, кому вы можете доверять, чтобы выполнить работу и предоставить вам именно то, что вам нужно с первого раза. Триллиевый провод и кабель — ваш источник.Поскольку доступно так много разных типов кабелей, вы обязательно найдете то, что ищете. Доступны различные длины и размеры алюминиевой строительной проволоки, алюминиевого триплекса и алюминиевого квадраплекса. Вы также можете приобрести контрольно-измерительные и электронные кабели из кабелей пожарной сигнализации, кабелей безопасности и сигнализации, аналогичных промышленных электронных кабелей и т. Д. Trillium Wire and Cable также включает медные силовые кабели и кабели управления, судовые кабели, сварочные кабели и многое другое. Медные силовые и контрольные кабели поставляются в виде сплошных и многожильных неизолированных медных проводов, строительного провода на 600 В, гибкого силового кабеля на 2000 В, силовых кабелей G-GC и типа W и др.Судовой кабель включает в себя морской первичный провод 16-10 калибра, одобренный UL, кабель морской аккумуляторной батареи, силовые кабели, термоусадочные трубки с клеевым покрытием и многое другое. Кабели и провода, доступные от Trillium Wire and Cable, всегда высокого качества, рассчитаны на длительный срок службы и работают. Мы работаем с 1994 года и являемся экспертами во всем, что касается электромонтажа. Мы специализируемся на том, чтобы быстро позаботиться о ваших проводах и кабелях и доставить вам нужный кабель в кратчайшие сроки с немедленной доставкой. Обычно мы выполняем заказы в течение 24 часов и отправляем в рабочие дни.Наша конечная цель — чтобы вы остались довольны своей покупкой и довольны доставкой. Провод и кабель можно разрезать в соответствии с вашими требованиями, и мы всегда готовы принять специальные заказы или крупные заказы, когда они вам понадобятся. Просмотрите широкий выбор типов проводов и кабелей и не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно продуктов или вашей покупки. Наша цель — предоставить провода и кабели по доступной цене и обеспечить качественное обслуживание клиентов, которое легко доступно, чтобы вы получали необходимую помощь и нужные вам продукты. Отправьте нам электронное письмо по адресу [email protected] сегодня и получите максимально быстрое время ответа, чтобы доставить ваш продукт к вашему порогу в течение недели. Информация об электрических кабелях — объединенные электронные провода и кабели Электрический кабель состоит из двух или более проводов или проводников, которые образуют единую кабельную сборку из проводов, скрученных, скрепленных или скрученных вместе. С помощью этих кабелей скручивание проводов позволяет получить более гибкий продукт. Это когда в сборке используется скручивание или плетение.Формирование проволоки меньшего размера более гибкое, чем формирование одной проволоки такого же размера. Обычно провода сделаны из меди и либо голые, либо тонко покрыты другим металлом, таким как олово, золото или серебро, чтобы продлить срок службы провода. Гальваническое покрытие также облегчает пайку и обеспечивает смазку между прядями. Существует довольно много типов электрических кабелей, и выбор действительно зависит от области применения, для которой он используется. Например, во многих старых домах есть электрические системы, основанные на использовании одножильных проводов, но в новых домах и других более поздних приложениях будут использоваться многожильные кабели, потому что они более удобны в использовании. Вы найдете кабели, которые чаще всего используются в домашних условиях, а также для силовых и сигнальных цепей в электронных устройствах. В системе электропроводки в основном используются кабели для всех цепей постоянного освещения, питания и управления. В этом случае кабельная установка включает в себя сразу все жилы цепи, и это экономит рабочее время и деньги по сравнению с другими вариантами проводки. Электрический кабель также может называться электронным проводом или кабелем, многожильным кабелем или одножильным кабелем, среди других названий. Как уже упоминалось, сегодня на рынке представлено множество видов кабелей.К ним относятся общий линейный провод и кабель, гитарный или микрофонный кабель, соединительный провод, кабель локальной сети (LAN), коаксиальный / коаксиальный / вещательный кабель, кабель уровня передачи данных, плоский кабель, многожильный, многопарный, пленум, управление процессом, безопасность / противопожарная защита, луженая медная оплетка, динамик, переносной шнур / шнур лампы, магнитный провод, неизолированный никель-хром (BNC), медный провод / шинопровод или ленточный кабель. Линейный провод и кабель общего назначения универсальны для таких применений, как лампы и антенные шнуры, и используются во многих отраслях промышленности.Монтажный провод, представляющий собой одиночный изолированный провод, хорошо подходит для низковольтных и слаботочных устройств, таких как бытовые приборы, внутренняя проводка компьютера и счетчики. Существует два типа сетевого кабеля: стандартный для подключения компьютера к маршрутизатору и кроссоверный для подключения двух компьютеров друг к другу. Пленум-кабель имеет изоляцию с низким уровнем дыма и пламени и необходим в любом помещении для обработки воздуха, как в офисе, использующем пространство под потолком для возврата воздуха в кондиционер. Управление процессами так же, как и звучит — оно измеряет, контролирует или регулирует в целях автоматизации процессов и является очень гибким по своей природе.Коаксиальный кабель имеет внутренний проводник под трубчатым изолятором, который полностью обернут трубчатым проводящим экраном. У большинства также будет изолирующий внешний вид или оболочка. Они необходимы для развлекательных центров или систем объемного звучания. Ленточные типы идеально подходят для случаев, когда в приложении требуется много проводов, поскольку они могут легко вместить множество проводов, оставаясь гибкими для низкого напряжения. Сегодня на рынке представлено так много вариантов и стилей электрических кабелей, независимо от области применения, всегда найдется тот, который будет работать лучше всего.После сбора необходимого количества проводов, необходимого напряжения и физической среды, в которой будут находиться кабели или провода, вы можете безошибочно определить, какой вариант будет успешным. Ответьте на 5 вопросов, которые помогут выбрать правильный электрический провод Выбор провода — критически важный элемент конструкции электрической сборки, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания сборки. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложной и сложной задачей. Для пояснения, я определяю «провод» как отдельный гибкий проводник электричества, окруженный изоляцией. Обычно материал проводника — медь; однако он может варьироваться в зависимости от приложения. Кстати, прежде чем вы начнете что-либо проектировать, вам нужно полностью понять, как будет использоваться электрическая сборка. В чем будет его работа и в какой среде он будет работать? После того, как вы определили его конечное использование, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения. 1. Провод какого размера мне нужен? В вопросе о размере провода есть две составляющие: толщина (калибр) и длина. Чтобы определить, какой калибр вам нужен, примите во внимание допустимую нагрузку и силу тока, который провод должен проводить (измеряется в амперах или амперах). Сечение провода напрямую связано с тем, сколько ампер вам нужно, чтобы его пропустить. Расстояние, на которое должен пройти провод, также может повлиять на калибр провода, который вам нужен. Поскольку ни один проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления / нагрева.Вы можете противодействовать падению напряжения, увеличив сечение провода, что, таким образом, увеличит допустимую силу тока. Это позволяет вам прокачать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути. 2. Насколько гибким должен быть провод? Различные типы проволоки обеспечивают разный уровень гибкости: Сплошной сердечник — почти нет гибкости в проволоке меньшего калибра; становится более гибким в более высоких калибрах Грубопровод — умеренно гибкий; он сохранит ту форму, которую вы ему придаете Проволока тонкопроволочная — очень гибкий; не будет держать форму 3.Какой тип изоляции провода лучше? Тип изоляции ваших проводов будет зависеть от рабочей среды сборки. Напряжение — чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током Соображения по охране окружающей среды — воздействие солнца и ультрафиолетового излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность Нормативные требования — UL, SA, SAE, CE и т. Д. Устойчивость к истиранию — в условиях повышенной вибрации требуется более толстая изоляция Покрытие — некоторые покрытия могут облегчить печать на проводе или проталкивание / вытягивание их через канал 4. Имеет ли значение цвет провода? Использование проводов разного цвета в электрическом узле может помочь вам, конечному пользователю и всем, кому может потребоваться обслуживание узла в будущем, понять, для чего предназначен каждый провод. Многие компании используют стандартные цвета проводов для обозначения горячих проводов, проводов заземления и нейтральных проводов; некоторые даже нанесут цветовую маркировку для различных цепей в электрическом узле. 5. Что лучше: медный или алюминиевый провод? Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических цепей на большие расстояния можно использовать алюминиевый провод. Это приемлемый провод, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод. Упростите процесс выбора провода Разнообразные спецификации проводов, применяемых в каждой отрасли, создают потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно использует несколько типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора проводов. Например, в автомобильной промышленности в основном используется проволока GXL, которая хорошо подходит для рабочих сред, которые обычно встречаются внутри транспортного средства (температура, истирание, масла и т. Д.). С другой стороны, MTW (проволока для станков) обычно используется в шкафах электрического управления, потому что она рассчитана на более высокое напряжение, а изоляция подходит для рабочей среды. Если вы находитесь в процессе выбора проводов для своей электрической сборки, вероятно, вам также придется выбрать несколько других компонентов. Воспользуйтесь нашим контрольным списком для проектирования жгута проводов , чтобы убедиться, что вы отметили все флажки. Нажмите кнопку ниже, чтобы получить копию сегодня. Расшифровка значения каждого цвета — Pacman Electric Электрические провода, связывающие ваш дом вместе, имеют набор цветов, которые определяют функцию каждого провода в цепи.Но что означает каждый? К счастью, цветные покрытия вокруг медного проводника провода дают вам все необходимые сведения о том, что делает каждый провод и является ли он горячим, нейтральным или заземленным. Это невероятно важно знать, прежде чем начинать какой-либо проект домашней электропроводки, а также важно для вашей безопасности, поэтому давайте разберемся, что означают эти цветные провода и когда их использовать. Черные электрические провода Черные электрические провода проводят ток от источника питания к розетке и используются для питания всех типов цепей.Будьте осторожны при работе с ними — когда вы видите черный провод, вы знаете, что он горячий. Черный провод любой цепи всегда должен находиться под напряжением. Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки во всех цепях. Черные провода никогда не используются для заземления или нулевого провода и предназначены для использования в качестве источника питания для выключателя или розетки. Чаще всего они встречаются в жилых домах. Красные электрические провода Красные электрические провода — это вторичные токоведущие провода в цепях 220 В, которые обычно встречаются в многожильных кабелях с оболочкой.Эти провода обычно используются для коммутации проводов, а также для соединения между детекторами дыма, жестко подключенными к энергосистеме. Можно соединить два красных провода вместе или красный провод с черным проводом. Поскольку красные провода проводят ток, они считаются горячими. Синие и желтые электрические провода Синие и желтые провода чаще всего встречаются в коммерческих зданиях и используются в качестве проводов под напряжением, протягиваемых через кабелепровод. Эти провода несут питание, но не используются в обычной розетке.Они используются в более сложных цепях и используются в качестве токоведущих проводов для проведения тока между переключателями и полюсами, поэтому их называют путешественниками. Желтые провода используются в качестве ножек переключателей для потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света, в то время как синие провода обычно используются в качестве переходников для трех- или четырехпозиционных переключателей. Белый и серый электрические провода Белый и серый цвета обозначают нейтральный провод. Это означает, что он подключается к нейтральной шине электрической панели. Когда питание покидает электрическую панель через горячий провод цепи и работает через такие устройства, как электрическая лампочка или розетка, электрический ток возвращается обратно на сервисную панель через нейтральный (и обычно белый) провод, который подключен к нейтральная шина, которая возвращает ток в электрическую сеть. Белые провода обычно используются в жилых домах, а серые — в коммерческих. Белый и серый провода можно подключать только к другим белым и серым проводам. Несмотря на то, что эти провода являются нейтральными, они могут пропускать ток, особенно при несимметричной нагрузке, поэтому обращайтесь с ними осторожно. Если вы видите белый провод, отмеченный черным или красным (или кусок черной или красной изоленты на его концах), это означает, что он действует как горячий провод и больше не является нейтральным. Зеленые электрические провода Зеленые провода подключаются к клемме заземления в розетке и проходят к шине заземления на электрической панели. Их основная цель — заземлить электрическую цепь и обеспечить путь к земле для электрического тока цепи, если провод под напряжением в цепи взаимодействует с металлом другого проводящего материала. Эти провода подключаются только к другим зеленым проводам и действуют как отказоустойчивые, позволяя электричеству иметь место для выхода. Они могут переносить значительный ток, поэтому обращайтесь с ними осторожно. Другие цветные провода Это наиболее распространенные цвета, используемые в электропроводке. Другие цветовые комбинации, такие как полосатые провода, могут использоваться для других целей. Помните, что черный и красный провода всегда горячие, это означает, что они являются проводами источника, которые переносят питание от электрической панели к месту назначения, например к розетке или свету.Белые провода, усиленные красной или черной лентой или маркировкой, используются как горячие; однако черный провод нельзя использовать в качестве нейтрального или заземляющего провода или для каких-либо иных целей, кроме как для передачи электрической нагрузки под напряжением. Синие и желтые провода иногда используются в качестве проводов под напряжением и в качестве дорожных проводов, зеленые провода (и оголенные медные провода) являются проводами заземления, а белые и серые провода являются нейтральными. Однако все электрические провода, независимо от их функции, в какой-то момент могут пропускать электрический ток, и с ними следует обращаться с одинаковой осторожностью. Мы надеемся, что этот список поможет вам различать цветные провода в вашем доме. Если вы не уверены, что означают эти провода и что они делают, важно обратиться к квалифицированному специалисту, который ответит на любые ваши вопросы. Хотя варианты «сделай сам» возможны, решение электрических проблем в вашем доме может оказаться непосильной задачей. Компания Pacman Electric стремится сделать вашу жизнь максимально динамичной. Свяжитесь с нами сегодня или позвоните по телефону (954) 577-7923.мы с нетерпением ждем возможности помочь! Дом Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь ! Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США. Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов Реле и распределение питания Соединители для проводов и быстроразъемные соединения Химия, безопасность и дворники Защитные ограждения и ящики для инструментов . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
