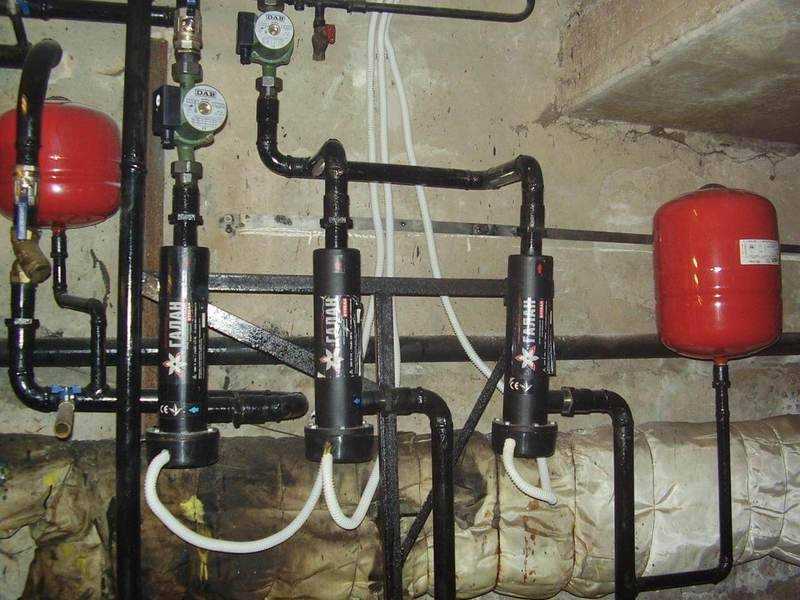

Система отопления с котлом Галан


Отопление в частном доме


Отопление полипропиленовыми трубами в частном доме


Монтаж полипропиленового отопления


Монтаж радиаторов отопления


Рирпление в частном доме


Отопление частных домов


Отопление в частномидоме


Отопление на даче


Система отопления с котлом Галан


Монтаж полипропиленовых труб для отопления


Отопление в загородном доме


Водопровод и отопление в частном доме


Прокладка отопления в частном доме


Монтаж полипропиленового отопления


Радиаторы отопления в частном доме


Отопление в доме


Двухтрубная система отопления в частном доме


Отопление с полипропилена в частном доме


Монтаж отопления из полипропиленовых труб


Отопление в частном доме


Система однотрубная батарей ленинградка


Монтаж радиаторов отопления двухтрубная система отопления


Отопление на даче


Прокладка отопления в частном доме


Отопление в деревянном доме


Отопление в частном доме


Твердотопливный котел Теплодар Куппер эксперт-15 одноконтурный


Отопление в частном доме


Монтаж радиаторов отопления двухтрубная система отопления


Отопление из полипропилена


Радиаторы в частном доме


Отопление в частном доме


Разводка труб отопления в частном доме от котла


Отопительные системы для дачи


Электро дровяной котел двухконтурный


Электрокотлы на 380 в для отопления в частном доме


Котел отопительный стальной Сибирь кво 10


Электрокотёл для отопления частного дома 100м2


Отопление в частномидоме


Прокладка отопления в частном доме


Система отопления с АОГВ


Котельная в деревянном доме


Слив воды с системы отопления


Монтаж батарей отопления в частном доме


Газовый котел для отопления частного дома 100м2


Отопление коттеджа


Отопление от электрокотла в частном доме


Сантехника обвязка котла


Прокладка отопления в частном доме


Разводка отопления в котельной


Система отопления

Как сделать электрокотел своими руками?

проверено экспертом

Содержание статьи:

  • Особенности
  • Виды
    • ТЭНовые
    • Электродные
    • Сборка

Отопление является одной из важнейших систем, которые предусмотрены в доме. Особенно если в нем постоянно проживают люди. Многие для создания комфортных условий ставят автономное отопление. Чтобы сэкономить на приобретении агрегата можно сделать твердотопливный или электрокотел своими руками. В последнее время все чаще владельцы домов и квартир выбирают установки именно на токе. Это связано с массой достоинств оборудования.

Особенности

Все больше людей стремится покинуть крупные города и жить за чертой в частном доме. При этом в таких помещениях обязательно должны быть основные системы. Одной из которых является отопление. При этом заводить централизованное – нет смысла, так как автономное в любом случае будет выходить дешевле во время эксплуатации. Единственное – первоначальное оборудование обойдется в определенную сумму.

Многие специалисты считают, что одними из самых экономичных устройств считаются газовые котлы. Но это возможно только, когда недалеко от строения идет газовая магистраль. При этом важно отметить, что использование сжиженного энергоносителя в баллонах значительно снижает безопасность и ту же экономичность.

Подключение твердотопливных установок для отопления частного дома также имеет, как плюсы, так и минусы.

Одним из основных плюсов, которым обладают электрические агрегаты – доступность энергоносителя. Ток сегодня есть практически в любом загородном поселке. К тому же его подвести к своему участку гораздо легче, нежели газовую трубу. А потому этот вид обогрева для многих является очевидным выбором.

Сегодня на рынке можно найти любой подходящий электрокотел для отопления дома, ведь существует масса моделей. Но иногда встречаются ситуации, когда есть необходимость экономии средств. При этом речь идет не об операционных расходах, а разовых, которые нужны в момент покупки.

Чтобы сохранить деньги электрический котел отопления можно сделать самостоятельно. Конечно же для этого необходимо иметь некоторые знания в области сборки электрических приборов. С покупкой всех отдельных компонентов проблем не будет – все можно найти в специализированных маркетах.

Виды

*
Электрокотлы делятся на несколько видов. Нам интересно самостоятельное создание, а потому говорить мы будем только о двух, так как их создать проще остальных. Итак, самодельные установки бывают ТЭНовыми и электродными.

ТЭНовые

Они представляются собой агрегат, состоящий из множества элементов, одним из которых является соответствующий нагреватель. Именно с помощью него и происходит преобразование электроэнергии в тепло. Элемент помещается в специальный корпус. При этом подсоединяется к регуляторам, датчикам и другим компонентам, которые необходимы для правильного функционирования обогрева.

Если при создании отопления своими руками были установлены трубы с толстыми стенками – есть вариант размещения ТЭНа непосредственно на них. Такая конструкция обладает рядом недостатков. Часто нагревательный элемент устанавливается в виде запасного варианта отопления в случае, когда основной по каким-то причинам перестал работать. Такой самодельный электрокотел для отопления может просто поддерживать минимальную температуру теплоносителя. Или же установка будет работать в полную силу, обогревая все помещение.

Еще один вариант – электродный котел своими руками со съемной трубой. По большому варианту этот механизм имеет такую же конструкцию. При этом позволяет быстро снять и поменять нагревательный элемент в случае его поломки. Такой механизм считается сложным, но более универсальным.

Схема электрического ТЭНового агрегата выглядит так:

  1. Труба для выхода жидкости.
  2. Каркас.
  3. Нагреватель.
  4. Труба для входа воды.
  5. Фланец с прокладкой.
  6. Поддон.
  7. Фланец нижний.
  8. Нижняя часть поддона.
  9. Крышка корпуса.
  10. Подключение провода.
  11. Прокладка.

*

Электродные

Самодельный электродный котел, как и предыдущий вариант имеет плюсы и минусы. Так, например, размеры позволяют установить его практически в любой точке системы. Устройство схематически выглядит так:

Для начала выполнения работ, нужно детально изучить схему агрегата:

где:

  1. Труба из железа без шва, диаметр которой составляет 57 мм.
  2. Покрытие краской, выдерживающее сильные и резкие перепады температуры.
  3. Патрубки на вход и выход. Диаметр 32 мм.
  4. Заглушки
  5. Электрод с диаметром в 25 мм.
  6. Клеммы с резьбой М6.
  7. Резиновая прокладка.

Сборка

После того, как появилось общее понимание, электродный котел можно собирать своими руками. Для этого нужно все делать по инструкции:

  1. Разметить трубы для патрубков и корпуса. Сделать все необходимые разрезы. При помощи пилы произвести сферические выборки. Это обеспечит хорошее прилегание к поверхности корпуса. В местах приварки патрубков нужно сделать отверстия.
  2. Во время создания электрического котла отопления далее нужно нарезать все необходимые резьбы при помощи соответствующего оборудования. Или просто обратиться в мастерскую. Здесь же можно сделать втулку, заглушки и электрод.
  3. Далее при создании котла отопления своими руками необходимо качественно приварить патрубки и клеммы, которые нужны для проводов.
  4. Установить электрод. Закрутить и затем затянуть две заглушки.
  5. Далее электродный котел своими руками можно покрыть эмалью, которая выдерживает температуру до 120 градусов.
  6. После этого проверяются все сварные швы.

Что ж, электрический агрегат, несмотря на свою непростую конструкцию, можно собрать дома своими руками. Для этого необходимо обладать определенным оборудование и навыками работы с металлом. Важно подчеркнуть, что сегодня такие установки стоят сравнительно небольших финансовых средств. При покупке готового изделия можно быть уверенным, что продавец предоставит гарантии. Также нередко установка электрического котла осуществляется возможностями магазина. Это исключит вариант совершения ошибки со стороны владельца, приводящей к поломке.

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

  • Что такое обвязка котла и из чего она состоит?
  • Трубы полипропиленовые в системах отопления
  • Особенности монтажа трубопроводов ППР
  • Выбор схемы разводки системы отопления
    • Что лучше: самотечное или насосное?
    • Какую схему отопления лучше выбрать?
  • Контур полипропиленовый для разных котлов
    • Вариант №1: Газовая колонка
    • Вариант №2: Твердотопливная модель
    • Вариант №3: Мазут и электронагреватели
  • Выводы и полезное видео по теме

Что такое обвязка котла и из чего она состоит?

Жгут — совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые применяются при обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения

С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом. Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлениям производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Арматура для монтажа труб

Трубопроводы ПП (ПП) газовый двухконтурный котел

Трубы твердотопливного котла

Система отопления с электрокотлом

Тандем с газовым одноконтурным котлом

Открытая труба отопления

Закрытый метод обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто не существует. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.

Но во всех них есть:

  1. Котел (одноконтурный или двухконтурный).
  2. Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
  3. Полипропиленовые трубы и фитинги.
  4. Батареи (чугунные, стальные, алюминиевые, биметаллические).
  5. Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

  • Кран Маевского.
  • Циркуляционный насос.

В схеме с подачей теплоносителя к каждому прибору коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

  • Манометр.
  • Термостат.
  • Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой — снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря низкой стоимости и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

  • Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
  • Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
  • Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения ПП труб малого диаметра

Особенности монтажа трубопроводов ППР

При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком — довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

АТ Нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку — в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена

Более сложная и дорогая. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

  • одинарная трубка;
  • двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления подразделяются на:

  • тройник;
  • коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом — только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электричества.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать. В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео №1. Как выбрать трубы из ППР:

Видео №2. Технология обвязки твердотопливного котла:

Видео №3. Как обвязать утеплитель двухэтажный коттедж:

При выборе схемы обвязки котла из полипропиленовых труб необходимо учитывать все особенности конкретного здания. Процесс монтажа трубопроводов и подключения оборудования несложный, с ним справится даже начинающий мастер.

Использовать паяльник для полипропиленовых фитингов и труб проще простого. А вот составление проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.

Если вы хотите поделиться личным опытом, полученным при самостоятельной сборке полипропиленовой обвязки, нашли ли вы недостатки или хотите получить ответы на свои вопросы? Пожалуйста, пишите комментарии в блоке под тестовой статьей.

Самодельный электрический пластиковый котел | Форум домашнего пивоварения Австралии и Новой Зеландии

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
