Содержание

обзор и объяснение кровельных аксессуаров

Современные кровельные аксессуары отвечает за вентиляцию, герметизацию, снегозадержание и отвод воды для всей кровельной системы. Их главная задача – максимально продлить срок службы самой крыши и ее покрытия. И для каждого вида кровельной системы есть свои комплектующие, и оттого, насколько грамотно вы подберете их, зависит долговечность и эстетичность вашего дома. Поэтому давайте вместе разберемся, какие доборные элементы кровли вам понадобятся на финальной стадии строительства и как не запутаться в их многообразии.

Ведь чтобы обеспечить полную надежность и эстетичность вашей кровли, необходим комплексный подход к ее обустройству. К счастью, широкий ассортимент доборных элементов кровли, который предоставлен на современном рынке, позволит вам соорудить достаточно качественные кровли любой геометрии.

Все кровельные аксессуары по своему функциональному назначению бывают такие: доборные кровельные элементы, элементы безопасности кровли, кровельные выходы, система слива дождевой воды и кровельный крепеж.

В этой статье мы будем говорить именно о доборных элементах. А они применяются именно для того, чтобы защитить кровлю от протечек и механических повреждений:

Дело в том, что, какой бы ни был шикарный интерьер, и каким бы ни был дорогой ремонт дома, все это легко можно перечеркнуть первой же протечкой кровли. А поэтому крыша должна быть не только красивой, но и выполнять все свои главные функции. И больше ответственности всего на себя берут здесь именно доборные элементы кровли.

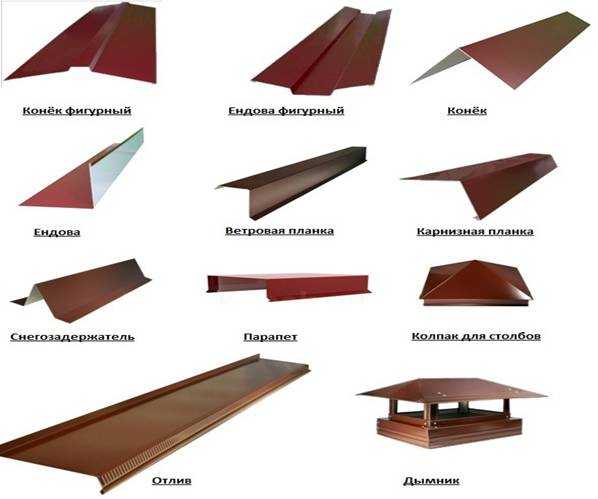

Доборные элементы – это коньки, примыкание, ендовы, соединительные ветровые планки и уплотнительные манжеты. Главное задача всех доборных элементов – закрыть все слабые участки кровли и не дать проникнуть туда снегу и дождю. А уже вторая функция, но не менее важная –декоративная. Ведь чаще всего именно по доборным элементам узнается определенный стиль дизайна кровли и ее национальная принадлежность. Отметим, что на Руси дизайну доборных элементов уделялось особое внимание и именно по ним судили о мастерстве хозяев дома и их социальном положении.

Что немаловажно, доборные элементы кровли создают последний штрих ее дизайна. Кроме того, среди доборных элементов также такие, которые выполняют исключительно декоративную функцию. Например флюгер, который показывает направление ветра и украшает дом, или шпили, которые туда же относится.

Вам будет приятно узнать, что многие современные компании активно сотрудничают с проектировщиками строительных фирм. Главное для них – это продвижение собственных материалов, а спрос на них нужно создавать. Поэтому здесь больше действует принцип не «спрос –предложение», а «предложение – спрос», когда кровельные элементы производятся таких привлекательных видов и необычных форм, со своими функциональными бонусами, что многие хотят их приобрести, только увидев. Хотя до этого момента даже не задумывались об этом!

Такая продукция чаще всего представлена на ежегодных специализированных выставках, которые особенно охотно посещают архитекторы и дизайнеры, создающие новые концепции для глянцевых строительных журналов. А ведь многие ноу-хау еще решают целый ряд проблем с герметизацией и протечками!

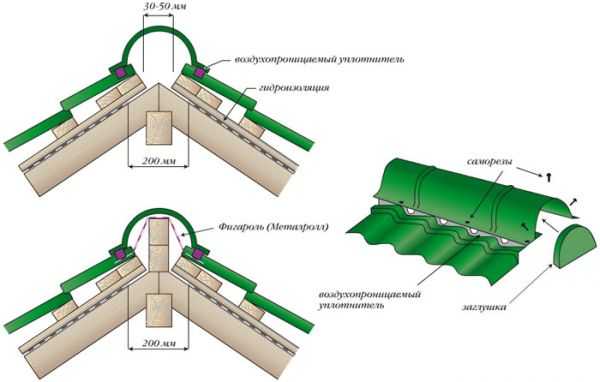

Конек крыши – это угловой защитный металлический элемент, который защищает кровлю от попадания влаги и пыли вовнутрь. Он соединяет верхние ребра покрытия крыши и выполняет важные декоративные функции.

Современный рынок представляет коньки угловой, или более сложной формы, с вентиляционными отверстиями. И даже со специальными заглушками, которые блокирует доступ в подкровельное пространство насекомым, птицам и грязи.

Треугольный конек – это элемент кровли, который закрывает стык двух скатов кровли на наклонных ребрах. Главное его задача – не позволить атмосферным осадкам и грязи попасть в подкровельное пространство. Красивее всего такой смотрится на кровлях с наклоном около 30 градусов и на четырехскатных конструкциях.

Плоский конек, как и треугольный, подходят больше для кровель меньше 30 градусов, а также для пристроек с небольшими уклонами и небольшими скатами.

Полукруглый конек – самый декоративный из других видов. Им хорошо защищать края листов металлочерепицы или профнастила от подрыва ветром. Особенно привлекателен такой конек смотрится на сложных кровлях.

Еще один важный элемент крыши – это снегозадержатели. Их главная задача – максимально предотвратить быстрое схождение снега по крыше, задержать его или «разрезать» на более мелкие и безопасные части. Придерживая большие части снега и льда от падения вниз, такие доборные элементы защищают фасад здания и людей, которые идут внизу.

Выбор современных снегозадержателей на сегодняшний день огромный: это и пластинчатые, и решетчастые, и зубчатые, и точечные системы. Их подбирают с учетом и эстетической функции, что тоже немаловажно. Особенно отводят душу при изготовлении снегозадержателей домашние мастера, вырезая из этих элементов причудливых героев мифических сказаний или просто симпатичных существ, которая как-бы заселяют поверхность крыши и в темноте пугают своими темными фигурами на ночном небе.

Разные снегозадержатели отличаются прежде всего специальной подковкой, на которой они крепятся. Именно она предотвращает риск лавинообразного схода снега. Снегорезы по типу зубьев просто разрезают снег на более мелкие части, но не особо задерживают его на крыше. В итоге снег падает на землю в безопасном количестве и не оказывает большого давления на саму кровлю. Для самых северных снежных регионов России без таких элементов обойтись невозможно.

А вот снегозадержатели в своем прямом назначении представляют собой стопоры для снега, максимально задерживая его на крыше. В доме, который расположен возле улицы или проходной зоны, такие должны быть обязательно.

Ендовы бывает нижние и верхние, и применяются для отвода воды со скатов крыши. Это –незаменимый элемент для крыш сложной формы. По сути, ендовы представляют собой угловые элементы, которые крепятся между скатами в самых уязвимых для влаги местах, а верхние еще и выполняют декоративные функции.

Открытая ендова – это самая простая конструкция. Но использовать ее можно только на кровлях без особо крутых скатов. А закрытая ендова используется на крышах, у которой острые углы – между параллельными плоскостями. Переплетенные ендовы тоже закрыты кровлей.

Декоративная ендова – это элемент кровельной системы, который монтируется на металлочерепицу вместо внутреннего стыка. Он закрывает косой срез металлочерепицы и профнастила, и защищает при этом срез от попадания грязи и листвой.

Внутренняя ендова предназначен для отвода влаги атмосферных осадков с наклоных скатов. У него практически нет никакой декоративной функции, ведь поверх он обычно прикрыт планкой декоративной ендовы.

Уплотнители кровельных проходов – это необходимые элементы для дымоходов, каменных выходов, электрических телевизоре телевизионных антенн и систем вентиляции. По сути, это гибкие материалы, которые прилипают к кровле и обеспечивают ее 100% герметичность. Кроме того, они частично гасят вибрации смещения, поглощая температурное расширение и сжатие. А также выдерживают давление большой массой снега.

Основные различия между современными уплотнительными элементами для кровли состоят в том, что разные материалы имеют разный диапазон температур, при котором еще сохраняет свои свойства. Например, для силикона это – 350°, а вот для EPDM – только 135°. В зависимости от этих свойств и различаются их сферы применения.

Так, для дымохода или каменные трубы целесообразно использовать силикон, пусть он и стоит дороже. А для всех остальных вариантов вполне подходит EPDM.

Прямые уплотнители: для мягких кровель

Прямые уплотнительные манжеты используются для плоской кровли: мастичной, мембранной или рулонной. Такие манжеты изготавливаются из особых материалов, которые не подвержены коррозии и атмосферному влиянию.

В сочетании с алюминием, такая конструкция позволяет устанавливать уплотнители на любую кровлю! Тем более, что диаметр этого уплотнителя варьирует от нескольких миллиметров до целых двух метров.

Вот хороший видео-ролик про такие манжеты:

Комбинированные уплотнители: для сложных участков

Комбинированная уплотнительная манжета применяется для кровли из металлочерепицы или металлопрофиля. Использовать ее допустимо на крыше с углами наклона кровли от 0 до 45 градусов. Главное преимущество этого элемента в том, что в процессе установки комбинированная манжета деформируется намного меньше, чем другие виды. И все за счет того, что у такой манжеты фланец полностью резиновый (EPDM) или изготовлен из высокотемпературного силикона, еще и прикрыт алюминиевой полоской. Преимущества такого устройства – в быстром и надежном монтаже. Также такая манжета имеет более эстетичный вид, что для многих – немаловажный момент.

А применяются комбинированные манжеты на кровле из металлочерепицы, металлопрофиля и фальца с наклоном от 10 до 30 градусов.

Угловые уплотнители: для рельефных кровельных материалов

Угловая уплотнительная манжета используется для кровли из керамической, сланцевой и гибкой черепицы, а также ондулина, шифера и композитных материалов. А вот более новая для российского рынка манжета «Ультра угол» разработана для кровель с наклоном до 50-55 градусов и с увеличенным размером фланца.

Для северных регионов России уплотнители нужно брать толщиной не менее 3 мм, чтобы они могли выдержать суровые зимы. Причем для разного вида крови нужно подбирать разные элементы. Главное выбрать уплотнители, которые будут устойчивы к погодным условиям, снегу, льду и воздействию ультрафиолетовых лучей.

Чтобы минимизировать негативное влияние дождя на фасад жилого дома, используют специальные отходят отливы для крыши. Речь идет о важной части водосточной системы – желобах и их соединительных элементах.

Оконный отлив – это функциональное декоративное изделие, из стали, которая защищает кирпичную каменную кладку подоконника от прямого дождя и предупреждают их разрушение. Чаще всего подбирается под цвет оконной рамы.

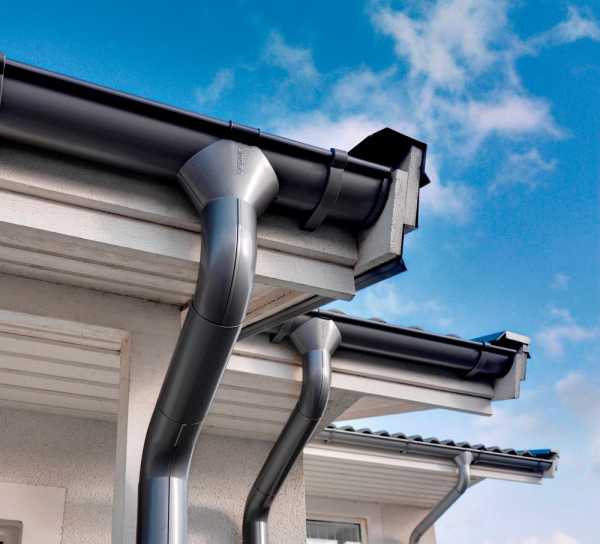

Водосточные желоба обеспечивает сбор всей дождевой воды и направляют ее подальше от дома.

Еще одним решением для вас будет выступающий желоб. Просто выведите его за пределы крыши не менее, чем на 50 сантиметров. А для того, чтобы такой длинный желоб был закреплен надежно, на краях такой крыши увеличьте количество кронштейнов хотя бы на две-три штуки.

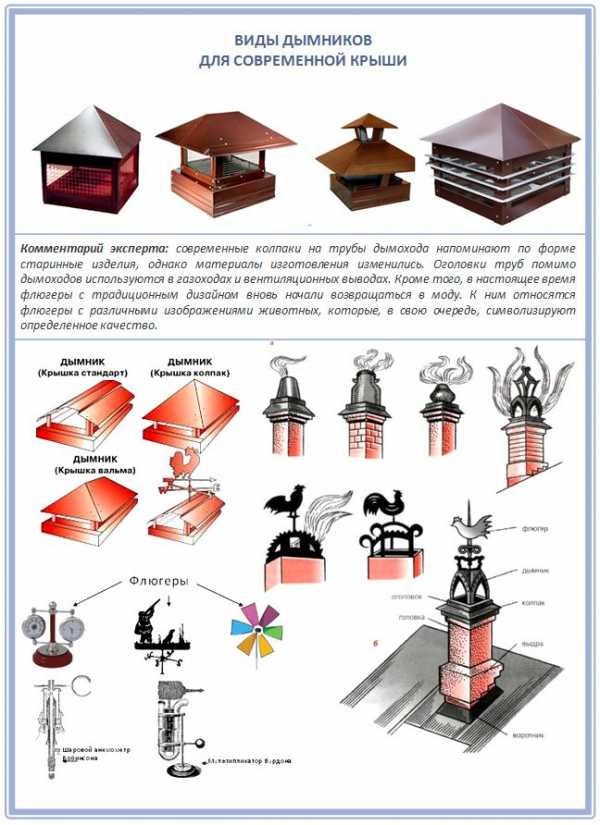

Дымники – это металлические колпаки, которые надеваются на дымоходы и вентиляционные трубы сверху. Они предназначены для защиты таких труб от попадания внутри снега и дождя. А еще – и для создания достаточной тяги, что необходимо для отвода продуктов сгорания из дома.

И, наконец, разберемся с кровельными планками:

Перечислим планки для крыши:

  • Наружная планка перегиба – это элемент кровельной системы, который защищает горизонтальные наружные изломы от подтеков.
  • Торцевая планка – это функциональный элемент кровли, который закрывает торцевые части крыши. Эта планка помогает защитить торец от дальнейшего набухания из-за влаги и не дает сорвать ветром кровельное покрытие со стороны фронтона.
  • Прямая торцевая планка для металлочерепицы предназначена для вскрытия торцевой части, особенно края обрешетки, чтобы защитить ее от пыли, грязи и влаги. Именно она придает кровле законченный вид и защищает боковую часть металлочерепицы. Ее отдельные разновидности – это торцевая планка для металлочерепицы с ребром, у которой запись дополнительные элементы жесткости и особый декоративный эффект.
  • А вот планка примыкания предназначена для защиты примыкания кровли к трубе дымохода. Плюс служит еще и дополнительной гидроизоляцией. Обычно такая планка монтируется под кровельный профнастил и металлочерепицу, которые в виду своего устройства не прилегают плотно к крыше.
  • Лобовая планка – это и функциональный, и декоративный элемент кровельной системы. Главная задача – защита лобовой доски на фронтоне карниза от воздействия окружающей среды.
  • Горизонтальная планка служит опорой для подшивки профнастила или сайдинга карнизов и фронтонных свесов.
  • Внутренняя планка перегиба – это элемент кровельной системы, который защищает горизонтальные внутренние изломы кровли от подтеков.
  • Коньковая планка защищает стропильную систему в области конька от влаги. Чаще всего коньковую планку ставят на  крышу из металлочерепицы.
  • Ветровая планка ставится на торцы кровельного материала и защищает края обрешетки от грязи, разносимой ветром, влаги и пыли.
  • Планка примыкания под металлочерепицу – это элемент, который защищает место примыкания черепицы или профнастила к стене и дымоходу. В этих местах обычно применяются лента на битумной основе, а сама планка служит для них прижимным элементом и дополнительной гидроизоляцией.
  • Капельник, или карнизная планка – это декоративный, и одновременно функциональный элемент кровли. Он защищает торцевую часть низа обрешетка и контробрешетки от влаги и направляют дождевую воду в желоба водосточной системы. Обычно капельники монтируются на кровельный профнастил и металлочерепицу.

Обычно кровельный материал известных производителей поставляется уже со всеми необходимыми комплектующими, которые идеально подходят для конкретной кровли. Как правило они сделаны из того же материала, и того же цвета, что и сам кровельный материал, и смотрится такая кровля в целостности и стилевом единстве.

Но, если вы приобрели сначала кровельное покрытие, то подобрать к нему все необходимое поможет наша статья! Если же у вас остались какие-либо вопросы – пишите их в комментариях!

krovgid.com

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша.


В целом крыша состоит из следующих частей:

  • Стропильный каркас.
  • Обрешетка.
  • Защитная часть или кровля.
  • Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
  • Наклонные поверхности: скаты и ребра.
  • Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

  • Потолочное или чердачное перекрытие защищает строение от потерь тепла.
  • Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

  • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
  • Ребра – выступающие углы в местах пересечения скатов.
  • Ендова – внутренний угол, также образующийся при пересечении скатов.
  • Спуск – нижняя часть ската.
  • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
  • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
  • Фронтальный свес – часть ската, выступающая за фронтон.
  • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.


Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.


Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.


Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

  • Нагрузка от кровли и снежной массы.
  • Расстояние между стропилинами.
  • Параметры пролета.
  • Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

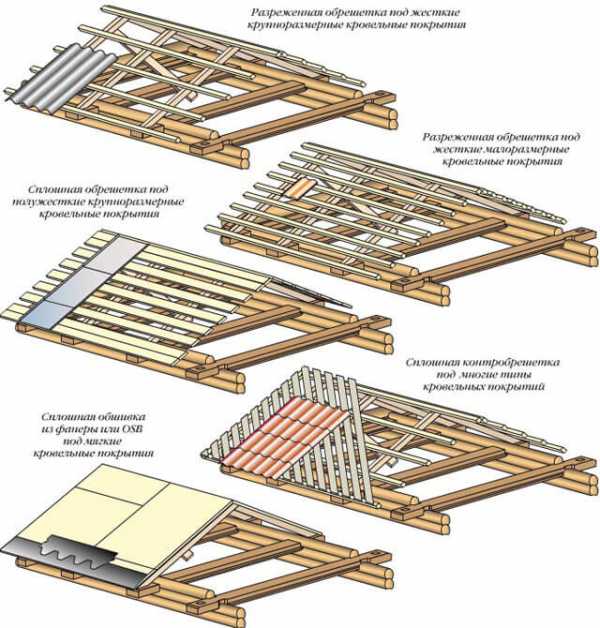

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.


Изготовление обрешетки необходимо выполнять по следующим правилам:

  • Все элементы должны быть надежно зафиксированы на стропильном каркасе.
  • Соединение элементов над стропилинами располагают в шахматном порядке.
  • Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
  • На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
  • Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.



kryshadoma.com

Элементы кровли дома — виды основных элементов кровли зданий

Содержание.

  1. Структура крыши частного дома.

  2. Конструктивные элементы кровли.

  3. Геометрические формы крыш.

  4. Видео: устройство крыши.

Структура крыши частного дома

Многие ошибочно полагают что кровля и крыша – это одно и тоже. Кровля — это самая верхняя часть крыши. В целом структура крыши представляет собой систему, состоящую из:

  • Перекрытия. Это основание крыши (с верхней стороны — это пол чердака или мансарды, со стороны жилого помещения потолок).

  • Чердака или мансарды. Оба помещения находятся под крышей, первое – нежилое, второе — жилое.

  • Несущей конструкции. Призвана воспринимать нагрузку от кровельного «пирога» и защищать здание от атмосферных осадков. Фактически – это стропильная система.

  • Кровля или кровельный «пирог». Представляет собой последовательность слоев, каждый из которых отвечает за определенную функцию. Кровельное покрытие защищает крышу от всех видов осадков и ветра, гидроизоляция предотвращает малейшие протечки, теплоизоляция исключает потери тепла через крышу. Виды элементов кровли перечислены ниже.

  • Вспомогательное оборудование. Может быть установлено как на кровле, так и в ней. К нему относят молниезащиту, водосточную систему и снегозащиту.

Конструктивные элементы кровли

Названия элементов кровли скатного типа:

  • Скаты – это главные элементы. Ими называются наклонные плоскости, которые обеспечивают функцию бесперебойного отвода воды с площади кровли. Можно сказать, что под углом расположенные скаты обеспечивают всей крыши водонепроницаемость.

  • Ребра – это углы, которые образуют на стыках скатов.

  • Ендова – или еще ее называют разжелобкам, образуется внутренним углом. Данный угол получается в местах пересечения двух скатов кровли. Также является одним из главных конструктивных элементов кровли.

  • Спуск – это самая нижняя часть ската.

  • Капельник – это то, что расположено еще ниже спуска. Призван защищать стену дома и карниз от попадания на них дождевой воды.

  • Карнизный свес — горизонтальная часть ската, которая выступает за площадь горизонтальных стен.

  • Фронтальные свесы – это элементы кровли здания, представляющие фронтальную часть ската, расположенную под наклоном.

  • Желоб – место, где сбирается талая или дождевая вода.

  • Доборные элементы кровли крыши – коньки, торцевые планки, уголки, отливы и др.

  • Водоспуск. Может быть наружным – это когда водосточные трубы устанавливаются у внешней стены дома и по ним вода из желоба отводится в специальное предназначенное место вне дома.

Внутренний водосток предполагает установку водосточных труб внутри стен дома.

Важно: внутренний водосток более дорогой в реализации. Монтаж его оправдан для крыш плоской формы.

Данные элементы кровли дома для скатной крыши представлены далеко не в полном перечне. Его можно назвать типовым. Некоторые кровли могут иметь больше элементов, или наоборот какой-то из них может отсутствовать.

Геометрические формы крыш

Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:

  • Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).

  • Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).

  • Мансардная. Представляет собой ломаную конструкцию.

Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так.

  • Шатровая крыша – представляет собой разновидность вальмовой конструкции. Все скаты данной конструкции представляют собой одинаковые треугольники.

  • Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.

  • Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.

  • Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.

  • Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.

  • Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.

Видео

Добавить комментарий

www.stroy-krov.ru

из каких частей состоит крыша

Кровля является неотъемлемым элементом каждого дома. Приступая к строительству, ремонту или даже обычному обслуживанию, многие владельцы частных домов удивляются – насколько, оказывается, сложную систему, состоящую из множества разнообразных компонентов, представляет обычная крыша. Поэтому, прежде чем начать работу, следует разобраться с каждой из составных частей и их назначением. Перечислим наиболее распространенные элементы кровли, которые встречаются в большинстве случаев.

Элементы кровли

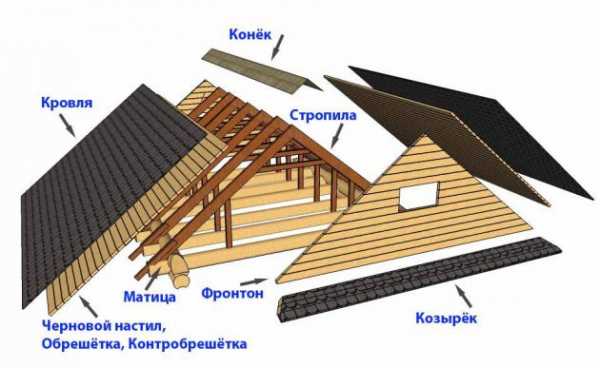

Обычно кровля состоит из следующих элементов:

  • конек;
  • черновой настил;
  • контробрешетка;
  • обрешетка;
  • стропильная система;
  • стойка стропильной фермы;
  • ригель;
  • матица;
  • кобылка;
  • свес крыши.

Кровля может иметь и иную схему. Иногда встречаются дополнительные элементы, а некоторые крыши построены по упрощенной схеме. Но обычно все эти компоненты используются при строительстве. Теперь расскажем о каждом из них подробнее.

Конек

Коньком является самый верхний элемент, закрывающий стык между скатами крыши. Чаще всего встречается на двухскатных крышах. Но иногда его можно увидеть и на более сложных четырехскатных.

Он может быть изготовлен из различных материалов, в зависимости от основного материала кровли – металлочерепицы, шифера, профлиста, ондулина и других материалов.

Черновой настил

Представляет из себя основание, на которое укладывается гидроизоляционный материал – чаще всего черепица. При использовании шифера и профлиста некоторые строители предпочитают отказаться от него, чтобы сократить время работ, уменьшить нагрузку на стропила, а заодно снизить расходы на закупку строительных материалов.

Укладывается черновой настил прямо на стропила. Обычно изготавливается из толстой фанеры, ДВП, ДСП или досок.

Контробрешетка и обрешетка

Контробрешетка устанавливается на черновой настил. Бруски, формирующие ее, укладываются поперек крыши. Ее главным назначением является обеспечение вентиляции всего подкровельного пространства – между кровлей и обрешеткой.

Монтаж обрешетки производится поверх контробрешетки. Бруски укладываются вдоль крыши. На обрешетку укладывается и фиксируется сама кровля. Таким образом, обрешетка принимает весь вес покрытия, передает на контробрешетку, которая, в свою очередь, передает нагрузку стропилам.

Перпендикулярное расположение деревянных брусков, из которых изготавливаются обрешетка и контробрешетка, позволяет обеспечить максимально равномерное распределение нагрузки.

Если в качестве основного кровельного материала используется ондулин или рубероид, это значительно упрощает процесс. Укладка производится прямо поверх чернового настила – промежуточные элементы покрытия кровли не являются необходимыми.

Стропильная система и сопутствующие элементы

Стропило — это брусок большого сечения, закрепленный под определенным углом на верхней части стены и передающий ей нагрузку от кровли.

Стойка стропильной фермы – вертикальный брусок, установленный между стропилом и матицей. Его основным назначением является частичное снятие нагрузки со стропил, а также организация стен мансарды.

Ригель – доска, соединяющие парные стропила в нижней части. Благодаря ей увеличивается жесткость стропильной фермы.

Кобылка – доска, которая удлиняет стропило (а точнее — стропильную ногу), позволяя организовать свес крыши.

Стропильная система состоит из всех вышеперечисленных элементов. Она представляет треугольную ферму, не только передающую нагрузку от кровли, снега и прочего на стену, но и противостоящую ветру.

Высота треугольника, образованного стропильной системой, зависит от интенсивности ветров и обильности снегопадов в регионе. Чем сильнее ветра, тем ниже должен быть треугольник, чтобы снизить сопротивление. С другой стороны, большая высота позволяет облегчить удаление снега с крыши.

Сечение брусков, используемых в качестве стропил, зависит не только от типа кровли, но и от количества выпадающего за зиму снега, силы ветров. При проектировании необходимо учитывать и постоянные нагрузки, и временные – в противном случае после сильного снегопада стропила могут сломаться, что приведет к полному разрушению кровли.

Свес крыши – часть конструкции, выступающая за пределы внешних стен. Она позволяет снизить количество влаги, попадающей вследствие атмосферных осадков на поверхность стен. Ее длина должна составлять не менее 70-80 см.

Это наиболее распространенные элементы кровли. Зная их, каждый может представить себе стандартную крышу. Но также существует множество других элементов, которые являются желательными, а в некоторых случаях и обязательными при строительстве кровли.

Что такое проходные элементы?

Нередко у владельцев домов возникает необходимость вывести какие-то конструкции сквозь кровлю. Это может быть кабель телевизионной антенны, вентиляция, а также труба от камина, нагревательного котла или печки.

Именно в таких случаях используются специальные проходные элементы для кровли. Они изготавливаются как из металла, так и из глины, что позволяет подобрать подходящий вариант как для кровли из керамической черепицы, так и из металлочерепицы. Установка возможна во время монтажа покрытия и при ремонте. Проходные элементы для кровли обычно устанавливаются на обрешетку при помощи саморезов соответствующей длины.

Специальная, тщательно выверенная форма позволяет исключить возможность просачивания дождевой или талой воды через щели, обычно образующиеся при соединении элементов различных очертаний.

Что нужно знать об элементах безопасности кровли?

Конечно, если говорить про устройство крыши, то необходимо упомянуть и про элементы безопасности кровли.

В первую очередь сюда принято относить:

  • лестницы;
  • ограждения;
  • снегозадержатели;
  • переходные мостики.

Начать стоит со снегозадержателей – по мнению многих специалистов, именно они являются наиболее важным элементом безопасности. Их назначение – исключить возможность незапланированного схода наледи и снега с крыши. Особенно актуальна эта проблема для нашей страны, большая часть регионов которой расположена в довольно сложных климатических поясах. Обильные снегопады, значительные суточные перепады температур приводят зачастую к весьма неприятным последствиям.

За несколько сильных снегопадов, чередующихся с теплыми, солнечными днями и холодными ночами, на крыше может образоваться смесь из снега и льда весом в несколько тонн. Нередко под своим весом эта масса соскальзывает с кровли, особенно если в качестве основного покрытия используется ондулин, рубероид без присыпки, профлист или металлочерепица.

Снежно-ледяная глыба может разбить автомобиль, а при падении на человека в лучшем случае его ждут переломы. Снегозадержатели, изготовленные в форме сетки, планок или трубок, не позволяют снегу сходить с кровли.

Ограждения необходимы, чтобы обеспечить безопасность человека, поднявшегося на крышу. Если владельцу дома нужно удалить снег, поправить антенну или выполнить другую работу, всегда остается риск, что он упадет – из-за головокружения или порыва ветра. Но ограждение позволяет практически полностью исключить подобную опасность.

Чтобы легко перемещаться по крыше, поднявшись на нее по приставной лестнице, нанося минимальное повреждение мягкой кровле, устанавливаются специальные лестницы. Они позволяют легко подняться на конек, в то же время распределяя нагрузку от тела человека по значительной площади, предотвращая повреждение кровельного материала.

Наконец, переходные мостики. Они представляют из себя профиль с зубчиками, изготовленный из листового металла. Особая форма позволяет исключить возможность забивания мостиков снегом. Установленные вдоль крыши, они дают возможность легко добраться до нужного места, не только распределяя нагрузку по всей своей площади, но и снижая риск соскальзывания.

Как видите, обычная кровля имеет значительно более сложную схему, чем может показаться на первый взгляд. Но все-таки, изучив различные элементы, их расположение и назначение, каждый читатель сможет легко разобраться с ее устройством. Это значительно упростит ремонт, а при необходимости и проектирование новой крыши.

Автор: Михаил Росс, инженер-строитель,
специально для xFasad.ru

Полезное видео об элементах кровли

xfasad.ru

Кровельная система — основные элементы и их назначение

  1. Главная
  2. Справочная информация
  3. Кровельные материалы
  4. Кровельная система

Кровельная система — ограждающая конструкция, которая выполняет комбинированные функции, обеспечивая теплозащиту, гидро- и звукоизоляцию, обеспечение необходимых несущих и конструктивных характеристик здания и т.п. Чтобы гарантировать эффективное выполнение всех этих функций, при разработке системы каждый из ее элементов специалисты компании «Вестмет» подбирают в комплексе с другими, определяя его характеристики и расположение так, чтобы получить максимально высокие свойства системы в целом. Кровельную систему часто называют «пирогом» из-за многослойной структуры. В числе основных слоев для скатной кровли находятся несущее основание, слой пароизоляции, утеплителя и гидроизоляции, наружное кровельное покрытие, слой, в котором расположены доборные элементы и элементы выходящих на кровлю инженерных систем.

Основные элементы кровельной системы для скатных крыш

Пароизоляция. Назначение — защита утеплителя от влажных испарений со стороны внутренних помещений. Пароизоляция оказывается «нижним» слоем. Она закрывает утеплитель со стороны чердачного или мансардного помещения. Укладка выполняется в один или несколько слоев, с обязательным выполнением нахлестов, соединением стыков. Требования к характеристикам пароизоляционного материала устанавливают в зависимости от климатических условий в районе строительства, характеристик помещения под кровлей (неотапливаемый или отапливаемый чердак, жилое мансардное помещение и т.п.), свойств используемого утеплителя. Так, минераловатные утеплители требуют обязательного устройства пароизоляции. При увлажнении их теплопроводность резко повышается, и пароизоляционный слой защищает от этого.

Теплоизоляция. Сокращает потери тепла через кровлю, в некоторых случаях дополнительно повышает акустической комфорт в здании. При выборе утеплителя учитывают его теплопроводность и показатели сопротивления теплопередаче, требования к пожаробезопасности, ограничения по токсичности используемых материалов, санитарно-гигиенические нормативы. Помимо этого он должен быть достаточно легким (не нагружать несущие конструкции кровли), долговечным, стойким к деформационным нагрузкам. При обустройстве кровельных систем скатных крыш чаще всего используются минераловатные утеплители. Удобные в монтаже, они долговечны, обладают необходимыми теплоизоляционными свойствами, гигиеничны и пожаробезопасны. Кровельная система может предполагать утепление минеральной ватой в 1 или 2 слоя в зависимости от требований к их общей толщине, свойствам и пр.

В отдельных случаях для утепления кровель используется экструдированный пенополистирол. Этот материал имеет свои преимущества и недостатки — имеет более высокую цену в сравнении с минеральной ватой, не так удобен в монтаже, не является негорючим материалом. Вместе с тем пенополистирол не подвержен действию влаги, паронепроницаем, даже при увлажнении его изолирующие свойства снижаются незначительно. Инженеры компании «Вестмет» обращают ваше внимание: при использовании пенополистирола необходимо исключить формирование точки росы внутри утеплителя, увлажнение и промерзание такой системы.

Ветрозащита. Такой слой располагается выше теплоизоляции. При вентиляции подкровельного пространства он защищает от «выдувания» тепла, повышает энергоэффективность системы в целом. В отдельных случаях используются комбинированные материалы — гидроизоляционная мембрана с ветрозащитным слоем. Такие решения удобны, однако вентиляция кровли в этом случае «работает» так, что воздух циркулирует между гидроизоляцией и внутренней поверхностью кровельного покрытия. При этом притока уличного воздуха к утеплителю нет. Из-за этого в случае увлажнения он не сможет просохнуть.

Гидроизоляция. Пленки или мембраны укладываются поверх стропильных балок и дополнительно фиксируются планками обрешетки. Функция гидроизоляционного слоя — обеспечение защиты внутренних материалов и конструкций кровли от увлажнения конденсатом, попадающими под кровельное покрытие осадками. Гидроизоляция укладывается так, чтобы сформировать сплошное полотно — без разрывов и зазоров. Для этого на стыках выполняют нахлесты. Полотна укладывают от кровельных свесов, чтобы учесть направление тока воды (сверху вниз). Гидроизоляционные материалы могут иметь дополнительные характеристики: паропроницаемость (испарения из подкровельного пространства выводятся в зазор между гидроизоляцией и кровельным покрытием и удаляются оттуда в результате естественной вентиляции), светостабилизация (материал не разрушается под действием солнечных лучей в течение 1-3 месяцев и может использоваться как временная кровля), ветрозащита (описано выше). При укладке поверхность скатов закрывают материалом полностью, закрепляя его по краям механически либо с использованием клеящих лент, мастик, герметиков. В области ендов, ребер, коньков, примыканий слой гидроизоляции усиливают, выполняя увеличенные нахлесты, используя битумную мастику и т.п.

Наружное кровельное покрытие. Во многом требования к характеристикам кровельного пирога определяются выбором покрытия. Так, металлочерепица при пониженных температурах охлаждается, что приводит к образованию конденсата на ее внутренней поверхности. Чтобы конденсат не увлажнял внутренние материалы кровли, предусматривают надежную гидроизоляцию. Битумная черепица укладывается не на обрешетку, а на сплошной настил. В качестве гидроизоляции используются подкладочные ковры, которые не только защищают от влаги, но и дополнительно выравнивают основание для более аккуратного и качественного монтажа. Наконец, при использовании керамической черепицы и других штучных материалов особое внимание уделяют качеству утепления, так как такие кровельные материалы не формируют герметичной поверхности.

Доборные элементы, аксессуары и т.п. Обеспечивают комфортное использование кровли, часто являются частью внутренних вентиляционных и других инженерных систем. При выборе выходящих на кровлю элементов учитывают характеристики внешнего кровельного покрытия (требования к герметичности отверстий в нем, то, является ли поверхность гладкой или профилированной и т.п.). Часть аксессуаров используется для нормального функционирования кровельной системы. В их числе — коньковые и скатные аэраторы, снегозадержатели и пр. Требования к конструкции таких элементов, их количеству, местам монтажа определяются площадью кровельного покрытия, характеристиками чердачного помещения, тем, насколько интенсивная вентиляция подкровельного пространства необходима и т.п.

Компания «Вестмет» поставляет кровельные, изоляционные материалы, а также доборные элементы и комплектующие для обустройства кровли.

www.vestmet.ru

из чего состоит крыша дома + названия, описание и фото необходимых конструктивных элементов

Любые кровельные конструктивные части предназначены выполнять определенные функции, благодаря чему обеспечивается сохранность всей конструкции кровельной системы, ее долговечность, защита всего здания от воздействия атмосферных явлений.

Главной защитой кровельной конструкции от механических повреждений и протечек являются доборные элементы. Из каких конструктивных элементов состоит крыша дома?

Комплекс элементов кровельной системы включает в себя:

  • доборные элементы;
  • кровельные выходы;
  • элементы безопасности;
  • кровельные крепежные части;
  • элементы слива потоков дождевой воды;
  • декоративные элементы.

Также не стоит забывать о защите печной трубы при помощи:

Доборные элементы — что это и зачем они нужны

ВАЖНО!

К доборным элементам кровли относят детали, которые кроме декоративной функции предназначены защищать кровлю от нежелательных явлений. Доборные компоненты чаще всего изготавливаются из стали (оцинкованной), благодаря чему обеспечивается их прочность и долговечность.

Могут быть разных цветов, конфигурации, размеров. Целесообразно выбирать доборные части вместе с приобретаемым покрытием, чтобы они соответствовали цветовой гамме, а также внешнему покрытию.

Доборные элементы крыши

С помощью доборных составляющих можно усовершенствовать примыкания, которые расположены вертикально. Доборные компоненты увеличивают герметичность покрытия, защищают конструкцию кровли от попадания в нее пыли, мусора, влаги.

Кроме того, эти детали изолируют такие конструктивные особенности крыши, как конек, ендовы, ветровые торцы, карнизы. В зависимости от конструкции системы такие составляющие способны обеспечивать вентиляцию подкровельной области.

Помимо защитной функции доборные элементы способствуют оборудованию кровли декоративным обрамлением. Широкий ассортимент доборных частей позволяет подобрать их в соответствии с покрытием крыши, с архитектурными особенностями, с дизайнерской задумкой.

Виды доборных элементов

Разнообразные фасонные элементы подбираются с учетом конструкции крыши, ее покрытия, индивидуальных особенностей.

К необходимым доборным компонентам для кровли относятся все нижеперечисленные элементы и фото каждого вида.

Планки конька

Планки конька предназначены для защиты горизонтального верхнего угла скатных стыков. Фиксируют эти планки поверх стыка листов покрытия.

Классифицируются:

  • плоская планка конька. Используется для ондулина, профнастила, шифера, металлочерепицы;
  • фигурная планка конька. Используется для ондулина, профнастила, металлочерепицы. Имеет плоскую конфигурацию с шапкой;
  • круглая планка конька. Предназначена для металлочерепичных крыш. Применяется при нахлесте между коньками до десяти сантиметров.

Конек крыши

Заглушки конька

Заглушки коньковые служат для защиты края конька полукруглой формы, предотвращают задувание ветра, попадание снега, капель дождя в пространство под кровлей. При установке таких заглушек отпадает необходимость герметизировать торцы конька.

Классифицируются исходя из декоративных особенностей и имеют следующие названия:

  • заглушка конька круглого (конусная). Чаще всего используется при строительстве вальмовых и шатровых скатных конструкций;
  • заглушка конька круглого (простая). Фиксируется на срезах конька, а также в местах выхода дымохода.

Заглушка конька

Торцевой элемент

Торцевые (ветровые) планки служат защитой основания торцевых частей крыши, способствуют отводу воды с края кровли в водосточную систему. Планки препятствуют попаданию дождевой воды, снега при боковом направлении ветра под кровлю.

  • плоская торцевая планка. Защищает торец кровельной системы, полки такого изделия симметричны;
  • фигурная торцевая планка. Функционально не отличается от плоской планки, имеет дополнительный декоративный изгиб.

Торцевая планка

Угловой профиль

Угловые планки представляют собой стальной лист, сложенный пополам. Они предназначены закрывать незащищенные углы в местах соединения кровли с дымовыми трубами, стенами, а также другие открытые углы кровли снаружи.

Классифицируются:

  • угловая планка внутренняя;
  • угловая планка наружная.

Угловой профиль

Планки примыкания

Планки примыкания по функциональным свойствам аналогичны угловым планкам: защищают места примыкания кровельных листов к стене. Отличаются методом крепления — устанавливаются под кровельным покрытием.

Классифицируются:

  • нижняя планка примыкания;
  • верхняя планка примыкания.

Планки примыкания

Ендова

Планки ендовы представляют собой пластину из стали в виде угла. Обеспечивают сток осадков с поверхности крыши, закрывают незащищенные части кровли. Бывают:

  • стыковочная планка внутренняя (нижняя ендова). Крепится к стыкам отрицательных углов. Устанавливается перед укладкой финишного кровельного покрытия;
  • верхняя ендова (фигурная и плоская). В отличие от нижней ендовы крепится поверх покрывного материала, выполняет защитные и декоративные функции.

Ендова

Карниз и капельник

Карнизная планка крепится под нижний край крыши. Она служит направляющим компонентом для водных стоков. Защищает от попадания капель воды под край кровли.

Капельник служит для отведения конденсата и влаги с гидроизоляционного покрытия.

Дымники

Конструкциями для предотвращения попадания мусора, влаги в печную/каминную трубу являются дымники. Они устанавливаются поверх выводной трубы. Кроме защитной функции, которую выполняют эти компоненты, они являются еще декоративным дополнением к крыше.

Про правильную высоту дымохода относительно крыши можно прочитать здесь.

Дымники

Снегозадержатели

Планки снегозадержатели способствуют распределению снеговой нагрузки по краю свеса, а также предотвращают облом желоба или водостока при наледи. Крепятся снегозадержатели к краю крыши.

Классифицируются:

  • снегорезы. Способствуют разрезанию пласта снега на части, благодаря чему с крыши падают небольшие части снега;
  • снегобарьеры. Полностью предотвращают падение снежного пласта с крыши. Снег в таком случае оттаивает на крыше естественным способом.

Кроме основных доборных элементов кровли к их числу можно добавить различные декоративные составляющие: флюгеры, шпили, а также элементы водосточной системы, которые устанавливаются на край карниза для стока воды с крыши и ее направления.

Снегозадержатели

Обрешетка — что это и зачем она нужна

Одним из настилов кровельного пирога является обрешетка. Обрешетка изготавливается из деревянных брусьев, которые крепят на стропильные ноги кровельной конструкции в виде решетки. Обрешетка служит основанием кровельной системы, поэтому сечение досок и шаг укладки необходимо рассчитывать с учетом нагрузки всех слоев кровли.

Обрешетку можно укладывать:

  • разреженным шагом. Метод, при котором брусья укладывают с интервалом. Расчет шага зависит от типа покрытия и нагрузки;
  • сплошным способом. Метод, при котором доски укладываются сплошным слоем. Чаще всего используется под мягкое кровельное покрытие.

ОБРАТИТЕ ВНИМАНИЕ!

Независимо от типа обрешетки, ее устанавливают на слой гидроизоляции.

Кроме того, существует два варианта укладки обрешетки: одним слоем или двумя слоями. Часто при двухслойном покрытии устанавливают сначала сплошную, а затем разреженную обрешетку.

Обрешетка крыши

Контробрешетка — что это и зачем она нужна

Настил в виде деревянных реек сечением до 3 см, которые крепятся поверх утеплителя и гидроизоляции на стропильные ноги является контробрешеткой.

Контробрешетка обеспечивает образование вентиляционного зазора внутри кровельного пирога, благодаря которому обеспечивается приток воздуха, нужного для вывода влаги из-под кровельного покрытия.

Контробрешетка устанавливается на любых скатных крышах независимо от того, каким покровным материалом они будут устланы.

Контробрешетка

Вся кровельная система оборудована таким образом, чтобы все конструктивные ее составляющие выполняли заданные функции. Важность любого элемента значимо для всей кровельной конструкции. Необходимость доборных компонентов не менее важна основных, так как эти части кровли обеспечивают сохранность основных слоев кровли и, по-сути, всего здания.

Полезное видео

В данной видео-инструкции более подробно рассказывается о доборных элементах крыши:

expert-dacha.pro

Доборные элементы кровли — Кровля и крыша

Какие используются доборные элементы для кровли из профнастила?

Профнастил считается практичным, недорогим и долговечным кровельным материалом, поэтому активно используется в частном малоэтажном домостроении. Высокие эксплуатационные и технические характеристики этого покрытия, которые дополняются простотой монтажа, делают профилированный лист незаменимым для сооружения крыш любой формы, виды или уклона. Чем сложнее конфигурация кровли, тем больше в конструкции ендов, стыков, узлов примыкания с вертикальными поверхностями, ендов, ребер, при устройстве которых практически невозможно состыковать кровельный материал без зазоров. Чтобы предотвратить протечки, задувание холодного воздуха, используются фасонные элементы кровли из профнастила. В этой статье мы расскажем, как правильно их правильно выбрать и установить.

Состав и характеристика

Доборные элементы для крыши из профлиста производятся из высококачественной оцинкованной стали. Они используются, чтобы защитить узлы примыкания профнастила и стыки между листами кровельного от протечек, проникновения холода, задувания ветра. Они производятся 3 видов:

  • Оцинкованные неокрашенные. Такие доборные элементы производятся из неокрашенной оцинкованной стали, они стоят дешевле всего, но служат недолго, так как гальванические покрытие из цинка легко повредить механически.
  • Оцинкованные окрашенные. Фасонные элементы для крыш из профлиста, окрашенные с помощью специального состава стоят дороже и служат дольше. Так как лакокрасочное покрытие служит защитой для металла, предотвращая появление коррозии.
  • Оцинкованные и полимерной пленкой. Полимерное покрытие, наносимое на поверхность фасонных элементов для кровли из профлиста «премиум» класса, предотвращает контакт металла с влагой, надежно защищая от появления очагов коррозии. Стоят такие изделия намного дороже, однако, в процессе эксплуатации они дольше сохраняют привлекательный внешний вид и выполняют защитные функции.

Обратите внимание! Обычно цвет доборных элементов для крыши из профлиста подбирают в тон к окраске кровельного материала. Чтобы совпадение было идеальным, необходимо приобретать профнастил и фасонные изделия одного производителя., тогда визуально кровля будет смотреться целостно и эстетично.

При возведении крыши из профлиста сложной конфигурации возникают узлы примыкания кровельного материала к вертикальным поверхностям, ребра между скатами, ендовы и другие стыки, которые в результате некачественного монтажа часто становятся причинами протечек. До начала массового производства специальных изделий для заделки этих участков строители и домовладельцы обходились подручными средствами, используя обрезки профлиста, рубероид, однако, эти «кустарные» решения портили внешний вид крыши, а также плохо выполняли свою задачу. Доборные элементы, выпускаемые современными производителями, выполняют следующие функции:

  1. Гидроизоляционная. В первую очередь фасонные изделия выполняют защитную функцию, предотвращая затекание в зазоры, образующиеся в процессе монтажа кровельного материала. Протечки внутрь стропильного каркаса оказывают негативное влияние на состояние утеплителя и деревянных элементов конструкции.
  2. Декоративная. При укладке профлиста в ендовах, коньке, фронтонных и карнизных свесах образуются некрасивые стыки и незащищенные края, которые портят внешний вид конструкции. Если заделать узлы фасонными элементами в тон к кровельному материалу, они не будут выделяться, создавая целостный и гармоничный образ.
  3. Защитная. Карнизные и торцевые планки защищают деревянные элементы стропильного каркаса от контакта с водой, продлевая срок эксплуатации кровли.

Учтите! Чем сложнее конструкция кровли, тем больше используется «доборки» для монтажа. Доборные элементы крыш из профлиста стоят относительно недорого, особенно если сравнивать их стоимость с аналогичными изделиями для черепичной кровли. Однако, большое количество фасонных элементов может существенно увеличить расходы на перекрытие дома.

Использования специальных защитных и декоративных элементов требуют многие узлы кровли из профлиста. Поэтому продукция этого назначения обладает разными размерами, формой и назначением. Все доборные изделия изготавливаются из оцинкованной стали с лакокрасочным или полимерным покрытием. Производители профнастила выпускают следующие виды фасонных элементов:

  • Торцевая планка. Эта деталь используется для защиты стыков кровельного материала от затекания влаги, а также для оборудования фронтонных свесов. Она перекрывает последний лист профнастила на 50-100 мм, защищая от контакта с водой. Торцевая планка крепится на кровельные или коньковые саморезы.
  • Карнизная планка. Функция карнизной планки – отведение дождевой и талой воды в водосточную систему. Этот элемент маскирует карнизную доску, защищая ее от влаги, он устанавливается на последней рейке обрешетке с помощью окрашенных кровельных саморезов.
  • Нащельники. Нащельники с внутренним и внешним углом используют, чтобы защитить узлы сопряжение кровельного материала со стеной, трубой или другими вертикальными поверхностями от проникновения влаги, пыли, ветра.
  • Ендовы. Эти доборные элементы применяют для оборудования стуков между смежными скатами крыш сложной конфигурации. Ендовы выпускают верхние и нижние. Изделия, устанавливаемые снизу, выполняют гидроизоляционную функцию, а верхние — декоративную.
  • Конёк. Коньковые элемент для профнастила используется для оборудования стыка скатов в верхней точке, он выполняет гидроизоляционную и декоративную функцию.

Обратите внимание! Наиболее востребованными фасонными изделиями для крыш из профнастила являются коньковые профили, торцевые и карнизные планки. Они применяются для возведения крыш даже самых простой конструкции.

Коньковый профиль

Наибольшим разнообразием форм и видов среди фасонных изделий обладает коньковый профиль. В конструкции кровли из профилированного листа этот элемент выполняет сразу 3 функции. Он защищает стык между от проникновения воды, холодного воздуха или пыли, формируют вентиляционный зазор, улучшающий циркуляцию воздуха, а также улучшает внешний вид крыши. Производители выпускают коньковый профиль 3 видов:

  1. Простой. Он представляет собой простой уголок из окрашенной оцинкованной стали с крепежными полками 100-300 мм. Чем шире полки изделия, тем эффективнее оно защищает стык скатов от попадания влаги. Прямой коньковых профиль выдерживает интенсивные ветровые нагрузки, но при этом без труда монтируется своими руками.

Учтите, что монтаж конькового профиля для крыш из профилированного листа выполняется с помощью специального уплотнителя, повторяющего контур профиля кровельного материала. Он защищает проникновение жидкости, пыли, снега или холодных потоков воздуха под конек.

Доборные элементы для кровли из профнастила


Какие доборные элементы для кровли из профнастила выпускают современные производители, и как они используются. Функции и виды фасонных изделий для профлиста

Источник: krovlyakrishi.ru

Доборные элементы кровли: полный обзор и объяснение современных кровельных аксессуаров

Современные кровельные аксессуары отвечает за вентиляцию, герметизацию, снегозадержание и отвод воды для всей кровельной системы. Их главная задача – максимально продлить срок службы самой крыши и ее покрытия. И для каждого вида кровельной системы есть свои комплектующие, и оттого, насколько грамотно вы подберете их, зависит долговечность и эстетичность вашего дома. Поэтому давайте вместе разберемся, какие доборные элементы кровли вам понадобятся на финальной стадии строительства и как не запутаться в их многообразии.

Ведь чтобы обеспечить полную надежность и эстетичность вашей кровли, необходим комплексный подход к ее обустройству. К счастью, широкий ассортимент доборных элементов кровли, который предоставлен на современном рынке, позволит вам соорудить достаточно качественные кровли любой геометрии.

Что такое кровельные доборные элементы?

Все кровельные аксессуары по своему функциональному назначению бывают такие: доборные кровельные элементы, элементы безопасности кровли, кровельные выходы, система слива дождевой воды и кровельный крепеж.

В этой статье мы будем говорить именно о доборных элементах. А они применяются именно для того, чтобы защитить кровлю от протечек и механических повреждений:

Дело в том, что, какой бы ни был шикарный интерьер, и каким бы ни был дорогой ремонт дома, все это легко можно перечеркнуть первой же протечкой кровли. А поэтому крыша должна быть не только красивой, но и выполнять все свои главные функции. И больше ответственности всего на себя берут здесь именно доборные элементы кровли.

Доборные элементы – это коньки, примыкание, ендовы, соединительные ветровые планки и уплотнительные манжеты. Главное задача всех доборных элементов – закрыть все слабые участки кровли и не дать проникнуть туда снегу и дождю. А уже вторая функция, но не менее важная –декоративная. Ведь чаще всего именно по доборным элементам узнается определенный стиль дизайна кровли и ее национальная принадлежность. Отметим, что на Руси дизайну доборных элементов уделялось особое внимание и именно по ним судили о мастерстве хозяев дома и их социальном положении.

Что немаловажно, доборные элементы кровли создают последний штрих ее дизайна. Кроме того, среди доборных элементов также такие, которые выполняют исключительно декоративную функцию. Например флюгер, который показывает направление ветра и украшает дом, или шпили, которые туда же относится.

Вам будет приятно узнать, что многие современные компании активно сотрудничают с проектировщиками строительных фирм. Главное для них – это продвижение собственных материалов, а спрос на них нужно создавать. Поэтому здесь больше действует принцип не «спрос –предложение», а «предложение – спрос», когда кровельные элементы производятся таких привлекательных видов и необычных форм, со своими функциональными бонусами, что многие хотят их приобрести, только увидев. Хотя до этого момента даже не задумывались об этом!

Такая продукция чаще всего представлена на ежегодных специализированных выставках, которые особенно охотно посещают архитекторы и дизайнеры, создающие новые концепции для глянцевых строительных журналов. А ведь многие ноу-хау еще решают целый ряд проблем с герметизацией и протечками!

Коньки: «крыша» на крыше

Конек крыши – это угловой защитный металлический элемент, который защищает кровлю от попадания влаги и пыли вовнутрь. Он соединяет верхние ребра покрытия крыши и выполняет важные декоративные функции.

Современный рынок представляет коньки угловой, или более сложной формы, с вентиляционными отверстиями. И даже со специальными заглушками, которые блокирует доступ в подкровельное пространство насекомым, птицам и грязи.

Треугольный конек – это элемент кровли, который закрывает стык двух скатов кровли на наклонных ребрах. Главное его задача – не позволить атмосферным осадкам и грязи попасть в подкровельное пространство. Красивее всего такой смотрится на кровлях с наклоном около 30 градусов и на четырехскатных конструкциях.

Плоский конек, как и треугольный, подходят больше для кровель меньше 30 градусов, а также для пристроек с небольшими уклонами и небольшими скатами.

Полукруглый конек – самый декоративный из других видов. Им хорошо защищать края листов металлочерепицы или профнастила от подрыва ветром. Особенно привлекателен такой конек смотрится на сложных кровлях.

Снегозадержатели: способствуем безопасному сходу снега

Еще один важный элемент крыши – это снегозадержатели. Их главная задача – максимально предотвратить быстрое схождение снега по крыше, задержать его или «разрезать» на более мелкие и безопасные части. Придерживая большие части снега и льда от падения вниз, такие доборные элементы защищают фасад здания и людей, которые идут внизу.

Выбор современных снегозадержателей на сегодняшний день огромный: это и пластинчатые, и решетчастые, и зубчатые, и точечные системы. Их подбирают с учетом и эстетической функции, что тоже немаловажно. Особенно отводят душу при изготовлении снегозадержателей домашние мастера, вырезая из этих элементов причудливых героев мифических сказаний или просто симпатичных существ, которая как-бы заселяют поверхность крыши и в темноте пугают своими темными фигурами на ночном небе.

Разные снегозадержатели отличаются прежде всего специальной подковкой, на которой они крепятся. Именно она предотвращает риск лавинообразного схода снега. Снегорезы по типу зубьев просто разрезают снег на более мелкие части, но не особо задерживают его на крыше. В итоге снег падает на землю в безопасном количестве и не оказывает большого давления на саму кровлю. Для самых северных снежных регионов России без таких элементов обойтись невозможно.

А вот снегозадержатели в своем прямом назначении представляют собой стопоры для снега, максимально задерживая его на крыше. В доме, который расположен возле улицы или проходной зоны, такие должны быть обязательно.

Ендовы: делаем перепады скатов качественными

Ендовы бывает нижние и верхние, и применяются для отвода воды со скатов крыши. Это –незаменимый элемент для крыш сложной формы. По сути, ендовы представляют собой угловые элементы, которые крепятся между скатами в самых уязвимых для влаги местах, а верхние еще и выполняют декоративные функции.

Открытая ендова – это самая простая конструкция. Но использовать ее можно только на кровлях без особо крутых скатов. А закрытая ендова используется на крышах, у которой острые углы – между параллельными плоскостями. Переплетенные ендовы тоже закрыты кровлей.

Декоративная ендова – это элемент кровельной системы, который монтируется на металлочерепицу вместо внутреннего стыка. Он закрывает косой срез металлочерепицы и профнастила, и защищает при этом срез от попадания грязи и листвой.

Внутренняя ендова предназначен для отвода влаги атмосферных осадков с наклоных скатов. У него практически нет никакой декоративной функции, ведь поверх он обычно прикрыт планкой декоративной ендовы.

Уплотнительные элементы: защищаем самые слабые места кровли

Уплотнители кровельных проходов – это необходимые элементы для дымоходов, каменных выходов, электрических телевизоре телевизионных антенн и систем вентиляции. По сути, это гибкие материалы, которые прилипают к кровле и обеспечивают ее 100% герметичность. Кроме того, они частично гасят вибрации смещения, поглощая температурное расширение и сжатие. А также выдерживают давление большой массой снега.

Основные различия между современными уплотнительными элементами для кровли состоят в том, что разные материалы имеют разный диапазон температур, при котором еще сохраняет свои свойства. Например, для силикона это – 350°, а вот для EPDM – только 135°. В зависимости от этих свойств и различаются их сферы применения.

Так, для дымохода или каменные трубы целесообразно использовать силикон, пусть он и стоит дороже. А для всех остальных вариантов вполне подходит EPDM.

Прямые уплотнители: для мягких кровель

Прямые уплотнительные манжеты используются для плоской кровли: мастичной, мембранной или рулонной. Такие манжеты изготавливаются из особых материалов, которые не подвержены коррозии и атмосферному влиянию.

В сочетании с алюминием, такая конструкция позволяет устанавливать уплотнители на любую кровлю! Тем более, что диаметр этого уплотнителя варьирует от нескольких миллиметров до целых двух метров.

Комбинированные уплотнители: для сложных участков

Комбинированная уплотнительная манжета применяется для кровли из металлочерепицы или металлопрофиля. Использовать ее допустимо на крыше с углами наклона кровли от 0 до 45 градусов. Главное преимущество этого элемента в том, что в процессе установки комбинированная манжета деформируется намного меньше, чем другие виды. И все за счет того, что у такой манжеты фланец полностью резиновый (EPDM) или изготовлен из высокотемпературного силикона, еще и прикрыт алюминиевой полоской. Преимущества такого устройства – в быстром и надежном монтаже. Также такая манжета имеет более эстетичный вид, что для многих – немаловажный момент.

А применяются комбинированные манжеты на кровле из металлочерепицы, металлопрофиля и фальца с наклоном от 10 до 30 градусов.

Угловые уплотнители: для рельефных кровельных материалов

Угловая уплотнительная манжета используется для кровли из керамической, сланцевой и гибкой черепицы, а также ондулина, шифера и композитных материалов. А вот более новая для российского рынка манжета «Ультра угол» разработана для кровель с наклоном до 50-55 градусов и с увеличенным размером фланца.

Для северных регионов России уплотнители нужно брать толщиной не менее 3 мм, чтобы они могли выдержать суровые зимы. Причем для разного вида крови нужно подбирать разные элементы. Главное выбрать уплотнители, которые будут устойчивы к погодным условиям, снегу, льду и воздействию ультрафиолетовых лучей.

Отливы: отводим дождь от стен дома

Чтобы минимизировать негативное влияние дождя на фасад жилого дома, используют специальные отходят отливы для крыши. Речь идет о важной части водосточной системы – желобах и их соединительных элементах.

Оконный отлив – это функциональное декоративное изделие, из стали, которая защищает кирпичную каменную кладку подоконника от прямого дождя и предупреждают их разрушение. Чаще всего подбирается под цвет оконной рамы.

Водосточные желоба обеспечивает сбор всей дождевой воды и направляют ее подальше от дома.

Еще одним решением для вас будет выступающий желоб. Просто выведите его за пределы крыши не менее, чем на 50 сантиметров. А для того, чтобы такой длинный желоб был закреплен надежно, на краях такой крыши увеличьте количество кронштейнов хотя бы на две-три штуки.

Дымники: для защиты от дождя и хорошей тяги

Дымники – это металлические колпаки, которые надеваются на дымоходы и вентиляционные трубы сверху. Они предназначены для защиты таких труб от попадания внутри снега и дождя. А еще – и для создания достаточной тяги, что необходимо для отвода продуктов сгорания из дома.

Планки: закрываем все стыки кровли

И, наконец, разберемся с кровельными планками:

Перечислим планки для крыши:

  • Наружная планка перегиба – это элемент кровельной системы, который защищает горизонтальные наружные изломы от подтеков.
  • Торцевая планка – это функциональный элемент кровли, который закрывает торцевые части крыши. Эта планка помогает защитить торец от дальнейшего набухания из-за влаги и не дает сорвать ветром кровельное покрытие со стороны фронтона.
  • Прямая торцевая планка для металлочерепицы предназначена для вскрытия торцевой части, особенно края обрешетки, чтобы защитить ее от пыли, грязи и влаги. Именно она придает кровле законченный вид и защищает боковую часть металлочерепицы. Ее отдельные разновидности – это торцевая планка для металлочерепицы с ребром, у которой запись дополнительные элементы жесткости и особый декоративный эффект.
  • А вот планка примыкания предназначена для защиты примыкания кровли к трубе дымохода. Плюс служит еще и дополнительной гидроизоляцией. Обычно такая планка монтируется под кровельный профнастил и металлочерепицу, которые в виду своего устройства не прилегают плотно к крыше.
  • Лобовая планка – это и функциональный, и декоративный элемент кровельной системы. Главная задача – защита лобовой доски на фронтоне карниза от воздействия окружающей среды.
  • Горизонтальная планка служит опорой для подшивки профнастила или сайдинга карнизов и фронтонных свесов.
  • Внутренняя планка перегиба – это элемент кровельной системы, который защищает горизонтальные внутренние изломы кровли от подтеков.
  • Коньковая планка защищает стропильную систему в области конька от влаги. Чаще всего коньковую планку ставят на крышу из металлочерепицы.
  • Ветровая планка ставится на торцы кровельного материала и защищает края обрешетки от грязи, разносимой ветром, влаги и пыли.
  • Планка примыкания под металлочерепицу – это элемент, который защищает место примыкания черепицы или профнастила к стене и дымоходу. В этих местах обычно применяются лента на битумной основе, а сама планка служит для них прижимным элементом и дополнительной гидроизоляцией.
  • Капельник, или карнизная планка – это декоративный, и одновременно функциональный элемент кровли. Он защищает торцевую часть низа обрешетка и контробрешетки от влаги и направляют дождевую воду в желоба водосточной системы. Обычно капельники монтируются на кровельный профнастил и металлочерепицу.

Обычно кровельный материал известных производителей поставляется уже со всеми необходимыми комплектующими, которые идеально подходят для конкретной кровли. Как правило они сделаны из того же материала, и того же цвета, что и сам кровельный материал, и смотрится такая кровля в целостности и стилевом единстве.

Но, если вы приобрели сначала кровельное покрытие, то подобрать к нему все необходимое поможет наша статья! Если же у вас остались какие-либо вопросы — пишите их в комментариях!

Можно ли заменить некоторые доборные элементы, например, планки внутренней или нижней ендовы, а также другие планки, какими-либо подручными материалами или средствами для максимального удешевления устройства кровли? Есть ли возможность на пологих крышах обойтись без установки снегозадержателей? Стоит ли это делать? Какие последствия это может повлечь?

Да можно вообще ничего не делать. Построить плоскую крышу без коньков, отливов и прочих доборных элементов. Прослужит она вам до первого ливня. Крышу нужно крыть как положено, пытаться удешевить этот процесс не стоит. Потому что подобная экономия может привести вас к еще большим затратам. Не зря же говорят, что скупой платит дважды. Если перекрыть крышу, не используя доборы, то потом обязательно придется тратиться на ремонт, замену намокшего утеплителя или сгнивших стропилин, когда такая крыша потечет.

Доборные элементы кровли: обзор и объяснение кровельных аксессуаров


Обзор всех современных доборных элементов для кровли, их применение, виды, функциональность и различие. Зачем нужен тот или иной элемент и как их правильно

Источник: krovgid.com

krovlyaikrysha.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
