Ендовая крыша стропильная система: Стропильная система крыши с ендовой: особенности конструкции, монтаж

Стропильная система крыши с ендовой: особенности конструкции, монтаж

• Виды ендовы
• Монтаж для мягкой кровли
• Подготовительные работы
• Монтаж открытым способом
• Монтаж способом «подреза»
• Устройство
• Стропильная система с ендовами Г-образной кровли

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды.

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли.
  Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

На заметку

Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы. Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:
• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

• Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

Важно

Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

• При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

На заметку

Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

Устройство ↑




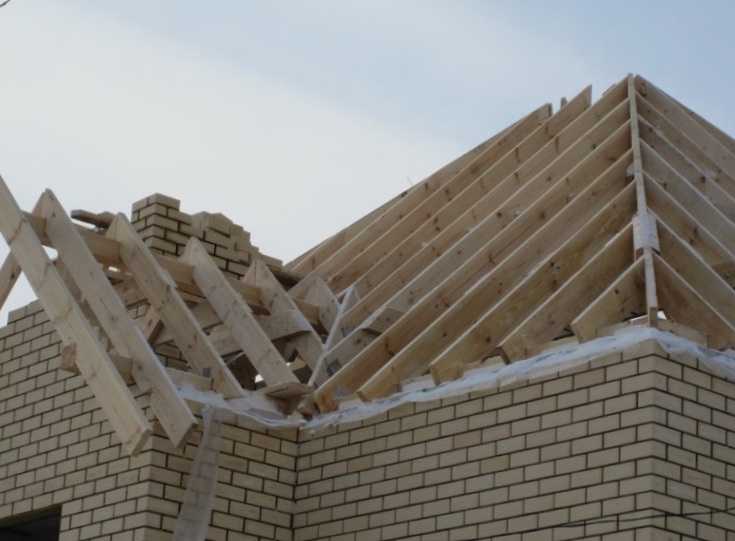

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Совет

Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой.
  При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Внимание!

Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.

Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

© 2023 stylekrov.ru

Стропильная система крыш с ендовои: особенности монтажа

Крыша – это один из самых главных функциональных элементов любого дома или здания, поэтому к вопросу кровли нужно подходить с особой тщательностью и предельной внимательностью. Кровля считается одним из самых сложных конструктивных элементов, для ее установки требуется хороший расчет знающего специалиста и высококачественные материалы. Ведущие архитекторы и дизайнеры нашей страны утверждают, что одной из самых надежных и современных видов крыш считается стропильная система крыш с ендовой.

Стропильная система крыш с ендовой на сегодняшний день считается самой надежной.

Стропильная система крыш с ендовой не только решает все функциональные проблемы, но и придает фасаду дома особый и неповторимый дизайнерский облик. Несмотря на то что ендову практически не видно, она своим неровным видом, буграми или заметной ржавчиной может испортить верхний вид фасада, но также с помощью ендовы можно подчеркнуть какие-либо элементы дизайнерской крыши.

Варианты стропильных конструкций.

Ендовой называется то место, где сходятся два ската крыши, в результате образуется внутренний угол. Ендова крыши необходима для схождения осадков и равномерного их стекания. Обязательное ее применение требуется в зданиях, которые построены буквой Т или Г или в местах, где ярко выражены скаты крыш. Обычно ендовы производят из металлических листов. Специалисты рекомендуют оцинкованную сталь для ендовы, с ее помощью можно продлить срок эксплуатации кровли.

В конструкции угла есть две планки, которые имеют важные функциональные решения:

1. Нижняя ендова – ставится на стыках и образует отрицательные углы, она служит для ограды и защиты от проникновения осадков внутрь.
2. Верхняя ендова – осуществляет художественно-эстетическую функцию.

Основные виды ендовы

Существует три основных вида ендовы: открытый, закрытый и переплетенный. Они отличаются между собой соединением панелей кровельных скатов.

Устройство крыши с ендовой.

1. Конструкция открытой ендовы заключается в том, что все панели кровельных скатов совмещаются встык, применяются они для ликвидации осадков. Для монтажа открытой ендовы необходимо уложить полоску гофрированной рулонной кровли, ширина ее должна быть не менее 46 см. Ендовый ковер крепко придерживаем и с помощью гвоздей прибиваем с интервалом в 2,5 см. С двух сторон полосы наносятся цементом марки 400, толщина цемента должна быть около 1,5 мм. Затем полоса рулонной кровли стелется поверх предыдущей, далее крепится цементом.
2. В случае крутых склонов крыши используются закрытые ендовы, они служат для равномерного стока осадков. Во втором случае так же, как и в первом, выкладываем гофрированную ленту шириной в 90 см. Плитка устанавливается вдоль ската.
3. Суть переплетенной ендовы заключается в том, что все панели кровельных наклонов сцепляются между собой. Переплетенная ендова покрывается кровельным материалом. Некоторые линии плиток переплетаются друг с другом и устанавливаются через ендову.

Вернуться к оглавлению

Преимущества ендовы

Устройство ендовы на стропилах.

1. Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
2. Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
3. Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
4. Ендовые крыши долговечны.
5. Данные конструкции придают некую эстетичность.

Вернуться к оглавлению

Особенности монтажа

Для того чтобы смонтировать крышу с ендовой, понадобится наличие следующих материалов:

• скобки, для того чтобы закрепить желобок;
• гидроизоляционная самоклеящаяся полоса с поролоновой подложкой для защиты от влаги, грязи и осадков;
• половинчатая черепица;
• специальная лента для стыков.

При укладке крыши с ендовой используется специальная лента для стыков.

Для установки ендовы надлежит поставить обрешетки. Обрешетка должна быть фронтальной с двух сторон кровельных плоскостей. Во всю длину деревянного желоба нужно постелить гидроизоляционный материал, это нужно для предохранения проникновения влаги. Во многих случаях, когда скат плоский, укладывают вспомогательный гидроизоляционный слой, если пренебречь дополнительной гидроизоляцией, то узел преждевременно может выйти из строя, а это дополнительные траты, так как нужно снова делать ремонт узла и самой кровли.

Отличным гидроизоляционным материалом может служить ендовый ковер, он полностью пропитан качественным битумом. Верхняя часть такого материала сделана из базальтовой посыпки, а нижняя – песчаная. Чаще всего ендовый ковер приколачивают гвоздями через каждые 20 см. Но можно еще и приклеить наклейками. Данный гидроизоляционный материал обладает высокими качествами и прослужит вам долгие годы. После гидроизоляционного слоя монтируется нижняя часть ендовы, ее называют фальшендова.

Фальшендова представляет собой просторную пластину, которая опущена под углом (углы формируются при соединении скатов). Посредством саморезов пластина крепится к обрешетке через каждые 30 см. Ендова, состоящая из нескольких компонентов, складывается снизу, следовательно, край верхней части планки должен прикрывать край нижней на 15-20 см. Желательно стыки обработать герметиком – это, в свою очередь, повысит гидроизоляцию. Для верной установки необходимо кровельный материал уложить выше оси внутреннего угла с двух сторон на 8 -10 см. Верхняя часть монтируется так же, как и нижняя, ее необходимо уложить с нахлестом в 10 – 12 см. Крыша с ендовой должна быть тщательно спроектирована, чтобы избежать протечки во время осадков или даже полного ее обрушения.

Вернуться к оглавлению

Стропильная система крыш с ендовой

Стропильная система крыши считается одной из самых качественных и добротных благодаря своей расширенной конструкции, которая сочетает в себе различный порядок стропил, таких как висячие и наслоенные. На стадии планировки выполняется четкий план, где указаны все примыкания, в том числе и веранда, терраса, слуховые и мансардные окна. Ендовые крыши разветвляются на Т-образные, Г-образные и крестообразные крыши. Считается, что чем затруднительней в исполнении крыша, тем значительно больше времени и средств необходимо для ее устройства. На плане должны быть видны основные и дополнительные прогоны, тут же проявятся и переплетения, формирующие ендову, именно здесь и устанавливаются диагональные стропила.

Самым сложным моментом при сборке каркаса стропильной системы крыши является ендова. Обычно ендова образуется стропильной рамой, которая лежит на обрешетке, она базируется на верхней части стыков коньковых брусьев и прогоне. Для того чтобы избежать повреждений нижней ендовы, в процессе монтажа нужно хорошо выбирать места для креплений. В качестве креплений хорошо подойдут кровельные саморезы.

Во избежание протечек на монтажных стыках можно использовать специальные подкладочные слои.

Монтаж ендовы на крышу.

При монтаже ендов должно соблюдаться несколько очень важных правил:

1. Для начала нужно убедиться в том, что правильно установлена герметизирующая лента для стыка. Это необходимо для того, чтобы избежать попадания туда разного рода мусора и воды.
2. Нужно дополнить монтаж ендовы обрешеткой.
3. Устройство ендовых планок базируется на капельниках, а сама ендова начинается с карниза.
4. Нужно приготовить достаточное количество планок для ендовы. Монтаж планок производится снизу вверх с нахлестом.
5. Для того чтобы нижняя планка была ниже карнизной линии, необходимо ее обрезать.
6. Монтаж планок во время установки ендовы нужно производить вдоль отбортовок.
7. Кровельный материал, который граничит с ендовой, обрезается только по разметке.
8. Нужно заранее отметить места, где будут находиться крепления, чтобы не испортить материал.
9. Заданная конструкция крепится саморезами.
10. После крепления саморезами кровельная поверхность должна вплотную примыкать к ендовой планке.
11. Ни в коем случае нельзя крепить саморезы на отрезке меньше, чем 25 см от ендовой оси.
12. Для того чтобы выровнять зарезки, в процессе укладки используется резиновая киянка.
13. Монтаж верхней части ендовы производится с нахлестом в 10 см.

Конструкция каркаса стропильной системы крыши заканчивается монтажом стропил, далее происходит монтаж кровли. Только после всех этих разработок можно перейти к монтажу дверей, окон и т. д.

Вернуться к оглавлению

Некоторые особенности стропильной системы крыши с ендовой

1. Стропильная система ендовой крыши может быть любой, но необходимо принять к сведению наклон листов кровли.
2. Для качественной установки крыши нужно четко знать и наглядно видеть, какая конструкция кровли будет необходима для данного здания.
3. Нужно тщательно подходить к выбору строительного материала. Для крыш необходим качественный материал, который способен выдерживать удары града, вибрацию снега и дождя, он должен быть долговечным и обладать антикоррозийными свойствами.
4. Работа должна проходить от конька. Таким образом, можно отмерить необходимое вам расстояние и поддержать кровлю.
5. После окончания работы нужно укрепить отсоединенные участки конька.
6. Для правильного расчета нагрузки нужно обратиться к специалистам, которые не только помогут правильно рассчитать, но и подскажут, с чего начать монтаж ендовы.
7. Стропильная система крыши должна быть установлена по правилам СНИПов и сделана из качественных материалов. Стропильная система крыши – это одна из самых главных конструкций любого здания. Для установки стропильной системы с ендовой нужны хорошие эксперты, без особых строительных навыков самому правильно установить ендову практически невозможно.
8. После того как смонтирована стропильная система крыши с ендовой, обязательно нужно установить снегодержатель. Снегодержатель необходимо поставить правильно, в противном случае от него не будет пользы. Крепить следует его саморезами. Желательно цвет подбирать в зависимости от выбранного вами материала для крыши.

На сегодняшний день практически ни один дом не строится без крыши с ендовой, особенно в северной части земного полушария. Это обусловливается многочисленными осадками. Ведь чтобы защитить свое жилище от протечек и проникновения сквозняка, обязательно должна быть сделана качественная ендова.

Обрамление ендовы на крыше – Высококачественное жилищное строительство

Руководства по проектам изысканного жилищного строительства

Обрамление

How-To

Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.

Рик Арнольд Выпуск 161

Краткий обзор: Если вы начнете с точных, фактических измерений и используете строительный калькулятор для выполнения математических расчетов, вы сможете вырезать все стропила для большинства крыш на земле всего одним выстрелом. Здесь пишущий редактор Рик Арнольд шаг за шагом знакомит читателей с процессом.

---

Устройство сложной крыши является одним из самых сложных этапов строительства дома. Но это не обязательно. Если вы начнете с точных, фактических измерений и используете строительный калькулятор для выполнения математических расчетов, вы сможете вырезать все стропила для большинства крыш на земле всего за один раз.

Этот ендов на крыше является прекрасным примером. Чтобы понять концепцию и то, как все части расположены и вырезаны, я изображаю крышу в двух измерениях в плане. Затем я использую строительный калькулятор, чтобы найти правильную длину каждого стропила.

Для начала мне нужно знать только две вещи. Во-первых, это уклон крыши. В этом проекте крыша представляет собой 12-скатную или 12-в-12. Второе, что мне нужно знать, это общий пробег обычных стропил.

Поскольку дом является каркасным, размеры могут немного отличаться от проектных, поэтому я игнорирую планы при нахождении прогона обычных стропил, а вместо этого провожу собственные измерения. Сначала я измеряю ширину здания, включая обшивку. Прогон рядовых стропил равен половине этого измерения, за вычетом половины толщины коньковой доски. Когда у меня есть прогон обычных стропил, я использую калькулятор, чтобы найти длины всех стропил.

Развальцовочное стропило имеет другой шаг

Прогон ендовного стропила длиннее, чем прогон обычных стропил, поэтому требуется 17 дюймов прогона ендовного стропила, чтобы подняться на то же расстояние, что и обычные стропила подъем на 12 дюймов. Таким образом, шаг стропила ендовы составляет 12 дюймов 17.

Первый пропил, который я делаю как на обычных стропилах, так и на стропилах ендовы, — это вертикальный пропил, где стропила стыкуются с коньковой доской. На обычных стропилах срез по отвесу помечен квадратом каркаса для уклона 12 дюймов 12 (45 °) и квадратом среза (т. Е. Без скоса). Стропила долины размечаются с шагом 12 дюймов 17, а затем обрезаются с двойным скосом, чтобы соответствовать пересечению конька. Поскольку большинство пиломатериалов для каркаса не идеально прямые, я проверяю каждую деталь и отмечаю вершину перед тем, как начать резать пиломатериал на стропила. Если все венцы направлены вверх, волны не испортят готовую крышу.

Для получения дополнительных фотографий и подробностей об обрамлении ендовы нажмите кнопку View PDF ниже.

From Fine Homebuilding #161

Посмотреть PDF

Предыдущий: Каркас крыши из инженерных пиломатериалов Следующий: Подход без математики к тарелкам долины

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Сталь

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

комплектов долины | Ассоциация компонентов строительных конструкций

Вопрос:

Каковы требования для установки ендовы над стропильными фермами? Меня интересуют условия прибивания и поддержки. Некоторые инженеры просят разорвать нижний пояс фермы ендовы, чтобы он соответствовал наклону крыши нижележащих ферм. Это необходимо? Как я могу рассчитать значения сопротивления подъему для строительной инспекции?

Ответ:

Наборы ендовы не являются несущими, но они передают динамические и постоянные нагрузки крыши на нижележащие фермы. Разрыв нижнего пояса распределит нагрузку на большую площадь и теоретически уменьшит любые проблемы с дроблением древесины в точках контакта. Количество груза, которое обычно там будет, скорее всего, не вызовет проблем с дроблением. Ключевым вопросом является установка правильных гвоздей, чтобы удерживать ферму на месте. Опять же, учитывая нагрузку, все, что нужно сделать при забивании гвоздей, — это обеспечить контакт дерева с деревом и удерживать ферму в плоскости.

Для расчета подъемной силы вы можете использовать сводную таблицу BCSI-B8 SBCA, которая поможет вам рассчитать сопротивление подъемной силе гвоздевого соединения, или вы можете обратиться за помощью к своему инженеру. В 2002 году Simpson Strong-Tie представила металлический соединитель для соединения ендовы с фермой под названием VTC2. В спецификации соединителя указаны значения гравитации и подъемной силы.

Комплекты Valley заполняют пространства на крыше, которые не заполняют несущие конструкции. Поскольку они в некотором смысле являются косметической частью кровельной системы, некоторые производители ферм не утруждают себя их поставкой. Тем не менее, наборы ендовы действительно передают вертикальные нагрузки на нижележащие фермы (во многом подобно тому, как торцевая рама фронтона передает нагрузку на несущую стену ниже), и могут быть значительные различия между наборами ендовы, изготовленными и изготовленными традиционными рамами. Размещение изготовленных ендовных рам на уровне 24 дюйма O.C. означает, что нагрузка равномерно распределяется по опорным фермам и обеспечивает боковые связи, как это делают прогоны. Ручные ендовы, напротив, полагаются на коньковые доски и стропила, которые передают точечные нагрузки на фермы внизу.
