СВАЙНО-РОСТВЕРКОВЫЙ

ФУНДАМЕНТ

   Свайно-ростверковый фундамент дает возможность значительно снизить объем земляных работ и расход бетона. Правильное заложение данного фундамента обеспечивает высокую надежность и устойчивость основания, которое способно переносить воздействие экстремально низких температур и сейсмическую активность. Именно поэтому такие характеристики свайно-ростверкового фундамента дают возможность возводить его в условиях вечной мерзлоты и при наличии пучинистых грунтов

   Свайно-ростверковый фундамент приобрел большую популярность в частном строительстве даже в том случае, когда глубина промерзания грунтов не является слишком большой. Чаще всего к его использованию прибегают при устройстве основания под малоэтажные здания, что объясняется экономичностью, долговечностью, надежностью и быстротой производства работ. Обычно, для московского региона, заглубление свай выполняется на глубину до полутора метров с последующей связкой их лентой ростверка.

   Ростверк — верхняя часть фундамента, распределяющая нагрузку от несущих элементов и стен дома. Как правило, это железобетонная рама под несущими стенами здания, стоящая на вкопанных в землю сваях. Ростверк жестко связывает оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения). Для компенсации растягивающих усилий, возникающих в промежутке между сваями, ростверк следует армировать. В зависимости от схемы размещения свай ростверк можно устраивать в виде ленты либо железобетонной плиты.



По высоте устройства по отношению к уровню земли различают ростверки:



• Высокий или висячий, который размещают выше уровня земли (обычно на 10-15 см, но иногда и больше).  Такой ростверк можно сооружать на всех типах грунтов под здания с небольшим весом. Особенно целесообразно его применение на пучинистых грунтах. Недостатком такого ростверка можно считать то, что возникает необходимость утепления пустоты, образующейся между ростверком и землей или пола первого этажа.



• Промежуточный или наземный ростверк размещают так, что его подошва располагается на уровне поверхности земли, без заглубления, на песчаной или песчано-гравийной подушке. При сооружении такого типа ростверка, отсутствует пространство между ним и почвой, но его можно устраивать только на слабо- или непучинистых грунтах. На грунтах, подверженных морозному пучению, такой ростверк может быть оторван от свай или дать трещину.



• Заглубленный или низкий ростверк отличается тем, что его нижнюю часть заглубляют в грунт, располагают ниже уровня земли на песчаной (песчано-гравийной) подушке. По сути, такой ростверк представляет собой ленточный фундамент в основании которого находятся сваи (свайно-ленточный фундамент). Это довольно затратный вариант, но может использоваться для более тяжелых зданий , если на дне траншеи под ленточный фундамент находится грунт с недостаточной несущей способностью. В пучинистых грунтах такой ростверк должен быть заложен на глубину промерзания, чтобы исключить воздействие на его подошву сил морозного пучения, а в слабо- или непучинистых грунтах его можно располагать с заглублением 20-30 см на песчано-гравийной подушке высотой 20-50 см.

   Сваи – стальные либо бетонные столбы круглого или прямоугольного сечения, которые воспринимают на себя вес всей конструкции. Для повышения устойчивости сваям должно быть обеспечено опирание на твердую поверхность с минимальной сжимаемостью. Для этого должно обеспечиваться заглубление свай на достаточную глубину. При этом глубина заложения свай определяется массой сооружения. Для повышения морозостойкости и прочности на изгиб сваи необходимо армировать, что обеспечит еще и высокую сейсмическую устойчивость.



   По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.



   Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства. Неплохая но дорогая для индивидуального строительства альтернатива — это забивные сваи, которые представляют из себя готовые столбы, забивающиеся в землю специальной техникой.

Расчет свайно-ростверкового фундамента



   Для того чтобы провести расчет фундамента для дома, прежде всего, нужно собрать довольно подробную информацию об участке, на котором его планируется возвести. Начать следует с отчета о геологическом строении грунта, его составе и прочих характеристиках. Существует услуга по проведению необходимых измерений и анализов, в результате которых предоставляется подробный геологический отчет.



   Следующий этап — расчет фундамента, с учетом геологических и прочих особенностей участка, материалов дома, его этажности и др. Это один из самых решающих и ответственных этапов, поэтому его лучше доверить квалифицированному специалисту. После того как он вычислит нагрузки и определит основные размеры ростверка, на основании этих данных будет сделан расчет количества, диаметра опор из железобетона и глубины их установки.

Преимущества



1. Значительная экономия рабочего время, благодаря чему снижается стоимость работ.



2. Из-за надземного, в основном, расположения фундамента получаем небольшой фронт змляных работ и небольшой расход бетона в котлован.



3. Малые потери тепла дома в холодное время вследствие малой площади взаимодействия фундамента с грунтом.



4. Высокие виброизолирующие свойства, которые возникают как следствие особенностей соединения опор с ростверком, что особенно актуально при возведении зданий рядом с авто и железнодорожными магистралями, линиями метрополитена.



5. Строителство в любое время года.



6. Высокая технологичность и скорость процесса, так как не требуется предварительная долгая подготовительная работа.

Недостатки



   Как и любой другой конструкции, у свайно-ростверковой есть свои недостатки, которые более правильно назвать ограничениями. Могут возникнуть определенные сложности при возведении на горизонтально-подвижных почвах, таких как набухающие и просадочные. Связано это с невысокой стойкостью к опрокидыванию.

Из-за конструктивных особенностей опорной системы, возникают определенные сложности в процессе обустройства цокольных этажей. Довольно часто возникает необходимость заполнения межсвайного пространства, что довольно трудоемко и затратно в финансовом плане.

   Также к минусам, с точки зрения расходов,  относится и то, что его создание невозможно без участия специализированной строительной техники.

Монтаж



Подготовительные работы

   Изначально следует определить несущую способность грунта, при расчете следует учесть нагрузку от всех элементов конструкции, включая сам ростверк и сваи. После этого все нагрузки нужно сложить и разделить на площадь опорной части свай. Полученное значение не должно превышать несущей способности грунта. При невыполнении данного условия количество свай следует увеличить и повторить проверку.



Разметка фундамента

   Поверхность участка следует очистить от плодородного слоя грунта и произвести выравнивание поверхности.

После этого, используя обноску, необходимо разметить углы дома и зафиксировать границы наружных и внутренних стен. По завершении указанных работ можно приступать к разметке установки свай, при этом следует учесть, что они обязательно должны располагаться в углах здания, под несущими стенами и в местах пересечения внешних стен с внутренними. Шаг установки свай определяется расчетным путем.



Земляные работы

   К их производству приступают после разметки мест установки свай. Земляные работы можно проводить как вручную, так и с применением специальной строительной техники. В первом случае прибегают к использованию ручного бура. Если грунты склонны к осыпанию, то в полученную скважину следует установить асбоцементную трубу либо устроить толевую рубашку.

В центре отверстия под сваи необходимо поместить армирующий каркас, который впоследствии будет залит бетоном.



Устройство ростверка

   После отвердения свай следует установить опалубку, в которую устанавливается армирующий каркас ростверка. При вязке каркаса пользуются вязальной проволокой. После устройства армирующего каркаса и установки надежных связей с выпусками арматуры столбов происходит заливка ростверка бетоном не ниже марки B25 (М350) в соответствии со строительными требованиями.

Главные ошибки



1.  Отсутствие жесткой связи между ростверком и сваями

     Зимой после промерзания грунта происходит его расширение, при этом под нижней частью благодаря наличию утепленного перекрытия грунт остывает гораздо медленнее. Из-за этого столбы испытывают воздействие опрокидывающих сил – верхние части свай испытывают давление от мерзлой земли в направлении подпольного пространства. Из-за того, что столбы сверху не зафиксированы, возможно, их продавливание под здание, что приведет к повреждению. Наибольшей опасности подвержены постройки, при возведении стен которых используются легкие материалы.



2.  Недостаточная глубина заложения

    При недостаточной глубине заложения опор свай конструкция может дать усадку, из-за которой исчезнет обязательная полость между нижней частью ростверка и грунтом. При размещении основы столбов выше глубины промерзания зимой фундамент будет подвергаться мощным силам, которые будут стремиться поднять и вытолкнуть его. Из-за неравномерности нагрузки стены могут не только растрескаться, но и разрушиться.



3.  Ошибки расчетов несущей способности

     При проведении расчетов несущей способности фундамента нужно руководствоваться типом грунтов. Наиболее высокая несущая способность присуща каменистым грунтам и скальным породам, минимальную несущую способность имеют супеси и пески. Ошибки в расчетах могут привести к тому, что под воздействием нагрузки конструкция будет погружаться в землю, при этом замедлить и остановить данный процесс весьма проблематично.

Монолитные дома

Основное

Карта объектов

Каменные и блочные

Web-камеры

Комбинированные дома

Скачать pdf презентацию

Copyright © 2010- ЭКОДОМ|99

Деятельность осуществляется в Центральном Федеральном Округе РФ

Политика конфиденциальности

Пользовательское соглашение

Разработка проектов

Эскизный Проект

Архитектурные Решения

Конструктивные Решения

Проверочные расчеты

Контакты

Текущие Вакансии

что это такое, фото, размеры, ширина ростверка

Типы свайно-ростверкового-фундамента различаются между собой по конструктивным особенностям, способу монтажа, варианту заглубления в грунт и не только.

Основные требования и правила расчетов фундамента описаны в соответствующей нормативной документации.

Ростверк на сваях — что это такое, как рассчитать ширину, высоту и другие размеры свайно-ростверкового фундамента, как построить основание своими руками? Ответы на вопросы найдете в статье.

Содержание

  • 1 Что это такое?
  • 2 Требования и стандарты для строительства основания
  • 3 Типы фундаментов по способу погружения свай в грунт
  • 4 Классификация свайных ростверков по степени заглубления
    • 4.1 Как рассчитывается минимальная высота и что на нее влияет?
    • 4.2 Необходимая ширина
  • 5 Особенности выбора и возведения основания
    • 5.1 Ростверк на сваях для дома из газосиликатных блоков
    • 5.2 Для кирпичного сооружения
    • 5.3 Под гараж
  • 6 Как построить своими руками?
  • 7 Заключение

Что это такое?

Устройство такого типа основания представляет собой свайное поле, объединенное в монолитную конструкцию единым ростверком.

Свайно-ростверковый фундамент обеспечивает лучшую устойчивость зданию, чем традиционные опоры, но при этом строительство обходится дешевле, чем глубокое закладывание железобетонной ленты или плиты.

Свайно-ростверковый фундамент выбирают для строительства:

  • малоэтажных сооружений,
  • кирпичных,
  • щитовых,
  • деревянных домов,
  • построек из газобетона,
  • гаражей,
  • бань,
  • ограждений и не только.

Одно из главных преимуществ основания – применимость практически для всех видов грунтов, кроме скальных пород, а также участков с высоким содержанием каменистых включений в почве. Опорные конструкции также обеспечивают стойкость дому на заболоченных площадках и переувлажненных грунтах.

При этом ростверк отвечает за равномерное распределение нагрузки между сваями, что значительно увеличивает прочность и надежность фундамента. Как правило, под ростверком устраивают щебневую или песчаную подушку, чтобы защитить верхнюю часть основания от морозных сил пучения.

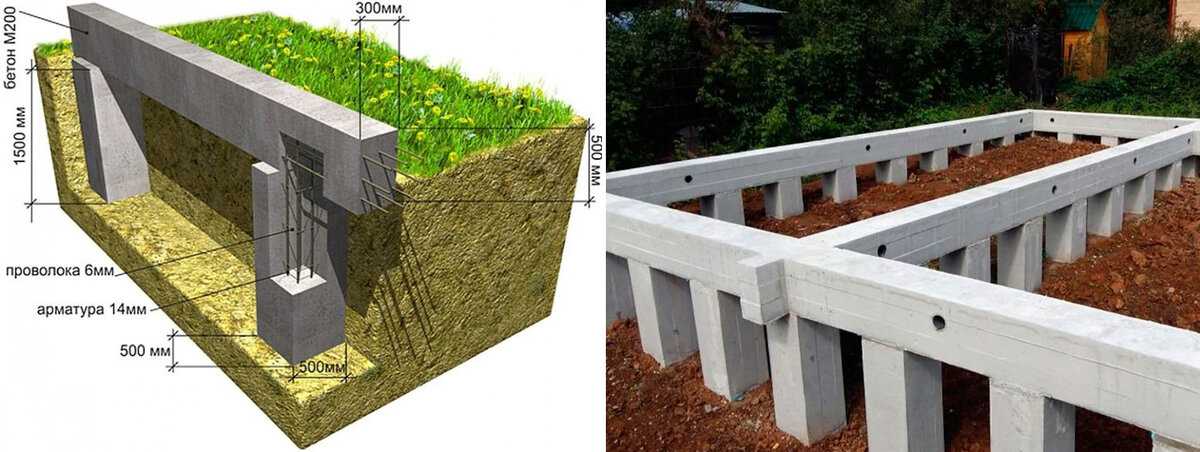

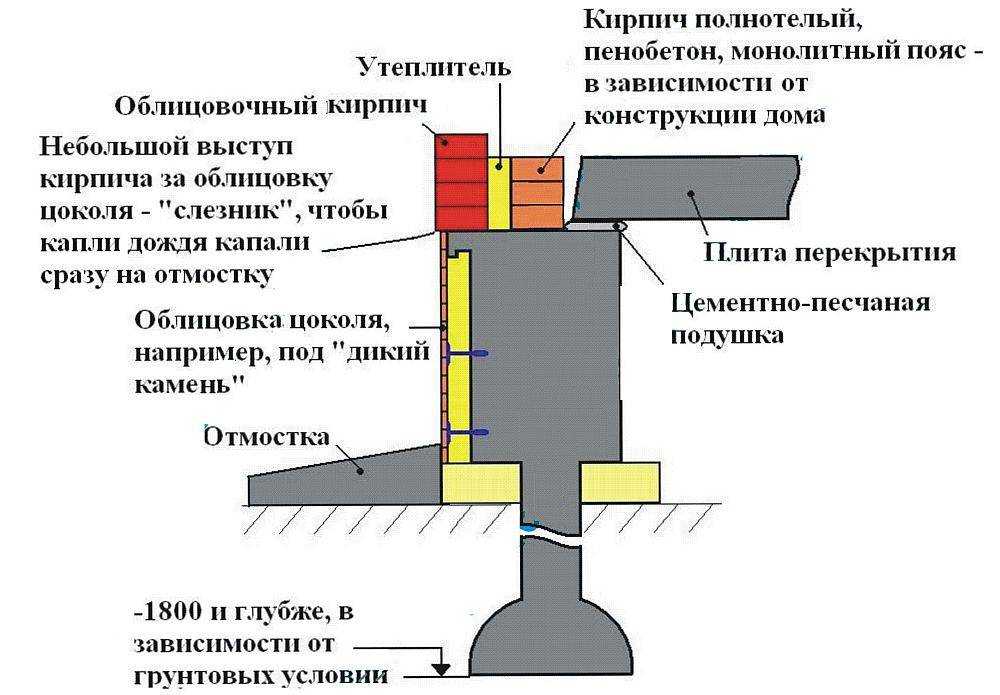

Свайно-ростверковый фундамент представлен на фото:

Требования и стандарты для строительства основания

Нормативный документ СП 24.13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

  1. Объем геологических исследований.
  2. Состав строительного проекта.
  3. Особенности строительства в присадочных, набухающих и других грунтах.
  4. Расчет конструктивных элементов.
  5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
  6. Определение несущей способности фундамента.
  7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

  • СНиП 2. 03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
  • СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
  • СП 63.13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Типы фундаментов по способу погружения свай в грунт

Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:

  1. Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.

    Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).

    Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.

  2. Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.
  3. Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.

    Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.

    Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.

  4. Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.

Классификация свайных ростверков по степени заглубления

По отношению к поверхности земли ростверк может быть:

  1. Заглубленным – лента опущена в почву на определенную глубину. Как правило, ленточный ростверк комбинируют с бетонными и железобетонными сваями, заглубленными в грунт ниже линии промерзания. Несмотря на значительные финансовые и трудовые затраты, такой фундамент может оказаться единственным подходящим вариантом для строительства тяжелых сооружений.
  2. Наземный – тип ростверка, который опирается на поверхность земли. Подходит для грунтов несклонных к пучению.

    В противном случае остается риск преждевременного износа фундамента в результате разрушающих сил морозного пучения почвы.

  3. Висячий – ростверк, между нижней поверхностью которого и нулевым уровнем участка остается воздушный зазор. Такой подъем, как правило, составляет более 10 см над уровнем земли.

    Благодаря висячему ростверку, вертикальные силы морозного пучения не воздействуют на ленту. В противном случае в ростверке могут образоваться трещины или произойдет разрыв между верхней и нижней частью основания.

Как рассчитывается минимальная высота и что на нее влияет?

После размещения на плане точек под опоры, переходят к проектным расчетам для ростверка фундамента. Габариты ростверка не должны быть меньше размеров конструкции, которая на него опирается.

Как правило, в частном домостроении выбирают высоту ростверка, равной: Ha + 25 см, где Ha – глубина заделки свай в верхнюю часть основания.

При проектировании сооружений I степени ответственности к расчету минимальной высоты ростверка подходят, исходя из несущей способности опорной конструкции. За основу берут условие:

где:

  • a1 и a2 – безразмерные коэффициенты;
  • bk и dk – размеры сечения сваи;
  • c2 и c1 – расстояние от граней, соответствующей размерам  и  к ближайшим сваям;
  • h2 – рабочая высота сечения ростверка;
  • Rp – боковая поверхность пирамиды продавливания, принимая от верха арматурной сетки до дна стакана.

Правила расчета по приведенному образцу подробно описаны в Рекомендациях по расчету железобетонных ростверков свайных фундаментов.

В малоэтажном строительстве принимают условную высоту ростверка, равную 30-40 см, на практике это величина может выходить за указанные пределы.

Фактически параметр зависит от ряда факторов:

  • географических условий участка;
  • климатических условий в регионе;
  • конструктивных особенностей возводимого сооружения;
  • материала, из которого изготовлен фундамент;
  • варианта установки опорной конструкции;
  • способа воздействия фундамента на грунт и т.д.

Об устройстве свайно-ростверкового фундамента и расчетах конструкции читайте в этой статье.

Необходимая ширина

Ширина ростверка принимается равной ширине цоколя или толще него. Если в доме не планируется цоколь, то ширину выбирают, основываясь на толщине внешних стен по такому же принципу. При этом ширина лента не может быть уже 40 см.

Особенности выбора и возведения основания

Широкое разнообразие вариантов устройства свайно-ростверкового фундамента усложняет выбор неопытного застройщика. Не имея навыков и знаний в этой сфере, лучше заказать проектирование у профессионалов.

Ростверк на сваях для дома из газосиликатных блоков

Когда планируется строить дом из газобетона на склонах или участках с переувлажненным грунтом, выбор в пользу свайно-ростверкового фундамента станет лучшим решением.

Поскольку пористая структура газосиликатных блоков хорошо впитывает влагу, что приводит к быстрому разрушению конструкции, рекомендуется выбирать фундамент с висячим ростверком. При этом можно использовать винтовые или буронабивные сваи.

К выбору штампованных железобетонных конструкций лучше подходить с осторожностью, поскольку способ монтажа опор исключает возможность гидроизоляции нижней части фундамента. Последний способ актуален, если хорошо обработать ростверк гидрофобными составами.

Для кирпичного сооружения

Для строительства кирпичных домов подойдет большинство видов свайно-ростверкового фундамента за исключением варианта с деревянным ростверком.

Параметры конструктивных элементов основания под малоэтажное строительство выбирают с учетом суммарных нагрузок, а также несущей способности грунта.

Чем мощнее планируется строение, тем надежное и устойчивее вбираются опоры. Как правило, для жилых домов сваи опускают ниже линии промерзания. Для переувлажненных грунтов целесообразно продумать искусственный отвод сточных вод и дренажную систему на участке.

Под гараж

Под такие легковесные постройки как гараж или баня с экономической точки зрения лучше использовать металлические винтовые сваи с такой же обвязкой. Выбранный метод отличается высокой скоростью возведения, простотой монтажа и небольшим количеством строительного мусора.

Металлические сваи подойдут для заболоченных мест, торфяных грунтов и других слабых пород, а также для участков с неравномерным рельефом.

Если проектируется гараж с надстройкой, можно увеличить количество свай или использовать железобетонные опоры. В любом случае, увеличение мощности опорной конструкции приведет к удорожанию строительства.

Как построить своими руками?

Строительство свайно-ростверкового основания начинается с разметки участка: на площадку переносят размеры будущей постройки, а также обозначают места установки опор.

Технологические этапы возведения буронабивного фундамента с ленточным ростверком:

  1. Бурение скважин.
  2. Устройство опалубки.
  3. Монтаж каркаса из армирующих прутьев в шурфе.
  4. Заливка опоры бетонным раствором.
  5. Гидроизоляция верхней части опор.
  6. Монтаж опалубки под ростверк.
  7. Устройство гидроизоляционного материала внутри опалубки.
  8. Монтаж армирующего каркаса для ленты.
  9. Связка армированных прутьев свай и ростверка.
  10. Заливка бетона под ростверк.

Алгоритм строительства винтового свайного-ростверкового основания с металлическими конструктивными элементами:

  • ввинчивание опор на глубину ниже линии промерзания, пока конец трубы не упрется в твердые породы;
  • заливка бетонном полости внутри винтовой сваи для увеличения прочности и недопущения образования конденсата в трубе;
  • обрезка свай, выступающих над почвой, на одном уровне;
  • приваривание оголовков;
  • сваривание каркаса из металлических элементов для ростверка;
  • приваривание обвязки к оголовкам, укрепление уголками и заклепками;
  • покрытие металлической конструкции несколькими слоями гидроизоляции.

Порядок строительства винтовых железобетонных свай:

  1. Устройство небольших углублений в почве под опоры.
  2. Ввинчивание железобетонных свай.
  3. Монтаж опалубки под ленту.
  4. Устройство гидроизолирующего слоя внутри опалубки.
  5. Монтаж армирующего каркаса под ростверк.
  6. Связка армированных прутьев свай и ростверка.
  7. Заливка бетона под ленту.

Строительство фундамента с применением штампованных железобетонных опор отличается необходимостью найма спецтехники, поэтому провести работы своими руками можно только частично. Когда сваи будут установлены, можно заняться обустройством опалубки под ростверк, не забывая про армирование и гидроизоляцию.

Инструкция по возведению свайно-ростверкового фундамента своими руками — в этой статье, по армированию конструкции — в этой, по гидроизоляции основания — в этой. О возведении свайного фундамента с монолитным ростверком можно узнать здесь, о стоимости строительства — тут.

Заключение

Широкое применение свайно-ростверкового основания обусловлено экономичностью, относительной простотой и высокой скоростью монтажа. Для конкретных условий целесообразно выбрать тот или иной тип фундамента. Конструктивные различия конструкций подробно описаны в настоящей статье.

При этом каждый способ предполагает проведение сложных математических расчетов. Эксперты советуют начинающим строителям, у которых нет опыта в проектирование фундаментов, заказать расчеты у специалистов.
