Фартук на трубу дымохода своими руками: Монтаж дымовой трубы, без протечек, своими руками

Содержание

фартук для дымохода своими руками

Содержание статьи

герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. 1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. 1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
  2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
  3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
  4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

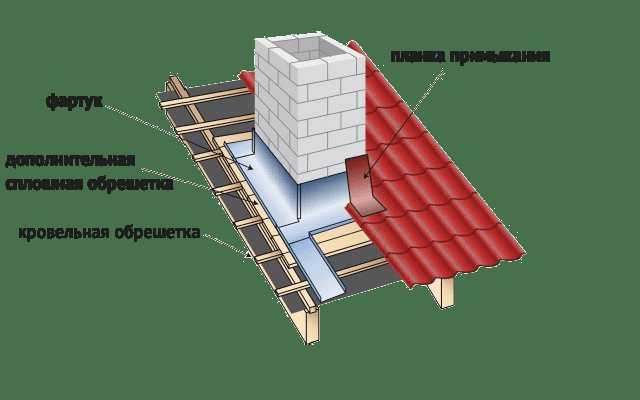

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. 1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
  2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
  3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
  4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
  5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. 1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
  2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
  3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
  4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Обустроить дымоход самому вполне реально.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу.

Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
Кирпичная труба должна иметь стены толщиной от 120 мм;
Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

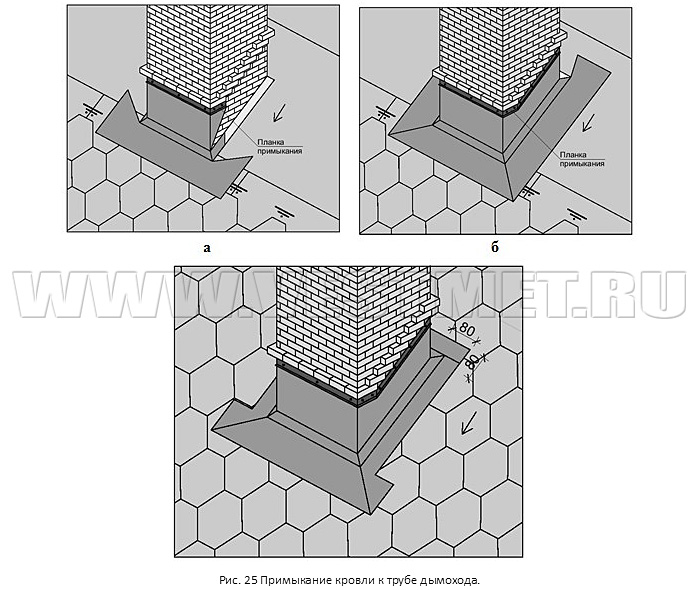

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

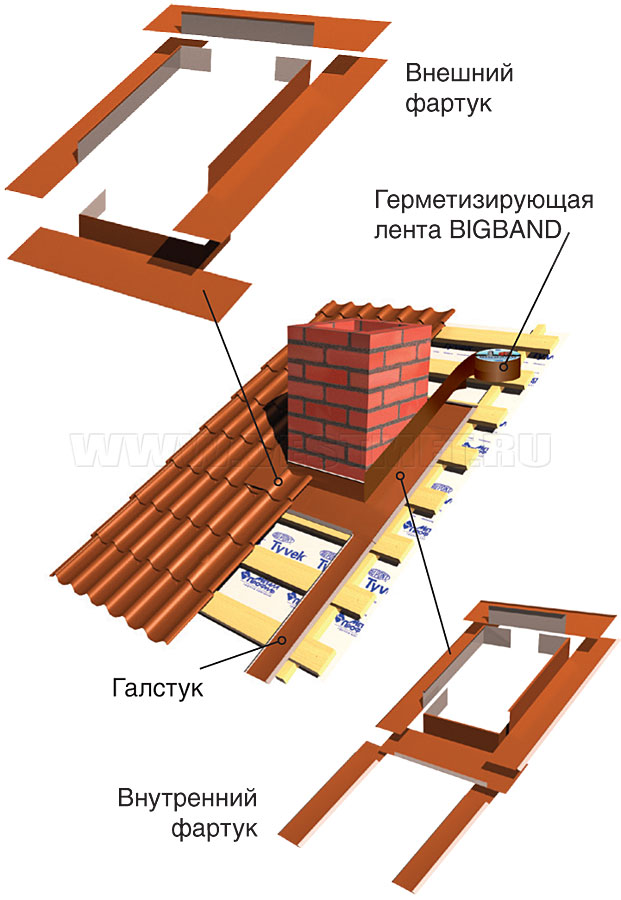

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
Натягиваете конус на трубу, примыкание должно быть плотным;
Обжимаете нижнее кольцо из мягкого металла по форме кровли;
Густо смазываете периметр под кольцом герметикам;
Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Сложные виды отделки лучше доверить профессионалам.

Отделка трубы на крыше: методы доступные для самостоятельного выполнения

Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Профессионально выполненная отделка

Особенности герметизации узла прохода

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной.

За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.

Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома.)

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

Современные методы отделки

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

с применением гибкой алюминиевой или свинцовой ленты;
с использованием оцинкованного металла, покрытого защитными полимерными составами.

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
Поверх рубероида монтируются заранее заготовленные элементы фартука;
Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Страница не найдена «

Последние посты

20 Апр 2023 / / Комментариев 0

Плинтус – это специальная планка, используемая для того, чтобы скрыть стык между стеной и полом во время ремонта. Он играет […]

Далее >>

30 Мар 2023 / / Комментариев 0

Современный житель крупного города-миллионника всегда стоит перед непростым выбором, когда думает, как купить новый дом в «пятачке» для своей семьи. […]

Далее >>

22 Мар 2023 / / Комментариев 0

Сотовый поликарбонат – это полимерный материал, устойчивый к механическим воздействиям и экстремальным температурам. Наличие небольших воздушных камер обеспечивает высокую тепло- […]

Далее >>

9 Фев 2023 / / Комментариев 0

Как правильно выбрать комплект? Если учесть все нюансы, у вас будет выгодная покупка на ближайшие 10 лет или вы найдете […]

Далее >>

8 Фев 2023 / / Комментариев 0

Среди искусственно созданных строительных материалов железобетон занимает далеко не последнее место. Несложно догадаться, что изделие состоит из бетона и стали. […]

Далее >>

7 Фев 2023 / / Комментариев 0

Интерьер квартиры оказывает гораздо большее влияние на наше эмоциональное состояние, чем кажется на первый взгляд. Важно, чтобы атмосфера в доме […]

Далее >>

2 Фев 2023 / / Комментариев 0

Мечтая о беззаботной жизни в уюте частного дома, многие напрочь забывают о посредственных мерах безопасности. Это касается не только систем […]

Далее >>

25 Янв 2023 / / Комментариев 0

Противопожарное оборудование предназначено для предотвращения возникновения пожара, а также способствует уменьшению площади пожара и сохранению жизни людей и имущества. В […]

Далее >>

9 Янв 2023 / / Комментариев 0

Вы уже решили, что будете учиться и работать за рубежом? Тогда мы хотим вам рассказать, какие преимущества вы получите, если […]

Далее >>

24 Дек 2022 / / Комментариев 0

«Сердцем» любой инъекционной техники является нагнетательный насос. Это зависит от его выбора технического режима. Инъекционный шнековый насос предназначен для нагнетания под […]

Далее >>

По категориям

монтаж дымохода | Форумы Hearth.

com Главная

9 декабря 2008 г.

Привет. Я новичок во всем этом. Я пытаюсь собрать печную трубу, чтобы мой дымоход проходил почти до самого верха. Это займет около 18 футов. У меня есть куча 2-футовых секций металлической трубы, которые нужно соединить вместе, чтобы получился цилиндр. Что я могу сделать. Проблема, с которой я сталкиваюсь, заключается в том, чтобы вставить обжатый конец одного в другой. Есть ли какой-то трюк или специальный инструмент, который мне нужен. Это не идеальные цилиндры — они достаточно гибкие, чтобы я мог их деформировать, — но после борьбы с этим в течение примерно 30 минут я понял, что здесь должно быть что-то, чего мне не хватает. Кто-нибудь может мне помочь?

… Я пытаюсь собрать печную трубу, чтобы мой дымоход проходил почти до самого верха. Это займет около 18 футов. У меня есть куча 2-футовых секций металлической трубы, которые нужно соединить вместе, чтобы получился цилиндр. Что я могу сделать. …
..робин

В случае, если я вас неправильно понимаю, когда вы устанавливаете трубу в качестве дымовой трубы для соединения печи с дымоходом, устанавливайте ее обжатым концом вниз, чтобы он находился внутри верхней части нижней части. С трубой защелкивающегося типа это может быть уловкой, чтобы выровнять все это. Убедитесь, что вы используете винты на каждом стыке — 3 или 4 на каждом стыке. Сила, действующая на каждое соединение трубы выше, может привести к расстегиванию шва, особенно если у вас есть 18 футов. Используйте винты из нержавеющей стали.

Я эвакуирую печь в каменный дымоход (который только что отремонтировал трубочист и сказал мне, что он в очень хорошем состоянии). Я планировал провести 6-дюймовую трубу вверх по дымоходу ближе к верху. Мне удалось соединить металлические листы в цилиндры. Но цилиндры крепкие, и у меня возникли проблемы с вставкой втычного конца в женский конец. FLASH: Я только сейчас понял, что, вероятно, я могу сделать это, используя плоскогубцы, чтобы согнуть края штыревого конца. Я попробую это, как только закончу этот пост.

См. Мне бесплатно подарили Vermont Casting Resolute 1979 года. А у меня за домом лес. Так эй!! Я должен воспользоваться этим. Это красота. Мне просто нужно соединить трубы вместе, чтобы добраться до верхней части дымохода на несколько футов. Еще одна небольшая проблема заключается в том, что в верхней части топки в дымоходе есть заслонка — у меня должен быть переходник (круглый с 6 дюймов на 4 x 10 дюймов), а затем ресивер (круглый с 4 x 10 дюймов на 6 дюймов).

9 декабря 2008 г.

Я не страдаю безумием. Я наслаждаюсь каждой минутой!
Я сказал шнур? При ранжировании я имел в виду 128 кубических футов древесины, коры и воздуха. http://en.wikipedia.org/wiki/Cord_(unit)
RSF Onyx камин — любящая жена — MTD 20-тонный дровокол — Stihl MS 391 пила — дровяной сарай на 12 шнуров — Craftsman YT3000 — GSD сука охранять все это
Я не страдаю безумием. Я наслаждаюсь каждой минутой!
Я сказал шнур? При ранжировании я имел в виду 128 кубических футов древесины, коры и воздуха. http://en.wikipedia.org/wiki/Cord_(unit)
RSF Камин Onyx — любящая жена — MTD 20-тонный дровокол — Stihl MS 391 пила — 12 дровяных сараев для шнура — Craftsman YT3000 — сука GSD, чтобы охранять все это
Что вам действительно нужно сделать, так это прекратить то, что вы делаете, потому что это неправильно, неутверждено и небезопасно. У вас есть дымоход или соединительная труба (то же самое). Он одобрен только для использования от дымохода прибора до того места, где он собирается покинуть помещение, в котором должен быть расположен прибор. После этого все, что оттуда и до дневного света, должно быть дымоходом или вкладышем дымохода класса А, и то, как вы сделаете переход, не менее важно. Там много всего. Может быть, начнем с более подробного описания установки вместе с фотографиями, и мы сделаем все возможное, чтобы вы остались в живых. Рик
Обратите внимание на остальных из нас — внимательно читайте вопросы — часто вопрос, который, как мы думаем, задается, не тот, на который нужно ответить. Без опыта новичку сложно даже понять, какой вопрос задать, и этот пост — прекрасный пример.
Ребята, вы все правильно поняли.
Ему нужно ОСТАНОВИТЬСЯ и переосмыслить систему!! Проверьте NFPA 211, чтобы узнать, какие компоненты подходят для установки дровяной печи.
Выкинь дерьмовый соединитель, который у тебя есть. Это 24 калибр и долго не протянет. Сделайте себе хоть какой-нибудь сварной шов 22 калибра от верха вашей печки до настенного наперстка.
А еще лучше использовать соединитель с двойными стенками для уменьшения зазоров и повышения безопасности!
Оттуда вам нужно провести тройник из нержавеющей стали к колпаку дымохода — ЕСЛИ вы идете через дымоход из кирпичной кладки / терракоты.
Если вы идете сквозь стену, вам понадобится система с наперстком и тройником класса А, проходящая как минимум в трех футах от линии крыши и оттуда, на 2 фута выше, чем что-либо в пределах 10 футов по горизонтали…
Запомните это: Вы хотите, чтобы огонь НАГРЕВАЛ ваш дом, а не СЪЕДАЛ его!
Вы можете заплатить за замену своей СИСТЕМЫ сейчас или заплатить за замену ДОМА позже — если вы еще живы…
Еще вопрос. Вот вид сбоку и сверху на печь. Могу ли я переделать его так, чтобы труба выходила сзади, а не сверху? Если нет — мне придется расположить печь полностью внутри камина, потому что там всего несколько дюймов свободного пространства. Я не против, но было бы лучше, если бы печь можно было поставить перед камином на кирпичном фартуке.
Еще один быстрый вопрос, если вы не возражаете. У меня было несколько пожаров в этом (снаружи, конечно) только с 6-дюймовой трубой, выходящей сверху. Костры показались мне ленивыми и догорели до полного использования дров. Будет ли он лучше гореть после подключения к дымоходу или я просто неправильно использую дымоход?
Похоже, у вас есть печь Vermont Castings. Перед установкой найдите руководство пользователя, чтобы найти спецификации для установки. Прежде чем продолжить установку, необходимо выяснить необходимые расстояния до горючих материалов. Зазоры варьируются от производителя к производителю, т. е. нет единого требования.
Еще вопрос. Вот вид сбоку и сверху на печь. Могу ли я переделать его так, чтобы труба выходила сзади, а не сверху? Если нет — мне придется расположить печь полностью внутри камина, потому что там всего несколько дюймов свободного пространства. Я не против, но было бы лучше, если бы печь можно было поставить перед камином на кирпичном фартуке. <.
Ваша печь оснащена регулируемым воротником дымохода, поэтому ее можно вентилировать сзади. Если вы можете выкрутить винты, вам нужно будет заменить прокладку между воротником дымохода и корпусом печи, прежде чем заменять воротник дымохода…
Если у вас нет паспортной таблички на печи, NFPA 211 предписывает вам иметь зазор 36 дюймов для ВСЕХ горючих материалов…
Что касается защиты вашего очага, NFPA 211 предписывает, чтобы у вас было 16 дюймов перед стеклом …
Удачи в установке!
Еще один быстрый вопрос, если вы не возражаете. У меня было несколько пожаров в этом (снаружи, конечно) только с 6-дюймовой трубой, выходящей сверху. Костры показались мне ленивыми и догорели до полного использования дров. Будет ли он лучше гореть после подключения к дымоходу или я просто неправильно использую дымоход?
Вы не заставите печь правильно гореть, пока она не будет правильно установлена, дровяным печам нужна тяга, чтобы работать должным образом, если вы топили ее снаружи, даже с парой футов трубы на ней, у вас не было достаточной тяги. что касается предварительных настроек, если у вас нет руководства для печи, посмотрите, можете ли вы получить его, чтобы ознакомиться с настройками, но после его установки все равно придется поэкспериментировать.
Я пытаюсь переделать вентиляционное отверстие так, чтобы оно было направлено назад, а не вверх. Глядя на картинку ниже — левый винт замерз (правого нет). Я сделал все возможное, чтобы ослабить левый винт — завтра попробую еще раз. Но если я не могу, есть ли у кого-нибудь рекомендации? В следующий раз я вызову местного мастера на все руки. Если я сломаю винт, я не уверен, что смогу его заменить, потому что строго Resolute (от 1979) больше не производится, поэтому я не знаю, смогу ли я получить запасные части. Они делают решительное признание. Я бы отнес его дилеру Vermont Castings, но он слишком тяжелый для моей машины.
Еще вопрос. Вот вид сбоку и сверху на печь. Могу ли я переделать его так, чтобы труба выходила сзади, а не сверху? Если нет — мне придется расположить печь полностью внутри камина, потому что там всего несколько дюймов свободного пространства. Я не против, но было бы лучше, если бы печь можно было поставить перед камином на кирпичном фартуке.
Вы, наверное, уже знаете это, но чтобы освободить его, попробуйте немного подтянуть винт, а также попробуйте ударить по нему молотком и широким пробойником. Это может заставить его двигаться. Если сломаете, ничего страшного. Вы можете просверлить и нарезать новое отверстие или даже использовать экстрактор для винтов, чтобы вывернуть его. В первом случае, я думаю, вы могли бы просверлить обе стороны и использовать болт и гайку, при условии, что вы можете добраться до отверстия внутри 9.0016
Тем не менее, кажется, что для дымового дракона много работы, особенно у того, у которого нет стеклянной двери, чтобы вы могли видеть огонь. Я бы посоветовал вам получить лучшие результаты от использованной печи EPA. Проверьте объявления / Craigslist в вашем районе, чтобы получить представление о том, сколько это будет стоить. В конце концов, вы будете использовать меньше древесины (я знаю, что ваша древесина бесплатна, но ваше время — нет). Вы должны быть в состоянии получить плиту за 250 долларов, если вы терпеливы.
Привет ребята. У меня есть 2 секции черной трубы, прежде чем она войдет в какую-то двойную стенку из нержавеющей стали. Я, должно быть, установил его вверх дном, потому что я вижу, что внутри конденсата капает вода по трубе. Я думал, что это должно быть по-другому для целей дыма. Я думаю, что я также пошел в этом направлении, потому что обжатый конец таким образом вошел в нержавеющую сталь. Хотя я, вероятно, закончу этот сезон таким образом, каков наилучший план для герметизации секций, особенно перехода от черной трубы к нержавеющей.
Если у вас конденсируется влага так близко к печке, то это пресловутая канарейка в угольной шахте. Обратите внимание на предупреждение! Не сжигайте мокрые дрова! Это также означает, что креозот будет образовываться дальше по дымоходу.
Я не страдаю безумием. Я наслаждаюсь каждой минутой!
Я сказал шнур? При ранжировании я имел в виду 128 кубических футов древесины, коры и воздуха. http://en.wikipedia.org/wiki/Шнур_(блок)
Камин RSF Onyx — любящая жена — Дровокол MTD 20 тонн — Пила Stihl MS 391 — Дровяной сарай на 12 шнуров — Craftsman YT3000 — Сука GSD, чтобы охранять все это
[quote author=»RobinGoodfellow» date=»1229147975″]Я сделал все возможное, чтобы ослабить левый винт — завтра попробую еще раз. Но если я не могу, есть ли у кого-нибудь рекомендации? В следующий раз я вызову местного мастера на все руки. Если я сломаю винт, я не уверен, что смогу его заменить, потому что строго Resolute (от 1979) больше не производится, поэтому я не знаю, смогу ли я получить запасные части. Они делают решительное признание. Я бы отнес его дилеру Vermont Castings, но он слишком тяжелый для моей машины.
Не волнуйтесь, если вы сломаете оставшийся винт, вам все равно придется выкрутить другой…
IIRC, винты, удерживающие на месте воротник дымохода, имеют резьбу 1/4-20… стандартные в любом хозяйственном магазине. ..
Возьмите пару разных длин
Если у вас есть ручная или беспроводная дрель, возьмите сверло №7 и высверлите шуруп. Убедитесь, что вы держите дрель под тем же углом, что и шуруп.
Также возьмите пусковой кран на 1/4 и вороток с Т-образной рукояткой… Общая сумма инвестиций не должна превышать 25 долларов США. иди…
Привет ребята. У меня есть 2 секции черной трубы, прежде чем она войдет в какую-то двойную стенку из нержавеющей стали. Я, должно быть, установил его вверх дном, потому что я вижу, что внутри конденсата капает вода по трубе. Я думал, что это должно быть по-другому для целей дыма. Я думаю, что я также пошел в этом направлении, потому что обжатый конец таким образом вошел в нержавеющую сталь. Хотя я, вероятно, закончу этот сезон таким образом, каков наилучший план для герметизации секций, особенно перехода от черной трубы к нержавеющей.
Передний фартук дымохода — Leadworx

Все эти передние фартуки изготавливаются на заказ, чтобы гарантировать, что вы получите лучший продукт для своей собственности. Нам нужны размеры дымохода, уклон крыши (см. как измерить уклон) и количество необходимых элементов.
Ширина Требуемый размер + 300 мм
Стойка 90 мм
Передние колени/фартук 150 мм
Боковая накладка 150 мм
Уклон крыши (градусы) 20, 22,5, 25, 27,5, 30, 32,5, 35, 37,5, 40, 42,5, 45, 47,5, 50
Качество лежит в основе всего, что мы делаем. Это’ Сложив серебряные стрелы! #серебряная стрела Weldathon в штаб-квартире Leadworx сегодня #leadworx_supplies Таяние нашего пути в синий понедельник
СВЯЖИТЕСЬ С НАМИ
Морская база Unit 4,
Treloggan Ind Est,
Newquay, Cornwall,
TR7 2SX
Эл. 43 Компания № 11881331
Фейсбук YouTube Инстаграм ТИК Так
О LEADWORX
Компания Leadworx гордится тем, что предоставляет быстрые и надежные услуги по поставке высококачественной продукции из листового свинца, разработанной и готовой к установке прямо из коробки, что экономит ваше время и снижает затраты на работу на объекте.
