Как подключить фотореле к светильнику легко и быстро
Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.
В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.
Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.
В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников.
В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки. Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора.
Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.
Основные типы устройств для включния уличного освещения
Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом.
Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

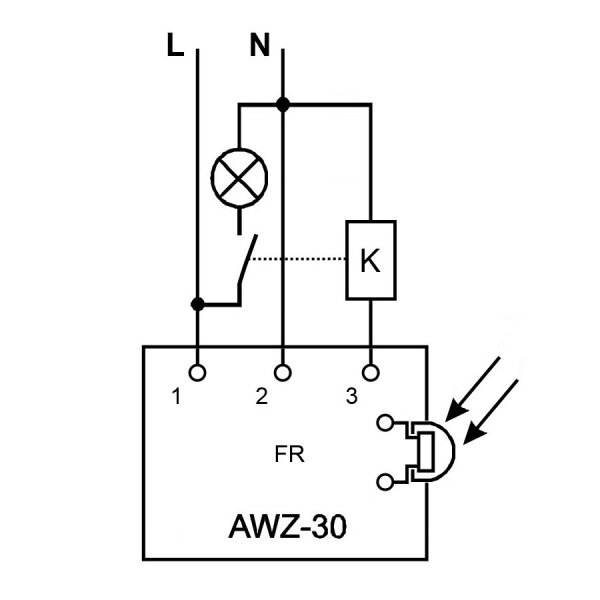

Схема подключения и порядок установки
Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению
В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке.
К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.
Подключение устройств с двумя выводами
ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления.
Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.
Как монтаж прибора зависит тот его конструкции
герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.
Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.
Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.
Схема подключения фотореле для уличного освещения
Содержание
- Характеристика реле
- Подключение фотореле
- Суть работы фотореле
- Специфика подключения фотореле
Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле.
В светлое время фотореле отключается, а в темное — включается.
Характеристика реле
Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:
- рабочее номинальное напряжение 230 В;
- ток номинальной нагрузки 2,2 кА;
- потребляемая мощность 6,6 Вт;
- рабочие температуры -25 до 40.
Состав сумеречного выключателя:
- светочувствительный элемент, который реагирует на любые изменения освещенности;
- датчик, настроенный на изменение электрического тока;
- реле для коммутирования тока;
- усилитель тока.
Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.
Подключение фотореле
Для подключения фотореле воспользуйтесь следующей инструкцией:
- Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения.
- Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
- Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
- Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
- Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение. В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.
Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.
Правильное соединение проводников:
- коричневый проводник соединяют с фазой от постоянной сети;
- синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
- красный проводник считается управляющим, он связывает лампу и регулятор.
В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.
Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.
- Подключение фазы всегда осуществляется к регулятору;
- ноль направлен к регулятору и идет на лампочку;
- фаза идет на лампу из регулятора.
Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.
Суть работы фотореле
Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:
- резисторы способны измерять величину собственного сопротивления;
- транзисторы помогают регулировать в процессе облучения электрический сигнал;
- симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
- тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
- диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.
Специфика подключения фотореле
При подключении фотореле следует знать некоторые особенности:
- в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
- для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;
Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.
- подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
- проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.
В нее укладываются все провода, гарантируется их защита от попадания влаги;Плюсы использования фотореле:
- Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
- Можно дополнительно ставить датчик движения, экономя энергию и в темное время.
Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.
Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.
- Как правильно установить варочную панель в столешницу
- Как установить инфракрасный обогреватель самостоятельно
- Как подключить кондиционер к электросети самому
- Подключение телефонной розетки rj11, схема
своими руками: схема, видео, инструкция по сборке
Одним из основных элементов автоматики уличного освещения, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение этого устройства — автоматическое подключение полезной нагрузки в темное время суток без вмешательства человека. Это устройство также завоевало огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В этой статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не займет много времени и сил, а пользоваться самодельным устройством вам будет приятно.
- Конструкция реле
- Инструкция по сборке
Конструкция реле
Основным элементом реле является фотодатчик, может использоваться в схемах фоторезисторов, диодов, транзисторов, фотогальванических элементов. При изменении освещенности на фотоэлементе соответственно изменяются его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжение на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, переключающего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.
Почти все покупные предметы собраны по одному принципу и имеют два входа и два выхода. Входное напряжение 220 вольт, которое в зависимости от выставленных параметров появляется и на выходе. Иногда фотореле имеет всего 3 провода. Затем общий ноль, на один провод подается фаза, и с необходимой подсветкой он подключается к оставшемуся проводу.
При подключении фотореле необходимо прочитать инструкцию, особое внимание обратить на максимальную мощность подключаемой нагрузки, тип ламп освещения (лампы накаливания, газоразрядные, светодиодные).
Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с диммерами некоторых типов из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить технику.
Рассмотрим несколько схем самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберемся, как сделать симисторный ночник с фотоэлементом.
Инструкция по сборке
Это простейшая схема фотореле из нескольких частей: симистор Quadrac Q60, опорный резистор R1 и фото элемента FSK:
При отсутствии света ключ симистора открывается полностью и лампа в ночном свете светит полностью. При увеличении освещенности в помещении происходит сдвиг напряжения на управляющем контакте и изменяется яркость лампы, вплоть до полного затухания колбы.
Обратите внимание на опасное для жизни напряжение в цепи. Подключайте и тестируйте его с особой осторожностью. А готовое устройство должно быть в диэлектрическом корпусе.
Следующая схема с релейным выходом:
Транзистор VT1 усиливает сигнал с делителя напряжения, состоящего из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое в зависимости от назначения может иметь как нормально разомкнутые, так и нормально замкнутые контакты. Диод VD1 шунтирует импульсы напряжения при отключении катушки, предохраняя транзисторы от выхода из строя из-за всплесков обратного напряжения. Рассмотрев эту схему, можно обнаружить, что ее часть (выделена красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.
Немного изменив схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечной батареи PR1 транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.
Если у вас остались вопросы, то посмотрите видео, в котором также подробно описано, как сделать фотореле самостоятельно:
youtube.com/embed/TLcBNKiQmzY» allowfullscreen=»allowfullscreen»> Вот, собственно, и вся информация о сборке фотореле своими руками. Надеемся, что предоставленные схемы и видеоуроки помогли вам сделать сумеречный выключатель из подручных средств!
Наверняка вы не знаете:
- Как сделать датчик движения
- Схема подключения прожектора с фотореле
- Как собрать реле времени своими руками
Опубликовано: Обновлено: 07.05.2019 7 комментариев
Проект строительства электроники Реле подает питание 120 В переменного тока на нагрузку в темное время суток.
Рисунок 1Схема
Описание схемы
Детали для рисунка 1
Дигикей Маузер Электроника Вся электроника Строительство началось Все детали крепятся к корпусу с помощью герметика из силиконового каучука (RTV). Печатная плата завершена Большинство мелких компонентов для проекта смонтированы на плате. Печатная плата, установленная в корпусеПроводнойВыходной приемникУстановлен в кейсеВходной сетевой шнур и первичная проводка трансформатора установленыДетали проверки полярностиГнездо для наконечника (это будет клемма заземления), резистор 150 кОм, втулка для крепления светодиода, NE-2. Неоновая лампа и клемма заземления установленыв океане РТВ. Завершенный проект — ВнутреннийЗавершенный проект — ВнешнийДа, это крышка от бутылки. Он защищает LDR и придает ему направленность. Крупный план LDRФотореле в эксплуатации Это внешнее место, защищенное от непогоды в канун. — Вопросы безопасности —Эта цепь, построенная с использованием сертифицированных, испытанных на высокие напряжения устройств, указанных в списке деталей (трансформатор и реле SS), способна обеспечить очень высокую электрическую изоляцию. Однако фотореле, показанное на этой странице, представляет собой автономную переносную (временную) версию. Таким образом, при его использовании следует помнить о нескольких вещах:
Вариант №1: сборка версии 240 В переменного токаОднополюсный: Фотореле можно сконструировать как однополюсную версию на 240 В переменного тока, заменив трансформатор на 240 В на трансформатор, показанный в списке деталей на Рис. 1 выше, и удалив резистор на 150 кОм и неоновую лампу. Никаких других изменений не требуется. Однополюсная версия подходит для переносного (временного) обслуживания только , если реле будет подключено к 240-вольтовой полностью плавающей и симметричной ответвленной цепи, защищенной прерывателем цепи замыкания на землю (GFCI).
Двухполюсный: 3 Двухполюсная версия показана на рис. 2. Используйте эту конфигурацию, если фотореле будет подключено к ответвленной цепи на 240 В, не защищенной GFCI (или если тип автоматического выключателя неизвестен). Рисунок 2Схема — 240 В переменного тока, 2-полюсная версия
Детали для рисунка 2
Вариант № 2: сборка удаленной/погодозащищенной версииСветочувствительный датчик (LDR) может быть удален с помощью низковольтной проводки для создания «атмосферостойкой» версии схемы, как показано на рис. 3. Поместите LDR в прозрачный или полупрозрачный водонепроницаемый корпус; установите оставшуюся часть цепи в защищенном от атмосферных воздействий внутреннем месте. Рисунок 3Удаленный LDR Вариант № 3: сборка высокоточной версии Для приложений с большим током твердотельные реле серии G3MC и указанные резисторы 390 Ом могут быть заменены сильноточными твердотельными реле (или реле), такими как Omron G3NA-2xxB-DC5-24. В качестве альтернативы схема на рис. 1 может использоваться для управления (управление) электромеханическим реле или контактором 120/240 В переменного тока, как показано на рис. 4. Рисунок 4Фотореле управляет электромеханическим реле. Пример установкиЭлектромеханическое реле находится в сером ящике. Вариант № 4: создание версии для работы в темное время сутокСхема реле может быть изменена для обесточивания нагрузки при наступлении темноты. Схема остается такой же во всех отношениях, за исключением того, что проводка реле SS и связанных с ним 39Резистор 0 Ом заменяется, как показано на рис. 5. Обратите внимание, что изменяется работа регулятора смещения. Рисунок 5 Схема — модификация «Выкл.
Приложение : Твердотельные релейные нагрузкиМинимальная нагрузка В отличие от электромеханического реле, твердотельное реле не будет полностью переключаться в состояние «ВЫКЛ» при нагрузке с высоким сопротивлением (т. Е. С низкой мощностью) или при разомкнутой цепи. Максимальное сопротивление, которое может выдержать реле Omron SS, составляет около 1200 Ом, что эквивалентно 12 Вт резистивной нагрузки без ламп накаливания (0,1 А) при 120 В. Для нагрузки накаливания минимальная эквивалентная нагрузка составляет около двух ватт (холодное сопротивление 2-ваттной лампы накаливания менее 1200 Ом).
Специальный корпус — светодиодные нагрузки Интересный эффект можно увидеть, когда реле подключено к цепочке декоративных светодиодных светильников. Требование минимальной нагрузки/максимального сопротивления вступает в силу, когда реле SS переключается в состояние «ВЫКЛ». Каждый раз, когда напряжение цепочки падает ниже порогового напряжения светодиодов, цепь выглядит как разомкнутая цепь реле. Реле пытается подать ток на цепочку светодиодов, и напряжение цепочки возрастает до порогового значения. Результатом является серия обрезанных по порогу импульсов, подаваемых на светодиоды с частотой, вдвое превышающей линейную. Если это неприемлемо, решение простое: Обеспечьте нагрузку лампами накаливания не менее 2 Вт в дополнение к нагрузке светодиодов. Одна 2-ваттная (или больше) 120-вольтовая лампа (4-ваттная на 240 вольт) или цепочка ламп, подключенных параллельно светодиодной цепочке, полностью устранит этот эффект. В качестве альтернативы можно использовать какую-либо магнитную нагрузку, например, трансформатор дверного звонка или настенный адаптер питания с питанием от трансформатора (без переключателя). (Не обязательно подключать настенную бородавку к ее нагрузке.) Если вас интересует только устранение тусклого свечения светодиодов при выключенном фотореле, можно использовать резистор относительно высокой мощности. Хотя это не позволит реле SS полностью переключиться в состояние «ВЫКЛ», оно снизит выходное напряжение настолько, чтобы погасить цепочку светодиодов. Рисунок 6Дополнительный нагрузочный резистор, когда реле должно использоваться с цепочками светодиодов. (используйте 100 кОм, 1 Вт для 240 В переменного тока) Особый случай — импульсный ток и импульсные источники питания Указанное реле SS рассчитано на импульсный ток 30 ампер. Хотя этого вполне достаточно для большинства ситуаций с нагрузкой, включая люминесцентные лампы и двигатели, существует один тип нагрузки, для которого не подходят импульсные источники питания без коррекции коэффициента мощности (PFC) : . Эти источники питания обычно работают непосредственно от сети переменного тока с двухполупериодным выпрямителем, за которым следует большой конденсатор, фильтрующий пульсации. Хорошо спроектированный импульсный источник питания должен включать коррекцию коэффициента мощности или ограничитель пускового тока, также известный как термистор с отрицательным температурным коэффициентом (NTC), который предотвращает это. Если вы не уверены в своем импульсном источнике питания, вы можете включить его в фотореле в качестве меры предосторожности. Ограничитель тока подключается, как и в приведенном выше примере, сзади нагрузочной емкости. Ограничитель пускового тока должен быть подключен между реле SS и нагрузкой, как показано на рис. 7. Указанный ограничитель тока будет ограничивать пусковой ток до значения, значительно ниже номинального тока броска реле SS. Ограничитель тока нагревается во время нормальной работы под нагрузкой. |
С приближением темноты сопротивление LDR увеличивается и напряжение на контактах 2 и 6 7555 растет. 7555 действует как компаратор напряжения. Когда напряжение на контактах 2 и 6 достигает примерно 2/3 положительного напряжения шины питания, контакт 3 становится низким, включая реле SS. Реле замыкает цепь переменного тока, подавая напряжение на нагрузку. С приближением дневного света операция меняется на обратную. Сопротивление LDR падает, а напряжение на контактах 2 и 6 падает. Когда напряжение на контактах 2 и 6 достигает примерно 1/3 напряжения питания, контакт 3 становится высоким, обесточивая реле SS. Резистор 10 кОм обеспечивает отрицательную обратную связь, которая сужает окно включения-выключения 2/3–1/3.† Резистор 150 кОм ограничивает ток в неоновой лампе примерно до 200 микроампер.
0 (Импульсный), Digikey кат. № 567-1007
№ 653-G3MC-202PL-DC5
серия (до 90 ампер) или серия Crydom h22WD (до 125 ампер). Замените резистор 390 Ом на короткозамкнутый.
в темноте».
Интересно, что для магнитной нагрузки (двигатель, реле, трансформатор и т. д.) минимальная нагрузка составляет практически ноль Вт, так как магнитные устройства переменного тока в обесточенном состоянии регистрируют очень низкое сопротивление. Другими словами, минимальная нагрузка зависит от типа нагрузки:
Эти цепочки состоят из выпрямителя и примерно 35 светодиодов, соединенных последовательно (70 светодиодов для цепочек на 240 вольт). Поскольку светодиоды являются быстродействующими нелинейными устройствами, они отключаются каждый раз, когда напряжение питания падает ниже порогового значения 2-3 вольта на светодиод. Это происходит при нормальной работе дважды в течение каждого цикла переменного тока. Кажется, что светодиоды светятся постоянно, но на самом деле они мигают с частотой, в два раза превышающей частоту сети переменного тока.
Видимый результат заключается в том, что струна не темнеет, а тускло светится. Это происходит независимо от количества цепочек светодиодов, подключенных к реле.
Вероятно, наиболее практичным местом для этого резистора является клемма выходного разъема нагрузки фотореле, как показано на рис. 6. Наличие этого резистора не повлияет на работу реле с другими типами нагрузки.
Этот конденсатор представляет собой виртуальное короткое замыкание на линию в момент подачи питания, и 100 ампер или более могут протекать в течение первого или двух циклов после включения, что значительно превышает номинальные значения перенапряжения реле SS.
