Фронтон односкатной крыши: как обшить фронтон односкатной крыши

Подшивка фронтонов крыши может осуществляться различными материалами на вкус и пожелание хозяина дома. Рассмотрим основные варианты, исполнение которых доступно своими руками.

Кирпичный фронтон

При строительстве дома из кирпича логично продолжить его применение и для зашивки фронтона крыши. Это относительно быстрый и удобный способ, выполнить который можно своими руками без привлечения посторонней помощи. Подобная конструкция обязательно должна иметь прочное основание и выровнена по всем плоскостям и уровням. Для этого необходимо:

• При укладке стен из кирпича важно заранее выполнить два ряда дополнения кладки, толщина которых будет соответствовать размеру торцевого элемента;
• Важно создать наметку уровня для создания вертикальной плоскости. Для этого от конькового бруса вниз строго по уровню монтируется вертикальный брус, который служит продолжением фронтонной стены дома;
• От вершины конька к углам натягивается веревка, которая ограничивает формы будущего фронтона;
• При кладке соблюдается шаг и количество раствора, чтобы фронтонная часть и основная стена были единой монолитной конструкцией;
• Для большей жесткости конструкции можно использовать армирующую сетку;
• При создании окна необходимо на этапе выполненного нижнего уровня установить каркас необходимой формы и обложить его кирпичом. Когда верхняя перемычка будет заложена, каркас можно убирать;
• Для лучшего примыкания скатов крыши крайние кирпичи срезаются под нужным углом болгаркой с установленным диском с алмазным напылением.

Деревянный фронтон

Для дома, изготовленного из дерева, логично выполнить отделку фронтона также древесиной. Работы начинаются с закрепления лобовых или карнизных досок к торцу стропил с помощью гвоздей. Этот участок работы важен, так как помогает избежать попадания насекомых и птиц в подкровельное пространство.

Зашивку производят бревнами или досками в зависимости от желания и типа основной части здания.

Основные принципы отделки деревом повторяют методы кирпичной закладки. Важным отличием является обязательное использование пароизоляционных материалов, которые закладываются под внутреннюю обшивку и предотвращают скоплению влаги в древесине. Для испарения накопившегося конденсата делаются небольшие вентиляционные зазоры.

Сайдинг

Отделка сайдингом фронтона является одним из наиболее популярных, быстрых и экономически выгодных вариантов исполнения данного элемента, выполнить который легко своими руками. Укажем некоторые важные моменты, соблюдая которые укладка сайдинга станет легким и приятным занятием:

• Определение плоскости. Для ровного и быстрого монтажа сайдинга необходимо выяснить – ровная ли поверхность перед вами. Для этого понадобится лазерный нивелир. При неровной плоскости важно уточнить, где и на сколько необходимо увеличить расстояние между стеной и профилем;
• Перед началом монтажа вся поверхность стены закрывается пароизоляцией для исключения собрания конденсата под сайдингом;
• Крепление планок к стене производится специальным подвесом, который позволяет отступать от стены необходимое расстояние без применения прокладок. Шаг реек под сайдинг устанавливается на расстоянии 40 см. Для большей жесткость монтируются перемычки подобно системе обрешетки;
• Если фронтон утепляется, то в промежутки обрешетки закладывается листовой утеплитель;
• Листы сайдинга монтируются снизу вверх с зазорами в 5 мм для возможности дышать при смене температур;
• После обшивки панелями сайдинга также подшивается свес крыши.

Итог

Обшивка фронтонов крыши – несложное, но ответственное мероприятие. От качества выполненных работ здесь зависит не только внешний вид здания, но и температурный режим внутренних помещений под кровлей.

Как сделать фронтон крыши — устройство фронтона крыши

При выполнении кровельных работ часто возникают затруднения по поводу того, как сделать фронтон крыши. Хотя это и небольшой участок, который в некоторых случаях практически не несет нагрузки, но от правильности его изготовления может частично зависеть, насколько теплым будет дом.

Зачем прилагать усилия

Фронтоны являются очень важной частью постройки, особенно в тех случаях, когда пространство чердака планируется использовать под мансардный этаж. От того, насколько качественно они будут выполнены, будет зависеть комфорт тех, кто будет находиться в этом помещении. Даже если чердак будет холодным, качественные стены воспрепятствуют выдуванию воздуха, что будет дополнительным барьером на пути холода с улицы в помещение. Кроме того, дождевая вода и другие осадки не будут просачиваться в дом. В некоторых случаях дополнительные балки стропильной системы могут опираться на эти возвышения. При отсутствии фронтонов от сильного порыва ветра вся крыша могла бы быть повреждена или полностью снесена. Но защитная функция не является ключевой, немаловажным моментом является декоративная составляющая.

Виды фронтонов

Форма фронтонов определяется тем, какая стропильная система выбрана.

Треугольные. Это вид, который встречается чаще всего. Такими они бывают при односкатной, двускатной крыше, а также вальмовой.

Полукруглые. Фронтон такого типа актуален, если сама крыша выполнена в форме арки.

Самцовые. Обычно присутствуют в строениях из сруба. Фронтон в этом случае является логическим продолжением стены. Он также выполняется в форме треугольника.

Ступенчатые. Напоминают две лестницы, которые поднимаются кверху и сходятся одна с другой.

Разорванные. В обычных домах такой вид встретишь редко, разве что в каких-то особняках. Он представляет собой незавершенный треугольник, верхушка которого не сомкнута, а пространство используется для того, чтобы установить капитель или какую-либо фигуру.

Каждый из таких видов требует особого подхода, а подчас и высокого мастерства при его возведении.

Расчет фронтона

Некоторые шаги необходимо предпринять еще до того, как начнется возведение фронтона.

• Фронтон практически никогда не возводится до того, как будет готова стропильная система и накрыта крыша. В этом случае очень сложно точно рассчитать его размеры и идеальную форму. Если сделать это раньше времени, тогда возникнет опасность его обрушения, что может нанести достаточно серьезный вред всему строению. Обычно на такой шаг идут в том случае, когда в некоторых узлах стропильная система будет опираться на конструкцию щипцовой стены.
• Нужно определиться с материалом, из которого будет возведено сооружение. Если здание деревянное, то вопросов тут не возникнет – однозначно будет использоваться древесина.
• Иногда требуется армопояс Хорошо проверьте на качество возведенные стены и фундамент. Если крыша вальмовая и планируется четыре фронтона кирпичной кладки, то это добавит значительный вес, который может быть критичным. Возможно, придется сделать армопояс.
• Важно точно определиться с его формой и размерами. Высота будет зависеть от типа кровельной системы. Чем больше угол кровли, тем большей будет высота. Определить ее достаточно просто – необходимо промерять рулеткой расстояние от коньковой балки до верхней части стены.
  Оптимальным значением для мансардного чердака является 2,5‒3 м.
• Отталкиваясь от этих значений, можно будет посчитать количество необходимого материала. Чтобы сделать это, необходимо высчитать площадь фигуры, которая положена в основание нашего фронтона. Если это равнобедренный треугольник, то сделать это можно по геометрической формуле. Когда фигура достаточно сложная, то ее можно разбить на несколько простых, высчитать их площади и суммируя, получить необходимый результат.
• Стоит подумать о том, нужно ли будет усиление жесткости для фронтона. Этого можно добиться, сделав дополнительные бетонные столбики, укрепив конструкцию вертикальными деревянными балками. Раньше очень популярным методом было строительство стены, которая проходила через весь чердак и делила его на две части. Она служила перпендикулярной опорой сразу для двух щипцовых конструкций.
• Будет ли размещаться лаз или окно в одном или нескольких фронтонах.
• Также на этом этапе можно определиться с тем, будут ли обшиваться щипцовые стены, и какая для этого будет применяться облицовка.
• До возведения фронтона можно позаботиться о том, чтобы уже была установлена ливневая система.

Обратите внимание! Если фронтоны повернуты в подветренную сторону, то в этом случае лучше избегать делать в нем какие-либо лазы. Это может привести к разрушению как самого фронтона, так и к повреждению кровли при больших порывах ветра.

Кирпичный фронтон

Для того чтобы фронтон кирпичного дома имел прочное основание и был выдержан во всех плоскостях, необходимо сделать следующее:

• Еще во время кладки кирпичных стен необходимо будет сделать два дополнительных ряда. Их толщина уже может соответствовать толщине будущей конструкции торцевой стены.
• Если не планируется опора стропильной системы на фронтон, и она уже готова, тогда необходимо обеспечить ориентир для вертикальной плоскости. Для этого по отвесу или при помощи уровня монтируем вертикальную балку от коньковой доски. Она должна быть продолжением плоскости стены дома.
• От вершины балки к углам фронтона опускаем леску или веревку, она будет индикатором формы будущей конструкции. Бечевка должна в точности повторять очертания. Если крыша ломаная, тогда необходимо также обеспечить соответствующий угол.
• При кладке кирпича на раствор соблюдайте такой же шаг расшивки, как и у стены, чтобы конструкция выглядела монолитно.
• Дополнительно в швы можно укладывать армирующую сетку. Она придаст большую жесткость и устойчивость.
• Если вы планируете лаз или окно в конструкции фронтона, то на этапе, когда кладка будет подходить к нижнему уровню будущего проема, необходимо установить деревянный каркас прямоугольной или квадратной формы, который будет служить нашим ограничителем, и обложить его по контуру. После того как будет изготовлена верхняя перемычка, его можно будет спокойно демонтировать.
• Для того чтобы обеспечить наилучшее примыкание торцов, крайние кирпичи можно срезать под угол ската болгаркой с алмазным диском.
• Если для фронтона требуются дополнительные ребра жесткости, то применяются методы, которые описывались выше.

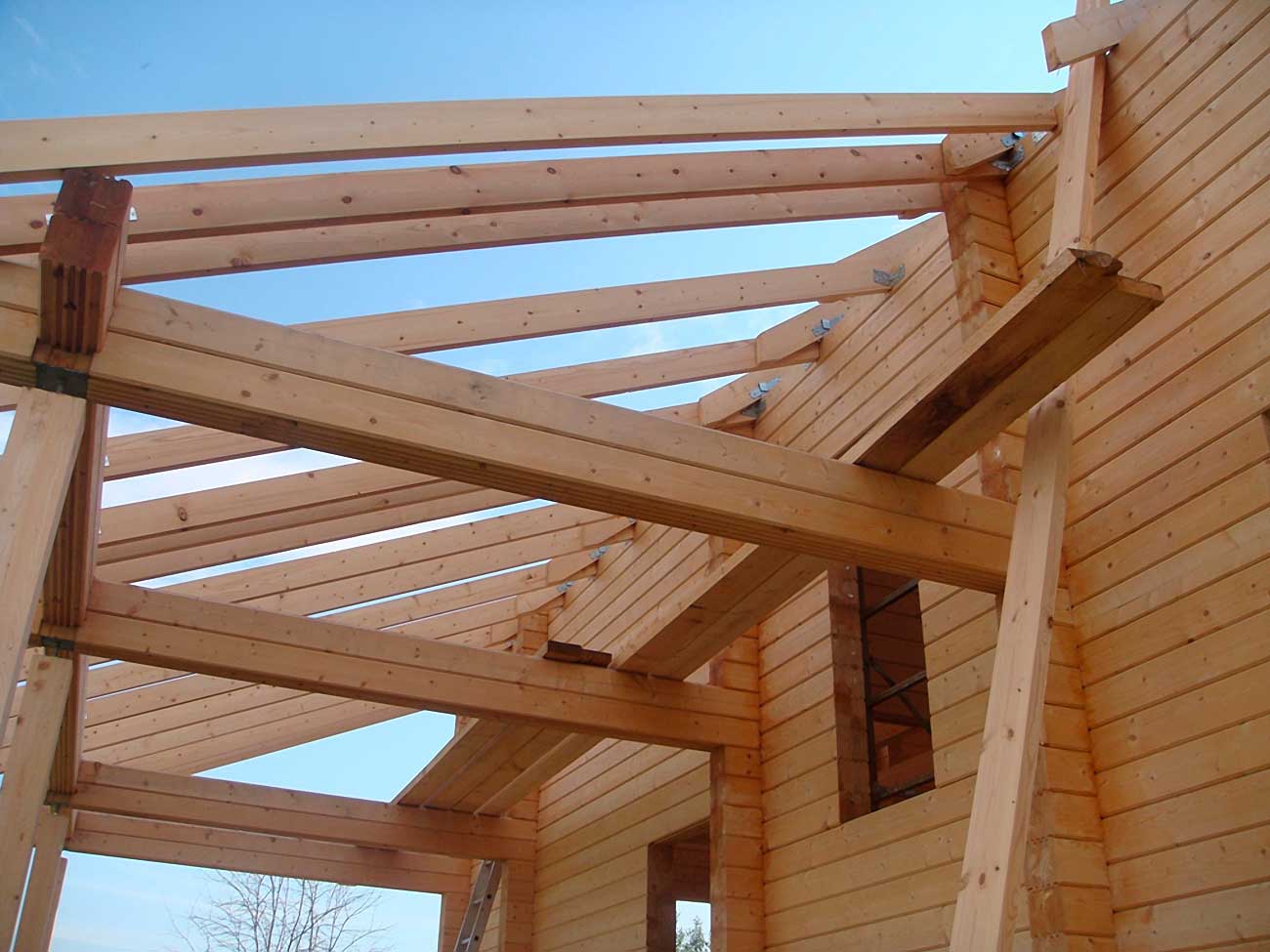

Возведение деревянного фронтона

В случае с деревянным вариантом для соблюдения вертикальной и горизонтальной плоскости необходимо выполнить такие же шаги, как были описаны для предыдущего варианта.

• Если фронтон делается, например, для бани из сруба, тогда он должен быть логичным продолжением стен.
• Бревна укладываются также с выборкой продольной канавы в нижней части.
• Т.к. в этой конструкции невозможно осуществить перевязку с боковыми стенами, то необходимо использовать деревянные шипы. Они устанавливаются каждые 80‒100 сантиметров. Для этого необходимо на глубину 2,5 бревен просверлить отверстие при помощи винтового или перьевого сверла. Дальше забивается шип и утапливается, чтобы не мешать укладке следующего бревна.
• Торцы каждого элемента запиливаются под угол ската крыши.
• Дополнительно в каждый торец монтируется саморез с шестигранной головкой.
• Если вы хотите обеспечить дополнительные опоры для жесткости, то можно к нижней стороне стропильных ног установить балки, которые соединят два фронтона. К этим балкам при помощи металлических уголков фиксируются брусья фронтона.
• Окна и двери необходимо планировать заранее, чтобы изготовить бревна необходимой длины. В этом случае по периметру окна обязательно осуществляется дополнительное усиление при помощи шипов.

Если фронтоны изготавливаются для деревянного дома, который собран каркасным методом, тогда можно использовать способ, который значительно легче. В этом случае нет необходимости в возведении сложных конструкций с переплетом. Достаточно будет установить вертикальные доски, ширина которых должна соответствовать тем, которые использовались при возведении стен. Шаг их монтажа составляет 60 см или больше. Устанавливаются также несколько горизонтальных перемычек, которые связывают вертикали между собой. Там, где планируется оконный проем, делаются дополнительные ребра жесткости.

Обратите внимание!

Помните, что фронтон необязательно должен быть кирпичный. Даже для дома из кирпича можно сделать деревянный фронтон по принципу того, который описан для каркасного здания. Такой же метод применим и для строения из бруса. Но в этом случае будет сложнее сделать утепление, если планируется дополнительная комната под крышей.

Обшивка фронтона

В некоторых случаях будет недостаточно просто возвести фронтон, необходимо сделать его облицовку своими руками. Она, например, может понадобиться тогда, когда вы решили все здание обшить сайдингом. Или торец был собран по каркасной технологии и необходимо довершить всю конструкцию.

Если вы решили делать облицовку из сайдинга, тогда необходимо приобрести количество материала, которое будет равно площади фронтона вашего дома. Также понадобится опорный профиль и металлические крепежи, профиль для отлива и планка, которой можно будет закрыть торец там, где кровельный настил примыкает к обрешетке.

• При помощи лазерного нивелира, необходимо определить плоскость фронтона. Для этого понадобится спроецировать линию параллельно стене и промерять рулеткой расстояние от линии до фронтона в различных точках. (Сделать это можно и другим способом. Для этого вкручиваются два самореза в доски, о которых мы знаем, что они находятся в одной плоскости. Отмеряем одинаковое расстояние от доски до нитки. И точно так же в различных местах замеряем расстояние от нитки до фронтона). Если во время строительства получилось соблюсти точность, тогда особых проблем не будет и сразу можно переходить к монтажу. Если плоскость не соблюдена, тогда нужно определить, на какое расстояние и в каком месте необходимо увеличить зазор между стеной и профилем.
• Для начала вся поверхность фронтона обтягивается паробарьером. Это необходимо, чтобы исключить скопление влаги под будущей облицовкой.
• Планки крепятся к торцевой стене при помощи специального подвеса, который без подкладок дает возможность отступить необходимое расстояние. Шаг металлических реек для сайдинга устанавливается от 40 см. Все будет зависеть от силы порывов ветра. Но обычно этого значения будет достаточно. Чтобы придать дополнительную жесткость, обычно монтируют перемычки. Если планируется делать утепление, то в полости обрешетки укладывается минеральная вата или пенопласт.
• После установки профиля в нижней части крепится стартовая планка. Ее нужно выровнять при помощи строительного уровня или заранее натянутой бечевки. А по бокам устанавливается G-профиль, в который будет заходить торец каждого листа сайдинга.
• Далее монтируются листы сайдинга. Они набираются cнизу вверх, и крепятся к обрешетке при помощи саморезов с пресс-шайбой, для этого предусмотрены специальные отверстия. Необходимо сделать зазор в 5 мм с каждой стороны, чтобы материал мог играть при температурных перепадах. В этих же целях не стоит заворачивать саморез до конца, необходимо оставить небольшой зазор так, чтобы лист не болтался, но мог смещаться в горизонтальной плоскости.
• После того как мы завершили обшивку основной плоскости, можно переходить к нижним скатам выступающей крыши. Здесь все немного проще. Если выступ небольшой, то будет достаточно двух планок профиля по всей длине. Снизу крепится стартовая планка, в упор к стене монтируется G-профиль, производится нарезка небольших отрезков сайдинга и он набирается снизу доверху. Также необходимо поступить и со вторым скатом.
• Далее производится монтаж отлива на основание фронтона. Он просто прикручивается при помощи саморезов с пресс-шайбой.
• На заказ изготавливается профиль, которым мы закроем торец, где видно примыкание кровельного настила к обрешетке. По форме он будет напоминать букву П, но одна из сторон может быть немного короче другой. Длина этой планки сверху должна быть такой, чтобы попадать во вторую верхнюю волну, в случае установленного профнастила или шифера.

Обратите внимание! Направление профиля для крепления определяется направлением расположения сайдинга. Они всегда должны быть перпендикулярны. Если сайдинг крепится горизонтально, то обрешетка – вертикально, и наоборот.

Обшивку фронтона можно изготовить не только из сайдинга, но и из профнастила. Технология очень похожа. Обрешетка выполняется таким же способом. Точно так же укладывается утеплитель. Во время монтажа важно соблюдать нахлест одного листа на другой, чтобы вода свободно скатывалась вниз. Также крепление самого профнастила к профилям осуществляется при помощи специальных саморезов с резиновыми уплотнителями.

Видео

Инструкцию по кладке фронтона из кирпича смотрите ниже:

Вторая часть инструкции:

Фронтон двускатной крыши, в том числе его виды, а также как правильно рассчитать и сделать

Верхняя часть фасада здания между последним венцом и коньком крыши называется фронтоном. Он имеет особое значение, поскольку завершает фасадную часть строения и придаёт дому завершённый вид. Поэтому отделка фронтона требует пристального внимания, и для завершающих работ необходимо выбрать долговечный, прочный и красивый материал. В случае жилого мансардного помещения нужно подумать об утеплении фронтонов экологически чистым материалом, о врезке окон с отливами и внутренней отделке обитаемого помещения. Мы расскажем о том, как сделать фронтон двускатной крыши своими руками.

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

1. Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.

   Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве

2. Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.

   Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство

3. Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.

   Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды

4. Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.

   Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

Как правильно рассчитать фронтон двускатной крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

1. Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
2. Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
3. Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

1. Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.

   Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька

2. Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S₁ + S₂, где:
   • S₁ = (A + B) ∙ H₂/2 − площадь нижней части фронтона до перегиба стропил, которая имеет форму трапеции. Здесь A и B− основания трапеции, H₂ − её высота;
   • S₂ = (A ∙ H₁)/2 − площадь верхнего треугольника, образованного пологими стропилами и потолочным перекрытием. В этой формуле A − основание треугольника (ширина мансарды), H₁ − его высота (расстояние от верха мансарды до конька).

     В общем случае ломаная крыша может иметь несимметричные скаты, тогда её нужно разбивать на четыре фигуры − две трапеции и два треугольника − и применять указанные формулы к каждой из них

3. Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
4. Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Важно помнить о том, что для получения истинной площади фронтонов нужно из полученного по приведённым формулам результата вычесть площадь окон, расположенных на фронтонных частях здания.

Расчёт материала на фронтон двускатной крыши

Порядок расчёта материала, необходимого для фронтона двускатной крыши, зависит от способа возведения фасада.

Если фронтон является продолжением стены, то дополнительный каркас и утепление отсутствуют. В качестве отделочного материала для отделки фронтонных свесов потребуются софиты (снизу) и ветровые планки (сбоку). Они рассчитываются следующим образом:

1. Площадь свеса вычисляется умножением размера выноса на длину скатов. Например, при выносе 30 см и общей длине скатов 9 м площадь будет равна 2,7 м².
2. Количество крепёжных скоб и декоративных уголков берётся из расчёта двойной длины скатов. В нашем примере она равна 18 м.
3. Количество ветровых планок зависит от размеров изделий, выпускаемых конкретным производителем, и рассчитывается по длине ската крыши с учётом нахлёста в 10 см. Так, при стандартной длине ветровой планки 1 м на отделку восьмиметрового фронтонного свеса понадобится 8 / 0,9 = 8,9 ≈ 9 планок (0,9 м − полезная длина каждой планки).

Если фронтон монтируется после окончания кровельных работ и его материал отличается от фасадной стены здания, то для его изготовления потребуется каркас для крепления отделочного материала и укладка слоя утеплителя. Из-за наличия фронтонного свеса на границе стены и фронтона часто монтируют козырёк, служащий для дополнительной защиты фасада дома от осадков.

До отделки фронтона, который монтируется как часть кровли, необходимо рассчитать и смонтировать каркас, а также подготовить к зашивке фронтонный свес

Расчёт материала для отделки фронтона производится следующим образом:

1. Изготовление каркаса. Каркас фронтона должен нести на себе вес отделки, утеплителя и окон, поэтому его прочно соединяют со стропильными ногами и последним венцом стены или с затяжкой. Брус каркасной конструкции должен иметь сечение 100Х50 мм. Расстояние между вертикальными стойками подбирают под ширину утеплителя, которая обычно составляет 600 мм. Шаг делают чуть меньше, чтобы плиты теплоизоляционного материала входили с ощутимым натягом. Например, на фронтон шириной 10 м при шаге 0,57 м понадобится 18 брусьев со средней длиной 2 м. Из стандартного шестиметрового пиломатериала можно изготовить три таких бруса, поэтому для каркаса потребуется 6 шестиметровых брусьев.

   Для создания каркаса фронтона требуется брус сечением 100х50 мм, который устанавливается с шагом чуть менее 600 мм

2. Изолирующие и отделочные материалы. Их количество вычисляют по известной площади фронтона, которую делят на площадь одного элемента:
   • размеры сайдинга, который является одним из наиболее популярных отделочных материалов, в длину составляют от 2 до 4 м, а в ширину − от 15 до 30 см, значит, максимальная площадь одной полосы составляет 1,2 м². При площади фронтона в 25 м² потребуется 25 / 1,2 = 20,8 ≈ 21 полоса 0,3Х4 м;
   • при необходимости стыковки кусков сайдинга используются Н-планки, а по краям фронтона − крепёжные J-планки длиной 3 м. При общей длине скатов 14 м Х 2 = 28 м их необходимо 28 / 3 = 9,3 ≈ 10 шт.;
   • количество гидроизолирующей мембраны можно подсчитать исходя из того, что погонный метр плёнки имеет полезную площадь 1,5 м². В рулоне обычно содержится 10 м такой плёнки, поэтому общая его площадь составляет 15 м². Таким образом, на фронтон в 25 м² понадобится 2 рулона;
   • количество бруса контробрешётки сечением 40Х50 мм принимают равным количеству каркасного бруса;
   • количество утеплителя и пароизоляционной плёнки определяется аналогично. Теплоизоляционный материал рассчитывается исходя из площади мата 1,2 х 0,6 = 0,72 м². Для рассматриваемого нами в качестве примера фронтона площадью 25 м² понадобится 25 / 0,72 = 34,7 ≈ 35 матов. Пароизоляционная плёнка рассчитывается по тому же принципу, что и гидроизоляционная мембрана.

     Количество необходимых паро-, гидро- и теплоизоляционных материалов рассчитывается исходя из общей площади фронтона

3. Отделочные материалы для карнизного свеса. Если свес обшивается софитами, то их количество следует рассчитывать исходя из размеров 3050 Х 305 мм и полезной площади 0,93 м². Например, при площади свеса 2,7 м² понадобится 2,7 / 0,93 = 2,9 ≈ 3 софитных планки.

Размеры утеплительных, отделочных материалов и изолирующих плёнок могут отличаться у разных производителей, поэтому для точного расчёта необходимо выяснять истинные параметры продукции у поставщика. Для вентиляции фронтона и свесов между гидроизоляционной плёнкой и отделочным материалом необходимо оставлять пазухи для свободной циркуляции воздуха с использованием сетки внизу и перфорированных софитов или других материалов наверху.

Очень важно обеспечить отток конденсирующейся влаги из пространства между мембраной и отделочным материалом, особенно это касается металлических деталей отделки.

Видео: каркас фронтона

Виды отделочных материалов для фронтона

Отделать фронтон можно разными способами. Например, можно расположить отделочный материал вертикально или горизонтально, использовать оттенки, повторяющие цвет и структуру стен, или построить отделку фронтона на контрасте с основным дизайном дома. Облицовку фасада можно выполнить из:

• деревянных материалов − вагонки, доски, стружечной плиты или блок-хауса, имитирующего внешний вид бревна. Облицовка деревом обеспечивает традиционные преимущества в виде простоты монтажа, экологичности и прекрасного внешнего вида. Но со временем древесный материал может подвергается короблению, если он был недостаточно просушен перед применением. Поэтому покупать пиломатериалы следует только у проверенных поставщиков, обеспечивающих гарантированное качество продукции. Кроме того, дерево нуждается в обработке противопожарными и антисептическими составами, существенно повышающими срок службы материала;

  Обшивка фронтона блок-хаусом придаёт ему внешний вид, стилизованный под бревно

• пластиковых панелей, имитирующих кирпич или камень, а также вагонки и сайдинга. Пластиковые облицовочные материалы не гниют, не коробятся и не подвержены воздействию ультрафиолетовых лучей. Сайдинг окрашивается в различные цвета, что придаёт фронтонам привлекательный вид, кроме того, широкий ассортимент крепёжной фурнитуры позволяет смонтировать его быстро и качественно. Недостатком пластика является невозможность монтажа и демонтажа в условиях низких температур;

  Пластиковая обшивка не подвержена температурным деформациям и не меняет цвет на солнце

• металлическими материалами, такими как цветной профнастил, металлочерепица и сайдинг из тонкого стального листа. Срок службы подобных изделий ряда производителей достигает пятидесяти лет, поскольку качество оцинковки и полимерной покраски гарантированно предохраняет листы от коррозии. Раскрой материала можно производить ножницами по металлу или болгаркой, но место реза нужно обрабатывать специальной краской, поскольку абразивный диск нарушает целостность защитного покрытия. Недостатком металлических листовых материалов являет то, что на их поверхности скапливается конденсат, поэтому применение диффузионной мембраны является обязательным. Для отвода конденсата необходимо предусмотреть наличие вентиляционного зазора между отделочным материалом и каркасом фронтона.

  Облицовка фронтона окрашенным профнастилом является неплохим бюджетным вариантом отделки хозяйственной постройки или гаража

Комфортные условия в жилом подкровельном пространстве во многом зависят от выбора способа утепления, которое может быть внешним и производится одновременно с утеплением стен дома, и внутренним на уже собранном фронтоне. В качестве внешнего утеплителя выбирают непрессованный пенополистирол с последующей штукатуркой и окраской поверхности стен здания.

Внутреннее утепление фронтона производится стекловатой, базальтовой ватой или экструдированным пенополистиролом.

Внутреннее утепление фронтона чаще всего производится минеральной ватой с применением гидроизоляционной мембраны и пароизоляционной плёнки

Теплоизолирующие свойства этих материалов находятся на высоком уровне и рассчитываются на основе технических характеристик, указанных в сопроводительных документах поставщика. Стандартные размеры утеплителей равны 1200Х600Х50 мм, но в ассортименте присутствуют и маты двойной толщины, и плиты длиной 1200 и 1500 мм, поэтому выбирать нужно размеры, удобные для монтажа в каждом конкретном случае. Следует обратить внимание на коэффициент теплопроводности, объёмный вес, водопоглощение и экологичность утеплителя. По приведённой таблице можно оценить свойства утеплителя в различном исполнении при классе горючести НГ.

Таблица: свойства утеплителя в разных видах исполнения

Вспененный пенополистирол, применяемый при внешнем утеплении стен, обладает высокой горючестью, потому что в порах теплоизолятора находится воздух, а температура воспламенения материала довольно низкая. Поэтому при монтаже нельзя работать вблизи открытого огня, а затем нужно оштукатурить и окрасить стены здания.

Как построить фронтон двускатной крыши

Обустройство фронтона следует начинать после расчётов и подготовки необходимого количества строительных материалов. Вначале сооружается каркас, опорой которому служат стропильные ноги и затяжка. Следует обратить внимание на прочность конструкции, поэтому места врезки окон нужно усиливать дополнительными элементами. После установки окон на каркасе крепят гидроизолирующую мембрану, контробрешётку и отделочный материал. Затем подшивается карнизный свес и монтируются декоративные уголки и ветровые планки.

Монтаж утеплителя проще производить со стороны чердака, потому что оттуда лучше видны контуры утепляемого помещения и стыки фронтонов с кровлей. Такой порядок работ позволяет минимизировать наличие мостиков холода между внешней средой и мансардным помещением. Заключительным этапом является монтаж пароизоляционной плёнки и внутренней обшивки фронтона.

Утеплительный материал необходимо закладывать в ячейки каркаса с ощутимым натягом, чтобы исключить образование зазоров между ним и стойками

Сделать фронтон двускатной крыши можно самостоятельно, важно соблюдать строгую последовательность операций и в сложных случаях следовать рекомендациям специалистов.

Фронтон двускатной крыши своими руками

Для самостоятельного монтажа фронтона двускатной крыши требуются строительные навыки, исправный инструмент и последовательное выполнение технологического цикла. Для начала необходимо смонтировать надёжные леса, подготовить материалы и крепёжные элементы. Деревянные детали нужно заранее обработать антисептическими составами и просушить. В процессе работ понадобятся следующие инструменты:

• угольник, карандаш, строительный уровень и рулетка;
• шаблоны для распиловки материала под нужными углами;
• скобозабивной пистолет для крепления плёнок;
• электроудлинители;
• дрель, шуруповёрт и электропила;
• набор свёрл и бит.

После подготовительного процесса производится сборка лесов и настилов на высоте, обеспечивающей удобный доступ к месту работ. Затем производится монтаж в следующей последовательности:

1. Собирается каркас фронтона, его элементы выставляются по уровню и надёжно крепятся к затяжке, стропилам и между собой. Места врезки окон дополнительно усиливаются во избежание дальнейшего перекоса. При креплении отдельных элементов для прочности используются металлические уголки.

   При монтаже каркаса оконные проёмы усиливаются дополнительными стойками

2. По уровню устанавливаются окна, каркас закрывается гидроизоляционной мембраной.
3. На каркас крепится контробрешётка, обеспечивающая вентиляционный зазор, с шагом от 400 до 600 мм, если иного не требует выбранный отделочный материал. По периметру окон крепятся дополнительные бруски для монтажа J-планок и декоративных уголков.

   После зашивки гидроизоляционной плёнки монтируется контробрешётка, обеспечивающая необходимый вентиляционный зазор

4. Устанавливаются крепёжные элементы, материал раскраивается по шаблонам и фронтон обшивается снизу вверх с фиксацией отделочного материала в H и J- планках, в замках предыдущих полос и в брусках контробрешётки.
5. Обшивается фронтонный свес, монтируется декоративный уголок и ветровые планки. Для вентиляции фронтонного свеса часто используются подходящие по цвету софиты с доборными элементами и крепежом.

   После монтажа облицовочного материала на свесы устанавливаются планки для крепления софитов

6. Производится утепление фронтона. Слой минеральной ваты плотно помещается между брусьями каркаса, в случае необходимости утеплитель фиксируется натянутой проволокой. С особой тщательностью следует утеплять стыки со стропилами, затяжкой и областью фронтонного свеса, потому что именно в этих местах возможно возникновение мостиков холода. Чтобы избавиться от этого явления, можно применить монтажную пену для устранения щелей или уложить дополнительный слой утеплителя.
7. Крепится пароизоляционная плёнка с помощью скобозабивного пистолета шероховатой или фольгированной стороной внутрь помещения. Если стыкуется несколько кусков плёнки, то нахлёст должен быть от 10 до 20 см. На заключительном этапе монтируется внутренняя отделка фронтонной части жилого пространства.

   Утеплитель фиксируется струной, а затем крепится парозащитная плёнка и отделочный материал жилой части фронтона

Важно соблюдать последовательность монтажных операций, тогда правильно смонтированный и утеплённый фронтон прослужит не менее тридцати лет без какой-либо нужды в ремонте.

Видео: монтаж сайдинга и ветровой планки на фронтон

Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Мы рассмотрели виды фронтонов двускатной крыши, способы расчёта геометрических параметров и количества материала для обшивки и утепления мансардного помещения. Для тех, кто собирается строить дом своими руками, в статье приведена последовательность сборки фронтона, а также отзывы людей, уже имеющих опыт подобной работы. Удачи вам при завершении отделки дома.

Как сделать каркас фронтона двухскатной крыши. Как сделать фронтон двухскатной крыши — несколько вариантов строительства.

— один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей
равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков
, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать .

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п.
Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

• Треугольный.
  Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника
  , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
• Полукруглый или лучковый.
  Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко
  , был распространен в эпоху классицизма.
• Раскрепованный. Имеет выступающие части на плоскости,
  широко применялся в старину в эпоху барокко.
• Трапециевидный.
  Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.

• Разорванный.
  Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов
. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши
. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

При этом, важно правильно вычислить площадь и форму будущего фронтона
, чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы
: фронтон сразу связывается со стропильной системой и имеет опору,
в то время как фронтон, возводимый в первую очередь, представляет собой участок стены
, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор
очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства
— погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся
— одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать .

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию
и основывается на данных проекта дома.

Как рассчитать площадь фронтона
двухскатнойкрыши мы можем узнать

по формуле
площади треугольника — произведение основания на высоту деленное пополам
, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и , то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

При проектировании дома важно вычислить нагрузку на фундамент
, т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены
. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал
, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона
. Например, каркасный тип имеет значительно меньший вес,
он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве
. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

• Кирпичный
  (шлакоблочный, газобетонные блоки и пр.) фронтон.
• Деревянный
  , брусовой, бревенчатый тип.
• Каркасный
  тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Кирпичный вариант

Деревянный вариант

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил
. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши.
Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент
, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора
или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения
. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру
, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья
, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления —
изнутри и снаружи
. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи
, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

• Стекловата;
• Минвата;
• Пенопласт;
• Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы
, в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации
, иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Если вы решили построить дом, то обязательно нужно подумать о том, каким будет фронтон двускатной крыши. Для его обустройства необходимо произвести точные расчеты и грамотно выбрать материал для отделки. Важно подбирать наиболее легкие материалы, однако среди их качественных характеристик должна быть еще и прочность. Ведь фронтон будет в течение всего года подвергаться постоянным воздействиям негативных факторов внешней среды. Поверхность должна не только стойко претерпевать влияние агрессивных факторов, но и сохранять достойный внешний вид, так как фасад дома является визитной карточкой его хозяев.

Устройство фронтона

Если речь идет о простой двускатной конструкции, то для начала необходимо монтировать фронтоны с обеих сторон постройки. Далее следует создать опору стропил, применяя в роли несущей основы массивный мауэрлат. Он выполняется из древесины твердой породы. Сечение бруса, как правило, является квадратным, а его сторона равна 10 см.

Перед установкой элементы важно тщательно обработать антисептиками. Это позволит значительно продлить срок жизнедеятельности материалов в основе фронтона. Тем самым вы убережете их от гнили и плесени. Это особенно важно, если дом выстроен в условиях постоянных ветров и частых осадков, которые способны негативно воздействовать на древесину.

Использование кирпича

Если при возведении фронтона будет использоваться кирпич, а конструкция станет обладать стандартными размерами, то необходимо подготовить 35 элементов на 1 квадратный метр. Что касается массы кирпича, то она варьируется в пределах от 2,5 до 7 кг, что будет зависеть от разновидности и толщины изделия. Для того чтобы облегчить конструкцию, рекомендуется использовать пустотелый кирпич, это снизит нагрузку на перекрытие.

Фронтон может быть выполнен с помощью блоков, которые обладают наружной глазурованной отделкой. Это позволяет исключить необходимость осуществления отделочных работ. Помимо прочего, если в конструкции отсутствуют декоративные материалы, то это не будет оказывать дополнительной нагрузки на стены и фундамент. Возводить фронтон необходимо в 1/2 кирпича.

Особенности проведения монтажа

Если верхняя часть обладает значительной площадью, то важно укрепить конструкцию. Для этого нижние ряды обязательно необходимо армировать. После этого осуществляется заливка бетоном. Однако необходимо помнить о том, что такой фронтон двухскатной крыши будет обладать более значительным весом. Для того чтобы решить проблему, рекомендуется укреплять конструкцию, возводя со стороны чердачного помещения стенки в виде распорок. Для того чтобы чердачное помещение было теплым, внутри фронтон следует теплоизолировать. Данная процедура может быть совмещена с гидроизоляцией кровли, что следует осуществить после монтажа крыши.

Для того чтобы сделать фронтон более эстетичным, можно использовать штукатурку, сэндвич-панели или сайдинг. В некоторых случаях осуществляется декорирование с помощью пластиковых панелей или деревянных планок. Перед началом работ важно определить, какая высота, а также форма будет у фронтона. В области фиксации вершины конструкции нужно монтировать мачту. После натягивается шнур от вершины данного элемента, затем необходимо зафиксировать его в натянутом состоянии. На следующем этапе можно переходить к установке самой конструкции.

Фронтон двухскатной крыши для жилого помещения, как правило, обладает высотой, которая равна 0,7 м. Это верно при отсутствии чердака. При обустройстве полноразмерного фронтона, являющегося одной из стенок будущей мансарды высота должна быть равна 1,5 м. Если же планируется возводить полноценное помещение, то этот показатель можно увеличить до 2,1 м.

Осуществление укрепления фронтона

Устройство двухскатной крыши предполагает необходимость укрепления фронтона. Это позволяет прочно зафиксировать конструкцию. Для обеспечения жесткости нужно возвести разделительную стену, минимальная толщина которой равна 24 см. Ее нужно установить перпендикулярно по отношению к щипцовой стене. Можно использовать для укрепления колонны. Некоторые строители применяют метод сооружения железобетонной рамы, ее армируют при помощи четырех стержней, диаметр которых равен 10 см.

Методика возведения фронтона

Деревянный фронтон предполагает использование досок толщиной 3 сантиметра. Их необходимо уложить горизонтально, располагая в межкровельном просвете. Отделку в данном случае можно произвести фасадной штукатуркой или листовыми материалами по типу сайдинга. Если речь идет о неотапливаемых и подсобных помещениях, то фронтон может быть выполнен в виде рамочной конструкции, которая делается из стальной сетки. Для этого необходимо собрать каркас с помощью уголков, которые фиксируются механически и укрепляются на сетке-рабице.

Перед тем как сделать фронтон двухскатной крыши, необходимо учесть, какой она имеет уклон. Если он незначителен, то для оформления можно использовать металлосайдинг. Применение этого материала обеспечит хороший эстетичный вид и защиту от климатических факторов. Однако в качестве минуса выступает незначительная прочность.

Проведение расчета

После того как вы узнали, какое устройство у двухскатной крыши, можно поинтересоваться особенностями проведения расчета. Это позволит определить площадь конструкции. Если речь идет о треугольной форме, то конек станет выступать в качестве вершины прямоугольного треугольника. Его высота — это катет. В качестве второго катета выступит ширина дома, если речь идет об В двухскатной конструкции второй катет — это ширина дома, которую необходимо разделить на два. Определить высоту конька можно методом умножения длины катета на тангенс Таблицу тангенсов можно обнаружить в учебнике по геометрии.

Перед тем как решить, чем зашить фронтон крыши, необходимо произвести расчеты. Таким образом, если дом обладает шириной в 10 метров, а уклон равен 35 градусам, то тангенс будет равен 0,7. Это указывает на то, что высота фронтона составляет 3,5 метра. Этот показатель был найден методом разделения 10 на 2 и умножения на 0,7. После того как было вычислено данное значение, можно определить Высота должна быть умножена на длину основания, а полученный результат необходимо разделить на два. В приведенном примере данное значение будет равно 17,5 квадратных метров.

Отделка фронтона сайдингом

Если вы думаете о том, чем зашить фронтон крыши, то можно применить для этого сайдинг. Данная технология предусматривает использование направляющих, которые монтируются вертикально. Данные элементы составят каркас и должны быть удалены друг от друга на 40 см. Если вы решили в роли основы для облицовки применить древесину, то ее предварительно необходимо обработать антисептическим составом. Между торцами панели в процессе проведения монтажа нужно оставлять некоторое расстояние, оно будет компенсировать температурные изменения линейных размеров.

Для того чтобы все элементы удалось надежно закрепить, следует использовать специальные гвозди. Отделывая фронтон крыши сайдингом, необходимо выбирать саморезы, которые лишены бура на конце. Длина метиза должна быть равна 30 миллиметрам, этого будет достаточно для надежного крепления панелей. Средний расход саморезов при монтаже сайдинга равен примерно 1600 шт. на 100 квадратных метров.

Обшивка фронтона вагонкой

Отделка фронтона крыши может осуществляться с помощью вагонки. В качестве направляющих в данном случае следует использовать L-образные профили на основе ПВХ. Эти элементы устанавливаются с помощью саморезов, которые обладают широкой шляпкой. Монтировать их необходимо по периметру фронтона и вокруг двери. Если и она будет отделываться, то следует установить данный профиль по ее периметру. Шаг между фиксаторами должен оказаться равен 35 см, но не более.

Особенности на фронтон

Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.

Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.

Заключение

После того как устройство двухскатной крыши было произведено, а монтаж отделочного материала на фронтон был завершен, можно считать, что вам удалось справиться с процессом. Важно при этом соблюдать технологию, выбирать качественные материалы, и тогда результат окажется таким, какой ожидался, а значит, порадует всю вашу семью.

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения. Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α
, где:

• α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L
,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H
, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

1. Разметка
   . Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
2. Кирпичная кладка
   . Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
3. Армирование
   . Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
4. Выравнивание боковин
   . Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
5. Дополнительное укрепление конструкции
   . Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Устройство деревянных фронтонов

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 — рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами — бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые — идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

Вариант #2 — каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

• по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
• сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
• между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
• поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
• поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

• в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
• начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
• на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
• выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

• к кирпичу фронтона набивают каркас из деревянных или металлических реек;
• теплоизоляционные плиты плотно вставляют в ячейки каркаса;
• на рейки каркаса закрепляют мембрану ветрозащиты;
• обшивают каркас обрешеткой;
• на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Внешняя отделка и декор

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

Фронтоном
крыши называется часть фасада
строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную
или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой
для стропильной системы в целом. Кроме того, фронтон надежно защищает
от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

В итоге получается конструкция в форме треугольника,
где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать
процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после,
так и до
монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон,
а уже потом монтировать кровлю. Это значительно облегчит
работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью
обустроенную конструкцию. Но строительные работы необходимо проводить оперативно,
поскольку фронтонная стена является неустойчивой
конструкцией и может обрушиться от сильного ветра.

Как рассчитать площадь фронтона

На практике доказано, что оптимальная
высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом –
одного метра.

Если владелец планирует обустроить мансарду,
то он должен быть не менее двух метров
в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона
необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов
кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.

Внимание!
Ошибки при проектировании и сооружении фронтона могут привести к таким негативным последствиям, как появление трещин в щипцовых стенах и даже их обрушение.

Как сделать каркас

• коньковые доски;

• шпильки
  из стали для крепежа;
• стропила;

• шурупы;

• изолирующие материалы,
  в том числе, пленка, герметик и т. д.

Прежде чем начинать работу, рекомендуется установить водосток
для стен и крыши, а также платформу, которая будет служить основой
для будущего фронтона. После этого параллельно наружным стенам устанавливается коньковая доска.
Ее верхняя часть крепится к стропилам, которые постепенно опускаясь вниз под определенным углом,
соединяются с внешними стенами.

В местах стыка стропила прикрепляются к потолочным
перекрытиям. Сам фронтон имеет форму равнобедренного
треугольника и монтируется с учетом теоремы Пифагора.

Кирпичный фронтон

Перед началом работы необходимо удостовериться в прочности стропил и выровнять плиту перекрытия,
которая служит фундаментом для фронтонной стены.

Выкладывать ряды следует очень аккуратно,
постоянно определяя ровность кладки при помощи уровня.
Причем у крайних кирпичей, которые примыкают к стропильным лагам, необходимо срезать угол,
иначе боковые края фронтонной стены будут зубчатыми.

Для этого крайний кирпич прислоняется к капроновому шнуру, используемому при разметке
для изображения сторон фронтона, и помечается требующая удаления часть. Она срезается
при помощи болгарки.

После завершения кладки
кирпичей стены выравниваются при помощи раствора,
приготовленного из песка и цемента, взятых в соотношении трех к одному. А зазор между стропильными лагами и фронтонной стеной закрывается декоративными
планками.

Важно!
Нижние ряды кирпичной кладки фронтона рекомендуется укрепить арматурной сеткой.

Фронтон из пеноблоков

Они стоят относительно недорого
и обладают достаточной прочностью.
А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом
этого материала считается сравнительно небольшой вес,
благодаря чему нагрузка на фундамент будет минимальной.

Принцип
укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей
которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом
декора, и тогда для его отделки используется обшивка, которая отличается
как по цвету, так и по фактуре. В любом случае она должна гармонировать
со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной
выполняет также защитную функцию.

Прежде чем приступать к отделке,
требуется провести некоторые дополнительные работы. Если фронтон построен из дерева,
то необходимо установить систему гидроизоляции.
А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять
и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку,
которая играет роль своеобразного каркаса для облицовочного
материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага
не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду,
Коптильня холодного копчения своими руками: устройство, материалы, пошаговая инструкция, фото и видео

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

• Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
• Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
• Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно!
В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

К сведению!
Предварительно построенные фронтоны сильно облегчают возведение стропильного каркаса при сильных порывах ветра, но требуют очень тщательной подгонки размеров, чтобы между свесами и кладкой не образовались щели из-за несовпадения размеров балок.

Самый простой способ собрать конструкцию фронтона — сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка — распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее — очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Совет!
Зону примыкания козырька можно сделать в виде желобов водосточной системы. Это позволит снизить количество воды, стекающей по поверхности фронтона на козырек.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о. Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.

Фронтон двухскатной крыши фото

Фронтон является окончанием двухскатной крыши и продолжением верхней части фасада дома. Он находится между двух скатов на карнизе или боках. Традиционная форма фронтона — треугольник. Но существует множество других видов конструкций, например, трапециевидные или овальные. На фото можно увидеть разнообразие форм, и как с помощью них преображаются постройки.

Выполнение расчета и существующие способы возведения

Перед началом возведения своими руками фронтона надо сделать правильный расчет. Он поможет выдержать пропорции и геометрическую форму крыши, а также подсчитать требуемое количество строительных материалов. Конечно, если двухскатная крыша уже смонтирована, то форма фронтона определена крайними стропилами, а высота будет ограничена коньком.
При отсутствии стропильной системы расчет начинают с самого начала:

• Чтобы правильно разметить геометрию крыши, вначале определяются с продолжительностью фронтона. Устройство нежилых чердаков может иметь высоту 0,7–1 м.
• При возведении своими руками теплой мансарды, высоту фронтонной стены надо сделать 1,4–1,5 м. Внутри такого помещения можно установить мебель первой необходимости, например, стулья, кровать, стол с телевизором и т. д.
• Оптимальные размеры фронтонных стен достигаются установкой конька на высоте 2–2,5 м. Такое устройство позволяет все пространство под крышей сделать жилым. Строительство высоких конструкций требует учета пропорции дома, а также прочности самих фронтонных стен.

Способ возведения фронтона зависит от порядка производимых работ:

• На готовой коробке здания без крыши можно сделать первым фронтон. Преимущество такого способа состоит в том, что скаты не мешают строительству. Возводить своими руками начинают с установки стойки по центру щипцовой стены. Ее длина определяет высоту конька. От верхушки стойки в обе стороны натягивают шнур к углам коробки здания, обозначая границы конструкции.
• Для строительства фронтона своими руками после возведения крыши потребуется стену выкладывать изнутри чердака. Здесь придется столкнуться с неудобством монтажа непосредственно у скатов. Однако большой плюс заключается в уже сформированной форме крыши. Геометрию невозможно уже деформировать, остается только зашить просвет.

При строительстве двухскатной крыши, каждый выбирает для себя более удобный способ возведения.

Очередность работ при возведении двухскатной крыши с фронтонами

Когда стены, то есть коробка здания, полностью готовы, приступают к монтажу деревянных элементов перекрытия и стропильной системы.
Порядок производимых своими руками работ следующий:

• Первыми укладывают балки перекрытия. Для нежилого чердака подойдет обрезная доска. Если решено сделать жилую мансарду, лучше отдать предпочтение брусу. Балки укладывают на закрепленный по периметру стен мауэрлат. Шаг между ними определяют расчетами, хотя обычно выдерживают расстояние 600 мм.
• Кроме шага, надо выдержать выступ балок от стен примерно 400 мм. Такое устройство конструкции обеспечит защиту фасада дома от осадков.
• Вдоль всей коробки сверху балок укладывают обрезную доску. Для мансарды они будут основанием под стойки. Все соединения деревянных элементов делают гвоздями или саморезами с металлическими монтажными пластинами.
• К доскам зубчатыми пластинами фиксируют стойки. Их шаг зависит от расчетов и может быть от 40 до 100 см. Сверху стоек делают обвязку доской. Для удобства часть конструкции лучше собрать на земле, а потом закрепить ее на свое место.

Перекрытие готово, дальнейшие работы предусматривают монтаж стропил:

• Верхняя часть стропильной системы образует конек и определяет высоту фронтона. Поэтому для верхней обвязки надо подготовить обрезную доску. Перед креплением их надо ставить на ребро.
• Чтобы стропильные ноги плотно соединялись с балками, их нижнюю часть отрезают под углом. Изготовить своими руками такое устройство можно из доски шириной 100 мм. Ее ребром прикладывают к балке, отмечая линию распила. Ножовкой отпиливают по разметке лишнюю часть, получив, таким образом, скошенную заготовку — подпятник. Подобные подпятники надо сделать на каждую стропильную ногу.
• Установку стропил выполняют в лапу. То есть, на балках выпиливают пазы, в которые должны плотно войти ноги стропил. Возле угла из куска доски прибивают накладную, служащую укреплением конструкции.
• Сверху стропил крепят ригеля. Они образуют потолок мансарды. Прочность соединениям придают установленные зубчатые пластины.

После установки своими руками всех элементов, уровнем проверяют вертикальность стропил, уделяя особое внимание крайним конструкциям, образующим фронтон. Только потом все узлы капитально скрепляют.

Финал строительных работ

Завершающий этап возведения крыши предусматривает монтаж подкосов. Их делают из деревянных досок для усиления всей конструкции. Подкосами соединяют стропильные ноги со стойками, причем угол установки определяют индивидуально на месте.
Последней прибивают обрешетку. Ее устройство зависит от кровельного материала, используемого для покрытия крыши.

Например, под мягкую кровлю потребуется сплошная обрешетка из ОСП или фанеры, а для шифера подойдет второсортная доска, закрепленная к стропилам шагом 300 мм.

Обшивка фронтонного проема

Возведение фронтонных стен выполняют разными материалами, главное, чтобы они оказывали как можно меньшее давление на несущие стены. Обычно используют пустотелый кирпич, пеноблок, доски или любой листовой материал. Чтобы обшивка гармонично сочеталась с домом, как показано на фото, ее лучше сделать из того материала, что применяли для облицовки фасада.

Зашивка фронтона деревянного дома

Фронтонный проем деревянного дома зашивают сайдингом, профнастилом, деревянными досками или любым другим подобным материалом.
Рассчитывают расход материала по таким формулам:

• для треугольной формы расчет производят умножением высоты на половину ширины основания;
• сложную форму разделяют на правильные геометрические фигуры, например, квадрат или треугольник, и рассчитывают их площадь.

Доски прибивают гвоздями к торцевой стене. Если обшивка делается сайдингом или другим подобным материалом, для них изготовляют обрешетку с учетом укладки утеплителя.

Зашивка кирпичом

В домах с кирпичными стенами фронтонный проем закладывают аналогичным материалом, только кладку делают не двухрядную, а одним рядом. На примыкании каждого ряда к скату крыши углы кирпича стесывают, чтобы уменьшить зазор. Если стену возводят до установки стропил, то под нее делают контур из шнура, который постепенно закладывают кирпичом.

Зашивая проем любым материалом, надо предусмотреть проемы для окон, конечно, если они ннеобходимы. Фронтоны больших размеров укрепляют с внутренней стороны пилястрами.

Облицовка и утепление фронтона

Рассчитывая облицовочный материал для фасада дома, надо сделать определенный запас. Но перед его монтажом фасадный проем надо утеплить. Если мансарда будет обустроена под жилое помещение, теплоизоляцию надо отделить гидро — и пароизоляцией. Все эти работы выполняют одновременно с укладкой подкровельного пирога. Кирпичную стену можно утеплить снаружи пенопластом под штукатурку, чтобы не забирать внутреннее полезное пространство.
По окончании всех работ остается обустроить свес, сделав его подшивку своими руками со стороны фронтона.
Как обшить фронтон, можно посмотреть в следующем видео.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Фронтон двускатной крыши своими руками

Фронтоном крыши называется часть фасада строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой для стропильной системы в целом. Кроме того, фронтон надежно защищает от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Устройство фронтона двухскатной крыши

В итоге получается конструкция в форме треугольника, где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после, так и до монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон, а уже потом монтировать кровлю. Это значительно облегчит работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью обустроенную конструкцию. Но строительные работы необходимо проводить оперативно, поскольку фронтонная стена является неустойчивой конструкцией и может обрушиться от сильного ветра.

Как рассчитать площадь фронтона

На практике доказано, что оптимальная высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом – одного метра.

Если владелец планирует обустроить мансарду, то он должен быть не менее двух метров в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.
