Газоводяной узел для газовой колонки: Водяной узел газовой колонки: устройство, принцип работы, поломки

Содержание

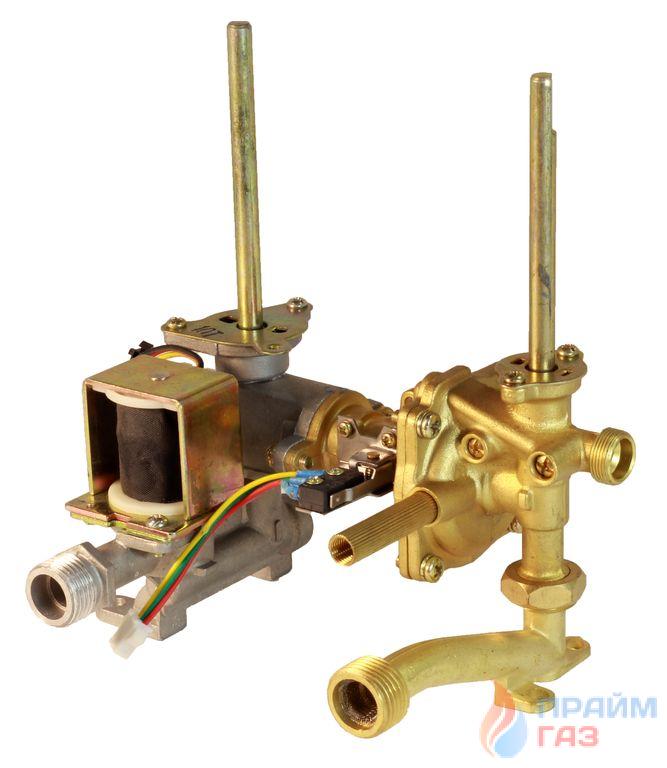

Водяной узел газовой колонки - водяной блок, водяной редуктор или лягушка, устройство, ремонт

Внутреннее строение газовой колонки довольно сложное и представлено множеством деталей. Одной из них является водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». Он располагается внутри колонки перед теплообменником и отвечает за регуляцию работы колонки в зависимости от поступления воды в аппарат.

Виды

В зависимости от материала изготовления водяной блок бывает:

  • Латунным, то есть сделанным из сплава меди с цинком. Латунь часто применяется в создании сантехнических приборов.
  • Пластиковым. Такой узел весьма практичен и отличается длительной службой.
  • Полиамидным. Дополнительную долговечность такому блоку обеспечивает присутствующее в его составе стекловолокно.

Принцип работы

Основная задача водяного узла в газовом нагревателе – запускать колонку после открывания крана, а также обеспечивать ее нормальную работу, пока кран открыт. Также этот узел важен для регуляции потока входящей воды. Если напор воды будет недостаточным, редуктор будет также выполнять защитную функцию, препятствуя перегреванию колонки.

В основе функционирования водяного узла выступает воздействие водяного потока на детали редуктора. Поступающая в колонку вода воздействует на диафрагму, а также на диск (его еще называют грибком). Изменение их расположения воздействует на шток, который активизирует клапан газового узла, благодаря чему к горелке начинает поступать газ.

Как только кран горячей воды закрывается, действующее на диафрагму и грибок давление уменьшается. Это снижает воздействие на газовый клапан, что приводит к перекрытию доступа газа и отключению прибора. Когда газовая колонка не включена, водяной узел не функционирует.

Конструкция

Водяной редуктор состоит из:

  • Основания и крышки с винтами.
  • Диафрагмы (мембраны) с закрепленным на штоке диском (тарелкой).
  • Регулятора расхода.
  • Сопла Вентури.
  • Регулятора потока.
  • Селектора температуры.
  • Фильтра для горячей воды.

В следующих коротких видео показано устройстройство маленького и большого водных узлов.

Типовые неисправности

Поломка водяного блока считается одной из наиболее распространенных неисправностей в газовых водонагревателях. Наиболее частая причина выхода блока из строя заключается в деформации или загрязнении мембраны. На ней могут откладываться соли, а также возможно образование трещин. При таких повреждениях узел перестает функционировать, что мешает доступу газа в колонку.

Также довольно частой проблемой является засорение фильтров водяного редуктора, а вследствие частого включения и отключения прибора узел изнашивается, что приводит к течи в местах расположения уплотнителей.

Вам обязательно нужно проверить водяной узел, если:

  • Напор воды нормальный, а колонка не включается (повреждена мембрана или загрязнился шток).
  • Напор холодной воды нормальный, а горячая поступает с очень слабым напором (образовался засор).
  • Кран горячей воды открыт, а колонка начала работать лишь через некоторое время (проблема с регулятором потока).
  • Кран горячей воды закрыт, но колонка еще некоторое время работает (проблема с регулятором потока).
  • Колонка отключается во время работы или не набирает нужную мощность (повредилась мембрана).

Ремонт и обслуживание

Чтобы газовая колонка функционировала исправно, водяной узел стоит периодически разбирать и прочищать, а также осматривать для своевременного обнаружения участков деформации и мелких трещин.

Замена мембраны в водяном редукторе рекомендуется даже при малейшей деформации данной детали.

Отключив колонку от водо- и газоснабжения, нужно открыть кран горячей воды, чтобы сбросить давление. После этого необходимо снять кожух аппарата и отыскать на трубе холодной воды водяной редуктор. Открутив фиксирующие деталь к трубам гайки и крепящие редуктор к газовому узлу винты, регулятор можно снять.

Чтобы его открыть, раскручиваются расположенные по кругу болты, которые удерживают его две части (обычно их восемь). Осмотрев мембрану и корпус, выполняют требуемые манипуляции (очистка, замена), после чего узел собирается и монтируется на свое место внутри колонки. При этом важно не перепутать подключение патрубков (диаметр входного должен быть больше). Также следует убедиться в достаточной герметизации всех соединений.

Водяной узел (блок) газовой колонки: виды, неисправности и ремонт

У проточных водонагревателей простое и в то же время надежное устройство, которое не позволяет возникать аварийным ситуациям.

Внутри самого прибора имеются всевозможные датчики и регуляторы, осуществляется контроль давления газа, интенсивности тяги. Одной из ключевых составляющих является водяной узел газовой колонки. В статье мы рассмотрим, что он собой представляет и какие функции выполняет.

Устройство водяного узла колонки

Конструкция и разновидности водяного блока газовой колонки

В качестве материала изготовления водяного редуктора обычно используется несколько разновидностей материалов, исходя из которых они и классифицируются:

  • латунный, который представлен сплавом цинка и меди;
  • пластиковый, это очень практичное устройство, которому не свойственны коррозионные процессы;
  • полиамидный, такой элемент отличается надежностью, в его состав входит стекловолокно.

Регулятор колонки отличается защитными функциями. Он предназначен для автоматического включения прибора в момент, когда подается вода. Помимо этого, он выполняет функцию защиты от перегрева при снижении давления в магистрали.

Устройство водяного узла газовой колонки:

  • основа и крышка с болтами;
  • устройство расхода;
  • резиновая мембрана с диском на штоке;
  • датчик потока;
  • трубка Вентури;
  • переключатель температуры;
  • фильтрующее устройство для горячей воды.
Больше информации о фильтрах для водонагревателей и бойлеров найдете здесь

Крышка регулятора давления воды может соединяться при помощи стальных винтов или заглушек. Учитывая тот факт, что элементы не контактируют с водой, то риск появления коррозии сведен к нулю.

Принцип функционирования

Проточные водонагреватели приводятся в действие сразу после открытия крана водоснабжения и выключаются после того, как он закрывается.

Принцип, по которому работает газоводяной узел газовой колонки таков:

  • когда открывается кран холодного водоснабжения, одна из полостей устройства заполняется водой;
  • под напором воды осуществляется давление на мембрану водяного узла;
  • под давлением выгибается диафрагма, которая в свою очередь оказывает давление на шток, размещенный в другой полости;
  • металлический стержень давит на клапан, тем самым происходит открытие подачи газа;
  • в автоматических колонках на штоках находятся ушки, которые соединены с блоком розжига;
  • на горелку подается искра, которая поджигает пламя;
  • после того, как закрывается кран горячего водоснабжения, конструкция и внутренние детали узла приходят в обратное движение;
  • шток приходит к своему исходному положению за счет пружины и закрывает подачу газа.

Водяной узел газовой колонки Юнкерс

Возможные неисправности

В процессе функционирования проточного водонагревателя могут случиться сбои и неполадки, которые свидетельствуют о выходе из строя деталей редуктора. К ним относятся следующие:

  • колонка не включается;
  • зажигание пламени происходит не с первого раза;
  • с редуктора течет вода;
  • после того, как закрывается кран горячего водоснабжения, пламя не гаснет.

Все эти сбои в работе говорят о том, что вероятнее всего произошла одна из следующих поломок:

  1. Порвалась мембрана — в среднем, диафрагма успешно работает на протяжении 5-7 лет. С течением времени, из-за постоянного механического воздействия и повышенной жесткости воды, резина просто прорывается. Основным признаком, указывающим на то, что причина неполадки в мембране, является утечка воды из редуктора.
  2. Засорение штока — когда прорывается мембрана, вода попадает на металлическую поверхность стержня, из-за чего он быстро ржавеет. Из-за ржавчины нарушается нормальное движение иглы. Признаки такой неполадки — это затрудненный пуск колонки. Зажигание пламени происходит только при мощном давлении воды. После того, как закрывается кран горячего водоснабжения, горелка продолжает гореть.
  3. Огрубевшая мембрана — от эластичности диафрагмы зависит эффективность работы водяного узла газовой колонки. Для срабатывания необходимо, чтобы мембрана очень чутко реагировала на малейшие изменения напора воды. Если прокладка огрубела, то колонка будет срабатывать с опозданием.
  4. Засорение фильтра грубой очистки — на входе в редуктор находится сетчатка, которая очень быстро забивается, особенно в тех случаях, когда подключение и обвязка устройства производились с нарушением требований. О неисправности этого элемента говорит разница в давлении на входе и выходе из водонагревателя.

Все вышеописанные неисправности легко устранить, главное своевременно выявить причину.

О том, как выполнить чистку газовой колонки, читайте в этой статье

Демонтаж водяного узла

Для того, чтобы отремонтировать этот узел, блок необходимо снять с посадочного места. Это осуществимо только совместно с демонтажем газового узла:

  • нужно перекрыть кран подачи газа;
  • затем отсоединить шланг холодной воды;
  • после этого, посредством ключа отсоединяется узел от патрубка;
  • далее необходимо отключить проводку от газового клапана и микропереключателя;
  • посредством отвертки надо выкрутить болты фланца и снять водногазовый блок.

Для того, чтобы не доводить газовую колонку до критичного состояния, раз в 6-8 месяцев выполняете проверку всех ее узлов и очищайте от накипи и загрязнений.

После этого приступаем к извлечению и замене неисправных элементов:

  • для отсоединения газовой части от водной, необходимо открутить два винта. один расположен сверху, другой — снизу. Не обязательно откручивать до конца, а просто слегка ослабить крепление. Случается, что болты прикипают, тогда их нужно сбрызнуть ВД-40;
  • после этого разъединяются блоки;
  • далее надо отвинтить винты узла сверху;
  • вы получите корпус, поделенный на две части и откроется доступ к диафрагме;
  • необходимо извлечь резиновую деталь и вытащить диск со штоком, за ним располагается пружина;
  • вам потребуется снять пружину и проверить уплотнение, которое находится за ней, его нужно почистить и смазать;
  • после этого произведите монтаж новых деталей и выполните сборку конструкции в обратном порядке;
  • закручивая болты, смажьте их графитной смазкой.

Водяной узел газовой колонки: устройство и характеристики

Современная газовая колонка – это очень удобное устройство для нагрева воды, которое можно использовать как дома, так и на производстве. Обычно она устанавливается в нежилом помещении, согласно проекту. Водяной редуктор (или блок)  устанавливается в аппарате впереди теплообменника  и присоединяется к нему при помощи трубок из меди, а  вот газовый блок крепится к верхней части редуктора винтами.

Принцип работы  водяного блока

Функции, которые выполняет водяной узел, практически одинаковы у всех водонагревателей, работающих на газе, независимо от модели, разница может быть только в материале. Для изготовления водяного редуктора  колонки используются довольно разнообразные материалы:

  • Пластик – долговечный и практичный современный материал.
  • Латунь – сплав меди и цинка, который традиционно используется для сантехники.
  • Полиамид -  похожий на пластик, но усиленный стекловолокном продукт.

Независимо от материала, из которого изготавливается данная деталь, главной задачей узла остается запуск колонки в работу в момент открытия крана с горячей водой.

Узел, который находится в устройстве, предназначен для того, чтобы можно было изменить проток воды, поступающей в аппарат. Схема узла предусматривает следующий порядок работы:

Водяной поток, проходя через узел, оказывает воздействие на мембрану редуктора и с ее помощью грибок, находящийся в верхней камере поднимается вверх. Достигнув верхнего уровня, шток грибка начинает воздействовать на клапан газового блока и таким образом открывается доступ газа к горелке.

В тот момент, когда вода перестает поступать в систему, давление в нижней камере опускается, и клапан газового блока придавливает грибок  редуктора, тем самым перекрывая поступление газа на горелку и колонка выключается. Таким образом, в этот момент функция водяного узла завершается.

Причины неисправности колонки и способы их устранения

Водонагреватель, как и любое домашнее устройство, иногда выходит из строя и очень важно правильно определить причину поломки. Довольно часто потребители жалуются на то, что  аппарат начинает греть воду очень слабо или совсем ее не нагревает. В этом случае первым делом необходимо осмотреть водяной узел, в котором, скорее всего, засорилась или деформировалась мембрана. Дефекты могут быть следующие:

  • Засорение.
  • Трещины.
  • Отложения солей.

В любом случае поврежденная мембрана водяного редуктора не может правильно функционировать и реагировать на разницу давления в водопроводной системе.Недостаточная растяжка мембраны от напора воды не дает газовому клапану открыться на нужную величину. Для того, чтобы решить данную проблему, необходимо:

  • Отключить устройство от газовой подачи.
  • Прочистить блок.
  • Проверить качество мембраны.
  • Заменить мембрану при необходимости.
  • Дополнительно очистить фильтр и полости узла.
  • Рекомендуется использовать силиконовую мембрану, которая намного надежнее и долговечнее.

Следующей причиной нерабочего состояния устройства может быть недостаточно сильный напор воды, вследствие чего  наступает отсутствие тяги. Чтобы в этом удостовериться, нужно проверить краны горячей и холодной воды и если в них одинаково слабый напор, то причина, скорее всего, кроется в водопроводной системе. Но в том случае, когда холодная вода льется с большим напором, чем  горячая, то проблема опять заключается в функционировании  водяного редуктора.

Как и в первом случае, для того, чтобы наладить полноценную работу газовой колонки, нужно знать, как устроена ее схема, и  в первую очередь проверить мембрану, как часть, входящую в блок. Для устранения неполадок в этом случае стоит разобрать редуктор и прочистить его. В том случае, если мембрана деформировалась и пришла в негодность, ее необходимо заменить. Еще одной причиной поломки может стать как засорение фильтров в узле, так и засорение труб, по которым движется горячая вода. В виде профилактических мероприятий рекомендуется раз в год очищать прибор от сажи, сняв предварительно корпус и провести чистку горелки и теплообменника при помощи пылесоса.

Устройство для нагрева воды, больше известное как газовая колонка, только на первый взгляд не представляет собой ничего сложного. При ближайшем изучении, схема этого аппарата содержит немало интересных технических  моментов. Например, водяной регулятор газовой колонки, который призван обеспечивать безопасность работы  колонки. Он  служит для автоматического  регулирования включения (при включении горячей воды) и выключения (при отключении водоразбора). Если напор будет слишком слабым, устройство защитит аппарат от перегрева. Довольно часто встречаются регуляторы, которые имеют заглушки и винты из стали, но это абсолютно не сказывается на их долговечности, поскольку данные детали не подвергаются воздействию воды и, соответственно не ржавеют.

При эксплуатации газового водонагревательного прибора стоит помнить, что постоянное включение и выключение провоцирует сильное изнашивание мембраны, микровыключателя, уплотнения штока и тарелки со штоком. Уплотнение в данном случае отвечает за герметичность детали и при ее изнашивании из устройства начинает капать вода. Но основная нагрузка идет, прежде всего, на водяной узел, поэтому данная часть агрегата требует постоянного внимания и контроля. Необходимо, чтобы все детали прибора были в зоне доступности для их ремонта и замены.

Итак, из всего вышесказанного можно сделать вывод, что основные неисправности в работе газовой колонки довольно легко можно устранить, даже не имея специальных навыков.



Водяной редуктор газовой колонки

Содержимое:Принцип работы водяного блока колонкиВероятные неисправности водяного узлаРемонт и обслуживание газоводяного узлаПроточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги.Одним из важных узлов остается водяной узел газовой колонки или «лягушка». Модуль регуляции и безопасности установлен в полуавтоматических и автоматических проточных газовых бойлерах. Неисправность редуктора отражается в сбоях при запуске горелки, отказе во включении и других нарушениях.

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

Принцип работы газоводяного узла газовой колонки следующий:Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

  • Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
  • Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
  • Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
  • Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.Если описанный ниже технологический процесс будет вызывать сложности, лучше вызвать специалиста из газовой службы на дом, для профессионального сервисного обслуживания проточного бойлера.

Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

  • уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
  • мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;Читайте также:Как заменить мембрану в газовой колонке своими руками
  • шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Одним из ключевых элементов проточного водонагревателя является водяной блок газовой колонки или «лягушка». Он находится внутри устройства перед теплообменником и отвечает за регулировку работы в зависимости от поступления в аппарат воды.

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

  • латуни – сплав меди с цинком;
  • пластика – отличается практичностью и долгим сроком службы;
  • полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

  • основание и крышка с винтами;
  • диафрагма с установленным на штоке диском;
  • регулятор расхода;
  • сопла;
  • регулятор потока;
  • селектор температуры;
  • фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

  • при открытии крана с холодной водой одна из полостей блока заполняется;
  • напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
  • стержень начинает давить на клапан, тем самым открывая подачу газа;
  • в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
  • вырабатывается искра, которая зажигает пламя;
  • после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Возможные неисправности водяного блока

Выход из строя водяного блока является довольно распространенной проблемой газовой колонки. Зачастую случаются следующие неисправности:

  1. Порвалась мембрана – ее средний срок службы составляет 7 лет. Из-за жесткости воды резина может быстро порваться. Признаком прорыва является подтекание редуктора.
  2. Диафрагма потеряла эластичность – для четкой работы необходимо, чтобы мембрана быстро реагировала на изменения напора воды.
  3. Прокладка стала жесткой – это приводит к позднему срабатыванию колонки. Она будет включаться и отключаться с опозданием.
  4. Засорение штока – при разрыве мембраны вода попадает на металлический стержень, который быстро подвергается коррозии. В результате затрудняется его движение. Признак неисправности – запуск колонки затруднен, она начинает работать только при большом давлении воды.
  5. Засор фильтра грубой очистки – при неправильном подключении воды к патрубкам сеточка, которая находится на входе в редуктор, может забиться. Признак поломки – отличие давления на входе и на выходе из колонки.

Все перечисленные неисправности довольно легко устранить при наличии понимания устройства колонки. Необходимость полной замены водяного блока возникает редко.

Что нужно знать о вентиляции газовой колонки?

Как работает автоматическая газовая колонка? —

Как работает автоматическая газовая колонка?

Как отремонтировать «лягушку» своими руками?

Жесткая вода, воздействие высоких температур и другие факторы постепенно приводят элементы водяного блока к износу. При выявлении какой-либо поломки необходимо срочно отремонтировать проблемную деталь.

Ремонт водяного блока газовой колонки при желании можно выполнить самостоятельно, так как его конструкция довольно проста. Перед этим важно не забыть отключить подачу топлива и воды.

Если требуется отрегулировать давление устройства, необходимо покрутить специальные болты, расположенные на тыльной части блока. Затем воду из теплообменника сливают, с этой целью используют кран, находящийся ниже водонагревателя. Отсоединяют подающие трубопроводы газа и воды. Теперь «лягушку» можно снять. Конструкция водяного блока может несколько отличаться в зависимости от модели. Чтобы снятие водяного узла прошло удачно, следует отсоединить от него все трубы и провода.

Как выполнить чистку «лягушки»?

Очистку узла следует проводить каждый год. После снятия крышки или разбора редуктора на две части проводят чистку внутри блока и техническое обслуживание элементов. В процессе очистки блока удаляется накипь и твердые частицы, осевшие на дне узла. Также следует почистить сетку на вводном патрубке. Шток рекомендуется смазать касторовым маслом или солидолом. Прокладку также необходимо промазать, если чувствуется, что она потеряла эластичность.

Уход за элементами водяного блока продлит эксплуатационный срок газовой колонки и снизит вероятность появления каких-либо неисправностей.

При каждой чистке проверяют работоспособность составляющих и при необходимости их заменяют:

  • смена сальника штока обычно требуется примерно каждые 3 года для защиты газового клапана от попадания влаги;
  • мембрану следует менять при появлении микротрещин или при разрывах.

Менять изношенные детали нужно на новые фирменные изделия. Мембрану можно приобрести отдельно, однако, при желании удастся найти также комплект, который включает в себя все составляющие для замены.

Как с помощью водяного блока сделать колонку экономичнее?

С помощью настроек водяного узла можно сделать газовую колонку экономичнее. Для этого следует оптимизировать расход топлива и давление воды на выходе. Регуляция водяного редуктора производится с помощью болтов, находящихся на тыльной стороне блока. Чтобы увеличить напор горячей воды, болты требуется немного ослабить.

Без крайней необходимости регулировать самостоятельно водяной блок нежелательно. Лучше вызвать специалистов сервисного центра – они выполнят регулировки с высокой точностью, проверят узлы на работоспособность.

Поделиться:

Газовая колонка – это водонагревательный прибор, который в своей комплектации имеет множество различных устройств. Отметим работу водяного редуктора газовой колонки. Его еще называют водяным блоком или узлом. Установлен он в приборе перед теплообменником.

Виды

По материалу изготовления водяные редукторы делятся на те, которые изготовлены из:

  • Латуни;
  • Пластика;
  • Полиамида.

Следует отметить что латунь – это медь и цинк, то есть сплав из этих металлов, этот материал достаточно часто используется для изготовления сантехнических устройств. Пластиковые узлы (рис. 1) являются долговечными и практичными. Полиамид – это материал, который по составу очень похож на пластик, но его долговечность можно объяснить наличием стекловолокна в составе.

Рис. 1 Пластиковый водяной узел мембранного типа

Функционирование этого устройства в газовой колонке ничем не отличается от других водонагревателей на газу. То есть основное отличие заключается в материале изготовления.

Мембранные редукторы для газовой колонки выдерживают достаточно большие показатели давления, как для бытовых приборов. А именно, это от 0,5 до 3 м3/час.

Принцип работы и конструкция

Устройство редуктора газовой колонки из латуни заключается в наличии таких комплектующих (рис. 2):

  • Диафрагма и диск, выглядят как единый узел;
  • Регулятор расхода;
  • Селектор температуры;
  • Регуляторы потока воды при открытом и закрытом селекторе;
  • Трубка Вентури;
  • Фильтр горячей воды.
Рис. 2 Конструкция устройства для воды

Редуктор для газовой колонки имеет основную задачу – это запуск и обеспечение нормальной работы после открытия водопроводного крана. Также благодаря этому узлу можно регулировать проток воды, которая входит в газовую колонку. Редуктор выполняет еще защитную функцию, так как при плохом напоре он не дает колонке перегреться.

Принцип работы водяного узла колонки заключается в воздействии потока воды на его детали. А именно, когда вода проходит через редуктор, то давит на мембрану (диафрагму) (рис.3) и так называемый грибок (диск). Этот грибок меняет свое расположения, поднимаясь вверх до уровня клапана. Шток грибка в свою очередь непосредственно воздействует на газовый узел, то есть на его клапан. И как результат начинает поступать газ в горелку прибора.

Рис. 3 Мембрана для водяного узла газовой колонки

Когда водопроводный кран закрывается, и вода перестает поступать в газовую колонку, показатель давление воды на грибок снижается. Газовый клапан в узле начинает воздействовать на грибок, а значит, перекрывается газ и газовый прибор выключается. Когда газовая колонка в выключенном состоянии редуктор не функционирует.

Неисправности

Квалифицированные специалисты говорят, что в 8 из 10 случаев поломок газовых колонок проблема заключается в водяном узле. Как правило, это загрязнение или деформация мембраны в узле. А именно, происходит отложение различных засорений и солей, а также образование трещин в корпусе и т.д.

Следует знать, что поврежденный узел не может выполнять свои функции в полной мере. Если мембрана повреждена, то она не может растягиваться так, чтобы открывать доступ для газа.

Есть модели газовых колонок мембрану, в которых нужно менять регулярно. По отзывам это прибор от производителя Нева. Для того чтобы не допускать поломок время от времени нужно разбирать редуктор для того чтобы прочищать его. Тогда можно вовремя заметить деформацию мембраны. Часто засоряются фильтры в водяном узле.

Износ редуктора объясняется частым включением/выключением, это сильно отражается на мембране в узле, уплотнителях и т.д. Когда изнашивается уплотнитель, то из редуктора начинает сочиться вода.

Можно сделать вывод, что редуктор для газовой колонки важная деталь, которую нужно обслуживать, а значит, она должна находиться в таком положении, чтобы был постоянный доступ к ней. Такое обслуживание газовой колонки или при надобности ремонт можно провести и самостоятельно, так как эти манипуляции не являются сложными. Для замены или прочистки редуктора не нужно иметь специальных навыков.

Рис. 4 Водяной узел для колонки, корпус которого крепится на 8 болтов

Ремонт и обслуживание водяного блока

Для того чтобы провести какие либо манипуляции с редуктором, или же понять или проблема заключается именно в этой детали, нужно открутить его от медных патрубков, то есть раскручиваются гайки. Далее нужно открутить редуктор от газового узла. Как правило, он находится под газовым клапаном и прикручен тремя болтами. Часто в новых моделях редуктор крепится одним болтом. В процессе откручивания устройство нужно придерживать, чтобы оно не упало.

Чтобы открыть редуктор, следует раскрутить болты, которые удерживают две детали корпуса, как правило, их 8 штук (рис. 4). Расположены они по кругу. Далее следует проверить целостность резиновой мембраны в середине, целостность корпуса. Если мембрана засорена, ее нужно прочистить и вставить на место, а в случае, когда она деформировалась, следует купить новую. Новая мембрана вставляется на место предыдущей. Сегодня продаются мембраны разного качества, не стоит покупать слишком тонкую, так как она может прорваться в ближайшее время. Есть силиконовые мембраны хорошего качества, только не нужно лениться, а следует пройтись по нескольким магазинам и найти такую.

Рис. 5 Водяной узел в комплектации колонки

Чтобы установить редуктор назад, важно определить какой патрубок куда подключается. Если внимательно посмотреть, то входной и выходной патрубки разные по диаметру. Отверстие, через которое происходит подача воды в редуктор для газовой колонки больше, чем то, через которое вода выходит из устройства. Если установить редуктор неправильно, то возникнут проблемы с мембраной и, вообще, с работой всего узла.

Далее две части корпуса скручиваются болтами и прикручиваются к входному и выходному патрубкам. Гайки, которыми прикручивается узел к патрубкам, оснащены резиновыми прокладками для герметизации. При установке водяного узла нужно тщательно их проверить. Иногда нужно и их заменять. Далее следует протестировать водяной узел, запустив колонку.

Статьи по теме:Устройство газовой колонки

Проточный нагреватель состоит из нескольких узлов. Принцип работы прибора прост, но отдельные блоки требуют особого внимания. В статье рассмотрим водяной узел газовой колонки. Какую работу он выполняет, из каких материалов создан и какой у него принцип работы, вы узнаете ниже.

Конструкция и разновидности водяного блока

Материал изготовления водяного редуктора бывает разным, поэтому делится на несколько видов:

  • Латунный. Сплав меди и цинка.
  • Пластиковый. Практичное устройство не подвержено коррозии.
  • Полиамидный. Надежный прибор со стекловолокном в составе.

Регулятор колонки или «лягушка», как еще называют блок, обладает защитными функциями. Он служит для автоматического включения прибора при подаче воды. Также защищает от перегрева при снижении давления в магистрали.

Как устроен редуктор:

  • Основа и крышка с болтами.
  • Резиновая мембрана с диском на штоке.
  • Устройство расхода.
  • Переключатель температуры.
  • Датчик потока.
  • Трубка Вентури.
  • Фильтрующее устройство для горячей воды.

Смотрите схему:

Крышка регулятора давления воды может скрепляться стальными винтами или заглушками. Поскольку детали не соприкасаются с водой, то риска коррозии нет. Отвернув винтов, вы снимете крышка, за которой расположена мембрана. Устройство достаточно простое.

При включении воды создается давление на мембрану. Она выталкивает шток, который приводит в действие газовый клапан. В горелку подается топливо и начинается нагрев. Когда смеситель закрывается, давление падает — детали возвращаются в прежнее положение.

Важной деталью газоводяного узла является сопло Вентури. Для чего оно нужно? Например, в технике фирмы «Нева» трубка находится в нижней части. Расположение в колонках «Оазис», «Астра» может отличаться. Деталь служит для снижения давления рабочей среды. Так происходит регулировка подачи газа.

Когда вы закрываете кран, трубка выравнивает показатели, благодаря чему штуцер мембраны возвращается на место. После этого аппарат выключается.

Водяная часть также подвержена поломкам, поэтому мы перечислим основные неисправности и пути самостоятельного ремонта.

Типичные неполадки блока

Чаще всего узел выходит из строя из-за некачественной воды. Примеси калия и магния оседают и забивают детали устройства. Также влияют перепады давления в трубах. Доказано, что 80% поломок газовых нагревателей происходят по причине выхода из строя водогазового узла.

Изучите основные признаки и причины поломок.

Напор воды нормальный, но горелка не зажигается

  • Проверьте мембрану. Резиновый элемент быстро изнашивается, рвется, течет. Вместо старого элемента лучше установить силиконовую мембрану.
  • Застрял шток, не двигается с места. Возможно, он прикипел. Смажьте это место и сальник смазкой для восстановления работы.

Холодный поток достаточно сильный, но горячий – слабый

  • Сетчатый фильтр засорился мелким мусором, ржавчиной. Снимите и прочистите деталь.
  • Забилось сопло на входе в узел. Также выполняется чистка.

При открытии смесителя колонка запускается не сразу

  • Канал шарика-замедлителя забился. Проводится разборка и чистка элементов. Шарик находится в крышке узла.
  • Шарик замедлитель неверно отрегулирован. Нужно подкрутить регулировочный винт.

После закрытия кранов прибор не прекращает работу

  • Шарик заклинило, либо его канал засорился.

Техника работает не на полную мощность, во время работы может погаснуть

  • Мембрана получила повреждения. Нужно заменить неисправный элемент.

Если вы обнаружили неисправность и решили выполнить ремонт своими руками, читайте ниже, как снять редуктор.

Демонтаж водного узла

Чтобы выполнить ремонт, блок нужно снять с посадочного места. Это возможно только вместе с демонтажем газового узла.

  • Перекройте кран подачи газа.
  • Отсоедините шланг холодной воды.
  • С помощью ключа отсоедините узел от патрубка.
  • Отключите проводку от газового клапана и микропереключателя.
  • Отверткой выкрутите болты фланца.
  • Снимите водногазовый блок.

Теперь нужно его разобрать и заменить сломанные детали:

  • Чтобы отсоединить газовую часть от водной, открутите два винта. Один находится сверху, другой снизу. Можно откручивать не до конца, а слегка ослабить крепление. Бывает, что болты прикипают. Сбрызните эти места ВД-40.
  • Разъедините блоки.
  • Теперь открутите винты «лягушки» сверху.
  • Корпус разделится на две части и станет доступна диафрагма.
  • Снимите резиновую деталь (при неисправности подготовьте новую).
  • Вытащите диск со штоком. За ними находится пружина.
  • Достаньте пружину и проверьте расположенное за ней уплотнение. Оно требует периодической чистки и смазки.
  • Устанавливайте новые детали и собирайте блок в обратном порядке. Сальник перед установкой можно смазать.
  • Закручивая болты «лягушки», смажьте их графитной смазкой.

Чтобы не запускать колонку до неисправного состояния, раз в полгода проверяйте ее составляющие, очищайте от накипи и загрязнений.

Среди водонагревательного оборудования лидирующие позиции занимают газовые колонки. Они отличаются высокой эффективностью и используют один из самых доступных видов топлива. Зная устройство и принцип работы газового водяного блока, можно быстро самостоятельно устранить некоторые неисправности. Это позволит эффективно обслуживать оборудование и сэкономить на вызове специалиста.

1 Основные элементы</span></h3>

Газовые колонки для воды — нагреватели проточного типа. От бойлера они отличаются отсутствием емкости для нагрева жидкости — в колонках температура воды повышается в процессе ее движения по трубам. Эти устройства были разработаны еще в начале ХХ века. Безусловно, новые модели обладают значительно большим функционалом в сравнении с колонками старого образца. Однако их конструкция и принцип работы не претерпели существенных изменений.

Схема устройства газовой колонки довольно проста. Конструкция этого агрегата состоит из следующих элементов:

  1. 1. Система розжига и запальник. Необходимы для запуска горелки.
  2. 2. Горелка и камера сгорания. Именно этот элемент конструкции обеспечивает тепловой энергией колонку.
  3. 3. Водяной бок. Отвечает за подачу воды.
  4. 4. Теплообменник. С его помощью тепловая энергия от камеры сгорания переходит к змеевику, в котором вода и нагревается.
  5. 5. Патрубок дымохода. Необходим для подключения агрегата к дымоходу и отвода продуктов сгорания.

Это основные элементы конструкции, которые присутствуют во всех моделях колонок, например Оазисе, Искре, львовской ВПГ и других. Самыми значительные различия между агрегатами заключаются в наличии или отсутствии различных систем защиты. Наиболее распространенные среди них:

  1. 1. Датчик тяги. Если в дымоходе пропадает тяга, колонка автоматически отключается.
  2. 2. Газовый клапан. Подача топлива будет перекрыта, если в магистрали снизилось давление.
  3. 3. Датчик пламени. Газ не будет поступать в агрегат, когда на протяжении нескольких секунд отсутствует огонь.

Колонки классифицируются в зависимости от типа камеры сгорания. Сегодня существуют агрегаты с открытой и закрытой камерой. Если с колонками первого типа все понятно и без объяснений, то о вторых стоит сказать пару слов. В их конструкцию входит дополнительный узел — вентиляторный. Он предназначен для принудительной подачи воздуха в зону горения топлива.

Большинство колонок-автоматов, оснащенных сложной электрической схемой управления, в качестве источника питания используют батарейки. Однако есть и устройства, получающие напряжения питания от сети.

‘ >Маленький водяной узел Китайских газовых колонок_АТ_#2РекомендуемПочему не зажигается газовая колонка

2 Принцип действия</span></h3>

Познакомившись с устройством газовых колонок, будет проще разобраться с принципом действия этих агрегатов. При сгорании топлива выделяется тепловая энергия, нагревающая теплообменник. Чаще всего эта часть горелки изготавливается из меди либо специальных сплавов, обладающих высоким показателем теплопроводности.

Вокруг теплообменника расположен змеевик, который также изготовлен из материалов с высокой теплопроводностью. В результате он нагревается и передает тепловую энергию воде. После этого горячая жидкость поступает в трубопровод. Для отвода продуктов горения в агрегате предусмотрен дымоход.

Стоит отдельно рассмотреть принцип работы и устройство редуктора газовой колонки. Это один из важнейших элементов конструкции, так как его основная задача — запуск колонки и подача воды. Работает узел следующим образом:

  1. 1. Когда кран открыт, вода поступает в водяной редуктор газовой колонки.
  2. 2. В одной из камер устройства начинает увеличиваться давление, что приводит в движение мембрану, которая, изгибаясь, выталкивает тарелочку.
  3. 3. Тарелка воздействует на водяной шток, который перемещает толкатель газового блока.
  4. 4. Это приводит к срабатыванию выключателя, запускающего блок управления, а он отдает команду на розжиг агрегата.
  5. 5. Одновременно с этим отжимается газовый клапан, открывающий подачу топлива.

Если пламя появилось, то специальный датчик отключает свечу зажигания. Когда кран с горячей водой закрывается, то давление в двух камерах редуктора выравнивается и газовый клапан перекрывает подачу топлива. Принцип работы газовой колонки на батарейках не отличается от агрегатов, питающихся от сети.

В зависимости от способа розжига колонки делятся на три типа:

  1. 1. Ручные. Сначала необходимо открыть подачу топлива, после чего вручную зажечь огонь с помощью спичек либо зажигалки.
  2. 2. С пьезорозжигом. В отличие от первого вида розжиг горелки выполняется с помощью кнопки, активирующей пьезоэлемента.
  3. 3. Автоматы. Эти агрегаты полностью автоматизированы и устроены максимально эффективно.

‘ >Сервис и ремонт газовой колнки TermaxiРекомендуемПрименение газовой колонки с закрытой камерой сгорания

3 Рекомендации по обслуживанию и ремонту</span></h3>

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

‘ >КАК УСТРОЕНЫ ГАЗОВЫЕ КОЛОНКИ НЕВА ИЗНУТРИ СХЕМЫ ВСЁ ДЛЯ РЕМОНТАРекомендуемКак включить газовую колонку и правильно ей пользоваться

3.1 Демонтаж и настройка редуктора</span></h4>

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

  • с теплообменника сливается вода;
  • с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
  • если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Для настройки редуктора необходимо использовать специальные болты, располагающиеся с тыльной стороны узла. Чаще всего агрегат уже подготовлен к работе на заводе и в дополнительной настройке не нуждается. Нежелательно проводить регулировку узла без острой необходимости.

‘ >Bosch WR10\1315 B #1 рубрика Ремонт Академия теплотехники

3.2 Чистка водяного узла</span></h4>

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев. Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

  1. 1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
  2. 2. Шток желательно смазать солидолом или касторовым маслом.
  3. 3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

‘ >Редуктор давления воды — устройство, регулировка, принцип работыФото Используемые источники:

  • https://avtonomnoeteplo.ru/vodonagrevateli/740-vodyanoy-uzel-gazovoy-kolonki.html
  • http://oteple.com/vodyanoj-blok-gazovoj-kolonki-vidy-i-regulirovka/
  • http://kotlomaniya.ru/kolonki/vodyanoy-reduktor-gazovoy-kolonki.html
  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustrojstvo-gazovye-kolonki-i-kotly/kak-ustroen-vodyanoj-uzel-gazovoj-kolonki-princip-raboty-tipichnye-neispravnosti/
  • https://oventilyacii.ru/otoplenie/ustrojstvo-gazovogo-vodyanogo-bloka. html

Запчасти для газовых колонок NEVA 4011. NEVA 4510. NEVA 4510M. NEVA 4511. NEVA 4513. NEVA 4610 — Профит-ГАЗ

Водяной блок для газовой колонки NEVA-45133227-02.270-01 2 315 руб.
Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511850519005 2 999 руб.
Водяной узел газовой колонки NEVA 4510М, NEVA-4511, NEVA 4513М, NEVA 4514, NEVA LUX 5514 с 2017 г.в. и BaltGaz Comfort 11850519045 1 469 руб.

Нет в наличии

Водяной узел газовой колонки NEVA 4513М комплектно850519046 1 999 руб.

Нет в наличии

Водяной узел к газовой колонке NEVA 4011SТG-W4Р1 2 280 руб.

Нет в наличии

Водяной узел к газовой колонке NEVA 46103281.02.110 2 200 руб.

Нет в наличии

Газо-водяной узел к газовой колонке NEVA-4610850519037 3 499 руб.
Газо-водяной узел к колонке NEVA-40113251-02.400 2 950 руб.

Нет в наличии

Газо-водяной узел к колонке NEVA-4510М, NEVA-4511М010623 В 806 3 500 руб.

Нет в наличии

Газоводяной узел для колонки NEVA-45133227-02.200-01 3 535 руб.

Нет в наличии

Газоводяной узел к колонке NEVA-40113251-02. 200 2 900 руб.
Газоводяной узел к колонке NEVA-4510, NEVA-45113227-02.200 3 445 руб.

Нет в наличии

Газовый узел к газовой колонке NEVA 40113251-02.230 1 730 руб.
Газовый узел колонки NEVA 45133227-02.310-01 1 625 руб.
Газовый узел колонки NEVA-4510, NEVA 4511, NEVA 45139de440dde470 1 699 руб.
Датчик наличия пламени для газовой колонки NEVA 4510, NEVA 4511, NEVA 4513850519009 149 руб.

Нет в наличии

Датчик перегрева 77°С газовой колонки NEVA-45103227-10. 000 75 руб.
Датчик перегрева 80°С газовой колонки NEVA-4011TF01-BLAE80A2 55 руб.
Датчик перегрева 85°С газовой колонки NEVA-4513 (с 03.2007г.в.)3222-12.000 55 руб.
Датчик перегрева 85°С газовой колонки NEVA-46103281-00.010 55 руб.
Датчик перегрева 90°С газовой колонки NEVA-4510МTF01-BLAE90A2 55 руб.
Датчик температуры воды для монитора колонок NEVA-4510, NEVA-4511, NEVA-5611850523035 169 руб.
Датчик температуры воды для монитора колонок NEVA-4513850519010 159 руб.
Датчик температуры воды для монитора колонок NEVA-4610850519010 159 руб.
Датчик тяги /термодатчик/ для газовой колонки NEVA-45103227-11.000 155 руб.
Датчик тяги 100°C газовой колонки NEVA 4513 с 04.2008 г.в.3222-13.000 55 руб.
Датчик тяги 110°С газовой колонки NEVA-4510МTF01-BLAE110A2 55 руб.
Датчик тяги 90°C газовой колонки NEVA-4011, NEVA 4511, NEVA 45133222-15.000 55 руб.
Датчик тяги 90°С газовой колонки NEVA-4011TF01-BLAE90A2 55 руб.
Датчик тяги 90°С газовой колонки NEVA-46103281-00.020 55 руб.
Дисплей /монитор/ газовой колонки NEVA-4510М850519017 369 руб.
Клипса фиксатор штуцера водяной трубки для газовой колонки NEVA 4510M4710-00.011 65 руб.
Кнопка пьезорозжига газовой колонки NEVA-4011D102/22/S63 205 руб.
Контейнер для батареек газовой колонки NEVA-4510, NEVA-4511, NEVA-4513, NEVA-4610, NEVA-5611850523044 169 руб.
Корпус газовой колонки NEVA-4510 без накладки3227-07. 001 955 руб.
Корпус газовой колонки NEVA-4610 белый без накладки3281-03.002 955 руб.
Корпус газовой колонки NEVA-4610 серебро без накладки3281-03.002-01 995 руб.
Магнитная пробка эмк для газовой колонки NEVA 4011, NEVA-55113251-02.250 700 руб.

Доступно для предзаказа

Магнитная пробка эмк для газовой колонки NEVA 4011, НЕВА-32083208-05.130 280 руб.
Мембрана водяного узла газовой колонки NEVA-4510Мfa4ae76abdb3 85 руб.
Мембрана ВПГ NEVA 4510, 4511, 4513, 4610 резина 2014-2017 г.в. (d-72мм)850519013 65 руб.
Мембрана ВПГ NEVA 4510, 4511, 4513, 4610 силикон 2014-2017 г.в. (d-72мм)850519064 85 руб.
Мембрана и шток для газовой колонки NEVA 4011 В водяной узел 3224-71.003224-71.00 1 415 руб.
Мембрана к газовой колонке NEVA-4011, NEVA-4510, NEVA-4511, NEVA-4513 силикон до 2014 г.в.850519049 85 руб.
Мембрана к газовой колонке NEVA-4011, NEVA-4510, NEVA-4511, NEVA-4513 черная до 2014 г.в.850519012 65 руб.
Мембрана пластикового водяного узла газовой колонки NEVA, NEVA LUX, ВaltGaz с 2017 г.в. силикон850519048 209 руб.
Микровыключатель (концевой выключатель) NEVA-4510, NEVA-4510М, NEVA-4511, NEVA-4513, NEVA-56113227-02.330 145 руб.
Микровыключатель (концевой выключатель) для газовой колонки NEVA-46103281-02.140 155 руб.
Монитор дисплей газовой колонки NEVA-4510, NEVA 4511, NEVA 56113227-07.003 315 руб.
Монитор дисплей газовой колонки NEVA-46103281-09. 002 315 руб.
Накладка корпуса (66*192 мм) газовой колонки NEVA-45113272-00.050 135 руб.
Накладка корпуса (80*200 мм) газовой колонки NEVA-45103227-07.010 135 руб.
Накладка корпуса (90*125 мм) газовой колонки NEVA-4513 белая3224-00.03-02 135 руб.

Нет в наличии

Накладка корпуса (90*125 мм) газовой колонки NEVA-4513 светло-серая3224-00.03 235 руб.
Накладка с дисплеем газовой колонки NEVA-4511. Размер 60*190.0c05d652d4b6 455 руб.
Патрубок соединитель водяного и газового узла ВПГ NEVA 4011, 4510, 4511850519054 1 549 руб.
Пробка-клапан водяного блока газовой колонки НЕВА 45103227-02.340 195 руб.
Прокладка для уплотнения газового клапана для газовой колонки NEVA-4510/4511/45133227-02.216 30 руб.
Прокладка между водяным узлом и трубкой идущей к теплообменнику газовой колонки NEVA-4011/4510/4511/45133222-00.003 30 руб.
Прокладка между патрубком и коллектором газовой колонки NEVA-45133295. 07.00.002 45 руб.

Водяной узел газовой колонки NEVA (Нева): 4510, 4511, 4513, 4011

Водоблок газовой колонки NEVA до 2014 года


Нева 4510
Нева 4511
Нева 4513
Нева 4011

Строение газовой колонки представлено множеством деталей. Водогазовый узел Нева состоит из двух основных компонентов: водяной части и газовой с электромагнитным клапаном. Газовый редуктор изготовлен из сплава алюминия и цинка. Водоблок выполнен из антикоррозийной латуни.

На фото схематически изображен редуктор газоводяной в сборе, представляющий собой целый ряд функциональных элементов. Благодаря презентованному изображению можно дополнительно убедиться в правильности выбора запчасти для газовой колонки.

Одной из них является водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». Он располагается внутри колонки перед теплообменником и отвечает за регуляцию работы колонки в зависимости от поступления воды в аппарат.
Задача водяного узла в газовой колонке – запускать ее в режим горячего водоснабжения, регулировать проток входящей воды. Латунный гидроузел также выполняет защитную функцию при недостаточном напоре воды, препятствуя перегреванию водонагревателя.

Устройство водяного узла газовой колонки Нева

Сантехническая вода, поступая в колонку оказывает влияние на мембрану и тарелку, давление воды изменяет расположение и воздействует на шток, который в свою очередь активирует работу клапана газового редуктора и поступление газа на горелку. Таким образом, при большем разборе воды потребителем, шток своим нажатием подает большее количество газа для подогрева.

После закрытия крана горячей воды давление на диафрагму и грибок деактивируется благодаря компенсационному отверстию ушка мембраны, движение газа прекращается и колонка выключается.

Водоблок состоит из комплектующих:

  • двух металлических крышек с винтами;
  • резиновой мембраны диаметром 76 мм и тарелкой с грибком, сальник уплотнения штока 6,4х2,8х1,8 мм;
  • регулятора расхода с сальником 12,6х9х1,8 мм;
  • штуцер вентури с сальником 11,21х7,65х1,78 мм;
  • регулятора потока;
  • ручка регулировки температуры;
  • фильтра для горячей воды.

Неисправности и причины замены водяного блока газовой колонки

Ремонт редуктора газовой колонки — самая распространенная процедура. Популярной причиной поломки является износ или деформация мембраны, образование трещин и разрывов.
Первые симптомы, требующие замены мембраны водяного узла газовой колонки Нева 4510, Нева 4511, Нева 4513, Нева 4011:

  • при открытии крана горячей воды, колонка не включается;
  • при открытом кране колонка не разжигается на полную мощность — пламя небольшое и вода недостаточно горячая — мембрана не надавливает на шток с оптимальным усилием для его полного открытия;
  • при открытом кране наблюдается нестабильная работа колонки — включается или выключается не с первого раза — симптомом есть искажение размеров диафрагмы.

Образование трещин на "лягушке" водяного блока в результате промерзания или скопление накипи на элементах гидроблока, препятствующее демонтажу для ремонта - провоцируют замену водяного узла.

Также довольно частой проблемой является засорение фильтров водяного редуктора — мусор, попадающий из водопроводных труб в основном составе окалины ржавчины и песка, из-за систематического отключения воды пагубно влияют на проходимость через газовый агрегат.

Обязательно необходимо проверить водяной узел, при:

  • Давление в кране нормальное, колонка не зажигается — повреждена диафрагма или шток в налете накипи.
  • Напор холодной воды нормальный, а горячая выходит слабой струей — заужение проходимости.
  • Кран горячей воды открыт, а колонка зажигает газ с опозданием — проблема с регулятором протока.
  • При закрывании крана горячей воды — пламя не тухнет — клинет шток, открывающий газ или забито мусором компенсационное отверстие мембраны.
  • Преждевременное отключение колонки или недостаточно нагретая вода сигнализирует об отклонении от заводских характеристик по параметрам производительности и о повреждении мембраны.
  • Слабое давление газа в газовой магистрали также является причиной перечисленных выше проблем работы колонки.

Ремонт водяного узла газовой колонки

Для правильной функциональной работы газового проточного водонагревателя, периодическая чистка и своевременный осмотр водоблока помогут заблаговременно обнаружить проблемные зоны и исправить недостатки.

Купить водяной редуктор газовой колонки Нева

При приобретении водяного узла необходимо осуществить визуальный осмотр запчасти колонки на фото и сравнить с требующей замене детали. Производитель в зависимости от серийного производства и года выпуска может менять конструкцию комплектующих усовершенствуя новыми технологиями.

Маркировка на корпусе гидроузла JK символизирует торговую марку изготовителя.

Водяной редуктор газовой колонки

Газовая колонка – это водонагревательный прибор, который в своей комплектации имеет множество различных устройств. Отметим работу водяного редуктора газовой колонки. Его еще называют водяным блоком или узлом. Установлен он в приборе перед теплообменником.

Виды

По материалу изготовления водяные редукторы делятся на те, которые изготовлены из:

  • Латуни;
  • Пластика;
  • Полиамида.

Следует отметить что латунь – это медь и цинк, то есть сплав из этих металлов, этот материал достаточно часто используется для изготовления сантехнических устройств. Пластиковые узлы (рис. 1) являются долговечными и практичными. Полиамид – это материал, который по составу очень похож на пластик, но его долговечность можно объяснить наличием стекловолокна в составе.

Рис. 1 Пластиковый водяной узел
мембранного типа

Функционирование этого устройства в газовой колонке ничем не отличается от других водонагревателей на газу. То есть основное отличие заключается в материале изготовления.

Мембранные редукторы для газовой колонки выдерживают достаточно большие показатели давления, как для бытовых приборов. А именно, это от 0,5 до 3 м3/час.

Принцип работы и конструкция

Устройство редуктора газовой колонки из латуни заключается в наличии таких комплектующих (рис. 2):

  • Диафрагма и диск, выглядят как единый узел;
  • Регулятор расхода;
  • Селектор температуры;
  • Регуляторы потока воды при открытом и закрытом селекторе;
  • Трубка Вентури;
  • Фильтр горячей воды.
Рис. 2 Конструкция устройства для воды

Редуктор для газовой колонки имеет основную задачу – это запуск и обеспечение нормальной работы после открытия водопроводного крана. Также благодаря этому узлу можно регулировать проток воды, которая входит в газовую колонку. Редуктор выполняет еще защитную функцию, так как при плохом напоре он не дает колонке перегреться.

Принцип работы водяного узла колонки заключается в воздействии потока воды на его детали. А именно, когда вода проходит через редуктор, то давит на мембрану (диафрагму) (рис.3) и так называемый грибок (диск). Этот грибок меняет свое расположения, поднимаясь вверх до уровня клапана. Шток грибка в свою очередь непосредственно воздействует на газовый узел, то есть на его клапан. И как результат начинает поступать газ в горелку прибора.

Рис. 3 Мембрана для водяного узла
газовой колонки

Когда водопроводный кран закрывается, и вода перестает поступать в газовую колонку, показатель давление воды на грибок снижается. Газовый клапан в узле начинает воздействовать на грибок, а значит, перекрывается газ и газовый прибор выключается. Когда газовая колонка в выключенном состоянии редуктор не функционирует.

Неисправности

Квалифицированные специалисты говорят, что в 8 из 10 случаев поломок газовых колонок проблема заключается в водяном узле. Как правило, это загрязнение или деформация мембраны в узле. А именно, происходит отложение различных засорений и солей, а также образование трещин в корпусе и т.д.

Следует знать, что поврежденный узел не может выполнять свои функции в полной мере. Если мембрана повреждена, то она не может растягиваться так, чтобы открывать доступ для газа.

Есть модели газовых колонок мембрану, в которых нужно менять регулярно. По отзывам это прибор от производителя Нева. Для того чтобы не допускать поломок время от времени нужно разбирать редуктор для того чтобы прочищать его. Тогда можно вовремя заметить деформацию мембраны. Часто засоряются фильтры в водяном узле.

Износ редуктора объясняется частым включением/выключением, это сильно отражается на мембране в узле, уплотнителях и т.д. Когда изнашивается уплотнитель, то из редуктора начинает сочиться вода.

Можно сделать вывод, что редуктор для газовой колонки важная деталь, которую нужно обслуживать, а значит, она должна находиться в таком положении, чтобы был постоянный доступ к ней. Такое обслуживание газовой колонки или при надобности ремонт можно провести и самостоятельно, так как эти манипуляции не являются сложными. Для замены или прочистки редуктора не нужно иметь специальных навыков.

Рис. 4 Водяной узел для колонки,
корпус которого крепится на 8
болтов

Ремонт и обслуживание водяного блока

Для того чтобы провести какие либо манипуляции с редуктором, или же понять или проблема заключается именно в этой детали, нужно открутить его от медных патрубков, то есть раскручиваются гайки. Далее нужно открутить редуктор от газового узла. Как правило, он находится под газовым клапаном и прикручен тремя болтами. Часто в новых моделях редуктор крепится одним болтом. В процессе откручивания устройство нужно придерживать, чтобы оно не упало.

Чтобы открыть редуктор, следует раскрутить болты, которые удерживают две детали корпуса, как правило, их 8 штук (рис. 4). Расположены они по кругу. Далее следует проверить целостность резиновой мембраны в середине, целостность корпуса. Если мембрана засорена, ее нужно прочистить и вставить на место, а в случае, когда она деформировалась, следует купить новую. Новая мембрана вставляется на место предыдущей. Сегодня продаются мембраны разного качества, не стоит покупать слишком тонкую, так как она может прорваться в ближайшее время. Есть силиконовые мембраны хорошего качества, только не нужно лениться, а следует пройтись по нескольким магазинам и найти такую.

Рис. 5 Водяной узел в комплектации колонки

Чтобы установить редуктор назад, важно определить какой патрубок куда подключается. Если внимательно посмотреть, то входной и выходной патрубки разные по диаметру. Отверстие, через которое происходит подача воды в редуктор для газовой колонки больше, чем то, через которое вода выходит из устройства. Если установить редуктор неправильно, то возникнут проблемы с мембраной и, вообще, с работой всего узла.

Далее две части корпуса скручиваются болтами и прикручиваются к входному и выходному патрубкам. Гайки, которыми прикручивается узел к патрубкам, оснащены резиновыми прокладками для герметизации. При установке водяного узла нужно тщательно их проверить. Иногда нужно и их заменять. Далее следует протестировать водяной узел, запустив колонку.

Статьи по теме:

Устройство газовой колонки

Анатомия газового водонагревателя резервуарного типа

Стандартный водонагреватель «резервуарного типа» можно найти в большинстве домов, и при небольшом техническом обслуживании он может обеспечить годы безотказной работы. В то время как водонагреватели без резервуара, которые нагревают воду по мере необходимости, становятся все более популярными, резервуарный тип намного дешевле и по-прежнему предпочитается большинством домовладельцев. Водонагреватели резервуарного типа доступны как в газовой, так и в электрической версиях, но более распространены газовые модели из-за их более низкой начальной стоимости и более низких эксплуатационных расходов.

Основы эксплуатации газового водонагревателя

Как следует из названия, водонагреватель резервуарного типа нагревает холодную воду и накапливает горячую воду до тех пор, пока она не понадобится различным сантехническим приборам и приборам в доме. Газовый водонагреватель работает по закону физики, известному как конвекция - , который определяет, как поднимается тепло. В случае водонагревателя холодная вода поступает в бак через трубку подачи холодной воды , чтобы обеспечить постоянную подачу холодной воды в бак.Плотная холодная вода на дне резервуара нагревается газовой горелкой , расположенной под герметичным резервуаром. По мере того, как вода становится теплее, она поднимается в резервуар, откуда она забирается по сливной трубе для подачи горячей воды везде, где она требуется. Сливная труба горячей воды намного короче погружной трубы, так как ее цель - отвод самой горячей воды, которая находится на самом верху резервуара.

Газовая горелка, которая нагревает воду, управляется узлом газового регулятора , установленным сбоку водонагревателя, который включает в себя термостат , который измеряет температуру воды внутри резервуара и включает и выключает горелку по мере необходимости. для поддержания заданной температуры воды.

Дымоход проходит через центр резервуара, позволяя выхлопным газам проходить вверх через резервуар и выходить из дома через дымоход или вентиляционную трубу. Полый дымоход снабжен спиральной металлической перегородкой, которая улавливает тепло и передает его в окружающую воду, чтобы максимизировать эффективность прибора.

Внимательное изучение каждого компонента демонстрирует гениальную простоту традиционного газового водонагревателя резервуарного типа.

Танк

Бак водонагревателя состоит из внешней оболочки из стали , в которой находится резервуар для хранения воды, прошедший испытания под давлением.Этот внутренний резервуар изготовлен из высококачественной стали со слоем стекловолокна или пластика, приклеенного к внутренней поверхности для предотвращения ржавчины. В центре резервуара находится полый выхлопной дымоход h, через который выхлопные газы из горелки проходят вверх к выхлопному отверстию. В большинстве конструкций спиральная металлическая перегородка внутри дымохода улавливает тепло от выхлопных газов и передает его в окружающий резервуар.

Между внутренним резервуаром для хранения и внешней рубашкой резервуара находится слой изоляции, предназначенный для уменьшения потерь тепла.Вы также можете дополнить изоляцию, добавив изоляционную рубашку резервуара из стекловолокна снаружи водонагревателя. Они недороги и просты в установке, но важно избегать блокировки панели доступа к горелке и дымохода в верхней части резервуара.

Дорлинг Киндерсли / Getty Images

Внутри резервуара

В дополнение к длинной погружной трубке, которая подает холодную воду в резервуар, и более короткой сливной трубе горячей воды, по которой горячая вода поступает в водопроводную систему, внутри резервуара есть другие ключевые компоненты.

В резервуарах со стеклянной футеровкой в ​​резервуаре будет металлический стержень, обычно из магния или алюминия, называемый жертвенным анодом . Анодный стержень привинчен и прикреплен к верхней части резервуара и проходит глубоко в резервуар. Его цель - притягивать к себе вызывающие ржавчину ионы из воды, тем самым предотвращая коррозию металлического резервуара. Некоторые модели не имеют отдельного анодного стержня, но вместо этого имеют выпускную трубу для горячей воды, покрытую магнием или алюминием, которая выполняет функцию анода.Если горячая вода, идущая из кранов, приобретает неприятный запах или обесцвечивается, это может указывать на то, что анодный стержень израсходован. Замена анодного стержня - довольно простой проект, сделанный своими руками.

Труба для подачи холодной и горячей воды

К верхней части бака прикреплены две трубы для воды - труба подачи холодной воды и труба слива горячей воды.

Труба подачи холодной воды: Холодная вода подается в бак по линии подачи холодной воды, управляемой запорным клапаном.Важно знать, где находится запорный клапан подачи воды, чтобы его можно было закрыть при необходимости технического обслуживания. Отключение подачи холодной воды фактически полностью перекрывает поток воды, поскольку именно давление холодной воды, поступающей в резервуар, удерживает горячую воду наружу. Во многих установках запорный клапан подачи холодной воды обозначается синей ручкой.

Труба для отвода горячей воды: Это служебная часть водонагревателя - труба, по которой горячая вода подается во все раковины, ванны, души и приборы, нуждающиеся в горячей воде.Трубопровод слива горячей воды может также иметь запорный клапан, часто обозначаемый красной ручкой.

Дорлинг Киндерсли / Getty Images

Узел газового регулятора и горелки

Природный газ или пропан, который нагревает воду, подается по трубе, имеющей собственный запорный газовый клапан , присоединенный к газовой трубе, сделанной из стальной черной трубы или медной трубы. Важно знать, где находится этот запорный газовый вентиль, чтобы вы могли отключить газ в аварийной ситуации или для ремонта. Газовая линия подаётся к регулятору газа , который включает термостат для водонагревателя. Этот клапан также подает газ через небольшую вторичную трубку к пилотной лампе , , которая служит для зажигания горелки, когда регулирующий клапан и термостат требуют этого.

От газового регулятора газ поступает в узел газовой горелки , , доступ к которому можно получить через металлическую панель в нижней части внешнего кожуха водонагревателя. Этот узел включает запальную лампу и саму газовую горелку.Пилотный свет и регулировка горелки являются ключом к правильной и энергоэффективной работе водонагревателя. Газовое пламя должно быть около 1/2 дюйма в высоту и иметь синие концы (желтое пламя указывает на грязные форсунки горелки или неправильную воздушную смесь). Пилотный свет включает ключевой компонент, известный как термопара - небольшой клапан, который преобразует тепло в электрический импульс. На более новых водонагревателях этот компонент известен как датчик пламени . Термопара или датчик пламени является ключевым элементом безопасности, поскольку он определяет наличие пилотного пламени и предотвращает попадание газа в горелку, если нет пилотного пламени, которое могло бы его зажечь.Замена термопары или датчика пламени - довольно простая работа.

BanksPhotos / Getty Images

Выхлопные газы

Дымоход , - полый цилиндр, проходящий через центр бака, служит двум целям. Он отводит дымовые газы из газовой горелки и служит своего рода теплообменником, помогающим нагреть воду в баке. Дымоход должен быть правильно выведен на улицу, и существуют особые требования к конструкции дымохода.

Дорлинг Киндерсли / Getty Images

Клапан сброса температуры и давления

Другой ключевой функцией безопасности водонагревателя является клапан сброса давления (T&P) и и выпускная труба. Он действует как крышка радиатора на вашем автомобиле. Назначение этого клапана - сбросить чрезмерное повышение температуры или давления внутри резервуара, если оно приближается к пределу конструкции резервуара. Этот клапан расположен в верхней части бака и часто ввинчивается непосредственно в саму верхнюю часть бака.Чтобы проверить клапан, слегка приподнимите ручку; вода из бака должна сливаться из переливной трубы. Если он не работает должным образом, необходимо заменить клапан T&P.

Дорлинг Киндерсли / Getty Images

Дренажный клапан резервуара

Бак с горячей водой со временем может накапливать отложения на дне бака, что приводит к ряду проблем. Водонагреватель, заполненный отложениями, не будет нагреваться эффективно, и вы можете услышать булькающие звуки, вызванные кипением насыщенных влагой отложений.Путем периодического опорожнения резервуара с помощью сливного клапана резервуара эти отложения удаляются и проблемы устраняются. Промыть резервуар не так уж и сложно.

  1. Переключение пилотного газового клапана в положение «пилот».
  2. Перекрыть подачу холодной воды к водонагревателю.
  3. Откройте ближайший кран с горячей водой.
  4. Присоедините садовый шланг к сливному клапану и поместите открытый конец шланга в слив в полу или в раковину.
  5. Откройте сливной кран бака и дайте всей воде стечь из бака водонагревателя.Скорее всего, вы заметите обесцвечивание стекающей воды по мере того, как вымываются отложения. В крайнем случае вам может потребоваться наполнить резервуар свежей водой и слить второй раз, чтобы удалить все отложения.
  6. Когда бак опустеет, закройте сливной кран бака и откройте кран подачи холодной воды, чтобы наполнить бак. Затем поверните газовый регулирующий клапан в положение ON и убедитесь, что газовая горелка загорелась.
Дорлинг Киндерсли / Getty Images

Лучшие варианты газовых водонагревателей для дома

Фото: depositphotos.com

Раньше было проще купить новый водонагреватель. Имея в наличии только обычные нагреватели типа резервуара, у вас было немного вариантов. В настоящее время достижения в области технологий привели к разработке различных типов водонагревателей, а также различных электронных компонентов и функций, которые могут усложнить принятие решения о покупке.

Поскольку водонагреватель может быть значительным вложением, важно, чтобы он прослужил долгие годы. Прочтите, чтобы узнать, какие факторы следует учитывать при поиске нового водонагревателя, увидеть некоторые из продуктов с самым высоким рейтингом, охватывающих несколько различных категорий, и узнать, как найти лучший газовый водонагреватель для вашего дома.

  1. ЛУЧШИЙ В ЦЕЛОМ: Rinnai High Efficiency 6.5 GPM Tankless Water Heater
  2. RUNNER-UP: A.O. Смит Signature 40-галлонный водонагреватель
  3. НАИЛУЧШИЙ УДАР ДЛЯ БАКА: Sure Comfort 40-галлонный водонагреватель с резервуаром для природного газа
  4. НАИЛУЧШИЙ БЕЗБАКОННЫЙ: Rinnai High Efficiency 7. 5 GPM Безбаковый водонагреватель
  5. НАИЛУЧШЕЕ ОБОГРЕВАНИЕ: Высокопроизводительный комбинированный котел Prestige на 9,9 галлонов в минуту
  6. НАИЛУЧШИЙ 50-ГАЛЛОННЫЙ: Rheem Performance 50-галлонный водонагреватель в баке

Фото: depositphotos.com

Что следует учитывать при выборе лучшего газового водонагревателя

Хотя знание того, что вам нужен газовый водонагреватель, несколько сужает ваш поиск, есть еще несколько других факторов, которые следует учитывать при выборе идеального для вашего дома . Существуют разные типы газовых водонагревателей с разными требованиями к установке и обслуживанию, показателями энергоэффективности, емкостью хранения и соображениями безопасности. При выборе лучшего водонагревателя для конкретных нужд вашего дома примите во внимание следующие соображения.

Тип

Существует три основных типа бытовых газовых водонагревателей: накопительные, безбаковые и комбинированные.

Накопительные водонагреватели являются наиболее распространенным типом. Они состоят из изолированного резервуара, в котором используется пламенная горелка для нагрева воды, хранящейся внутри, и термостата, который регулирует температуру воды в резервуаре. Нагретая вода, хранящаяся в резервуаре, подает всю горячую воду в смесители и приборы в вашем доме.Основным недостатком этих систем является то, что вам нужно дождаться наполнения резервуара и повторного нагрева после того, как горячая вода в резервуаре закончится после использования, например, после длительного душа. Это может занять до часа.

Водонагреватели без резервуаров не хранят большой резервуар горячей воды, а используют компактный бойлер, который нагревает воду только тогда, когда горячая вода необходима. Также называемые водонагревателями по требованию, они похожи на кран с горячей водой или душевой клапан, что делает их значительно более энергоэффективными.Поскольку они не полагаются на предварительный нагрев и хранение большого резервуара с водой, риск нехватки горячей воды меньше, чем при использовании нагревателя накопительного резервуара. Однако безбаковый водонагреватель может не справиться с чрезмерным спросом на горячую воду, если он не имеет достаточной выходной мощности. Другой недостаток безрезервуарных систем состоит в том, что их дороже покупать и устанавливать.

Комбинированные водонагреватели, иногда называемые комбинированными котлами , объединяют водонагреватель и котел центрального отопления в единый высокоэффективный блок.Они используют энергию для нагрева одного устройства, которое отвечает как за отопление дома, так и за горячую воду, вместо того, чтобы требовать энергии для питания двух отдельных приборов. Основным недостатком этих устройств является то, что они невероятно дороги в приобретении и установке и подходят только для домов, которые отапливаются с помощью существующего котла, а не печи. Хотя они редко встречаются в американских домах, они популярны в Соединенном Королевстве, где на их долю приходится более половины котлов, установленных в недавно построенных жилых домах. В США их чаще всего используют в небольших жилых комплексах.

Размер и емкость

Вместимость водонагревателей без резервуаров и комбинированных водонагревателей может составлять от 20 до 100 галлонов, причем наиболее распространенные размеры составляют от 40 до 50 галлонов. Общее практическое правило для определения ваших потребностей в горячей воде - добавлять по 10 галлонов на каждого человека в вашем доме. Бака на 40-50 галлонов должно хватить для дома на четыре человека.

Мощность водонагревателя без резервуара определяется расходом в галлонах в минуту (галлонов в минуту).Необходимая в доме скорость потока для безрезервуарного водонагревателя зависит от скорости потока, необходимой для каждого из ваших приспособлений для горячего водоснабжения, включая раковины на кухне и в ванной, душ и ванну, а также от количества людей в вашем доме. Каждый прибор требует определенной скорости потока для оптимальной работы, и большее количество людей в вашем доме означает, что существует более высокая вероятность того, что более одного прибора будут работать одновременно. Вообще говоря, семье с менее чем четырьмя взрослыми необходим безбаковый водонагреватель с расходом от 3 до 5 галлонов в минуту, в то время как семье с более чем четырьмя взрослыми может потребоваться нагреватель с расходом от 6 до 10 галлонов в минуту.

Комбинированные котлы будут иметь разные размеры и мощность в зависимости от размера существующего котла, который вы будете заменять. Поэтому лучше проконсультироваться с профессиональным установщиком при определении размера и мощности вашего пароконвектомата.

Сравнение прямого нагрева и косвенного нагрева

Водонагреватели накопительного бака могут нагревать воду посредством процесса прямого или косвенного нагрева. У обогревателей прямого нагрева есть собственная горелка, которая нагревает воду непосредственно в баке.У них есть горелка с открытым пламенем, встроенная в бак, поэтому дымовые газы необходимо выпускать через вентиляционные линии наружу. Обогреватели прямого нагрева являются наиболее распространенным типом, поскольку они, как правило, более доступны по цене и энергоэффективны и могут быть установлены в любом доме.

В обогревателях косвенного нагрева используется бойлер, отдельный от накопительного бака. Они используют змеевики теплопередачи для передачи тепла от отдельного котла, обычно котла, используемого для центрального отопления дома, воде в накопительном баке.В зависимости от расстояния между резервуаром для воды и бойлером они могут быть менее энергоэффективными. Однако они требуют меньшего обслуживания, поскольку у них нет горелки, которая может иметь механические дефекты, а также газовых и вентиляционных линий, которые необходимо периодически обслуживать. Они также могут быть потенциально более энергоэффективными, чем обогреватели прямого нагрева, поскольку они пассивно используют тепло, вырабатываемое уже работающим котлом или печью, для обогрева вашего дома. Обогреватели косвенного нагрева могут быть установлены только в домах, уже оборудованных совместимыми котлами, и не требуют вентиляции, поскольку в резервуаре не происходит горение.

Энергоэффективность

Энергоэффективность водонагревателя означает количество энергии, которое фактически используется для нагрева воды. Это важный фактор, который следует учитывать, поскольку водонагреватели являются третьим по потреблению энергии устройством в большинстве домов и могут составлять до четверти вашего ежемесячного счета за коммунальные услуги. Каждый новый водонагреватель имеет рейтинг эффективности Energy Factory (EF), который указывает процент тепловой энергии, используемой для нагрева воды.Коэффициент EF выражается в виде отношения, а не в процентах, но рейтинг EF 0,7 означает, что он преобразует 70 процентов потребляемой энергии в тепло. Комбинированные водонагреватели используют рейтинг годовой эффективности использования топлива (AFUE), который выражает энергоэффективность в процентах и ​​является стандартом оценки, используемым для котлов.

Хотя газовые водонагреватели менее эффективны, чем электрические водонагреватели, газ обычно значительно дешевле электричества, что, вероятно, приведет к снижению общих эксплуатационных расходов.Независимо от источника топлива, водонагреватели без резервуаров намного более эффективны, чем аналогичные резервуары для хранения воды, и могут снизить ваш ежемесячный счет за электроэнергию до 40 процентов.

Безопасность

Водонагреватели в целом безопасны в использовании, но все же следует помнить о некоторых важных соображениях безопасности. Водонагреватели прямого нагрева требуют надлежащей вентиляции, чтобы токсичные и легковоспламеняющиеся газы сгорания выходили наружу. Правильное регулирование температуры воды внутри вашего резервуара также важно, и вы не хотите, чтобы вода становилась слишком горячей или слишком холодной.Слишком высокая температура воды, превышающая 140 градусов по Фаренгейту, может вызвать ожоги у людей, подвергшихся воздействию горячей воды. Слишком низкая температура воды, ниже 120 градусов по Фаренгейту, может вызвать рост бактерий и повысить риск заражения легионерами.

Температура воды в резервуаре для воды выше 212 градусов может превратиться в пар, что приведет к увеличению давления в резервуаре для воды и, возможно, к взрыву. К счастью, водонагреватели имеют клапаны сброса температуры и давления (T&P), чтобы предотвратить это, автоматически сбрасывая внутреннее давление в резервуаре при достижении достаточно высокого давления. Никогда не пытайтесь самостоятельно сбросить давление из клапана T&P, но следует обратиться к профессиональному сантехнику, если вас беспокоит температура или давление в вашем водонагревателе.

Установка

Установка водонагревателей может быть дорогостоящей и трудоемкой задачей, требующей значительных знаний и навыков. В результате это не та задача, которую следует выполнять как самостоятельный проект, а должен выполнять профессиональный сантехник.

Самостоятельная установка безбаквального водонагревателя особенно не рекомендуется, так как часто необходимо прокладывать новые линии подачи газа и воды.Установка комбинированного водонагревателя также является очень сложной процедурой, которую должны выполнять профессионалы. В зависимости от того, где вы живете, стоимость установки водонагревателя в накопительном баке может составлять от 800 до 1300 долларов, установка безбаквального водонагревателя обычно стоит от 1000 до 3500 долларов, а стоимость установки комбинированного водонагревателя может составлять от 3500 до 8000 долларов. .

Техническое обслуживание

В отличие от установки, водонагреватель легко обслуживается средним мастером по дому.Независимо от типа вашего водонагревателя, первоочередное внимание уделяется удалению минеральных отложений и отложений. Минеральные отложения со временем будут накапливаться в вашем накопительном баке, вызывая коррозию, которая может снизить энергоэффективность и срок службы вашего обогревателя.

Для нагревателей накопительного бака рекомендуется промывать бак каждые два года. Для этого перекрывают подачу газа и воды в резервуар, подсоединяют шланг к сливному клапану в нижней части резервуара, выводят шланг наружу, а затем открывают сливной клапан резервуара до тех пор, пока он полностью не промоется.

Водонагреватели без резервуаров необходимо промывать чаще, обычно один или два раза в год, поскольку минеральные отложения имеют тенденцию накапливаться быстрее. У большинства безбаквальных обогревателей есть продувочные клапаны, доступные под крышкой бака, к которым можно прикрепить шланг, так что его можно промывать как нагреватель накопительного бака. Вы просто перекрываете подачу воды и газа, подсоединяете шланг, выводите шланг наружу и открываете продувочные клапаны. Также рекомендуется промыть теплообменник уксусом, чтобы удалить накопившиеся минеральные отложения со змеевиков.

Наши лучшие предложения

Теперь, когда вы знаете больше о газовых водонагревателях для дома, пора делать покупки. Помня о вышеперечисленных факторах, рассмотрите следующие продукты с самым высоким рейтингом в нескольких категориях.

Фото: lowes.com

Одним из основных недостатков многих водонагревателей без резервуаров является стоимость устройства, но без резервуара Rinnai это мощный водонагреватель по доступной цене. Этот безтанковый отряд может похвастаться рейтингом EF 0.82, но по-прежнему вырабатывает достаточно энергии, чтобы обеспечить расход 6,5 галлона в минуту, который обеспечит непрерывную подачу горячей воды в дом из четырех человек. Хотя его установка по-прежнему будет дороже, чем установка обычного водонагревателя, его компактный размер предлагает более широкий спектр вариантов размещения и не займет драгоценное место на полу в вашем доме.

Фото: lowes.com

A.O. Водонагреватель Smith на 40 галлонов предлагает функции, аналогичные более дорогим агрегатам, но за меньшую цену.Он оснащен горелкой на 40 000 БТЕ, которая может удовлетворить потребности в горячей воде семьи из трех-четырех человек и может подать до 67 галлонов в первый час, чтобы избежать проблем с нехваткой горячей воды при высоком спросе. Он также оснащен светодиодным дисплеем для диагностической отчетности, кнопочным зажиганием, электронным газовым клапаном для точного регулирования температуры и функциями безопасности, предотвращающими случайное возгорание из-за воспламенения паров.

Фото: homedepot.com

Этот водонагреватель емкостью 40 галлонов от Sure Comfort может стать всем, что вам нужно для недорогой замены водонагревателя.Хотя это не самая мощная установка в списке, горелки на 34 000 БТЕ достаточно для семьи из двух-четырех человек, и она подает 67 галлонов горячей воды в первый час работы. Его высокая и гладкая конструкция упрощает установку, что может даже снизить стоимость установки.

Фото: homedepot.com

Если вы ищете энергоэффективный водонагреватель, занимающий минимум места, лучше всего подойдет установка без бака. Безрезервуарная водная система Риннаи имеет высокий рейтинг EF - 0.82, но по-прежнему достаточно мощный, чтобы генерировать расход 7,5 галлона в минуту, что достаточно для удовлетворения потребностей в горячей воде семьи из четырех человек. Поскольку он имеет высоту всего 23 дюйма и ширину 14 дюймов, его можно установить в труднодоступных местах, таких как чердак, подвал и ползать, не занимая площадь пола, как обычный нагреватель накопительного бака.

Он также оснащен встроенной функцией обнаружения накипи, которая отслеживает наличие отложений минералов и коррозии, чтобы вы могли не упускать из виду техническое обслуживание и максимально продлить срок службы устройства.Этот безрезервуарный нагреватель также более доступен по цене, чем многие безрезервуарные системы, но все же дороже, чем модели резервуаров для хранения.

Фото: homedepot. com

Если вы устали тратить деньги на питание котла центрального отопления и водонагревателя, возможно, вы подумали о комбинированном водонагревателе. Этот комбинированный бойлер от Rheem может похвастаться выходной мощностью 9,9 галлона в минуту, что позволяет удовлетворить потребности в горячей воде в доме с двумя с половиной ванными комнатами при минимальном потреблении энергии с рейтингом AFUE 95 процентов.Он также имеет отверстие для забора воздуха в комнату, чтобы исключить необходимость установки вентиляционного отверстия снаружи, а вытяжные отверстия совместимы с ПВХ, чтобы еще больше снизить затраты на установку.

Фото: homedepot.com

Для простого накопительного бака для горячей воды, который обеспечивает достаточную мощность и емкость для хранения трех-пяти человек, водонагреватель Rheem на 50 галлонов может быть именно тем, что вам нужно. Он оснащен горелкой на 38000 БТЕ, которая может подать впечатляющие 85 галлонов воды за первый час.Узкий профиль резервуара был разработан для простоты установки в различных помещениях, поэтому доступная цена устройства дополняется потенциально сниженной стоимостью установки. Однако его рейтинг EF 0,63 не сэкономит вам столько денег на счетах за коммунальные услуги, как другие более эффективные устройства.

Часто задаваемые вопросы о газовых водонагревателях

Когда вы думаете о новом водонагревателе, вам нужно усвоить много информации, поэтому у вас может возникнуть много вопросов. Могут помочь следующие ответы на некоторые из наиболее часто задаваемых вопросов.

В. Каковы недостатки безбаквальных водонагревателей?

Стоимость - главный недостаток безбаквальных водонагревателей, поскольку их обычно дороже покупать, а также дороже устанавливать.

В. Будет ли газовый водонагреватель сохранять тепло во всем доме?

Если вы приобрели газовый водонагреватель с мощностью, достаточной для удовлетворения потребностей вашего дома в горячей воде, он должен легко поддерживать тепло во всем доме.

В. Могу ли я заменить собственный водонагреватель?

Если вы не опытный сантехник, обычно рекомендуется нанять профессионала для установки вашего нового водонагревателя.

В. Каков срок службы газовых водонагревателей?

Газовые водонагреватели могут прослужить от восьми до 20 лет.

Водонагреватели без резервуара или водонагреватели по запросу

Водонагреватели без резервуара, также известные как водонагреватели по запросу или проточные водонагреватели, обеспечивают горячую воду только по мере необходимости.Они не вызывают потерь энергии в режиме ожидания, связанных с накопительными водонагревателями, что может сэкономить вам деньги. Здесь вы найдете основную информацию о том, как они работают, подходит ли безрезервуарный водонагреватель для вашего дома и какие критерии следует использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать, подходит ли вам безрезервуарный водонагреватель, и с нашим обсуждением #AskEnergySaver о нагреве воды для получения дополнительных ответов об эффективном нагреве воды.

Как они работают

Бесконтактные водонагреватели нагревают воду напрямую, без использования накопительного бака.Когда кран с горячей водой открыт, холодная вода по трубе попадает в агрегат. Вода нагревается либо газовой горелкой, либо электрическим элементом. В результате безбаквальные водонагреватели обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар наполнится достаточным количеством горячей воды. Однако мощность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без бака обеспечивают горячую воду со скоростью 2–5 галлонов (7,6–15,2 литра) в минуту. Газовые безбаквальные водонагреватели производят более высокий расход, чем электрические.Иногда, однако, даже самая большая газовая модель не может обеспечить достаточно горячей воды для одновременного многократного использования в больших домах. Например, одновременное принятие душа и включение посудомоечной машины может максимально растянуть безбаковый водонагреватель. Чтобы решить эту проблему, вы можете установить два или более безбаквальных водонагревателя, подключенных параллельно для одновременной подачи горячей воды. Вы также можете установить отдельные водонагреватели без резервуара для бытовых приборов, таких как стиральная машина или посудомоечная машина, которые потребляют много горячей воды в вашем доме.

К другим областям применения водонагревателей по запросу относятся следующие:

  • Удаленные ванные комнаты или гидромассажные ванны
  • Бустер для бытовых приборов, таких как посудомоечные машины или стиральные машины
  • Бустер для солнечной системы нагрева воды.
Преимущества и недостатки

Для домов, которые используют 41 галлон или меньше горячей воды в день, водонагреватели по запросу могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели с накопительными баками. Они могут быть на 8–14% более энергоэффективными для домов, в которых используется много горячей воды - около 86 галлонов в день.Вы можете добиться еще большей экономии энергии - 27% –50%, если установите водонагреватель по запросу на каждом выходе горячей воды.

Начальная стоимость безрезервуарного водонагревателя выше, чем у обычного накопительного водонагревателя, но безбакерные водонагреватели обычно служат дольше и имеют более низкие эксплуатационные расходы и затраты на электроэнергию, что может компенсировать их более высокую закупочную цену. Срок службы большинства водонагревателей без резервуаров составляет более 20 лет. У них также есть легко заменяемые детали, которые продлевают срок их службы на много лет.Напротив, накопительные водонагреватели служат 10–15 лет.

Безрезервуарные водонагреватели позволяют избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров, как правило, имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них постоянно горящая сигнальная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем. В накопительном водонагревателе, работающем на газе, пилотная лампа нагревает воду в баке, поэтому энергия не тратится.

Стоимость эксплуатации контрольной лампы в безбаквальном водонагревателе варьируется от модели к модели. Спросите производителя, сколько газа использует пилотный фонарь для рассматриваемой модели. Если вы приобретете модель, в которой используется стоячая контрольная лампа, вы всегда можете выключить ее, когда она не используется, для экономии энергии. Также рассмотрите модели, которые имеют устройство прерывистого зажигания (IID) вместо стоячей контрольной лампы. Это устройство напоминает устройство искрового зажигания на некоторых газовых кухонных плитах и ​​духовках.

Выбор водонагревателя по запросу

Перед покупкой водонагревателя по запросу вам также необходимо принять во внимание следующее:

Установка и обслуживание

Правильная установка и обслуживание вашего водонагревателя по запросу может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности, особенно в отношении сжигания газовых водонагревателей.Поэтому для установки водонагревателя по требованию лучше обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика выполните следующие действия:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Обратитесь в местное бюро Better Business Bureau
  • Узнайте, получит ли компания местное разрешение при необходимости и понимает ли она местные строительные нормы .

Если вы решили установить водонагреватель самостоятельно, сначала проконсультируйтесь с производителем.У производителей обычно есть необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или поселком для получения информации о получении разрешения, если необходимо, и о местных правилах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок его службы и минимизировать потерю эффективности. Прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды.Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Выбор нового водонагревателя

Выбирая новый водонагреватель для дома, выбирайте систему водяного отопления, которая не только обеспечит достаточное количество горячей воды, но и будет обеспечивать ее энергоэффективность, экономя ваши деньги. Это включает в себя рассмотрение различных типов доступных водонагревателей и определение правильного размера и источника топлива для вашего дома.Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать больше о различных типах водонагревателей и о том, как выбрать правильную модель для вашего дома.

Типы водонагревателей

Перед покупкой рекомендуется ознакомиться с различными типами водонагревателей:

Критерии выбора

При выборе наилучшего типа и модели водонагревателя для вашего дома учитывайте следующее:

  • Вид топлива, наличие и стоимость. Тип топлива или источник энергии, который вы используете для нагрева воды, повлияет не только на годовые эксплуатационные расходы водонагревателя, но также на его размер и энергоэффективность. См. Ниже более подробную информацию о выборе типов топлива.
  • Размер. Чтобы обеспечить дом достаточным количеством горячей воды и максимизировать эффективность, вам понадобится водонагреватель подходящего размера. Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше о размерах.
  • Энергоэффективность. Чтобы добиться максимальной экономии энергии и затрат, вы хотите знать, насколько энергоэффективен водонагреватель, прежде чем покупать его.Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше об оценке энергоэффективности.
  • Затраты. Перед покупкой водонагревателя также неплохо оценить его годовые эксплуатационные расходы и сравнить их с другими менее или более энергоэффективными моделями. Посетите страницы, посвященные различным типам водонагревателей (ссылки выше), чтобы узнать больше об оценке затрат.

Также обязательно сделайте все возможное, чтобы сократить потребление горячей воды. Вы также можете изучить другие стратегии, такие как рекуперация тепла сточной воды, чтобы сэкономить деньги на счетах за отопление воды.

Типы топлива, наличие и стоимость нагрева воды

При выборе нового водонагревателя важно учитывать, какой тип топлива или источник энергии вы будете использовать, включая его доступность и стоимость. Топливо, используемое в системе водяного отопления, повлияет не только на годовые эксплуатационные расходы, но также на размер водонагревателя и энергоэффективность.

Изучение вариантов водонагревателя по типу топлива

Тип топлива и его доступность в вашем регионе могут сузить выбор водонагревателей.Ниже приводится список вариантов водонагревателей в зависимости от вида топлива или источника энергии:

  • Электроэнергия
    Широко доступны в Соединенных Штатах для заправки обычных аккумуляторов, безбактовых водонагревателей или водонагревателей по запросу, а также водонагревателей с тепловым насосом. Его также можно использовать с комбинированными системами водяного отопления и обогрева помещений, в том числе безрежимными змеевиками и косвенными водонагревателями.
  • Мазут
    Доступно в некоторых районах США для заправки обычных накопительных водонагревателей и косвенных комбинированных систем водяного отопления и отопления помещений.
  • Природный газ
    Доступен во многих регионах США для использования в качестве топлива обычных накопительных и требуемых (проточных или проточных) водонагревателей, а также комбинированных систем водяного отопления и обогрева помещений, в том числе безбаковых змеевиков и косвенных водонагревателей.
  • Пропан
    Доступно во многих регионах США для топлива обычных накопительных и требуемых (проточных или проточных) водонагревателей, а также косвенных комбинированных систем водяного отопления и отопления помещений.
  • Солнечная энергия
    Доступно на всей территории Соединенных Штатов - в основном на Юго-Западе - для солнечных водонагревателей.
Сравнение затрат на топливо и типов водонагревателей

Если в вашем районе доступно более одного типа топлива, рекомендуется сравнить затраты на топливо, особенно если вы строите новый дом. Даже если вы заменяете водонагреватель, вы можете обнаружить, что в конечном итоге сэкономите больше денег, если будете использовать другое топливо или источник энергии.Свяжитесь с вашим коммунальным предприятием для получения информации о текущих расходах на топливо или тарифах.

Тип водонагревателя, который вы выберете, также повлияет на ваши расходы на нагрев воды. Один тип водонагревателя может использовать один вид топлива более эффективно, чем другой тип водонагревателя. Например, водонагреватель с электрическим тепловым насосом обычно более энергоэффективен, чем обычный накопительный водонагреватель. Кроме того, водонагреватель с электрическим тепловым насосом может иметь более низкие затраты на энергию из-за его более высокой эффективности, чем обычный водонагреватель, работающий на газе, даже если местные затраты на природный газ могут быть ниже, чем тарифы на электроэнергию.

Best Water Heater Buying Guide

Водонагреватели резервуара обычно вмещают 40, 50 или 55 галлонов или более. Размер, который вы покупаете, зависит от количества людей, живущих в вашем доме, и вашего максимального потребления воды. Семья из четырех человек, например, может несколько раз принять душ, запустить посудомоечную машину и выстирать одну или две партии белья в среднем за день, что в сумме составляет 100 галлонов горячей воды или более. Но это не означает, что домохозяйству нужен резервуар на 100 галлонов.

Для водонагревателей с накопительным баком важно учитывать рейтинг за первый час, который представляет собой количество галлонов, которое водонагреватель может подать за час, начиная с полного резервуара.Вы найдете FHR на этикетке EnergyGuide. Чтобы рассчитать, какая частота сердечных сокращений будет работать для вашего дома, используйте калькулятор на веб-сайте Energy Saver.

В результате недавно обновленных стандартов эффективности водонагреватели объемом менее 55 галлонов теперь имеют повышение эффективности на 4 процента, а водонагреватели объемом 55 галлонов или более имеют прирост эффективности от 25 до 50 процентов, в зависимости от используемой технологии - тепловой насос или конденсация. (См. Типы водонагревателей ниже.)

И не думайте, что новый водонагреватель поместится там, где был ваш старый.Из-за повышенной изоляции и других улучшений эффективности некоторые новые модели могут быть шире и / или выше, чем ваш старый водонагреватель.

Бесконтактные водонагреватели, конечно, не удерживают много воды, поэтому нужно искать показатель галлонов в минуту (галлонов в минуту). Это число, которое говорит вам, сколько горячей воды водонагреватель может подать за установленный период времени. Чем выше GPM, тем больше горячей воды может подать агрегат. Если у вас большая семья и несколько ванных комнат, вам понадобится безрезервуарный водонагреватель с более высоким GPM.Например, в обычном душе расходуется до 2,5 галлона в минуту. Более новые стиральные машины используют от 7 галлонов (фронтальная загрузка) до 19 галлонов (мешалка с верхней загрузкой) на одну стирку, но более старые модели могут использовать до 32 галлонов на загрузку, как указано ниже. Соответственно рассчитайте свои потребности.

Для получения дополнительной информации, вы можете проверить наши характеристики водонагревателя.

Преимущества газового водонагревателя

Инвестиции в газовый водонагреватель могут означать снижение счетов за электроэнергию и более эффективное нагревание воды для вашего дома.Около 20 процентов затрат на электроэнергию в среднем в доме связано с нагревом воды, а природный газ дешевле электричества в большинстве районов, что означает значительную экономию в долгосрочной перспективе. Переход на газ также обеспечивает высокий расход воды и широкий выбор вариантов нагрева воды.

Преимущества природного газа

Стоимость, удобство и эффективность - вот некоторые из преимуществ газа для нагрева воды в вашем доме. Газоснабжение не только дешевле, чем электричество, но и надежнее.В случае отключения электроэнергии это не повлияет на подачу газа. Более того, когда в резервуаре для воды заканчивается горячая вода, газовый обогреватель нагревает резервуар с чистой водой быстрее, чем электрический обогреватель. Однако для зажигания некоторых газовых водонагревателей требуется контрольная лампа, а это увеличивает общие эксплуатационные расходы. Чтобы получить наиболее экономичный газовый обогреватель, купите модель, в которой не используется непрерывно горящая сигнальная лампа для зажигания газа.

Расход в газовых водонагревателях

Газ также превосходит электричество, когда речь идет о расходах в водонагревателях по запросу.Эти водонагреватели без резервуаров являются альтернативой обычным моделям резервуаров для хранения воды, которые занимают много места и оставляют дома без горячей воды на некоторое время, когда запас в резервуаре заканчивается. Обогреватели по запросу обеспечивают непрерывную подачу горячей воды по мере необходимости. Бензобактериальные обогреватели более эффективны, чем электрические обогреватели, когда дело доходит до нагрева воды по запросу, потому что они доставляют больше галлонов горячей воды в минуту. Для обеспечения горячей водой всего дома лучше всего подойдет газовый обогреватель без баллона.

Конденсационные водонагреватели

Если вы хотите установить газовый водонагреватель в своем доме, у вас есть возможность выбрать высокоэффективный конденсационный водонагреватель. Газовые водонагреватели выделяют дымовые газы, которые представляют угрозу безопасности и должны отводиться наружу. Конденсационные водонагреватели используют горячие газы для нагрева холодной воды, отводя их таким образом, чтобы они проходили по змеевику. Эти водонагреватели предназначены для домашних хозяйств, которым требуются резервуары для хранения более 55 галлонов.

Покупка нового водонагревателя - это значительные инвестиции. Купив газовый водонагреватель, вы со временем окупите свои первоначальные затраты за счет экономии на счетах за электроэнергию и сможете улучшить горячее водоснабжение для своих домашних нужд.

Чтобы получить ответы на свои вопросы, свяжитесь с Розовым сантехником сегодня.

Газовые и электрические водонагреватели

Водонагреватели - это не то, что привлекает внимание на Pinterest.

Но когда ваш кончится, новый водонагреватель быстро станет вашим самым желанным основным прибором.Мы расскажем вам, что вам нужно знать перед покупкой электрического или газового водонагревателя, чтобы вы могли выбрать лучший вариант для своего дома.

Прежде всего: стоимость, типы и хранение водонагревателей

По данным Министерства энергетики США, расходы на отопление воды являются вторыми по величине расходами в наших домах, составляя от 14% до 18% наших счетов за коммунальные услуги. Это делает выбор подходящего водонагревателя важным решением не только для вашего комфорта, но и для контроля над расходами на электроэнергию.

Здесь мы рассмотрим четыре типа. Все они сохраняют поджаренную воду в изолированном резервуаре для хранения, пока она не будет использована. И все, за исключением точек использования, являются системами для всего дома:

Самые популярные советы по уходу за домом

    17 вещей, которые нельзя делать с домом

    Советы по уходу за домом

    Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Копите деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вы думаете, что они уже начали мерзнуть.

    Определите 9 проблем с этим домом (советы новым домовладельцам)

    Советы по уходу за домом

    Признаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.

    12 вопросов, которые вы хотели бы задать перед переездом

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем вы решите переехать в новый дом.

  1. Стандартный
  2. Высокоэффективный
  3. Солнечная
  4. Водонагреватели бытовые

Для справки: Бесконтактные водонагреватели пятого типа нагревают холодную воду по запросу только по мере необходимости. Это делает их более эффективными, чем стандартные модели резервуаров, но их покупка и установка обходятся дороже. А модели без бака не всегда могут удовлетворить потребности в горячей воде в домах с высоким спросом.

Большинство водонагревателей работают на газе или электричестве.Тип энергии, доступный в вашем доме, будет иметь значение при принятии решения о том, какой водонагреватель вам следует купить.

Водонагреватели стандартных резервуаров для хранения

Популярные чтения

    6 кухонных материалов, которыми никогда не пользуются опытные специалисты по ремоделированию

    Кухня

    Долговечность - это ключ к ремонту кухни, но она не должна стоить больших денег.

    12 наружных украшений Хэллоуина, чтобы напугать ваш дом

    Слайдшоу

    Хеллоуинские огни и идеи украшения вы можете сделать своими руками.

    7 умных стратегий перепланировки кухни

    Кухня

    Следуйте этим семи стратегиям, чтобы получить максимальную финансовую выгоду от модернизации вашей кухни.

Безусловно, самый популярный вариант, в стандартных водонагревателях используется газовое пламя или электрический нагревательный элемент для нагрева воды.

В зависимости от ваших местных затрат на коммунальные услуги газовые водонагреватели обычно дешевле в эксплуатации, чем электрические.Они также стоят дороже, чем электрические. Однако, исходя из экономии энергии, газовые обогреватели обычно компенсируют разницу в цене примерно за один год.

Стоимость: От 300 до 600 долларов за газ; От 250 до 500 долларов за электричество. Затраты на установку увеличивают от 700 до 2000 долларов.

Водонагреватели стандартные бытовые:

  • Иметь емкость от 20 до 80 галлонов (Но, сюрприз! Важнее всего не емкость галлонов. Скорее, это показатель эффективности, называемый оценкой за первый час.Подробнее о рейтинге в первый час ниже.)
  • Дешевле, чем другие типы водонагревателей
  • Иметь среднюю продолжительность жизни от восьми до 15 лет

Высокоэффективные водонагреватели резервуаров для хранения

Как следует из названия, высокоэффективные модели (HE) - это самые энергоэффективные водонагреватели с накопительными баками, которые вы можете купить. Вы найдете как газовые, так и электрические модели.

Большинство газовых водонагревателей имеют коэффициент энергии (EF), установленный Министерством энергетики США, чтобы помочь потребителям сравнить эффективность аналогичных приборов.Чем больше число EF, тем эффективнее прибор.

Стандартные газовые водонагреватели имеют EF от 0,50 до 0,60. С другой стороны:

  • Водонагреватели HE, не имеющие сертификата Energy Star, имеют EF около 0,62.
  • Водонагреватели HE, сертифицированные Energy Star, имеют EF 0,67 или выше. Они потребляют на 10-20% меньше энергии, чем их стандартные аналоги. Это может дать экономию до 140 долларов в год и до 2900 долларов в течение срока службы резервуара.

Стоимость: Примерно от 620 до 1500 долларов.Установка добавляет от 700 до 2000 долларов, в зависимости от вашего местоположения.

Что делать, если вам нужен высокоэффективный электромобиль? Ваш выбор - тепловой насос или гибридный водонагреватель. Это единственные электрические водонагреватели, сертифицированные Energy Star. Они дороже газовых высокоэффективных.

Они переносят тепло из окружающего воздуха в воду в резервуаре. По этой причине они лучше всего подходят для климата с умеренным и жарким климатом.

Они стоят больше, чем стандартные электрические обогреватели, но могут окупить разницу в цене менее чем за два года.Модель Energy Star потребляет до 65% меньше электроэнергии, чем стандартный электрический водонагреватель, и может сэкономить до 3000 долларов в течение срока службы прибора.

Водонагреватели с тепловым насосом:

  • Требуется много места - около 1000 кубических футов воздушного пространства вокруг устройства. Они также должны быть расположены в месте вашего дома, которое постоянно находится в диапазоне от 40 до 90 градусов, чтобы они могли втягивать теплый окружающий воздух.
  • Иметь средний срок жизни от восьми до 15 лет.

Стоимость: от 1100 до 3000 долларов. Затраты на установку увеличивают от 1400 до 2000 долларов.

Солнечные водонагреватели

Солнечные водонагреватели могут сократить ваши расходы на нагрев воды вдвое по сравнению со стандартным водонагревателем - если вы готовы заплатить приличную сумму. Они состоят из двух основных компонентов:

  • Тепловой коллектор, расположенный на крыше вашего дома или во дворе
  • Накопительный бак и резервный источник горячей воды - газовый или электрический водонагреватель - для обеспечения подачи горячей воды в пасмурные и холодные дни

Они работают одним из двух способов:

  • Системы прямого нагрева нагревают воду в трубках внутри коллектора, а затем отправляют воду в резервуар для хранения для дальнейшего использования.Поскольку система циркуляции воды проходит за пределами дома, прямые солнечные системы водоснабжения не рекомендуются для климата, где вероятны отрицательные температуры.
  • Закрытые или непрямые системы направляют нагретую солнцем антифриз из коллектора через замкнутый контур циркуляции в бак вашего водонагревателя. Внутри резервуара жидкость, нагреваемая солнечными батареями, проходит через змеевики и нагревает окружающую воду, прежде чем вернуться в коллектор.

Стоимость: от 8 000 до 10 000 долларов на оборудование и установку в регионах, где наблюдается замерзание; затраты вдвое ниже, чем в тех областях, где защита оборудования от замерзания не требуется.

Может пройти до 30 лет (больше, чем их предполагаемый срок службы), прежде чем их сбережения энергии окупят авансовые затраты. Местные скидки и налоговые льготы могут снизить их стоимость.

Солнечные водонагреватели:

  • Лучше всего подходят для умеренного и жаркого климата, поскольку экономия энергии может быть уменьшена или уменьшена в холодные и пасмурные дни
  • Иметь средний срок жизни 20 лет
  • Работают наиболее эффективно, когда коллектор расположен близко к резервуару

Водонагреватели в местах использования

Они дополняют водонагреватель всего дома, обеспечивая горячую воду для определенного применения, например, для кухонного смесителя.Они сокращают расход воды на то, чтобы кран нагрелся.

Если у вас есть базовые навыки слесаря, вы можете самостоятельно установить водонагреватель на месте использования.

Большинство моделей являются электрическими и имеют разную вместимость галлонов: 2,5, 6, 10, 15, 20 и 30 галлонов. Емкость 20 и 30 галлонов рекомендуется для небольших отдельно стоящих строений и дополнительных домов, которые не требуют целого. -домашний водонагреватель.

Стоимость: около 200 долларов за нагреватель на 2,5 галлона до 400 долларов за нагреватель на 30 галлонов.

Хотя водонагреватель в месте использования может уменьшить потери воды, вы добавите в свой дом еще один энергоемкий прибор, который увеличит ваши коммунальные расходы.

К сведению: Energy Star не сертифицирует водонагреватели в местах использования.

Что важнее галлонов? Рейтинг в первый час

Домовладельцы часто покупают водонагреватели в зависимости от мощности. Хотя водонагреватель на 80 галлонов обычно удовлетворяет ежедневные потребности в горячей воде семьи из трех или четырех человек, не каждый водонагреватель с баком на 80 галлонов производит одинаковое количество горячей воды в час.

Что вам действительно нужно знать, так это номинальная мощность водонагревателя в первый час (FHR). FHR сообщает вам, сколько горячей воды надежно подаст агрегат за установленный промежуток времени. Ваша семья из четырех человек использует 40 галлонов горячей воды, собираясь утром в один и тот же час? Водонагреватель на 80 галлонов с FHR 30 галлонов не справится.

Продавец или профессиональный установщик водонагревателей может помочь вам решить, какой FHR вам подходит. Или посмотрите этот рабочий лист FHR от Министерства энергетики.

Функции и дополнительные возможности, которые у вас должны быть

Латунные клапаны: Баки имеют клапан в основании, который позволяет легко опорожнять воду во время планового технического обслуживания (которое следует делать не реже одного раза в год).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
