Гидрострелка. Подключение и особенности использования » BudPorada.com

Много вопросов возникает по поводу того, нужна ли гидрострелка и какую реальную пользу она принесет. Рассмотрим типичные отопительные системы частных домов, и те случаи, когда значительные деньги на усложнение с гидрострелкой потрачены зря, и с привнесением вреда.
Сложность схемы повышает вероятность поломок и ошибок, затраты на ремонты. Может повлечь неэффективные режимы, недостаток поступления мощности, например, когда котел горячий, а батареи холодные…

Основное правило монтажа отопительной системы для дома – схему по возможности упрощать и удешевлять (а не наоборот – нагромождать и запутывать…). Включение гидростелки добавляет сложностей, значительно повышает цену, дает монтажникам хорошо заработать.

Толстая труба с отводами

Обычно гидрострелка выглядит как толстенький бочонок с множеством отводов для подключения всех главных контуров дома. К подключениям в нижней ее части (располагается вертикально) подключаются обратки, в верхней — подачи, с одной стороны — котлы и нагреватели, с другой — контуры потребителей – полы, радиаторы, ГВС.
Давление внутри гидрострелки практически одинаковое в любой ее точке. Следовательно одинаковое оно и в местах всех подключений. Поэтому любой включившийся/выключившийся насос не окажет существенного влияния на соседний параллельный контур.

Типичная схема без гидрострелки

На схеме к котлу подключены распределительные коллекторы, от которых ответвляются множество контуров со своими насосами.

Мы видим, что при включении любого из этих насосов изменится значительно давление в соседних контурах, (увеличится забор жидкости с подачи котла, понизится давление на подаче и повысится на обратке). Это повлияет на расход жидкости с соседних контурах.

Насос может уменьшить/увеличить количество проходящей жидкости в соседнем контуре, «там, где не просили», — например, при включении «собачья конура», прекратится обогрев «дикая орхидея в оранжерее». Но Бобик в конуре не виноват в гибели цветочка, не он же забыл вставить гидрострелку в сложную схему…

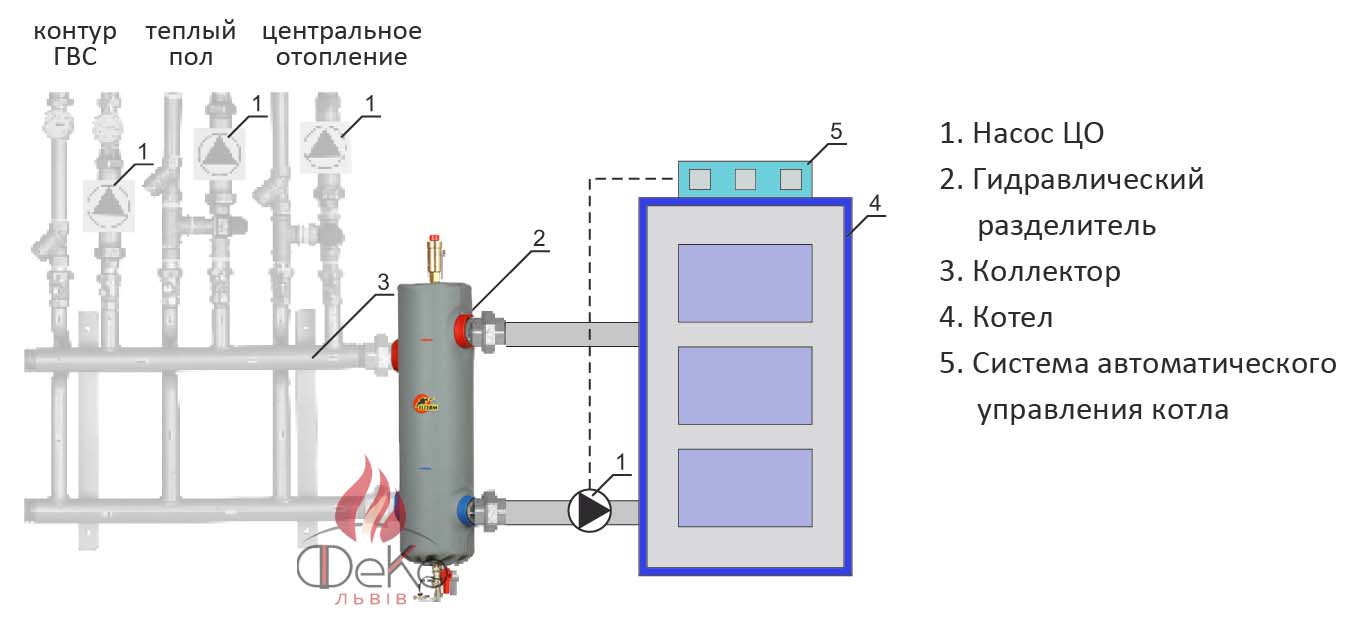

Как работает отопление с гидрострелкой

Теперь рассмотрим, что произойдет, когда все подачи и обратки подключили к куску трубы большого диаметра.

Включение насосов перестало значительно изменять давление в системе. Теперь, в первую очередь, изменится количество жидкости проходящее через гидрострелку, но сама система останется стабильной. Поэтому включение «гараж» не удивит пользователей в районе контура «сауна».

Чаще контура подключают не через коллектор, а непосредственно к подключениям на самой гидрострелке, что удешевляет…

Гидрострелку можно собрать из металла своими руками

Движение жидкости через гидравлический разделитель

Как правило, жидкость движется от подачи на обратку. Это значит, что расход контура котла больше всегда, чем забор жидкости потребителями. Это должно обеспечиваться в системе. Частичная работа котла «сам на себя» допускается и является полезной в плане повышения температуры на обратке.

Движение жидкости от обратки на подачу свидетельствует о ненормальной работе, — аварийный режим. Получается слишком холодная обратка, горячий котел и прохладные потребители. Допускается кратковременно, на время устранения поломок.

Дополнительные функции гидрострелки

Гидрострелка совмещает в себе и функции сепаратора. При изменении скорости движения жидкости, растворенный в ней воздух выделяется, и в виде пузырьков поднимается вверх, образовывая воздушную пробку. Поэтому устройство обычно снабжается автоматическим воздухоотводчиком.

Также и частички шлама оседают внизу, накапливая илистые отложения, поэтому внизу устройства устанавливают кран большого диаметра. Фирменные гидрострелки, для лучшего отделения от теплоносителя всего ненужного снабжаются еще и сепараторными завихрителями, но стоят дорого….

Фирменный гидравлический разделитель с коллекторами на подаче и обратке

Схема первичных и вторичных колец вместо гидрострелки

Специалисты зачастую предпочитают вместо гидрострелки схему первичных и вторичных колец, которая по их мнению несколько проще, дешевле, а работает стабильней.

Котел гоняет теплоноситель по короткому кольцу – от подачи к обратке, к которому парой подключений включены все контуры с насосами, причем расстояния между тройниками подачи и обратки каждого контура не больше 30 см.

температура по кольцу подключений понижается, поэтому первые контуры наиболее горячие…. Первым подключается ГВС, последним теплый пол… Схема отлично работает в частных домах.
Можно встретить дешевые изделия из полипропилена

Когда гидрострекла точно не нужна и когда понадобится

Дельцы и «умельцы» пытаются навязать гидрострелку жильцам, установку не нужных насосов, и «нарубить бабла» как на самом оборудовании, так и на его монтаже. Стоимость системы можно увеличить, используя вопрос «как же без гидрострелки», и на 1000 у.е. и на 2000 у.е….
Гидрострелка не поможет системе, если та простая и все ответвления могут работать от насоса котла, или с поятоянно работающим вспомогательным насосом. Можно обойтись без гидравлического разделителя, если присутствуют всего лишь:

контур радиаторов,
бойлер косвенного нагрева,
теплый пол,

работа которых легко согласовывается.

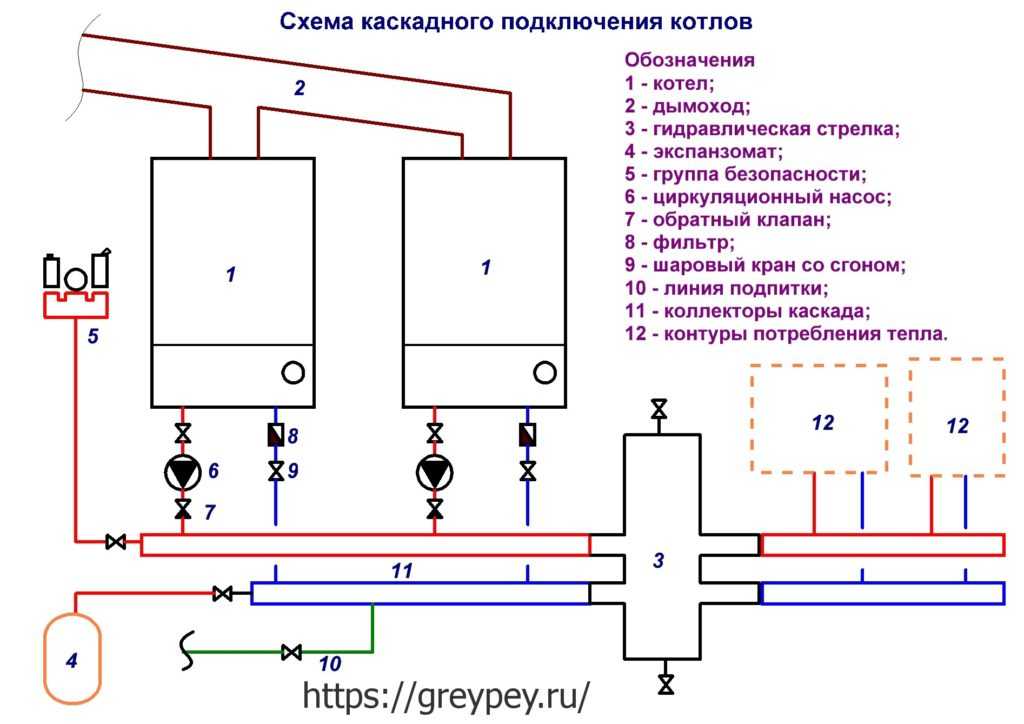

Но, при включении в такую схему еще одного котла со своими насосом (не резервного, а вспомогательного, который постоянно работает), уже нужно будет выравнивать давление.

Или при включении еще одного «мерцающего» насоса потребителей, например «оранжерея».
Также понадобится гидрострелка, когда вторичных контуров с насосами много и все они работают в своих режимах.

Гидрострелки с коллектором для отопления DN 25 из черной стали

Название	Цена	Купить
Гидрострелка с коллектором на 3 контура (2 вниз, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 12400 р.	Купить
Гидрострелка с коллектором на 3 контура (1 вниз, 1 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 12100 р.	Купить
Гидрострелка с коллектором на 3 контура (2 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 12400 р.	Купить
Гидрострелка с коллектором на 4 контура (3 вниз, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 12900 р.	Купить
Гидрострелка с коллектором на 4 контура (3 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 12900 р.	Купить
Гидрострелка с коллектором на 5 контуров (4 вниз, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 17500 р.	Купить
Гидрострелка с коллектором на 5 контуров (2 вниз, 2 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 13600 р.	Купить
Гидрострелка с коллектором на 5 контуров (4 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 17500 р.	Купить
Гидрострелка с коллектором на 6 контуров (5 вниз, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 18800 р.	Купить
Гидрострелка с коллектором на 6 контуров (5 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 18800 р.	Купить
Гидрострелка с коллектором на 7 контуров (6 вниз, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 21100 р.	Купить
Гидрострелка с коллектором на 7 контуров (3 вниз, 3 вверх, 1 боковой), вход 1 1/4, выходы 1″, до 100 кВт	Цена: 19800 р.	Купить

Гидрострелки с коллектором для отопления DN 25 из черной стали в котельную

Гидрострелки с коллектором для отопления DN 25 из черной стали устанавливаются в системах отопления частных домов, коттеджей и других строениях с оборудованными котельными. Главной особенностью данных изделий является

высокая функциональность. Покупая гидрострелку, совмещённую с коллектором, вы получаете два изделия в одном. Это выгодно не только с экономической, но и c практической точки зрения.

Комбинированная конструкция монтируется быстрее, требует минимум обслуживания, а также позволяет создавать многоконтурные сборки с независимыми потребителями. Это значит, что у каждого устройства будет выделенная подающая и обратная линия, по которой транспортируется фиксированное количество носителя, причём температура будет индивидуальной для каждой ветки. Такая схема подключения при условии использования соответствующей арматуры и автоматики помогает снизить потребление электроэнергии, а также повышает производительность модуля.

Коллектор отопления с гидрострелкой нужен, если вы

1. Строите котельную в собственном доме.

2. Монтируете тёплые водяные полы, бойлер, радиаторы, вентиляцию.

3. Хотите защитить котёл от гидроудара и сохранить заводские настройки связанных с ним устройств.

4. Ищите удобную в эксплуатации базу для смесительной группы.

Наша компания продаёт гидрострелки с коллекторами отопления в Екатеринбурге и области. Все изделия на гарантии, производятся на профильном заводе. Это продукция промышленной группы Gidruss, одного из лидеров рынка. Отечественная марка широко известна потребителям прежде всего благодаря ассортименту. Товарная линейка включает несколько серий. Коллекторы отопления с гидрострелкой BM является самой многочисленной, в ней более 40 моделей.

Как расшифровывать обозначения на примере BM-60-4D

BM — balance manifold балансировочный коллектор или гидросрелка с коллектором отопления.

60 — рекомендуемая мощность котла. Обратите внимание, что в наименовании приводится максимальное значение, то есть такой коллектор можно подключать к котлам на 24 или 12 кВт, главное не превысить стандарт.

4 — количество контуров.

D — направление контуров нижнее.

Гидрострелки с коллекторами BM-60 предназначены для котлов до 60 киловатт включительно. Условный проход патрубков подключения равен 1 1/4 дюйму, выходы 1 дюйм. Максимальное количество потребителей 5, минимальное 2.

Гидрострелки с коллекторами отопления BM-100 подходят котлов мощностью до 100 киловатт. Диаметр патрубков на входе 1 1/4 дюйма, на потребителях 1 дюйм. Максимальное количество контуров 7, минимальное 3.

Гидрострелки с коллекторами отопления BM-150 разработаны специально для теплогенераторов до 150 киловатт включительно. Вход 1 1/2 дюйма, выход 1 дюйм. Максимальное количество контуров 11, минимальное 4.

Гидрострелки с коллекторами отопления BM-250 рассчитаны на котлы мощностью до 250 кВт. Патрубок входа 2 дюйма, потребители 1 дюйм. Максимальное количество контуров 11, минимальное 4.

Расстояние между патрубками на всех моделях 125 миллиметров. Конструкцией предусмотрены отдельные разъёмы для воздухоотводчика и сливного крана. Один контур всегда боковой для соединения с резервным котлом или дополнительным контуром.

Коллектор для отопления с гидрострелкой: производство и продажа

Балансировочные коллекторы Гидрусс изготавливаются из углеродистой стали. Эту марку металла называют низколегированной или конструкционной. Техническое обозначение 09г2с указывает на маркировку. Из металла гнут профили квадратного сечения. Их толщина составляет три или четыре миллиметра. Заготовки имеют ровные края и пропорциональные размеры, всё благодаря технологии плазменной резки, используемой в производстве. Соединяют элементы специальным аппаратом аргонно-дуговой сварки. После коллектор отправляют на отделку. Покрытие порошковой краской уберегает его от механических повреждений и ржавчины. Оттенок серый с вкраплениями белого смотрится неброско и стильно.

Конструкция состоит из двух частей. Вертикальная гидрострелка оснащена сепаратором из нержавеющей стали. Сетка устанавливается внутрь, на выходах. Её можно увидеть, если посмотреть в патрубок. Ячейки сепаратора ловят механические примеси, те в свою очередь спускаются вниз к дренажному крану. Воздушные пузырьки газа, наоборот поднимаются вверх к автоматическому отводчику. В результате системная жидкость освобождается от вредных веществ, поэтому по контурам проходит гораздо быстрее.

Распределительные коллекторы представляют собой полые гребёнки с патрубками, через которые подключаются потребители. Направление зависит от расположения устройств. D нижнее, U верхнее, DU смешанное. У каждого аппарата получается свой подающий и обратный контур, что существенно упрощает настройку.

Посмотреть технические характеристики, цены, оформить заявку вы можете в карточках товара. Заходите, сравнивайте, добавляйте в корзину. Если появились вопросы, звоните. Наш сотрудник поможет вам сделать правильный выбор.
