Как правильно уложить греющий кабель (монтаж)

Твитнуть
Поделиться
Пoделиться

Материалы и инструменты

— Комплект «теплого пола» от производителя (кабель, гофра, монтажная лента).
— Инструмент для штробления (перфоратор со специальной насадкой, или зубило и молоток, или болгарка, или штроборез).
— Мультиметр (для контрольного измерения сопротивления).
— Дюбель-гвозди (для крепления к полу монтажной ленты).
— Демпферная лента.
— Если вы укладываете кабель на теплоизоляцию, понадобятся также металлическая сетка и алюминиевый скотч.

Первый этап – подготовка к монтажу

1. Укладка кабеля начинается с составления схемы помещения. Что нужно учесть, составляя схему:

— Для каждой комнаты желателен отдельный контур со своей подводкой электропитания и автономным терморегулятором. Покрывать одним кабелем всю квартиру сразу не стоит по двум причинам. Во-первых, повороты и изгибы при переходе из помещения в помещение увеличат риск неправильной укладки кабеля. Во-вторых, возможность регулировать подачу тепла в каждую комнату отдельно – одно из немаловажных удобств «теплого пола», в том числе с точки зрения экономии электроэнергии.

— Площадь, намеченная под обогрев «теплыми полами», должна зависеть не только от ваших потребностей, но и от возможностей электропроводки здания. Заранее просчитайте нагрузку по электропотреблению. Помните, что нагревательные секции мощностью больше 2 кВт рекомендуется подключать, используя отдельный автоматический предохранитель.
— Под мебель и стационарные предметы (диван, кресло, пуф, холодильник) греющий кабель не устанавливается. Кроме того, нужен отступ как минимум в 10 см (в ванной) или в 30 см (в остальных помещениях) от стен и от стационарных систем обогрева.
— Планируя дату установки пола, помните, что кабель, как и нагревательные маты, не рекомендуется монтировать при температуре ниже +5.

2. После составления схемы подсчитайте необходимую общую длину кабеля, чтобы заказать комплект нужного метража. Подрезать кабель нельзя, потому что соединение нагревательных жил и токоведущего провода (так называемое муфтирование) должно производиться исключительно в заводских условиях. Только заводское соединение гарантирует абсолютную влаго- и паронепроницаемость, а значит, устойчивость к окислению и воздействию внешних факторов окружающей среды, что гарантирует безопасность.

3. Подготовьте места для монтажа температурного датчика и терморегулятора (проштробите пазы для проводов в стене и полу).

4. Основание, на которое будет уложен кабельный пол (как правило, это бетонная плита перекрытия, освобожденная от прежнего напольного покрытия), нужно тщательно очистить от мусора, пыли, жирных пятен.
Если необходимо, сделайте первичную стяжку. Если неровности пола незначительны – зашпаклюйте их и загрунтуйте основание. Нанесите разметку, исходя из составленной схемы.

5. Поверх основания пола рекомендуется уложить теплоотражающую и теплоизолирующую подложку. Поверх теплоизоляции укладывается армирующая сетка, чтобы кабель был отделен от теплоизоляции и защищен от перегрева.

6. Проверьте сопротивление кабеля и запишите результат в гарантийный талон (допустимое расхождение измеренного сопротивления с указанным на этикетке муфты ±10%).

Второй этап – монтаж

1. При помощи дюбелей или саморезов прикрепите к полу небольшие кусочки монтажной ленты на расстоянии 50-100 см друг от друга – они будут фиксировать петли кабеля.
2. Силовые провода, уложенные в гофрированную трубку, следует протянуть к коробке терморегулятора. При этом соединительная муфта должна располагаться таким образом, чтобы финишная стяжка покрывала ее полностью.

3. Уложите нагревательный кабель, закрепляя его петли отрезками монтажной ленты. При укладке необходимо соблюдать равномерный шаг петель: он должен быть не менее 5 см, но не более 20 см.

Как правило, укладка осуществляется «змейкой», поскольку такая конфигурация более проста в монтаже, чем «спираль». Основное требование, которое необходимо соблюдать при укладке кабеля – не должно быть никаких пересечений, натяжений и нахлестов.

Это полезно:
— Перед укладкой кабеля наденьте обувь на мягкой подошве и приготовьте листы фанеры, чтобы накрывать кабель при необходимости пройти по нему.

4. После установки температурного датчика и терморегулятора, следует ненадолго включить систему обогрева для проверки работоспособности. На этом же этапе рекомендуется зарисовать или сфотографировать помещение с полностью уложенным кабелем.

5. Если все в порядке, можно приступать к укладке финишной стяжки, предварительно обесточив «теплый пол». Толщина стяжки составляет от 3 до 5 см. В качестве материала можно использовать обычную цементно-песчаную смесь, хотя в продаже есть и специальные смеси для электрического «теплого пола».

Это полезно:
— Если вам хочется иметь под ногами ковролин, ламинат или линолеум, сделайте финальную стяжку потолще – более 5 см.

Стяжка может быть уложена как с использованием армирующей сетки, так и с применением пластификаторов и микрофибры. При укладке стяжки следует избегать образования пустот.
6. После заливки стяжки еще раз проверьте сопротивление кабеля и запишите результат в гарантийный талон.
7. Поверх стяжки может быть установлено любое напольное покрытие, но

наиболее оптимальным вариантом считается керамическая плитка или натуральный камень – они лучше всего проводят тепло. Работы по облицовке электрического пола можно проводить примерно через неделю, когда стяжка обретет достаточную прочность.

Это полезно:
— Подключение кабеля обязательно проводится через УЗО, номинальный ток срабатывания которого не превышает 30мА.
— Подключение кабеля и терморегулятора к источнику питания может производить только квалифицированный специалист-электрик.
— Эксплуатация системы обогрева возможна только после высыхания стяжки, т.е. примерно через месяц.

Автоматизация обогрева трубопровода воды :: HighExpert.RU

Надежное водоснабжение дома является неотъемлемой частью современной жизни. Климат в нашей стране славится своими холодами, даже в Подмосковье, примерно каждые 10-15 лет наблюдаются лютые морозы, достигающие тридцатиградусной отметки. В этих условиях нередко возникает проблема обеспечения не замерзания водопроводного трубопровода, в особенности, при незначительном его заглублении, а также при небольшом или непостоянном расходе воды.

Калькулятор онлайн: расчет тепловой изоляции трубопровода.

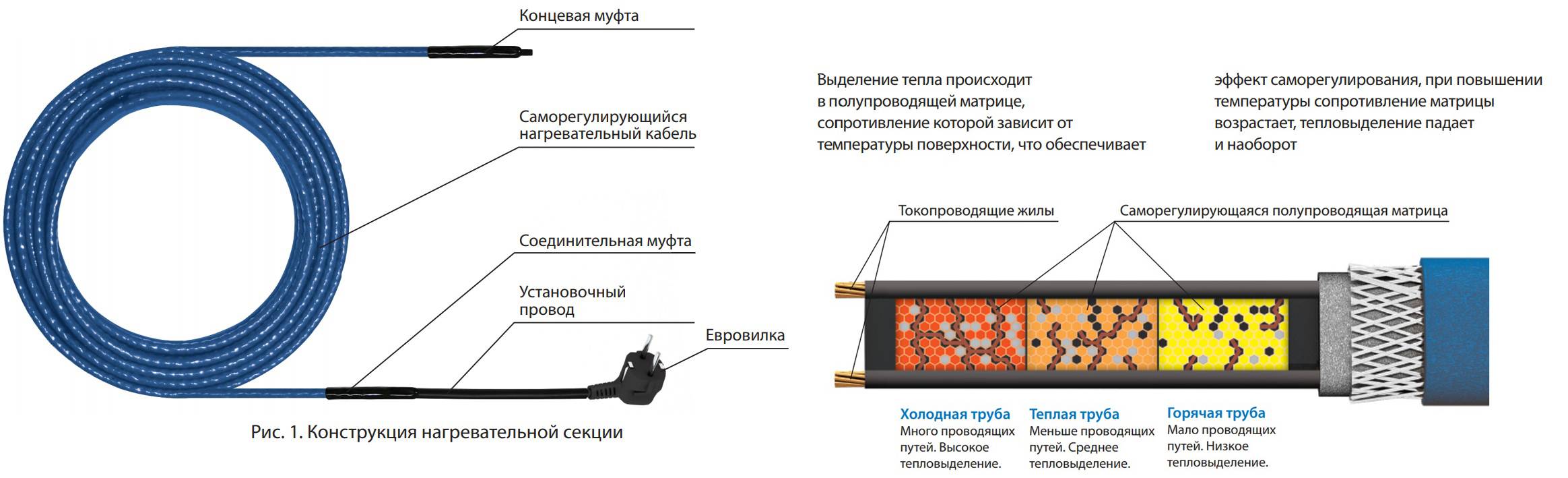

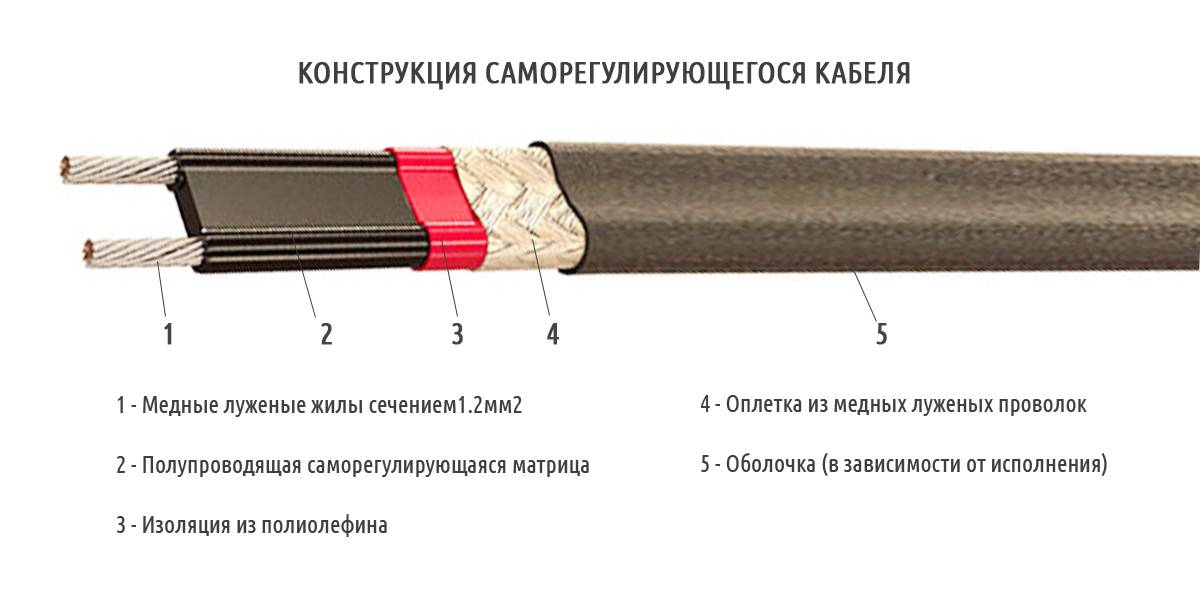

Предлагаемые к продаже греющие саморегулирующиеся кабели, которые в последние годы освоила и наша промышленность, как заявляют изготовители, нацелены на решение вышеупомянутой проблемы. Отличительной особенностью кабеля является эффект саморегулирования температуры: чем холоднее поверхность кабеля, тем выше его температура. Мощность, выделяемая одним погонным метром такого кабеля варьируется от 10 Вт и доходит до 30 Вт — зависит от характеристик кабеля, завода-изготовителя, а также применяемой технологии изготовления.

При решении практической задачи обеспечения обогрева водопроводной трубы загородного дома был применён саморегулирующийся нагревательный кабель КСТМ2-Т длиной 7 погонных метров. По данным завода-изготовителя и информации на оплетке этого кабеля: линейная мощность составляет 30 Вт/м при температуре +10 градусов Цельсия и максимальная температура нагрева кабеля достигает +65 градусов Цельсия; также на сайте производителя заявленная температура включения такого кабеля составляет +10 градусов Цельсия. Однако, мы решили провести собственный эксперимент: после подключения готового кабеля к электрической сети в помещении с температурой окружающего воздуха +26 градусов Цельсия (кабель был выдержан при этой температуре не менее 24 часов), потребляемая мощность изделия длиной 7 метров составила почти 144 Вт за каждый час [см. Фото 1].

Фото 1. Оценка потребляемой мощности греющего саморегулирующегося кабеля КСТМ2-Т длиной 7 метров при температуре воздуха +26 градусов Цельсия.

Принимая во внимание заводские параметры, а также полученные эмпирические данные из нашего эксперимента, с учётом того, что температура грунта, где размещён трубопровод воды, редко достигает отметки выше +15 градусов Цельсия, мы получим значительные затраты электроэнергии за весь год работы.

Даже грубая оценка потребляемой кабелем электроэнергии с ноября по апрель (за 6 месяцев работы) показывает:

(181 день x 24 часа x 30 Вт/м x 7 метров)/1000 ~ 912 кВт

912 кВт x 4.81 руб/кВт ~ 4388 руб! [с повышением тарифа на электроэнергию денежные затраты будут возрастать].

Включение кабеля вручную, например, с ноября и выключение в апреле, не решает проблемы автоматизации и энергосбережения, т.к. часто в ноябре и даже декабре за последнее десятилетие наблюдалась положительная температура окружающего воздуха, и кабель всё равно при положительных температурах, близких к нулю будет потреблять электрическую энергию, работая фактически впустую — грея теплую землю. Включать кабель вручную при понижении температуры воздуха и отключать при незначительном потеплении представляется затратным по времени и не соответствующим реалиям 21-го века.

Для решения задачи автоматизации обогрева трубопровода воды был применён российский терморегулятор ТРЦ-01, обладающий повышенной надежностью. Его главной отличительной особенностью является применение современного микроконтроллера, который управляет нагрузкой с помощью реле, работающего в связке с симистором, а также возможность настройки устройства на включение нагрузки при отрицательных или положительных температурах. Благодаря этому, а также продуманной схемотехнике, современной элементной базе и качеству сборки, обеспечиваются высокие показатели надежности регулятора температуры. Саморегулирующийся греющий кабель КСТМ2-Т было решено подключить к выходу устройства. Дальнейшие работы проводились следующим образом…

На поверхности трубопровода воды был закреплен греющий саморегулирующийся кабель общей длиной семь метров [см. Фото 2].

Фото 2. Греющий саморегулирующийся кабель КСТМ2-Т, закрепленный на водопроводном трубопроводе.

После чего поверхность водопроводной трубы с размещенным на ней греющим кабелем была тщательно теплоизолирована [см. Фото 3].

Фото 3. Теплоизоляция водопроводного трубопровода.

Электрическое подключение саморегулирующегося кабеля к проводам регулятора температуры показано на Фото 4.

Фото 4. Электрическое подключение греющего саморегулирующегося кабеля к проводу регулятору температуры.

Монтаж терморегулятора для греющего саморегулирующего кабеля в корпус на DIN-рейку продемонстрирован на Фото 5; на DIN-рейку слева направо установлен: автоматат C6 с номинальным током 6 Ампер, устройство для индикации напряжения, рабочего тока и потребляемой мощности и собственно регулятор температуры ТРЦ-01. Необходимо отметить, что входное напряжение на автоматический выключатель С6 подаётся от УЗО [устройство защитного отключения] с током утечки 30 мА.

Фото 5. Монтаж терморегулятора для греющего саморегулирующегося кабеля.

Окончательный монтаж устройства с закрытием лицевой панели корпуса показан на Фото 6.

Фото 6. Окончательный монтаж терморегулятора для подключения греющего саморегулирующегося кабеля.

Мы настроили и включили терморегулятор ТРЦ-01 для срабатывания при более высокой температуре только для его тестирования, что было связано с проведением работ в летний период. Как видно из фотографий [см. Фото 5 и Фото 6] при температуре окружающего воздуха около +20 градусов Цельсия — греющий саморегулирующийся кабель 30КСТМ2-Т длиной 7 метров потребляет около 271…279 Вт электрической энергии каждый час. Поэтому настройка регулятора температуры на автоматическое включение этого греющего кабеля только при отрицательных температурах окружающего воздуха позволит не только автоматизировать обогрев трубопровода воды, но и существенно повысит энергосбережение — сократит денежные затраты по оплате электрической энергии.

Видео-презентация применения терморегулятора ТРЦ-01 для обогрева трубопровода воды

20.05.2023

Как эффективно и безопасно использовать нагревательные кабели

Гэри Рольфе on 9 апреля 2020 г. Греющие кабели

на протяжении многих лет использовались во многих областях, и чтобы дать краткое представление об универсальности этого продукта, мы можем привести несколько наиболее ярких примеров. Сантехническая промышленность использовала эту технологию для обогрева трубопроводов для предотвращения замерзания с помощью всего одного кабеля. Множественные или спиралевидные кабели вокруг труб используются для обогрева содержимого, чтобы его можно было перекачивать с места на место. Это хорошо работает с маслами, жирами, маргарином и даже такими продуктами, как мед, плавно растекающимися при нагревании.

Другое коммерческое использование для полов с подогревом. Возможно, вы даже сталкивались с ними сами, если останавливались в гостинице с приятным теплым полом в ванной. Они также широко использовались как внутри, так и снаружи в садоводческом секторе для обогрева почвы и обогрева гидропонных грядок для ускорения роста растений. Это та часть, которая делает его интересным в нашем хобби.

Несмотря на то, что тепловые кабели используются не так широко, как следовало бы, они по-прежнему имеют огромное количество применений как для водных, так и для рептилий. Это верно более чем когда-либо, поскольку оба увлечения переходят к более натуралистическим установкам, а также придерживаются более традиционных приложений, с которыми большинство людей ассоциируют нагревательные кабели. Ассортимент Reptile Systems представлен в трех популярных размерах: нагревательный кабель мощностью 15 Вт общей длиной 3,3 м, нагревательный кабель мощностью 50 Вт длиной 6,0 м и нагревательный кабель мощностью 100 Вт длиной 10,0 м.

Наши нагревательные кабели полностью водонепроницаемы и могут постоянно находиться под водой. Одно из их применений, традиционно в водном хобби, было для аквариумов с растениями, где кабель размещается под субстратом. Это выполняет две функции; он согревает корни растений, способствуя их здоровому росту, а также обогревает аквариум. Это обеспечит хороший равномерный нагрев по всей длине кабеля, очень эффективно.

Греющие кабели очень хорошо работают в ситуациях, когда вы обычно используете традиционный нагреватель для аквариума, например, палюдариум, который стал очень популярным в последние годы. Он может быть размещен полностью вне поля зрения, оставляя красоту установки, чтобы наслаждаться беспрепятственно традиционным оборудованием. Просто с помощью прилагаемых зажимов установите кабель непосредственно на стеклянное дно в основании водной секции. Это также идеальное время для размещения зонда термостата перед тем, как покрыть его подсостоянием по вашему выбору. Reptile Systems включает в себя бесплатные зажимы в коробке вместе с буклетом с инструкциями.

Прежде чем перейти к использованию, связанному с рептилиями, у них также есть нагревательный кабель для постоянного использования в их испытательном центре в Великобритании. Это нагревает почву в их горшке для выращивания растений, где они тестируют различные источники света на разных типах растений. Они вырастили, от семян до полного цветения, множество растений, включая бархатцы и алоэ, результаты которых можно увидеть на их каналах в социальных сетях.

Теперь мы переходим к теме, которая у большинства людей ассоциируется с тепловыми кабелями; стеллажи или стеллажи для рептилий с кабелем на одном краю для обогрева нескольких небольших контейнеров. Это невероятно эффективный и экономичный способ выращивания детенышей рептилий перед их перемещением в большие вольеры по мере их роста. Греющие кабели Reptile Systems — лучший выбор для этого применения, поскольку их диаметр составляет всего 5 мм, а конечный узел — всего 6,5 мм, что упрощает установку. Он также невероятно гибкий, поэтому идеально подходит, если вы заменяете элемент более низкого качества в коммерческой стеллажной системе.

Горячие камни или полки для купания для крупных животных можно легко сделать, если вы обладаете некоторыми базовыми навыками рукоделия или ремесла. Их можно прикрепить к большим пластиковым или металлическим решеткам в виде сетки, что делает их идеальными местами для купания или выведения потомства для крупных рептилий. Как и в случае с водным и полуводным использованием, с небольшим пониманием их можно сделать практически невидимыми с эстетической точки зрения. Мы будем добавлять сборки, охватывающие все эти приложения, на наши различные платформы социальных сетей.

Часто задаваемые вопросы:

Безопасны ли нагревательные кабели?

Да, при правильном использовании. Греющий кабель европейского производства Reptile Systems имеет двойную изоляцию, обеспечивающую дополнительные уровни защиты до такой степени, что его можно оставить постоянно погруженным в воду, и имеет рейтинг IPX8, а также действующий сертификат безопасности CE. Кроме того, на него предоставляется 2-летняя гарантия, что дает вам полное спокойствие. Все нагревательные изделия, если не указано иное, должны использоваться с подходящим термостатом.

Какой тип термостата следует использовать?

Reptile Systems подходят для использования с термостатами включения/выключения, диммирования и пропорциональными импульсами. Мы рекомендуем использовать надежную модель, такую как термостат включения/выключения Reptile Systems.

Все ли кабели нагреваются?

Нет, первый метр каждого кабеля Reptile Systems не нагревается, это будет отмечено красной меткой. Это позволяет подключить его к подходящему термостату или модулю управления. Поэтому мы рекомендуем закапывать или погружать нагревательный кабель на максимальную глубину 0,8 метра.

Оригинальное содержание статьи предоставлено Reptile Systems

Комплекты для подключения саморегулирующегося нагревательного кабеля

FLEXELEC Эксперт-производитель гибких нагревательных кабелей и элементов

См. дополнительную информацию

FLEXELEC предлагает широкий выбор комплектов FLEXKIT® для простого подключения источника питания и саморегулирующегося нагревательного кабеля. Каждый комплект FLEXKIT® включает в себя все компоненты для подключения нагревательного элемента к источнику питания или концу нагревательного контура, а также несколько иллюстрированных инструкций для пошаговой установки. Компания FLEXELEC прошла сертификацию ISO 9001 и с гордостью каждый год пополняет список стран, в которых сертифицирована ее продукция. Тепловые, электрические, химические и механические характеристики нашей продукции разрабатываются, проверяются и проверяются в нашей лаборатории на протяжении всего производственного процесса, а затем контролируются в течение многих лет производства для обеспечения оптимальной безопасности и отслеживаемости.

FLEXKIT®

Артикул

FS/KIT-FS/KIT5

Комплект для подключения нагревательных кабелей FLEXTRACE® FST; ФСО и ФСЖ.
