Индикаторная отвертка показывает фазу на обоих проводах: почему индикатор показывает фазу на обоих проводах

Содержание

почему индикатор показывает фазу на обоих проводах

Содержание статьи:

Неисправность, при которой обнаруживается сразу две фазы в розетке – нередкое явление в бытовой практике. Найти его причину по силам только опытному специалисту, разбирающемуся в электрике. Однако при грамотном подходе возможно самостоятельное решение возникшей проблемы. Для этого потребуется ознакомиться с принципами формирования питающего напряжения, которое по электрическим сетям поступает к каждому потребителю.

Нормальное распределение потенциалов в розетках

Две фазы в розетке

Прежде чем разобраться в том, почему в розетках сразу две фазы, следует знать, что в квартиру по линии электропроводки подводится пара питающих жил, одна из которых называется фазной, а вторая – нулевой. Потенциал 220 Вольт действует только на одной из клемм розеток, а на второй он равен нулю. Убедиться в этом можно, если воспользоваться обычной индикаторной отверткой.

Наличие двух потенциалов (фазного и нулевого) – обязательное условие работы любой системы электроснабжения.

Если в розетке нет одной фазы или по какой-то причине пропал ноль – не удастся получить и разности их значений (220-0=220 Вольт), называемой напряжением. Поэтому если пропал ноль в розетках, и как его найти неизвестно – перед началом поисков следует ознакомиться с принципом формирования потенциалов. Намного сложнее ситуация, когда вместо нуля на второй клемме появляется еще одна фаза. Для устранения этой неисправности потребуется разобраться в причинах ее возникновения.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

  • Обрыв нулевого провода во входном щитке дома или квартиры.
  • Его повреждение на вводе или внутри распределительной коробки.
  • Нарушение контакта в подсоединении «нуля» только в одной розетке.
  • Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

При наличии неисправности только на вводе в конкретную розетку исчезновение нуля и появление второй фазы будет наблюдаться лишь в ней. Чтобы рассматриваемая ситуация сформировалась окончательно – напряжение попало на оборванный нулевой контакт – потребуется, чтобы оголившийся фазный провод случайно замкнулся на него.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов

Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

  • Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
  • Пропадет напряжение, подключенные бытовые приборы не будут работать.
  • Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

В рассматриваемой ситуации также перестанут работать все или только подключенные к данной распредкоробке выключатели света. Объясняется это тем, что на подводимом к люстре нулевом проводе, связанном с соответствующим контактом розетки, появится фазный потенциал, а разность напряжений станет равной нулю.

Рекомендации по устранению неисправности

Примеры обрывов нуля

Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.

Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:

  1. Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
  2. Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.
  3. При обнаружении явного обрыва (плохого контакта) входящего или отводимого от коробки провода необходимо восстановить разорванную цепь, воспользовавшись простейшим инструментом – паяльником или отверткой.
  4. Если неисправность проявилась только на одной из розеток, следует снять ее крышку и внимательно обследовать все контакты.
  5. При обнаружении ослабленного крепления на нулевой клемме необходимо подтянуть его, воспользовавшись отверткой.

Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».

Лишь при условии выполнения соответствующих инструкций можно устранить обнаруженную неисправность, наблюдаемую во всех, половине или только в одной розетке. Появление двух фаз, независимо от общего количества задействованных розеток, чаще всего возникает при нарушении правил пользования бытовыми электротехническими изделиями.

Две фазы в розетках: 4 типовых причины

Начинающий электрик попадает в «ступор», когда сталкивается с нестандартной ситуацией при поиске неисправностей и проверке напряжения однофазным индикатором.

Он может обнаружить две фазы в розетках и сразу задумывается, почему так происходит. Ведь в квартиру приходит всего 2 рабочих потенциала: фазный и нулевой. Откуда появился еще один, третий?

Именно эту ситуацию из четырех причин с подробными схемами я и разбираю в статье дальше.

Содержание статьи

Практически во всех квартирах можно найти емкостной, чаще всего китайского производства, индикатор напряжения. Именно им и пользуются все домашние мастера. Однако надо хорошо представлять те процессы, которые при этом происходят.

Как работает индикатор напряжения: краткое пояснение

Для проверки потенциала фазы наконечник индикатора отвертки устанавливают в гнездо проверяемой розетки, а пальцем касаются свободного контактного гнезда на его корпусе.

Как работает индикатор напряжения

Внутри указателя последовательно смонтирован высокоомный резистор и неоновая лампочка или светодиод. Токоограничивающее сопротивление снижает ток через эту цепочку до безопасной для тела человека величины, но достаточной для свечения индикатора.

Дальше по руке, телу и обуви ток стекает на землю и по ней возвращается на трансформаторную подстанцию, образуя замкнутый контур.

Если индикатором коснуться потенциала нулевого провода, то его очень маленькая величина не сможет вызвать свечение индикаторной лампочки, что и служит основной причиной заявить, что на нем нет опасного напряжения.

Однако на практике встречаются ситуации, когда при возникновении неисправностей в бытовой проводке, работая емкостным индикатором напряжения, домашний мастер замечает опасный потенциал там, где он, по его мнению, быть никак не может.

2 фазы в розетках однофазной проводки: 3 возможных причины

Объясняю последовательно, что может произойти при обрыве нулевого потенциала по разным причинам:

  1. внутри вводного квартирного щитка;
  2. в распределительной коробке или около нее;
  3. при пробое изоляции скрытой в стене проводки с повреждением нулевого провода и его замыканием на фазу.

Разбираю их более подробно с поясняющими схемами.

Причина №1. Повреждение контактов на вводе в квартиру или дом: как создается и чем опасно

Хотя это уже редкость, но в старых деревянных домах еще встречаются вводные щитки, которые защищены не автоматическими выключателями, а электрическими пробками с предохранителями.

Вот такие раритеты до сих пор работают в сельской местности по схеме заземления TN-C. Через две пробки в дом подается напряжение от питающей линии электроснабжения.

Вместо пробок можно встретить автоматический выключатель ПАР, но принцип пропадания потенциала нуля он не изменяет.

Дело в том, что при возникновении аварийной ситуации, связанной с созданием короткого замыкания или перегрузки отгорает тот предохранитель, плавкая вставка которого более чувствительна. Процесс случайный, предвидеть невозможно.

Электрическая цепь разрывается, а аварийный ток прекращает свое опасное воздействие.

Рассмотрим случай, что произойдет, когда отработал предохранитель нуля, а не фазы. Этот же случай характерен для более новой схемы с автоматическим выключателем, если повреждена цепь нулевого проводника в месте его подключения к сборной шине.

Отгорел ноль

Из-за нарушения правил монтажа электропроводки в квартире может быть поврежден электрический контакт провода.Он же может просто отгореть при плохом зажатии винтов крепления на клемме в месте подключения. Встречаются такие ляпы и у современных монтажников.

Электрический контактПлохой контакт

Приходилось видеть случаи, когда монтеры срезают изоляцию острым ножом, вращая его вокруг металлической жилы, наносят на ней царапины. В ослабленном месте она легко обламывается после нескольких загибов.

Есть мастера, которые до сих пор снимают изоляцию бокорезами или пассатижами вместо специальных приборов — стрипперов. Тяжело переубеждать таких работников. Они себе на уме. Беда в том, что от их ошибок страдают другие люди.

При таком обрыве провода потенциал нуля будет отсутствовать в схеме, а фазы дойдет до всех подключенных потребителей, включая розетки и лампочки.

Обращаю внимание, что все электрические потребители квартиры жестко подключены к нулевой шине квартирного щитка.

Если где-то в розетке что-либо включено, а это в первую очередь холодильник или морозильник, а также, микроволновка и другая техника, то через внутреннее сопротивление этого оборудования потенциал фазы проходит на сборку нулевой шинки, а далее ко всем контактам розеток.

Для более наглядного примера показал на картинке этот случай лампочкой с включенным выключателем. Светиться она, конечно, не будет (нет достаточных условий для действия закона Ома), но обходную цепочку для проникновения потенциала фазы создает.

Надеюсь, что объяснил, почему 2 фазы в розетках показывает емкостной индикатор напряжения при исчезновении потенциала нуля на вводе в квартиру.

Проблема возникает на всех коммутационных точках квартиры или частного дома.

Причина №2. Обрыв нуля внутри распределительной коробки или за ней

Типовая схема старой одноквартирной проводки создавалась с распаечными коробками, которые позволяют значительно экономить расход кабеля и проводов. Да и сейчас этот способ еще широко применяется монтажниками.

Когда нарушится контакт провода нуля в распределительной коробке, то на розеточный блок в оба контактных гнезда может пройти фаза:

  • по своей цепочке она и так подводится;
  • а на второй контакт поступит через подключенный потребитель, как в предыдущем случае на вводе.

В масштабе всей системы электроснабжения эта картинка выглядит так.

Более подробно изобразил этот случай для лучшего понимания через цепочку освещения.

Обрыв нуля

Индикатор опять будет светиться в обоих положениях. Секретов здесь нет, неисправность скрыта в плохом, некачественном соединении проводов между собой. Придется искать это место и делать подключение правильно.

Причина №3. Замыкание нулевого и фазного провода при пробое изоляции с обрывом нуля в розеточном блоке

Подзаголовок получился сложным, но этот случай очень просто объяснить.

2 фазы в розетке обрыв нуля

Домашний мастер не всегда держит в своей памяти все события, где-то да ошибается. Ему периодически приходится сверлить стены для крепления мебели, светильников, картин, других предметов.

Не все думают и знают, где и как проложена проводка, под какими углами выполнены кабельные магистрали. Опять же, не все приборы поиска скрытой проводки работают правильно, да и мало кто ими пользуется.

Вот и попадают сверлом дрели или перфоратора в провод, создавая короткое замыкание, которое отключает автоматический выключатель.

После извлечения сверла один из проводов, например, нулевой, может быть оборван и отключен. А дальше при проверке напряжения емкостным индикатором от оставшейся подключенной нагрузки опять будет показано 2 фазы в розетках.

Здесь же возможна ситуация, когда в розетках нет подключенной нагрузки, но оборванный провод нуля касается фазного прямо в стене или на корпусе розеточного механизма. Все это надо проверять и осматривать.

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

  1. безопасно прозвонкой — на полностью обесточенной электропроводке;
  2. под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

  • залипания контакта выключателя;
  • отключения не того участка цепи;
  • наличия «хомутов» в схеме;
  • других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Прозвонка проводки

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

Проверка напряжения

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Почему обрыв нуля трехфазной схемы создает самый опасный режим и как от него защититься

Преимуществом и одновременно недостатком бытовых однофазных цепей является то, что они все взаимосвязаны и объединены в общую трехфазную схему от питающего трансформатора.

А не ней используется общий ноль (нейтраль), по которому протекают токи всех трех фаз. Он требует очень надежного подключения на вводе в здание, да и на всем протяжении воздушной или кабельной линии.

Однако провода иногда отрываются при неблагоприятной погоде и стихийных бедствиях. Да и качество монтажа иногда страдает, как показано на фото, кочующего по интернету сурового русского светодиода. На нем высокое переходное сопротивление вызвано не достаточным усилием затяжки резьбового соединения.

Суровый русский светодиод

Встречаются другие дефекты, связанные с подключением алюминиевых жил.

Суровый русский светодиод

Такой монтаж часто приводит к перегреву провода, отгоранию ноля с разрывом цепи и перераспределением потенциалов напряжения на подключенных потребителях.

Каждые две квартиры здания оказываются последовательно подключенными под линейное напряжение 380 вольт.

Их общее сопротивление складывается и создает единый ток нагрузки, который обеспечивает в каждой квартире свое напряжение (схема делителя).

Поскольку у одного хозяина может работать только холодильник, а у другого дополнительно большое количество мощных электроприборов, то один из них окажется подключенным практически под 380 вольт, а второй не получит почти ничего из-за смещения нейтрали

Обрыв нуля в трехфазной сети

В одной квартире погорит холодильник, морозильник и вся подключенная бытовая техника, а в другой возникнут неисправности, связанные с недополучением электроэнергии.

Все эти процессы проходят очень быстро, буквально за считанные секунды. На них человеку сложно среагировать отключением коммутационных аппаратов: мало времени.

Исправить положение дел и спасти свою технику могут только автоматические защитные устройства. Эту функцию выполняет реле контроля напряжения РКН. Оно быстро отключает питание при отклонении напряжения выше или ниже допустимого уровня.

Реле контроля напряжения

Обрыв нуля трехфазного электроснабжения устраняют не домашние мастера, а специалисты, обслуживающие промышленные электроустановки. Это их зона ответственности.

Владелец видеоролика Заметки электрика популярно объясняет, как появляются две фазы в розетках. Рекомендую посмотреть.

Жду ваших вопросов в разделе комментариев.

Как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост - щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

как найти фазу и ноль индикаторной отверткой

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

  1. Многофункциональная отвертка Safeline.
  2. MS 18.
  3. Lek ОП 1.
  4. Lek ОП 2Э.
  5. ВМ 1141 220 250В.
  6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

  1. Индикаторная отвертка показывает фазу или ноль.
  2. Определение скрытой проводки бесконтактным способом.
  3. Определение места обрыва кабеля.
  4. Определение полярности элементов питания.
  5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

  • сначала проводка обесточивается;
  • провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
  • после чего необходимо включить электричество;
  • щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
  • тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

  • желто-зеленый провод является заземлением;
  • цвет провода фазы - черный;
  • ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

как работает индикаторная отвертка

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

на индикаторной отвертке светится фаза или ноль

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки - к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

отвертка индикаторная инструкция

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

  • взять индикаторную отвертку необходимо непосредственно за щуп;
  • металлическую пластину нужно приложить к проводу;
  • если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

  1. Необходимо убедиться в отсутствии короткого замыкания - для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует - значит, короткого замыкания нет.
  2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.индикаторная отвертка показывает фазу или ноль
  3. Его нужно пометить маркером. Затем нужно узнать расположение - где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
  4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

фаза цвет провода

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

  1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
  2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
  3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

как определить где фаза а где ноль

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

  1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
  2. Использование поврежденной отвертки строго запрещается.
  3. Запрещается использовать устройство без винта.
  4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
  5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

В розетке две фазы – что делать и как устранить повреждение

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке. Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:

Схема подключения розетка-выключателя-лампочка

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Повреждение цепи

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является обрыв нуля. Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Электрический щиток на этаже

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Квартирный щит

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить соединение проводов.

Распредкоробка фото

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с нулевой шиной.

Керамические пробки на вводе

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, как защитить проводку от грызунов, мы рассказывали в соответствующей статье.

Рекомендуем просмотреть видео, на котором наглядно предоставлена неисправность:

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Использование мультиметра для проверки электропроводки

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки. Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

Как определить фазу и ноль индикаторной отверткой

индикаторные отвертки

Каждый электрик знает, как определить фазу и ноль индикаторной отверткой, но не всегда есть возможность пригласить специалиста, если в доме пропало электричество. В таком случае первоначальную диагностику можно провести самостоятельно, ведь фазный пробник это очень простое устройство, не требующее для своего использования специальных знаний.

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

устройство индикаторной отвертки

Самый простейший прибор состоит из таких компонентов:

  • Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
  • Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
  • Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
  • Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
  • Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
  • Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Принцип работы простейшей, пассивной индикаторной отвертки

простейшая индикаторная отвертка

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные, активные индикаторные отвертки

индикаторная отвертка с 3 режимами работы

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

использование отвертки индикатора

инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
  • Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Нюансы использования индикаторной отвертки

Чтобы понимать как правильно пользоваться индикаторной отверткой, надо всегда помнить про недостатки этого прибора:

  1. Первое и главное правило – всегда и везде, перед тем как найти фазу и ноль, надо проверять работоспособность устройства. Понятно, что если индикаторная отвертка неисправна, то в лучшем случае просто будет неправильно определена неисправность, а в худшем можно получить удар током.
  2. Пробник показывает наличие или отсутствие напряжения на конкретной поверхности проводника. Если тока нет на разъемах розетки, это не значит, что его нет в проводе, который к ней подходит – мог подгореть контакт или сам провод. Поэтому проверять надо все участки цепи.
  3. Индикация происходит и при наличии меньшего напряжения, чем должно быть в сети. Это значит, если контакт возле счетчика подгорел частично и все-таки пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
  4. При определенных обстоятельствах отвертка может реагировать на так называемые токи наводки, показывая наличие напряжения там, где его нет.
  5. Если фазовый тестер показывает что сейчас напряжения в сети нет, то это не значит, что оно там не может появиться в ближайшие минуты. Если надо разобрать розетку, то в обязательном порядке перед этим надо отключить вводной автомат или выкрутить пробки.

Еще одно видео 6-ти минутное видео с рассказом об использовании индикаторных отверток различных типов:

Как итог – пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому у нее соответствующая прочность.

Устройство и работа тестера сети

Тестер фазы, линии или электрической сети - как это работает?

Что такое тестер фазы или сети?

Фаза, электрическая сеть или тестер линии - это основной инструмент, который используется для проверки и идентификации Фаза / под напряжением / под напряжением или Положительный (+) провод / провод в электрической установке, также известный как напряжение или детектор тока.

Тестер фаз или линий также называется Neon Screw Driver или Test Pin .

Полезно знать: Фаза, Линия, Горячий, Активный и Положительный - это те же термины, которые используются для отдельного объекта.

Конструкция тестера фазы или линии

Ниже приведены основные части типичного тестера фазы или линии.

Internal Parts of a Phase Line-Tester Internal Parts of a Phase Line-Tester Внутренние части тестера линии фаз

1). Металлический стержень и горлышко

Это цилиндрический металлический стержень. Плоский конец (горлышко) используется в качестве отвертки или прикосновения к электрическим проводам / проводам для поиска фазных или токоведущих проводов, а другой конец соединяется с сопротивлением, неоновой лампой, элементом и металлическим винтом с головкой соответственно.Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолированным пластиком для изоляции, кроме горловины.

2). Корпус и изоляция

Все эти компоненты (резистор, неоновая лампа, элемент или металлическая пружина и металлический винт с головкой) покрыты прозрачным изолированным корпусом из пластика. Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолированным пластиком для изоляции, кроме горловины.

3).Резистор

Резистор - это элемент, который препятствует прохождению через него тока. В тестере фазы или линии резистор подключается между цилиндрическим металлическим стержнем и неоновой лампой для предотвращения высокого тока и снижает его до безопасного значения для защиты неоновой лампы. Без резистора большой ток может повредить неоновую лампу. Более того, использование этого инструмента без резистора может быть опасным.

4). Неоновая лампочка

Неоновая лампа подключается между сопротивлением и элементом (металлической пружиной).Используется как лампочка индикатора фазы. Когда через него протекает небольшой ток, неоновая лампочка начинает светиться. Из-за неоновой лампы тестер фазы или линии также называется Neon Screw driver .

5). Элемент (металлическая пружина)

Элемент (металлическая пружина) используется для соединения неоновой лампы и металлического винта с головкой.

6). Металлический винт с головкой и зажим

Металлический винт с головкой под ключ используется для фиксации всех компонентов внутри паза фазового тестера.Кроме того, металлический колпачковый винт соединяется с пружиной (элементом), а пружина (элемент) затем соединяется с неоновой лампой. Кроме того, зажим используется для удержания фазометра в кармане.

How does an Electric Phase or Line Tester work Construction Working of Mains Tester How does an Electric Phase or Line Tester work Construction Working of Mains Tester Конструкция Работа тестера сети

Работа тестера фазы или линии

Когда мы касаемся рта (плоского конца металлического стержня) тестера фазы или линии оголенным проводом под напряжением / горячим проводом, тогда как один из наших пальцев касается металлический винт с головкой или зажим тестера фазы / линии, тогда цепь замыкается и ток начинает течь по металлическому стержню, следовательно, неоновая лампочка внутри сетевого тестера светится.

Металлический стержень подключен к резистору, который снижает высокий ток до безопасного значения. Сниженный ток проходит через неоновую лампу, которая подключена к (металлической пружине). Металлическая пружина соединена с металлическим винтом с головкой под ключ, который контактирует с нашими пальцами. Очень слабый ток проходит через наше тело на землю и замыкает цепь. Когда цепь замыкается, начинает течь ток и начинает светиться нить неоновой лампы. Это указывает на то, что провод, которого коснулся тестер фазы / линии, является фазой / линией / горячим.

Если мы выполняем то же действие, что упомянуто выше, и неоновая лампа не светится, это означает, что это нейтральный (-) провод / проводник, или в фазном проводе нет сетевого питания, или фазный провод оборван посередине.

Using Phase Tester as Line Indicator Using Phase Tester as Line Indicator Использование фазометра в качестве индикатора линии

Меры предосторожности

  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать на электричестве только в присутствии лиц, имеющих хорошие знания и практические навыки работы с электричеством.
  • Не прикасайтесь к обрыву провода / проводника, даже тестер показывает отсутствие фазы или горячего питания.
  • Используйте тестер линии только с 100–500 В.
  • Не используйте тестер фазы или линии с высоким напряжением.
  • Не ударяйте по ручке тестера Line, иначе неоновая лампа или элемент могут повредить его.
  • Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Электричество - наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

.

Что такое индикатор чередования фаз? - Определение, вращающиеся и статические типы

Определение: Инструмент, используемый для определения последовательности трехфазной системы, известен как индикатор последовательности фаз. Изменение последовательности подачи питания меняет направление вращения станка. Из-за чего пострадает вся система снабжения. Для правильного подключения важно знать последовательность фаз, которую можно выполнить с помощью индикатора последовательности фаз.

Что такое последовательность фаз?

Последовательность фаз - это порядок фаз, в котором многофазная система достигает своего максимального значения. Считайте, что R, Y и B - три фазы системы электроснабжения. Фазовый угол между тремя фазами можно определить, разделив общее количество фаз на 360 °. В трехфазной системе фазы разделены на угол 120 °.

Формы сигналов для трех фаз показаны на рисунке ниже.

phase-sequence-image

Приведенные ниже уравнения представляют значение каждой фазы.

phase-sequence-waveform Типы индикатора чередования фаз

Индикатор чередования фаз бывает двух типов. Их

  • Вращающийся тип
  • Статический тип

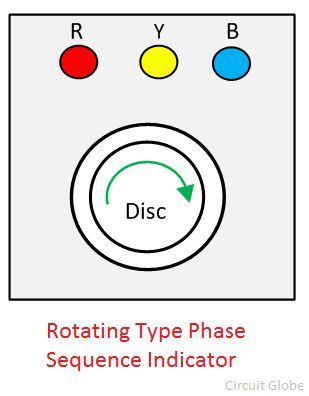

Поворотный индикатор чередования фаз

Индикаторы чередования фаз вращающегося типа показывают направление чередования фаз путем вращения диска, расположенного в центре прибора. Он имеет три клеммы, которые подключаются к клеммам измерительных устройств.

Принцип работы вращающегося индикатора последовательности фаз аналогичен принципу работы асинхронного двигателя .Катушки асинхронного двигателя соединены звездой. Чередование фаз источника питания - RYB. Когда питание подается на катушки двигателя, в катушках индуцируются вращающиеся магнитные поля. Это вращающееся магнитное поле индуцирует вихревую ЭДС в алюминиевом диске.

phase-sequence-indicator-rotating-type Вихревая ЭДС вызывает вихревой ток в диске. Взаимодействие вихревого тока и вращающегося магнитного поля создает крутящий момент, из-за которого диск начинает вращаться.

Направление диска показывает последовательность фаз в системе питания. Если диск вращается по часовой стрелке, последовательность фаз - RYB. Направление алюминиевого диска против часовой стрелки обусловлено обратным чередованием фаз.

Статический индикатор чередования фаз

Статические индикаторы чередования фаз состоят из двух ламп и индуктора. Устройство, чья последовательность фаз обычно известна, подключается к статическим индикаторам последовательности фаз. Если лампа 1 тусклая, а лампа 2 светится ярко, то последовательность фаз питания RYB.static-type-phase-sequence-indicator Если лампа 1 горит ярко, а лампа 2 тусклая, в устройстве имеется обратная последовательность фаз. Яркость лампы зависит от падения напряжения на ней. Работу источника питания со статической последовательностью фаз легче понять с помощью следующего анализа.

Пусть последовательность фаз питания - RYB, а соотношение фаз относительно напряжения - V RY , V BY и V RB , как показано на рисунке ниже.

phase-shift-indicator-static-1

phase-sequence-indicator-equations-1

static-phase-sequence Уравнение дает значение текущего phase-sequence-indicators-equation-2

.

Как проверить правильность подключения динамиков

A simple speaker phase test Любая система хороша ровно настолько, насколько хорошо ее самое слабое звено, и аудиосистемы, безусловно, не являются исключением из правил. Предполагая, что ваша музыкальная система издает достаточно приятные звуки, вы, возможно, никогда не перестанете задумываться над ней, но с помощью нескольких простых тестов вы можете проверить, правильно ли подключены ваши динамики и что вы извлекаете из них максимум пользы. ваша система.

Для подключения динамиков к системе Hi-Fi обычно требуется всего несколько кабелей.Вы не могли бы подумать, что перепутать эти кабели будет большой проблемой, не так ли, если ваша музыка воспроизводится нормально и из системы не выходит дым?

Что ж, в большинстве случаев вы были бы правы, при простом микшировании каналов наиболее вероятным будет , но если у вас есть реальный талант вернуть вещи на передний план, то вы можете подключить свои динамики к выходу . -of-phase , который, хотя и не причинит никакого вреда, определенно не поможет вам извлечь максимальную пользу из вашей системы.

Эти потенциальные проблемы легко обнаружить с помощью нескольких простых тестов, и, к счастью, соответствующие средства их устранения также просты.

Левая и правая проверки

По большому счету, перепутать ваши левый и правый динамиков не является большой проблемой. Если ваши левый и правый динамики перепутаны, ваша музыка все равно будет звучать в прекрасном стерео (при условии, конечно, что вы слушаете стереодорожку), просто то, что должно выходить из левого динамика, - это фактически выходит из правого динамика и наоборот.

Продюсеры звукозаписи и инженеры микширования тратят недели на микширование и продюсирование альбома, и как часть процесса они решают, где в миксе разместить определенные инструменты. Итак, если у вас есть любимый трек, в котором инструмент панорамируется на (музыка говорит о стереопозиционировании звуков) с одной стороны, разве вы не предпочли бы слушать его так, как задумал исполнитель, а не топтаться наизнанку?

Ты бы стал? Хорошо.

Затем попробуйте следующие два довольно очевидных теста на своей музыкальной системе.Слушая тест левого динамика , вы должны услышать голос Винни, исходящий из левого динамика (или наушников) только и наоборот для теста правого динамика.

Тест левого динамика:

[powerpress url = ”https://www.richardfarrar.com/audio/left.mp3 ″]

Или, скачать : left.mp3 [ 0 ’04”, 68kB ]

Тест правого динамика:

[powerpress url = ”https: // www.richardfarrar.com/audio/right.mp3 ″]

Или, скачать : right.mp3 [ 0 ’04”, 80kB ]

audio connectors Если что-то пойдет не по плану, то у вас либо перепутаны динамиков, проводов (или неправильно соединены наушники), либо аудиокабель ( показан справа ) от вашего воспроизводящего устройства. к усилителю перешли.

Обычно аудиокабелей (в отличие от кабелей громкоговорителей) имеют цветовую маркировку: красный штекер идет к красному разъему и белый к белому на каждом конце кабеля.

Вам нужно будет проверить проводку вашей системы, при необходимости перемонтировать, а затем повторить два теста, чтобы убедиться, что оба канала работают и в правильном порядке.

На следующей схеме показано, как подключить динамики к усилителю: speaker connections

Проверка баланса

Теперь, когда вы счастливы, что у вас разобрались с левыми и правыми, следующая вещь, которую нужно проверить, - это баланс динамиков .

Когда вы слушаете следующий тест, поместите голову как можно посередине между двумя динамиками; Вы должны услышать Винни, исходящий из мертвых в центре ваших динамиков.В этом случае вы слышите равных Винни из , оба динамика .

Проверка центральной балансировки:

[powerpress url = ”https://www.richardfarrar.com/audio/centre.mp3 ″]

Или, скачать : centre.mp3 [ 0 ’04”, 67kB ]

Если звук Винни идет слева или справа от центрального положения, вам может потребоваться проверить, есть ли в вашем усилителе или системе регулятор баланса .Если это так, убедитесь, что регулятор баланса находится в центральном положении .

Если после проверки контроля баланса все по-прежнему звучит односторонне, у вас может быть более серьезная проблема с вашей системой, которая требует исследования или профессионального внимания. Это может быть так же просто, как грязное соединение или хитроумный соединительный кабель , или, если дела обстоят хуже, это может быть более укоренившаяся проблема с электроникой или динамиком.

В качестве альтернативы, если вы не можете определить, что звук явно исходит из центра, у вас может быть проблема с фазированием…

Тест фазы динамика

Проблема с фазированием с динамиками очень просто исправить, но она может значительно ухудшить звуковые характеристики вашей системы.

Попытаться описать, как звучат динамики не в фазе, немного сложно, если вы не испытали это на собственном опыте. Вы, вероятно, услышите значительно на басов меньше, и вместо того, чтобы создавать сильное центральное изображение, кажется, что звук остается в динамиках, что делает звучание скорее отключенным .

Послушайте следующее, и вы сможете сами почувствовать разницу:

Проверка фазы динамика:

[powerpress url = ”https: // www.richardfarrar.com/audio/out-of-phase.mp3 ″]

Или, скачать : out-of-phase.mp3 [ 0 ’07”, 128kB ]

Если вышеприведенный тест звучит отлично, но предыдущий тест центрального канала звучал очень странно, то ваши динамики не в фазе.

Устранение проблемы

К счастью, хотя эффект может быть довольно странным, исправить это действительно просто.

speaker terminals Выберите динамик , но не оба , это нужно сделать только на один динамик .Теперь поменяйте местами два провода на задней части динамика. Обычно динамик имеет два подключения; один черный (отрицательный или - разъем) и один красный ( положительный или + разъем).

Вот и все, работа сделана. Теперь послушайте center / balance test и phase test еще раз, чтобы убедиться, что у вас все работает, черт побери.

Сядьте и расслабьтесь

Теперь, когда у вас есть динамики, подключенные правильно с левым и правым уголками, где они должны быть, и без каких-либо странных не совпадающих по фазе эффектов, вы можете лечь, поднять ноги и послушать мой последний подкаст , хорошо зная свою работу сделано.

У вас не было проблем; отлично, так что нет причин не слушать мой последний подкаст ! 🙂

,

Телевизионные технологии | Как телесигнал попадает к зрителям

Для производства телевидения вам нужны специальные телекамеры и микрофоны, которые улавливают видео- и аудиосигналов. Три основных цвета - красный, синий и зеленый - можно смешивать вместе, чтобы получить любой другой цвет.

Телевизионный сигнал передается по проводу к антенне , которая часто находится на высокой горе или в здании. Сигнал транслируется по воздуху как электромагнитная волна .Эти волны могут распространяться по воздуху со скоростью света, но не на очень большие расстояния . Хороший сигнал может быть , получено примерно до сотни км.

телеканалам предоставляется определенных частот , на которых они передают своих передач. Эти частоты очень высоки, и не должны мешать другим сигналам, распространяющимся в воздухе. В некоторых областях ретранслятор вышек должен усилить сигнал и передать его следующему передатчику.

За последние несколько лет цифровых сигналов заменили аналоговыми вещательными. У них много преимуществ . Качество изображения лучше, и они могут нести больше данных. Телевизионные изображения могут передаваться в новом качестве, называемом высокой четкостью (HD).

Дома антенна или спутниковая тарелка принимает сигналов, а преобразует их для создания изображения.

Как передаются телевизионные сигналы

Как телепрограммы попадают к зрителям.

Телепрограммы попадают к зрителям тремя способами.

  • Телевизионные сигналы могут транслироваться через передатчик, большую структуру , которая отправляет аудио- и видеосигналы в дома людей. Вы получаете этих сигналов через антенну , которая, подключенная с помощью кабеля, передает этот сигнал на ваш телевизор и преобразует его в изображение.
  • Кабельное телевидение доставляет сотни телеканалов в дома зрителей через серию кабелей.Некоторые каналов специализируются на определенных областях, таких как фильмы, другие транслируют спортивные или документальные фильмы.
  • Спутниковое телевидение появилось в 1980-х годах. Зрители получают своих телевизионных сигналов непосредственно от одного или нескольких спутников, находящихся на геостационарной орбите . Вам понадобится тарелочная антенна , чтобы принимал таких программ.

How TV signals are transmitted Телевизор - содержание

How TV signals are transmitted Телевидение - онлайн-упражнения

Слов:

  • преимущество = хорошие стороны
  • антенна = антенна; структура, которая используется для отправки и приема ТВ сигналов
  • усилить = усилить
  • аналог = с использованием волны в исходной форме
  • антенна = длинная тонкая полоса, используемая для приема и отправки сигналов
  • основной = основной
  • вещание = отправить телевизионный сигнал
  • захват = получить
  • нести = принести
  • определенный = специальный
  • канал = телеканал
  • цифровой = с использованием системы единиц и нулей
  • блюдце = форма чаши
  • расстояние = из одного места в другое
  • электромагнитная волна = волны, вызванные электричеством и магнитным полем
  • Emerge = подходить, запускать
  • частота = количество волн, которые проходят любую точку за одну секунду
  • геостационарная орбита = спутник, который находится в фиксированном положении над землей и вращается вместе с ней
  • мешают = путают с
  • получить = получить
  • релейная вышка = структура, которая принимает сигнал и отправляет его в другую вышку
  • заменить = обменять на что-то другое
  • специализироваться = сфокусироваться на
  • конструкция = здесь: высокий металлический предмет
  • преобразовать изменение в
  • передача = широковещательная передача, передача
  • зритель = человек, который смотрит телевизор
  • провод = тонкий круглый кусок металла, который может передавать сигналы
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
