Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход для котла длительного горения. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода для твердотопливного котла, каждый из которых продуман до мелочей. В данном обзоре мы подробно расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов кладок дымохода, каждый из которых продуман до мелочей:

1-я конфигурация дымохода

2-я конфигурация дымохода

3-я конфигурация дымохода

4-я конфигурация дымохода

Содержание:

1. Особенности обустройства дымохода
2. Конструкция дымоотводного канала для твердотопливного котла
3. Основные требования к дымоходным каналам
4. Монтаж дымохода
5. Кирпичный дымоход для твердотопливного котла
6. Стальной дымоход
7. Сэндвич-дымоход

Особенности обустройства дымохода своими руками

Для выполнения данных работ вам не потребуются специальные знания и навыки печника. Реально выполнить работу самостоятельно. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы опираются на базовые знания из области физики.

Конструкция и технология монтажа всей системы отопления, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка установки дымохода на твердотопливный котел вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, уже чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа теплоносителя и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала и креплений:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края кровли с учетом угла ее наклона, специфика перекрытия и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо отметить, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Многих интересует вопрос, из чего сделать дымоход для твердотопливного котла? Агрегат для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода (отсеке) и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
3. Отверстие для ревизии. Через это выводное отверстие влага выделяется из отопительной системы посредством конденсатосборника.
4. Шибер. Шибером называют небольшой заслон, который устанавливается в дымоходе для эффективного контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

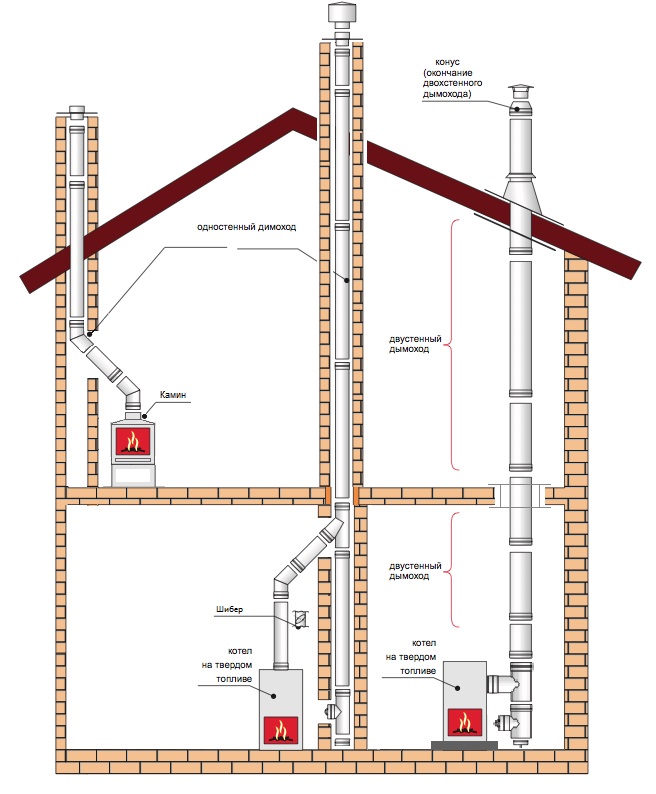

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла.

Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства огнестойкой дымоотводящей шахты прилагается к заводской инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех топочных моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности и защиты — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным компонентам предъявляются следующие требования:

1. Высота трубы обычно указывается в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при сооружении дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
2. Дымоход должен располагаться строго вертикально — только при соблюдении этого соответствия продукты сгорания топлива будут быстро, эффективно и в полном объеме выводиться за пределы помещения.
3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Зачастую мастера сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров и пожаробезопасность.

Специалисты рекомендуют внимательно выбирать место для монтажа зонта.  Делать это важно предварительно. Он устанавливается в области ветрового подпора. Найти соответствующую зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Как установить дымоход на котел

Сборка такой конструкции не представляет существенных трудности: просто тщательно зафиксируйте составные части дымохода одну над другой.

Выполнить правильный монтаж дымохода для твердотопливного котла можно двумя разными способами:

• По конденсату. Данная методика предусматривает установку определенных деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
• По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности, нормального функционирования, оба решения относятся к равнозначным.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных приборов с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у печи с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости и термоизоляции — такая система дымоотведения легко выдержит температуру нагрева до 900°С.

Говоря о недостатках агрегатов следует упомянуть быстрое разрушение — внутренняя поверхность стандартного кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем предельно подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход — подключение твердотопливного котла

Конструкции данного котлоагрегата одни из популярных, изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• практичные и удобные в обслуживании;

• простота проектирования в любых ситуациях;

• минимум конденсата — стальные трубы оптимально нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• отличная теплоизоляция;
• модели работают эффективно в жилых домах за счет своих функций;

• не подверженность деформациям;

• невысокая цена по сравнению с другими вариантами;

• моментальный монтаж/демонтаж/подключение укладки и возможность корректировки конструкции — при необходимости достаточно разобрать такой дымоход и добавить к нему нужные элементы, например, шибер;
• минимальное обслуживание.


Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью, мощностью и долговечностью (работают десятилетиями). Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании производителя «Теплодар» обладают большим опытом и рекомендуют потребителям для наших жаропрочных отопительных систем подходящие стальные дымоотводные каналы. Профессионалы окажут помощь в выборе правильного готового варианта.

Сэндвич-дымоход

Эта разновидность жаропрочного дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее плюсы:

1. Многослойная пожаробезопасная конструкция обеспечивает дополнительный эффект утепления дымоходного канала. Это, в свою очередь, значительно защищает трубу от конденсата.
2. Не подверженность коррозии.

3. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
4. Агрегаты оборудуются за короткий промежуток времени.

5. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности, отличаются повышенной работоспособностью.
6. Все приборы соответствуют заявленным характеристикам и изготовлены по нормам ГОСТа.


Конструкции этого устройства подходят для установки в здания, выполненных из любых материалов. Они максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем, комфортны для жильцов, надежные, быстро монтируются..

Конструкции сэндвич-дымоходов максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем. Именно поэтому таким изделиям отдают предпочтения многие владельцы.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже или замене дымохода. Мы реализуем новые конструкции марок из нержавеющей стали, как одностенные, так и двустенные (огнеупорные сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для изготовления дымохода своими руками или уточнить требования для монтажа определенной модели для качественного прогрева, узнать ее свойства, вы можете обратиться непосредственно к менеджерам нашего интернет-магазина и получить бесплатную консультацию. Вся информация доступна на сайте. В каталоге можно подобрать, заказать и купить подходящие модели.

Выполнить самостоятельный монтаж дымохода для котла длительного горения при наличии необходимых инструментов не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать, собрать дымоход, лучше доверить работу опытным профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Дымоход для твердотопливного котла: как сделать самостоятельно?

Одним из наиболее важных элементов локальной системы отопления является дымоход, так как без него функционирование котла невозможно. Выбирать и строить дымоход для твердотопливного котла нужно с соблюдением всех правил, так как от этого зависит не только эффективность отопления, но и безопасность жильцов дома.

Дымоход для котла – это элемент для отведения продуктов сгорания – газов, частичек сажи и копоти. Чтобы котел функционировал нормально, важно правильно построить этот элемент. Кроме того, трубу в процессе эксплуатации нужно будет периодически очищать от осевшей на стенках сажи и копоти. В противном случае процесс выведения наружу продуктов сгорания будет затруднен. Рассмотрим какие дымоходы для твердотопливных котлов можно использовать.

Содержание

Сила тяги – основная характеристика дымохода

Сила тяги – это основная техническая характеристика дымохода, отражающая производительность этого элемента отопительной системы. Характеризуется тяга скоростью передвижения продуктов сгорания по трубе. На силу тяги оказывает влияние ряд следующих факторов:

• диаметр и длина трубы;
• форма сечения;
• наличие на пути изгибов и колен.

Совет! Чтобы сила тяги была лучше, рекомендуется делать путь прохождения продуктов сгорания максимально прямым (без поворотов и изгибов), а диаметр трубы должен сужаться к выходу.

Характеристики работы

Качество работы дымохода можно измерить следующими характеристиками:

• Низкая тяга. Если сила тяги недостаточна, то топочные газы начнут поступать в помещение, в котором установлен котел. Если эти признаки отмечаются при работе котла, необходимо выключить агрегат, пересмотреть конструкцию и исполнение дымохода.

• Повышенная тяга. Если тяга излишне высокая, то в трубе слышится гудение или гул. В этом случае, тягу регулируют поворотом заслонки, добиваясь оптимальных показателей.

Материалы изготовления

Из каких материалов может быть сделана труба дымохода? Вот наиболее распространенные варианты:

• Кирпичный дымоход отличается устойчивостью к высоким температурам. Однако стенки трубы из кирпича нагреваются очень медленно, а это снижает КПД отопительного агрегата;

Совет! Делать кирпичный дымоход для твердотопливных котлов не рекомендуют. Дело в том, что труба из кирпича быстро разрушается под действием конденсата, образующегося при работе этих котлов.

• Обычная и нержавеющая сталь часто используется для устройства дымохода. Однако труба из обычного стального листа разрушается еще быстрее, чем дымоход из кирпича, поэтому лучше использовать сталь нержавеющую;

• Керамические материалы отличаются устойчивостью к высоким температурам и огню, в то же время не разрушаются под действием конденсата и внешних факторов;
• Стеклянные конструкции в нашей стране применяют чрезвычайно редко, так как они очень дороги и недостаточно практичны.

Совет! Рекомендуется выбирать трубу круглого или овального сечения, так как именно в этом случае будет обеспечен наиболее эффективный отвод газов. В элементах прямоугольного сечения образуются завихрения, поэтому на внутренней поверхности осаждается большое количество нагара и сажи.

Выбор лучшего варианта

Чтобы решить какой дымоход следует строить, нужно учесть такие параметры:

• температура газов, подлежащих отведению. Каждый из материалов имеет свой температурный максимум. Так, конструкция из нержавейки выдержит температуру до 800 градусов, труба из кирпича может быть использована при температуре газов до 900 градусов. Самые же термостойкими оказываются керамические элементы, выдерживающие до 1200 градусов;

• давление газов: дымоход может работать, как на естественной тяге, так и с наддувом;
• устойчивость материала к внешним воздействиям;
• устойчивость к коррозии при воздействии конденсата;
• расстояние до строительных конструкций. В нормах обязательно указывается расстояние, которое должно отделять трубу от перекрытия и прочих конструкций, собранных из легковоспламеняющихся материалов.

В большинстве случаев, дымоход для котлов на твердом топливе рекомендуется делать двухконтурным с прокладкой между контурами теплоизолирующего материала.

Особенности монтажа

Присоединение дымохода к котлу редко вызывает затруднения. Важно только убедиться в том, что диаметр трубы равен размеру выводного патрубка котла. Вот несколько правил, которые нужно будет соблюдать в процессе выполнения работ:

• все соединения систем обрабатывают специальным термостойким герметиком;
• если используются трубы разного диаметра, обязательно следует использовать переходники, иначе обеспечить герметичность соединения будет сложно;
• длина трубы не должно быть менее пяти метров, она обязательно должна выступать над уровнем конька;
• если нет возможности сделать трубу прямой, нужго следить, чтобы горизонтальные участки трубопровода не были длиннее одного метра;
• важно продумать возможность чистки трубопровода, для этого организуют специальные места доступа;

• важно обеспечить надежное крепление трубы, чтобы даже при сильном ветре избежать серьезной вибрации. Это необходимо не только для обеспечения бесперебойной работы котла, но и безопасности людей. Крепление к стене осуществляется с интервалом не более одного метра;
• при проходе трубы через перекрытие необходимо уложить дополнительный слой теплоизоляции;
• на конце трубы следует установить дефлектор или грибок, это необходимо для исключения попадания внутрь осадков и мусора;

Итак, дымоход для твердотопливного котла – это важный элемент системы отопления. От того насколько правильно сделана эта деталь будет зависеть эффективность работы топливного оборудования, а также безопасность жильцов дома, поскольку продукты горения при большой концентрации воздухе могут привести к отравлению. Кроме того, при нарушении противопожарных норм не исключено возникновение возгорания конструкций дома.

Как сделать дымоход для твердотопливного котла

Комплектация:

1. Дымоход котла — не для Деда Мороза;
2. Размер имеет значение;
3. Раздел ;
4. Высота ;
5. Будьте осторожны на поворотах;
6. Каждому свое;
7. Зачем дымоход «шуба»;
8. Ваша пожарная безопасность в ваших руках;

Спокойные зимние каникулы ближе к середине. Совсем скоро начнутся традиционные загородные посадки хлопот. Но пока на улице холодно, а впереди еще ожидаются февральские заморозки. Комфорт и уют в доме ассоциируются с теплом. А достаточно ли его в загородном доме, напрямую зависит от отопительного оборудования и его правильной установки.

Одним из важных элементов твердотопливного котла является дымоход. Соблюдение всех правил его монтажа – залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому рассмотрим, как сделать дымоход для твердотопливного котла.

Дымоход котла — не для Деда Мороза

Всем известно, что рождественский и новогодний персонаж Дед Мороз входит в дом, чтобы порадовать детей подарками, через дымоход.

Однако при устройстве дымохода для котла необходимо обратить внимание не на создание удобств для старого толстого парня в красной куртке, чтобы он удобно положил мешок с подарками, а на технические рекомендации производителем котла и Правилами пожарной безопасности.

Сжигание в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а в твердотопливных котлах в основном используется естественная, то есть их работа не слишком отличается от работы обычной печи. Итак, правильная конструкция дымохода – важная часть процесса монтажа оборудования.

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип работы которого основан на сжигании твердого топлива, первостепенное значение имеют размеры дымохода (а именно его сечение и высота).

Секция

Производители на своих устройствах делают трубу дымохода именно такой, а не другого размера, не потому что хотели, в наличии на складе трубы такого диаметра или поэтому котел имеет более изящный дизайн. Сечение дымохода зависит от объема топочной камеры и устройства котла. Поэтому не пренебрегайте значениями, указанными инженерами, и сужайте или расширяйте дымовой канал.

Если внутренний размер дымохода меньше требуемого, то продукты сгорания не успеют удалиться, и отопительный прибор начнет дымить, а пламя погаснет. Это как зайти в метро в час пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и если дымоход намного шире, чем нужно: поверхностные слои ламинарного течения дымовых газов по краям в чрезмерно свободном пространстве начнут закручиваться — возникает турбулентность.

Турбулентные завихрения тормозят основной поток газов, как следствие — снова плохая работа теплогенератора и дымление. В крайнем случае, если по каким-то причинам нет возможности установить дымоход нужного сечения, параметры можно изменить в меньшую или большую сторону в пределах 5-10% от рекомендуемых. И предпочтительнее — еще по-крупному.

Высота

Вторым важным параметром является высота дымохода. Тяга в трубе дымохода образуется за счет разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, а также сечение зависят от модели котла, его мощности и конструктивных особенностей, поэтому обязательно укажите производителя в паспорте изделия, например, в виде минимально допустимого ценить.

При расчете высоты трубы учтите, что кроме технических параметров котла на его бесперебойную работу влияет также конкретное расположение дома (преобладающий ветер, рельеф местности) и погода за окном. Летом и дождем тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высоты может быть недостаточно.

Как правило, для стандартных моделей котлов требуется минимальная высота трубы не менее 5 м. Эта длина обеспечивает необходимую тягу для возникновения вакуума.

На работу котла также влияет расположение выступающих элементов рядом с трубой, например, конька крыши. Высокий дизайн может создать ветровой подпор башни или даже необратимую тягу. Если дымоходная труба имеет большую высоту над крышей (выше 1200 мм), необходимо устроить растяжки, надежно зафиксировав конструкцию дымохода.

Будьте осторожны на поворотах

Тяговое усилие может потеряться и на поворотах: чем они больше и круче, тем усилие меньше, а значит тяжелее вывести продукты сгорания котла-он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант – вертикальный дымоход. Однако в действительности это условие обычно трудновыполнимо.

При проектировании расположения дымового канала старайтесь минимизировать повороты трубы — их должно быть не более трех. Если без них нельзя обойтись, предпочтительно делать изгибы швеллера под углом менее 90°.

Если без углов или горизонтальных участков расположить камин не получается, то фазу наддува обязательно вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонная секция поможет наладить тягу, и тогда дым уже пойдет «по накатанному» пути.

Разумеется, все элементы должны иметь надежное крепление к опоре и герметичное соединение между собой. Какой бы материал не был выбран для устройства дымохода, общий вес трубы очень значителен, поэтому опираться на котел не стоит. Монтаж дымохода следует производить с опорой на специальную консоль.

Каждому свое

Если в доме установлено несколько тепловыделяющих устройств, то для каждого устройства необходимо монтировать отдельный дымоход, либо их подключение должно осуществляться через общий компенсационный коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

Демонтаж дымохода в системе вентиляции не требуется. Устраивать дымоходную трубу следует так, чтобы ее выход находился выше вентиляционной трубы и располагался на определенном расстоянии от окон – не менее 400 мм.

Почему дымоход «шуба»

Труба дымохода может проходить внутри помещения, в стене или снаружи стены.

Если дымоходный канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют их движение, а потому ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Однако теплоизолированные трубы лучше использовать в случае прокладки трубы в помещении. Теплота уходящих газов в твердотопливных котлах уже максимально отбирается теплообменником, но это полезно для повышения КПД устройства.

Как уже было сказано, в твердотопливных котлах температура уходящих газов намного ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат все равно образуется. По этой причине дымоход котла всегда оснащается конденсатосборником — устройством, собирающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

При установке твердотопливного котла и дымохода помните, что даже самое высокотехнологичное устройство имеет внутри настоящий огонь. Соблюдайте правила выбора и установки дымохода и не забывайте регулярно его чистить — по крайней мере, перед началом каждого отопительного сезона. Для очистки от копоти и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных норм и правил пожарной безопасности при устройстве дымохода для твердотопливного котла убережет Вас от пожара и сделает работу с оборудованием комфортной, а обслуживание котла- долгосрочный и эффективный.

Как сделать дымоход для твердотопливного котла своими руками?

• Различия дымоходов
• Кирпич
• Керамика:
• Сталь
• Как выбрать дымоход?
• Увеличиваем КПД дымохода
• Стоковая видеозапись

В многоэтажках тепло появляется за счет специализированных организаций. Но если вы строите частный дом, то об отоплении в нем следует позаботиться самостоятельно. Сейчас очень популярны твердотопливные котлы. Для того чтобы их работа была безопасной и эффективной, требуется установка дымохода. Рассмотрим, как сделать дымоход для твердотопливного котла своими руками.

к оглавлению ↑

Отличия дымохода

Отопительные агрегаты различаются по своим свойствам, что необходимо учитывать при устройстве дымохода. Эти свойства неустойчивы из-за того, что они зависят от нестабильных факторов. Они представлены:

• Температура дымовых газов;
• Направление и сила ветра;
• Свойства воздуха.

Важно! Кроме того, топливо сгорает неравномерно, поэтому дымовые газы, поступающие в дымоход, имеют переменную температуру. Если для отопления используется уголь, то температура достигает 400-600 градусов, а если дрова — 70-300.

Основным отличием дымоходов являются их конструктивные особенности. Они могут быть:

• Наружного типа. В этом случае к стене дома присоединяется пристройка из керамического кирпича.
• Встроенные каналы из вертикального кирпича. Их размещают рядом с вентиляционными шахтами во внутренней стене, примыкающей к топочному помещению.
• Наружные цилиндрические дымоходы из стали. Они крепятся к стене или к металлической мачте.
• Вертикально направленные металлические трубы. Их установка осуществляется внутри здания.
• Стекло. Такой вариант не очень распространен, но такие дымоходы не подвержены высоким температурам и коррозии. Их самостоятельная установка практически невозможна, следует обратиться за помощью к специалистам.

Важно! В нашем отдельном посте вы найдете всю необходимую информацию, которая вам понадобится при установке твердотопливного котла.

к оглавлению ↑

Кирпич

Традиционно дымоход для твердотопливного котла делается из кирпича своими руками. Такой материал очень устойчив к высоким температурам. Однако кирпичный дымоход много весит, и это необходимо учитывать при возведении фундамента.

Важно! При выкладывании конструкции очень важно сделать все стыки полностью герметичными. Для этого потребуются определенные навыки.

Из минусов можно отметить то, что из-за прямоугольной формы и шероховатости кирпича на нем сильно оседает копоть, поэтому дымоход потом трудно чистить. Но огромный положительный плюс в том, что на таком материале не скапливается конденсат, поэтому стены не разрушаются.

Существуют правила кладки кирпичного дымохода:

• Кирпич используется только полнотелый.
• Фиксация выполняется с помощью обычного раствора из цемента и песка.
• Во избежание чрезмерного охлаждения выхлопных газов дымоход крепится к стене или монтируется в несущей стене.
• Если канал проходит через помещение без отопления, его необходимо утеплить негорючим теплоизоляционным материалом (чаще всего используют минеральную вату).
• Толщина стены должна быть более 120 мм.

к оглавлению ↑

Керамика:

• Такой материал выдерживает нагрев до 1200 градусов. Именно поэтому он такой прочный. Керамический дымоход очень легко чистить, так как его поверхность внутри гладкая.
• Для размещения такого дымохода используйте блочный или кирпичный канал.
В качестве теплоизоляции используется минеральная вата
• , за счет чего уменьшается количество образующегося конденсата.

Важно! Дополнительные конструкции не нужно возводить, если керамическая труба находится в металлической оболочке.

к оглавлению ↑

Сталь

Такие трубы имеют ряд преимуществ:

• Простой монтаж;
• Быстрый ремонт;
• Легкий вес.

Важно! Минимальная толщина стенки 1 мм. При этом труба не поддается высокой температуре и коррозии.

В состав такого дымохода входят две стальные трубы, вложенные друг в друга, разделенные слоем утеплителя. Поверхность внутри гладкая, поэтому конденсат стекает по ней беспрепятственно, находясь в патрубке, специально предназначенном для его отвода.

к оглавлению ↑

Как выбрать дымоход?

Прежде чем решить, какой дымоход лучше для твердотопливного котла, необходимо обратить внимание на ряд критериев:

• Тяговое усилие. Этот показатель определяет, насколько производительным будет котел. Тяга зависит от сечения трубы, ее высоты, наличия в ней колен. Наибольшая тяга наблюдается в прямых трубах, высота которых не менее пяти метров.

Важно! Если в трубе отчетливо слышен высокий гул, для его регулировки используется специальный демпфер. Если тяга слабая, в помещении появляется дым и запах.

• Конструкция дымохода. За счет шероховатости и изгиба уменьшается тяга, так как меняется траектория движения дымовых потоков.
• Секция дымохода. Наиболее эффективны круглые и овальные дымоходы, показатели прямоугольного диаметра ниже.

Важно! Чтобы определить, как правильно сделать дымоход для твердотопливного котла, необходимо учитывать температуру дымового потока, так как у каждого материала есть предел нагрева.

к оглавлению ↑

Увеличиваем КПД дымохода

Чтобы монтаж дымохода для твердотопливного котла прошел успешно, еще на этапе разработки необходимо соблюдать ряд требований:

• Учет всех требований пожарной безопасности.
