Строительные леса своими руками — 2 варианта, инструкции!

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Строительные леса своими руками

Содержание статьи

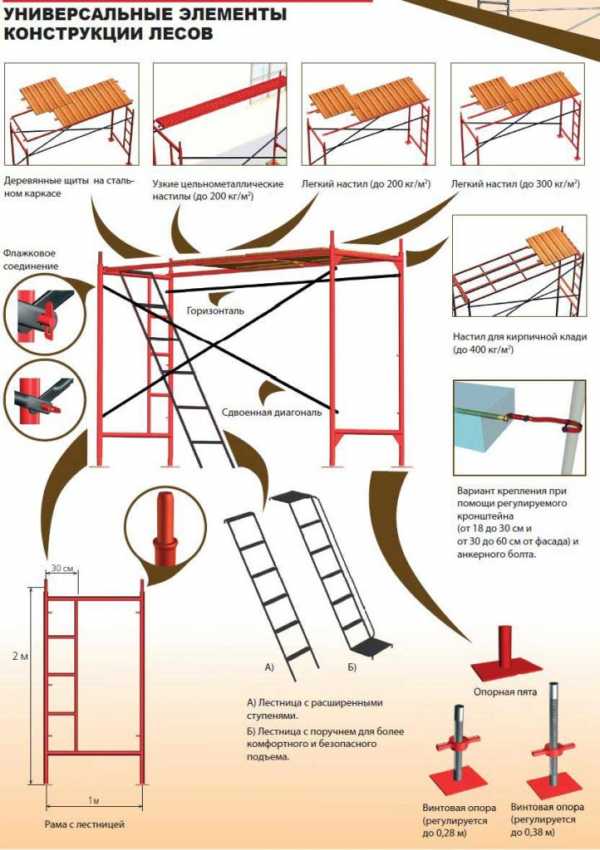

Конструкция и виды лесов

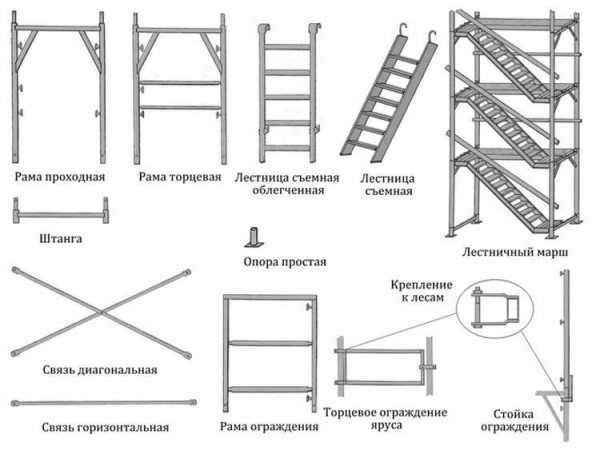

И деревянные, и металлические леса имеют одинаковые элементы:

  • опорные стойки;
  • лестницы;
  • настилы и перемычки для него;
  • ограждающие перила;
  • упоры;
  • горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

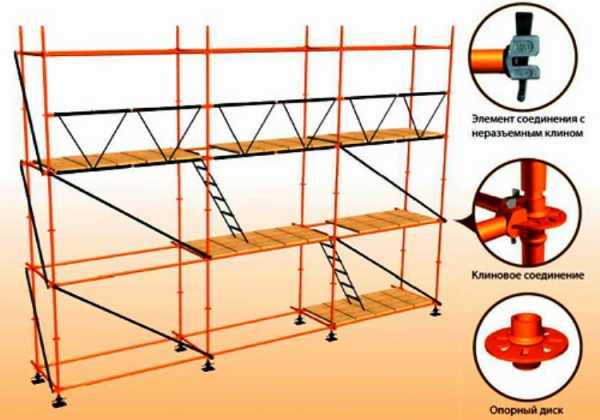

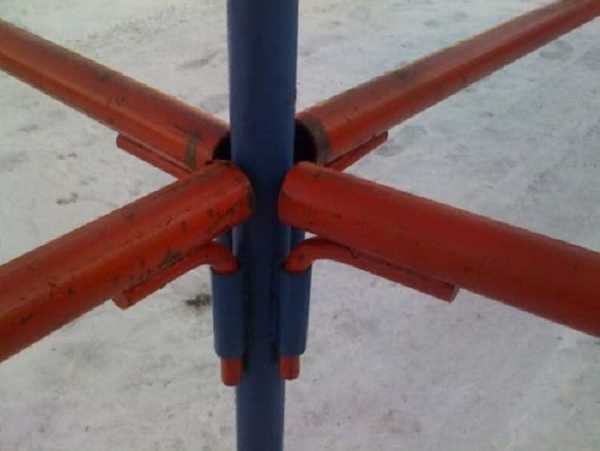

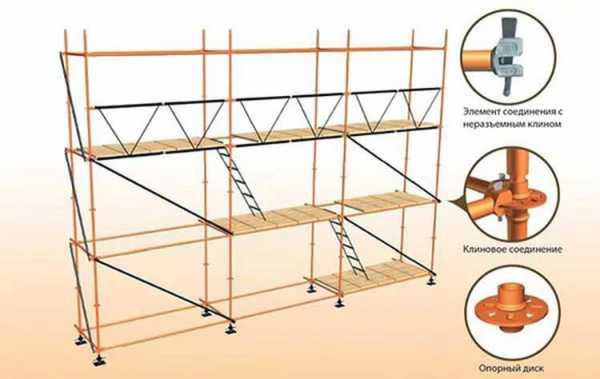

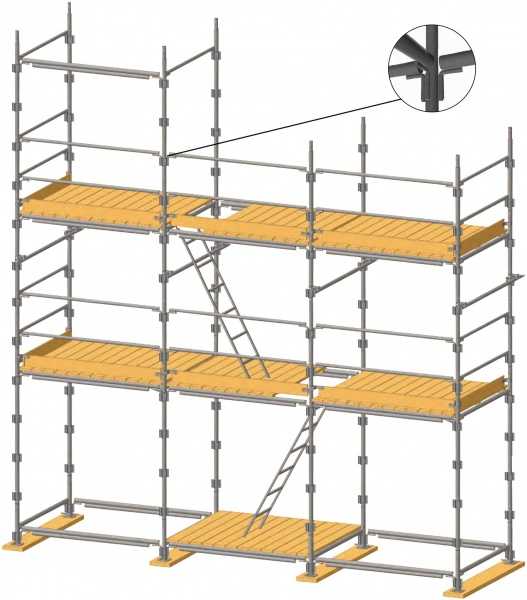

КЛиновые леса

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесовОписание
рамныеметаллические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревыередко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт

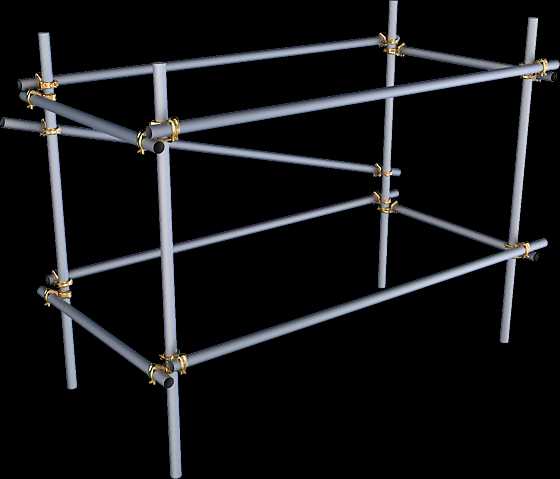

хомутовыеэто универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

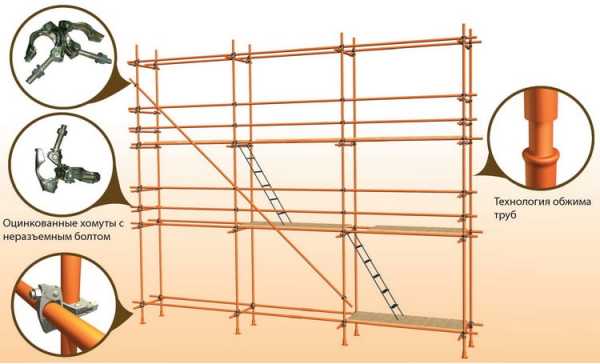

Хомутовые леса

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Строительные леса своими руками

Для работы потребуется:

  • брус 100х100 мм;
  • доски толщиной 30 мм;
  • доски сечением 100х50 мм;
  • гвозди;
  • молоток;
  • уровень;
  • рулетка;
  • дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

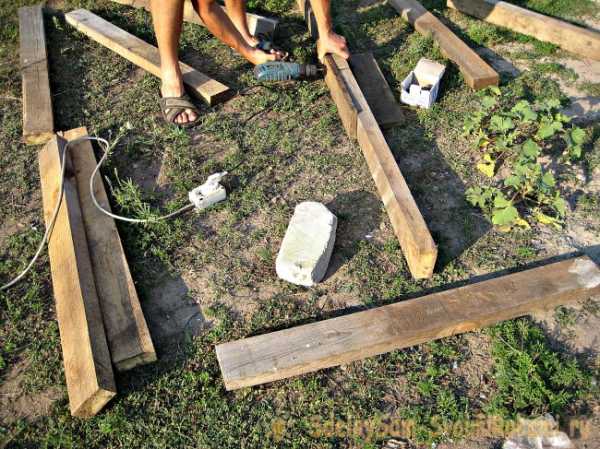

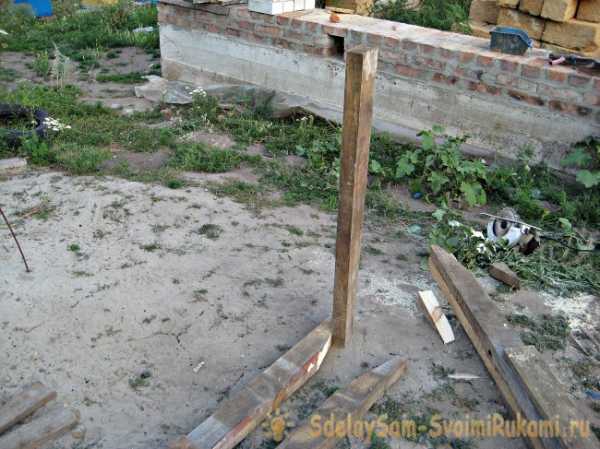

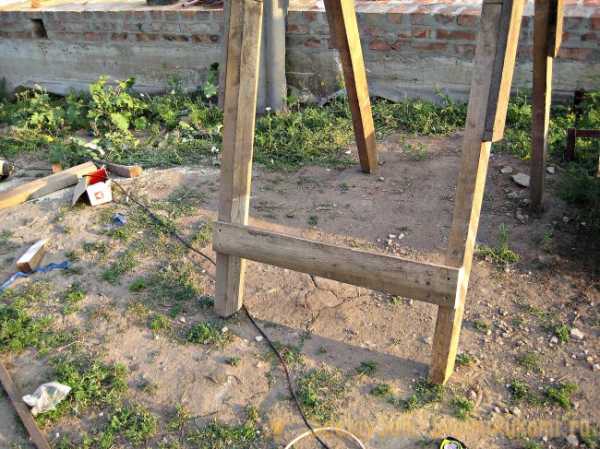

Шаг 1. Изготовление рамы

Строительные леса из дерева

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

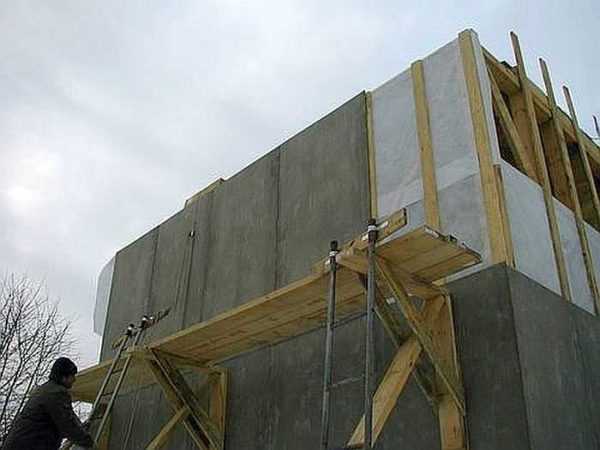

Приставные леса с четырьмя конвертами

Приставные леса с четырьмя конвертами

Примерные размеры конвертов

Примерные размеры конвертов

Конверт с упором

Конверт с упором

Конверт

Конверт

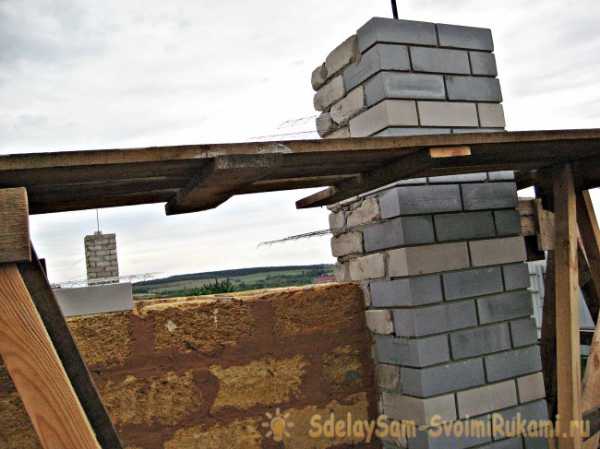

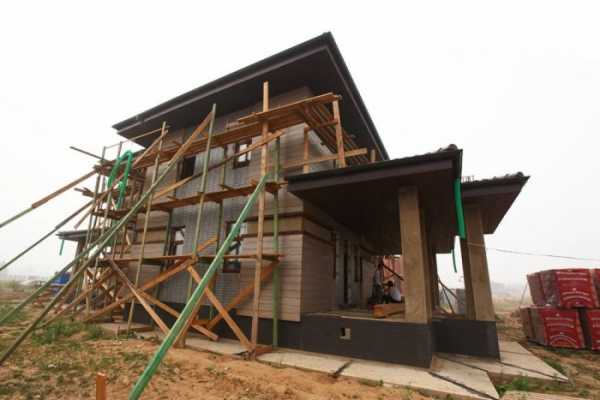

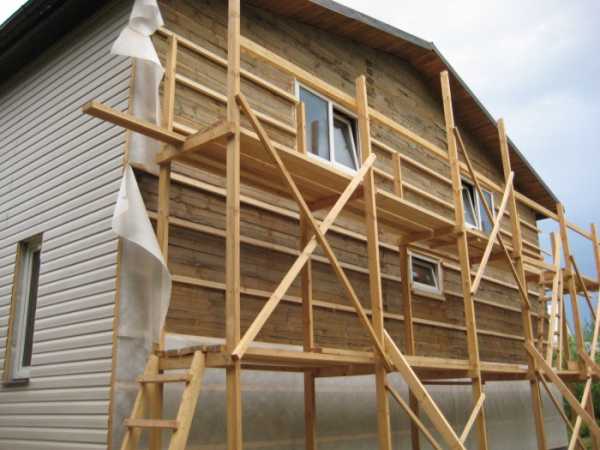

Деревянные строительные леса

Деревянные строительные леса

Сборка металлических лесов

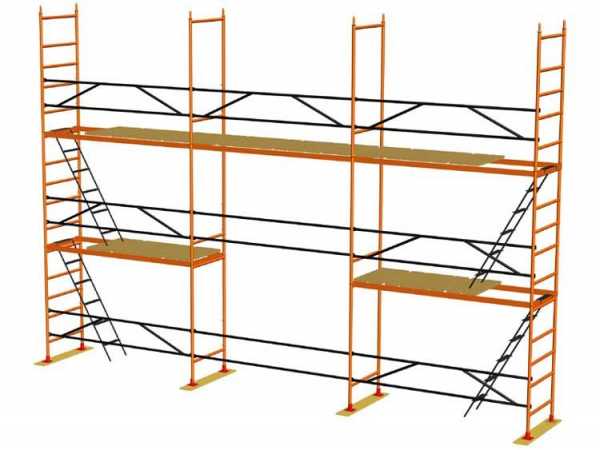

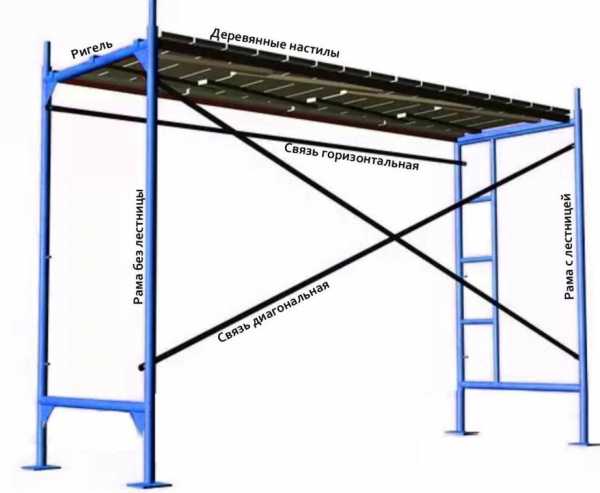

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

  • трубы сечением 30х30 мм и длиной 1,5 м;
  • трубы диаметром 15 мм;
  • трубы 25х25 мм;
  • обрезная доска толщиной 40 мм;
  • алюминиевая лестница;
  • саморезы и болты;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень.

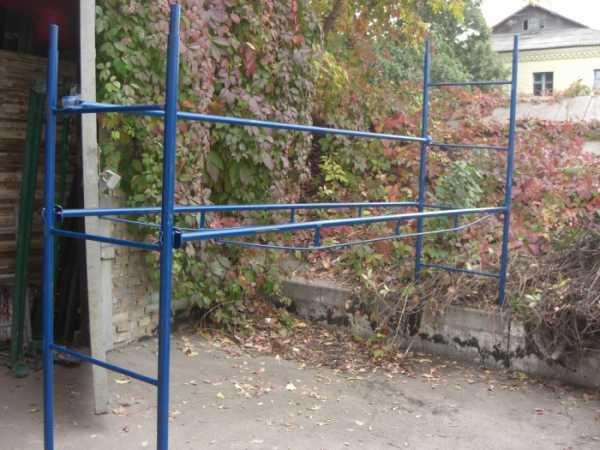

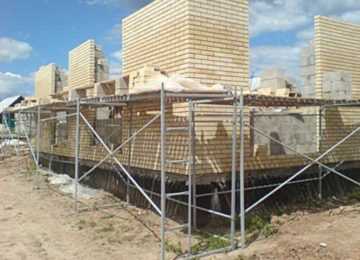

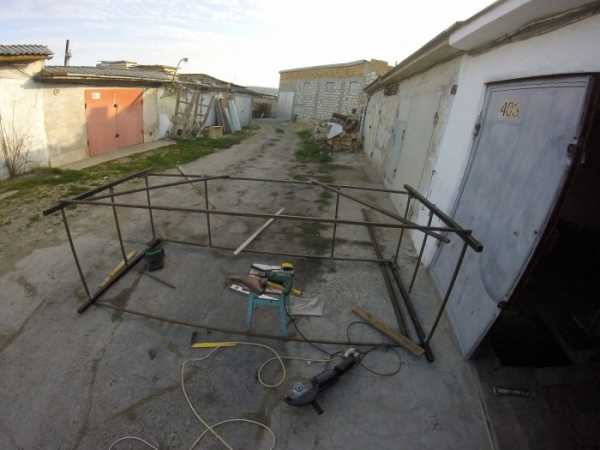

    Металлические самодельные леса

    Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Переходники

Шаг 3. Сборка рамы

Стойки

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

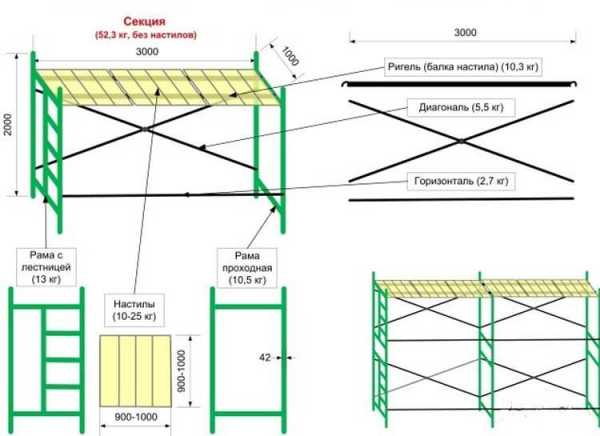

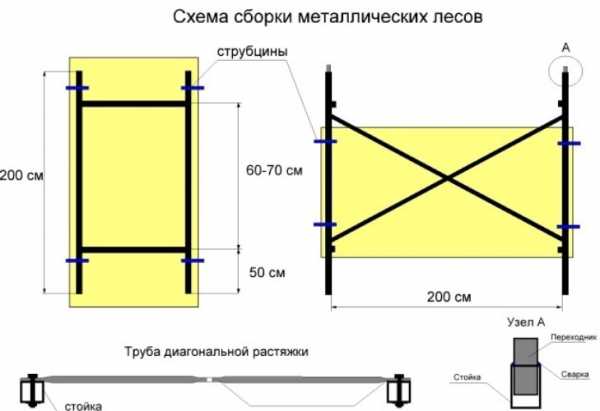

Схема сборки

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

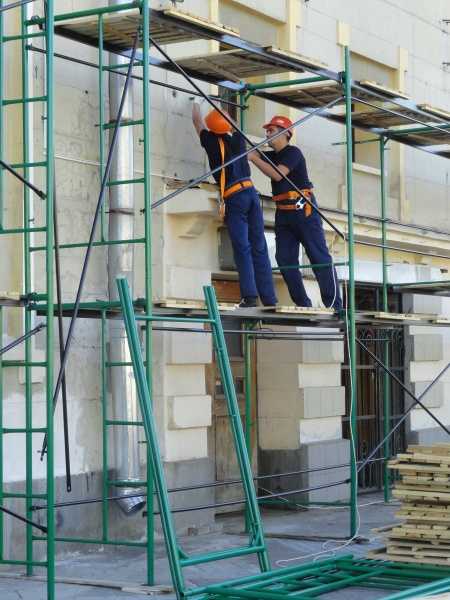

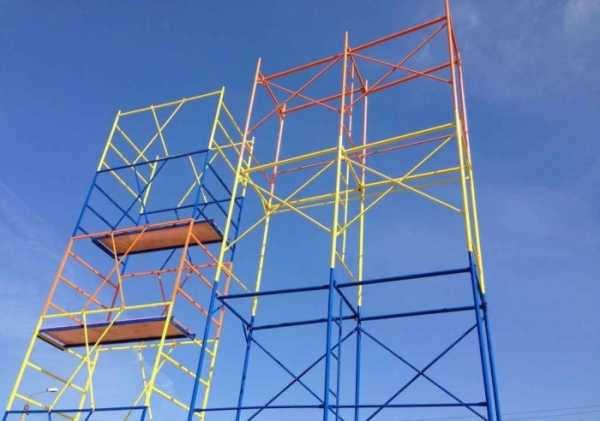

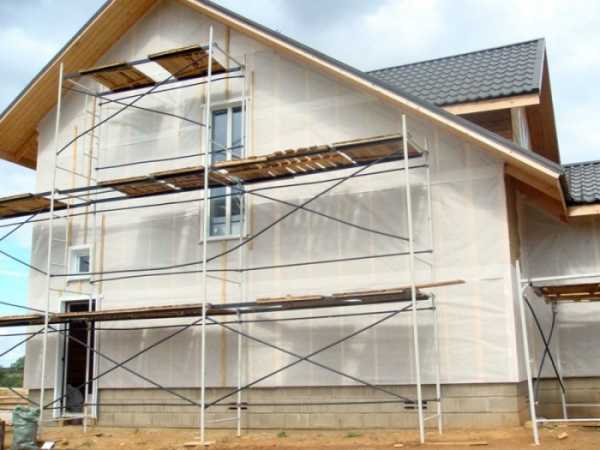

Леса строительные

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Леса

Видео — Строительные леса своими руками

stroyday.ru

Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

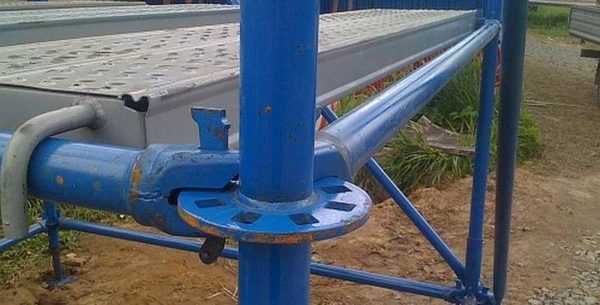

Клиновые

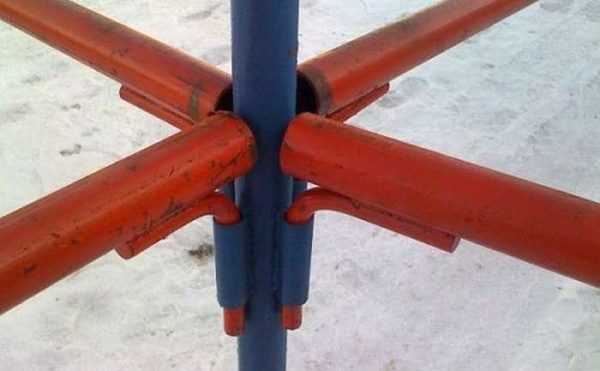

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

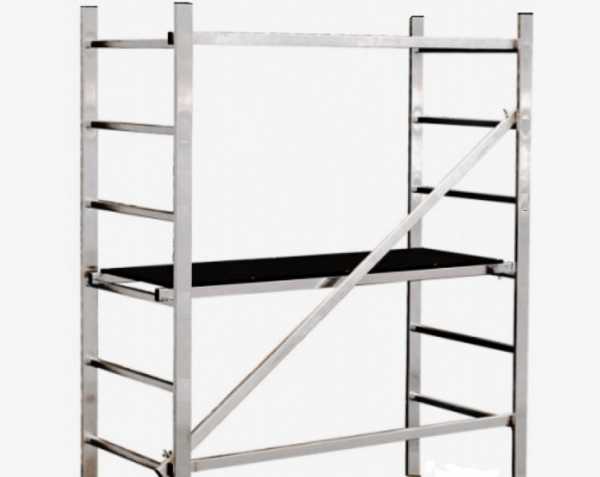

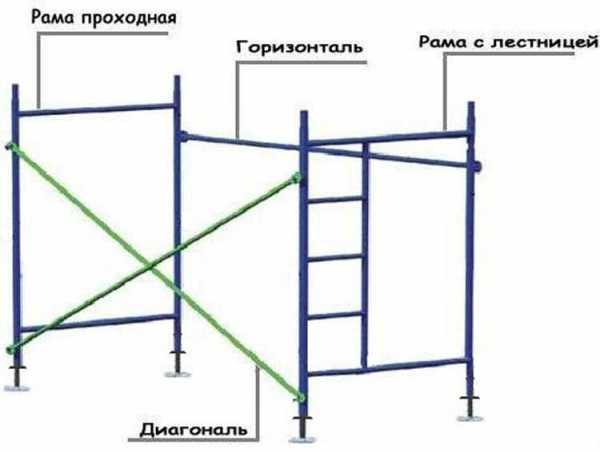

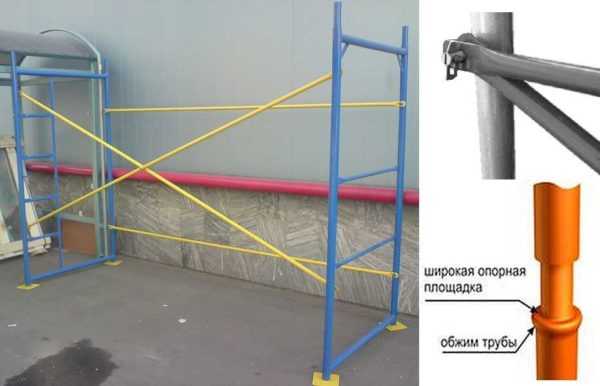

Рамные

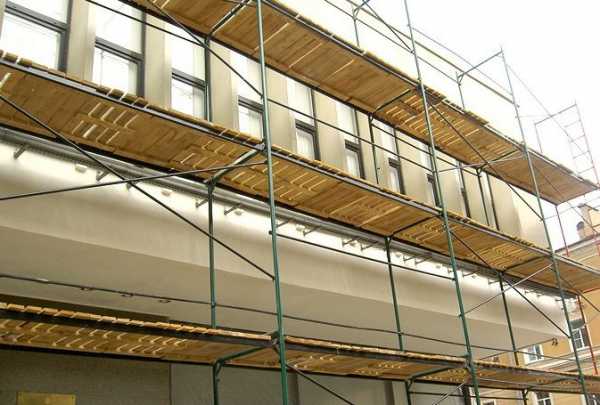

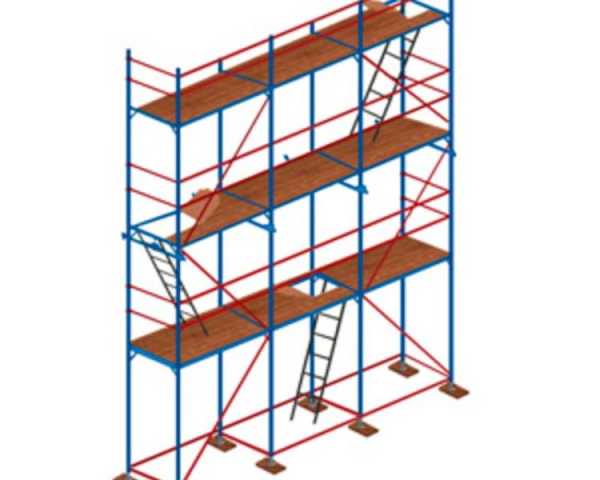

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

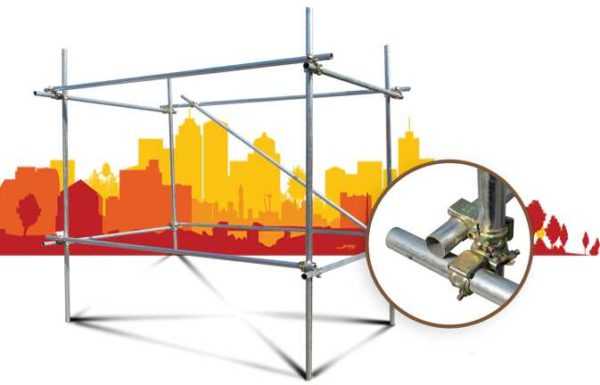

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.

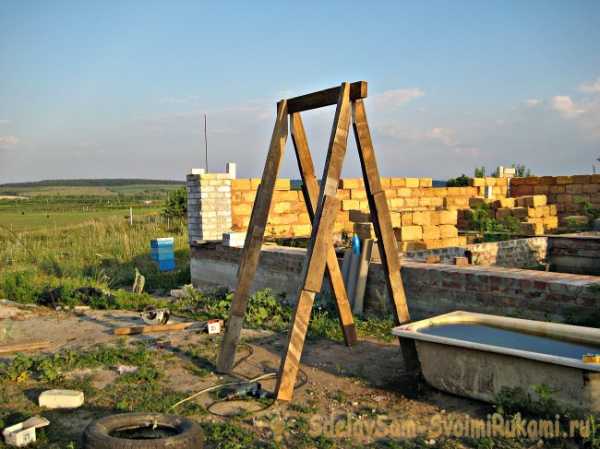

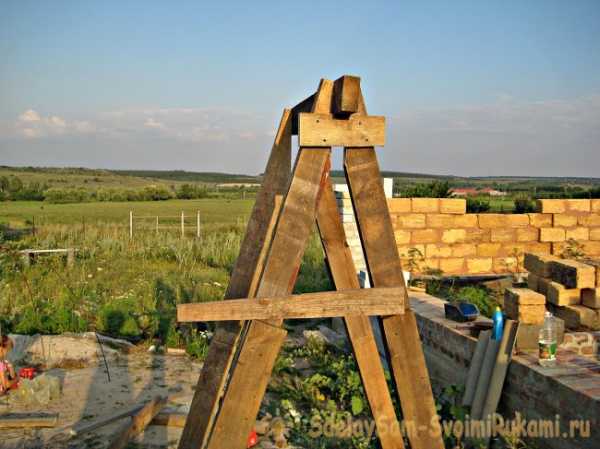

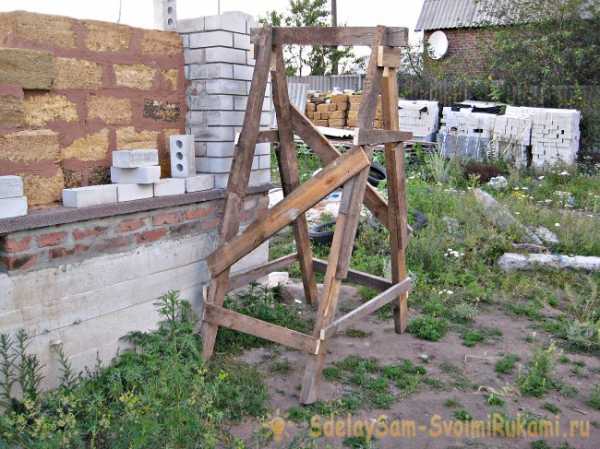

  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

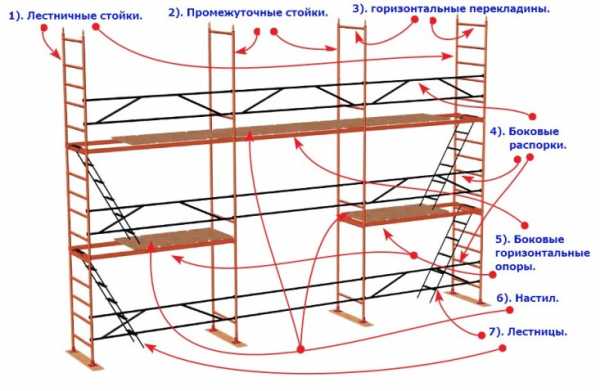

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

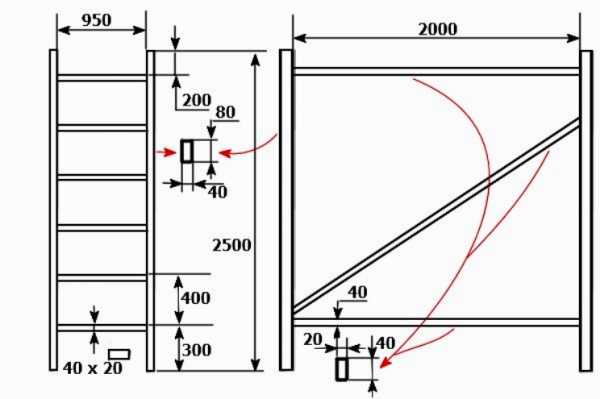

Чертежи и схемы

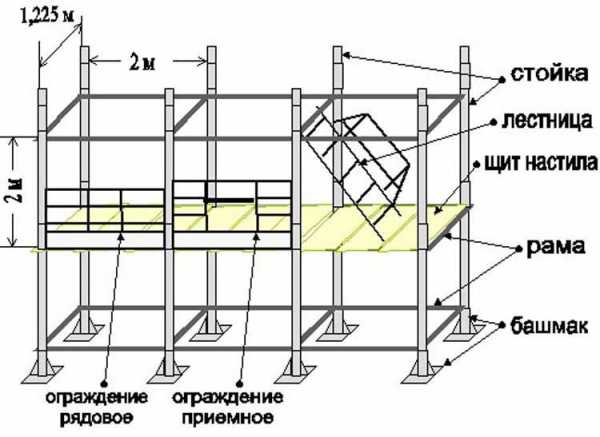

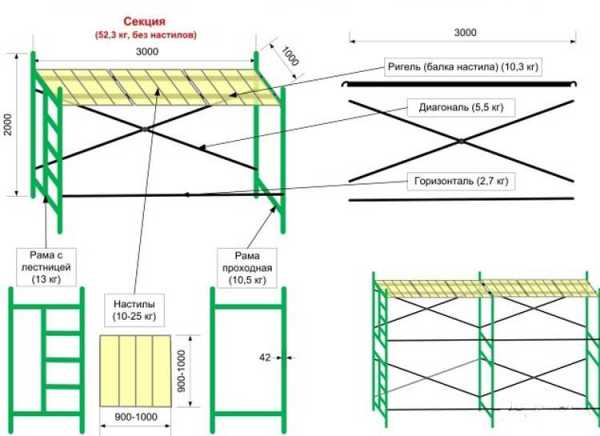

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

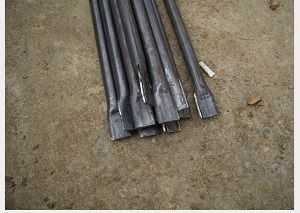

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

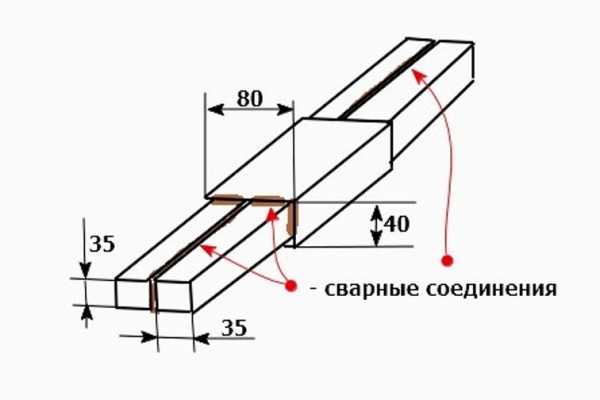

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

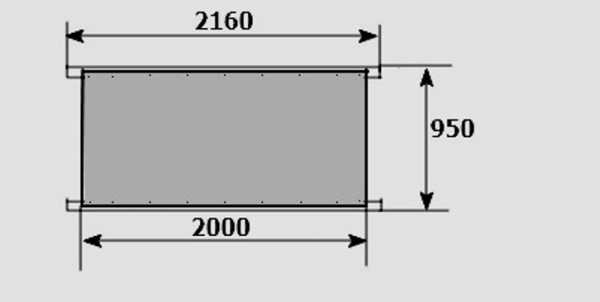

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

  • настил и боковые горизонтальные опоры;
  • распорки;
  • стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Загрузка…

vseotrube.ru

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

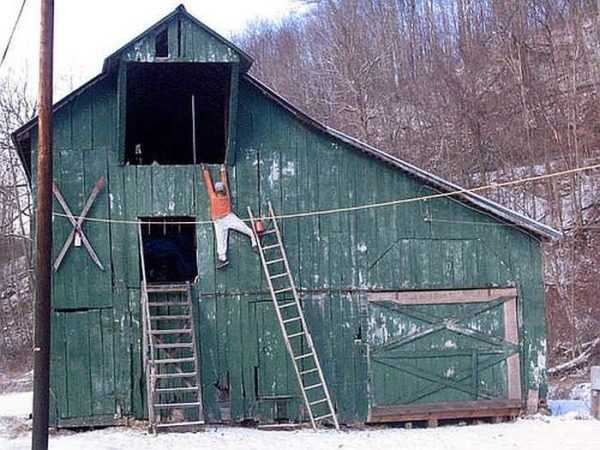

С приставной лестницы далеко не так удобно работать

Самодельные строительные леса из дерева

Содержание статьи

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

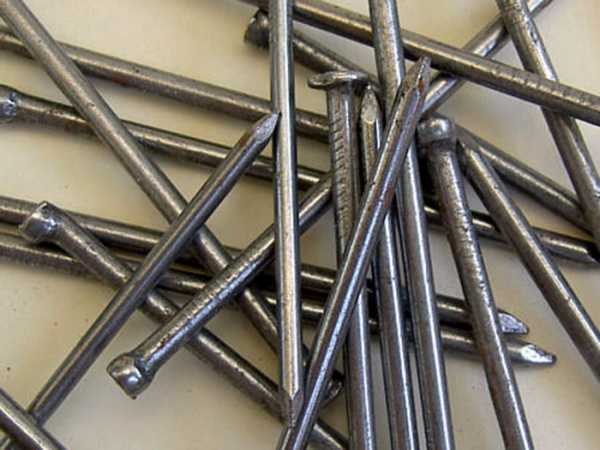

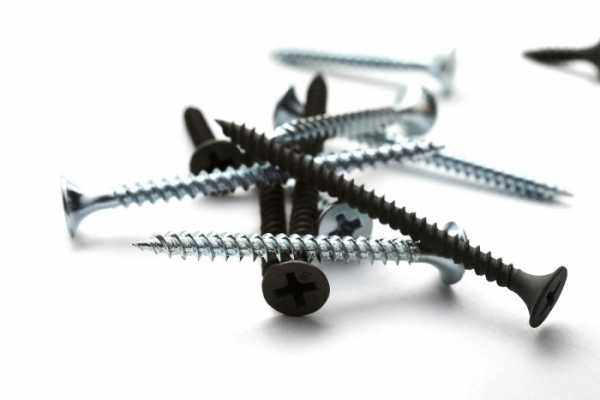

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

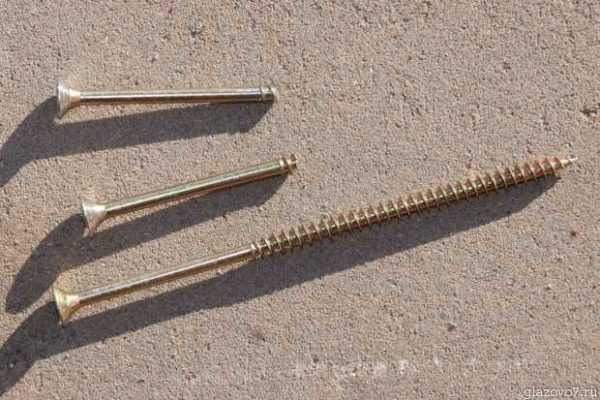

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

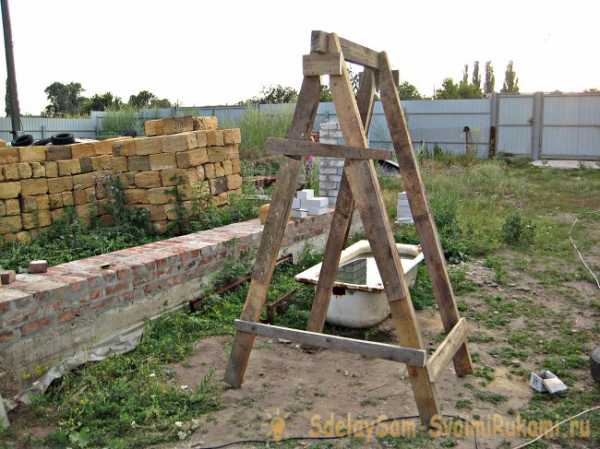

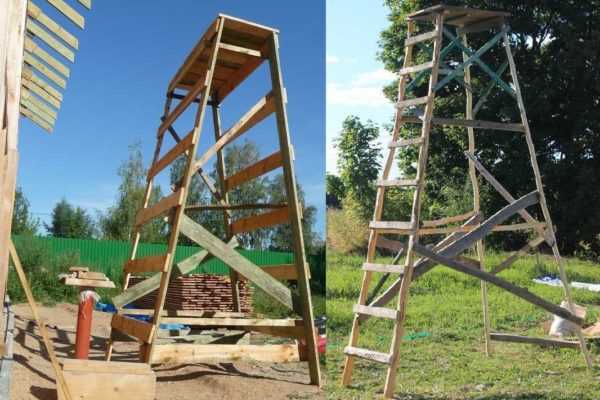

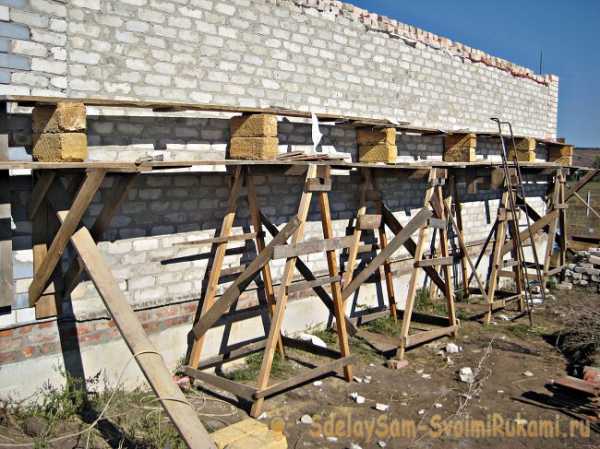

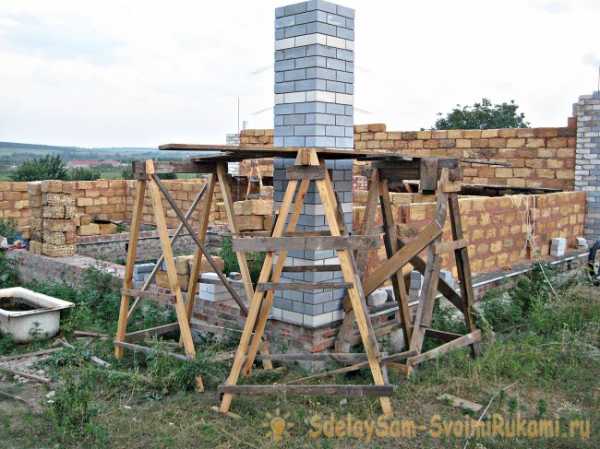

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

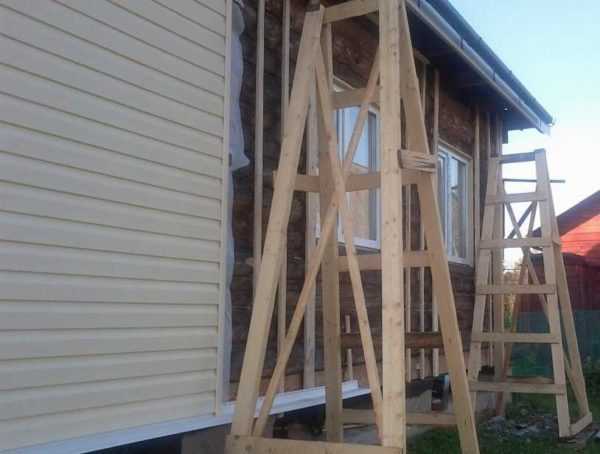

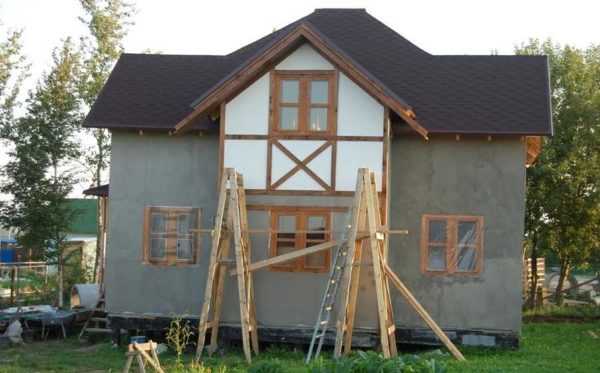

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек
Строительные подмости — простая конструкция

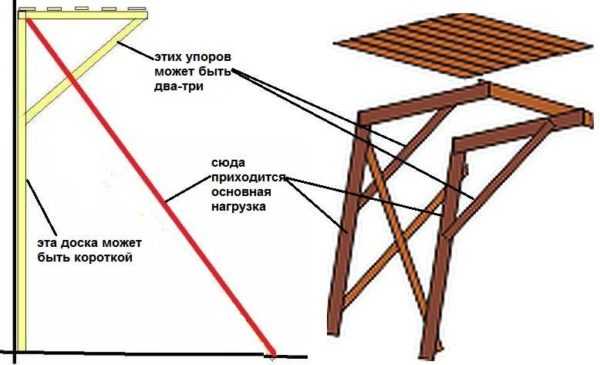

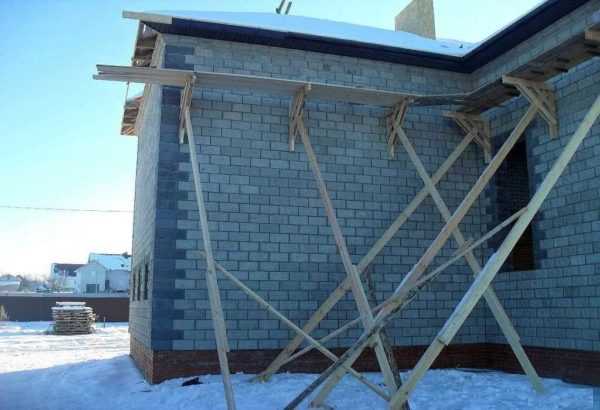

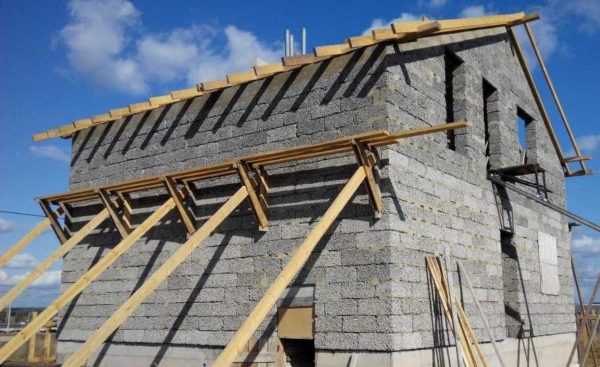

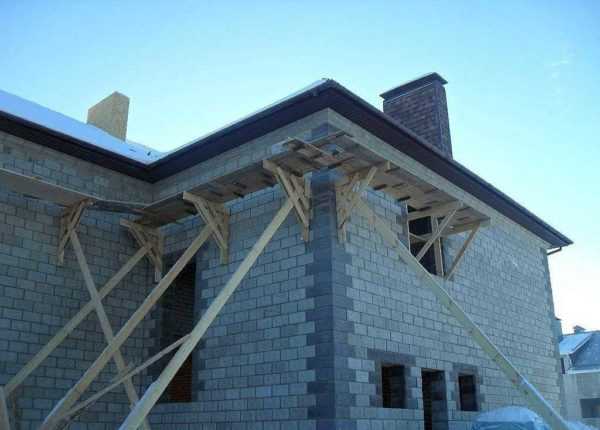

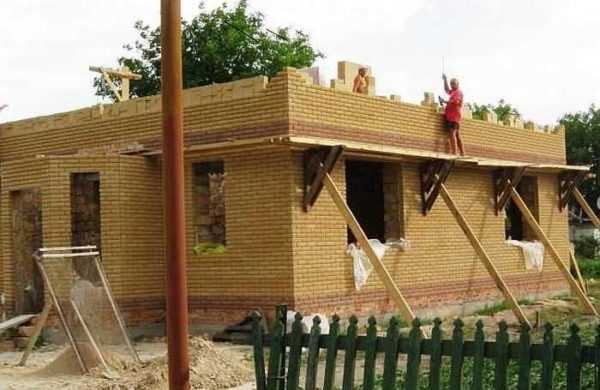

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

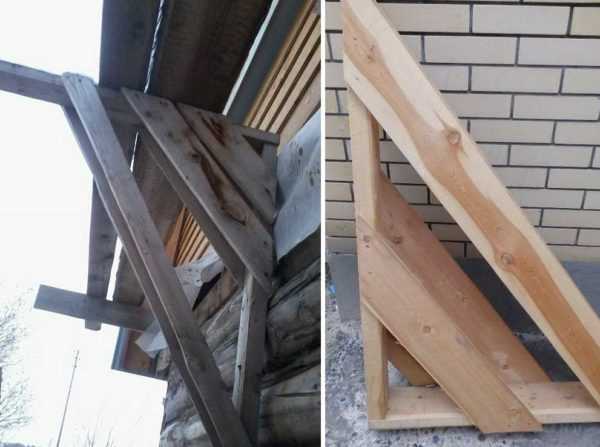

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

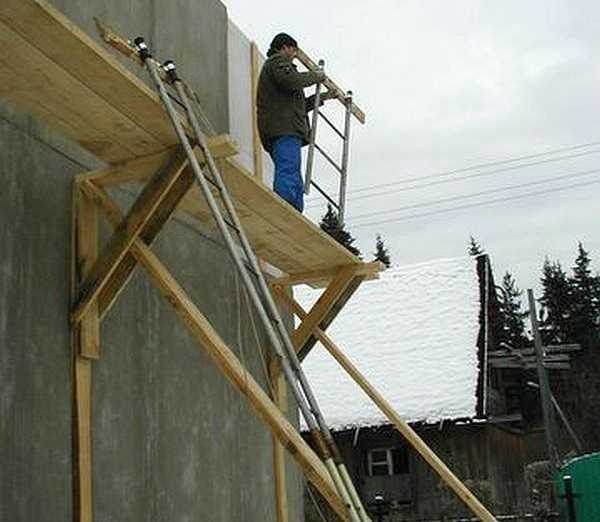

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в угол

Укосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

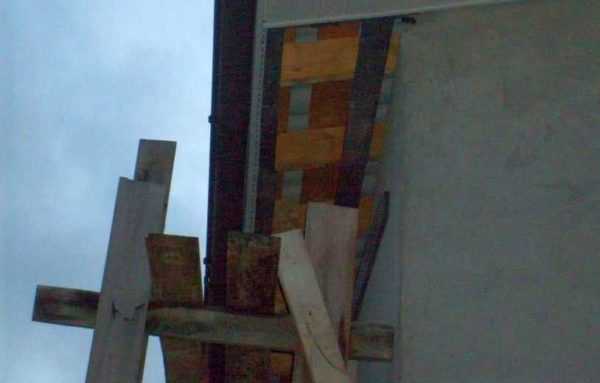

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

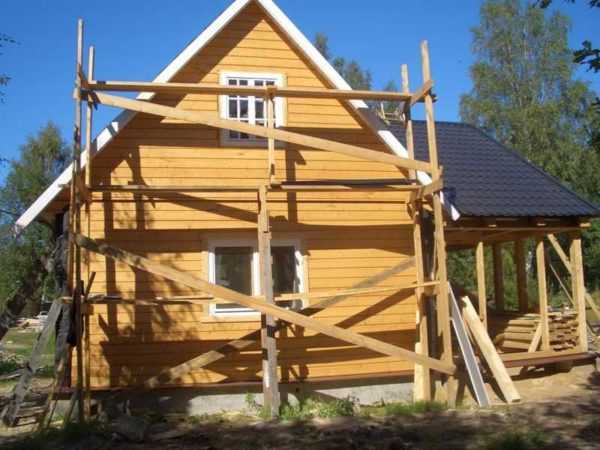

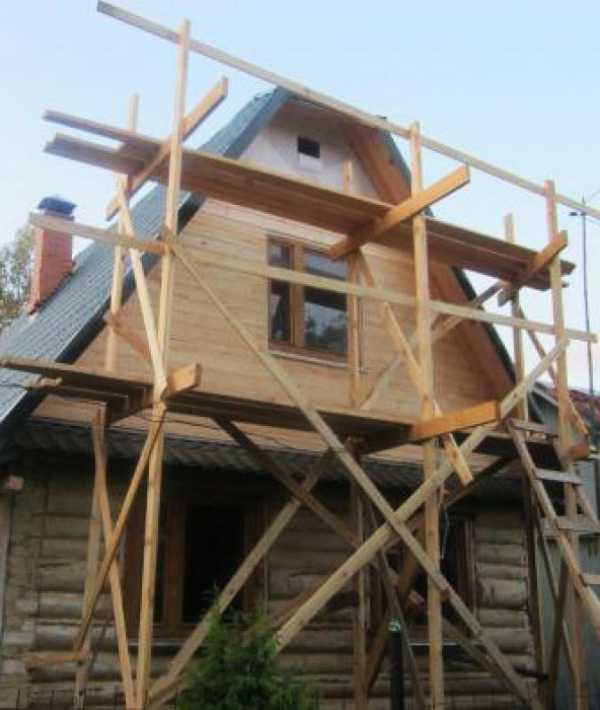

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

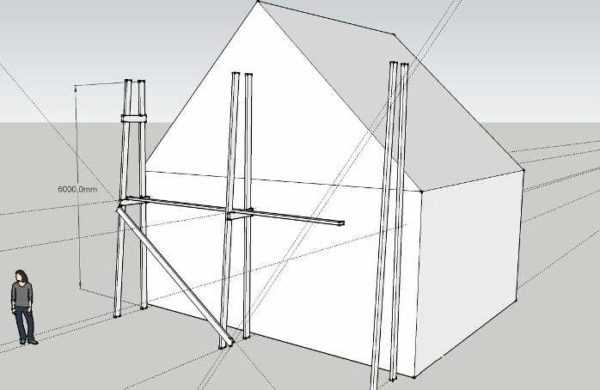

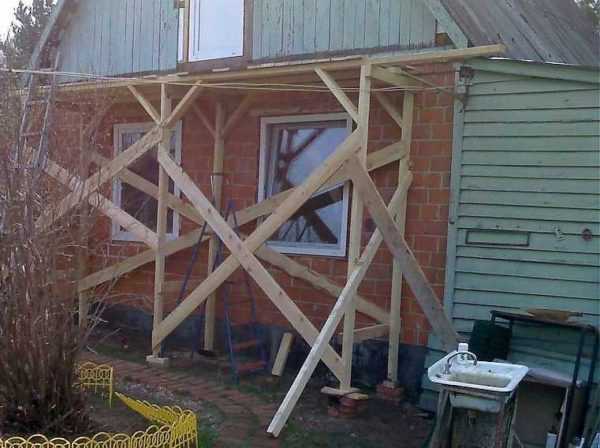

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы
До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров
Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену
Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

stroychik.ru

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Рекомендуемые трубы

По материалу:

  • Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
  • Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

  • Вертикальные стойки. Труба профильная 30 х 30.
  • Распорки (диагональные, горизонтальные). Труба круглая на 15.
  • Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

  • Длина – от 1600 до 2000.
  • Ширина – в пределах 1000.
  • Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

  • Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
  • Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

  • Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
  • Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
  • Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
  • Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
  • Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
  • Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
  • Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

  • подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
  • обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
  • Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

woodguide.ru

Строительные леса из дерева своими руками

Во время строительства или обслуживания частного дома приходится выполнять работы на высоте. Не все работы можно выполнить при помощи стремянки или приставной лестницы. В таких случаях необходимо использовать строительные леса.
Леса можно изготовить из различных материалов. Наиболее распространёнными являются металлические и деревянные леса.
Металлические леса обладают большими преимуществами. Они отличаются своей устойчивостью, безопасностью и долговечностью. Но и стоимость данной конструкции довольно немалая. Да и трудности в сборке и большие габариты конструкции не самый приемлемый вариант.
Альтернативой металлическим лесам являются деревянные, которые просты в сборке и стоимость их в разы меньше. Еще одним достоинством лесов из древа является то, что их может собрать практически каждый из подручных материалов, при этом используя только доступные приспособления. Деревянные леса можно переносить на любое расстояние самостоятельно и хранить их в разобранном виде на протяжении длительного времени. Благодаря множеству достоинств, многие выбирают именно деревянные леса для строительных и монтажных работ.
Изготовить деревянные леса не составит труда. Достаточно подобрать качественную и прочную древесину нужного размера. Так как конструкция лесов временная, то изготовить её можно из дерева и досок, которые являются «не кондицией».

Процесс изготовления лесов

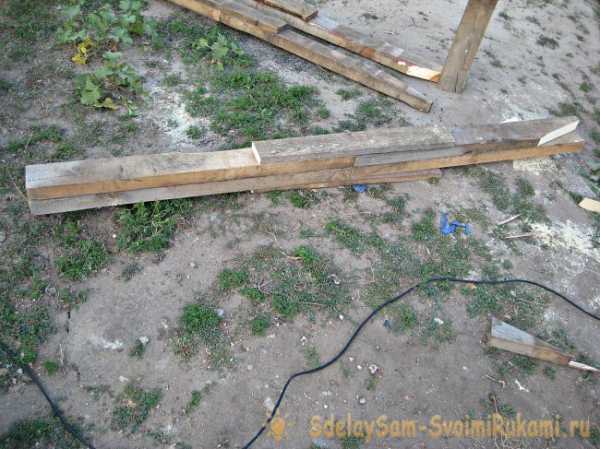

1. Первым делом необходимо изготовить основание. Для этого берём два бруса и закрепляем их между собой при помощи вспомогательных досок. Доски закрепляем с помощью саморезов.

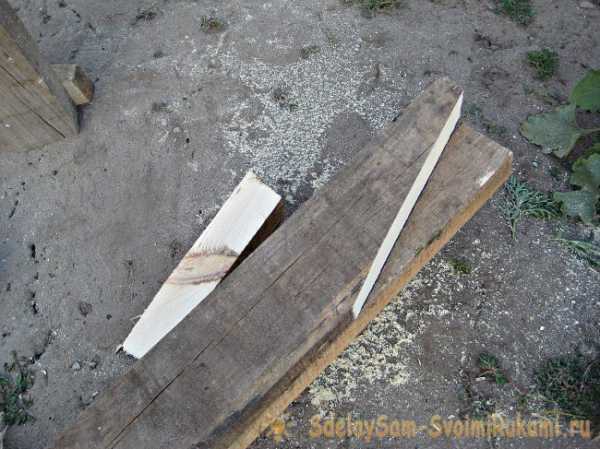

2. Верхнюю часть бруса обрезаем под углом. Скос на брусе необходим для дальнейшего крепления остальных деталей конструкции.

3. Готовая часть основания имеет вид:

4. Далее к месту среза крепим доску длиной в 1 м.

5. Последовательно закрепляем к верхней планке ещё три части изготовленных брусьев. Благодаря наличию скосов на брусьях, конструкция приобретает устойчивую форму.

6. Чтобы конструкция лесов была более надёжной и прочной, необходимо усилить её при помощи вспомогательных планок. Планки закрепляем в верхней и средней части конструкции. Такую работу выполняем с обеих сторон подставки.

7. Дополнительно закрепляем подставку у основания с нескольких сторон.

8. Готовая часть лесов имеет вид:

9. Усиливать конструкцию подставки можно также в центральной части, при этом располагая крепёжные доски по диагонали.

10. Для выполнения работ на подставки выкладывают деревянный настил, который будет служить местом передвижения.

11. Подставок для лесов можно сделать столько, сколько необходимо для выполнения безопасных работ. Подставки легко переносить с места на место, при этом, не разбирая их. Помимо того, подобную конструкцию можно использовать на различной местности и при выполнении работ любой сложности.

12. Высоту деревянных лесов можно регулировать при помощи увеличения высоты деревянного настила.

sdelaysam-svoimirukami.ru

Строительные леса своими руками

Постройка дома — это ответственное мероприятие, требующее обдуманного подхода, материалов, инструментов и приспособлений. Именно к последним можно причислить строительные леса. Эти конструкции служат для того, чтобы возможно было делать отделочные работы на большой высоте.

Строительные леса позволяют на высоте от 4 до 10 метров осуществить такие работы:

  • подшить фронтоны,
  • сделать сайдинг,
  • установить водосток и так далее.

В действительности, отделочных работ более чем достаточно. Мало того, строительные леса можно сделать и выше 10 метров, но есть одно но, такая конструкция требует промышленных мощностей и соответствующих инженерных знаний. Вряд ли у вас получится сделать её своими руками в соответствии со всеми нормами.

Внимание! Вы должны учитывать, что работа на строительных лесах сопряжена с риском. Поэтому их прочность не должна поддаваться сомнениям.

Многие решают сделать строительные леса своими руками потому, что их аренда до сих пор является весьма дорогостоящим удовольствием. Мало того, приходится немало заплатить за доставку. С учётом того, что отделочные работы могут длиться порядка нескольких месяцев — более выгодно соорудить конструкцию самостоятельно.

Выбираем материал

В принципе, существует всего две альтернативы. Вы можете сделать строительные леса своими руками из металла или из дерева. Причём у каждого варианта есть как свои плюсы, так и минусы.

В качестве примера возьмём металлические леса. Сделать их своими руками не так-то уж и просто. Мало того, это требует специального оборудования и материалов, которые скорей всего придётся купить. Но одновременно с этим конструкция такого типа обладает просто невероятной устойчивостью и сроком эксплуатации. Оно позволяет делать самые сложные работы на немалой высоте.

Совет! После того как закончите работы металлические строительные леса можно сдавать в аренду. В крайнем случае их можно раскрутить и положить в гараж.

Если же опираться на опыт людей, который сталкивались с этим вопросом, то большинство склоняется к тому, что металлические строительные леса можно сделать только в том случае, если у вас есть необходимый металл. Покупка получается довольно затратной. Но если вы хотите сделать из этого бизнес, затраты должны окупиться.

Строительные леса из дерева сделать своими руками довольно просто. К тому же после использования их можно легко разобрать, а доски, к примеру, спалить в камине или печке. По факту — это одноразовое строение, которое уничтожается после одного цикла эксплуатации или отдаётся соседу.

Само собой, по надёжности деревянные леса, которые можно сделать своими руками в разы уступают металлическому аналогу. Но и стоят они практически ничего. К тому же на каждом дачном участке можно отыскать подходящие материалы. Главными вашими инструментами в данном контексте будут молоток и гвозди.

Главный недостаток деревянных лесов это их малая прочность и невысокая устойчивость. Конечно, если сделать всё добротно, то этой конструкцией можно будет пользоваться. Поэтому так важно в точности следовать инструкции.

Внимание! Деревянные строительные леса, сделанные своими руками довольно тяжело сохранить, так как древесина без обработки легко поддаётся гниению.

Пластик — реальность или вымысел

Сейчас всё чаще не строительных форумах можно увидеть целые темы, посвящённые пластиковым строительным лесам. Конечно же, они существуют и обладают массой важных преимуществ перед деревянными и металлическими изделиями. Но изготовить их не в промышленных условьях пока что не представляется возможным.

Внимание! Конечно, если у вас есть 3-D принтер, то вы сможете сделать пластиковые строительные леса своими руками.

Возведение разных видов конструкций

Делаем деревянные леса

Это простейшая конструкция, которую можно сделать своими руками буквально за день. Чтобы в итоге получить прочное и надёжное строение просто следуйте этой инструкции:

  1. Возьмите доску длиной в шесть метров поставьте её к стене.
  2. Параллельно поставьте вторую доску.
  3. Скрепите их между собой перекладинами. Таким же образом сделайте вторую опору.
  4. Уложите настил.
  5. Чтобы обеспечить повышенную жёсткость возьмите доски-раскосы. В качестве упора используйте землю.
  6. Наращивайте уровень за уровнем до тех пор, пока не достигните достаточной высоты.

Как видите, сделать деревянные строительные леса своими руками не так-то уж и сложно, но есть множество нюансов, которые необходимо участь. В противном случае конструкция может не простоять и нескольких дней.

Очень важно делать пролёты оптимальных для конструкции размеров. За канон принято считать расстояние в два метра между стояками. При необходимости его можно увеличить до двух с половиной. Ширина настила составляет ровно метр.

Ещё один важный нюанс при сооружении строительных лесов заключается в том, какие крепёжные элементы использовать. Обычно вариантов всего два: гвозди и саморезы. Стоит признать, что у обоих есть как свои плюсы, так и свои минусы.

Возьмём, к примеру, саморезы. На первый взгляд — это идеальные крепежи для того чтобы сделать строительные леса своими руками. Но не всё так однозначно. Их главным минусом является излишняя хрупкость.

Также саморезы, с помощью которых можно сделать строительные леса своими руками довольно восприимчивы к ударным нагрузкам. У них просто отлетает шляпка. Естественно, это может повлечь за собой полное разрушение конструкции.

Поэтому лучшим вариантом для того чтобы сделать строительные леса своими руками будут именно гвозди. Причём лучше всего использовать 120-миллиметровые изделия. Для лучшей фиксации их кончики загибаются.

Основная причина хрупкости саморезов заключается в том, что их делают из закалённого металла. Именно поэтому при сильных нагрузках они часто ломаются. Совсем другое дело гвозди. В их основе лежит мягкий металл. Он может согнуться, но не сломаться. Именно поэтому, если вы хотите сделать строительные леса своими руками, лучше всего использовать именно их.

К сожалению, несмотря на свои неоспоримые достоинства, гвозди не идеальны. Главным недостатком этих крепёжных элементов является то, что разобрать конструкцию аккуратно не получится. Придётся её разбить. Естественно, что во второй раз изделие использовать не получится.

Поэтом опытные строители всем тем, кто решил сделать строительные леса своими руками рекомендуют базовый вариант скрепить с помощью саморезов, а финальный зафиксировать гвоздями.

Делаем леса из металла своими руками

Для начала нужно дать одно важное уточнение. В этом варианте основная конструкция делается из металла, а настилы из дерева. Это оптимальное сочетание, позволяющее добиться высоких эксплуатационных качеств.

Внимание! Исключительно металлическими строительные леса своими руками не делаются.

В качестве металла для каркаса можно использовать алюминий. Он имеет небольшой вес, поэтому сложностей с монтажом возникнуть не должно. Тем не менее он не способен выдерживать слишком большие нагрузки и это нужно учитывать. Лучше всего, чтобы каждый пролёт имел следующие параметры:

  • ширина — 100 см;
  • высота — 150 см;
  • длина от 165 до 200 см.

Это тот канон, который позволит обеспечить постройке, созданной своими руками нужную устойчивость.

При создании сооружения из металла нужно как следует подготовиться, так как здесь особое значение имеет качество материалов, вам понадобится:

  • квадратный профиль,
  • трубы для распорок,
  • профиль для соединительных вставок,
  • доски для настила,
  • лестница,
  • соединительные элементы.

Естественно, что одними материалами ограничиться не удастся, чтобы создать намеченный проект своими руками вам также понадобится ряд инструментов, среди которых:

  • ножовка для металла,
  • дрель,
  • болгарка,
  • сварочный аппарат.

При помощи этого инструментария вы сможете построить металлическое вспомогательное устройство своими руками.

Сооружение строительного леса своими руками начинается с утрамбовки земли, где будет стоять изделие. Это позволит обеспечить повышенную надёжность всей конструкции. Мало того, не помешает сделать водоотвод.

Внимание! Водоотвод является необходимым элементом, если отделка фасадов будет длиться продолжительный период времени.

Там, где будут стоять опоры вы должны своими руками подложить доски. Это обеспечит большую устойчивость. В данное случае ни одна предосторожность не будет излишней, так как малейший люфт может привести к тому, что строительные леса разрушатся, и вы ничего не сможете сделать.

Чтобы сделать строительные леса из профильной трубы своими руками, следуйте этому алгоритму:

  1. Нарежьте трубы. Для диагональных распорок — 200 см, а для горизонтальных — 96.
  2. Концовки горизонтальных труб необходимо расплющить. Это нужно для соединения с профилем.
  3. Своими руками свяжите вертикальные стойки. Для этого используйте отрезки профиля.
  4. Соедините горизонтальные участки стяжками.
  5. Просверлите отверстия для болтов на стояках и распорках.
  6. Выставьте уровни и скрепите элементы.
  7. При соединении секций используйте переходники.
  8. Положите лаги.

Чтобы защитить строительные леса от коррозии, нужно сделать защитное покрытие. Достаточно антикоррозийной жидкости и специальной краски.

Итоги

Сделать строительные леса можно своими руками. Сложность конструкции напрямую зависит от того материала, который вы выберите, к примеру, пластиковые сооружения можно сделать только в условиях промышленного производства. Самым простым вариантом является конструкция из дерева.

bouw.ru

Как сделать строительные леса из профильной трубы (дерева) своими руками: виды, монтаж

Перекрытия и сваи

Многие работы при строительстве, обслуживании и ремонте частных домов приходится осуществлять на высоте. Облегчить и сделать процесс выполнения подобных мероприятий более безопасным позволяют строительные леса, которые несложно приобрести в готовом виде либо собрать своими руками. Самостоятельно такие конструкции изготавливаются из профильных труб или из деревянных элементов по достаточно простым схемам.

1

Основные элементы лесов из дерева и металла

Строительные леса (СЛ) – это вспомогательные опорные сооружения. Они используются для монтажа стенового сайдинга и кровель, подшивки фронтонов, установки водостоков, декорирования фасадов частных домов, выполнения других мероприятий. Строительные леса своими руками делаются из дерева или металла. Вне зависимости от используемого материала, они состоят из следующих основных элементов:

  • Вертикальные стойки. Эти детали воспринимают нагрузку от конструкции и передают ее на землю.
  • Перемычки. Части сооружения, служащие для монтажа настила. Перемычки устанавливаются по бокам лесов.
  • Стяжки. Бывают горизонтальными и диагональными. Они необходимы для придания каркасу СЛ максимальной пространственной жесткости.
  • Перила. Представляют собой простейшее ограждение, которое защищает человека, выполняющего стройработы, от падения с высоты.
  • Настил. Конструкция из досок, сбиваемых между собой. Настил выполняет функцию рабочей площадки.
  • Лестницы. Позволяют строителям подниматься на леса и спускаться с них.
  • Упорные укосы. Важный элемент сооружения, предохраняющий его от опрокидывания.

Леса из дерева собрать проще. Они имеют небольшой вес. Их детали крепятся друг к другу саморезами либо гвоздями. Но деревянные конструкции не годятся для серьезных нагрузок. Демонтаж таких лесов выполняется долго. Их разрешается впоследствии собирать еще несколько раз для выполнения высотных работ. Но прочность повторно монтируемых сооружений снижается, так как в брусьях и досках остаются отверстия от метизов.

СЛ из профильной трубы намного надежнее. Они быстро разбираются, а затем оперативно собираются, сохраняя свои изначально высокие прочностные характеристики. При необходимости их разрешается наращивать дополнительными элементами.

2

Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

  • Рамные.
  • Штыревые.
  • Клиновые.
  • Подвесные.
  • Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

3

Надежная конструкция из дерева – как сделать самому?

Рамные деревянные леса собираются из досок сечением 10х5, толщиной 3–5 см и бруса 10х10 см. Из инструмента требуется дисковая пила, дрель и молоток. Для крепления деталей конструкции используются гвозди (саморезы). Разметочные работы выполняются рулеткой и строительным уровнем. Доски толщиной 3 см предназначены для создания ребер жесткости, 5 см – для возведения настила. Чертеж лесов разрабатывается с учетом таких требований:

  • Максимальная высота сооружения – 600 см, длина – 400.
  • Минимальная ширина настила – 100 см.
  • Расстояние между опорными стойками конструкции – 200–250 см.

Для строительства лесов берется хорошо высушенная древесина. На ней не допускается наличие трещин и других дефектов. Все деревянные элементы обрабатываются растворами, предупреждающими развитие плесени и гниения. Работы начинаются с изготовления рам. По запланированной высоте СЛ обрезаются четыре бруса. Полученные заготовки размещаются на ровном участке земли. К опорным балкам (изнутри) прикрепляется по два бруса длиной 360 и 400 см. Вторые фиксируются по нижнему краю опор, первые – по верхнему. В итоге получаются две рамы трапециевидной формы. Их усиливают распорками. Установка последних осуществляется по диагонали.

Рамы поднимают с земли, ставят вертикально, соединяют (временно) боковинами. Дистанция между верхними краями опорных стоек берется 100 см, между нижними – 115 см. Уровнем проверяется точность монтажа по горизонтали боковин. Сделанный каркас соединяется в одно целое саморезами либо гвоздями. Использовать гвозди в качестве крепежа предпочтительнее. Они изготавливаются из мягкого металла, который при сильной нагрузке не ломается, а сгибается. Саморезы производят из закаленной стали, которая отличается повышенной хрупкостью. Если на леса будут действовать переменные либо ощутимые ударные нагрузки, такой крепеж ломается. Это приводит к тому, что СЛ разваливаются.

Настил делается из досок. Они прикрепляются к поперечным верхним брускам. Монтаж досок производится без зазоров – чем плотнее они будут лежать, тем надежнее получится конструкция. По бокам сооружения осуществляется установка добавочных поперечин. Эти перемычки придают сооружению дополнительную жесткость и выполняют функцию лестниц.

4

Металлические леса – на сколько лет рассчитаны?

Конструкции из профильной трубы состоят из 2–4 секций длиной 160–200, шириной 100 и высотой 150 см. Конкретное число последних зависит от высоты и длины дома. Секции делаются с алюминиевыми либо стальными стойками. В случаях, когда леса станут воспринимать серьезные нагрузки, лучше строить их из стали. Для сборки металлической конструкции нужен сварочный агрегат, электродрель, уровень, болгарка, крепежные элементы (болты и саморезы). Настил лесов изготавливается из обрезной доски (рекомендуемая толщина – 4 см). Опоры, поперечины, переходники и другие части сооружения делаются из круглых и профильных труб сечением 1,5, 3х3 и 2,5х2,5 см.

Распорки нарезаются из 1,5-сантиметровых по диаметру изделий. Диагональные детали делаются длиной 200 см, горизонтальные – 96 см. На концах труб (двухметровых) производятся надрезы. Их длина – 6 см. После этого трубные изделия в местах надрезов расплющиваются. Операция выполняется для облегчения соединения несущих опор-стоек и распорок.

Трубы сечением 3х3 и 2,5х2,5 см режутся на отрезки длиной 8 и 30 см соответственно. Из полученных заготовок делаются переходники – специальные элементы для наращивания высоты СЛ. Отрезки меньшей длины надеваются на более длинные и свариваются между собой.

При помощи распорок и вертикальных стоек создаются две рамы. Сделать их несложно – следует приварить распорки к стойкам через каждые 0,3 м длины последних. В результате получаются изделия, визуально похожие на лестницы.

К нижним концам опор привариваются пластины размерами 7х7 см. Они вырезаются из листовой стали. Пластинки не позволят массивной конструкции провалиться под собственной массой и весом людей, работающих на ней, в грунт. При необходимости под эти пластины во время использования лесов дополнительно подкладываются бруски из древесины.

Сваренные рамы ставятся вертикально. Определяются точки крепления диагональных распорок. В отмеченных местах электродрелью делаются отверстия. В них вкручиваются болты. Все детали строительных лесов соединяются. После этого обязательно проверяется горизонтальность перекладин при помощи уровня. При наличии перекоса части СЛ подгоняются. Эксплуатировать самодельную конструкцию с негоризонтальными перекладинами запрещено из-за ее малой устойчивости.

5

Изготовление настила и покраска сооружения из труб

Настил металлических лесов делается из досок. Они укладываются поперек либо вдоль секции. В первом случае деревянные заготовки фиксируются к трубам, которые устанавливаются по бокам лесов (крепление выполняется болтами). В продольном направлении разрешается укладывать доски длиной более 200 см. Они сбиваются в один настил (без зазоров) и усиливаются от прогиба поперечными брусками. Последние монтируются снизу досок.

На торцах настила монтируется П-образный профиль из металла. Его ширина – 1,7–2 см. Профиль обрезается по размерам настила и фиксируется к последнему саморезами. Такая конструкция исключает вероятность сдвига досок.

Леса из профильной трубы используются многократно. Они без затруднений разбираются и собираются по мере необходимости. Чтобы продлить срок их эксплуатации, рекомендуется окрашивать СЛ. Покраска выполняется по простой схеме:

  • все элементы лесов тщательно ошкуриваются;
  • металлические поверхности обеспыливаются;
  • трубы грунтуются.

После высыхания грунта производится окрашивание. На настил из досок желательно нанести слой краски, предварительно обработав древесину антисептическим составом.

obustroen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
