Изготовление пчелиных ульев своими руками видео – Улей своими руками – конструкция, размеры, чертежи, видео

Содержание

чертежи и размеры, виды и фото

Если вы не хотите тратить большие деньги на приобретение уже готовых ульев, либо же собираетесь соорудить что-то эксклюзивное и подходящее только вам — всегда можно попробовать сделать улей своими руками. Чертежи в этой статье вам в этом помогут!

Каждый пчеловод работает по своей методике, отдает предпочтение тем или иным видам ульев, применяет различные способы содержания пасеки, знает самые приемлемые варианты утепления для своей местности и вида ульев. Очень важно выбрать правильный улей, который превратит пчеловодство из хлопотного дела в занятное хобби. Вы можете ознакомиться с устройством и чертежами всех известных видов ульев, выбирайте в зависимости от своих вкусовых предпочтений и предпочтений ваших пчел!

Дадан

Улей Дадана-Блатта пользуется наибольшей популярностью. Изготовить его своими руками очень просто, главное знать правильные размеры и строго придерживаться того, о чем говорят изображения ульев. Для его изготовления лучше всего выбирать такие породы дерева, которые не содержат смолистых веществ, для этого подойдет ива или липа. В крайнем случае можно воспользоваться сосновыми или еловыми досками. Для изготовления вам понадобится универсальный деревообрабатывающий станок, инструменты, клей и краска.

Подготовка материала

Первым делом нужно обработать дерево и распустить на доски по 40 мм в толщину. Они пойдут на изготовление днища и корпуса нашего улья. После этого в доске вырезают пазы, которые и будут соединять стенки улика. Для соединения можно использовать «фрезу», каналы зарезаются 5х10 мм в середине места соединения досок. Затем нужно сделать тонкие планочки с размерами 18х4 мм.

Стенки и дно

Чтоб соединить доски в один щит — зарезанные пазы и планки нужно замазать клеем ПВА и плотно соединить. На выходе вы получите 4 щита на стенки и 1 для дна. Используя клей и гвозди — соедините все щиты в единую конструкцию, это и будет однокорпусным ульем Дадана. После этого — покройте его краской или эмульсией для обработки дерева. Осталось только высверлить летки и изготовить крышу!

Крыша

Чтоб изготовить крышу и подкрышник — вам понадобится доска с толщиной в 15 мм. Ее нужно будет покрыть водонепроницаемым материалом и покрасить. Не забудьте просверлить несколько 15-мм отверстий для вентиляции.

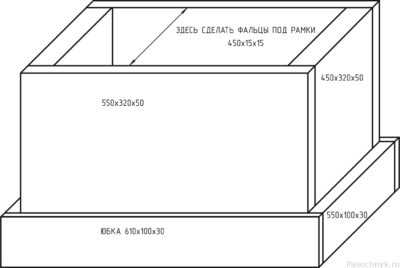

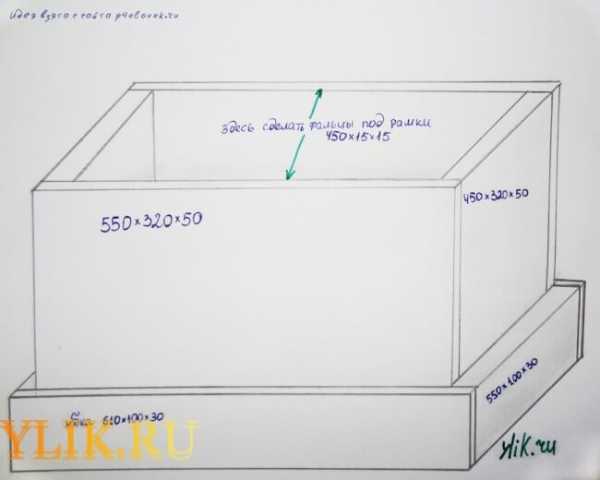

Размеры

  • Внутренние — 450х450х320;
  • фальцы под рамки — 11х20;
  • фальцы под корпуса и магазины — 10х14.
  • боковые щиты — 480х320х40;
  • передний щит — 530х320х40;
  • задний щит — 530х320х40.

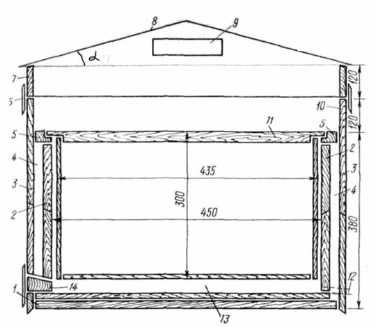

Чертежи

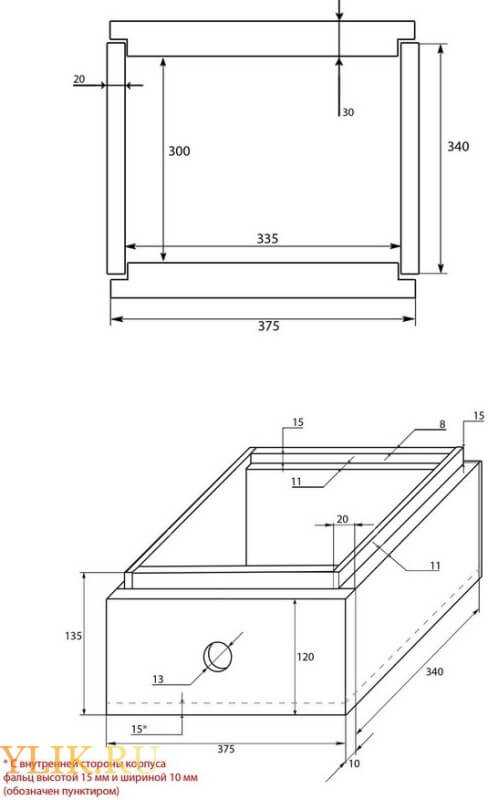

Удав

Улей Удав отличается компактностью, легкостью, с ним удобно работать и транспортировать. Пчелы отлично себя чувствуют в такой конструкции, а продукции производят не меньше, чем в стандартных уликах. Сам Удав состоит из комбинированного дна, 10 корпусов и крышки.

Изготовление (Видео)

Размеры

  • внутренние размеры корпуса — 335х300х135 мм;
  • передняя/задняя стенка — 30 мм;
  • боковые стенки — 20 мм;
  • рейки для рамок — 5 мм в толщину;
  • верхние/нижние рейки — 25 мм в ширину;
  • боковые рейки — 35 мм в ширину;
  • пропил на верхней рейке — 2х27 мм;
  • высота рамки — 110 мм;
  • ширина рамки — 28 мм;
  • доски для обвязки крыши — 8 мм в высоту и 20 мм по толщине;
  • воздушная подушка под крышкой — 30 мм в толщину;
  • бруски для обвязки дна — 110 мм в высоту;
  • боковые бруски — 20 мм;
  • передние и задние бруски — 30 мм;
  • леток в переднем бруске обвязки — 335 мм в длину;
  • фальцы для рамок — 15 мм.

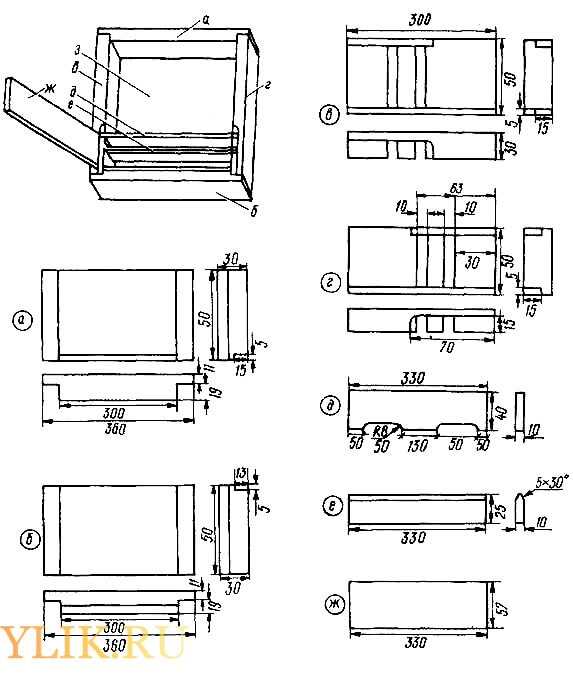

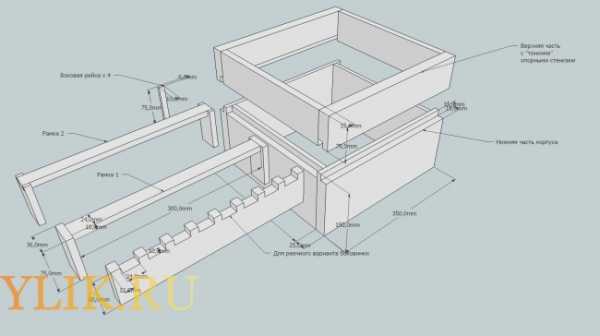

Чертежи

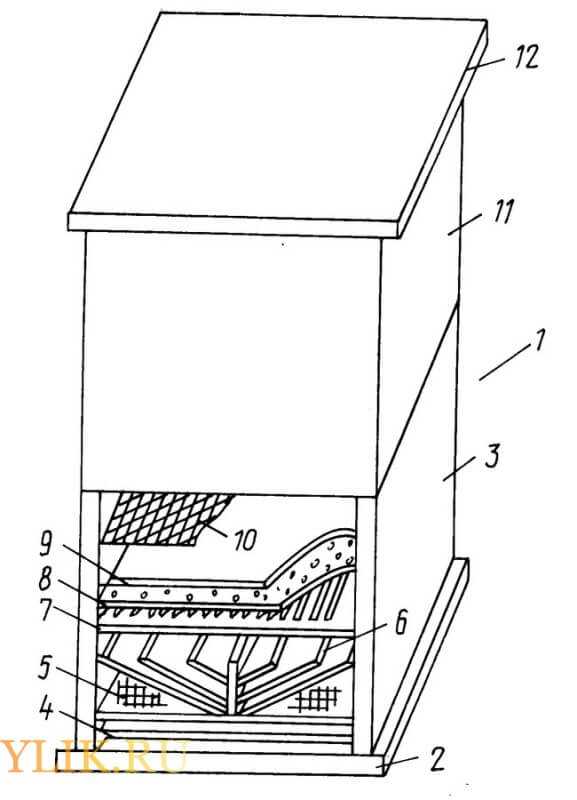

Цебро

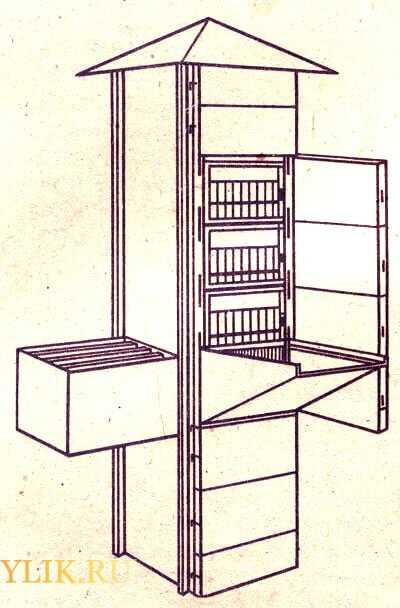

Улей Цебро является стационарным двустенным многокорпусным уликом, в котором не применяется двусторонний утеплитель. Содержит гнездовой корпус на 14 рамок, два магазинных корпуса на 10 рам, 2 магазинных корпуса на 5 рам. Используются рамки Дадана-Блатта с размерами 430х300. Магазинные корпуса размещаются в улье Цебро через боковую стену-дверь внутрь улья. Закрывается такая конструкция при помощи откидной крышки. Сама крышка крепится на петлях на задней стенке улья, ее можно оснастить замком или запором.

В нижней части присутствует клапан или откидной люк, а еще — вынимаемый поддон, который облегчает сбор подмора. На верхнем летке располагается съемная прилетная верандочка с ветрозащитным стеклом, которое легко вынимается.

Чертеж

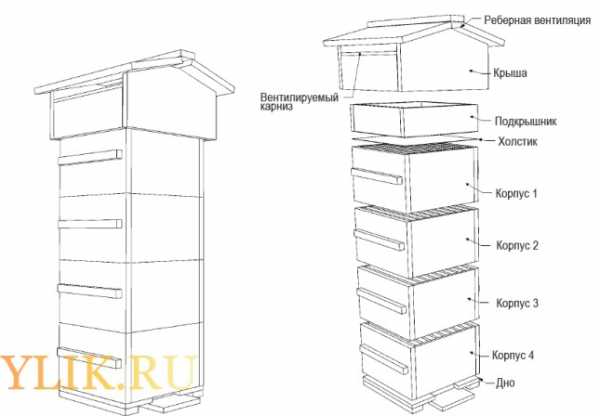

Варре

Корпус

Корпус выполнен элементарно — это обычный ящик с 8 линейками. Расстояние между ними- 12 мм. На стыках доски соединяются прямо, потому что из-за шипового/пазового соединения корпус получается очень жестким. Бруски для изготовления ручек используют с размерами 300х20х20 мм. Их сперва проклеивают, а затем фиксируют 3 гвоздями. Обычно верхний край ручек скашивается, чтоб было удобнее отходить дождевой воде.

Подкрышник

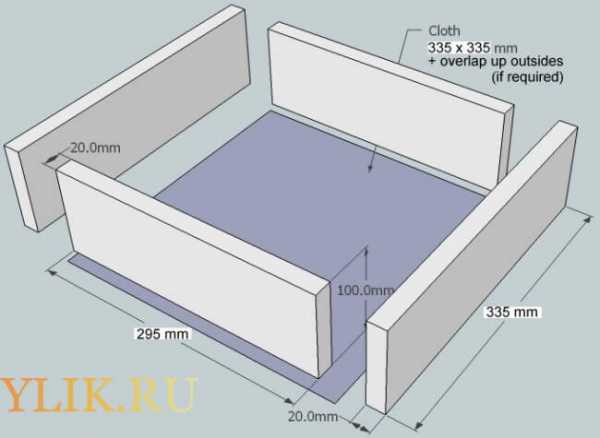

Особенность улья Варре — размер подкрышника. Он должен быть на 5 мм поменьше, чем сам корпус. Это значительно упрощает работу пчеловода, так как крыша таким образом очень легко снимается. Зазор увеличивают до 10 мм. Обычно подкрышник заполняют мхом, соломой, листьями или стружкой. Обязательно прикрепите к нижней его стороне холстик из плотного материала, чтоб зафиксировать содержимое.

Крыша

На крыше следует сделать вентиляцию для рассеивания солнечных лучей. Внутрь на подкрышник ставится накрывающая крышка. Доски для крыши не должны превышать 20 мм в толщину.

Дно

Доски для дна также используют с толщиной в 20 мм. Как и подкрышник — оно должно быть со всех сторон уже самих корпусов на 2 мм. Это защитит от дождя на стыках.

Чертежи

Рис. 1

Рис. 2

Рис. 3

Пионер

Пионер имеет в своем составе всего лишь две стенки — боковую и переднюю. Передняя стенка состоит из девяти окошек из стекла и десяти летков (щелевых). Боковая стенка оборудована направляющими под кассеты. На каждую стенку приходится по 10 рамок. Такие виды конструкций используют для содержания больших семейств. Кассеты оснащены двойным остеклением и вентиляционной системой. Специальное устройство позволяет открывать и закрывать летки. Начинающие пчеловоды очень довольны этим видом ульев.

Чертежи ульев помогут вам ознакомиться с размерами деталей.

Чертежи

Фаррара

Фаррара — это многокорпусные конструкции на низкоширокие рамы. Он получил распространение во многих странах, хотя у нас о нем знают немного. Из-за большого количества рам и корпусов — изготовить такой улик будет весьма затратно. Его стоимость — это основной недостаток. Конструкция улья своеобразная, он состоит из четырех корпусов (и более) по 12 рамок в каждом, дна, крыши и подкрышника.

Чертеж пчелиного улья подскажет вам правильные размеры, которых необходимо придерживаться.

Чертежи

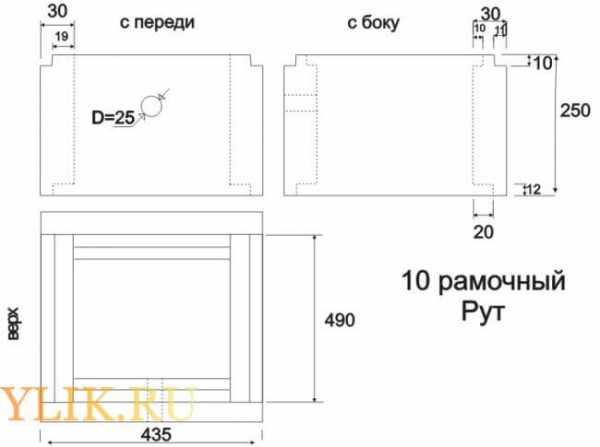

Рута

Особенности улья Рута заключаются в том, что надставки и гнездовой корпус совпадают по своим размерам. Изготавливая такие улики — обязательно используйте чертежи, пригодится схема уникального улья модели Дадана-Блатта, нужно только изменить высоту у гнездового корпуса. Чтоб расплод нормально развивался — изготавливайте два корпуса для него, из-за большого свободного пространства матка повысит яйценоскость. Диафрагма, которую кладут между корпусами, помогает формировать отводки. Верхняя часть служит для размещения отводка, нижняя — для семьи.

Чертежи

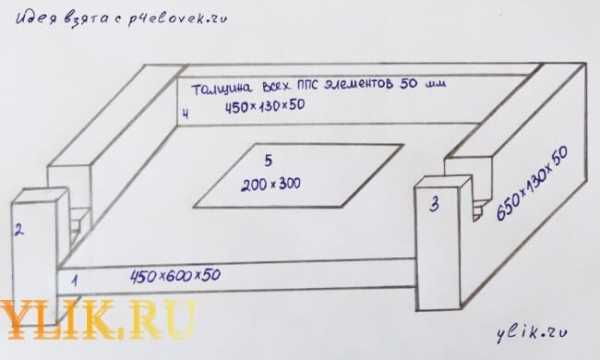

Из пенополистирола

Это очень удобный вариант ульев и при изготовлении, и для использования. Изготовление своими руками занимает мало времени, не требует особых навыков и оборудования, да и выходит дешевле, чем из дерева. Пенополистирол в виде плит можно приобрести в любом строительном магазине. Все, что вам понадобится, это ручка, линейка, канцелярский нож, клей Титан и отвертка с саморезами. Процесс изготовления очень прост: по чертежам наметить заготовки, вырезать их ножом, склеить и закрепить саморезами.

Чертежи

1-передняя стенка; 4-задняя стенка; 2,3 — боковые стенки.

Альпийский

Альпийский улей оснащен корпусами: от 3-х до 6-х, их количество зависит от времени года и от силы семей. Можно первоначально изготовить три корпуса, а затем уже достроить по мере необходимости. Улик имеет всего только один леток и в нем отсутствуют разделительные решетки и вентиляционные отверстия. Моделью такого улика послужило…вы не поверите…дупло! Кормушка располагается на потолке и не дает образоваться конденсату. Крыша-изолятор предохраняет пчел от перегрева. Альпийский улей очень легко изготавливается, с ним просто работать, к тому же — он весьма дешевый, а его рамки показывают самую высокую заполняемость благодаря своим оптимальным размерам.

Чертежи

Рис.1

Японский

Такие ульи очень удобны и элементарны в изготовлении. Конструкция весьма несложная — несколько корпусов с высотой от ста до двухсот мм, и внутренним диаметром до 300 мм. В отличие от привычных ульев — этот совершенно не требует наличия рамок. В корпусе размещается специальная крестовина, которая фиксирует соты и не дает им упасть. Улик оснащен только нижним летком.

Чертежи

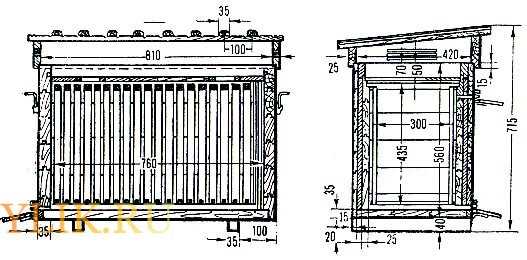

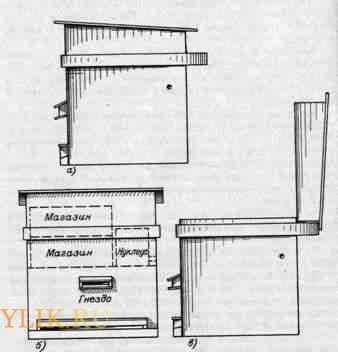

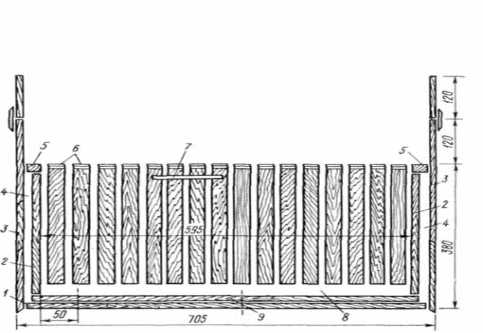

Лежак

Улей лежак в классическом варианте на 20 рамок состоит из корпуса, большой крышки, двух отсеков, магазина. По виду он напоминает продолговатый ящик, его дно и крыша очень плотные. Можно купить такую модель в магазине, сделать на заказ или изготовить самостоятельно. Информацию о подробном изготовлении таких моделей уликов вы можете найти на нашем сайте в тематических статьях, а пока рекомендуем вам ознакомиться с чертежами.

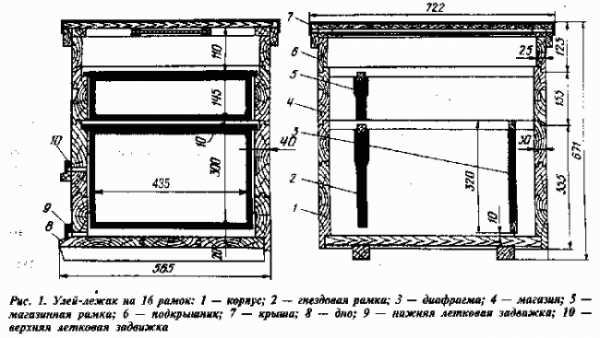

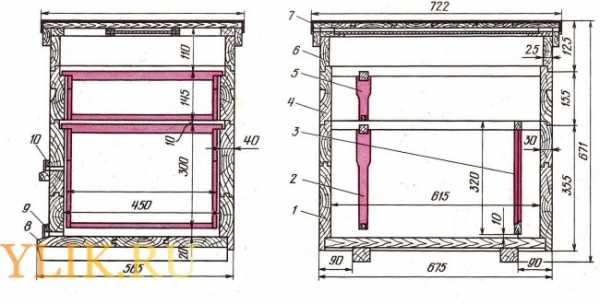

Чертежи

Украинский

Украинский лежак состоит из дна, которое является цельным с корпусом, самого корпуса вместимостью в 20 рамок, крыши и непосредственно — рамок. Каждая стенка корпуса составляет 40 мм в толщину. Подробности изготовления стенок и частей такого лежака рассмотрены на нашем сайте. Размеры вы можете увидеть на рисунке.

Чертежи

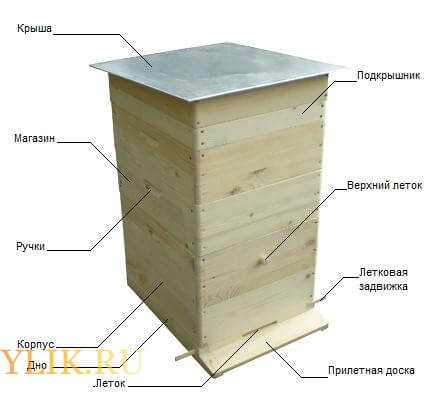

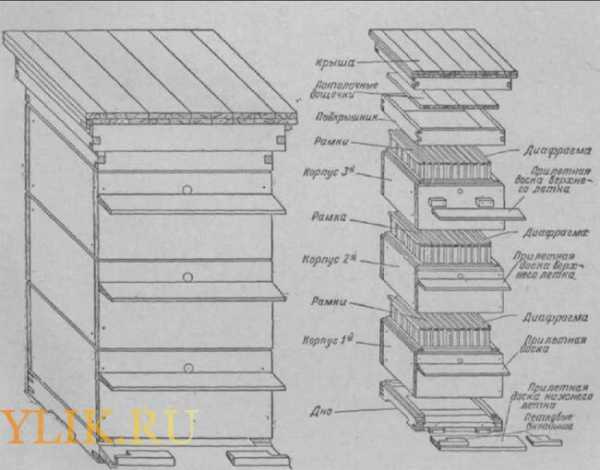

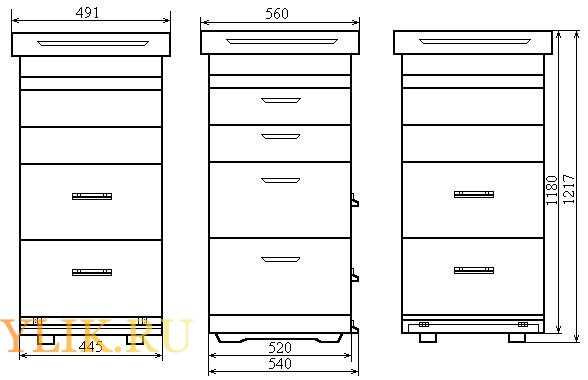

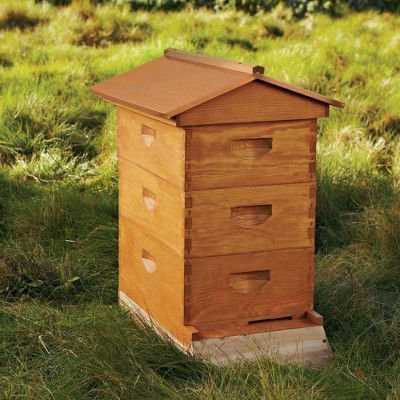

Многокорпусные

Главные преимущества многокорпусных конструкций — это легкость использования, изготовления, низкая цена и высокий результат. Пчелы чувствуют себя в них комфортно и не испытывают дефицит свободного пространства. В зависимости от времени года можно убирать и добавлять корпуса. Весь улик состоит из ряда корпусов, крыши, отъемного дна, подставки, разделительной решетки и летковых вкладышей. Также существует еще множество мелких деталей, которые помогают облегчить работу пчеловода.

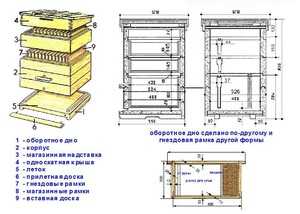

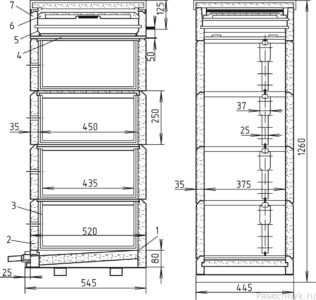

Чертеж

Двухкорпусный

Как и следует из названия, такой улик состоит из двух просторных корпусов. Двухкорпусный агрегат отлично подойдет для таких мест, где при медосборе очень высок главный взяток. В этих двухкорпусных ульях обычно размещают сильные пчелиные семьи, так как слабые в нем не приживутся, или же будут приносить очень мало пчелопродукции. Обычно в таких ульях конструируют съемное дно, чтоб его было удобнее обслуживать. Очень часто летки располагаются только на нижнем отсеке. Крышка делается плоской и тонкой.

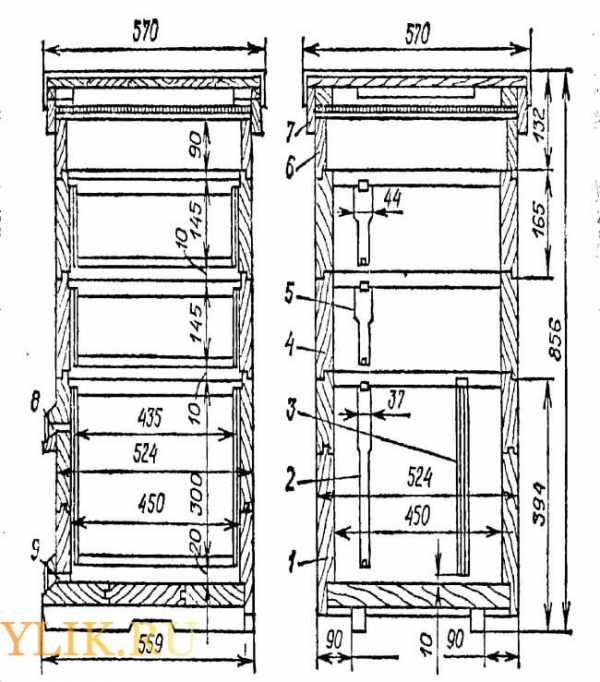

Чертежи

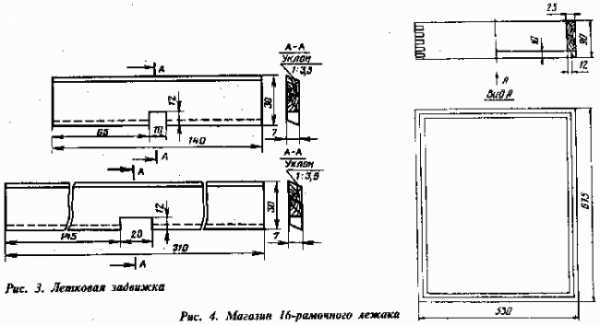

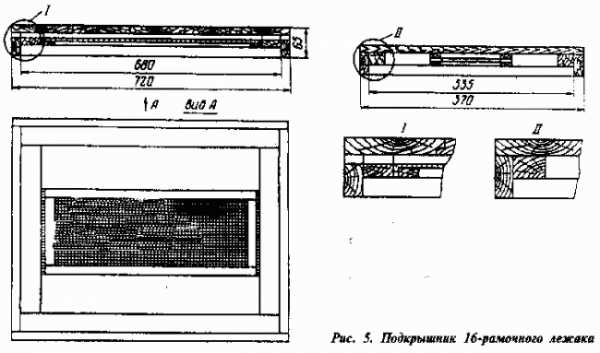

Шестнадцатирамочный

Шестнадцатирамочная модель отличается только…да, наличием дополнительных рамок. Они очень удобны для начинающих пчеловодов, так как позволяют нарастить достаточно сильную семью. В магазинной надставке располагается мед. Толщина передней и задней стенки — 40 мм, дна и боковых стен — 30 мм. Присутствует два летка. Все замеры и детали вы найдете на рисунках.

Чертежи

Четырнадцатирамочный/ Двенадцатирамочный/ Десятирамочный

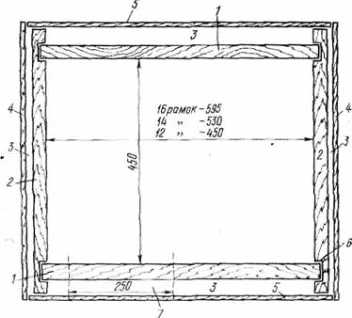

Четырнадцати-, двенадцати- и десятирамочные улики отличаются количеством рамок, по своему строению они практически идентичны. Кому-то просто удобнее работать с большим количеством рамочек в распоряжении, кто-то привык к меньшему. Выбирайте сами!

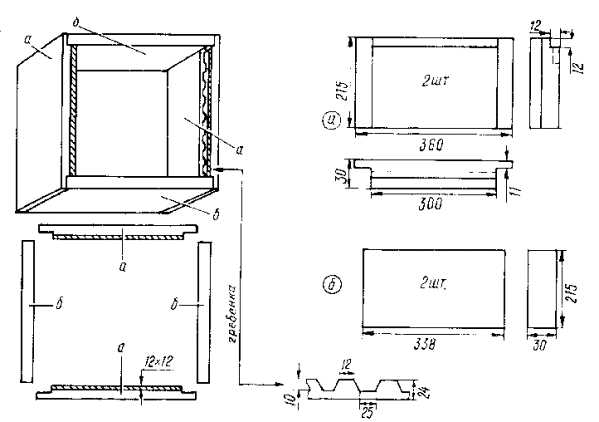

Чертежи

14-рамочный

12-рамочный

Универсальный улей Кузнецова

Этот универсальный улей Кузнецова имеет в своем составе такие части, как: корпус, который состоит из последовательно установленных элементов — основания (2), корпуса (1, 3, 11) с дном (4) и поддоном (5), сеткой для главного корпуса(10)  и крышкой (12). Донный корпус оснащен пылеулавливателем (6), он расположен над сеткой, а состоит из множества парно прикрепленных пластин, которые устанавливают под углом к горизонту. В поперечном сечении он имеет форму елочки. Очень полезен для сбора пчелами пыльцы.

Чертежи

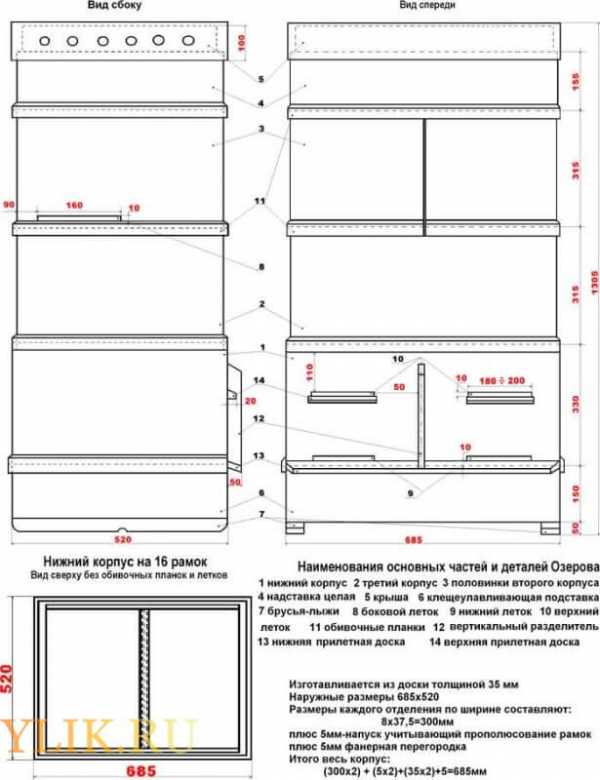

Озерова

В состав улика Озерова входят три корпуса, а также две полурамочные надставки. Нижний корпус делится на два отсека при помощи перегородки. В каждом отсеке присутствует по два летка — снизу и сверху. Корпус ставится на подставку дно, которая тоже делится глухой перегородкой на два отдела. Каждый отдел нижнего корпуса может вместить до 8 рамок с размерами 435х300 мм. Второй корпус делится на две половины, каждая из которых имеет собственный леток — сбоку или спереди. В третьем корпусе перегородки отсутствуют. К тому же, делают еще и две надставки. Вместо надставок иногда изготавливают и четвертый корпус.

Чертежи

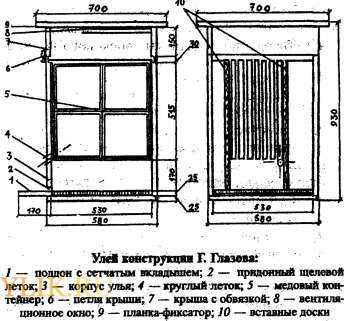

Глазова

Изготавливается в виде контейнера. В такого рода приспособлениях Глазова пчелосемья очень быстро наращивает свою силу, пчелы приносят большое количество пыльцы и нектара, а улики позволяют это все вместить. К сожалению, такие модели очень неудобно перевозить, они весят слишком много, да и изготавливать их сложновато своими руками.

Чертежи

Видео

1

2

3

4

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Улик » Улья » Сделать улей проще простого, когда есть нужные чертежи!

Обязательно прочтите это

ylik.ru

Изготовление многокорпусных ульев своими руками

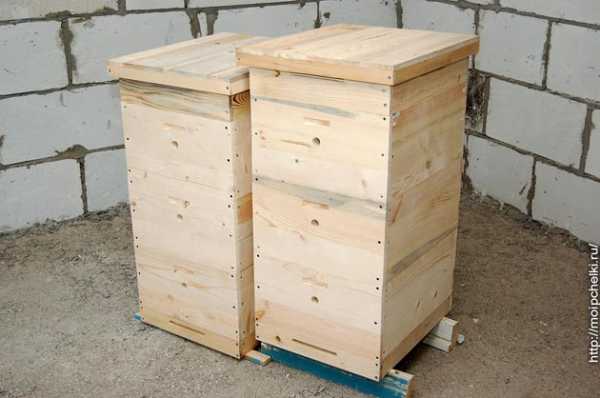

Закончил я изготовление многокорпусных ульев своими руками. Первые МОИ улики. Вот они.

Крышки нужно еще листовым металлом обшить и покрасить. Приятно было работать с деревом, мастерить для души. Начал почти месяц назад, сделал сначала крышки, потом донья, подкрышники, так и занимался себе потихоньку, пока дежурил на стройке сутки. Потом три дня был дома и снова сутки охранял стройку и делал свои ульи. Напарник говорил: «Приятно заходить в вагончик – пахнет деревом, а не табаком, как у других».

Сегодня закончил корпуса и, как обычно, расскажу, как я их изготавливал. Самый первый вопрос – из чего делать? Мои «подвальные» и «гаражные» запасы доски закончились. Стал искать по городу сухую сосновую доску сороковку. Ох, и дорогущая, я вам скажу. За куб просят 1200 гривен. Если с такой ценой посчитать все расходы на изготовление многокорпусных ульев, то купить готовые выйдет не намного дороже, чем сделать своими руками.

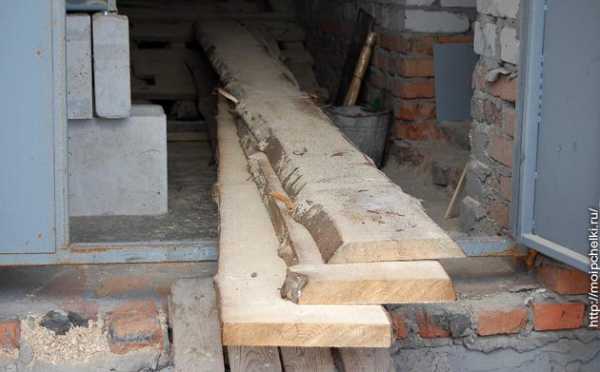

По одному из объявлений нашел сухую еловую доску. Остатки. Забирай – говорят, — по цене 800 за куб. Забрал, конечно. Три четырехметровые доски.

Еще три доски сосновых мне подарил Игорь – хозяин станка, на котором я делал ульи. Взамен я ему улей сделал.

Ну и остались у меня в запасе сухие демонтированные оконные коробки – тоже пойдут в дело. Вот так и наскреб немного материала.

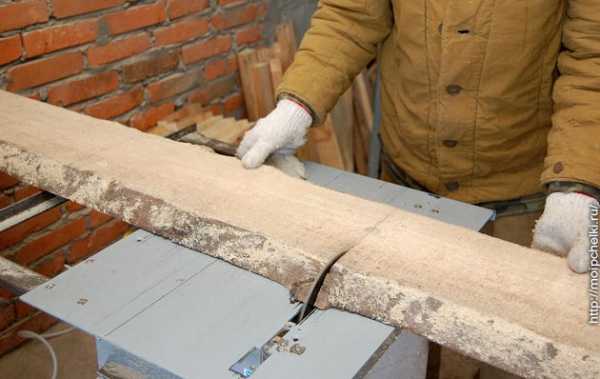

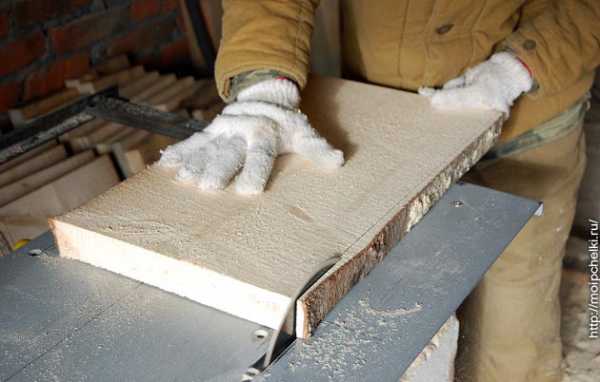

Доску сразу порезал на полуметровые заготовки, потому как станочек маленький, длинные куски обрабатывать тяжело.

У каждой из заготовок обрезал ровно один край.

Стенки корпусов решил изготавливать из двух досок: широкой — 160 мм и узкой – 90 мм. Поставив боковой упор, распустил доску вдоль.

Ставил размер 165 и 95 мм – с запасом по 5 мм на обработку. Из некоторых получалось даже по две широких заготовки, из некоторых – широкая и узкая, из других – только две узких. Ширина оконных брусков, кстати, тоже 95 мм, так что они как раз подходят.

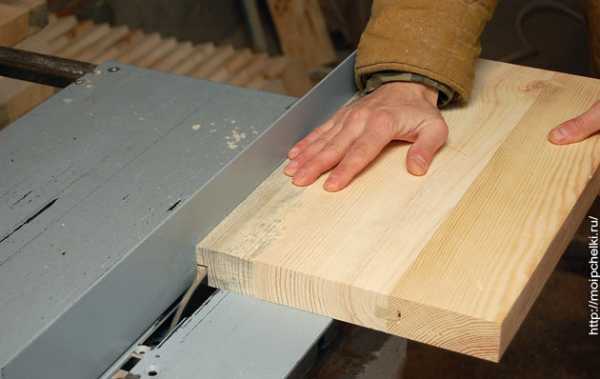

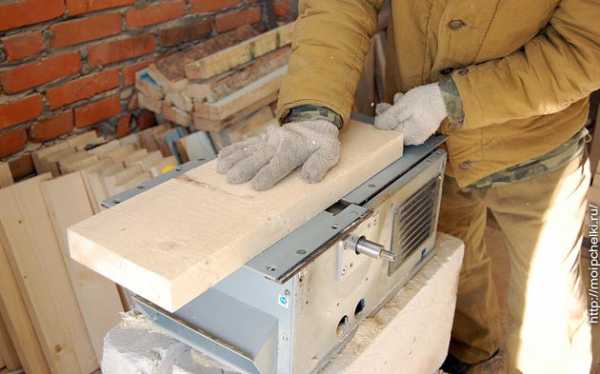

Рейсмуса у меня нет, просто, прижимая своими руками, острогал заготовки с двух сторон, согнав толщину до 35 мм.

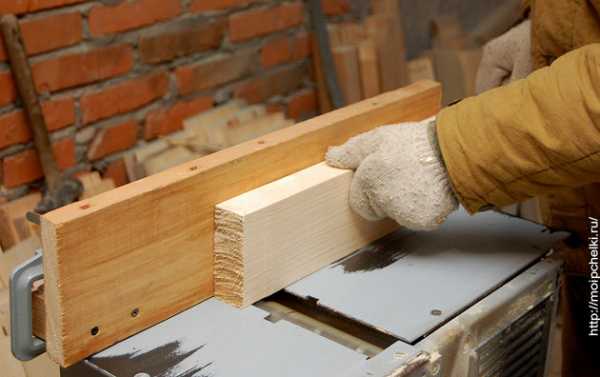

Острогал  боковые стороны под прямым углом — прижимал к вертикальному упору.

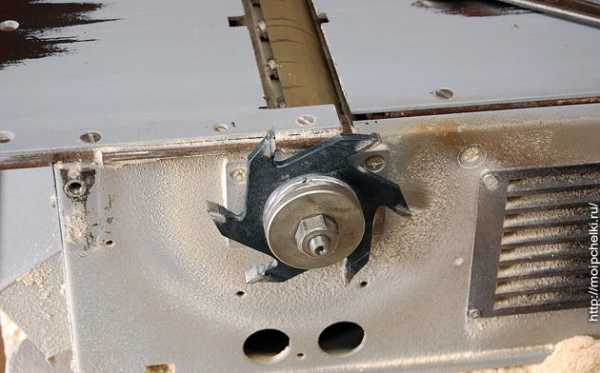

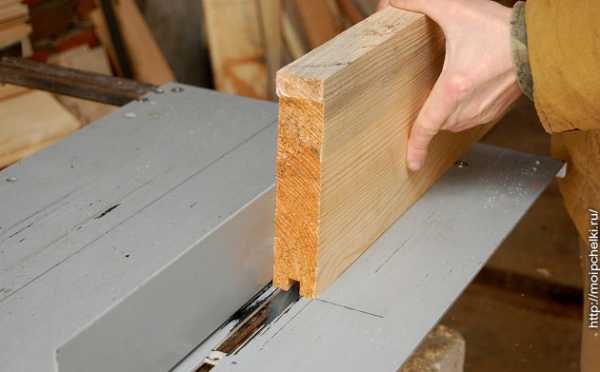

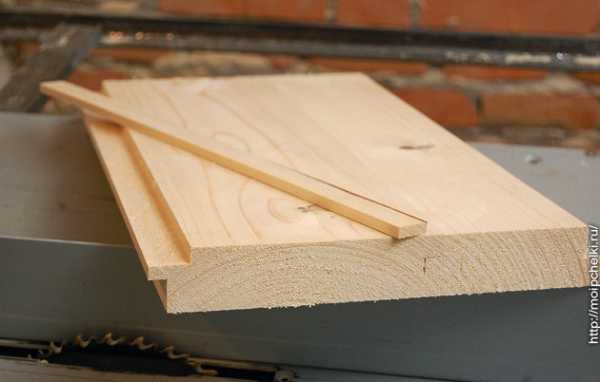

Стенки решил склеивать в шпунт и рейку. Для выборки под шпунт купил фрезу диаметром 125 мм и шириной зуба 10 мм.

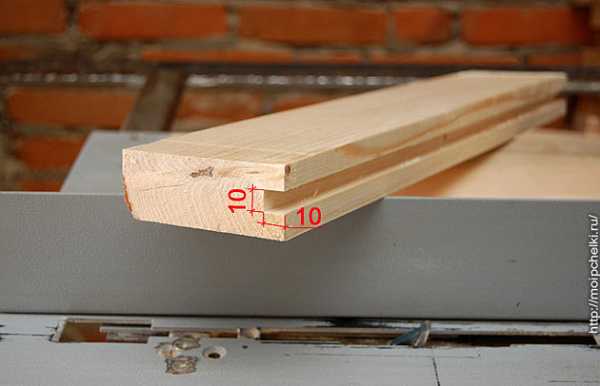

Выбрал в заготовках с одной стороны по центру паз размером 10х10 мм.

О том, как регулируется высота стола станка есть отдельная статья.

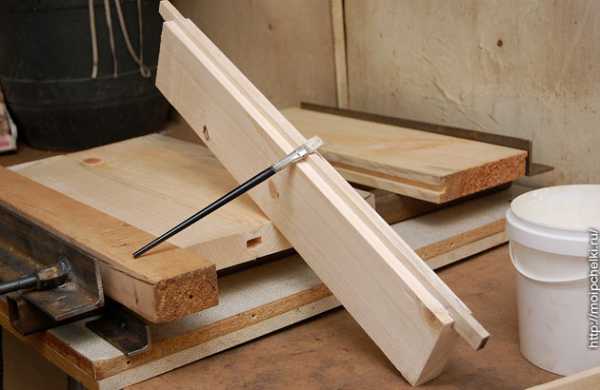

Дальше склеиваю стенки – паз промазываю клеем ПВА, вкладываю в него заранее заготовленные реечки сечением 10х20 мм, сверху тоже наношу клей.

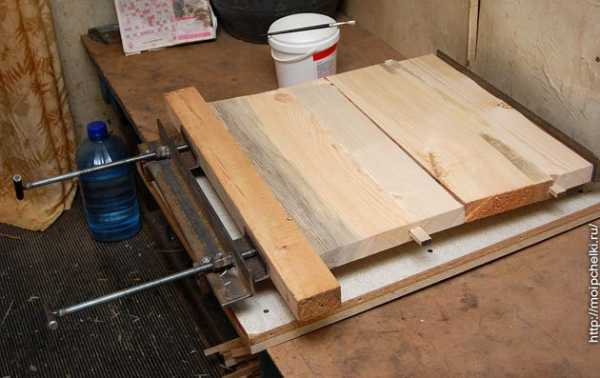

Соединяю широкую доску с узкой и зажимаю в струбцине. Помещается сразу по две стенки. Струбцину тоже изготовил своими руками – ничего сложного.

Через 3-4 часа можно снимать и клеить очередную партию. Несколько дежурств ушло у меня только на склеивание, так что изготовление многокорпусных ульев – процесс кропотливый и не терпящий суеты.

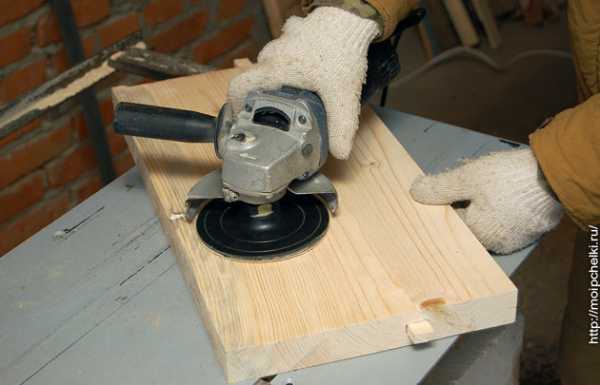

Небольшие неровности и перепады склеенных частей зашлифовал болгаркой с наждачной бумагой.

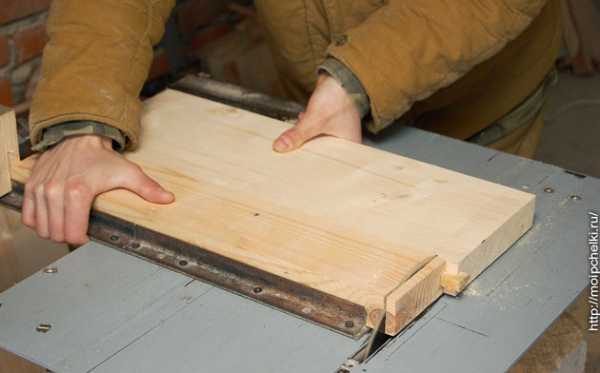

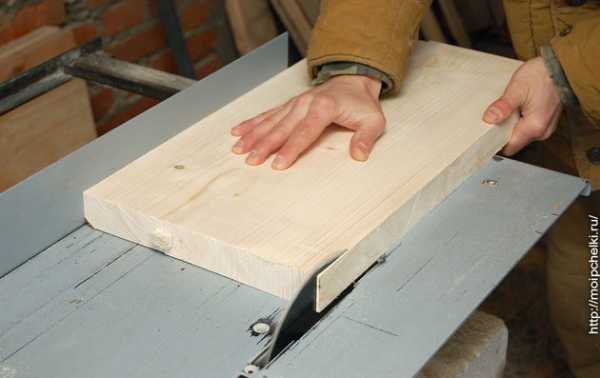

Поставил боковой упор и обрезал все заготовки вдоль под окончательный размер 250 мм – такова высота корпуса многокорпусного улья. Строгать этот срез более не стал.

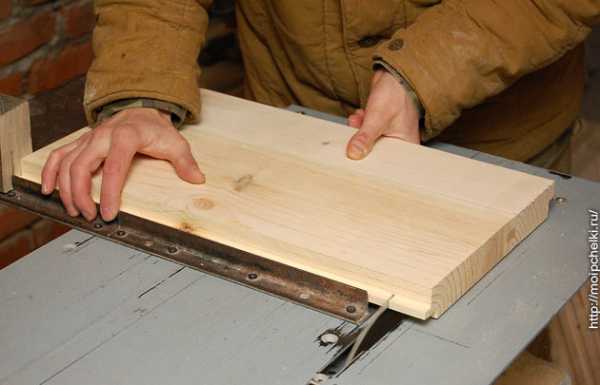

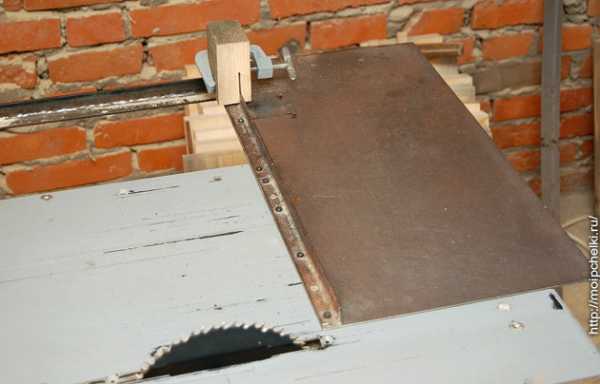

Используя самодельный накладной столик на салазках, обрезал с одной стороны торцы заготовок под прямым углом.

Поставив на столике ограничитель, обрезал стенки в один размер: боковые – по 491 мм, переднюю и заднюю – по 445 мм.

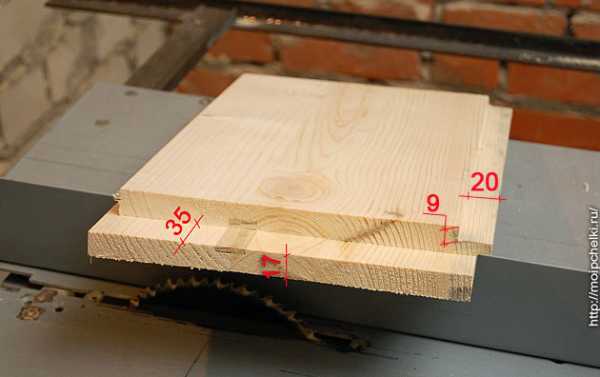

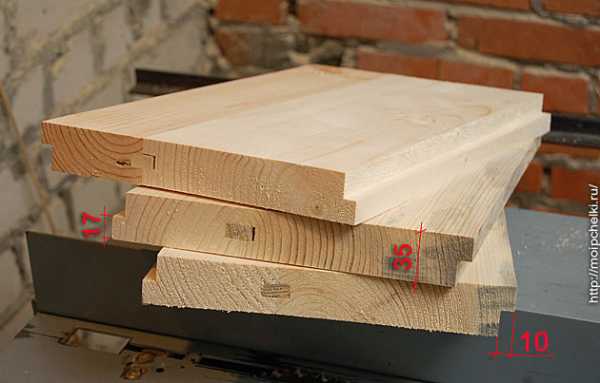

Следующий этап изготовления – выборка фальцев. Сверху и снизу стенки. Для постановки корпусов друг на друга.

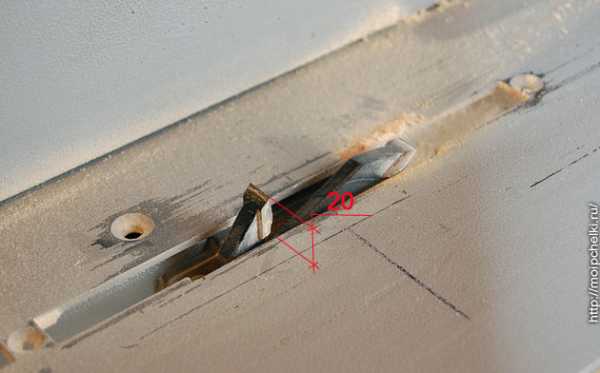

В верхней части передней и задней стенки циркуляркой выбираю паз, куда будут вставляться плечики ульевых рамок. Размер — 9х20 мм.

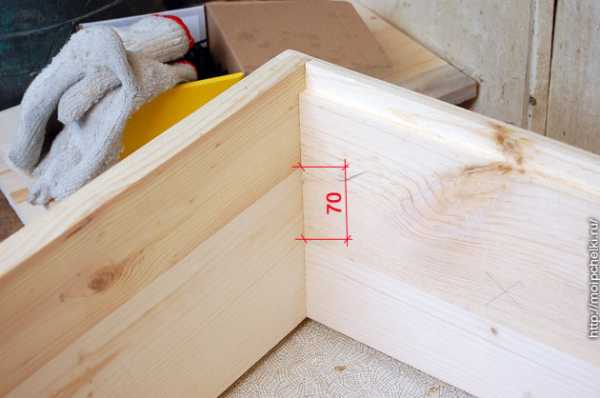

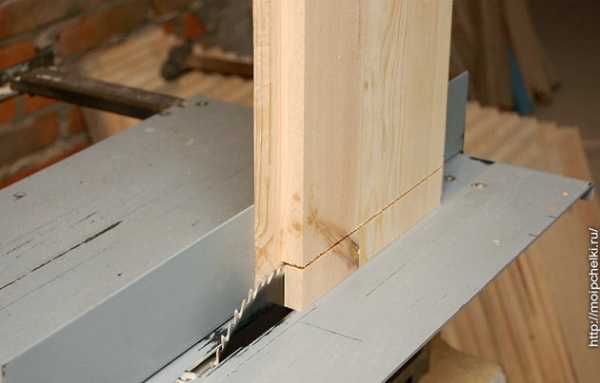

Еще одна выборка в передней и задней стенке – для соединения углов корпуса.

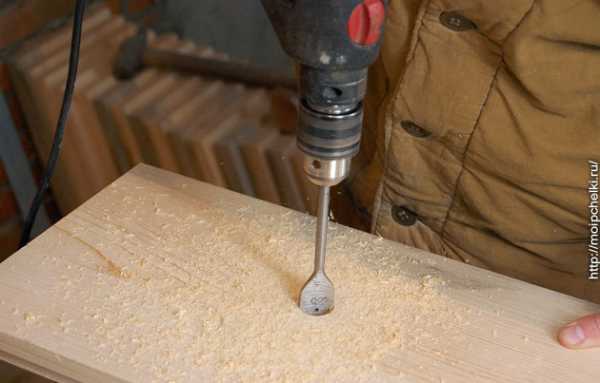

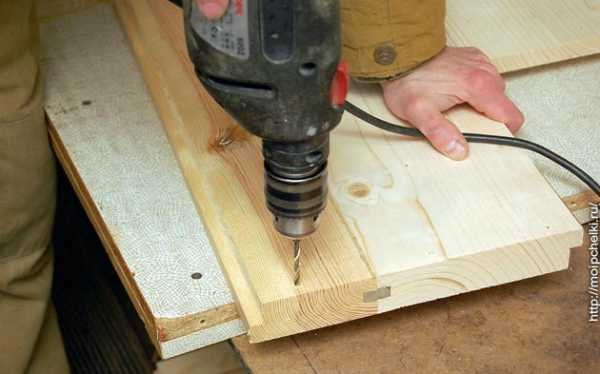

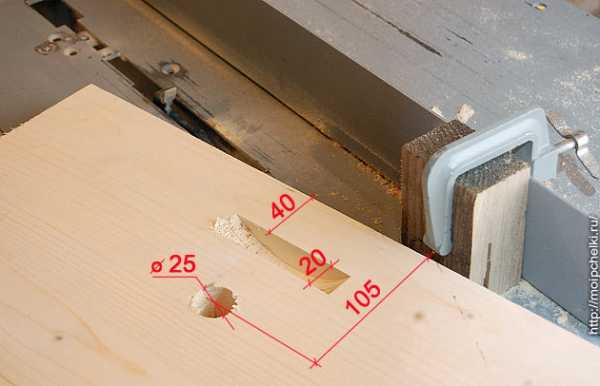

Отверстия для верхних летков. Сверлю обычной дрелью с перовым сверлом на 25 мм.

Раковины для удобства захвата корпусов. Выбираю с использованием все той же сантиметровой фрезы. Делал в два приема, чтобы ширина выборки была 20 мм.

Сборку ульевых корпусов произвожу на ровной плоскости. Для получения этой плоскости скрепил между собой две старых кухонных столешницы — чтобы жестче было. По краям каждой стенки делаю по три отверстия для саморезов.

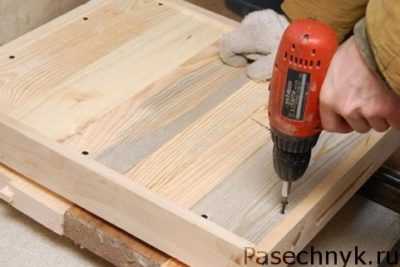

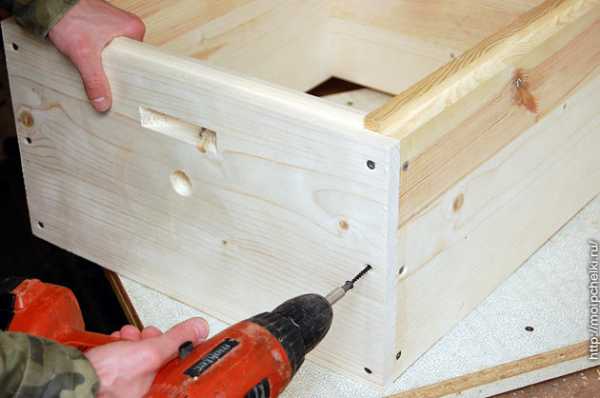

Переднюю и заднюю стенки креплю саморезами 55 мм, боковые мне удобнее всего стягивать 75 мм.

В местах соединения углов наношу немного клея ПВА. Стенки я изготавливал с таким расчетом, чтобы при сборке узкая доска одной стенки крепилась к широкой доске другой. С учетом разницы ширины досок, расстояние между склеенными швами составляет 70 мм – как того и требует еще советский ГОСТ. Даже если ульи сильно рассохнутся, особенности такой конструкции не дадут им окончательно развалиться.

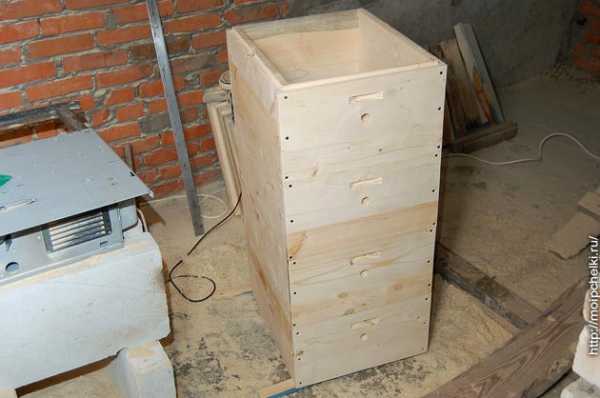

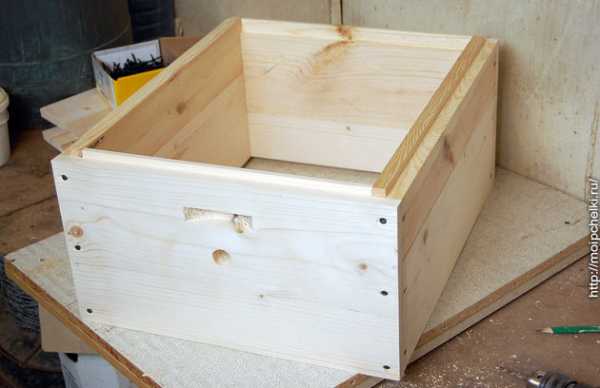

Вот и готов корпус, 12 штук вышло. Все части, за счет применения накладного столика, получились хорошо подогнанными, нет перекосов по плоскости.

Очень понравилось мне работать с елью. Легкий и мягкий материал, в таких ульях пчелам должно быть тепло. Мои корпуса свободно взаимозаменяются, даже с приобретенными мной осенью, у дяди, который изготовление многокорпусных ульев своими руками поставил на поток.

Можно и самому заняться таким делом, но для этого у меня пока нет ни станков, ни дерева, ни сушилки, ни помещения. Есть только желание завести пчел, которое и пытаюсь воплотить в жизнь доступными средствами.

Всем пока, до новых встреч!

Чтобы получать новые статьи блога на свой e-mail, оформите подписку.

Буду благодарен, если поделитесь статьей в социальных сетях:

moipchelki.ru

Как сделать пчелиный улей своими руками: фото, видео, инструкция

Каждый пчеловод должен позаботиться, чтобы его семья пчел проживала в комфортных для них условиях. Некоторые пчеловоды не строят улья, а добывают большое количество меда, воска с дупла дерева. Но это неправильно, настоящий пасечник профессионал должен сделать улей для пчел своими руками, для этого необходимо тщательно изучить чертежи.

Видео как собрать

Особенности конструкции пчелиного улья

Пчелиный улей, в котором содержится 20 рамок, должен обязательно иметь корпус, два отсека, крышку и магазин. Внешним видом похож он с удлиненным ящиком, в нем крыша и днище плотные и надежные. Существует большое количество вариантов и видов пчелиных ульев, если использовать чертежи, сделать их несложно в домашних условиях, имея под рукой весь необходимый материал.

Часто пчеловоды вместо громоздкого улья-лежака используют жилище на 12 рамок, но у него недостаток в том, что он маленького объема.

Строим улей и обращаем внимание на такие обязательные конструктивные части:

  1. Корпус состоит из стен, размеры могут варьироваться, все зависит от вида конструкции, может быть несколько корпусов. Жилище внутри обязательно требует установку параллельных пазов, они нужны для дальнейшего рамочного монтажа. В стенах могут быть пчелиные летки.
  2. Надставка или магазин является укороченным корпусом, этот элемента необязателен. Но его удобно применять для сохранности медовой продукции, когда осуществляется медосбор, также он подходит для ослабленных семей, которые приносят маленькое количество меда.
  3. Подкрышник представляет собой магазин без выемок. Его конструируют между верхом и крышей. Таким образом, можно улучшить пчелиное кочевание, насекомым будет в жилище тепло, уютно. Именно в подкрышнике содержится специальный утеплитель, также устанавливают кормушку.
  4. Дно располагается под низом корпуса, существует два вида дна – съемное и несъемное. Первый вид поможет пчеловоду полноценно ухаживать за насекомыми, если необходимо оказывать медицинскую помощь. Если дно является несъемным, оно образовывает выступ, который для пчел служит прилетной площадкой.
  5. Потолочек поможет сохранить тепло внутри гнезда. Сделать его несложно, понадобятся дощечки, они будут защищать вверху гнезда. Расположен он над рамками или надставками. Некоторые пчеловоды заменяют потолочек холстом, но это не очень удобно.
  6. Крыша – основной элемент улья, именно с помощью ее можно защитить жилище от разных атмосферных изменений. Для ее изготовления используется обвязка, плоский щит. Крыша может быть разных видов – плоская, двускатная. Чтобы удобно было транспортировать улья, необходимо конструировать плоскую крышу. В обвязке должны оставаться специальные отверстия для вентиляции. Для того чтобы крышу соединить с корпусом должна использоваться четверть или нахлобучка.
  7. Рамки гнезда нужны для того, чтобы пчелы смогли отстраивать соты. Обязательно рамка должна иметь верхний и нижний брусок, две боковые планки. Таким рамки обязательно должны быть оснащены разделители. Рамка подвешивается на плечики, которые находятся в бруске сверху. Какой размер будет иметь этот элемент, зависит от типа улья.
  8. Рамки секционные применяют для того, чтобы получить сотовый мед. Такие секции изготовить несложно, понадобится древесина. Ширина может достигать полурамочной ширины, в толщину до 2 мм. Чтобы отстроить соты в секционные рамки должна быть вставлена вощина, прикреплена на проволоку, ее необходимо тщательно натянуть.
  9. Кормушка является важным элементом, ее применяют, чтобы подкармливать насекомых весной, осенью, для этого используют сахарный сироп. Можно сделать верхнюю и внутриульевую кормушку.
  10. Вставные доски для ограничения размера гнезда, используются для того, чтобы разделить две пчелиных семьи в одном улье. В холодное время года, под доски нужно подложить теплоизоляцию, специальный материал, таким способом можно обеспечить тепло внутри улья.

Типы ульев для пчелиной семьи

  1. Узко-высокий, когда рамка больше в высоту и меньше в ширину.
  2. Низко-широкий, когда рамка меньше в высоту и больше в ширину.
  3. Квадратная, когда высота и ширина равны.

Подбор материала для изготовления ульев своими руками

Прежде чем сделать жилище для пчел своими руками, нужно подобрать качественный и подходящий материал, сейчас существует множество вариантов:

  1. Дерево использовалось для жилища пчел с давних времен, он испаряет лишнюю концентрацию воздуха с улья, это один из дышащих материалов. Лучше всего остановиться на хвойном дереве – ели, не смолистой сосне, пихте, кедре. К лиственным мягким породам относят липу, осину и тополю. Перечисленные деревья для материала отличаются низкой теплопроводностью. Так пчел можно защитить от жары и холода. Обратите внимание, дерево не должно содержать лишних сучков, иметь трещины, гниль. Можно, только чтобы сучки были немного сросшимися. Дерево имеет один минут, оно увеличивает количество влаги в жилище пчел.
  2. Фанера – это один из лучших вариантов, является экологически чистым и долговечным. Устойчиво во время транспортировки. Пчеловоды говорят о том, что этот материал намного лучше дерева, он является сухим, сохраняет теплоизоляции. Фанеру нужно обязательно сверху покрывать акрилом, для того, чтобы укрепить и утеплить стенки нужен дополнительный материал –пенополистиров. Сделать такой улей несложно, для него необходимо использовать чертежи. Он является лучшим вариантом, в нем насекомые могут спокойно разводить расплод, сохраняя свою энергию, ее не нужно применять для дополнительного обогрева.
  3. Часто пчеловоды используют пенополистирол, это легкий материал, с ним можно легко работать, он отличается повышенным уровнем термоизоляции, недорого стоит. Если есть чертежи, его сконструировать легко. Но он является непрочным.
  4. Многие даже и не догадываются, что можно улей соорудить с помощью пенопласта. Плюс конструкции в ее легкости, зимой можно сохранить тепло, лето в улье будет прохладно. Очень важно в конце постройки красить его, так он будет защищен от внешних факторов.
  5. Пенополиуретан применяли для того, чтобы утеплить дом. Этот материал по сравнению с другими не страдает от влаги, растворителей, гнили, грибка и разных микробов. Это прочный материал, поэтому защищен от грызунов. Но он горючий. Сделать такой улей легко, очень важно учитывать вентиляционную систему, он не пропускает воздуха, но может накапливать пары.
  6. Поликарбонат является твердым пластиком, он легкий, долговечный, имеет устойчивость к разным влияниям факторов окружающей среды. На поликарбонат тяжело воздействовать, поэтому он защищен от жары, холодный условий, солнечных лучей. Так можно поддержать подходящие климатические условия для пчел.

Чертежи для изготовления ульев своими руками

Очень важно все делать правильно, учитывать все особенности конструкции, поэтому нужно использовать специальные чертежи, схемы.

Чертеж «Улей сбоку»

Улей состоит из: 1 – дна; 2 – передних и задних стенок; 3. – наружных стенок; 4 – межстенного расстояния; 5 – планок и фальцев; 6 – накладок для планок, которые закреплены на стыке;7 – крышечной обвязки; 8 – двухскатной крыши; 9 – специального отверстия для вентиляции;10 – надгнездового бортика; 11 – рамок; 12 – летка, размещенного снизу;13 – подрамочного пространства; 13 – чтобы закрыть щель, используется специальный вкладыш.

Ниже на чертеже детально представлено вид передних стенок в улье.

Чертеж «Особенности передних стенок в улье»

Улей состоит из: 1. Дна; 2 – внутренних боковых стенок; 3 – внешних боковых стенок; 4 – пространства между стенами жилища; 5 – планок, которые не имеют фальцы; 6 – боковых рамочных планок; 7 – верхнего летка; 8 – подрамочного пространства; 9 – нижнего летка.

На чертеже изображено нижнюю часть улья, она подходит для устройств, начиная с 12 рамок, заканчивая 16 рамками.

Чертеж «Нижняя часть улья»

Низ улья состоит из: 1 – внутренних стенок; 2 – боковых стенок; 3 – пространства между стенками; 4 – наружной части; 5 – задних и передних стенок;6 – чтобы крепко соединить переднюю и заднюю внутреннюю стенку, необходимо специальное углубление.7 – летка, размещенного снизу.

Ниже на чертеже, можно ознакомиться, как сделать так, чтобы оградить летки между стенками в ульях.

Чертеж «Летковое ограждение»

Конструкция состоит из: 1 – боковых деревянных брусков, они имеют размеры: ширина – 10 мм, толщина – 10 мм и длина 20 мм; 2 – верхних досок; 3 – пола;4 – специальной щели.

Соединение корпуса улья в одно целое

Используя чертежи, все быстро рассчитывается, готовится и вырезается. Затем все детали нужно соединить:

  1. Чтобы скрепить боковые стенки, необходимо специально проделать кромки. Для приготовления их нужно использовать циркуляционную пилу.
  2. Устройство необходимо соединить с помощью саморезов, некоторые используют гвозди в жидком виде.
  3. Чтобы собрать готовый корпус нужно плотно прижать вверх улья к низу. Обязательно проследите, чтобы не было зазора, щели, так можно нарушить микроклимат.

Окончательная сборка улья для пчелиной семьи

  1. Дно должно быть изготовленное из оцинкованного материала обязательно быть съемным, это нужно при транспортировке. Устанавливать его нужно на саморезы, проделать специальное отверстие.
  2. Рамка изготовляется с еловой древесины, размер должен быть стандартным. Избегайте смолистости рамки. Подбирайте оптимальное расстояние до 10 мм между планкой, которая находится сбоку и стенами улья. Чтобы пчелы не могли туда помещать прополис или застраивать соты.
  3. Очень важно, чтобы в улье была кормушка, для ее изготовления понадобится кочевая сетка.
  4. Крышу делают в конце. Регулируйте ее открытие, главное для крыши прочность, утяжеление.
  5. Изготовьте в улей специальную сетку от клещей, для этого используйте оцинкованный материал.
  6. Обогревающее устройство, если зима очень холодная, оно обязательно должно быть в улье, мощность не больше, чем 10 Вт.
  7. Леток проделывается в корпусных стенках, лучше всего размещать его на передних стенках.
  8. На передней, задней и боковых стенах должны быть вырезаны специальные выемки, туда приделать ручки. Таким способом можно будет удобно перемещать жилище пчел.

Таким образом, изготовление ульев своими руками является довольно серьезным заданием, которое можно выполнить правильно, используя чертежи. Помните, что улей должен быть теплым, удобным и отвечать всем требованиям насекомым, иначе из-за него будет снижена продуктивность, пчелы будут болеть, и не смогут полноценно размножаться. Поэтому учитывайте все правила при изготовлении конструкции.

roypchel.ru

Улей своими руками для пчел: инструкция и чертежи

Когда пчеловод занимается разведением пчел, он предпринимает все необходимые меры, чтобы обеспечить им комфортные условия проживания. Часть пасечников не строит ульи, так как собирает огромное количество медовой продукции в дуплах деревьев. Однако это не совсем правильно, профессиональный пчеловод должен смастерить улей собственноручно, для чего понадобятся специальные схемы и чертежи.

Конструкция ульев

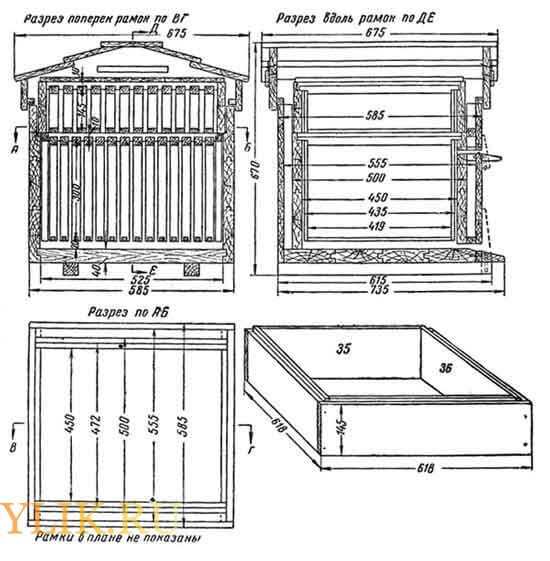

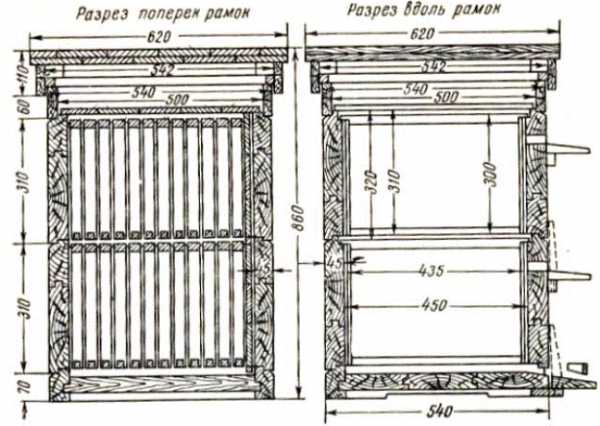

Чертеж. Многокорпусный улей
а — разрез вдоль рамок; б — разрез поперек рамок; 1 — дно;
2 — корпус; 3 — рамка; 4 — потолок; 5 — подкрышник;
6 — вентиляционная рама; 7 — крыша.

Двадцатирамочный пчелиный улей имеет соответствующий корпус, магазин, 2 отсека, а также крышку. Он похож на длинный ящик, в котором есть плотный и надежный пол, крыша. Используя чертежи для изготовления ульев, вы самостоятельно построите такие конструкции.

Для создания улья своими руками потребуется материал, инструмент и соответствующие чертежи. В процессе изготовления домика для пчел обратите внимание на некоторые нюансы, которые помогут быстро сделать конструкцию своими руками.

Важные нюансы:

  1. Корпус содержит стены, размеры которых меняются в зависимости от типа конструкции. Каждый улей содержит разное количество корпусов. Внутри помещают специальные пазы, которые пригодятся в процессе монтажа рамочного. В стенке располагают пчелиный леток.
  2. Магазин или надставка – это более короткий корпус, его использование и изготовление не является обязательным. Он удобен для того, чтобы хранить медовую продукцию в период медосбора. Помимо этого, прекрасно подходит для слабых семей пчел, которые приносят небольшое количество мёда.
  3. Что касается подкрышника, то это надставка, в которой отсутствуют выемки. Его помещают между крышей и верхом, чтобы улучшить кочевание пчел. Таким образом, в ульях будет тепло и комфортно. В нем расположен специальный утеплитель.
  4. Под корпусом размещают днище. Бывает несколько разновидностей, а именно — несъемное, съемное.
  5. Главной составляющей улья является крыша, которая оберегает пчел от погодных изменений. Для изготовления понадобится щит плоский, а также обвязка. Она бывает двускатной и плоской. Если вы собираетесь транспортировать домики пчел, отдайте предпочтение плоской крыше.
  6. Помимо этого, для гнезда понадобятся специальные рамки, чтобы пчелы строили соты. В рамке должен быть брусок – верхний, нижний, а также боковые планки – 2 единицы.
  7. Кормушка – это важная составляющая любого улья, с помощью которой осуществляется подкормка пчел.

Особенности строительства

Пошаговая инструкция, оснащенная чертежами, пригодится каждому пчеловоду. Сначала подготовьте все материалы и инструменты, произведите расчеты. Далее скрепите все детали:

  • с помощью кромок скрепляются боковые стены, для приготовления которых потребуется пила циркуляционная;
  • конструкцию крепят саморезами в жидком виде;
  • чтобы осуществить окончательную сборку, корпус прижимают достаточно плотно. Следите за тем, чтобы не образовалась щель или зазор, иначе произойдет серьезное нарушение внутреннего климата.

Используя схемы и чертежи, осуществите эффективную сборку улья для пчел:

  • чтобы смастерить дно, потребуется оцинкованный материал. Желательно делать его схемным, чтобы транспортировка прошла удачно. Его крепят на соответствующие саморезы, для этого делаются отверстия;
  • рамка имеет стандартные параметры, для нее подойдет еловая древесина. Важно проследить, чтобы отсутствовала смола;
  • в улье должна находиться специальная кормушка для пчел, для создания которой необходима сетка кочевая;
  • по окончании процесса приступают к конструированию прочной и утяжеленной крыши;
  • с помощью материала оцинкованного изготавливают специальную сетку от клещей, которую помещают внутрь улья;
  • на случай холодной зимы потребуется обогревающий прибор, мощность которого не превышает 10 Вт;
  • в стенках корпуса проделывают леток, лучше всего, на передней стенке;
  • на стенках вырезают выемки, чтобы в них прикрутить ручки.

Процесс строительства – серьезное дело, которое требует отдачи и ответственного подхода. Улей должен быть комфортным и теплым, чтобы не снижалась продуктивность и работоспособность насекомых. В противном случае пчелы ослабнут, заболевают и перестанут размножаться.

Преимущества пенопласта

Схема. Особенности улья из пенополистирола

Улей из пенопласта – это отличное решение для любой пасеки, так как его легко соорудить самостоятельно, применяя соответствующие чертежи, схемы.

Отмечают следующие преимущества такого жилища:

  • небольшой вес, что удобно для транспортировки;
  • поддержка оптимальной температуры внутри;
  • гладкая, цельная и красивая поверхность;
  • легко смастерить самостоятельно;
  • долговечность;
  • стоимость материала невысокая;
  • легко осуществлять профилактические, а также ремонтные работы;
  • легко разбирать на отдельные фрагменты;
  • в них не уживаются грибки, разнообразные бактерии;
  • прекрасная защита от грызунов, вредителей;
  • хорошая стойкость тепла.
Чертеж.Особенности крышиЧертеж. Техника выполнения корпуса улья

Приятнее всего, пользоваться теми предметами, которые сделаны собственными руками. Согласно многолетней практике, длительность эксплуатации подобных изделий в пчеловодстве намного выше, чем у покупных. Каждый пчеловод с трепетом относится к ульям, которые соорудил своими руками. Существует много разновидностей ульев, каждый из которых подходит для определенной местности, региона и климата.


pasechnyk.ru

технология изготовления ульев из дерева и пенополиуретана

Каждый пчеловод обязан знать, как сделать улей для пчёл своими руками. При этом пчелиную семью важно обеспечить комфортными условиями для жизни. Конечно, можно приобрести готовые улья, но стоят они довольно дорого и многим не по карману.

Поэтому опытные пчеловоды советуют делать домики своими руками, используя чертежи и подручные средства. Если придерживаться необходимых рекомендаций, то это совсем несложный процесс. Так как самому сделать улей? Попытаемся разобраться в этом.

Содержание материала

Основные элементы ульев

Классический вариант улья представляет собой 20-рамочный корпус с крышкой, магазином и двумя отсеками. Внешне такая конструкция напоминает ящик продолговатой формы, с большим днищем и утолщённой крышей.

Чертежи домика для пчёл можно найти в интернете. Прежде чем приступать к процессу изготовления домика, нужно ознакомиться с основными элементами конструкции и для чего они предназначаются.

Практически любой вариант пчелиных ульев своими руками состоит из следующих частей:

  1. Корпус. Это своеобразная коробка, которая является стенками ульев. Размеры корпуса бывают разными, что зависит от конкретной модели. А также существуют конструкции с большим количеством корпусов, которые ставят друг на друга. Обязательный атрибут любого корпуса – леток или несколько летков.
  2. Магазинная надставка. Такой элемент не обязателен, но во многих ульях он имеется. Представляет он собой укороченную модель корпуса. Его основной целью является сохранение мёда в период сбора.
  3. Подкрышник. Располагается этот элемент между верхним корпусом с рамками и крышей. Предназначение такое же, как и магазинной надставки. Служит подкрышник для создания комфортных условий жизни пчёлам, а также для утепления домика к зиме и установки кормушки.
  4. Дно. Бывает съёмным или несъемным. Благодаря съёмному дну можно гораздо качественнее и быстрее ухаживать за пчёлами, а несъемное создаёт дополнительную площадку для насекомых.
  5. Потолок. Такой элемент представлен дощечками, перекрывающими гнездо в верхней части улья. У некоторых моделей вместо потолка используется холстик.
  6. Крыша. Её основное предназначение – защита от явлений природы, которые негативно сказываются на жилище. Может быть, плоской, пологой, двух — и односкатной.

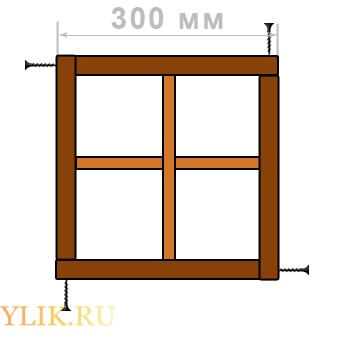

  7. Рамки. Бывают гнездовыми и секционными. В первом случае они необходимы для создания сот, а во втором – для заготовки мёда в сотах.
  8. Кормушка. Предназначается для подкормки пчёл или используется для их лечения.
  9. Вставная доска. Необходима, чтобы сузить свободное пространство.

Материалы для изготовления

Как изготовить улей и из какого материала? Существует много схем и чертежей постройки домика для пчёл, а строительные супермаркеты предлагают разнообразные материалы для этого.

Улей своими руками обычно изготавливают из древесины. Лучший вариант – это использование деревьев лиственных пород, например, осины или липы. Такая древесина пахнет очень приятно, благодаря чему мёд не приобретёт специфического запаха. Кроме того, летом в домике не будет скапливаться влага. Недостаток такого материала — зимой его следует хорошенько утеплять.

Для создания ульев все чаще стали использовать древесину хвойных пород – пихту, ель, сосну. Такой вариант является бюджетным. Кроме того, дерево характеризуется хорошими показателями теплосбережения, поэтому жилище пчёл утепляют не слишком сильно. Недостатки дерева – внутри улья может скапливаться влага, а мёд способен приобрести специфический хвойный запах, особенно в новых конструкциях.

Использование фанеры. Такой материал отличается долговечностью и экологической чистотой. Когда конструкцию снаружи покрывают акриловой краской, а внутри утепляют пенополистиролом, то улей из фанеры будет превосходить жилище из древесины. В таком домике пчёлам сухо и комфортно. Но фанера не любит влагу и нуждается в постоянном уходе.

Пенополистирол для изготовления. Это современный материал, который выгодно отличается от всех остальных небольшой стоимостью и отсутствием дополнительного утепления конструкции. Его недостатками являются ломкость и хрупкость конструкции. Материал сомнительного качества ухудшает качество мёда.

Применение пенопласта. Это самый бюджетный материал, который используется для изготовления ульев своими руками. Его преимущества: хорошие теплоизоляционные качества и очень лёгкий вес. Недостатки пенопласта: хрупкость и необходимость в обязательной покраске, чтобы уберечь пенопласт от пагубного влияния ультрафиолета.

Использование полиуретана. Такой материал используют для утепления фасадов. Он обладает хорошей теплопроводностью, не пропускает влагу и не способствует её скоплению, не подвержен разложению и гниению, а также на нем не развиваются грибки и бактерии.

Мыши и птицы не любят такой материал, поэтому не повреждают его. Недостаток полиуретана – его горючесть. Такой материал не пропускает воздух, поэтому обязательно в конструкции нужно сделать вентиляцию.

Перед тем как построить домик для пчёл, нужно внимательно изучить характеристики каждого материала. Рассмотрим более подробно два варианта – классический деревянный и полиуретановый.

Как сделать чертежи для изготовления ульев своими руками

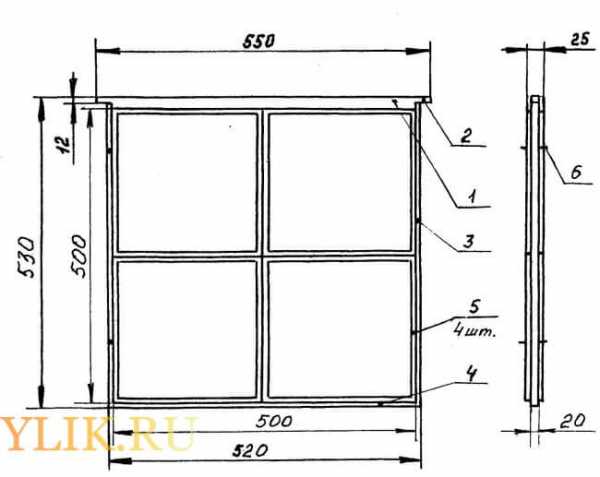

Чтобы изготовить ульи для пчёл своими руками, чертежи помогут правильно сделать это. Внутренние размеры жилища для насекомых зависят от наружных размеров рамок. Если ширина рамок составляет 25 мм, то расстояние между ними должно равняться 12,5 мм.

Таким образом, расстояние между рамками от середины до середины составляет 37,5 мм. Чтобы рассчитать ширину улья, такое значение (37,5 мм) нужно умножить на количество рамок. Например, 12-рамочный улей будет иметь ширину 450 мм, так как 37,5 умножают на 12 и т. д.

При создании чертежа ульев для пчёл нужно правильно рассчитать длину конструкции, которая зависит также от рамки. Между задними стенками и передней и боковыми планками рамок оставляют проход. Промежуток между внутренней поверхностью стенок и боковыми планками рамок должен составлять 7,5 мм. Таким образом, улей на рамку 435х300 мм должен быть длиной 450 мм.

Если не соблюдать такое расстояние, то широкие промежутки пчёлы будут застраивать сотами, а узкие замажут прополисом. При определении высоты улья нужно учесть, что рамки до его дна не должны доходить на 20 мм, образуя под рамками пространство.

Изготовление улья из дерева своими руками

Чтобы изготовить улики для пчёл своими руками из дерева, потребуются следующие материалы и инструменты:

  • набор столярных инструментов;
  • карандаш для разметки и черчения по доске;
  • большая металлическая линейка или жёсткая рулетка;
  • силикатный клей;
  • просушенные доски без зазубрин и сучков.

Корпус домика из древесины изготавливают следующим образом:

  1. На задней и передней стенке у верхнего края проделывают фальцы 11х17 мм, чтобы вставлять рамки.
  2. От верха центральной части наружной стороны на расстоянии 70 мм проделывают отверстия для переноски.
  3. На передней стенке высверливают дополнительный леток, диаметр которого составляет 25 мм, он будет использоваться как дополнительная вентиляция.
  4. Каждый корпус соединяют между собой плотно встык, не используя фальцев.
  5. Для крыши берут доски толщиной 20 мм, предварительно покрывая наружную часть листовой жестью, чтобы предотвратить гниение.

Дно должно быть съёмным и двухсторонним, делая из брусков П-образную конструкцию, имеющую выступающую переднюю часть. Рамки для улья должны быть стандартных размеров.

Благодаря увеличенным размерам боковых планок в верхней части детали максимально жёстко фиксируются внутри конструкции и не смещаются. Нижние планки обязательно должны совпасть с размерами боковых.

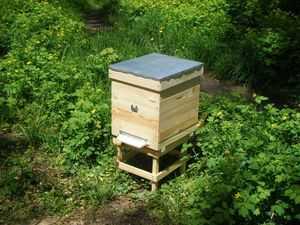

На заключительном этапе готовый улей устанавливают на заранее подготовленное место. Домик для пчёл не должен располагаться на открытом участке, но если другого места нет, то следует затенить улей при помощи деревянных щитов или матов, позволяя предотвратить риск перегрева пчёл.

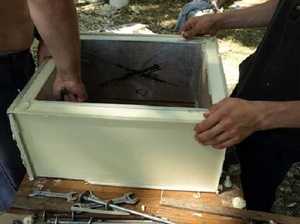

Изготовление улья из пенополиуретана своими руками

Изготовление ульев из пенополиуретана в домашних условиях не занимает много времени. Такой материал обычно подвергают окрашиванию, поэтому процесс сборки осуществляется следующим образом:

  1. Перед нанесением краски поверхность обезжиривают при помощи растворителя. Кстати, такой материал вполне устойчив к химической обработке. Обезжиривать следует только внешние участки конструкции.
  2. Окрашивают улей только с внешней стороны, чтобы защитить его от солнечных лучей и атмосферных осадков. Краску наносят в 2 слоя, при этом красящее вещество может быть любым. Но лучше всего подойдёт нитроэмалевая, водоэмульсионная и алкидная краска.

После этого осуществляют сборку конструкции. Для этого все элементы вставляют в соответствующие пазы.

Таким образом, мы разобрались, как самому сделать пчелиные ульи из различных материалов. Используя чертежи и размеры, можно легко сконструировать домик своими руками. Это позволяет существенно сэкономить свои средства и создать пчёлам комфортные условия для проживания.

pro-selhoz.ru

Делаем улей для пчел своими руками

В наше время полностью укомплектованный улей нетрудно купить в любом специализированном магазине. Однако если есть желание заняться изготовлением улья самостоятельно, то на просторах интернета можно найти много схем и советов как сделать улей самому. Для этого понадобятся лишь знания об основах строительства, элементарные столярные инструменты и подходящий материал. А помочь в изготовлении улья сможет обучающее видео «Делаем улей для пчел своими руками». Понятные пошаговые инструкции облегчат процесс строительства и помогут за зиму сделать хороший, качественный улей для пчел.

Видео-обучение «Делаем улей для пчел своими руками»

Виды ульев:

  1. Самым распространенным и легким в изготовлении является 12-рамочный стандартный по размерам улей. Это наиболее универсальный, удобный и вместительный улей, который, к тому же, удобен в транспортировке.
  2. Следующий по популярности – это двухкорпусный улей из двух ящиков. В целом корпус вмещает в себя 12 рамок, а весь улей состоит из 24. Внутренние размеры каждого ящика 450 на 450 миллиметров и высота около 320. Этот улей очень удобен для большой пчелиной семьи. Почти весь год семья живет в одном корпусе, и лишь в конце весны или в начале лета устанавливают второй корпус, когда семья увеличивается.
  3. Улей – лежанка состоит из одного удлиненного корпуса, который вмещает в себя от 20 до 24 рамок. Преимущество такого улья состоит в простоте ухода за пчелами: не надо вынимать еще один корпус и всегда есть свободный доступ к любой части улья. Из недостатков: зимой, осенью и весной нельзя убрать на склад ненужную часть улья.
  4. Улей с полумарочным магазином состоит из корпуса, который предназначен для проживания семьи, и дополнительной парой корпусов для складывания меда. При сильном медосборе можно поставить до трех дополнительных приставок.

Особенности изготовления улья своими руками:

  1. Самое сложное – это четко придерживаться нужных размеров и углов, которые должны быть строго 90 градусов. Для изготовления ровного улья понадобится метровая линейка, уровень и обычный ученический треугольник. Соблюдение размеров сделает будущий улей удобней, а процесс строительства проще.
  2. Пчелы очень неприхотливые существа и, в принципе, могут работать и жить даже в самых простых условиях.
  3. Для изготовления улья подойдут выдержанные сухие доски деревьев мягких пород. К примеру, доски из ели, сосны, пихты, липы, кедра, тополя.
  4. Что бы все детали были удобными и взаимозаменяемыми, надо точно придерживаться стандартных чертежей.
  5. Улей должен состоять из двух вставных досок, которые будут отделять рамки с пчелами от свободного пространства, холст или небольшие дощечки, что бы накрывать улей сверху, три утеплительные подушки из мешковины, набитые сухим мхом или паклей.
  6. Первый шаг в организации собственной пасеки – это приобретение специального инвентаря: лицевую сетку, дымарь для успокоения пчел, клеточки для изоляции матки, нож для пасеки, медогонку, тонкую проволоку и т.д.
  7. Важно так же купить искусственную вощину, лист которой вставляют в рамку и прикатывают катком к верхнему бруску. На такой рамке семья лучше отстраивает соты. Если же сделать рамку без вощины, то пчелы будут строить много неправильных и трутневых ячеек.

Эти и другие советы помогут начинающему пасечнику правильно организовать работу улья и сделать свой первый улей самостоятельно. Придерживаясь этих советов и полезных секретов пчеловодства, которые показаны на видео, можно с первых дней организовать правильную, выгодную пасеку, которая будет радовать свежим и вкусным медом.

obvi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
