Как пользоваться мультиметром Как пользоваться мультиметром

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования. Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

• Знакомство с устройством
• Особенности проведения замеров
• Как проверить напряжение мультиметром?
• Как проверить ток мультиметром?
• Как измерить сопротивление мультиметром?
• Прозвонка
• Часто задаваемые вопросы
• Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А.

В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки. Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание. Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал

.

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр».

• Подключите щупы в средний и нижний разъем.
• Включите режим «Прозвонка».
• Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

1. Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
2. Установить диапазон измерений.
3. Подключить щупы в средний и нижний разъем.
4. Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

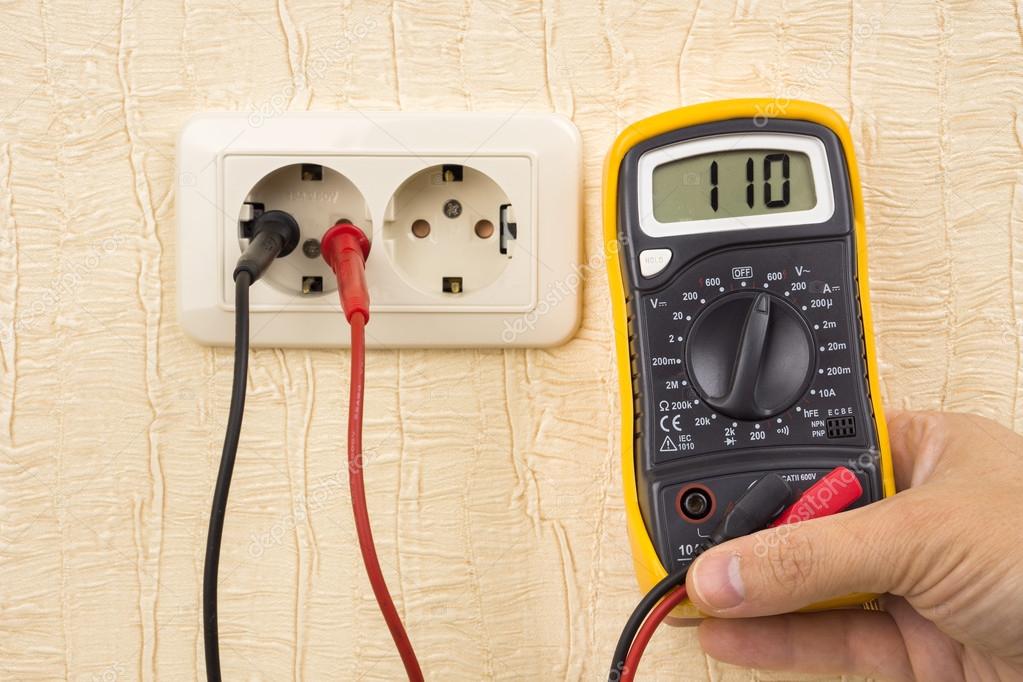

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания.

Перед тем как проверить батарейку мультиметром, необходимо переключиться в режим DCV. Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

1. Выберите режим DCA при помощи регулятора.
2. Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
3. Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим — Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

• отключить питание в цепи;
• подключите щупы в нижний и средний разъем;
• установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

1. Токоведущие щупы подключаются к соответствующим разъемам.
2. На мультиметре устанавливается режим «Прозвонка».
3. Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

• выбрать режим проверки сопротивления;
• установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
• если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

• Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
• Выбрать режим работы с напряжением, указав диапазон измерений.
• Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
• Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
• Включить потребителей электроэнергии: фары, печку, магнитолу и т. д.
• Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 декабря 2022

Лучшие отвертки для домашнего и производственного использования

24 октября 2022

Лучшие автомобильные домкраты для бытового и профессионального использования

20 июня 2022

Полировка металла

8 марта 2022

Полировка металла на производстве и в быту

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Лабораторная работа «Мультиметр. Измерения мультиметром»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ

ГБПОУ СПО «РЖЕВСКИЙ КОЛЛЕДЖ»

	ОДОБРЕНО                                     цикловой комиссией                       спец.дисциплин                               Протокол № ___ от                          «___» __________________2015г.                                                            ______________________ Лякина И. И.		УТВЕРЖДАЮ _______________ Зам. руководителя по методической работе ____________________               Безрученко М.И.   «___» _____________2015г



























Методические указания

по выполнению практической работы (6 часов)

Дисциплина:	ПМ. 02.01. МДК 02.01 «Применение микропроцессорных систем»
Тема работы:	«Мультиметр. Измерения мультиметром»
Цель работы:	Выработать практические навыки измерений мультиметром
Пояснения	Приведены в задании
·        Выбор мультиметра; ·        Прозвонка цепи; ·        Прозвонка диода; ·        Прозвонка светодиода; ·        Определение цоколевки транзистора
Оборудование: (Оснащение рабочего места)		ПК, среда эмулятора EMU-8086; Справочник эмулятора; Методические указания
Правила техники безопасности:		Соблюдать правила поведения в аудитории
Учебная и специальная литература		Методические указания; Задания; Интернет-источник: http://sebeadmin. ru/kak-polzovatsa-multimetrom.html

Порядок выполнения работы:

·         Выполнить задания, в т.ч. индивидуальный вариант задания, по указанию преподавателя;

·         Оформить отчет.

Теоретические сведения:

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер»:)

  Дорогие модели подобных измерительных устройств  включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства. В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

Примечание:

Необходимо (скотчем, изолентой), зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.



В его верхней части —  семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

  Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения).  С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

  Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее необходимо снять резиновый защитный чехол и заднюю крышку тестера.

 Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который должен защитить измеритель от выхода из строя в случае перегрузки.

  Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:

Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду  мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

  Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что, необходимо быть внимательными, чтобы не сжечь устройство!

  Также необходимо обратить внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

  Предупреждение! Запомнить следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

    Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку  можно вращать в любом направлении.  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

  Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

  Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера).

  Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, необходимо запомнить наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение

ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)

ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)
  Если приглядется к циферблату измерителя, можно обязательно увидеть, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.

Две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера  отвечает за измерения тока переменного.

  Пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

  (Всегда выставлять предел выше, чем измеряемые значения). Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.

Затем — берем наш гальванический элемент (батарейку) и прикладываем к ней измерительные «щупы» мультиметра. Точно так, как на фото ниже:

Следует  обратить внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).  Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта, что приведет к автоматическому сбросу BIOS  при каждом включении компьютера.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.



  Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).



Задание 1

Проверить исправность диода его прозвонкой.

Пояснение:

Суть работы диода в том, что он пропускает электрический ток только в одном направлении- сопротивление близко к нулю, а в другом- оно очень велико, т. е. не пропускает. Для проверки прикладываем измерительные щупы, а затем меняем их местами для изменения полярности. Если диод пропускает только в одном направлении —  значит он исправен.

Задание 2

Проверить исправность светодиода его прозвонкой.

Пояснение:

Светодиод — это не простой диод, он может только работать только в определённом интервале напряжений. Если на его контактах напряжение мало, то его «сопротивление» будет стремиться к бесконечности.

Если прозванивать недорогим мультиметром , то при правильной полярности диод может тускло светится, у дорогих моделей нет вообще никакой реакции.

Если необходимо убедиться в целостности светодиода, егонеобходимо подключить с соблюдением мер безопасности и полярности  к источнику постоянного тока с соответствующей величиной напряжения, но малым током.

Если светодиод не впаян его можно проверить мультитметром, установив его в режим проверки транзисторов (hFE, как показано на рисунке справа). После этого берем  любой светодиод  и его анодный вывод вставляем в разъём E (эмиттер), а другую контактную ножку в разъём С (коллектор), как показано на рисунке. Если  светодиод будет исправным- он засветится.



Задание 3

Проверить исправность конденсатора

 Пояснение:

Для проверки конденсатора придется вспомнить электротехнику, а именно: то что, конденсатор пропускает только переменный ток, постоянный ток он пропускает только в самом начале на несколько микросекунд ( это время зависит от его емкости), а потом — не пропускает. Для того, чтобы проверить конденсатор с помощью мультиметра, нужно помнить, что его емкость должна быть от 0.25 мкФ.

Как проверить конденсатор. Практические эксперименты и опыты

Берем мультиметр и ставим его на прозвонку или на измерение сопротивления, а щупы соединяем с выводами конденсатора.

Т.к с мультиметра поступает постоянный ток мы будем заряжать конденсатор. А т.к мы его заряжаем, его сопротивление начинает возрастать, пока не будет очень большим. Если же у нас при соединение щупов с конденсатором, мультиметр начинает пищать и показывать нулевое сопротивление, то значит выкидываем его. А если у нас сразу же показывается единичка на мультиметре, значит внутри конденсатора произошел обрыв и его тоже следует выкинуть

PS: Большие емкости таким способом проверить невозможно



Задание 4

Определить выводы транзистора, если в данный момент времени нет даташит на него.

Пояснение:

Как определить выводы транзистора, цоколевка

06.04.2013

Как определить выводы транзистора мультиметром

Иногда бывают ситуации, когда необходимо определить выводы транзистора, где  находится база, коллектор и эмиттер, а справочной информации об этом под рукой нет. Но здесь нет ничего сложного если под рукой есть мультиметр или тестер.

Итак, как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром?

В первую очередь, нужно определить вывод базы. Для этого плюсовым (красным) щупом мультиметра касаемся, одного из выводов транзистора, например левого, а минусовым (черным)  касаемся остальных выводов.  При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Например, на фотографии видно, что касаясь плюсовым щупом среднего вывода, а минусовым левого и правого, мультиметр показывает сопротивление переходов.

Отсюда делаем вывод, от то базой данного транзистора является средний вывод.

Теперь анализируя значение сопротивлений переходов нетрудно определить где у транзистора находится эмиттер. Дело в том, что значения сопротивлений база — эмиттер и база — коллектор неодинаковое. У перехода база — эмиттер это значение будет больше. На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер.

У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Зная расположение коллектора, базу и эмиттер определить будет и вовсе легко.

Отсюда можно определить, что это за транзистор (его структуру), p-n-p (прямой) или n-p-n (обратный). База определилась плюсовым выводом

n-p-n обратный транзистор

(красным), это соответствует n-p-n обратному транзистору.

p-n-p прямой транзистор

Если база определилась минусовым щупом, то это p-n-p транзистор. Рис. выше.

Задание 5

Проверить исправность транзистора.

Пояснение:

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно дотрагиваются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.

Теперь чуть подробнее: Возьмем транзистор структуры N-P-N и проверим эмитерный переход для этого плюсовой щуп тестера подключаем к базе, а минусовой к эммитеру.

Как видим эмитерный переход в прямом подключение имеет небольшое сопротивление, затем мы должны увидеть аналогичные результаты на коллекторном переходе.

А вот затем мы меняем щупы местами и подключаем к области P — минусовой щуп мультиметра, а к области N соотвественно плюсовой щуп. На экране мы должны увидеть бесконечно большое сопротивление.

По результатам четырех измерений мы делаем вывод, что данный транзистор исправен и успешно может быть применен нами в наших радиолюбительских опытах













Как использовать мультиметр для измерения напряжения, силы тока и т. д.

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Tom’s Hardware)

Электроника — удивительный предмет, здесь есть чему поучиться и создать множество увлекательных проектов. Для этого вам может показаться, что вам нужно оборудование на тысячи долларов, но вы можете сделать многое с очень небольшими затратами. Все, что вам действительно нужно, это инструменты, чтобы начать. Raspberry Pi Pico, бокорезы, плоскогубцы и паяльник — одни из самых универсальных инструментов для начинающих энтузиастов электроники.

Но каким бы мастером вы ни были, нам всем нужен цифровой мультиметр. Мультиметр позволяет нам выполнять точные измерения как тока, так и напряжения, может помочь нам тестировать и отлаживать схемы, проверяя непрерывность, и может помочь нам определить номиналы компонентов.

В этом руководстве мы сделаем первые шаги с этим важным инструментом. Узнайте, как безопасно использовать его при снятии показаний в цепи и проверке компонентов.

Различные типы мультиметров

(Изображение предоставлено Tom’s Hardware)

Мультиметры, как и многие другие продукты, бывают разных стилей и ценовых категорий, и даже самые бюджетные варианты предлагают множество функций. Приблизительно за 15 долларов вы можете приобрести простой мультиметр (откроется в новой вкладке), достаточно хороший для любителей электроники. Большинство мультиметров предназначены для измерения постоянного и переменного тока, но важно, чтобы вы знали пределы своих знаний и не взаимодействовали с сетевым переменным напряжением.

Напряжение сети в США составляет около 110–115 В, в Великобритании — около 230–240 В, и обоих этих значений достаточно, чтобы получить серьезные травмы, возможно, даже смертельные. Никогда не взаимодействуйте с сетевым напряжением, если вы не знаете, что делаете, или если вы не находитесь под присмотром того, кто это делает. Если вы собираетесь использовать сетевое напряжение в проекте, мультиметра за 10 долларов недостаточно, и вам следует поискать мультиметр, отвечающий требованиям безопасности в вашей стране. Для этого отлично подойдет мультиметр за 10 долларов для приложений с питанием от батареи / низкого напряжения.

Особенности мультиметра

Мультиметры позволяют измерять постоянное и переменное напряжение, силу тока и сопротивление. Помимо этого, есть куча полезных функций, которые вы могли бы рассмотреть в мультиметре. Часто эти функции скрыты за множеством символов. Стоит посмотреть руководство по эксплуатации вашего мультиметра, чтобы выяснить, где находятся все различные функции.

Символы на мультиметре

Проведите по экрану для горизонтальной прокрутки

V⎓	DC напряжение, измеренное в Volts
V⏦	. current measure in Milliamps, Amps
Ω	Resistance measure in Ohms
⇥	Diode Test
♬	Continuity Test

• Измерение напряжения является одной из основных функций мультиметра, и мы можем измерять переменное напряжение В⏦ и постоянное напряжение В⎓ , используя одни и те же щупы и мультиметр. В обычной домашней обстановке наиболее вероятным источником переменного напряжения являются розетки. Но не используйте мультиметр с розетками переменного тока высокого напряжения, если вы не знаете, что делаете. Источниками постоянного напряжения могут быть аккумуляторы, блоки питания ноутбуков и солнечные батареи.
• Измерение тока , поток электроники в электрической цепи, является еще одной базовой, но важной функцией мультиметра. Ток измеряется в Амперах, обычно называемых Амперами. Большинство мультиметров могут измерять миллиампер и ампер. Некоторые более точные модели могут измерять микроампер или меньше. Большинству мультиметров потребуется, чтобы один из щупов был вставлен в соответствующий порт, и не забудьте поменять их местами, когда закончите.
• Измерение сопротивления: Резисторы , компоненты, которые ограничивают ток, который может потреблять компонент, используют систему цветовой кодировки для обозначения их значений. Если эти маркировки плохо читаются или напечатаны с опечатками, мы можем использовать функцию проверки сопротивления мультиметра, Ом для проверки значения. Сопротивление измеряется в Омах.
• Функция проверки диода позволяет проверить состояние диода. Мультиметр подает небольшое напряжение через диод и отображает падение напряжения на экране. Мы можем использовать это для тестирования светодиодов (светоизлучающих диодов) перед их подключением к цепи.
• Тест непрерывности — очень полезный инструмент. Он проверяет непрерывность между двумя точками цепи. Подтверждение наличия связи между датчиками с помощью звукового сигнала или светодиодного индикатора. Мы можем легко проверить это, выбрав опцию и соединив щупы вместе. Тестирование непрерывности полезно при проверке любых паяных перемычек или точек в цепи, которые не должны быть подключены. Тестирование непрерывности будет самой полезной функцией вашего мультиметра.

При выборе мультиметра стоит учитывать несколько дополнительных функций. Подсветка часто полезна, облегчая чтение дисплея. Складная подставка позволяет использовать мультиметр на столе.

Какие типы зондов мы можем использовать?

(Изображение предоставлено Tom’s Hardware)

Мультиметры имеют набор тестовых щупов, которые подключаются к гнездам на основном корпусе мультиметра. Наиболее распространенные щупы, идущие в комплекте с мультиметром, имеют пластиковый корпус и металлические заостренные наконечники. Наконечники соприкасаются с вашей схемой или компонентом для измерения или проверки. Эти стандартные датчики идеально подходят для большинства применений, но вы можете выбрать модель с дополнительными полезными датчиками. Другие полезные щупы включают щупы с микрокрюками, которые позволяют закрепить щуп на выводе компонента, а затем не нужно удерживать щуп, или аналогичным образом некоторые провода щупов имеют простые зажимы типа «крокодил» на концах. Дополнительные датчики можно довольно легко приобрести через Amazon или у электронных реселлеров.

Зонды могут поставляться с различной степенью изоляции. Изоляция до самого кончика безопаснее при измерении вашего проекта, но может сделать зонд более толстым и затруднить доступ к труднодоступным местам. На некоторых зондах мы можем снять крышки, обнажая тонкий металлический наконечник зонда. Для низких напряжений они относительно безопасны, но никогда не удаляйте изоляцию с датчика, предназначенного для использования с высоким напряжением. Эта изоляция там, чтобы защитить вас!

Использование ручного мультиметра для измерения напряжения постоянного тока

Цифровые мультиметры, как правило, делятся на два основных лагеря: мультиметры с ручным диапазоном и мультиметры с автоматическим диапазоном. Оба выглядят очень похоже, но ключевое отличие заключается в том, что для использования мультиметра с ручным диапазоном вам необходимо примерно знать порядок величины цели, которую вы хотите измерить, поскольку мультиметр имеет предопределенные диапазоны, выбираемые переключателями.

(Изображение предоставлено Tom’s Hardware)

Например, давайте настроим ручной мультиметр на считывание напряжения постоянного тока 9 В.

1. Поверните шкалу мультиметра, чтобы считать напряжение постоянного тока. Найдите 20 В и поверните ручку, чтобы выбрать. Если вы использовали эту настройку, чтобы попытаться измерить проект на 40 В, мультиметр выйдет за пределы диапазона, и на экране появится сообщение об ошибке, обычно 0L или 1.

(Изображение предоставлено Tom’s Hardware)

2. Touch черный щуп, подключенный к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9В батареи. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Использование мультиметра с автоматическим выбором диапазона для считывания напряжения постоянного тока определяет значение измерения на датчиках. Это имеет преимущество в том, что вам не нужно заранее знать диапазон, но небольшая цена заключается в том, что дисплей может занять немного больше времени, чтобы установить показания. Однако автоматический выбор диапазона очень удобен и может также помочь вам быстро определить значения резисторов.

Это особенно полезно, если у вас есть нарушения зрения, которые затрудняют чтение кодов цветовых полос резисторов.

1. Поверните шкалу мультиметра, чтобы считать напряжение постоянного тока.

(Изображение предоставлено Tom’s Hardware)

2. Прикоснитесь черным щупом, подключенным к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9батарея В. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

вкладка)

Батарея 9 В (открывается в новой вкладке)

Защелкивающаяся клемма для батареи 9 В

Резистор 220 Ом (красный-красный-коричневый-золотой) (открывается в новой вкладке)

Давайте рассмотрим основы использования мультиметра, создав небольшую тестовую схему и выполнив некоторые измерения. Наша схема представляет собой просто батарею на 9 В, резистор на 220 Ом и светодиод.

1. Вставьте светодиод в макетную плату. Обратите внимание, на какой стороне более длинная ножка.

(Изображение предоставлено Tom’s Hardware)

2. Вставьте резистор в макетную плату так, чтобы одна ножка находилась в том же ряду, что и длинная ножка светодиода.

(Изображение предоставлено Tom’s Hardware)

3. Подсоедините красный провод зажимной клеммы аккумулятора к тому же ряду, что и оставшаяся ножка резистора. Затем подключите черный провод к тому же ряду, что и оставшаяся ножка светодиода. Теперь загорится светодиод.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи очень полезно и может помочь нам создавать эффективные проекты. При измерении тока в проекте нам нужно изменить соединения щупов на мультиметре и включить мультиметр последовательно в цепь, по сути сделав мультиметр похожим на провод в цепи.

Черный щуп останется в общей розетке, а красный щуп будет перемещен в одну из текущих розеток. Многие мультиметры будут иметь два разъема для измерения тока, один для меньших токов и один для гораздо больших. Эти розетки должны быть снабжены предохранителями, чтобы, если вы случайно измерите цепь со слишком большим током, предохранитель перегорел и обеспечил некоторую защиту пользователя. Опять же, вы должны практиковаться на небольших схемах с питанием от слаботочных батарей и накапливать опыт.

(Изображение предоставлено Tom’s Hardware)

1. Снимите красный щуп с мультиметра и вставьте его в гнездо мА мультиметра.

2. Выберите настройку A⎓ мА на мультиметре. Пользователи ручного мультиметра должны искать правильный диапазон. Если вы сомневаетесь, начните слишком высоко и двигайтесь вниз.

3. Снимите провод GND (черный) с макетной платы и подключите его к черному щупу, подключенному к COM на мультиметре. Вы можете обернуть оголенный провод вокруг металлического наконечника щупа, но для достижения наилучших результатов используйте тестовый щуп с зажимом типа «крокодил», чтобы зажать провод.

(Изображение предоставлено Tom’s Hardware)

4. Прикоснитесь красным щупом к короткой ножке (катоду) светодиода. Светодиод загорится.

5. Ток будет отображаться на дисплее мультиметра.

(Изображение предоставлено Tom’s Hardware)

Тестирование непрерывности с помощью мультиметра

(Изображение предоставлено Tom’s Hardware) или одна из перемычек вашей макетной платы имеет обрыв. Если вы коснетесь каждого конца провода, и он не подаст звуковой сигнал, значит, вы обнаружили неисправность!

(Изображение предоставлено Future)

1. Возьмите отрезок провода с зачищенными концами, чтобы обнажить оголенный провод.

2. Убедитесь, что красный щуп находится в гнезде напряжения мультиметра.

3. Поместите черный щуп на один конец оголенного провода.

4. Прикоснитесь красным щупом к другому концу оголенного провода. Мультиметр издаст звуковой сигнал, подтверждающий непрерывность .

Проверка значений резисторов с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

Резисторы бывают всех форм и размеров, а также имеют широкий диапазон значений, поэтому важно выбрать правильный резистор для каждого проекта. Резисторы большего размера со сквозным отверстием имеют систему цветового кода , где на корпусе компонента напечатаны полосы разных цветов. Вы можете расшифровать эти цветные полосы, чтобы узнать значение сопротивления и допустимое значение этого резистора.

Мультиметр с автоматическим выбором диапазона может быть очень полезен при определении номинала резистора. Опять же, щупы мультиметра должны быть в конфигурации напряжения, а затем вы просто размещаете щуп на выводе любого компонента резистора, и дисплей должен установиться, чтобы дать вам показание сопротивления. На резисторы не влияет полярность, поэтому не имеет значения, каким образом вы подключаете пробники.

1. Удалите резистор 220 Ом из испытательной цепи.

2. Настройте мультиметр на измерение сопротивления (Ом). Пользователи ручного мультиметра должны установить правильный диапазон.

3. Прикоснитесь красным щупом к одному концу резистора. Не имеет значения, какой конец резистора не имеет полярности, поэтому ток может течь в любом направлении.

4. Прикоснитесь черным щупом к другому концу резистора.

5. На дисплее отобразится сопротивление резистора. В этом случае мы видим, что наш резистор имеет номинал 220 Ом.


(Изображение предоставлено Tom’s Hardware)

Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Джо Хинчлифф (Jo Hinchliffe) — внештатный автор из Великобритании для Tom’s Hardware US. Его тексты сосредоточены на учебниках по командной строке Linux.

Темы

Электроника

ОШИБКА — 404 — НЕ НАЙДЕНА

• Главная
• Мне очень жаль, но…

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

GPS-приемник — EM-506 (48 каналов)

В наличии GPS-12751

42,95 $

13

Избранное Любимый 29

Список желаний

Комплект кронштейнов панорамирования/наклона (одиночное крепление)

В наличии РОБ-14391

8

Избранное Любимый 38

Список желаний

МИКРОЕ OBDII Click

Нет в наличии DEV-20207

48,95 $

Избранное Любимый 0

Список желаний

МИКРОЭ УВА Клик

Нет в наличии SEN-20475

24,95 $

Избранное Любимый 0

Список желаний

От идеи к инновациям

10 апреля 2020 г.
