Какого сечения должен быть кабель для розеток
Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.
Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.
Содержание
- Особенности монтажа розеток
- Характеристики кабеля
- Расчет проводника по мощности
- Рекомендации по монтажу
Особенности монтажа розеток
Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.
Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:
- От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
- Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
- Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
- Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
- Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
- Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
- Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
- На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.
Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.
Характеристики кабеля
В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.
Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.
Чаще всего применяют следующие виды кабелей:
- ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
- ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
- NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.
Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.
Расчет проводника по мощности
Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.
В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.
Название электроустановки | Средняя потребляемая мощность, Вт |
---|---|
Тостер | 800 – 1200 |
Кофеварка | 1000 |
Электрический чайник | 1200 |
Духовка, духовой шкаф | 1200 – 2000 |
Электрическая плита | 2500 – 3000 |
Холодильник | 400 – 600 |
Микроволновая печь | 1400 – 1800 |
Компьютер | 500 – 550 |
Принтер | 500 |
Телевизор | 200 – 300 |
Утюг | 1000 – 1700 |
Фен | 1000 – 1200 |
Пылесос | 1000 – 1600 |
Кондиционер | 1500 |
Вентилятор | 1000 |
Нагревательный бак | 1500 |
Водяной насос | 1000 |
Стиральная машина-автомат | 2500 |
Осветительные приборы | 2000 |
Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

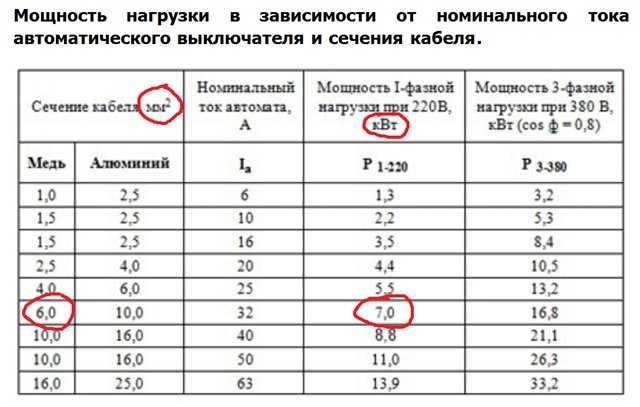

Максимальная длина и сечение кабеля в зависимости от мощности Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:
Скрытая электропроводка | |||
---|---|---|---|
Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
1,0 | 14 | 3,0 | 5,3 |
1,5 | 15 | 3,3 | 5,7 |
2,5 | 21 | 4,6 | 7,9 |
4,0 | 27 | 5,9 | 10,0 |
6,0 | 34 | 7,4 | 12,0 |
10,0 | 50 | 11,0 | 19,0 |
16,0 | 80 | 17,0 | 30,0 |
25,0 | 100 | 22,0 | 38,0 |
Открытая электропроводка | |||
Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
0,5 | 11 | 2,4 | – |
0,75 | 15 | 3,3 | – |
1,0 | 17 | 3,7 | 6,4 |
1,5 | 23 | 5,0 | 8,7 |
2,5 | 30 | 6,6 | 11,0 |
4,0 | 41 | 9,0 | 15,0 |
6,0 | 50 | 11,0 | 19,0 |
10,0 | 80 | 17,0 | 30,0 |
16,0 | 100 | 22,0 | 38,0 |
25,0 | 140 | 30,0 | 53,0 |
Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети.
Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.Рекомендации по монтажу
При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.
Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.
Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.
После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:
- При скрытом монтаже глубина штробы составляет минимум 20 мм.
- Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
- Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
- Использование автомата для каждой комнаты — обязательное условие монтажа.
- При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.
Самостоятельная установка розеток производится только после обесточивания комнаты.
Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.
Какой кабель выбрать для подключения розеток?
Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.
Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм
Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.
Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.
Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:
Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.
С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.
Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.
Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:
- Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
- Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
- Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
- Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.
Напоследок рекомендуем просмотреть полезное видео по теме:
youtube.com/embed/AoQxuSGlFMQ» allowfullscreen=»allowfullscreen»>Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!
Различные электрические кабели вокруг вашего дома и их использование
Поделитесь этим ресурсом:
Вокруг вашего дома вы найдете множество электрических кабелей, которые проложены с разными целями. От бытовых электроприборов до двухпозиционных выключателей освещения — каждый кабель предназначен для конкретного использования.
Каждый кабель несет электрический ток через ваш дом и его приборы, и каждый кабель имеет ограничение по напряжению. Внутри каждого кабеля есть «жилы», состоящие из медных проводов, покрытых пластиковой изоляцией и имеющих цветовую маркировку в соответствии с назначением (нейтральный, под напряжением, заземление). Затем эти жилы оборачивают внутри кабеля другим слоем жесткого изолированного пластика.
Важно, чтобы использовались кабели правильного типа и размера, так как в противном случае это может привести к электрическому пожару. Например, если кабель имеет максимальную нагрузку 100 В и через него проходит 300 В, он может перегореть и вызвать пожар в вашем доме.
Чтобы разместить нашу инфографику «Электрические кабели вокруг дома» на своем веб-сайте, просто скопируйте и вставьте приведенный ниже код для встраивания:
- #1
Я хочу добавить несколько дополнительных розеток для общего пользования, стереосистемы, компьютера, лампы и т. д., но я не уверен, какой кабель мне понадобится. Пожалуйста, помогите девице в беде… спасибо.
- #2
Это зависит от того, к какой цепи вы подключаетесь и как вы подключаетесь. Стандартное сечение цепей розеток составляет 2,5 мм², но чтобы снять ответвление с кольца, вы можете таким образом добавить только одну двойную розетку. Если вам нужно много сокетов, вам нужно расширить «петлю» кольца до новых сокетов.
Индустрипарк
- #3
зависит от того, какой кабель у вас уже есть для цепи……
Вероятность 99,99%, что вам нужен двойной кабель и заземление 2,5 мм.
Индустрипарк
- #4
памятка….. нужно печатать быстрее
Куколка
- #5
Спасибо за ответ. Я провел небольшое исследование и увидел кабель под названием «двухжильный и земля», это то же самое, что и «двойной и земля»? Кроме того, могу ли я просто добавлять сокеты вдоль линии? Например, проложите отрезок кабеля, затем добавьте розетку, затем проложите еще один отрезок кабеля и еще одну розетку и т. д. и т. д. ?
Индустрипарк
- #6
2 жила и земля одинаковы да. это «плоский» серый материал, который вы, вероятно, видели раньше.
у вас кольцевая схема? или радиальный? какой размер существующих кабелей?
если это кольцо, вы НЕ ДОЛЖНЫ отталкивать кольцо более одного раза, чтобы вы не могли продолжать и продолжать, как вы предлагаете.
, однако, вы можете установить предохранитель выключателя из кольца, а затем добавить столько розеток, сколько пожелаете, в разумных пределах, поскольку предохранитель на 13 А в выключателе будет ограничивать ток.
- #7
Пуппус сказал:
Спасибо за ответ. Я провел небольшое исследование и увидел кабель под названием «двухжильный и земля», это то же самое, что и «двойной и земля»? Кроме того, могу ли я просто добавлять сокеты вдоль линии? Например, проложите отрезок кабеля, затем добавьте розетку, затем проложите еще один отрезок кабеля и еще одну розетку и т. д. и т. д. ?
Нажмите, чтобы развернуть. ..
‘боюсь, нет. Розетки обычно подключаются по кольцу, поэтому кабель выходит из блока предохранителей, идет к каждой розетке по очереди, а затем возвращается к блоку предохранителей.
Номинал кольцевой сети составляет 32 А, она защищена автоматическим выключателем на 32 А или предохранителем.
Однако кабель сечением 2,5 мм² рассчитан на силу тока от 20 до 27 ампер, поэтому каждая розетка должна быть на кольце, а любые ответвления от кольца должны обслуживать не более 2 одиночных розеток на 13 А (26 ампер).
Вы не можете питать длинную ветвь 13-амперных розеток, потому что кабель сечением 2,5 мм² потенциально может сгореть до того, как перегорит предохранитель.
Расширение кольцевой магистрали — это путь вперед, это самый аккуратный способ сделать что-то. Что именно ты пытаешься сделать? Вы когда-нибудь делали что-нибудь с электричеством?
(Конечно, у вас могут быть радиальные схемы, мы не знаем. А у вас?)
Куколка
- #8
Хммм, теперь ты спрашиваешь? Я не уверен, что именно шпора? Боже мой, я чувствую себя таким глупым сейчас
Индустрипарк
- #9
я предполагаю, что вы не так уж разбираетесь в электричестве, тогда
здесь нет никаких обид, но если вы не уверены, то действительно лучше получить искру или, по крайней мере, кого-то, кто компетентен для выполнения этой работы. это не сложная работа, и ее работа не подлежит обязательному уведомлению.
лучше перестраховаться, чем сжечь дом!
Бернардгрин
- #10
Пуппус сказал:
Хм, теперь ты спрашиваешь? Я не уверен, что именно шпора? Боже мой, я чувствую себя таким глупым сейчас
Нажмите, чтобы развернуть…
НЕ глупый просто неосведомленный
Глупые люди не спрашивайте первыми …….
Куколка
- #11
Спасибо, Крафти. Я сам не делал никаких электромонтажных работ, но это делал мой отец, который будет делать работу в моем доме, я просто хочу убедиться, что он делает все правильно. Он добавил розетки по всему дому без происшествий (пока). То, что я пытаюсь сделать, это просто увеличить количество розеток, которые у меня есть (у меня есть дом с 3 спальнями и в общей сложности 14 розеток), я везде использую вилки-удлинители, и это меня сейчас утомляет.
Куколка
- #12
Я ценю все ваши ответы и не обижаюсь, я просто благодарен за любой ваш совет. Я бы предпочел нанять квалифицированного электрика, но мой отец уверяет меня, что он может сделать эту работу, я не сомневаюсь в нем, я просто слишком люблю свой дом, чтобы случались какие-либо несчастные случаи. Когда вы говорите «кольцо», это место, где кабели начинаются от блока предохранителей и идут по всему дому и возвращаются к блоку предохранителей? Является ли шпора точкой подключения со светом на ней? Как у плиты?
- №13
Шпора — это «ветвь», оторванная от кольца.
//wiki.diynot.com/electrics:socket_circuits:a1_ring_final_circuit
В приведенном выше примере одна розетка является ответвлением. Это было сделано с помощью распределительной коробки. Распределительные коробки должны быть доступны. Ответвление чаще всего берется из гнезда на кольце, так что в гнездо входит 3 кабеля.
Каждое гнездо может обслуживать один ответвление, поэтому у вас МОЖЕТ быть столько ответвлений, сколько гнезд на кольце. Но это осуждается, и кольцо лучше удлинить, чтобы все розетки были на кольце.
В приведенном выше примере розетка, которая сама по себе является ответвлением, НЕ МОЖЕТ питать какие-либо другие розетки, поскольку один кусок кабеля сечением 2,5 мм² подходит только для 26 ампер, что потенциально может быть взято из двойной розетки.
Плиты ДОЛЖНЫ быть подключены к собственной цепи, как и душевые кабины, погружные нагреватели и любые другие большие электрические нагрузки.
Радиочастотное освещение
- №14
Здесь показана кольцевая цепь с ответвлением от нее.
Ответвление — это когда вы питаете розетку одним кабелем, который не является частью кольца.
Вам разрешается иметь только 1 розетку на ответвлении.
<редактировать> [электронная почта защищена]!
Куколка
- №15
Как узнать какая у меня схема, радиальная или кольцевая?
