Таблица соответствия сечения кабеля току и мощности
Содержание
- Правила расчетов площади сечения
- Сечение провода по току и мощности
- Формулы для расчета сечения кабеля
- Расчет сечения кабеля по мощности: таблица с важными характеристиками
- Расчет по нагрузке
- Расчет по длине
- Использование таблицы сечения проводов по мощности
- Формула расчетов мощности по току и напряжению
- Какие есть примеры?
- Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)
- Считаем: 20 х 0,8 = 16 (кВт)
- Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
- Похожие записи:
Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий. Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования.
Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.
Правила расчетов площади сечения
На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь вычислить сечение кабеля по диаметру с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.
В настоящее время используются преимущественно медные провода. По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока. Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры.
Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.
Таблица сечения кабеля по диаметру жилы
Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока. Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.
Сечение провода по току и мощности
Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся.
Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.
Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока. Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.
Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному.
В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.
Формулы для расчета сечения кабеля
Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.
Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети
Расчет сечения кабеля по мощности: таблица с важными характеристикамиОптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается.
Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.
Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
Расчет по нагрузкеДаже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Особенности потребления тока
Расчет по длинеПолезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам.
Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Применение таблицы помогает узнать значение сечения кабеля по длине
Использование таблицы сечения проводов по мощностиНа практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.
Узнать точный показатель можно, используя различные параметры
Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:
- рассчитать показатель силы тока;
- округлить до наибольшего показателя, используя таблицу;
- подобрать ближайший стандартный параметр.
Статья по теме:
Формула расчетов мощности по току и напряжениюКак повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.
Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.
Стандартные формулы для определения силы тока
Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь.
Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.Варианты кабеля для разных назначений
Какие есть примеры?Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А.
После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении.
Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2.
Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля ?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током.
Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования.
Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Считаем:
20 х 0,8 = 16 (кВт)Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Похожие записи:
- Когда День энергетика в России в 2012 году он был особенным.
- Если планируете учиться на электрика, рекомендую почитать где учиться и как получить диплом электрика
- Электротехнический персонал, группы
- Профессия электрик, перспективы
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности . Смело делитесь с друзьями в социальных сетях.
Сечение проводов по мощности таблица. Расчет сечения кабеля — примеры расчета, таблицы, калькулятор.
Чем отличается кабель от провода
Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.
Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.
Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.
Расчёт сечения кабеля по мощности и длине
Для того чтобы правильно подобрать кабель, в первую очередь необходимо знать его сечение. Наш онлайн калькулятор расчета сечения кабеля по длине и мощности поможет рассчитать сечение кабеля, необходимое для безопасной эксплуатации электропроводки. Кабель с верно выбранным сечением избежит перегревов, коротких замыканий и выхода из строя электротехники.
По какой формуле производится расчет сечения
При проработке алгоритмов:
Площадь кабеля считается по длине и допустимой мощности. Для этого используется формула I = P : U x (COSф), где P — мощность, U — напряжение, а COSф — коэффициент. Если работа производится с бытовой электросетью, то коэффициент обозначается единицей. В случае прокладки промышленной коммуникации, он рассчитывается в виде отношения активной мощности к полной.
- Сечение по току берется из данных ПУЭ.
- Сопротивление кабеля считается по формуле Ro = (P x I):S, где P — сопротивление, I — длина, S — поперечная площадь сечения. Однако нужно учитывать, что ток перемещается в обе стороны, поэтому сопротивление фактически будет равно R = Ro x 2.
- Падение напряжения учитывается в формуле △U = I x R.
- Падения напряжение в процентном отношении отображено в формуле △U ÷ U.
Однако нужно учитывать, что ток перемещается в обе стороны, поэтому сопротивление фактически будет равно R = Ro x 2.Если вы хотите посчитать все сами, на помощь придут справочный материал или онлайн-калькуляторы, которые доступны на интернет-ресурсах.
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия.
Мало ли что.
ПУЭ таблица расчета сечения кабеля по мощности и току
Позволяет выбрать сечение по максимальному току и максимальной нагрузке.
для медных проводов:
для алюминиевых проводов:

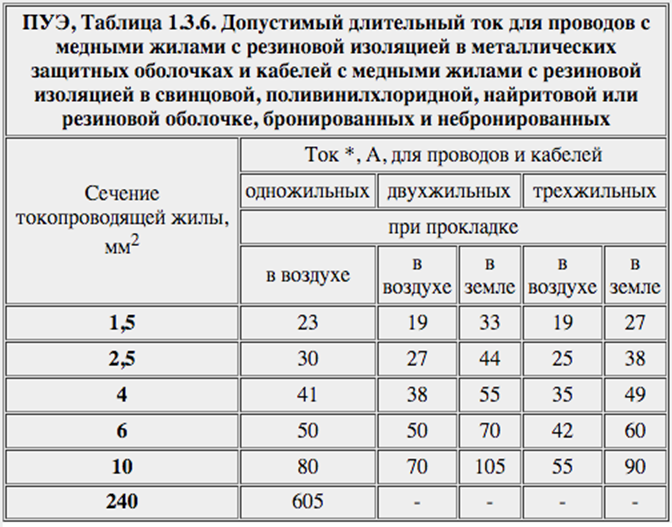

Допустимый длительный ток для проводов с медными жилами.
Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой либо резиновой оболочке, бронированных и небронированных.
| Сечение токопроводящей жилы, мм | Ток, А, для проводов и кабелей | ||||
| Одножильных | Двухжильных | Трехжильных | |||
| При прокладке | |||||
| В воздухе | В воздухе | В земле | В воздухе | В земле | |
| 1,5 | 23 | 19 | 33 | 19 | 27 |
| 2,5 | 30 | 27 | 44 | 25 | 38 |
| 14 | 41 | 38 | 55 | 35 | 49 |
| 6 | 50 | 50 | 70 | 42 | 60 |
| 10 | 80 | 70 | 105 | 55 | 90 |
| 16 | 100 | 90 | 135 | 75 | 115 |
| 25 | 140 | 115 | 175 | 95 | 150 |
| 35 | 170 | 140 | 210 | 120 | 180 |
| 50 | 215 | 175 | 265 | 145 | 225 |
| 70 | 270 | 215 | 320 | 180 | 275 |
| 95 | 325 | 260 | 385 | 220 | 330 |
| 120 | 385 | 300 | 445 | 260 | 385 |
| 150 | 440 | 350 | 505 | 305 | 435 |
| 185 | 510 | 405 | 570 | 350 | 500 |
| 240 | 605 | — | — | — | — |
* Токи относятся к проводам и кабелям с нулевой жилой и без нее.
Допустимый длительный ток для кабелей с алюминиевыми жилами
Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.
| Сечение токопроводящей жилы, мм | Ток, А, для проводов и кабелей | ||||
| Одножильных | Двухжильных | Трехжильных | |||
| При прокладке | |||||
| В воздухе | В воздухе | В земле | В воздухе | В земле | |
| 2,5 | 23 | 21 | 34 | 19 | 29 |
| 4 | 31 | 29 | 42 | 27 | 38 |
| 6 | 38 | 38 | 55 | 32 | 46 |
| 10 | 60 | 55 | 80 | 42 | 70 |
| 16 | 75 | 70 | 105 | 60 | 90 |
| 25 | 105 | 90 | 135 | 75 | 115 |
| 35 | 130 | 105 | 160 | 90 | 140 |
| 50 | 165 | 135 | 205 | 110 | 175 |
| 70 | 210 | 165 | 245 | 140 | 210 |
| 95 | 250 | 200 | 295 | 170 | 255 |
| 120 | 295 | 230 | 340 | 200 | 295 |
| 150 | 340 | 270 | 390 | 235 | 335 |
| 185 | 390 | 310 | 440 | 270 | 385 |
| 240 | 465 | — | — | — | — |
Примечание.
Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы.
Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы.
Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение.
Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Общепринятые сечения для проводки в квартире
Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.
Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.
Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.
Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности.
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
Электроприбор Потребляемая мощность, Вт Сила тока, А
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности.
Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Источники
- https://first-apartment.ru/sechenie-provoda.html
- https://kabel-s.ru/info/calc-kabel-sechenie/
- https://Stroylandiya.ru/blog/raschet-secheniya-kabelya-po-moshchnosti-i-toku/
- https://systemlines.ru/tekhnicheskie-i-vspomogatelnye-materialy/tablitsa-zavisimosti-secheniya-kabelya-ot-toka-moshhnosti/
- https://220-help.su/cable-sechenie/
- https://www.calc.ru/Secheniye-Kabelya.html
- https://stroychik.ru/elektrika/vybor-secheniya-kabelya
- https://howelektrik. ru/elektrooborudovanie/provodka/kabeli-i-provoda/raschet-secheniya-kabelya-po-nagruzke-tablicza-dopustimyh-nagruzok-foto-video-urok-kak-rasschitat-neobhodimoe-sechenie-kabelya.html
ru/elektrooborudovanie/provodka/kabeli-i-provoda/raschet-secheniya-kabelya-po-nagruzke-tablicza-dopustimyh-nagruzok-foto-video-urok-kak-rasschitat-neobhodimoe-sechenie-kabelya.html
Как вам статья?
Павел
Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Размер электрического кабеля в зависимости от номинального тока
Ампер в зависимости от размера кабеля для стационарных установок в зданиях.
Рекламные ссылки
В приведенной ниже таблице указаны номинальные значения тока для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.
| Способ установки | A1 | A2 | B1 | B2 | ||||
|---|---|---|---|---|---|---|---|---|
| Установка | Одножильные кабели, в изолирующих трубах, в теплоизолированных стенах | Многожильные кабели в изоляционных трубах, в теплоизолированных стенах | Одножильные кабели, в изолирующих трубах, на стенах | Многожильные кабели, или кабели в многожильных оболочках, в изоляционных трубках, на стенах | ||||
Количество жил | 2 | 3 | 2 | 3 | 1 20011 2 | 3 | ||
| Cross-Section (mm 2 ) | Current Ratings (ampere) | |||||||
1. 5 | 15.5 | 13.5 | 15.5 | 13.0 | 17.5 | 15.5 | 16.5 | 15.0 |
| 2.5 | 19.5 | 18.0 | 18.5 | 17.5 | 24 | 21 | 23 | 20 |
| 4 | 26 | 24 | 25 | 23 | 32 | 28 | 30 | 27 |
| 6 | 34 | 31 | 32 | 29 | 41 | 36 | 38 | 34 |
| 10 | 46 | 42 | 43 | 39 | 57 | 50 | 52 | 46 |
| 16 | 61 | 56 | 57 | 52 | 76 | 68 | 69 | 62 |
| 25 | 80 | 73 | 75 | 68 | 101 | 89 | 90 | 80 |
| 35 | 99 | 89 | 92 | 83 | 125 | 110 | 111 | 99 |
| 50 | 119 | 108 | 110 | 99 | 151 | 134 | 133 | 118 |
| 70 | 151 | 136 | 139 | 125 | 192 | 171 | 168 | 149 |
| 95 | 182 | 164 | 167 | 150 | 232 | 207 | 201 | 179 |
| 120 | 210 | 188 | 192 | 172 | 269 | 239 | 232 | 206 |
| 150 | 240 | 216 | 219 | 196 | ||||
| 185 | 273 | 245 | 248 | 223 | ||||
| 240 | 320 | 286 | 291 | 261 | ||||
| 300 | 367 | 328 | 334 | 298 | ||||
- operating temperature max . 70 o C
- температура окружающей среды макс. 70 o C
70 o C- A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
- A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
- B1 — Одножильный кабель в кабелепроводе или стене
- B2 — Многожильный кабель или многожильный кабель в кабелепроводе в стена
- AWG Преобразование сечения проводов в квадратные мм
Рекламные ссылки
Связанные темы
Связанные документы
Engineering ToolBox — Расширение SketchUp — Онлайн 3D-моделирование!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro.
.Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О программе Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите рекламировать свои товары или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2014). Размер электрического кабеля в зависимости от номинального тока . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/cables-current-rating-a1-a2-b1-b2-d_1875.html [День доступа, мес. год].
Изменить дату доступа.
. .
close
Таблица грузоподъемности | Технические ресурсы по проводам и кабелям
Таблица допустимых токов
Из издания National Electrical Code® (NEC) 2017 г. NFPA70®
Таблица 310.15(B)(16)
Таблица 310.15(B)(17)
Таблица 310.15(B )(3)(a)
Таблица 310.15(B)(2)(a)
Нужна дополнительная помощь?
У вас есть дополнительные вопросы о емкости или вы не можете найти то, что ищете? Связаться с нами! Используйте кнопку ниже, чтобы связаться с одним из наших экспертов по проводам и кабелям.
Таблица 310.15(B)(16)
(ранее Таблица 310.16)
Допустимая сила тока изолированных медных проводников до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F ), Не более трех токонесущих проводников в кабелепроводе, кабеле или земле (непосредственно заглубленных) при температуре окружающей среды 30°C (86°F).
Вернуться к началу страницы
| Размер | Номинальная температура медного проводника | ||
|---|---|---|---|
| (AWG или тысячный мил) | 60°С (140°F) | 75°С (167°F) | 90°С (194°F) |
| 18 AWG | — | — | 14 |
| 16 AWG | — | — | 18 |
| 14 AWG* | 20 | 25 | |
| 12 AWG* | 25 | 30 | |
| 10 AWG* | 30 | 35 | 40 |
| 40 | 50 | 55 | |
| 6 AWG | 55 | 65 | 75 |
| 4 AWG | 70 | 85 | 95 |
| 3 АВГ | 85 | 100 | 115 |
| 2 AWG | 95 | 115 | 130 |
| 1 AWG | 110 | 130 | 145 |
| 1/0 AWG | 125 | 150 | 170 |
| 2/0 AWG | 145 | 175 | 195 |
| 3/0 AWG | 165 | 200 | 225 |
| 4/0 AWG | 195 | 230 | 260 |
| 250 КСМИЛ | 215 | 255 | 290 |
| 300 КСМИЛ | 240 | 285 | 320 |
| 350 КСМИЛ | 260 | 310 | 350 |
| 400 КСМИЛ | 280 | 335 | 380 |
| 500 КСМИЛ | 320 | 380 | 430 |
| 600 КСМИЛ | 350 | 420 | 475 |
| 700 КСМИЛ | 385 | 460 | 520 |
| 750 КСМИЛ | 400 | 475 | 535 |
| 800 КСМИЛ | 410 | 490 | 555 |
| 900 КСМИЛ | 435 | 520 | 585 |
| 1000 КСМИЛ | 455 | 545 | 615 |
| 1250 КСМИЛ | 495 | 590 | 665 |
| 1500 КСМИЛ | 525 | 625 | 705 |
| 1750 КСМИЛ | 545 | 650 | 735 |
| 2000 КСМИЛ | 555 | 665 | 750 |
Типы
- 60°C (140°F) : TW, UF
- 75°C (167°F) : RHW, THHW, THW, THWN, XHHW, USE, ZW
- 90°C (194°F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2
Таблица 310.
15(B)(17)(ранее Таблица 310.17)
Допустимая сила тока медных проводников с одинарной изоляцией до 2000 В включительно на открытом воздухе при температуре окружающей среды 30°C (86°C). Ф).
Вернуться к началу страницы
| Размер | Номинальная температура медного проводника | ||
|---|---|---|---|
| (AWG или тысячный мил) | 60°С (140°F) | 75°С (167°F) | 90°С (194°F) |
| 18 AWG | — | — | 18 |
| 16 AWG | — | — | 24 |
| 14 AWG* | 30 | 35 | |
| 12 AWG* | 35 | 40 | |
| 10 AWG* | 50 | 55 | |
| 8 AWG | 60 | 70 | 80 |
| 6 AWG | 80 | 95 | 105 |
| 4 AWG | 105 | 125 | 140 |
| 3 AWG | 120 | 145 | 165 |
| 2 AWG | 140 | 170 | 190 |
| 1 AWG | 165 | 195 | 220 |
| 1/0 AWG | 195 | 230 | 260 |
| 2/0 AWG | 225 | 265 | 300 |
| 3/0 AWG | 260 | 310 | 350 |
| 4/0 AWG | 300 | 360 | 405 |
| 250 КСМИЛ | 405 | 455 | |
| 300 КСМИЛ | 375 | 445 | 500 |
| 350 КСМИЛ | 420 | 505 | 570 |
| 400 КСМИЛ | 455 | 545 | 615 |
| 500 КСМИЛ | 515 | 620 | 700 |
| 600 КСМИЛ | 575 | 690 | 780 |
| 700 КСМИЛ | 630 | 755 | 850 |
| 750 КСМИЛ | 655 | 785 | 885 |
| 800 КСМИЛ | 680 | 815 | 920 |
| 900 КСМИЛ | 730 | 870 | 980 |
| 1000 КСМИЛ | 780 | 935 | 1055 |
| 1250 КСМИЛ | 890 | 1065 | 1200 |
| 1500 КСМИЛ | 980 | 1175 | 1325 |
| 1750 КСМИЛ | 1070 | 1280 | 1445 |
| 2000 КСМИЛ | 1155 | 1385 | 1560 |
Типы
- 60°C (140°F) : TW, UF
- 75°C (167°F) : RHW, THHW, THW, THWN, XHHW, ZW
- 90°C (194°F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2
* Если иное специально не разрешено в другом месте в Кодексе NEC NFPA70, защита от перегрузки по току для типов проводников, отмеченных звездочкой, не должна превышать 15 А для меди № 14, 20 А для меди № 12 и 30 А для меди № 10, после были применены любые поправочные коэффициенты для температуры окружающей среды и количества проводников.
Таблица 310.15(B)(3)(a)
Поправочные коэффициенты для более чем трех токонесущих проводников в кабелепроводе или кабеле.
Если количество токонесущих проводников в кабелепроводе или кабеле превышает 3, допустимая сила тока должна быть уменьшена в соответствии с таблицей ниже.
Вернуться к началу страницы
| Количество токоведущих жил* | Процент значений в таблицах с поправкой на температуру окружающей среды (при необходимости) |
|---|---|
| 4 — 6 | 80 |
| 7 — 9 | 70 |
| 10 — 20 | 50 |
| 21 — 30 | 45 |
| 31 — 40 | 40 |
| 41 и более | 35 |
* НЕ включает заземление
Таблица 310.15(B)(2)(a)
Температурные поправочные коэффициенты
Для температуры окружающей среды, отличной от 30°C (86°F), умножьте приведенную выше допустимую мощность на соответствующий коэффициент, указанный в таблице ниже.
