Как делается обрешетка под металлочерепицу – правильный шаг и расчет количества

Содержание

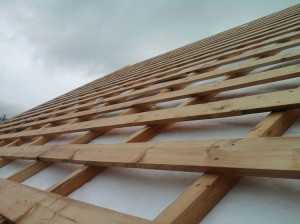

Как сделать обрешетку под металлочерепицу правильно?

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

  • Рулетка
  • Уровень
  • Молоток
  • Ножовка
  • Шуруповерт (можно пользоваться дрелью)
  • Болгарка
  • Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Схема крепления металлочерепицыОписанное выше крепление распространяется на все виды металлочерепицы, если иное не предусмотрено инструкцией. Металлочерепица Кантри не исключение. Однако, при ее укладке лучше ознакомиться с инструкцией по монтажу.

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

  • Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
  • Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
  • Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
  • Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Видео о создании обрешетки под металлочерепицу с правильным креплением последней

Советы по созданию обрешетки, а также о креплении металлочерепицы на нее, можете узнать просмотрев видео ниже.

megabeaver.ru

Как делать обрешетку под металлочерепицу

Металлическая черепица в настоящее время занимает лидирующие позиции по популярности среди отечественных застройщиков. Такие кровли встречаются не только на частных зданиях, но и на коммерческих помещениях, заводских цехах, школах и государственных учреждениях. Устройство обрешетки во многом зависит от типа кровли.

Как делать обрешетку под металлочерепицу

Содержание статьи

Виды кровли из металлочерепицы

Назначение обрешетки – обеспечивать длительную и безопасную эксплуатацию крыши, исходя из этих задач выбирается правильное решение. Особо учитываются конструктивные особенности крыши, а они имеют два варианта.

  1. Теплая крыша. В настоящее время встречается очень часто, позволяет застройщикам значительно увеличивать жилую площадь с минимальной стоимостью квадратного метра. Использование современных технологий и стройматериалов дает возможность создавать в помещениях благоприятный микроклимат и красивый интерьер. Это так называемые мансардные строения, для них необходимо сооружать теплую кровлю – сложный пирог, состоящий из нескольких слоев. Для такой кровли сооружается контробрешетка, она обеспечивает эффективную естественную вентиляцию. Без вентиляции деревянные нагруженные элементы стропильной системы быстро теряют свои первоначальные несущие способности.

    Для теплой крыши обязательным является наличие контрообрешетки

  2. Холодная крыша. Самая простая конструкция, на жилых домах применяется редко. Зато это единственный вариант обустройства кровли над хозяйственными пристройками, производственными зданиями и прочими объектами, не требующими наличия теплых чердачных помещений. Соответственно, она не имеет утеплителя, поверхность металлических листов со стороны чердака не закрывается дополнительными слоями. Конденсат испаряется естественными путем, нет надобности делать контробрешетку.

    Для холодной крыши достаточно одной обрешетки

Есть случаи, когда контробрешетку строят и для холодных типов крыш, но это никак не связано с технологической необходимостью. Так поступают в двух случаях: при желании наемных строителей больше заработать и при недостатке знаний.

Особенности обрешетки для металлочерепицы

Существует два типа обрешетки, во время конкретного выбора надо понимать их назначение.

Таблица. Типы обрешетки под металлочерепицу

Тип обрешеткиНазначение и краткое описание

Шаговая

Для обустройства обрешетки применяются рейки или доски, расстояние между осями симметрии 300–400 мм. Конкретные значения зависят от длины волны. В большинстве случаев она составляет 350 мм, но некоторые производители делают кровельные материалы с шагом 300 мм или 400 мм.

Комбинированная

Обрешетка имеет участки с шаговым расположением реек и со сплошными досками. Сплошной настил применяется в местах ендов, мансардных окон, дымоходов и прочих архитектурных элементов и инженерных конструкций. Сплошной настил нужен не для крепления листов металлической черепицы, а для фиксации мембран гидроизоляции.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

    Шаг обрешетки зависит только от размеров профиля металлочерепицы, а не от угла скатов

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

    В местах повышенных нагрузок, например, в ендове, обрешетку под металлочерепицу делают сплошной

Материалы для обрешетки

Стоимость конструкции во многом зависит от используемых материалов, при принятии правильного решения удается сметную стоимость снизить на 25–30%. Из чего можно делать обрешетку под металлочерепицу?

Таблица. Виды пиломатериалов для монтажа обрешетки

Вид пиломатериалаЭксплуатационные характеристики

Обрезные доски

Самый дорогой вариант, применяется очень редко. Единственное достоинство – несколько упрощается процесс изготовления обрешетки и монтажа металлической черепицы. Большая ширина упрощает вкручивание саморезов.

Рейки

Используются наиболее часто, по всем параметрам оптимальный вариант. Размеры реек примерно 40×50 мм, высота 50 мм обеспечивает эффективную естественную вентиляцию подкровельного пространства утепленных крыш.

Необрезные доски

Доски обязательно надо ошкурить, в противном случае они повреждаются вредителями и через несколько лет теряют показатели прочности. По стоимости примерно на 30% дешевле реек. Необрезные доски в зависимости от ширины можно самостоятельно распиливать на несколько реек. Такая обрешетка делается для холодных крыш, не имеющих контробрешетки.

Б/у пиломатериалы

Наиболее дешевый вариант. Пиломатериалы имеют два обязательных условия: одинаковая толщина и отсутствие критических повреждений. Б/у пиломатериалы применятся на неответственных зданиях и хозяйственных пристройках.

Все пиломатериалы обрешетки желательно пропитывать антисептиками. Но профессиональные кровельщики пропускают этот этап, они гарантируют герметичность кровли, что исключает вероятность появления гнилостных процессов.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция строительства обрешетки

Для примера мы рассмотрим сложную утепленную крышу с обрешеткой и контробрешеткой. Если у вас простая конструкция, то контробрешетка не требуется. Процесс состоит из нескольких этапов, в упрощенном варианте некоторые из них пропускаются.

Процесс монтажа выполняется по определенной технологии

Монтаж гидроизоляции

Для этого применяется специальная мембрана, выполняющая одновременно несколько задач:

  • позволяет проникшей в минеральную вату влаге беспрепятственно испаряться. Влажная вата значительно повышает теплопроводность, что становится причиной уменьшения эффективности утепленной крыши. Кроме того, она укоряет процессы гниения деревянных конструкций, находящихся в контакте с мокрым утеплителем. Как следствие – необходимость выполнения очень сложных и дорогостоящих ремонтных работ;
  • не допускает попадания капель конденсата с поверхности металлической черепицы обратно в минеральную вату. Вода стекает по гидроизоляционному слою, большая ее часть выводится за пределы подкровельного пространства самотеком, остальная испаряется;
  • предупреждает тепловые потери из-за выдувания холодными воздушными потоками. Теплая крыша обязательно должна иметь эффективную естественную вентиляцию, она нужна для длительной и безопасной эксплуатации крыши. Гидроизоляционный слой иногда называется ветрозащитным, таким образом он снижает потери на содержание мансардных помещений в зимний период времени.

Благодаря особой структуре, гидроизоляционная мембрана абсолютно непроницаема для воды, но легко пропускает испарения

Одновременно три функции может выполнять только современная специальная мембрана, не нужно пытаться экономить и покупать некачественные пленки.

Шаг 1. Закрепите на торцах стропильных ног металлические капельники, нахлест примерно 5 см. Добивайтесь, чтобы все отдельные элементы располагались строго на одной линии. Приклейте к капельникам двусторонний скотч и с его помощью закрепите мембрану. Обращайте внимание, чтобы не было складок, пропусков и провисов. Вода должна со всей мембраны скатываться за пределы стропильной системы.

Крепят к стропилам капельники по периметру скатов

Шаг 2. Расстелите первый ряд мембраны, нижний край должен располагаться на капельнике. Проверьте положение полотна и степлером прикрепите его к стропильным ногам.

Укладывают первый ряд полотна внахлест на капельник

Шаг 3. Второй ряд мембраны раскатывайте с нахлестом примерно 10 см. Холст имеет специальную полосу перекрытия, не выходите за ее пределы. Большинство производителей мембран на полосу перекрытия наносят прочный клеящий состав и защищают его бумагой. Снимите ее и плотно приклейте место нахлеста. По такому же алгоритму продолжайте укладывать мембрану по всей площади ската. На коньке сделайте перегиб длиной не менее 30 см.

Все последующие полосы мембраны укладывают с нахлестом 10 см

Практический совет. Опытные кровельщики не рекомендуют сильно натягивать мембрану, а оставлять провисания между стропильными ногами до сантиметра. Во-первых, стропильная система во время сильных порывов ветра или по причине физического старения несущих узлов может немного изменять пространственное положение. Если не будет провисания мембраны, то она из-за сильного натяжения порвется. Во-вторых, провисание делает ложбинку, по ней уходит вода. Не намокают деревянные рейки контробрешетки, увеличивается срок эксплуатации крыши.

После установки гидроизоляции надо приступать к монтажу специальных элементов.

Правила крепления обрешетки

Установка контробрешетки

Как уже выше упоминалось, высота реек должна быть не менее пяти сантиметров.

Шаг 1. Вертикальными планками дополнительно зафиксируйте мембрану к стропильным ногам.

Набивают вертикальные рейки поверх мембраны

Шаг 2. На коньке закрепите короткие куски реек длиной примерно 30 см, к ним будет фиксироваться коньковая мембрана. Расстояние между отрезками 30–40 см, оно нужно для обеспечения естественной вентиляции.

На коньке крепят отрезки реек с шагом 30 см

Шаг 3. Отрежьте от рулона кусок материала шириной не менее 60 см, это необходимо для свеса по 30 см с каждой стороны конька. Прикрепите полотно к рейкам степлером, немного натяните его. Прибейте коньковую гидроизоляцию кроткими брусками к вертикальным элементам.

Выполняют гидроизоляцию конька

Шаг 4. В карнизной части ската установите сетку для предупреждения попадания в подкровельное пространство птиц и крупных насекомых.

В карнизной части устанавливают защитную сетку

Практический совет. Не пропускайте эту операцию, под кровлей часто гнездятся осы, выгнать их потом оттуда очень сложно. Укус осы не только очень болезненный, у некоторых людей он вызывает тяжелые аллергические реакции. Несвоевременное обращение к врачам за квалифицированной медицинской помощью может становиться причиной летальных исходов.

Шаг 5. Если желоба водосливной системы крепятся металлическими крюками, то их нужно прибить к рейкам контробрешетки. На каждой стропильной ноге требуется по одному элементу системы. Наклон можно устанавливать сразу или во время монтажа водоотводов.

К стропильным ногам прибивают кронштейны для желобов

Шаг 6. Закрепите первую горизонтальную рейку. Она располагается по краю карнизного свеса.

Первая рейка обрешетки крепится по краю карниза

Шаг 7. Сделайте разметку остальных элементов обрешетки. Здесь есть некоторые нюансы, связанные с особенностями металлической черепицы. Как правильно делать разметку?

  1. Узнайте шаг волны, он изменяется в пределах 30–40 см. Параметр можно самостоятельно замерить или прочитать в инструкции по монтажу от производителя.
  2. От шага отнимите 5 см, на это расстояние от оси первой рейки надо прибивать вторую. Дело в том, что первый лист должен свисать над карнизом, за счет этого обеспечивается полный слив дождевой воды в желоб водосливной системы. Место крепления первого ряда металлической черепицы немного сдвигается, фиксировать кровлю надо в каждую волну без перетягивания метиза.
  3. От второй рейки все остальные надо располагать с шагом, равным длине волны.

    Разметка обрешетки под металлочерепицу

Для облегчения работ рекомендуется пользоваться специальной отбивочной нитью или шаблонами. Во время изготовления приспособления надо учитывать ширину рек, шаг измеряется по осям симметрии.

Для разметки удобнее всего использовать отбивочный шнур

Шаг 8. Прибейте горизонтальные рейки контробрешетки, установите на место водосливной желоб. Установите декоративную металлическую карнизную планку.

Набивают остальные рейки обрешетки, монтируют желоб водостока

Шаг 9. По торцам скатов закрепите боковые рейки, к ним фиксируются ветровые доски или специальные металлические планки.

Торцы скатов закрывают досками

Если на крыше есть дымоходы, вертикальные примыкания, мансардные окна и иные инженерные коммуникации, то по их периметру надо монтировать сплошную обрешетку, используйте для этого доски соответствующих размеров.

Монтаж обрешетки в местах примыкания

Монтаж металлочерепицы можно начитать только после тщательной гидроизоляции этих участков, дополнительные материалы и элементы продаются в комплекте с кровельными покрытиями.

Видео — Как делать обрешетку под металлочерепицу

Вы узнали, в каких конкретных случаях какая именно делается обрешетка под металлочерепицу. Нарушения технологии могут ставать причиной очень неприятных последствий, для ликвидации которых потребуется много времени и денег. На втором месте по популярности кровельных материалов стоит битумная черепица. А как делать обрешетку под нее? Об этом читайте в статье на нашем сайте.

krysha-expert.ru

Обрешетка крыши под металлочерепицу — теория и практика от выбора доски до процесса монтажа, как правильно сделать

Черепичные кровли использовались человеком испокон веков. Можно даже смело утверждать, что такое покрытие является своеобразным эталоном образцово-аккуратной крыши дома. Когда-то применявшаяся повсеместно, черепица с приходом листовых кровельных материалов несколько «ушла в сторону». Это было вполне объяснимо: укладывать большие листы – несравнимо легче, нежели штучные детали, да и основа под листовое покрытие монтируется значительно проще. Таким образом, черепица из разряда обычной кровли постепенно «перекочевала» в группу элитных, доступных далеко не каждому, из-за сложности и дороговизны создания подобной крыши.

Обрешетка крыши под металлочерепицу

Обрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Этот кровельный материал сразу же завоевал высочайшую популярность. Одной из причин такого успеха была, наверняка, возможность проведения монтажа покрытия своими руками. Он несложен, если была правильно смонтирована обрешетка крыши под металлочерепицу. Вот давайте и посмотрим, как самостоятельно выполнить этот этап работ по всем правилам.

Содержание статьи

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

Рельеф покрытия разработан таким образом, что он достоверно имитирует натуральное черепичное покрытие. Это расположенные горизонтальными и вертикальными рядами так называемые модули, каждый из готовых и является «муляжом» штучной черепицы.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

  • Обеспечивается свободный сход дождевой или талой воды – она просто скатывается вниз по «ступенькам», и при правильной укладке нет никаких предпосылок к застою.
  • Приданный рельеф придает металлическому листу высокие показатели пространственной жесткости. Так, металлочерепица даже выигрывает у профнастила по допустимой нагрузке на поперечный изгиб, не уступая при этом в показателях продольного изгиба.
Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

  • Рельеф служит одновременно и своеобразным «замком», соединяющим соседние листы. Монтаж от этого значительно упрощается, потому как даже при желании трудно совершить ошибку. При укладке листов они идеально совмещаются, нахлёстываясь модулями один на другой, не требуя при этом ни продольного, ни поперечного выравнивания. Линии нахлестов становятся практически незаметными, а плотное прилегание «замковых» участков гарантирует надежную защиту кровли от протекания.

В продаже представлено немало разновидностей металлочерепицы, производства отечественных и зарубежных компаний. В последнее время появились и небольшие региональные фирмы, которые приобрели и установили производственные линии, и сейчас самостоятельно выпускают профнастил и металлочерепицу вполне приемлемого качества из готовых стальных листов с покрытием, удовлетворяя тем самым потребности спроса в населённом пункте и близлежащем административном районе. Но чаще всего это производится все равно по «лекалам» отработанных и проверенных практикой моделей известных производителей.

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

Основные показатели показаны на рисунке ниже:

Основные геометрические показатели любой металлочерепицы

Основные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

3 – общая длина листа металлочерепицы. Она зависит от возможностей конкретного производителя и от пожеланий заказчика. Так, различные фирмы предлагают потребителям листы длиной от 5÷6 до 8 метров. По сути, можно заказывать материал с таким расчетом, чтобы одним листом перекрывать всю длину ската от карниза до конька. С другой стороны – это не всегда удобно для производства монтажных работ на высоте – их за сложности поднятия длинного листа на кровлю без риска его деформации. Да и, вообще, нежелательно использовать листы с длиной больше, чем 4 метра. Впрочем, это правило носит рекомендательный характер.

4 – длина модуля или, как еще часто называют, продольный шаг металлочерепицы. А вот этот параметр – чрезвычайно важен для обустройства обрешетки, так как именно от него и зависит расстояние между ее направляющими.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различных моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Обычно в рекламных материалах и в техдокументации на металлочерепицу имеется как эскиз покрытия, так и две схемы – продольная и поперечная конфигурация листа. Разобраться в такой схеме – совсем несложно. Понятно, что выбор всегда делается в первую очередь по внешним качествам кровельного материала, но знать его геометрические показатели – все же не мене важно.

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

[table id=1924 /]

Как металлочерепица прилегает и крепится к основе?

Чтобы кровельный материал, даже при своей немалой пространственной жесткости, обладал способностью выдерживать внешние нагрузки (снеговые, ветровые и т.п.), он должен иметь надежную опору. А в связи с тем, что металлочерепице придана ступенчатая форма, точку, а точнее, линию опоры должен иметь каждый из модулей. То есть каждый «нижний зуб» или, как еще называют, подошва профиля должна упираться в элемент обрешетки. Как это выглядит – показано на схеме:

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

Крепление к обрешетке производится кровельными саморезами, которые размещены непосредственно под ступенькой. Схема расположение крепежных элементов может различаться от модели к модели, но в основном они вкручиваются через одну волну, как по горизонтали, так и по линии ската. В краевых зонах (по карнизу, фронтону, ендове и коньку и по линии нахлеста листов) обычно крепление производится в каждую направляющую обрешетки.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Эти правила, в основном, и предопределяют конструкцию обрешетки под металлочерепицу.

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

  • Сплошная обрешетка из листовых материалов получается, безусловно, очень ровной, без каких-либо перепадов уровня, что иногда случается с использованием плохо калиброванных досок. Однако, в контексте рассматриваемой темы на этом все ее преимущества и заканчиваются. А вот недостатки – есть, и весьма существенные.
Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

— Во-первых, это дело весьма затратное, так как и ОСП, и, в особенности, фанера будут стоить значительно дороже обычных пиломатериалов.

— Во-вторых, максимально плотное прилегание металлочерепицы в основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

— В третьих, если еще раз взглянуть на схему, на которой показано, как упираются модули металлочерепицы в основание, то становится понятно, что такая обрешетка, в общем-то, совершенно не требуется.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

  • Сплошная обрешетка из досок, которые расположены с небольшим просветом одна от другой. Такая конструкция рекомендуется на малых углах крутизны кровли при монтаже крыши из профнастила, шифера или, например, из ондулина.
Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Как можно увидеть, часть направляющих, причем – достаточно внушительная, вообще не выполняет никакой несущей роли, так как профилированный лист на них попросту не опирается (обведено для примера большим эллипсом). Кроме того, нельзя исключить вероятность того, что при монтаже листов металлочерепицы саморез попадёт или между досок обрешетки, или в край доски, вызвав тем самым скол или не обеспечивая надежность крепления в данной точке.

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Этот вариант видится наиболее оптимальным. Как уже, наверное, стало понятно, необходимо разместить направляющие обрешетки таким образом, чтобы подошва каждого горизонтального ряда модулей металлочерепицы имела снизу и надёжную опору, и достаточную ширину материала для вкручивания кровельного самореза.

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

Примерная схема строения разреженной обрешетки под металлочерепицу

Примерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

В качестве мембраны можно использовать любую прочную пленку, не пропускающую воду. Но если кровля делается утепленной, то необходимо применять специальную диффузную мембрану, которая не задерживает выход водяных паров из слоя термоизоляции.

К брусьям контробрешетки, строго перпендикулярно стропильным ногам, монтируются направляющие обрешетки. Для них используют или доску, или брус. Строгих правил по выбору материала нет, но есть проверенные практикой рекомендации.

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.

  • Если шаг между стропильными ногами не превышает 600 мм, а для кровли используются обычные листы металлочерепицы, то будет достаточно доски толщиной 25 мм, шириной 100 или 150 мм.
  • При шаге стропил от 600 до 800 мм, а также и при меньшем, но когда настилается металлочерепица из толстого стального листа (более 0,5 мм), или имеющая усиленное оцинкованное покрытие, рекомендуется делать направляющие из доски толщиной 32 мм.
  • При расстоянии между стропилами, превышающем 800 мм надежнее будет использовать брус, например, 50×50 мм.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая  на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b»), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободный сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

Обрамление обрешеткой проема под проход кирпичной трубы

Обрамление обрешеткой проема под проход кирпичной трубы

Аналогичный подход практикуется (только без оставления противопожарного просвета), если необходимо обрамить будущие кровельные окна, вентиляционные кирпичные каналы и т.п.

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

  • Для резки пиломатериалов бывает достаточно обычной ножовки. Но, безусловно, работа пойдет быстрее и качественнее, если в распоряжении есть электроинструмент – лобзик или ручная циркулярка.
  • Направляющие могут прибиваться гвоздями – значит, потребуется молоток, на всякий случай – гвоздодер и клещи. Длина гвоздей (как впрочем, и саморезов) должна быть как минимум вдвое больше толщины прибиваемых досок или брусков. Если используются саморезы, то никак не обойтись без шуруповерта.
  • Чтобы точно провести первоначальную разметку, необходимы: рулетка, длинная линейка, угольник, обивочный шнур, карандаш.
  • Очень важно соблюсти точный шаг между второй всеми остальными направляющими обрешетки. Важно – шаг считается не по просвету между досками, а по расстоянию между их осями (или по одинаковым краям, например, нижним, но при условии, что применяется совершенно одинаковый обрезной материал).

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

Различные типы «лошадок» - шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Эти приспособления могут быть заводского изготовления, с возможностью регулировки на нужный размер. Но в практике частного строительства обычно применяются самодельные, сделанные из брусков, к которым прибиты по две поперечные опорные перекладины, задающие шаг обрешетки. А то и вовсе в качестве «лошадок» выступают ровно отпиленные отрезки бруса, которые зададут просвет между соседними направляющими. Правда, в этом случае важно не ошибиться с длиной этих брусков – она должна быть равна шагу обрешетки минус ширина применяемого материала (естественно, весь пиломатериал в таком случае должен быть совершенно одинаковым).

  • Безусловно, следует продумать вопросы безопасности работы на высоте – удобную одежду и обувь, необходимые помосты или кровельные лестницы, средства страховки.

Материалы для обрешетки

О том, какие пиломатериалы необходимы для создания обрешетки, уже говорилось выше. Поэтому – буквально пару слов в дополнение.

  • Приобретаемая древесина не должны быть сырой – допускается остаточная влажность не выше 18 процентов. Как себя поведет обрешетка из непросушенных пиломатериалов – трудно предсказать, но возможны очень значительные деформации по мере усыхания, которые непременно отразятся на состоянии кровли.
Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия

Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия

  • Древесина – материал, неустойчивый к биологическому разложению или к поражению патогенной микрофлорой и насекомыми. А это означает, что все детали будущей обрешетки, да и всей стропильной системы в целом, должны пройти обработку соответствующим антисептическим составом. Кстати, многие пропитки одновременно с этим резко повышают и устойчивость древесины к возгоранию.
Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок

Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок

  • Материал должен быть качественным, без трещин и обилия сучков, то есть без потери своей несущей способности.
  • Очень важно, чтобы все доски иди бруски, применяемые для обрешётки, были точно калиброваны по толщине. В противном случае могут получиться изломы создаваемой плоскости, что, безусловно, скажется на надежности крепления кровельного покрытия.
  • Количество материала желательно рассчитать загодя. При этом следует помнить, что часть досок или брусков уйдет в обрезки, какое-то количество может выбраковываться из-за обнаруженных дефектов. То есть будет целесообразным заложить еще и порядка 10 процентов запаса.

Упростить расчёты требуемого количества пиломатериалов помогут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Перейти к расчётам

Калькулятор расчета количества пиломатериалов для разреженной обрешетки под металлочерепицу

Здесь уже прослеживается зависимость и от модели листов металлочерепицы, и он размеров участков усиления конструкции.

Перейти к расчётам

Кстати, предлагаемая пара калькуляторов дает возможность и проведения сравнения, насколько разреженная обрешетка выгоднее в плане расхода материалов.

Теперь – о крепежных деталях.

Не рекомендуется использовать слишком толстые гвозди – они могут вызвать появление трещин на досках или брусках контробрешетки при забивании. Оптимальный вариант, кстати, не обычные гвозди, а ершеные или имеющие винтовую прокатку.

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Если применяются саморезы, то оптимальным видится использование не дешевых «черных», так как они слабо защищены от коррозии, а кровельная конструкция все же делается с расчетом на длительную эксплуатацию. Рекомендуется прибрести «белые» или «желтые», то есть имеющие надежное антикоррозионное покрытие.

Кстати, сейчас в продаже представлены саморезы–шурупы для особо ответственных деревянных конструкций, к коим по всем основаниям можно отнести и всю стропильную систему с обрешеткой.

Шурупы-саморезы по дереву для особо ответственных конструкций

Шурупы-саморезы по дереву для особо ответственных конструкций

Такие крепёжные детали, помимо качественной защиты от коррозии, оснащены еще и вторым заходом крупной резьбы, которая обеспечивает сверхнадежное соединение деревянных деталей.

Количество гвоздей или саморезов придется прикидывать самостоятельно. Исходят из того, что соединение направляющих обрешетки должно проводиться на каждом пересечении со стропильной ногой:

Крепление направляющих обрешётки к стропилам

Крепление направляющих обрешётки к стропилам

1 – стропильная нога, а если точнее, то пущенный поверх нее брус контробрешетки.

2 – направляющая обрешетки.

3 – узел обычного пересечения направляющей со стропильной ногой. При использовании досок крепление осуществляется на два гвоздя (самореза). При этом, чтобы не допустить растрескивания, расстояние от края доски до центра крепежного элемента должно быть не менее 20 мм. Понятно, что если используется брус 50×50 мм, то это правило соблюсти невозможно. Значит, фиксацию проводят на один гвоздь, но тем важнее становится качество и надежность крепежного элемента.

4 – узел соединения двух отрезком доски или бруса. Он должен приходиться исключительно на стропильную ногу. Каждая из досок крепится двумя гвоздями, брус – одним.

Естественно, крепежные элементы тоже приобретаются с немалым запасом. Даже если останутся излишки – не страшно, так как применение им в хозяйстве, тем более что строительство в самом разгаре, обязательно найдется.

Узнайте, как произвести устройство кровли из профлиста по деревянной обрешетке, разобравшись пошагово, в специальной статье на нашем портале.

Проведение монтажа обрешетки

Основные правила и схемы монтажа обрешетки под металлочерепицу изложены выше настолько подробно, что, видимо, любой хороший хозяин, знакомый с азами плотницких и столярных работ, без труда проведет эту работу самостоятельно. Расписывать, как измеряются, нарезаются и  поднимаются наверх доски и брусья, как отмеряется расстояние с помощью «лошадок», и как забиваются гвозди – вероятно, большого смысла не имеет.

Лучше в качестве практического руководства предложим читателю ознакомиться с двумя видеоматериалами. В одном из них показана анимированная инструкция по монтажу системы обрешетки под металлочерепицу. Во втором – мастер делится своим практическим опытом, показывая монтаж на конкретном примере.

Видео: Анимированная инструкция по монтажу обрешетки под металлочерепицу

Видео: Наглядный пример укладки гидроизоляции кровли и монтажа обрешётки

stroyday.ru

устройство, выбор шага, монтаж своими руками

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?

krovgid.com

Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Содержание статьи

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

  • Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
  • Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Устройство обрешетки

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

  1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

    Виды

    Устройство сплошной обрешетки

  2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

  • Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
  • Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
  • Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
  • Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

  1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
  2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
  3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейками

Схема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

Видео-инструкция

krovlyakrishi.ru

Как делать обрешетку под металлочерепицу

Обрешетка под металлочерепицу: устройство и монтаж

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Перед началом крепления необходимо обработать рейки (брусья) антисептиком, что обеспечит их долгую службу!

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу — это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко .

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам :

  • если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
  • меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
  • недостаточно сильное крепление к обрешетке;
  • нестыковка листов профиля;
  • трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство .

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

Установка обрешетки в местах дополнительных элементов конструкции

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Для понимания схемы и принципов монтажа обрешетки предлагается ознакомиться со следующим видео:

Похожие новости

Особенности выполнения обрешетки для металлочерепицы

От того насколько правильно и качественно вы обустроите основание, зависит надежность и прочность всей кровли. Обрешетка под металлочерепицу в обустройстве кровельного покрытия играет значимую роль. Она представляет собой сплошной либо разреженный настил, расположенный на стропилах.

Общая схема обрешетки под металлочерепицу.

Обрешетка делается из таких материалов как брусья, доски, фанера, плиты ОСБ, металл.

Правильно крепить эти материалы на стропила, точнее на их основание, располагая перпендикулярно по отношению к стропильным ногам. Для крепления используются гвозди либо саморезы. Назначение обрешетки — равномерное распределение массы покрытия крыши на стропильной системе и стенах несущего характера. Ее использование повышает функциональные свойства кровли и защищает стены дома от разрушения.

Как сделать обрешетку под металлочерепицу правильно? Важным моментом при выполнении обрешетки под металлочерепицу является сухая безветренная погода. Это не только соблюдение требований техники безопасности при работе на высоте, но и исключение увлажнения используемых пиломатериалов.

Монтажные работы по выполнению обрешетки под металлочерепицу

Схема разреженной обрешетки.

В зависимости от того, чем окончательно будет покрываться крыша, обрешетка может быть двух видов: разреженная и сплошная. При выполнении обрешетки из такого материала, как шлифованная доска либо брус, необходимо оставлять зазоры между частями обрешетки около одного сантиметра. При обрешетке из фанеры, либо плит ОСБ — зазор не делается.

Для финишного покрытия из металлочерепицы подойдет разреженная обрешетка. Что касается шага, то он будет напрямую зависеть от профиля. Например, если шаг волны металлочерепицы равен 350 мм, то зазоры нужно сделать на такое же расстояние. Традиционный вариант расстояния зазоров от 30 до 40 см. Крепление начальных досок нужно делать на расстоянии 25 см.

Важно! Для выполнения обрешетки используются только сухие пиломатериалы с правильной формой и обработкой антибактериальными составами.

Обрешеточный шаг на свесах карнизов, на ребрах скатов, коньках нужно делать минимальным. Начало монтажных работ осуществляется с оформления карнизного свеса. в связи с тем, что его линия будет основой для всего процесса последующего монтажа.

Первая доска располагается вдоль свеса карниза. Линия расположения должна быть прямая. А для того чтобы сравнять разницу с последующими частями черепицы, первая доска должна иметь толщину больше примерно на 1,5 сантиметра.

К работам по устройству обрешетки относится и установка ветровой доски, расположение которой нужно сделать выше на значение высоты листа кровельного материала. На этапе завершения обрешетки осуществляется установка коньковой планки, закрепленной с использованием дополнительных досок.

Нюансы, касающиеся устройства обрешетки для металлочерепицы

Как и в любом другом виде работ, в обустройстве обрешетки под металлочерепицу есть свои особенности и нюансы. Вот некоторые из них:

Схема устройства ендовы.

  1. При примыкании к кровле труб, коньков, мансардных окон и так далее, необходимо делать сплошную обрешетку и обязательно учитывать особенности, которыми обладает финишное покрытие.
  2. При обустройстве водостока с кровли, кронштейны необходимо установить заранее, прежде чем закрепить желоба. Перед монтажом металлочерепицы проводится и установка карнизной планки.
  3. При устройстве утепленной кровли, необходимо использование специальной антиконденсатной пленки, защищающей покрытие от влаги и ветра. С ее использованием чердачное помещение остается теплым, в то же время обрешетка и стропила будут хорошо проветриваться. Пленка укладывается довольно плотно, но без сильного натяжения.

Список инструментов для работы:

  • молоток и гвозди;
  • степлер и скобы;
  • шуруповерт и саморезы;
  • строительный уровень;
  • рулетка;
  • ножовка либо бензопила;
  • угольник;
  • средство для обработки древесины.

Для чего необходима вентиляция пространства под кровлей?

  • установить баланс между разницей влажности снаружи и внутри помещения;
  • усилить степень теплоизоляции кровли;
  • осуществить защиту от перепадов температурных режимов внутри конструкции;
  • исключить скопление конденсата в кровельном пироге.

Монтаж пленки ПХФ на стропила производится перпендикулярно стропильной системе.

производится горизонтально, начинается снизу кровли. Укладка осуществляется внахлест, с провисанием на несколько сантиметров. Ее крепление осуществляется с использованием степлера (строительного).

Вот еще несколько важных советов для того, чтоб правильно обустроить обрешетку под металлочерепицу.

  1. Для выполнения стропил используются брусья следующих размеров — 50х100; 50х150; 50х200; 100х150; 100х200 мм.
  2. Толщина доски для устройства обрешетки должна быть не меньше, чем 25 мм. Ширина доски может составлять от 10 — 15 см.
  3. Межстропильный шаг — от 600 — 900 мм.
  4. Как уже отмечалось выше, толщина первой укладываемой доски должна быть больше остальных примерно на 1,5 см.
  5. Шаг обрешетки, выполненной из досок, варьируется от 350 до 450 мм.
  6. Расположение стыков рекомендуется в шахматном порядке.
  7. Для облегчения дальнейшей установки, для крепления конька используются дополнительные доски с толщиной в 25 мм.
  8. Готовая обрешетка не должна «болтаться», то есть быть плохо закрепленной. Она должна с легкостью выдерживать вес человека.

Как вы уже поняли, от того как правильно вы осуществите монтажные работы по обустройству обрешетки, зависит долговечность и надежность всей конструкции кровли, а также степень защиты от различных негативных воздействий.

Обрешетка для металлочерепицы

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы. Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции. Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны. При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

  • Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
  • Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных. Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

  1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
  2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих. на это следует обратить особое внимание, осуществляя расчет.
  3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
  4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

  1. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

  1. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены. Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Источники: http://vseokrovle.com/metallocherepica/10-kak-sdelat-obreshetku-pod-metallocherepicu.html, http://1metallocherepica.ru/ustrojstvo-kryshi/kak-sdelat-obreshetku.html, http://prokryshi.ru/nesushhie-konstrukcii/stropilnaja-sistema/obreshetka-pod-metallocherepicu.html

stroykrishu.ru

Обрешетка крыши под металлочерепицу: монтаж и крепление

Содержание статьи:

Обрешетка крыши под металлочерепицу служит основанием для кровли. Принимая во внимание то, что при ее монтаже необходимо учитывать множество нюансов, установку обрешетки лучше доверить опытным строителям. Перед началом работ по укладке кровли следует организовать оптимальные условия для прочного и надежного настила. Именно о том, как можно достичь этой цели и будет идти речь в данном материале.

Монтаж обрешетки под металлочерепицу

Перед тем как приступить к началу работ, следует ознакомиться с теорией монтажа обрешетки, так как важно знать, какой шаг набития необходим для каждого типа профиля. Зачастую доски для контробрешетки имеют разную толщину (прочтите: «Как монтируется контробрешетка под металлочерепицу»). Так, например, покупая доски для обрешетки толщиной в 30 мм, в партии могут находиться элементы, ширина которых отличается в ту или иную сторону на 5 мм. Подобное явление встречается повсеместно. Исключение составляют только калиброванные строганные доски. Поэтому на подготовительном этапе важно провести калибровку досок. Только в этом случае доска для обрешетки под металлочерепицу будет соответствовать нормам качества. Данная процедура обеспечит ровность соединений на стыках, а также отсутствие перепадов по высоте.

Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.

Важно помнить, что необрезная или полуобрезная доска для обрешетки под металлочерепицу является не самым лучшим решением, а поэтому этот тип материала не рекомендуется к использованию.

Расчет обрешетки под металлочерепицу проводят по следующим принципам:

  • Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
  • Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.
  • Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
  • На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
  • Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
  • Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
  • Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
  • Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
  • Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
  • Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
  • После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
  • В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.

При наличии ендов, расчет обрешетки под металлочерепицу и ее укладку производят сверху вниз, учитывая длину «хвоста» кровельного материала. Иногда наличие длинного «хвоста» требует установки дополнительной доски.

Монтаж обрешетки — инструкция

 Представим пошаговую инструкцию того, как создается обрешетка под металлочерепицу Монтерей:

  • Брус для стропил обычно подбирают с профилем не менее 50х150 мм, а под обрешетку используют доски 25х100 мм. Для контробрешетки крыши подходит доска 25х50мм.
  • Шаг стропил для подобной обрешетки составляет 60-90 см.
  • Начальную доску прибивают вдоль карнизного свеса так, чтобы она не выступала за него. Толщина первой доски берется на 10-15 мм больше остальных.
  • Размер обрешетки под металлочерепицу берут таким, чтобы расстояние от доски, выходящей за карниз, к следующей доске было на 5 см меньше чем между всеми остальными (подробнее: «Обрешетка под металлочерепицу: размеры»). Обычно это либо 300, либо 400 мм. Между остальными досками оставляют интервал в 350 или 450 мм. В каждом отдельном случае шаг обрешетки определяется размером металлочерепицы для крыши.
  • Для проверки правильности интервала между двумя первыми досками, на земле делают специальный макет. Для этого на определенном расстоянии раскладывают 2 обрезка досок параллельно друг другу. После этого на них накладывают элемент черепицы и определяют, достаточно ли выступает черепица или нет. Большой выступ может стать причиной того, что дождевая вода будет переливаться через желоб. Слишком маленький выступ приводит к задуванию воды между лобовой доской и желобом. Неправильный выступ также приводит к деформации листов под нагрузкой от снежных наносов.
  • Разметку выполняют с помощью рулетки, начиная с доски, которая выходит на карниз.
  • Затем выполняют крепление коньковых и торцевых планок.
  • Ветровая доска устанавливается выше обрешетки на высоту листа металлочерепицы (35 — 55 мм) (читайте: «Ветровая планка для металлочерепицы — особенности монтажа»).
  • Для качественного закрепления конька к нему прибивают доски 25х100 мм.
  Планируя организованный водосток, перед монтажом кровли необходимо установить кронштейны для крепления водосточных желобов. Также перед установкой металлочерепицы монтируют и карнизную планку. Для начала определяют расположение кронштейнов. Между ними должно сохраняться расстояние 50-60 см. Затем их крепят к нижней доске обрешетки (прочитайте также: «Как сделать обрешетку под металлочерепицу – выбор материала и способа устройства»).  Крайние кронштейны монтируют так, чтобы уклон желоба был равен 5 мм на каждый метр длины. Далее между ними натягивают шнур, по которому устанавливают другие кронштейны. Желоб вставляется в кронштейны. Карнизная планка крепится к обрешетке так, чтобы ее нижний край немного накрывал край желоба. Это необходимо для того, чтобы конденсат легко стекал в водосток. Нахлест карнизных планок по длине не должен быть меньше 10 см.   Читайте также: «Как правильно сделать монтаж обрешетки под металлочерепицу – теория и практика».

Правильно установленная обрешетка под металлочерепицу позволяет без лишних усилий уложить кровельное покрытие и обеспечить защиту чердака от влаги.

Крепление металлочерепицы к обрешетке


Крепление металлочерепицы проводят специальными саморезами. Они представляют собой шурупы из оцинкованного сплава с шестигранной головкой, уплотнительной шайбой и буром на наконечнике. Цвет таких шурупов можно подобрать под цвет металлочерепицы.

К выбору шурупов подходят со всей строгостью, так как их срок эксплуатации должен быть равен сроку службы металлочерепицы и обрешетки.

Листы металлочерепицы фиксируются шурупами в нижней части волны, придерживаясь схемы крепления металлочерепицы саморезами. Именно в этой точке кровля плотно прилегает к обрешетке. Саморезы вкручиваются на 2 см ниже ступеньки.

Подробное видео по монтажу обрешетки:

Сам шуруп должен входить в центральную часть обрешетки на глубину в 20 мм. Таким образом, подложка из ЕРОМ деформируется и герметично заполняет собой пространство между листом покрытия и головкой крепежа с шайбой. За короткий срок подложка самостоятельно вулканизируется и образует герметическое соединение (читайте также: «Подложка под металлочерепицу — классификация»).  Крепление металлочерепицы к обрешетке делают с использованием шурупов длиной 28 мм. Если применяется метод вкручивания в верхнюю точку волны листа, то необходимо применять саморезы длиной от 60мм. Но в этом случае не достигается эффект герметизации из-за недостаточной жесткости волны листа.


Завинчивание шурупов проходит очень легко. При этом, благодаря наличию на конце шурупа сверла, не нужно предварительно проделывать отверстия в кровле и обрешетке. При вкручивании шурупов в нижнюю часть листов черепицы достигается наименьшее количество брака.

kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
