Как положить профнастил на крышу? Схема укладки и монтажа

Надежность и привлекательность кровли из профлиста не вызывает сомнений. Дополнительное преимущество – невысокая стоимость и простота монтажа. Монтаж крыши из профнастила подразумевает поочередную укладку и крепление стальных гофрированных листов к обрешетке.

На двускатной крыше укладывать профнастил начинают с торцевого края, на вальмовой – с центра вальмы. В зависимости от площади кровельного покрытия и размеров профилированного настила, монтаж осуществляется в один, два или более рядов. Если длина ската от конька к парапету превышает 6-7 метров, целесообразнее укладывать профнастил на крышу в два ряда. Нельзя забывать о коэффициенте линейного расширения металла. На первый взгляд профилированные лист большой длины – это гарантированное отсутствие стыков, а, следовательно, увеличение эстетической привлекательности и надежности. Но на практике все оказывается совсем иначе. Под воздействием температур, как и любой другой металл, профилированная сталь меняет свой размер. Для листа профнастила длиной более 10 метров разница в размере может составить до 4-5 мм, что влечет за собой не только деформацию, но и разрывы металла в местах крепления. Для листов, длина которых менее 5-7 метров изменения незначительны и никаких последствий не влекут.

Укладка в один ряд

Наиболее простой и одновременно сложный способ укладки профнастила на крышу – в один ряд. Простой – потому, что не требует большого количества креплений, сложный – потому что поднимать и укладывать листы большого размера не так уж легко и удобно.

Укладка профлиста напоминает монтаж металлочерепицы: первый лист укладывается с краю ската и предварительно крепится одним саморезом у конька. Далее необходимо выровнять нижний край и также временно закрепить у свеса. Соседний лист профнастила укладывается внахлест и временно закрепляется по аналогии с первым. Между собой листы скрепляются специальными заклепками или саморезами в верхнюю часть волны. Убедившись в правильности и точности расположения листов, следует надежно прикрепить к обрешетке первый лист. К обрешетке крепление осуществляется в дно гофра (нижнюю часть волны). Ко второму, временно закрепленному листу, монтируется третий, выровняв и временно закрепив третий, следует надежно закрепить второй, и так до края ската.

Укладка в два и более рядов

Монтаж профнастила на крышу в два ряда начинают от свеса. Первым укладывают угловой лист нижнего ряда, затем первый лист второго ряда – соседний сверху. Оба листа крепят к обрешетке. Аналогично крепятся два соседних листа: сначала нижний, потом верхний с перехлестом первого листа.

Особенности монтажа

Монтировать профнастил для крыши можно как слева направо, так и справа налево. В любом случае, монтаж профнастила на крышу осуществляется внахлест. Для кровель с большим углом уклона размер нахлеста между боковыми соседними рядами – 1-2 волны, между верхним и нижним – 15-20 см. Для пологих и плоских кровель длину нахлеста лучше увеличить, а места стыков дополнительно герметизировать.

Крепится профлист специальными саморезами. В зависимости от того, из какого материала выполнена обрешетка, подвирается саморез. Для дерева – острый бур, редкая резьба, для металлопрофиля – острый бур, частая резьба. Обязательно наличие неопренового уплотнителя, предназначение которого – предотвратить попадание влаги в места соединения и сделать крепление максимально надежным.

Предварительно сверлить профлист в подавляющем большинстве случаев не нужно, исключения составляют только кровли, несущая конструкция которых изготовлена из профиля толщиной более 2,5 мм.

Как уложить профнасти и не допустить ошибок?

Чтобы кровля получилась действительно надежной и привлекательной важно позаботится о геометрической точности. Не рекомендуется выравнивать листы по торцу ската. Куда более рационально производить выравнивание по шнурку, натянутому вдоль карниза. Не стоит забывать о доборных элементах и очередности их монтажа. Монтируя листы нижнего ряда, помните о карнизном свесе. Его оптимальный размер 35-40 мм.

Залог надежной кровли – не только правильность монтажа, но и качественный материал! Компания ООО «НТК» предлагает купить профнастил собственного производства, гарантируя разумную стоимость и отличное качество!

Успехов в строительстве!

как правильно класть профлист, последовательность укладки

Содержание:

Профилированные листы (их еще называют профнастилом) — кровельный строительный материал, используемый для монтажа наружных ограждений. Он очень востребован при укладке кровли. Среди преимуществ материала можно выделить простоту монтажа.

Существует специальная технология, как правильно класть профнастил на крышу. С выполнением задачи справится даже неопытный человек. Самостоятельный монтаж кровельного покрытия позволит в значительной степени сэкономить.


Первоочередной задачей стоит грамотный выбор материала. Ознакомьтесь с рекомендациями специалистов по этому вопросу.

Особенности выбора профнастила

Еще до того, как класть профнастил на крышу, необходимо подготовить материалы. Маркировка профилированных листов обозначает прочность и назначения изделия. Для укладки кровли подходят материалы с обозначением от С-8 до Н-158. Существуют различные дополнительные индексы, обозначающие форму профиля или шаг волны.

Специалисты сформулировали главное правило выбора материала: чем больше уклон крыши, тем ниже должна быть маркировка изделия.

При выборе профилированных листов стоит учитывать наличие ребер жесткости и водоотводящих зазоров. Такие изделия отличаются большей долговечностью из-за повышенной надежности и отводу жидкости. Соответственно, кровля из этого профнастила прослужит дольше.


Когда с выбором марки материала покончено, можно переходить к расчету нагрузки и планированию размеров обрешетки. Это подготовительный этап, как правильно класть профлист. Величина шага конструкции выбирается на основании маркировки профнастила. Чем она выше, тем больше этот показатель.

Производители выпускают профилированные листы с полимерным и оцинкованным покрытием. Оба варианта применимы для обустройства кровли. Они обладают высокими эксплуатационными свойствами и долговечностью.

Основное достоинство изделий с полимерным защитным слоем заключается в высокой устойчивости к влиянию внешней среды. Кроме того, выбор таких профилей отличается богатством цветовых решений.

Но стоит понимать, что то, как правильно класть профнастил, не зависит от покрытия материала.

Необходимые инструменты

Перед тем, как положить профнастил на крышу, необходимо выполнить ряд подготовительных работ. Для начала нужно запастись всеми требуемыми инструментами и материалами. Необходимо нарезать профилированные листы согласно расчетам по использованию материала.

Для изделий с толщиной до 0.6 мм предпочтительнее всего выбирать просечные ножницы, для остальных — рычажные. Болгарку использовать крайне нежелательно. При нарезании материала с ее помощью возможно возникновение различных дефектов.


Инструменты, которые потребуются при укладке профилированных листов:

  • электродрель и шуруповерт;
  • скобозабивной пистолет;
  • пистолеты для герметиков;
  • кусачки;
  • рулетка;
  • шаблон для обрешетки;
  • молоток;
  • шнуры для разметки;
  • строительные карандаши или маркеры;
  • клещи.

При выполнении любых строительных работ необходимо соблюдение правил безопасности, что позволит избежать возможных травм. Это относится и к тому, как класть профлист на крышу. Края металлических листов довольно острые, поэтому при работе с ними нужно использовать плотные перчатки. Предпочтительно по крыше передвигаться в мягкой обуви, наступая в места с обрешеткой.

Укладка кровельного материала на крышу

Перед началом монтажа кровельного материала, необходимо разобраться с общим принципом, как правильно укладывать профлист. Важный нюанс — размер нахлеста креплений. Данный параметр выбирается на основании угла ската крыши.

Соотношение наклона кровли с нахлестом:

  1. Если уклон кровли меньше 14 градусов, требуется нахлест при укладке от 200 миллиметров. Для крыши с уклоном до 12 градусов обязательно нужно обработать все нахлесты силиконовым герметиком.
  2. Если уклон кровли 14-30 градусов, то размер нахлеста находится в диапазоне 150-200 мм.
  3. Для кровли с уклоном от 30 градусов, нахлест — 100-150 мм.


Если планируется монтаж профилированных листов на пологую кровлю, то желательно использовать строительную пену.

Теперь подробнее рассмотрим, как правильно положить профнастил на крышу. Специалисты советуют составить пошаговый план действий. Он поможет структурировать выполнение работ. Технология укладки сама по себе не отличается сложностью, но не все знают ее нюансы. Поэтому необходимо действовать в полном соответствии с инструкцией. Читайте также: "Правильная укладка профнастила на крыше – как всё сделать правильно".

Расчеты профнастила

Еще на стадии планирования необходимо вычислить различные параметры (длина и высота листов и шаг обрешетки), а также расход материалов. При выполнении расчетов следует основываться на характеристиках здания и условиях местности. Читайте также: "Как сделать расчет профлиста на крышу – сколько надо листов и доборных элементов".

Подготовка крыши перед тем, как класть профлист

Когда с предварительными расчетами покончено и все готово к укладке, необходимо обустроить гидро- и теплоизоляцию для будущей кровли. К задаче нужно подходить крайне ответственно.

Некачественный монтаж может привести к образованию влаги под настилом, которая будет его разрушать. Результатом станет низкая долговечность обрешетки и промерзание крыши. Это приведет к повышенной влажности в доме, образованию плесени и повреждению отделки стен и потолка.


Чтобы избежать такого исхода, в конструкции профиля необходимо предусмотреть вентиляционные зазоры, а также обустроить гидроизоляцию. Предпочтительнее всего для этого использовать специальную пленку. Такая пленка под профнастил на крышу укладывается с карниза горизонтально. При этом сохраняется нахлест от 12 до 15 см, а также провис между стропилами примерно в 2 см. Для соединения краев пленки используется обычная клейкая лента.

В плоскости стропил необходимо обустроить теплоизоляцию. Под конец профилированные листы покрываются пароизоляционной мембраной либо специальной пленкой. Читайте также: "Как стелить профнастил на крышу правильно – особенности укладки профлиста на кровлю".

Как правильно положить обрешетку

Для монтажа профнастила требуется обрешетка, которая размещается поверх защитной пленки. Деревянные элементы конструкции предварительно нужно обработать антисептиком. При создании каркаса потребуются прежние расчеты (шаг крепления).

Укладка кровли

Разберемся, как положить первый лист профнастила на крышу. Начинать монтаж нужно с нижнего угла торца кровли. Если укладка производится на нестандартной крыше, то рекомендуется предварительно выполнить раскладку листов на бумаге. Когда присутствует водосточная система, то необходимо делать свес профлиста не больше 60 мм. Если ее нет, то допустимо увеличение этого размера.


Первый лист при укладке нужно выравнивать по углу и карнизу крыши.

Для закрепления используется саморез. Второй лист выравнивается таким же образом, соединяется с предыдущим с заданным нахлестом на саморезы. Дальнейшие листы крепятся аналогично, выравниваются по карнизу. Затем материал соединяется с обрешеткой. С тем, как правильно класть профлист на крышу, разобрались. Читайте также: "Как покрыть крышу металлопрофилем".

Как ухаживать за кровлей

Основная часть работы окончена, остается только убрать весь мусор и покрасить покрытие. Профилированные листы должны быть чистыми. Нужно регулярно проверять состояние покрытия. Рекомендуется выполнять это раз в год. Такой подход позволит продлить срок службы кровельного покрытия, а также сохранить его первоначальный внешний вид.


Процедура, как класть профнастил, не отличается высокой сложностью. При выполнении работы нужно четко следовать технологии, соблюдая технику безопасности. В таком случае кровельное покрытие получится надежным и долговечным.



Крыша Дома

Бетонные колпаки на столбы: особенности выбора
При постройке заборов из камня или кирпича оборудуются несущие столбики, которые необходимы для придания конструкции необходимой прочности. Именно они поглощают ветровую нагрузку и используются для фиксации материалов, которыми заполняются пролеты.

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims - современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли - технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Крыша Дома

Бетонные колпаки на столбы: особенности выбора
При постройке заборов из камня или кирпича оборудуются несущие столбики, которые необходимы для придания конструкции необходимой прочности. Именно они поглощают ветровую нагрузку и используются для фиксации материалов, которыми заполняются пролеты.

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims - современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли - технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Инструкция по укладке профнастила на крышу

Особенности установки профнастила на кровлю

  • Во время работ по монтажу профилированного листа особое внимание необходимо уделить устройству обрешетки, гидро- и пароизоляции, подкровельной вентиляции. Профнастил отлично подходит для крыши, где угол наклона кровли более 12º.
  • Транспортировка и разгрузка должна происходить предельно аккуратно, что исключить повреждение материала.
  • Из стопки верхний профлист снимать строго вертикально, не двигая по лежащим ниже.
  • Поднимать листы на крышу следует по направляющим, установленным до карниза.
  • Для крепежа металла рекомендуется использовать саморезы 4,8х29 или 4,8х35 с прокладкой из ЭПДМ-резины.

Хранение

  • Профнастил рекомендуется хранить на ровной поверхности, обеспечив расстояние от поверхности до пластины 50 мм.
  • Не рекомендуется хранить материал в пачке более 6 месяцев.
  • На пачки профнастила нельзя ставить ничего тяжелое, чтобы не повредить листы.
  • Листы профнастила покрыты защитной пленкой, которую нужно снять до монтажа. Материал разрешается хранить в пленке не более 30 дней.
  • Рекомендуется защищать металлические листы от воздействия прямых солнечных лучей.

Необходимые инструменты для укладки профилированного листа:

  • ножницы электрические высечные
  • «Стальной бобер» насадка на дрель
  • шуруповерт
  • клещи Гофра
  • ножницы по металлу
  • рулетка

Особое внимание необходимо уделить средствам защиты. Убедитесь, что правильно выбрана страховка.

По профильным листам разрешается ходить только в обуви с мягкой подошвой по линиям обрешетки.

При резке материала категорически запрещено использовать инструменты с абразивным диском. Наиболее удобный инструмент — это вырубные ножницы или насадка «Стальной бобер». Рекомендуем несколько раз потренироваться перед резкой на чистовую или делать небольшой отступ, который потом можно подровнять.

Подготовительные работы перед укладкой материалов

  • Монтаж гидро- и пароизоляционной системы
  • Для правильной стропильной системы следует укладывать доски с расстоянием 600-900 мм. Используется древесина 100х25мм или 150х25 мм для профилей С10, С20, С21. Расстояние между обрешеткой выстраивается, исходя из наклона кровли. При угле менее 18° шаг обрешетки - 300 мм; 18-35° - шаг 450 мм, более 35° - 600 мм. Для высоких профилей шаг обрешетки регламентируется проектом.
  • Далее устанавливается карнизная доска
  • Крепление водосточных крюков (коротких/длинных)
  • Карнизная планка устанавливается на длинные водосточные крюки. Нахлест планок составляется 20 мм.

Пошаговая инструкция для установки профнастила своими руками:

  • Самый распространенный вариант монтажа профлиста на крышу — используя технологию формирования карнизного узла.
  • Максимальный свес профилированного листа за карнизную планку может составлять 30-50 мм (таким образом вода с кровли попадает сразу водосточную систему)
  • Поднимаем первый лист профнастила и ровняем на кровле по торцевой и карнизной планкам.
  • Материал фиксируется в нижний изгиб листа в месте соприкасания с обрешеткой саморезом с прокладкой из ЭПДМ-резины 4,8х29 или 4,8х35 мм. Место установки саморезов должно приходиться в середину обрешетки. Для низких профилей достаточно крепления через 2 гофры, для высоких через 1.
  • Нахлест листов должен составлять не менее 200 мм при поперечной стыковке листов. Место нахлеста должно приходиться на доску обрешетки. Фиксируется соединение на пересечении в каждую гофру (для С10, С20, НС35, Н60 и Н75) или через одну (для С21).
  • Если нужно состыковать 4 листа необходимо, чтобы над двумя углами листов с накрываемым краем были 2 листа с накрывающим краем.
  • Верхние доски обрешетки становятся опорными при формировании конька. 70-100 мм — расстояние между обрешеткой. Профлист фиксируется в каждую гофру в центре последней доски обрешетки.
  • Аэроэлемент устанавливается под конек.
  • Сверху в гофру с помощью саморезов для металла 5,5х19 устанавливается коньковая планка, шаг саморезов составляет не более 800 мм.
  • Поверх фронтонной доски кладется торцевая планка и закрепляется саморезами 5,5х19 к выступающей гофре профлиста. Частота саморезов не более 800 мм, между собой торцевые планки стыкуются внахлест (50 мм) или по линиям отбортовки.
  • Для формирования ендов требуется усилить обрешетку и смонтировать дополнительные доски. Вдоль планок ендов и под коньком необходимо использовать самоклеющийся уплотнитель. Планки укладываются снизу вверх с пересечение 200-300 мм. По карнизному свезу планку необходимо подрезать. Профнастил не должен доходить до центровой оси ендовы 60-100 мм. Крепится саморезами 5,5х19, расстояние до осевой линии ендовы — не менее 250 мм. Сверху рекомендуется использовать Планку ендовы верхней.

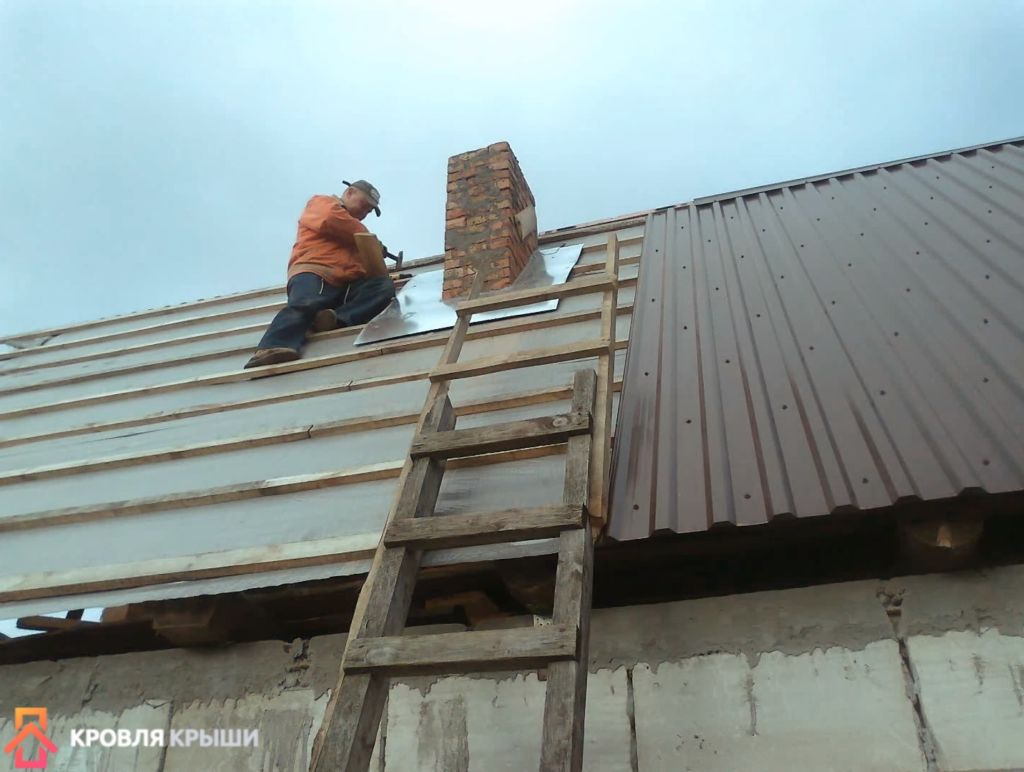

Оформление трубы дымохода

Для того чтобы оформить трубу (менее 80 см), необходимо сформировать металлический фартук. Он должен подниматься вверх по основанию трубы на 150-200 мм и заходить на скат на 200 мм. Важно обратить внимание исправно ли уложен гидроизоляционный материал и есть ли водоотводящий желобок.

  • Для установки фартука на обрешетке потребуются дополнительные доски (около 50 см).
  • Подготовить и соединить нижнюю и 2 боковые части фартука на кровельном материале. Закрепить саморезами.
  • Оставшаяся часть фартука заводится под конек и сверху на профлист для наилучшего захвата воды. Соедините эту часть с боковыми. Возможно дополнительное использование герметика в местах соединений.
  • Планка примыкания в штробу или внакладку ставиться поверх фартука. Используйте герметик в местах присоединения к трубе и боковыми частям.
  • В шторбу или наружную отбортовку также укладывается герметик.

Также для этой работы можно использовать ленту примыкания. Этот способ более простой, но менее долговечный.

Если ширина трубы более 80 см, строители применяют другой способ обхода. Они создают два небольших ската, используют ендовы и тем самым уводят воду на соседние скаты — делают «разуклонку». Если ширина трубы меньше 1,2 м, то можно использовать гладкий лист металла на дополнительных скатах.

Установка трубчатых снегозадержателей на кровле из профнастила

  • Установка производиться параллельно карнизу на уровне несущей стены.
  • Крепление происходит в низ волны к доскам обрешетки с помощью саморезов.
  • Расстояние от края трубы до последнего кронштейна не может превышать 300 мм, а расстояние между кронштейнами не должно быть больше 900 мм.
  • В специальные отверстия на кронштейне вставляются трубы снегозадержателя, сами трубы легко стыкуются из-за наличия специального обжима. Место соединения труб фиксируется болтовым креплением.
  • Трубы можно обрезать в размер с помощью электролобзика или ножовки по металлу.

Типичные ошибки при укладке кровли из профнастила

  • Неправильный замер кровли — помимо измерения по высоте и ширине, обязательно надо замерять по двум диагоналям. И учитывать, что листы будут лежать в нахлест.
  • Правильная стыковка листов — важно помнить, что накрывающая планка чуть больше накрываемой (для профилей С21, Н60 и Н75). Профили С10, С20 и НС21 обладают капилярной канавкой — это накрываемая сторона.
  • При монтаже профнастила важно учитывать направление ветра и укладывать материал против ветра.

технология укладки и полезные советы

Собственный загородный дом – это мечта многих граждан, но такую солидную покупку может позволить себе не каждая семья. Реальным выходом является приобретение участка и строительство дома. При условии, что большую часть работ хозяева будут выполнять самостоятельно, расходы удастся значительно сократить. Кровельные работы относятся к категории сложных, однако, при внимательном изучении инструкций их вполне можно провести самостоятельно, особенно, если для покрытия крыши используется такой достаточно простой в работе материал, как профнастил.

Профнастил применяют для выполнения самых разных строительных операций. Это материал идет для постройки ограждений, навесов, легких павильонов, его используют для сооружения перекрытий и покрытия кровли.

Естественно, что для выполнения разных работ, необходимо приобретать разные виды профнастила. Так, для покрытия кровли рекомендуется приобретать материал с полимерным покрытием и толщиной основы (стального листа) в пределах 0,4-0,55 мм. Кроме того, для выполнения кровельных работ рекомендуется применять материал с высотой профиля более 20 мм. Рассмотрим, как правильно класть профнастил на кровлю дома.

Этапы монтажа

Процесс сооружения кровли состоит из следующих этапов:

  • Сооружение стропильной системы. Это весьма ответственный этап, так как стропила принимают на себя основную нагрузку. Как правило, расчет и сооружение стропильной системы поручают профессионалам.

  • Выполнение работ по гидроизоляции кровли.
  • Строительство контробрешетки.
  • Сооружение обрешетки, на которую будет укладываться профнастил.
  • Установка внутренних доборов.
  • Укладка основного покрытия из листов профнастила.
  • Установка наружных доборов и аксессуаров на кровлю.

Совет! Если планируется постройка утепленной кровли, то представленный выше план должен быть дополнен операциями по установке утеплителя и пароизоляции.

Подготовительный этап

Сборка кровельного пирога при сооружении кровли из профнастила производится точно так же, как и при сооружении крыш из других материалов, поэтому здесь вопросы укладки гидроизоляции и утепления кровли рассматриваться не будут. Остановимся только на строительстве обрешетки.

Конструкция настила для укладки профнастила зависит от того, насколько крутые скаты крыши, а также от высоты профиля материала. Если угол наклона скатов составляет 15 градусов и менее, необходимо:

  • Строить сплошной настил из листового материала (например, плит ДВП) при использовании профнастила с высотой профиля 20 мм. А при монтаже листов ширина нахлеста должна будет составлять две волны.
  • Строить разрешенную обрешетку из досок с шагом расположения элементов 30 см, если используется профнастил с высотой профиля 35 мм. При этом укладка профнастила на крышу проходит с образованием нахлестов шириной в одну волну.
  • Строить разреженную обрешетку с шагом расположения досок 50 см, если используется материал с высотой профиля более 44 мм.

В том случае, если профнастил укладывается на крышу, на которой скаты расположены под углом, превышающим 15 градусов, то обрешетку строят разреженной. Шаг расположения элементов будет варьироваться в пределах 35-65 см, в зависимости от высоты профиля.

Совет! Вне зависимости от конструкции обрешетки сплошной настил сооружается в наиболее сложных местах кровли. А именно, во внутренних углах скатов (ендовах), вокруг труб и других вертикальных надстроек и вдоль карниза.

Укладка основного покрытия

Рассмотрим, как укладывать профнастил на крышу. Для крепления профнастила к обрешетке используются кровельные саморезы с эластичными прокладками. Обычно, размер саморезов составляет 4,8 x 35 мм. Саморез при креплении листа всегда вкручивается в понижение профиля, то есть, в место, в котором покрытие плотно прилегает к обрешетке.

Установка карнизных планок

До укладки листов профнастила необходимо установить внутренние доборы. Прежде всего, устанавливаются карнизные планки, которые кровельщики часто называют капельниками. Их устанавливают на карнизные торцы конструкции, закрепляя саморезами, располагая места крепления с шагом 30 см.

Планки следует укладывать с нахлестом шириной 10 см. Карнизные планки должны располагаться ниже слоя гидроизоляции. Это обеспечит наиболее полное удаление конденсата из подкровельного пространства.

Обустройство ендов

  • В ендовах на сплошной настил из досок укладываются специальные фасонные детали – ендовные планки.
  • Планки начинают укладывать от карниза вверх, располагая детали с нахлестом шириной 20 см.
  • Боковые поверхности ендовных планок рекомендуется смазать герметиком, на настиле элементы крепят саморезами.
  • На последней в ряду ендовной планке выполняют отбортовку.

  • При укладке основного покрытия листы профнастила обрезают так, чтобы они перекрывали не менее 25 см нижней ендовной планки. Свободное от основного покрытия пространство в углу должно составлять примерно 20 см.
  • Под края листов материала, укладываемых на планку ендовы, рекомендуется уложить специальный уплотнитель.
  • Сверху места стыков основного покрытия и планки ендовы накрывают специальными фасонными элементами для улучшения внешнего вида покрытия и дополнительной защиты от протечек.

Укладка листов

  • На прямоугольных скатах укладку основного покрытия осуществляют от нижнего торца крыши. На вальмовых и шатровых крышах укладку материала начинают с центральной части ската у конька.

  • Листы у карнизов устанавливают так, чтобы они образовывали карнизный свес. Его ширина должна составлять 35-40 мм.
  • Листы профнастила на прямоугольных скатов укладываются следующим порядком. Первый лист укладывается у торца ската с образованием карнизного свеса. Он временно закрепляется на обрешетке при помощи одного самореза, вкрученного в верхней части листа. Затем возле него укладывается следующий лист, который выравнивается относительно первого. Эти два листа скрепляются между собой короткими саморезами, которые вкручиваются в гребень волны профиля. Аналогично укладывается еще один-два листа. После этого производится окончательное выравнивание собранного блока и его закрепление на обрешетке.
  • При обустройстве крыши с треугольными скатами намечается центральная линия ската и центральная линия листа профнастила. Лист устанавливается у конька и закрепляется одним саморезом. Подрезку листа осуществляют по месту, используя для разметки специальное приспособление – черток. Затем по обе стороны от первого листа начинают устанавливать следующие листы материала, которые скрепляются между собой. К обрешетке производят крепление блока из 3-4 листов после выравнивания и подрезки.

Совет! Для подрезки материала удобно использовать высечные ножницы по металлу с электроприводом. Их можно использовать для работы, как на земле, так и для выполнения подрезки на месте установки. А вот применять для резки профнастила болгарку запрещается, так как при работе этим инструментом происходит разрушение защитных слоев материала, что значительно сокращает срок службы покрытия.

  • Если крыша имеет длинные скаты, то выполнение однорядной укладки материала произвести сложно. В этом случае, листы рекомендуется укладывать в два ряда по горизонтали, располагая материал так, чтобы образовался нахлест шириной не менее 20 см.

Установка наружных доборов и аксессуаров

После того, как будет уложено основное покрытие, останется только установить наружные доборы. К ним относятся:

  • Коньковые планки. Их устанавливают на месте пересечения скатов вверху крыши. Устанавливают фасонные элементы с нахлестом, крепят при помощи длинных (80мм) саморезов, которые вкручивают в гребни волны уже уложенного покрытия.
  • Ветровые планки. Это элементы, которые ставят на фронтонные торцы крыши. Они не только прикрывают торцы, но и защищают покрытие из профнастила от ветровой нагрузки.

Если предусмотрено проектом, то на крыше устанавливаются необходимые аксессуары – снегозадержатели, проходки для вывода антенн, мостики переходные и пр.

Итак, технология укладки профнастила на крышу достаточно проста, для того чтобы работу можно было выполнить своими руками. Однако прежде чем браться за самостоятельный монтаж нужно будет предварительно изучить инструкции по работе с этим материалом.

Укладка профнастила на крышу: инструкция, технология, правила

Профнастил считается востребованным материалом, который обеспечивает создание качественного, интересного, стойкого перед разными факторами и долговечного покрытия. Если хорошо разобраться в том, как правильно укладывать профнастил на крышу, то выполнить работу можно даже своими руками. Материал имеет приемлемую стоимость, обладает многими преимуществами и служит долгое время. Представлен в нескольких марках, каждая из которых имеет свои особенности и нюансы, поэтому выбор зависит от климатических условий, в которых будет использоваться материал, а также от финансовых возможностей владельцев дома.

Плюсы и минусы профлиста

Укладка профнастила на крышу производится достаточно часто, так как этот материал на самом деле обладает многими значимыми плюсами. Выбирается он для разных видов сооружений, поэтому может им покрываться полноценный частный дом или небольшой гараж. К его преимуществам относится:

  • работа по укладке считается простой и понятной, поэтому если тщательно изучить заранее правила, то уложить листы не составит труда;
  • долгий срок службы, превышающий 50 лет, поэтому в течение этого срока не придется заботиться об укладке нового покрытия или выполнении ремонтных работ;
  • хорошая стойкость перед влагой, поэтому монтаж может выполняться даже в специфических климатических условиях;
  • высокая пожаробезопасность;
  • экологическая чистота материала, так как в процессе его изготовления не используются какие-либо вредные или опасные вещества;
  • стойкость перед разными атмосферными факторами;
  • выпускается профнастил в многочисленных фактурах и расцветках, поэтому можно выбрать листы оптимального внешнего вида;
  • элементы обладают небольшой массой, что значительно упрощает их перевозку и установку;
  • в процессе службы покрытию не требуется обеспечивать специфический уход за листами.

Профлист обладает не только положительными параметрами, но и некоторыми значимыми минусами. К ним относится:

  • плохие звукоизоляционные свойства, за счет которых во время дождя будет создаваться сильный шум, который будет хорошо слышен в жилых помещениях дома, но снизить шум можно качественной теплоизоляцией с применением надежных материалов;
  • не допускается резать материал болгаркой или другими инструментами, способствующими нагреванию листов, так как это ведет к разрушению их внешнего защитного слоя, поэтому снижается за счет такого воздействия срок службы листов;
  • должна в процессе монтажа использоваться правильная технология укладки профнастила на крышу, так как если будут допускаться серьезные ошибки, то это может привести к снижению срока эксплуатации конструкции.

Профнастил обладает как плюсами, так и минусами, поэтому следует заранее убедиться в целесообразности использования этого материала.

Выбор профилированных листов

Перед началом работы важно грамотно выбрать листы профнастила, так как они могут быть:

  • стеновыми, предназначенными для создания разных видов облицовки, ограждений или иных аналогичных конструкций;
  • кровельными, используемыми исключительно для формирования покрытия на крыше, поэтому легко справляются с разными атмосферными воздействиями и оснащаются специальными небольшими углублениями для устранения воды с крыши;
  • универсальными, которые допускается применять для разных целей, поэтому из них получается качественное кровельное покрытие на небольших сооружениях или качественный забор.

Важно! При выборе листов дополнительно учитывается маркировка, так как число в названии говорит о высоте волны, которая определяется в мм.

При выборе конкретного материала надо обращать внимание на его параметры:

  • высота волны;
  • толщина листа, от которой зависит его долговечность и надежность;
  • стоимость, так как она влияет на то, сколько денег надо потратить для создания кровельного покрытия;
  • расцветка или фактура, так как покрытие должно хорошо подходить под экстерьер и имеющийся дом, на котором выполняются работы.

После нахождения нужного материала можно приступать к непосредственной укладке.

Предварительные этапы монтажа

Инструкция по укладке профнастила предполагает, что первоначально надо выполнить специальные предварительные работы. Они заключаются в разных этапах:

  • Расчет профилированного листа. Для этого измеряется вся крыша, чтобы определить, сколько именно листов надо купить, чтобы выполнить работу без перебоев. Если укладывать профлист будет человек, не обладающий опытом работы в этой сфере, то желательно приобретать материал с небольшим запасом.
  • Формирование гидроизоляционного слоя под профнастил. Для этого применяется специальный рулонный материал, который укладывается на стропилах без натяжения. Все стыки проклеиваются скотчем, чтобы отсутствовали участки, через которые влага могла бы проникать в подкровельное пространство.
  • Утепление конструкции. Для этого могут использоваться разные материалы, которые располагаются плотно между стропилами. Наиболее часто выбирается минеральная вата, а также нередко применяется специальная напыляемая теплоизоляция.
  • Создание качественной обрешетки под профнастил. Для этого обычно выбирается древесина, из которой формируется долговечная и прочная конструкция. Конкретный вид обрешетки зависит от того, каким наклоном обладает скат крыши, каков профиль листов и какова их толщина.
  • Резка профилированных листов при необходимости. Обычно всегда требуется разрезать элементы перед установкой. Для этого не допускается пользоваться болгаркой или другими инструментами, способствующими нагреву верхнего покрытия листов, поэтому надо применять только лобзик или ножовку по металлу.

Важно! Замеры крыши делать надо в любом случае, так как даже если для строительства дома использовался проект, все равно велика вероятность, что имеются определенные отклонения, поэтому желательно залезть на крышу и выполнить замеры.

Рекомендуется заказывать такие листы, которые обладают оптимальным размером, чтобы не приходилось разрезать их слишком часто. Это позволит выполнить монтаж оперативно, а также будут отсутствовать сложности с герметизацией крыши. Также без многочисленных стыков получается привлекательное кровельное покрытие.

Подготовка необходимых элементов для укладки

Чтобы выполнить процесс без перебоев, надо заблаговременно подготовить необходимые элементы для этого. К ним относится:

  • защитные перчатки для рук, предотвращающие порезы на коже;
  • мягкая обувь, которая не нанесет вреда покрытию, так как если передвигаться по уложенным листам в обуви с каблуком, то можно значительно повредить материал;
  • шуруповерт для фиксации листов к обрешетке;
  • саморезы для профнастила, предназначенные для создания кровельного покрытия, которые оснащаются специальной прокладкой, поэтому предотвращается возможность возникновения протечки в листах, а также желательно выбирать элементы, которые по расцветке идеально соответствуют оттенку кровли;
  • строительный уровень, позволяющий выполнять укладку ровно и качественно, поэтому за счет его регулярного использования гарантируется получение идеального и ровного покрытия;
  • рулетка, карандаш и другие стандартные элементы, необходимые для формирования качественной и ровной кровли.

Таким образом, чтобы правильно класть профнастил на крышу своими руками, следует тщательно подготовиться к этому процессу.

Монтаж доборных частей

Перед непосредственной укладкой листов требуется установить доборные элементы, к которым относится:

  • Капельник. Он может быть представлен капельником конденсата или специальной карнизной планкой, причем второй вариант используется наиболее часто. Эти элементы защищают деревянные части крыши от влаги.
  • Водосточный желоб. Монтируется перед креплением листов профлиста.
  • Торцевая планка (доска). Предназначена для качественного теплообмена в пространстве под кровлей.
  • Конек. Устанавливается обычно после основных монтажных работ, но нередко делается работа перед укладкой листов, так как это предотвращает необходимость ходить по покрытию.

Как только предварительные работы будут полностью выполнены, можно приступать к непосредственному креплению листов профнастила.

Укладка материала

Положить профнастил на крышу своими руками несложно, если тщательно разобраться в этом процессе.

Важно! Если человек осуществляет данную процедуру впервые, то желательно воспользоваться помощью специалиста, который будет контролировать процесс.

Вся процедура делится на этапы:

  • на земле подготавливается ровная площадка, используемая для замеров и разрезания листов профнастила;
  • желательно выбирать для работы день, когда не будет сильного ветра, так как это положительно сказывается на оперативности и качестве работы;
  • организуется лестница необходимой высоты, по которой будут подниматься листы на крышу;
  • начинать работу лучше по направлению ветра, чтобы создать покрытие, в котором практически совсем не будут видны стыки;
  • начинается укладка первого нижнего листа, который первоначально укладывается на нужное место, после чего выравнивается и только потом фиксируется саморезами;
  • далее кладется второй нижний лист, а после рекомендуется зафиксировать один верхний лист;
  • следующий этап предполагает крепление еще одного нижнего, а далее – верхнего;
  • выбранная схема укладки считается простой и позволяет получить действительно ровное и красивое покрытие;
  • укладка листов производится внахлест, поэтому они укладываются один на один;
  • желательно делать нахлест на одну волну, а если нет резиновой прокладки на элементах, то делается нахлест в две волны;
  • при креплении верхних листов надо делать нахлест на нижние элементы, причем минимально данный нахлест равен 20 см;
  • на 1 кв. м. желательно пользоваться не меньше 8 саморезами, специально применяемых для кровельных листов, но допускается увеличивать количество данных крепежных элементов;
  • вкручивать саморезы надо в нижнюю волну листов;
  • при фиксации листов к последнему элементу обрешетки надо применять саморезы для каждого углубления;
  • во время работы важно убедиться, что все саморезы располагаются симметрично, а также находятся в одной плоскости;
  • после получения кровельного покрытия надо установить снегозадержатели на профлист, остальные элементы водосточной системы и иные предметы, которые способствуют получению качественной, безопасной и долговечной крыши.

Видео по теме:


Важно! Во время работы постоянно надо пользоваться строительным уровнем, за счет которого обеспечивается качественное и правильное выравнивание листов, поэтому гарантируется отсутствие переходов и неровностей, причем это не только положительно сказывается на привлекательности покрытия, но и на сроке его службы.

Профнастил – это прекрасный выбор для получения качественной кровли, являющейся привлекательной, надежной и долговечной. Укладка листов считается легким процессом, поэтому нередко даже новички без проблем справляются с этой процедурой. Для этого надо только разобраться в последовательности этапов и воспользоваться исключительно качественными инструментами и материалами. Если грамотно выполнить процедуру, то покрытие прослужит больше 50 лет, а при этом не потребуется осуществлять ремонтные работы.

Посмотрите еще статьи:

Как установить кровельные листы

Для листов коробчатого профиля 34/1000 требуемые крепления будут зависеть от материала, из которого изготовлены прогоны. Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Например:

Самосверлящие винты типа TEK с шестигранной головкой 5/16 и седельными шайбами, склеенными из нержавеющей стали и неопрена, используются в нижней части листового профиля для крепления листа к деревянным или металлическим прогонам. Более длинные винты до 175 мм доступны для крепления через изоляционные материалы или обшивку.

Самосверлящие «сшивающие» винты TEK доступны для крепления планок к листу или листа к листу на перехлестах. Цветные колпачки используются для закрытия головок винтов.

Для фиксации листов каждый лист коробчатого профиля 34/1000 имеет 6 желобов, для фиксации мы рекомендуем вам закрепить лист в желобах 1, 3, 4 и 6. Нижний конец листов вы можете закрепить в каждом желобе, чтобы предотвратить ветровой подъем листов.

Цветные колпачки используются для закрытия концов крепежных элементов, что позволяет накладкам сливаться с цветом листов.

Для листов формы плитки требуемые крепления будут зависеть от материала, используемого в прогонах. Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Мы предлагаем винт минимум 45 мм. Например:

Самосверлящие винты типа TEK с шестигранной головкой 5/16 и седельными шайбами, склеенными из нержавеющей стали и неопрена, используются в нижней части листового профиля для крепления листа к деревянным или металлическим прогонам. Более длинные винты до 175 мм доступны для крепления через изоляционные материалы или обшивку.

Самосверлящие «сшивающие» винты TEK доступны для крепления планок к листу или листа к листу на перехлестах. Цветные колпачки используются для закрытия головок винтов.

Для фиксации листов каждый лист черепицы имеет 5 желобов, для фиксации мы рекомендуем закрепить лист в желобах 1, 3 и 5. Нижний конец листов можно закрепить в каждом желобе, чтобы предотвратить поднятие листов ветром.

Для гофрированных листов необходимое крепление будет зависеть от материала, из которого изготовлены прогоны.Cladco предлагает широкий выбор креплений для крепления к большинству материалов обрешетки. Для крепления гофрированного листа требуются более длинные винты, так как вы фиксируете его в верхней части листа. Например, предлагается закрепить в дереве саморез TEK диаметром 65 мм с базовой шайбой. Если вы используете альтернативные материалы для прогонов, проконсультируйтесь с нашим отделом продаж для получения дополнительных рекомендаций. Обычно используется 4-5 креплений на листе на прогон, 1 крепление должно использоваться внахлест следующего листа.

Цветные колпачки используются для закрытия концов крепежных элементов, что позволяет накладкам сливаться с цветом листов.

Еще один совет, который следует запомнить: если вы используете натянутый кусок веревки вдоль линии прогона, это может упростить задачу, когда вы хотите удерживать крепления на одной линии, когда лист кладется на прогоны. Такие мелочи могут иметь большое значение для вашей кровли; лучше не упускать из виду основы. В нашем разделе «Крепеж и аксессуары» вы найдете все детали, необходимые для крепления кровельных листов, а также все необходимые Z Purlins, которые мы имеем в наличии.

Если вам нужен какой-либо другой совет при установке вашей сборки, обязательно ознакомьтесь с другими полезными разделами в нашем разделе «Помощь и советы».По всем остальным вопросам, пожалуйста, свяжитесь с нами напрямую по электронной почте или по телефону, и мы постараемся помочь вам быстро.

Как установить кровельное покрытие

8 ноября 2018 г.


Как установить кровельное покрытие

Как установить кровельное покрытие

После того, как вы определились с материалом, который вы будете использовать для крыши, следующим этапом будет установка. Это самый важный этап, потому что, если вы правильно сделаете процедуру, вы максимизируете ценность материала с годами, поскольку он будет меньше повреждаться и требовать меньше ремонта.

От правильного измерения крыши до укладки и закрепления листов - наше руководство по установке кровельного покрытия расскажет вам, что вы должны делать для безопасной и правильной укладки кровельного покрытия. Кроме того, всегда следуйте инструкциям, прилагаемым к продукту, поскольку инструкции могут незначительно отличаться в зависимости от материала.

Как измерить крышу

Размеры, необходимые для кровельных листов, будут зависеть от типа вашей крыши. Существует четыре распространенных типа крыш, которые следует измерять следующим образом:

Односкатная крыша (односкатная): Обычно их можно найти на крышах гаражей и навесов.В некоторых случаях ширина монокрыши может быть больше фактической длины листов. Хорошая новость в том, что это самый простой тип кровли для измерения. Начните с измерения ширины, чтобы узнать, сколько листов вам понадобится. Чтобы рассчитать длину листов, измерьте длину кровли.

Крыша Apex (двускатная): Крыши Apex иногда могут быть неровными, но в большинстве случаев разделены поровну. Это будет означать, что длина листов иногда может отличаться с каждой стороны.Вы должны измерить длину гребня, чтобы определить количество листов, которые вам понадобятся для каждой стороны. Далее отмерьте конек до карниза, чтобы рассчитать длину листов. Если вершина неровная, вам придется повторить этот процесс отдельно с обеих сторон крыши.

Смежные верхние крыши: Смежные верхние крыши состоят из одной или нескольких верхних крыш, связанных друг с другом. Чтобы получить правильные размеры для Т-образной крыши, они разделены на два расчета - по одному для каждой секции.Измерьте гребень на главной вершине, чтобы определить необходимое количество листов, в то время как измерение гребня до карниза будет определять длину листа. Тот же процесс повторяется для меньшей прилегающей вершины.

Примыкающая вершинная крыша L-образной формы является более сложной и должна быть разбита на четыре измерения. Выполните тот же процесс измерения вершины с каждой стороны, чтобы рассчитать количество листов, затем измерьте конек до карниза на каждой секции крыши.

Шатровая крыша: Шатровая крыша потребует четырехпанельных секций из-за состава конструкции.Измерения необходимо проводить по всем линиям водосточного желоба для каждой секции, а также от конька до карниза. Это определит необходимое количество листов, а также длину.


Как установить кровельное покрытие

Укладка кровельного покрытия

Укладывая листы на крышу, вы должны начинать со стороны карниза крыши, убедившись, что они защищены от общего направления ветра. Это обеспечит максимальную защиту от ветра и воды.

На квадратных домах следует проверить, что первый лист уложен перпендикулярно карнизу и коньку. Если крыша имеет другую форму, вам, возможно, придется корректировать листы при укладке каждого из них.

Убедитесь, что листы расположены правильно, когда они находятся на уровне земли, вместо того, чтобы переворачивать их один раз на крыше. Также имеет смысл не закреплять первые несколько листов окончательно, чтобы вы могли убедиться, что все выровнены правильно, и при необходимости внести необходимые корректировки.

Кровельное покрытие внахлест

Чтобы листы перекрывали одну позицию частично поверх другой, убедитесь, что хотя бы один профиль в следующем прогоне перекрывает предыдущую панель. Это так называемые боковые нахлёстки. Концевые нахлесты складываются из смежных листов и должны перекрываться не менее чем на 25 см. Это обеспечит отсутствие зазоров для проникновения дождевой воды после того, как листы будут закреплены на месте. Убедитесь, что первый ряд листов на крыше свисает над нижней обрешеткой и карнизом, так как это позволит воде легко стекать с крыши.


Как установить кровельное покрытие

Крепление и крепление

Для создания отверстий под винты всегда следует использовать сверло, которое будет делать отверстия на 2 мм больше диаметра крепежа. Следуйте правилу: 2 крепежа на лист на прогон и не используйте дыроколы, чтобы проделать отверстия в листе, так как этого будет недостаточно.

Крепеж

Topfix - хороший выбор, поскольку их можно просверлить в листе, чтобы проделать отверстие и просверлить в прогон ниже.Эта марка также поставляется со встроенной уплотнительной шайбой. Тип крепежа, который вы выберете, будет зависеть от типа листа, уклона крыши и типа прогона.

Используйте уплотнительные шайбы и колпачки с традиционными крепежными деталями, которые могут быть криволинейными болтами для прогонов, приводными винтами M8 x 120 мм для деревянных балок и крючковыми болтами для прогонов углового профиля. Расположите крепления сбоку от прихлеста на первых полных листах, а для торцевых нахлестов разместите их на расстоянии 50 мм от верхнего края прихлеста.

Несущее кровельное покрытие

Стропила служат для того, чтобы обеспечить достаточную опору, чтобы выдержать вес листов на крыше, составляющих часть каркаса конструкции.В зависимости от пролета рекомендуемый минимальный размер деревянных прогонов составляет 50 мм x 100 мм, а стальных прогонов должен быть не менее 140 мм x 1,6 мм. Стыки прогонов также должны поддерживаться стропилами, которые соединяются с помощью планок.

Необходимые инструменты

Не существует обширного списка инструментов, необходимых для установки кровельного покрытия. В большинстве случаев это будет случай измерения, укладки и правильной фиксации листов на поверхности.

  • Рулетка
  • Сверло
  • Винты
  • Крепеж
  • Циркулярная пила / пила с мелкими зубьями / нож Стэнли (это зависит от того, нужно ли разрезать листы на месте для крыш нестандартной формы.

Установка гофрированной кровли - Extreme How To

Мэтт Вебер

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов. Они популярны для мастерских, сараев, лодочных домов и других хозяйственных построек благодаря своей долговечности и простоте установки.Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

Преимущество материала

Персонал EHT выбрал металлическую версию панелей базового черного цвета для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду. Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера.Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

Один из приемов отделения панелей от жгута - это «взбить» панель, чтобы нагнетать воздух под ней (чтобы они не слипались).

Еще одним преимуществом является небольшой вес гофрированной металлической панели. По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов.Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

Безопасность

Как правило, все, кто работает на крыше, должны использовать страховочные ремни и страховочные стропы. Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла.Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим лезвием и очень опасно.

Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

Хранение

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата.Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотно прилегающим брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Резка

Для резки панелей рекомендуется использовать ножницы для жести, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары для разрезов по левому, правому краю и по средней линии.

Чтобы измерить свес, прикрепите верёвку параллельно свесу в качестве ориентира.

Крепление

Аккумуляторная дрель-шуруповерт с регулируемой скоростью - это все, что вам нужно для заворачивания шурупов.

Предлагаемый образец крепления.

Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл и входят в зацепление с деревом.Шурупы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали во время их завинчивания. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечку и повреждение панелей во время установки.

Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

Забейте крепежные детали через металлическую кровлю так, чтобы они плотно вошли в каркас.По возможности прибивайте впадину между гребнями, где кровля ближе всего к дереву.

В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированной этилен-пропиленового каучука для защиты от воды.

Установка

Двускатные крыши. Для двускатной крыши поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Это может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

Работайте по направлению к сторонам настила крыши, при необходимости обрезая панели по размеру.

Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной крыши нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы подходящей панели.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Скрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

Вальмовые крыши. Для вальмовых крыш, таких как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели по-прежнему следует устанавливать так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру.На шатровых крышах эта бригада предпочитает начинать с центра и работать в направлении наружу. Боковые круги должны быть направлены в сторону от ветра.

Металлическая кровля обычно продается с соответствующими металлическими элементами отделки, включая коньковые заглушки, кромки капель, W-образную выемку, грабли и т. Д. Проконсультируйтесь с инструкциями производителя, чтобы узнать о рекомендуемых местах крепления планки.

После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

На показанной крыше не было впадин, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек отмерены на углы сгиба.

Плоскогубцы используются для выполнения прямых загибов по углам среза.

Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного дома и будет затенять солнце и защищать от дождя на долгие годы.

Начиная с нижней части, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают отливы, W-образные впадины, торцевые крышки и различные другие элементы отделки, чтобы завершить практически любую общую конструкцию крыши.

Боковое примечание

Кровля закрытого дома

Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив каждые 3 дюйма снаружи войлока и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Изоляция из пузырчатой ​​пленки с фольгой имеет R-значение прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.


Рекомендуемые статьи

Металлических кровельных профилей производства Euroclad®

COLORCOAT HPS200 ULTRA®

Предназначенная для работы даже в самых сложных и агрессивных средах, предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает сверхпрочность и устойчивость к коррозии.Независимо от типа вашего здания, от складов до жилых домов, от торговых точек до перерабатывающих предприятий, Colorcoat HPS200 Ultra® демонстрирует проверенную производительность и надежность. Предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает исключительные характеристики и коррозионную стойкость при использовании в качестве ограждающих конструкций. Гарантия составляет до 40 лет, что подтверждено еще более экстремальными испытаниями и глобальными данными из реального мира, чтобы продемонстрировать наилучшее сочетание превосходной стабильности цвета, сохранения блеска и исключительной долговечности.Confidex Sustain® доступен с Colorcoat HPS200 Ultra®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®. Colorcoat HPS200 Ultra® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015. Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза.

Гарантия Confidex® предоставляется с Colorcoat HPS200 Ultra® на срок до 40 лет для погодных условий в промышленных и коммерческих зданиях без проверки или обслуживания для поддержания ее срока действия после регистрации, за исключением случаев использования Colorcoat HPS200 Ultra® на крыше с Фотоэлектрические (PV) установки. Colorcoat HPS200 Ultra® можно использовать под фотоэлектрическими каркасными модулями без уменьшения гарантийной длины, обеспечивая покрытие всех частей крыши в течение того же срока гарантии Confidex®.

COLORCOAT PRISMA®

Использует передовую технологию трехслойного производства для создания оптимизированного, прочного и не содержащего хрома предварительно обработанного стального продукта. Разработанная, чтобы выдерживать суровые условия внешней среды, универсальная, легкая и прочная, предварительно обработанная сталь Colorcoat Prisma® - идеальный выбор для ограждающих конструкций вашего здания благодаря исключительным характеристикам УФ-излучения и стойкости цвета. Современная цветовая гамма включает в себя выбор натуральных металлических цветов, а также широкий выбор вдохновленных матовых оттенков, таких как Matt Metallics, идеально подходящих для фасадов.Гарантия на Confidex® составляет до 40 лет для погодных условий в промышленных и коммерческих зданиях без проверки или обслуживания для сохранения срока годности после регистрации. Независимо от типа вашего здания, от складов до офисов или от школ до домов, Colorcoat Prisma® предлагает вам ряд атрибутов, которые позволяют создавать красивые, современные и долговечные крыши и стены. Colorcoat Prisma® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015.Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза. Confidex Sustain® доступен с Colorcoat Prisma®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®.

COLORCOAT® LG

Пластизоль под кожу, подходящий для облицовки крыш и стен, где требуются хорошие характеристики по конкурентоспособной цене.Доступен с гарантией производительности до 25 лет. В соответствии с рекомендациями поставщиков полуфабрикатов и для минимизации риска различий во внешнем виде, ВСЕ требования к материалам должны исходить из одной и той же производственной партии. Поэтому в идеале все требования к материалам следует заказывать одновременно.

АЛЮМИНИЙ С ПОКРЫТИЕМ PVDF

Для алюминиевого материала доступны различные цветные покрытия, мы предпочитаем PVDF. Покрытия PVDF (поливинилиденфторид) были разработаны более 30 лет назад, поверхность гладкая, а ожидаемый срок службы декоративной отделки составляет 25 лет.Он содержит минимум 70% смолы PVF2 и максимум 30% акрила. Он очень прочный, обеспечивает отличную гибкость и химическую стойкость в сочетании с максимально возможными характеристиками в отношении сохранения блеска, мелования и изменения цвета. При заказе красок «Окрашенный алюминий» у Euroclad вам необходимо будет подписать заказанный цвет как приемлемый. Мы предоставим образец цвета до того, как будет нанесено покрытие на материал. Материальную гарантию может предоставить производитель материала; после установки вы должны зарегистрировать свой проект у производителя материала.Обратите внимание, что минимальный объем заказа для всех окрашенных алюминиевых материалов составляет 300 м². Цвета - Доступны цвета из диапазона цветов BS RAL

.

Для получения информации о наличии и опциях в цвете обращайтесь в отдел продаж

ОРГАНИЧЕСКАЯ ПАТИНА АЛЮМИНИЕВАЯ

Ограничения при планировании иногда требуют «матовой» отделки алюминия после финишной обработки из-за отражательной способности нового алюминия с лепным тиснением. В этих случаях доступна отделка Organic Patina с использованием матового лака с низким глянцем - испытания показали, что покрытие может снизить отражательную способность до 35%.Более дорогая отделка, которая имитирует внешний вид выветрившегося алюминия с лепным тиснением Plain Mill. Обратите внимание, что оклады по периметру должны быть выполнены из того же материала. Обратите внимание, что минимальный объем заказа для всего окрашенного алюминия составляет 300 м².

Металлическая кровля - Designing Buildings Wiki

Металл можно использовать в качестве кровельного покрытия несколькими способами. Основные формы основаны на листовых панелях, которые могут быть плоскими или профилированными, либо сборными, либо сформированными на месте, но металл также может использоваться для создания черепицы - формы, подобной плитке, тряске или сланцу.

Лист Металлическая кровля обычно соединяется стоячими швами или прокатными швами. У них нет открытых механических креплений, но используется конструкция с клипсами или свертыванием, что создает характерный выступающий шов. Это очень гибкая система, которую можно изготовить заранее или сформировать на месте и использовать для создания прямых или изогнутых швов.

Также доступен широкий ассортимент профилированных и гофрированных металлических кровельных панелей (иногда называемых «изогнутой жестью»), которые исторически ассоциируются с промышленными зданиями, а также сборные кровельные системы, а также планки и окантовки, образующие впадины, гребни и т. Д. фонари, фартуки, пороги, уголки, баржи и тд.

Металлические кровельные материалы в основном производятся из алюминия и стали, поскольку они экономичны, относительно просты в эксплуатации, долговечны и могут иметь различную отделку.

Сталь тяжелее, чем другие варианты металла, но в результате она более прочная и может иметь различные покрытия для защиты от ржавчины и коррозии, а также для придания цвета. Алюминий более легкий и устойчив к ржавчине. Однако он более дорогой и относительно мягкий, поэтому он более склонен к образованию вмятин и царапин.

Другие металлы, используемые для кровли, обычно более дорогие и включают:

К преимуществам металлических крыш можно отнести:

  • Ожидаемый срок службы: Правильно установленная металлическая крыша должна иметь длительный срок службы, быть устойчивой к суровой погоде, огню, плесени, заражению и гниению.
  • Вес: Металлическая кровля обычно легче по сравнению с традиционной черепицей.
  • Простота установки: большинство металлических кровельных материалов выпускаются в виде секций, панелей или рулонов, которые предварительно собираются на месте и относительно быстро и легко устанавливаются.
  • Металл может отражать лучистое тепло солнца, хотя он и нагревается, поэтому многие системы включают изоляцию или мертвое пространство между металлом и внутренней частью.
  • Минимальный уклон крыши: большинство материалов можно укладывать на крыши с небольшим скатом без опасности проникновения воды.
  • Дождь и снег: металлические поверхности твердые и относительно «скользкие», что означает, что они относительно легко проливают дождь и снег.
  • Можно ходить: по большинству металлических крыш при необходимости можно ходить, хотя они могут быть скользкими в мокром состоянии.
К недостаткам

можно отнести следующее:

Как установить металлические кровельные листы

Как установить листы крыши из гофрированного железа

Крепежные листы к опорам

Наши изделия крепятся к стальным или деревянным опорам с прошивкой.

Винты можно вставить в гребни или впадины. Чтобы обеспечить максимальную водонепроницаемость, всегда вставляйте кровельные винты через гребни. Для ограждения вы можете использовать гребешок или гребень.

Всегда закручивайте винты перпендикулярно листу по центру гофры или выступа.

См. Рисунки ниже:

Боковые перехлесты

Изделие должно быть перекрыто по сторонам не менее чем на 1,5 гофры. Обычно считается хорошей практикой использовать крепежные детали вдоль боковых перехлестов, однако, когда облицовка поддерживается, как указано в максимальных расстояниях между опорами, крепежные детали с боковыми перехлестами обычно не нужны для обеспечения прочности.

Концы листов

Обычно листы крыши допускают нахлест в желоба примерно на 50 мм. Полости листов должны быть загнуты вниз на нижних концах и загнутыми вверх на верхних концах.

Порядок укладки

Для максимальной защиты от атмосферных воздействий начинайте укладку листов с конца здания, который будет находиться под защитой от самых ожидаемых или преобладающих погодных условий.

Разложите листы в зависимости от погоды.Кроме того, переворачивать листы на земле намного проще и безопаснее, чем на крыше.

Прежде чем поднимать листы на крышу, убедитесь, что они находятся в правильном положении, а сторона внахлест обращена к краю крыши, с которого начнется установка.

Совместимость металла и дерева

Свинец, медь, голая сталь и необожженная или химически обработанная древесина несовместимы с этим продуктом; Таким образом, не допускайте контакта продукта с этими материалами или попадания из них дождевой воды на продукт.Если есть сомнения в совместимости других используемых продуктов, пожалуйста, свяжитесь с нами

Хранение и транспортировка

Наш продукт может быть острым и тяжелым. При работе с материалами рекомендуется использовать прочные устойчивые к порезам перчатки и соответствующие методы ручного обращения или план подъема. Следите за тем, чтобы продукт был сухим и не касался земли. Если сложенный или упакованный продукт намокнет, отделите его, протрите чистой тканью и тщательно просушите.

Обращайтесь с материалами осторожно, чтобы не повредить: не тащите материалы по шероховатым поверхностям или друг по другу; не перетаскивайте инструменты по материалу; беречь от стружки.

стружка

Смести всю металлическую стружку и другой мусор с крыш и желобов в конце каждого дня и по завершении установки. Несоблюдение этого правила может привести к появлению пятен на поверхности из-за ржавчины металлических частиц.

Наш продукт имеет гофрированный профиль, который одинаково хорошо сочетается с традиционным и современным дизайном.Это широкий, прочный и легкий профиль, который можно быстро и легко установить. Сложите эти особенности, и вы получите стальную крышу или облицовку стен, которые просто предлагают выдающуюся стоимость.

Плавно изогнутая форма классической австралийской крыши нашла отражение в некоторых из самых смелых и драматичных проектов сегодняшнего дня.

Простой и недорогой ремонт

Гофрированные листы можно закрепить винтами с шестигранной головкой, что обеспечивает быстрый и простой монтаж с рекомендуемым боковым нахлестом (полторы гофры).

Цвета

Наша продукция доступна в привлекательной цветовой гамме из стали с заводской окраской colorbond® и из неокрашенной стали с покрытием из сплава алюминия, цинка и магния zincalume®. Сталь Standard colorbond® доступна в широком диапазоне современных цветов, подходящих для всех строительных проектов. Смотрите нашу страницу COLORBOND Colors здесь.

Сталь Colorbond® с технологией Thermatech®

Технология отражения солнечного излучения Thermatech® теперь включена в стандартную стальную палитру COLORBOND®.Сталь COLORBOND® с технологией Thermatech® отражает больше солнечного тепла, позволяя крышам и зданиям оставаться прохладными летом. В умеренном и жарком климате, по сравнению с кровельными материалами аналогичного цвета с низким коэффициентом отражения солнечного излучения, сталь COLORBOND ® с Thermatech® может снизить годовое охлаждение и потребление энергии до 20%.

Минимальный уклон крыши

Специальная антикапиллярная форма в боковом перекрытии позволяет использовать пользовательский шар (или пользовательский синий шар, используемый на изогнутых поверхностях) для уклона крыши до 5 градусов (1 из 12).

Длина листа

Листы длиной до 24 м можно использовать до того, как на крышах потребуется компенсационный шов.

Длина

Листы поставляются по индивидуальному заказу.

Гофрированная кровля Максимальное расстояние между опорами:

Выпуск нашей продукции

С помощью плоскогубцев, многофункциональных рукояток или гаечного ключа с затяжкой до 2 мм возьмитесь за выступы впадины на расстоянии 20 мм от конца листа и загните вверх как можно дальше.Будьте осторожны, чтобы не порвать лист.

Данные о мощности дождя:

Гофрированная кровля масс

(Сталь)

(мм) BMT

кг / м

кг / м2

м2 / т

Цинкалюм

0.42

3,26

4,28

234

Colorbond

0,42

3,32

4,35

230

Цинкалюм

0.48

3,70

4,86 ​​

206

Colorbond

0,48

3,76

4,93

203

Хождение по крышам

При ходьбе по рифленой кровле ходить только в противнях.При ходьбе по ширине пленки подходите к опорам кровли или приближайтесь к ним. Как правило, удерживайте вес равномерно распределенным на подошвах обеих ног, чтобы не концентрировать вес на пятках или пальцах ног. Всегда носите гладкую обувь с мягкой подошвой; Избегайте ребристой подошвы, которая собирает и удерживает мелкие камни, стружку и другие предметы.

Герметичные соединения

Для герметичных стыков используйте винты или заклепки и силиконовый герметик нейтрального отверждения, маркированный как подходящий для использования с оцинкованной сталью или сталью zincalume®.

Порядок укладки

Для максимальной защиты от атмосферных воздействий, начинайте укладку листов с конца здания, который будет находиться под защитой от наихудшей ожидаемой или преобладающей погоды. Разложите листы в сторону преобладающей погоды. Кроме того, переворачивать листы на земле намного проще и безопаснее, чем на крыше. Прежде чем поднимать листы на крышу, убедитесь, что они расположены правильно, а сторона внахлест обращена к краю крыши, с которого начнется установка.Укладывайте связки листов над прочными опорами или рядом с ними, а не в середине пролета элементов крыши.

Крепежные изделия

Все крепежные винты должны соответствовать AS3566 - класс 3. Они должны иметь шестигранную головку и должны использоваться с уплотнительными шайбами ​​как для кровли, так и для стен. Для соединения с прогонами и цилиндрами используйте:

Резка

Наши гофрированные изделия при необходимости можно очень легко разрезать с помощью ножниц для жести, пилы со стальным режущим лезвием или ножниц.Для небольших участков подойдут ножницы. Избегайте использования абразивных дисков, так как они могут вызвать заусенцы на краях и повреждение покрытия.

Конденсация

Нижняя сторона кровли металлического настила обеспечивает условия, при которых может происходить конденсация водяного пара. Обратите внимание на следующее:

Запатентованная кровля из металлических полос не требует поддержки (конструктивного) настила, поскольку ее обычно не используют в целях экономии. Конденсат будет образовываться под кровельным листом и капать с него в манере обледенения, характерной для кровли из гофрированной оцинкованной стали.Абсорбирующая обработка, нанесенная на нижнюю сторону листового покрытия, и теплоизоляционный материал из стекловаты (объемный), помещенный под листовое покрытие, имеют значение для снижения вероятности падения конденсированной воды. Принято считать, что образование конденсата под металлической кровлей можно устранить путем хорошей вентиляции кровельного пространства. Это не так, хотя в этом случае возможно некоторое облегчение.

Ясными ночами крыши становятся на несколько градусов холоднее, чем прилегающий атмосферный воздух, поэтому воздух, поступающий в пространство крыши, может охлаждаться при контакте с крышей.Понижения температуры может быть достаточно, чтобы вызвать конденсацию воды из поступающего воздуха. Другими словами, неизолированные металлические крыши, будь то ламинированные фольгой или нет, более подвержены конденсации, чем утепленные кровельные системы. См. Иллюстрацию ниже:

В обычных зданиях, особенно тех, которые отапливаются зимой, часто происходит конденсация водяного пара до такой степени, что на потолке появляются пятна.

Пароизоляция под изоляцией одеяла важна для предотвращения проникновения влаги изнутри здания и смачивания изоляции одеяла.

В очень холодном климате и при наличии достаточного воздушного пространства между кровельным листом и изоляционным покрытием, на него может капать конденсат. В таких случаях изоляционное покрытие должно быть покрыто вторым пароизоляционным слоем, например, светоотражающей фольгой или пластиковым покрытием. Для более умеренного климата, когда влага испаряется в течение дня, а пространство под крышей хорошо вентилируется, верхний пароизоляционный слой может не понадобиться,

В зданиях без потолков, таких как фабрики, конденсат может попадать на оборудование или инвентарь в пространстве под ним.

Сноска:

** Нециклонические районы **

Приведенная выше информация подходит для использования только в зонах, где возникновение тропических циклонов маловероятно, как определено в AS 1170.2: 2002.

Сколько шурупов мне нужно для металлической кровли? Рекомендации по расположению и расположению винтов

Попытка выяснить, как правильно прикрутить металлическую крышу, может сбивать с толку. Вы не знаете, куда ставить шурупы, как часто крепить металлические кровельные панели, и тогда вам нужно выяснить, сколько шурупов купить.Не волнуйтесь, потому что мы вас прикрываем. На самом деле это очень простой процесс, и для мы даже создали загружаемое руководство по установке винтов.

В компании Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Вопросы по креплению металлической кровли нам задают ежедневно. В этом блоге вы познакомитесь с передовыми методами установки шурупов на несколько различных типов металлической кровли.

Мы объясним

  • Где разместить винты для ⅞ ”Гофрированный
  • Где разместить винты для панели R или панели PBR
  • Куда разместить винты для 7.2 панели или западное ребро
  • Правильный интервал между резьбовыми линиями
  • Как определить необходимое количество винтов

Легко определить, где должны быть расположены винты на металлической кровельной панели. У каждой панели будет своя схема размещения винтов. Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим расположение винтов для наиболее распространенных металлических кровельных панелей, начиная с гофры ”.

Если вам понравилась эта статья, мы рекомендуем вам также прочитать ее:

Установка металлической крыши с помощью крепежных винтов [Устранение протечек металлической крыши]

Что такое расположение винтов для ⅞ ”гофрированной металлической кровли?

Установка винта для гофры ”может быть немного сложной.Крепежные элементы расположены в разных местах для условий кровли и металлического сайдинга. Тогда, если это вас не смущает, производители металлической кровли имеют разные мнения о правильном размещении гофрированных винтов для условий кровли. Подождите, и мы подробно объясним вам это.

На всякий случай, если вы наглядный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда речь идет о размещении саморезов для гофрированной металлической кровли.Оба верны.

  1. Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток - менее безопасное соединение.
  2. Винты, которые устанавливаются в нижней части металлической кровельной панели, обеспечивают более надежное соединение, но менее устойчивы к атмосферным воздействиям. Винт будет лучше сжиматься, когда он прикреплен к низу, и вы с меньшей вероятностью деформируете металлическую кровельную панель при затягивании винта.

Если застежка находится в нижней части панели, она частично препятствует попаданию воды и мусора. Низ панели тонкий, и большую часть места занимает застежка. Когда вода стечет, она будет проходить через винт. Винты, которые со временем открутились или были установлены неправильно, будут протекать. Вы сможете избежать основной части этой проблемы, установив крепление в верхней части кровельной панели.

⅞ ”Винт с гофрированным покрытием для металлической кровли

Линия винтов - это ряд винтов, которые расположены на определенном расстоянии от следующего ряда винтов.По четыре винта на каждую линию, размещенную в верхней части гофрированной панели. Винты разнесены таким образом, что на каждую третью гофру приходится винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние между ними идеально подходит. Однако иногда гофрированные листы имеют ширину 39 дюймов вместо 37 дюймов. Когда это происходит, образуется дополнительная гофра. Вам по-прежнему потребуется четыре винта на лист, но в одном месте это будет четвертая гофра, как показано ниже.

Что такое правильный боковой перехлест панели для ⅞ ”гофрированной металлической кровли?

Один из винтов должен быть расположен в месте перекрытия панелей, как показано на приведенных выше схемах в крайнем правом углу.Во время монтажа и перед притиркой гофрированной металлочерепицы на гофрированный лист следует укладывать двухстороннюю мастиковую ленту, как показано на видео ниже.

⅞ ”Расположение винта из гофрированного картона для стеновых панелей

или металлической обшивки

На каждую линию будет приходиться пять шурупов для панели и один винт с накатанной головкой. Накатной винт - это винт, который сидит наверху, и он предназначен для соединения легкого металла с легким металлом.Накладные винты расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели расположены на расстоянии друг от друга, так что каждый третий гофр имеет винт, включающий обе стороны бокового перекрытия панели. Когда гофрированная пленка имеет ширину 39 дюймов вместо 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.

Схема расположения загружаемых винтов [ширина 39 дюймов]

Мы рекомендуем вам использовать двустороннюю мастиковую ленту на боковой кромке панели также для состояния стены.Мастичная лента сделает панель более водонепроницаемой. Мастичная лента всегда используется при устройстве металлической кровли. Мастичная лента указана в нашем руководстве по установке на стене, и мы рекомендуем ее использовать. Реальность такова, что многие монтажники предпочитают не устанавливать мастиковую ленту для стен.

Накладка для гофрированного металла

Если вы изучаете, как прикрутить металлическую крышу, есть большая вероятность, что вам понадобится помощь в установке гофрированной металлической обшивки или гофрированных металлических панелей.В нашем удобном для навигации Центре обучения металлической кровле есть пошаговые видеоролики по установке всех деталей установки гофрированной облицовки.

Какое правильное расположение винтов и расстояние между ними для металлической кровли R-Panel и металлических сайдинговых панелей?

Винты для R-Panel устанавливаются просто. Шурупы расположены в одном и том же месте как для металлической кровли, так и для металлического сайдинга. Важным моментом является наличие дополнительных винтов на концах панелей .Это снижает вероятность того, что сильный ветер оторвет панели вашего здания.

Схема расположения загружаемых винтов для R-Panel

На концах панели будет пять винтов для панели и один винт с накатанной головкой на каждую линию винта. Остальные внутренние панели будут иметь три винта для панели и один винт с накатанной головкой на каждой линии винта. Обратите особое внимание на схему выше, на которой верхний левый угол обведен. Он увеличен в размерах и показан на схеме как деталь «AA».Вы должны прикрепить винт для панели именно в этом месте. Кроме того, имеются винты с накатанной головкой, которые соединяются с шагом 12–18 дюймов по центру, и уплотнение из бутиловой ленты, аналогичное мастичной ленте.

Какое правильное расположение винтов и расстояние между ними для панели 7.2 / западного ребра?

Расположение винтов для панели 7.2 / Western Rib

Установка винтов для панели 7.2 и Western Rib проста. Винты для панели расположены внизу каждой панели. На каждую линию винта будет приходиться пять шурупов для панели и один винт с накатанной головкой.Накладные винты подключаются на расстоянии от 12 до 18 дюймов по центру, а на боковой кромке панели используется уплотнение из бутиловой ленты.

Как часто вы откручиваете металлическую крышу?

Определение правильного расстояния от линии винта до линии винта - простой процесс. Это будет зависеть от того, будет ли металлическая кровля установлена ​​на твердой деревянной основе или на металлических прогонах. Каждое из этих условий приведет к разному расстоянию между винтовыми линиями. После того, как у вас будет шаг между винтами, будет просто определить, сколько винтов нужно купить.

Расстояние между винтами для металлической кровли на твердой деревянной основе

Когда вы пытаетесь определить межстрочный интервал между винтами, вы должны понимать, что каждая работа индивидуальна. Некоторые рабочие места расположены в районах с сильными ветрами, а другие могут быть расположены в снежной стране или в пустыне. По этой причине расстояние между винтами должен определять инженер. Однако такое случается редко.

В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство продаваемых нами рабочих мест устанавливаются с винтовыми линиями с шагом 24 дюйма по центру. Рабочие места, которые не установлены на 24 ”по центру, обычно имеют 18” O.C. если ближе и до 36 ”O.C, если дальше. В случае сомнений лучше прикрепить больше, чем меньше.

Шаг винтовой линии для металлической кровли над металлическими обрешетками

Это будет зависеть от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами.Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны действительно близки, возможно, удастся прикрепить металлический лист к каждому второму прогону. Однако это будет решение для инженера.

Сколько винтов мне понадобится для металлической крыши?

Подавляющее большинство рабочих мест, которые мы продаем, крепятся на 24 дюйма по центру (O.C.). Поэтому мы будем основывать этот ответ на 24 ”O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24 ”O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞ ”гофрированные панели, панели R или PBR и панели 7.2 или Western Rib.

Формула для определения необходимого количества винтов

Вот две простые формулы для определения количества кровельных саморезов по металлу:

  1. Возьмите квадратные метры и умножьте на 80% .
  2. 80 саморезов на каждый квадрат кровли. Площадь кровли составляет 100 квадратных футов.

Пример: 3000 квадратных футов X 80% = 2400 винтов

Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

Не забудьте заказать винты металл-металл для обшивки и бокового перекрытия панели
  1. Вам понадобится по одному винту с накатанной головкой для каждой прямой ножки планки или планки
  2. Количество винтов для бокового перекрытия панели определяется путем деления площади в квадратных футах на три и последующего деления еще раз на 1.5.

Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить полученное на 1,5 (расстояние между винтами внахлест) = 667 винтов

Вам не понадобятся винты металл к металлу для бокового перекрытия при использовании ⅞ ”гофрированного картона. Вам понадобятся только винты с боковым перекрытием для панели R / панели PBR и панели Western Rib / 7.2.

Какова наиболее частая причина протечек металлической крыши?

Самая большая причина утечек на металлической крыше - неправильная установка крепежа. После того, как вы узнаете о размещении винтов, мы рекомендуем вам узнать, как правильно установить крепеж. В вашей крыше будут тысячи отверстий под винты, и просмотр этого видео - лучшее, что вы можете сделать, чтобы предотвратить протечки крыши.

Если вы предпочитаете читать об установке металлических крепежных элементов кровли, мы написали вам статью:

Как правильно установить металлическую крышу с помощью крепежных винтов

Дополнительные ресурсы по установке металлической кровли

Установка шурупов для металлической кровли и сайдинговых панелей проста.После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете установку шурупов , то следующие шаги - узнать больше о креплении металлического листа и установке обшивки и установки окладов . Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.

Направляющие по установке металлической кровли

Первый элемент обшивки, который будет установлен на вашей металлической крыше, - это обшивка карниза.

Мы создали ЛЕГКО пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:

Выбор подходящего винта для металлических панелей

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
