Крепление балок перекрытия к мауэрлату: технология выполнения работ

• Установка
• Нужен ли мауэрлат, если есть балки
• Последовательность крепления
• Как закрепить

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать. В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности.

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

• ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку;
• проволоку прочно закрепляют внутри кладки по центру;
• длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус;
• после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

На заметку

Мауэрлат устанавливают с минимальным отступом от кромки стен. Он должен быть больше 10 см.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Рекомендуем

Для максимальной защиты стен с кирпичной либо блочной кладкой от разрушения под воздействием больших нагрузок, поверх них предварительно выполняют железобетонный армированный пояс.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

• Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.
• Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м.
• Как правило, их устанавливают в одном направлении – преимущественно поперек помещения.
• На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия.
• Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м.
• Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка.
• Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры.
• Затем монтируют поперечные брусья с шагом в 1 м.

Как закрепить ↑

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Рекомендуем

Шляпки гвоздей рекомендуется оставлять на поверхности, так их в дальнейшем будет легче вынуть.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

В завершение посмотрите, как крепить балки к мауэрлату видео:

© 2023 stylekrov.

ru

все типы соединений — от мауэрлата до стропил

Если у дома деревянные перекрытия, балки играют одну из главных ролей в стропильной системе крыши. На них часто опираются стропила, а если дом большой — еще лежни, стойки и подкосы. При этом крепление балок на крыше — второй этап устройства стропильной системы, который следует сразу же после установки мауэрлата.

В статье рассказываем о том, как правильно закрепить балки и как соединить их с другими элементами кровли.

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

Без запила

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

С запилом

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

С креплением на торце

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

В висячих стропильных системах часто именно балка перекрытия играет роль затяжки. Поэтому узел крепления стропил к балкам перекрытия — второй по распространенности. Существует больше десятка методов его оформления, но чаще всего используют пять из них.

Крепление стропильной ноги к балке типа «шип-паз»

Соединение «шип-паз» используется при устройстве стропильной системы даже не столетия, а тысячелетия. Это крайне надежный способ жесткого крепления стропильных ног к балкам перекрытия, но он же — самый трудоемкий.

Для такого соединения стропила с балкой сразу на двух элементах нужно сделать запилы:

1. На стропильной ноге делают запилы, просто отрезая половину торцевой части доски под 90°. Если крыша крутая, то выпиливают один шип, если пологая — то два.
2. На балке делают ответные запилы-пазы, которые должны повторять форму шипов. Причем запиливать балки под стропила нужно не глубже, чем на треть их высоты, а от края запилы должны отстоять не менее чем на 20 см.

После соединения стропил с подстропильной балкой их дополнительно скрепляют с помощью гвоздевых (МЗП) или перфорированных пластин, уголков. Это предотвратит выход шипов из пазов при сильном ветре.

Крепление стропила к балке перекрытия на скобах

Кровельная скоба — надежный крепеж, который позволяет стянуть два элемента стропильной системы. Один ее конец забивают в верхнюю треть стропильной ноги, другой — примерно посередине балки. При этом скоба должна образовывать со стропилом угол, близкий к 90°.

Скобы обычно забиваются с обеих сторон стропильной ноги. Для защиты от бокового сдвига стропило дополнительно фиксируют двумя гвоздями, забитыми по диагонали с противоположных сторон доски.

Установка стропил на балки с помощью пластин

Использование перфорированного крепежа или гвоздевых пластин — современный вид крепления балок и стропил. Это очень простой, а потому популярный метод соединения. Но при его использовании балки и стропильные ноги скрепляются минимум в двух местах:

1. На стыке между балкой и стропилом. С двух сторон в этом месте ставится пластина так, чтобы стык проходил примерно посередине.
2. Над мауэрлатом с помощью подкоса. Треугольник, который подкос образовывает вместе со стропильной ногой и балкой, обеспечивает надежное соединение элементов друг с другом. Фиксируется подкос тоже с помощью пластин.

В случаях, когда нагрузка на продольный сдвиг невелика, допустимо скреплять стропило и балку только в месте стыка. Например, если скат крыши достаточно крутой. Или если стропила связывает друг с другом не только балка, но и затяжка или косынка ближе к коньку. Но в этом случае необходимо использовать именно перфорированную пластину, а не металлозубчатую пластину (МЗП).

Установка подстропильных балок и стропил на болтах

Если стропила существенно больше балок, то стропила нельзя опирать на балки. Даже небольшого сдвига в сторону в такой ситуации будет достаточно для повреждения узла соединения, что со временем может привести к потере устойчивости всей конструкции. Поэтому в этом случае стропильные ноги ставят на мауэрлат и скрепляют с балкой болтовым соединением.

При таком монтаже балок и стропил их боковой сдвиг невозможен. Сочетание болтового соединения с упором в виде мауэрлата также предотвращает продольный сдвиг стропильной ноги. Для дополнительной фиксации элементы можно соединить перфорированной или металлической лентой. Но это нужно, только если сечение балки совсем небольшое, а нагрузка на кровлю серьезная. В остальных случаях это будет лишним.

Комбинированные методы крепления стропил и балок

Не существует единственно правильного метода крепления стропил к балкам перекрытия. Поэтому все перечисленные в предыдущих разделах способы можно и нужно комбинировать — вместе они дадут более надежное соединение.

Например, соединение «шип-паз» хорошо сочетается с креплением с помощью скоб. С одной стороны, наличие скобы позволяет не делать глубокий запил. С другой — шип помогает снять часть нагрузки с точек входа скобы в древесину, что снижает вероятность растрескивания досок.

В отличие от узла крепления балок и мауэрлата, в местах соединения балок и лежней:

1. Никогда не делают запил. Лежень нужен для распределения нагрузки от стоек, поэтому его сечение нельзя уменьшать.
2. Могут соединять торцы только двух лежней, если длина бруса недостаточна, чтобы перекрыть весь проем от стены до стены.

То есть для крепления балок к лежню на крыше подходит только одни способ: соединение с помощью перфорированных уголков. Желательно усиленных.

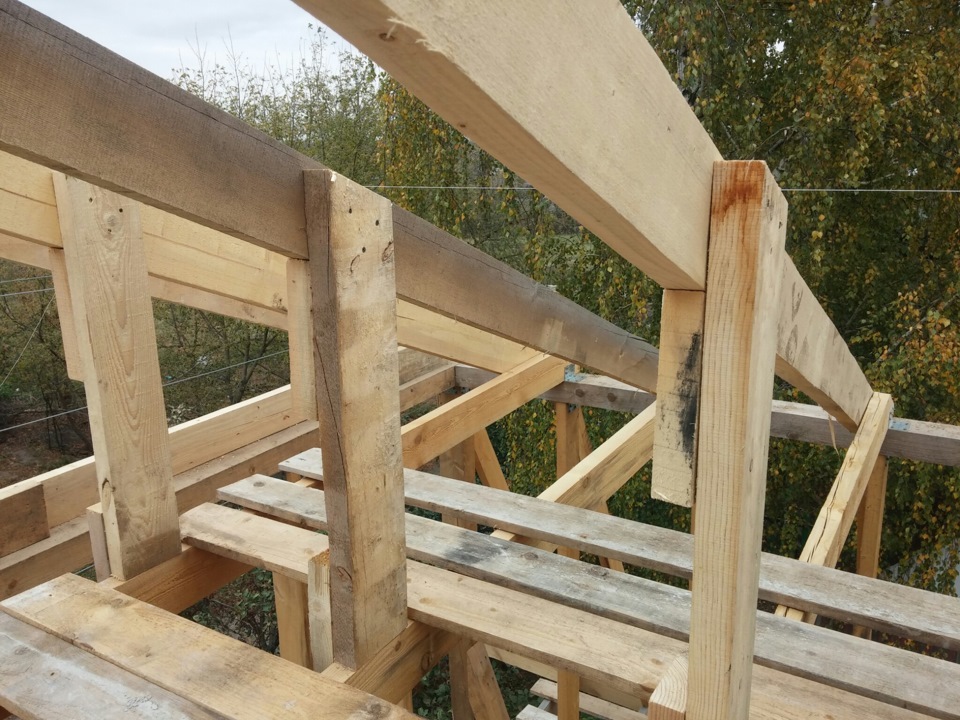

Стойки к балкам крыши крепятся с помощью:

• перфорированных или зубчатых пластин;
• усиленных уголков;
• специальных держателей-оголовков;
• плоских уголков;
• гвоздей.

Для надежности могут использовать сразу несколько видов крепежа, но это, как правило, лишнее — усилие, которое давит на стойки, направлено вертикально вниз.

Балки — важная часть стропильной системы, если их используют в качестве несущего элемента, а не просто как опору для пола. В частности, в системах с висячими стропилами они часто играют роль затяжек, которые компенсируют распирающее усилие на стены.

Для крепления балок на крыше нужен мауэрлат. К нему они крепятся с запилом и без него, а также с помощью соединения «торец-пласть».

Как правильно крепить стропила к балкам:

• с помощью соединения типа «шип-паз»;
• скобами;
• перфорированными и гвоздевыми пластинами;
• болтами;
• комбинированными методами.

С лежнями и стойками балки обычно соединяются уголками, МЗП или перфорированными пластинами.

---
