Как найти обрыв провода в стене
Нередки случаи, когда внезапно гаснет свет в квартире или отдельной комнате. Хозяева сразу бегут смотреть в окна соседей. Если у них свет есть, значит проблема состоит в нарушении целостности проводки. Чтобы восстановить подачу тока, нужно найти обрыв провода, который замурован под слоем отделочных материалов. Как правильно это сделать и как устранить неисправность, расскажем далее.
Чтобы правильно оценить масштаб работы по устранению неполадок с электричеством, необходимо знать основные причины, которые могут привести к проблеме. Чаще всего свет гаснет из-за первоначально неверного монтажа электрической сети или нарушения правил ее эксплуатации, а именно:
- Пропадает контакт на клеммных соединениях. Это могут быть автоматы на щите распределения или розетки. Нередки случаи замыкания выключателя. Если плохо замотанная клемма ослабевает, то со временем окончательно разматывается. От нее может происходить перегрев соседних элементов, возникают искры.
- Достаточно уязвимым местом является соединение в монтажной коробке. Если изначально оно выполнено не качественно, то рано или поздно это приводит к прекращению подачи тока. Большую опасность представляют скрутки проводов кустарного производства. Некоторые электрики, пренебрегая правилами безопасности, скручивают металл и алюминий вместе. Толстый жесткий провод совместно с гибким несовместимы. Также нельзя применять клеммы не соответствующие токовой нагрузке на определенной линии.
- Дефекты скрытого характера. Электрическая цепь может прерваться на участках проводки, глубоко заделанных в стене.
- Бытовые причины. Сюда относят сверление стены или забивание гвоздя в то место, где находится проводка. При попадании в провод инородного объекта происходит замыкание.
Как отыскать обрыв провода в стене
Если погас свет в квартире или только в одной из ее комнат, значит проблема кроется в электроприборах.
Проверка распределительного щита
У распределительного щита может выбить автоматы или перегореть плавкие предохранители. Если проблема в этой области не обнаружена, значит переходят к поиску неисправностей непосредственно в квартире. Сначала нужно вспомнить следующее: не было ли на днях проведено строительных работ, в которых имело место сверление стен, близких к проводке. Если нет, то переходить к следующему вопросу: не было ли в течение ближайших недель в квартире чрезвычайных происшествий, например, затопление из-за не выключенного крана или потоп от соседей.
Также следует взять на заметку недавние «симптомы», предшествующие вырубанию света. Это может быть моргание света, треск или искрение контактов, характерный запах сгоревшей изоляции и прочее.
Порой только одна эта информация может помочь быстрому поиску места аварии и скорейшей локализации. И в любом случае, поиск следует начинать с распределительного щитка. Его осматривают визуально на целостность контактов и креплений. Например, не хорошо, если на автомате обнаружен почерневший контакт или вылетела из места соединений клемма.
Если вышеперечисленные неполадки обнаружены, то следует сразу проверить напряжение на вводном автомате. Для этого берут мультиметр, который устанавливается на измерение переменного напряжения показателем свыше 250 В. Подача электричества в щитке считается в норме, если прибор показывает верное значение при измерении.
Следующий шаг проверки – это обнаружение контакта на клемме. Надежность зажатия проводков, в шинах нуля проводится путем их осмотра. При необходимости нужно произвести их подтяжку. Одновременно выравнивается норма заземления. Автомат включают на вводе, чтобы последовательно проверить работоспособность автоматических выключателей, которые еще не были затронуты при осмотре.
Также не забывают проверить дифавтоматы и УЗО. Делают это индикаторной отверткой. Во включенном положении этих элементов должна выходить фаза. Для оценки состояния также можно воспользоваться мультитестером. С его помощью замеряют напряжение между выходом автомата и общей шиной нуля. Если все проверки прошли успешно, то переходят к поиску аварийного участка в помещении.
Локализация места аварии
При прекращении подачи напряжения на определенной розеточной группе можно утверждать, что обрыв произошел на конкретной линии. Также дело обстоит и с освещением, если оно погасло в одной комнате или нескольких сразу. При этом розетки остаются в рабочем состоянии, а свет в других комнатах есть. Часто дело обстоит так, что распределение относится всего к одному или двум автоматам.

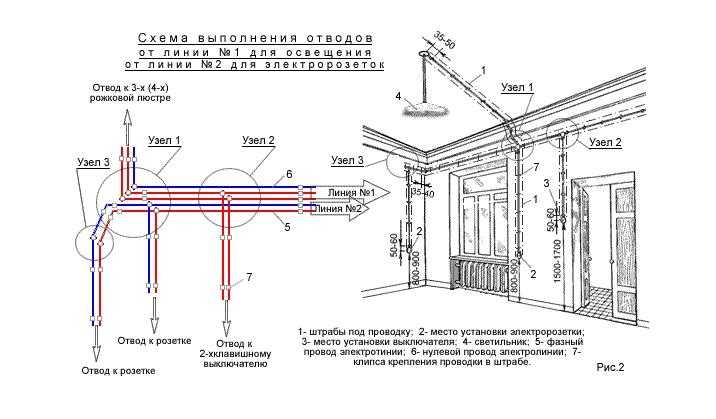

Участок обрыва выискивается от щита к точке, где произошло ограничение в подаче напряжения. Это может быть розетка или осветительный прибор. Этими участками могут стать следующие:
- трасса от щита до распределительной коробки;
- определенный участок от розетки до коробки распределения, то есть выключателя;
- траектория от выключателя или коробки до осветительного прибора.
Есть определенный тип разводок, где проводка к розетке не имеет распределительного короба. Здесь провод сразу идет от щита до конечной точки. От одной розеточной группы к следующей протягивают кабель. Такое расположение сразу можно увидеть в случае прилегания к розетке двух кабелей. Один из них выступает из щита, а другой переходит на очередную группу.
Рекомендуемые товары
Ошибка получения цены товара «Strut-профиль перфорированный 41*21*6000*2,5 мм нержавеющий»
Поиск участка проводки с обрывом
При отсутствии схемы проложенной проводки довольно сложно найти проблемный участок. В любом случае, начинают проверку от распределительного щита. Индикаторной отверткой определяют фазу. Там ли она находится, где следует или нет. Если фаза располагается на выходе с определенного автомата, то далее протекает по распределительной коробке. Но уже на нижней розетке ее не обнаружить. Значит, проблема кроется между розеткой и коробкой.
Данный способ обнаружения аварии подходит исключительно для разрыва фазного провода. При деформации нулевого – результат не последует. Фаза на осветительном приборе или на розетке может быть, но приборы при этом не функционируют. При этом нужно включить напряжение в сети, чтобы получить правильный ответ.
Хороший способ поиска проблемы – это поведение прозвона участков мультиметром. При нормальной проводимости участка цепи прибором издается специфический сигнал. Медный провод дает небольшое сопротивление. При сечении 2,5 мм² выдается всего 0,7 Ома. Это если брать элемент в 100 метров длины. В масштабах всей площади квартиры этот показатель несущественен. Индикатор может выдавать значение «0» или что-то близкое к нему.
Участки тестирования могут оказаться слишком длинными, поэтому штатными проводами прибора выполнить прозвон не всегда получается. К примеру, расположенный в прихожей щит может быть на дальнем расстоянии, если распределительная коробка размещена в зале.
Сначала прозванивают участок от щита до короба. Провода кабеля проверяют индивидуально. Затем переходят к кабелю от короба до розетки. По окончании работы обязательно затянуть контакты на клеммах. Линии освещения прозваниваются дольше, так как приходится затрагивать отдельно щиток и короб, а также все, что между ними расположено. После этого переходят к проверке нулевого провода от короба до светильника. Если есть провод РЕ, то захватывают и его.
Поиск точного места обрыва
В том участке стены, где обнаружен неисправный кабель, нужно провести визуальный осмотр. Нет ли на поверхности механических повреждений, которые могли бы привести к замыканию. Если имеют место ветхие провода, то весь поврежденный участок меняется на новые элементы.

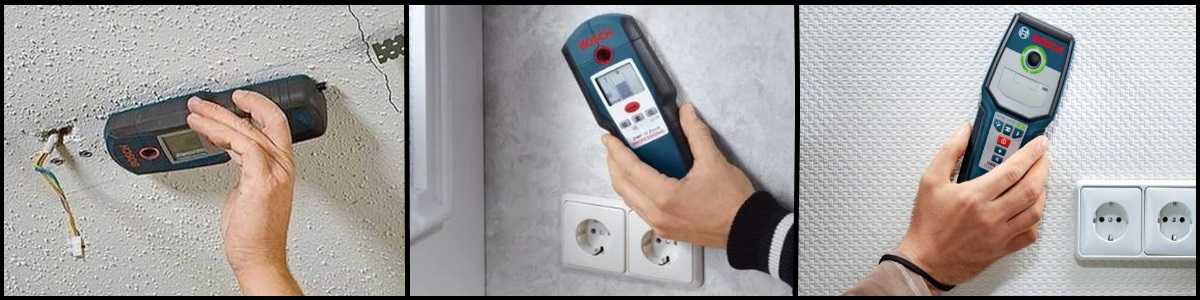

Самый действенный способ поиска точного места обрыва – это применение специального детектора проводки.
Устройства могут быть разными. Одни сразу указывают на поврежденный участок, а другие требуют досконального подхода. Иногда приходится проводить процедуру и два, и три раза подряд, чтобы достигнуть цели.
Лучше всего приобрести детектор проводки с четырьмя порогами чувствительности. Такой прибор выявляет место аварии сразу же и точно. Обычный бесконтактный фазный индикатор потребуется при изучении правильности расположения проводов в щите распределения. Его также используют для многих электромонтажных манипуляций. Но есть и существенный недостаток такого прибора. Он не в состоянии определить проводку, если та располагается в гильзах или прикрыта бетонным слоем даже небольшой толщины.
Примеры товаров
Представляем вниманию детектор напряжения (проводки) и инженерных коммуникаций Wall Pro CONDTROL. Ссылка на товар: https://www.smsm.ru/product/detektor-napryazheniya-provodki-i-inzhenernykh-kommunikatsiy-wall-pro-condtrol/.
Wall Pro CONDTROL поможет выявить скрытые в стене инженерные коммуникации.
Вы можете использовать его для поиска проводов из меди, стали, пластика и металлопластика в водопроводных трубах, в каркасах перекрытий из дерева или стали, в стояках отопления и в электропроводке. У прибора настроены четыре режима сканирования, которые отображаются на подсвеченном ЖК-дисплее широкого формата.
Прибор поможет обнаружить как границы, так и скрытые конструкции. Происходит это при помощи звукового сигнала, а также подающейся индикации на экран. Прибор может давать световой луч, который фиксируется на том участке стены, где обнаружен порыв. Wall Pro CONDTROL сканирует стеновое пространство и визуализирует скрытые провода и конструкции строительного характера.
Технические характеристики Wall Pro CONDTROL:
- сканер электропроводки Wall Pro CONDTROL;
- глубина обнаружения до 40 мм (пластик, металлопластик, дерево, медь), сталь — до 76 мм;
- электропроводка под напряжением до 50 мм;
- питание — 1*6F22, Крона;
- продолжительность работы — 5 ч;
- класс пылевлагозащиты — IP5X;
- габариты — 189мм*83мм*38мм;
- вес — 240 г.
Порой, чтобы найти обрыв провода, требуется затратить массу сил, применив при этом разные способы обнаружения аварии. Все работы нужно проводить с соблюдением правил безопасности. Причина отключения электроэнергии может состоять как в прорыве кабеля, так и в ряде иных неполадок. Разобраться самостоятельно в них можно при условии четкого соблюдения инструкции.
Как правильно соединять между собой перебитые провода в стене
Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.
При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.
Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков.
Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.
Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!
Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.
Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок. Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.
Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток.
При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

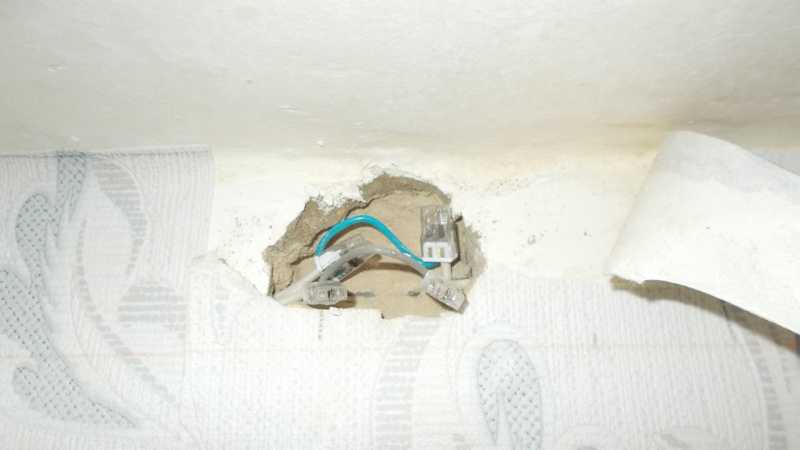

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.
Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.
Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.
Соединение перебитых медных проводов электропроводки
Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.
Перебит один из двух медных проводов
Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.
Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.
Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.
Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.
Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.
Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.
Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.
В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.
Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.
Перебиты оба из двух медных проводов
Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии.
Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.
При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.
Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки. Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод.
Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.
Осталось навернуть на восстановленное соединение слой изолирующей ленты.
Перебиты три из трех медных проводов

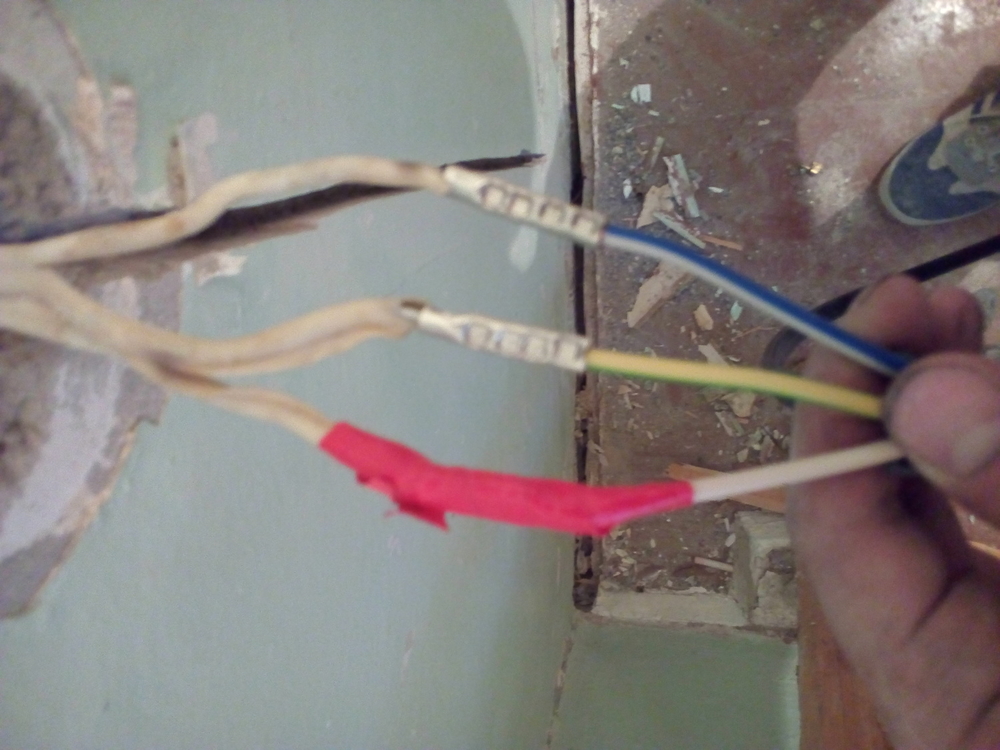

Перебитые три провода электропроводки соединяются по такой же технологии, как и два.
Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.
После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.
Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.
Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.
Соединение перебитых алюминиевых проводов скрытой электропроводки
Надежно соединить перебитые алюминиевые провода методом пайки паяльником низкотемпературным припоем получить практически невозможно.
Остается только механический способ.
Перебит один из двух алюминиевых проводов
После вскрытия провода скрытой электропроводки обнаружен один перебитый алюминиевый провод.
Сначала нужно снять с концов проводов изоляцию, на длину около 15 мм. Такая длина оголенных концов провода нужна для того, чтобы свить колечки с внутренним диаметром 4 мм.
Подготавливается алюминиевая вставка из провода с сечением равным или большим, чем сечение электропроводки. Вставку можно выполнить и из медного провода, но тогда необходимо в обязательном порядке соблюдать правила соединения алюминиевых и медных проводников.
Далее концы проводов с помощью круглогубцев свиваются в колечки.
Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.
Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.
Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.
По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.
На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.
Как найти оборванный провод в стене своими руками
Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не так уж часто, но заставляет тратить много времени, нервов и сил на ее поиск и устранение. Ощутимо ударит по карману, ведь нужно найти поврежденный участок в стене, добраться до него, починить и еще раз починить.
За эту работу придется заплатить значительную сумму специалисту. Вы можете сэкономить деньги, если справитесь с устранением неполадок самостоятельно. Из этого материала вы узнаете, как найти оборванный провод в стене, и что нужно сделать, чтобы устранить проблему.
Содержание
- Поиск обрыва: процедура
- Акустический и индукционный методы поиска места обрыва
- Поиск обрыва провода в бетонной или кирпичной стене
- Методика устранения обрыва скрытого кабеля
- Особенности восстановления медных и алюминиевых жил
- Вывод
Поиск обрыва: процедура
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска устройств, осуществляется в следующем порядке:
- Обесточьте проводку перед поиском поврежденного кабеля.
- Иногда для снижения уровня сопротивления прожигают изоляцию проводов.
- Для поиска можно прибегнуть к акустическому или индукционному методу, а также использовать транзисторный приемник или обычный бытовой мультиметр.
- Профессиональные электрики используют в своей работе локаторы. Эти устройства позволяют не только быстро найти электрическую линию, но и найти все токоведущие жилы, а также узнать, находятся они под напряжением или нет. Для большей эффективности некоторые виды таких устройств используются совместно с генераторами.
Стоит отметить новейшую технологию электросетей, которая не так давно начала применяться в странах Европы, но, к сожалению, в России пока не практикуется. Особенностью данной установки является встраивание маяков (маркеров) в жилы кабеля при прокладке линий.
Если в такой сети произойдет обрыв, то локатор по сигналу маяка поможет быстро найти место неисправности. Это позволяет значительно сэкономить время и быстро восстановить работоспособность электропроводки.
Акустический и индукционный методы обнаружения места обрыва
Акустический метод обнаружения обрыва скрытой проводки предполагает наличие:
- Генератор, который подключается к проводу.
- Звуковой сигнализатор.
- Наушники (наушники).
Во время поиска провод прослушивается с помощью перечисленных предметов. Дойдя до места обрыва электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая нужна.
Индукционный метод поиска обрыва скрытой в стене проводки предполагает подключение генератора к силовому проводнику. После установки уровня нагрузки на генератор тестирование проводят аналогично акустическому методу с использованием наушников и специального сигнализатора. Отличие в том, что по всей длине линии, вплоть до места повреждения, в наушниках будет слышен сигнал, который значительно усилится, когда дойдет до места обрыва и исчезнет за ним.
Поиск обрыва провода в бетонной или кирпичной стене
Для определения места повреждения в стене из кирпича или представляющей собой бетонную плиту потребуется транзисторный приемник, с помощью которого выявляется скрытая электропроводка.
Следует учитывать, что в кирпичных и бетонных зданиях все тросы направлены горизонтально и вертикально, а вращаются исключительно под углом 90 градусов. Зная это, вы не ошибетесь со схемой подключения.
Индикатор нужно вести вдоль стены над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет при достижении места обрыва проводника.
Итак, мы разобрались, как найти обрыв в проводке. Если у вас нет необходимых приборов или вы не уверены, что сможете правильно определить место обрыва кабеля и сможете его отремонтировать самостоятельно, лучшим выходом из ситуации будет пригласить электрика. Профессиональные электрики имеют опыт данной работы и имеют необходимое электрооборудование, а значит, смогут найти неисправность и устранить ее в достаточно короткие сроки.
Весь процесс диагностики хорошо виден на видео:
Но если есть большое желание сэкономить и научиться этой процедуре самостоятельно, то переходим к следующему этапу — ремонту неисправной линии.
Порядок устранения обрыва скрытого кабеля
После нахождения точного места обрыва одним из вышеперечисленных способов провод следует соединить. Для этого необходимо сначала отключить фазу, а затем молотком вскрыть кабельный желоб примерно на 10 см влево и вправо от места повреждения. Затем оборванную жилу необходимо аккуратно отделить от жилы, не нарушая изоляционного слоя на других кабелях.
Дальнейший порядок действий следующий:
- Разведите концы оборванного кабеля в стороны.
- С помощью перфоратора и специальной коронки просверлите углубление в стене. Он должен быть достаточно большим, чтобы поместиться в соединительную коробку.
- Вставьте коробку в отверстие и зафиксируйте ее там алебастром, затем поместите в нее кабели.
- Подсоедините и изолируйте поврежденные провода.
- После устранения повреждения закрыть коробку крышкой.
- Заштукатурить ранее открытый участок паза.
Если поврежденный кабель находится внутри специальной трубки, то ее необходимо осторожно вытащить, а на ее место с помощью тянущего устройства натянуть новую жилу.
На видео показан процесс восстановления провода:
После герметизации электрического паза не подавать напряжение на отремонтированный кабель до полного высыхания гипса.
Описанный выше процесс выполняется при ремонте обрыва фазы. Восстановление нулевого провода осуществляется практически в том же порядке, за исключением начального этапа. При ремонте царапины в первую очередь необходимо отделить поврежденный кабель от шины. Затем к фазе присоединяется ноль. Дальнейшая работа производится в аналогичной последовательности.
Особенности восстановления медных и алюминиевых жил
Поврежденный медный провод лучше всего запаять. Для этой операции вам понадобится ремонтная перемычка, в качестве которой можно использовать кусок того же кабеля. Процедура пайки должна выполняться следующим образом:
- Наденьте термоусадочную или прочную пластиковую трубку на конец порванного провода.
- Скрутите края перемычки вместе с ремонтируемыми проводниками.
- Пропаяйте соединение.
- Плотно наклейте несколько слоев изоленты на отремонтированный участок.
- Наденьте термоусадку (пластиковую трубку) на соединение, чтобы обеспечить дополнительную защиту. Он должен быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.
Самый простой способ соединить алюминиевые кабели в стене — использовать клемму WAGO, быстрый и надежный способ. Затем место соединения необходимо обмотать несколькими слоями изоленты и по возможности нанести на него слой герметика.
Найти место обрыва провода можно и с помощью активной индикаторной отвертки (с батарейкой). Пример видео:
Заключение
В этой статье мы разобрались, как самостоятельно найти неисправность в скрытой электропроводке и отремонтировать оборванный кабель.
Теперь, с учетом изложенных рекомендаций, вы, при желании, можете выполнить эту работу своими руками. , не обращаясь за помощью к электрикам.
Как найти оборванный провод в стене?
Домашние лайфхаки | Техническое обслуживание
АвторTopfixnow Обновлено
У вас возникла проблема с электропроводкой? Отследить оборванный провод в стене будет сложно без надлежащих инструментов и руководства. Что ж, это может быть опасным приключением, так что вам нужно быть очень осторожным. Довольно часто можно получить удар током даже при малейшей ошибке.
Если вы уверены, что проблема кроется в проводах внутри стены, вам нужна помощь умных инструментов. Инспекционная камера, тестер или мультиметр для неоновых цепей, наборы датчиков и искатель магнитных стержней могут найти точную точку внутри стены. В конце концов, вы можете решить проблему с проводкой.
Energy & Power Plants
Please enable JavaScript
Energy & Power Plants
Contents
Признаки повреждения электропроводки внутри стены
- Частое срабатывание автоматических выключателей
- Запах гари из определенного места или розетки
- Выключатель нагрелся
- Любое повреждение водой в прошлом
- Перегорели предохранители
Это явные признаки скрытого повреждения проводки.
Важные советы:
- Во избежание поражения электрическим током всегда пользуйтесь электрическими перчатками
- Прежде чем прикасаться к проводам, выключите автоматический выключатель или главный выключатель
- Ознакомьтесь с законами вашего региона. Из соображений безопасности существуют определенные задачи, которые должны выполнять только лицензированные электрики.
Если вы не уверены, какие инструменты купить, разберитесь в функциях каждого из этих инструментов. Вот краткое руководство по каждому из полезных устройств:
1. Инспекционная камера
Это инструмент для экономии времени с гибкой трубкой, на одном конце которой находится крошечная камера. Он проникает внутрь стен через маленькие отверстия и может дать вам большую информацию.
2. Магнитный искатель стержней/ Электронный искатель стержней
Если кажется, что виноват гвоздь в стене, магнитный искатель стержней поможет. Магниты притягивают металл, поэтому сильное притяжение будет признаком. 9Также доступны электронные искатели шипов 0222, которые могут обнаруживать электропроводку и металлы.
3. Наборы сигналов и датчиков
Существуют наборы сигналов и датчиков, которые помогают отслеживать провода внутри стен. Если необходимо проследить один провод и проверить, есть ли в нем электрический ток, эти наборы пригодятся.
4. Мультиметр/вольтомметр или тестер неоновых цепей
Предназначен для измерения напряжения, сопротивления и силы тока. Как только проблемный провод обнаружен, это устройство может проверить, находится ли провод под напряжением. 9Тестер цепи 0222 Neon также имеет аналогичную функцию обнаружения цепи под напряжением.
Поиск оборванной электропроводки с помощью инструментов
Поиск стержней
Магнитный искатель стержней может определить, не повредил ли проводку спрятанный гвоздь в стене. Если доступен электронный искатель шипов, он может сэкономить время, обнаружив оборванные провода.
Наборы звуковых сигналов или пробников
Если несколько проводов запутались, и один из них поврежден. Подсоедините компоненты комплекта тона или пробника к одному концу провода, чтобы проверить, находится ли он под напряжением.
Инспекционная камера
Другой вариант — инспекционная камера. Это помогает, когда вы знаете примерное местоположение, но точное положение внутри стены сомнительно.
Просверлите небольшое отверстие и вставьте внутрь стены трубу камеры, чтобы увидеть, что происходит внутри.
Имеются трассировщики проводов, созданные специально для поиска проблем, связанных со скрытыми проводами. Хотя это дорогое решение, но экономит время.
Поиск оборванного провода в стене без инструментов
Если имеется чертеж электропроводки, вам не понадобится много инструментов; может работать только тестер цепи.
Вопросы по теме
Что произойдет, если кто-то случайно поджарит/заденет провод?
Свет может начать мерцать, или вы можете почувствовать это по звуку цепи. Уберите руки, чтобы избежать риска для жизни. Выключите автоматический выключатель или главный выключатель как можно скорее. Теперь вы можете прикоснуться к инструментам, если на стене есть что-нибудь.
Как мгновенно починить поврежденный провод?
Получите доступ к поврежденному проводу, проделав отверстие в стене, а затем правильно соедините провод.
