Как утеплить канализационные трубы в частном доме своими силами

При проектировании и обустройстве наружной канализации практически все домовладельцы задумываются над необходимостью утепления канализации. Ответ на этот вопрос у каждого будет индивидуальным, т.к. все проживают в различных климатических зонах. К тому же могут использоваться различные технологии при строительстве. Однако, если же вы для себя решили, что теплоизоляция необходима, то в этой статье предлагаем вам изучить, как утеплить канализационные трубы в частном доме и сделать это правильно.

Содержание статьи:

• 1 Нужно ли вообще утеплять канализацию?
• 2 Основные способы теплоизоляции
• 3 Свойства теплоизоляционных материалов
• 4 Материалы для утепления
  • 4.1 Пенопласт
  • 4.2 Пеноплекс (ЭПП)
  • 4.3 Минеральная вата
  • 4.4 Фольгированный изолон
  • 4.5 Гофрированные трубы из полиэтилена низкого давления
• 5 Процесс монтажа
• 6 Обогрев нагревательным кабелем

Нужно ли вообще утеплять канализацию?

Давайте посмотрим на весь процесс с самого начала. Нужно ли вообще это вам?

Утепление канализационных труб в земле может быть необходимо в следующих случая:

1. Во избежание трещин под воздействием холода;
2. Чтобы не появлялись ледяные пробки.

Если посмотреть с позиции прокладки, то они должны изначально прокладываться на уровне ниже, чем глубина промерзания почвы в вашем регионе. Если это сделать правильно, то окружающая трубы температура будет стабильной.

Однако если бы все случаи были одинаковы, то и проблем не существовало бы. Климатические условия у нас различны и поэтому уровень промерзания тоже разный. При большом уровне промерзания укладывать трубы наружной канализации на такую глубину будет нецелесообразно. К тому же помехой могут быть подземные воды. Большая глубина может быть помехой для ремонта системы. Еще немаловажным моментом может быть то, что зима может быть суровой, принеся сильные морозы. В итоге почва промерзнет на непредвиденный уровень.

Теплоизоляция может не потребоваться при выборе верной глубины закладки и угла наклона. Об этом мы говорили в статье как проложить наружные канализационные трубы в частном доме.

Вот еще интересный нюанс. В основном полость не заполнена жидкостью. Она в ней появляется лишь в момент слива. А эта жидкость будет обладать по меньшей мере комнатной температурой. Это обеспечивает естественный смыв возможной наледи.

Вам обязательно нужно будет выполнить теплоизоляцию, если:

• Проложены на уровне 0,5 метра и меньше;
• Имеются углы и повороты;
• Прокладка проведена с уклоном меньше 0,5 и больше 1,5 см;
• Имеются периодические засоры.

Как раз, обращая внимание на последний момент, можно сказать, что появляются ледяные пробки, которые не могут быть смыты жидкостью комнатной температуры.

Подведя итог, можно сказать, что утепление канализационных труб в земле проблем еще никому не доставляло, а за неимением его их можно получить.

Основные способы теплоизоляции

Особенно высоки шансы замерзнуть у труб, которые только выходят за пределы дома и проложены рядом с поверхностью земли. Этот момент необходимо принимать во внимание еще при проектировании всей системы.
Как уже сказали, слишком глубоко закапываться (более 1 метра) будет проблематично. К тому же могут оказать свое влияние и грунтовые воды. В таких случаях утепление канализационной трубы в частном доме придется производить более дорогостоящими способами. Это следующее:

1. Теплоизолирующая скорлупа из пенопласта;

2. Использование греющих кабелей;

3. Различные вариации теплоизоляции;

4. Комбинированные методы.

Для того, чтобы выбрать подходящий способ нужно учесть климат и способ укладки магистрали.

Что касается климатической зоны. Можно с уверенностью сказать, что на юге страны проводить утепление в грунте не обязательно. Иногда трубопровод помещается в тонкий утеплитель. Однако, из практики точно известно, что это лишняя трата денег.

Наоборот, в северных широтах эта процедура должна быть обязательно проведена. Это как минимум 10 сантиметровый слой утеплителя и сооружение защитного короба.

По поводу способа укладки. В процессе прокладки трубопровода он изолируется, естественно, грунтом. Помимо этого дополнительно можно использовать керамзит или что-то подобное.

Вполне может применяться плитный или рулонный утеплитель. Однако для них нужна защита от внешних воздействий. Так, могут сооружаться кирпичные короба с обязательной гидроизоляцией, которая является важной деталью, препятствующей образованию ледяных пробок.

Свойства теплоизоляционных материалов

Когда подбирается утеплитель для канализационных труб, основное внимание нужно сосредоточить на следующих характеристиках:

• Водоудерживающие свойства;
• Негорючесть;
• Высокий срок службы;
• Легкость монтажа;
• Цена;
• Можно ли его использовать повторно.

Кроме этого желательно изучить технические характеристики планируемых к приобретению утеплителей. Важными свойствами будут:

• Низкий уровень теплопроводности;
• Возможность удержания необходимой температуры без дополнительной обработки;
• Невысокая степень влагопоглощения;
• Устойчивость к воздействию химически активных и биологических веществ.

Полезный совет. Лучшую теплоизоляцию получится подобрать, сопоставив ее свойства с потребностями системы.

Материалы для утепления

Продолжая разбираться, как утеплить канализационную трубу на улице, рассмотрим материалы для теплоизоляции. Правильный выбор обеспечит надежность и поможет сэкономить. Выбор утеплителей действительно обширен. С первого взгляда выбрать будет сложно, но стоит прислушаться к совету специалистов и выбрать утеплитель, не нуждающийся в проведении дополнительных работ по гидроизоляции.

Пенопласт

Известен давно и пользуется широкой популярностью. Основным достоинством является легкость в монтаже. Провести утепление трубы с его помощью сможет даже новичок. Процесс элементарен – до укладки трубопровода на него одеваются сегменты пенопласта, фиксируясь скобами или скотчем.

Другие достоинства пенопласта:

• Экологически чистый;
• Высокий срок службы;
• Простой процесс демонтажа;
• Низкая цена.

Пеноплекс (ЭПП)

Экструдированный пенополистирол является гранулированным вспененным материалом. Вполне может стать оптимальным решением при утеплении.

Выбор может быть обоснован следующими плюсами:

• Способен выдерживать значительную нагрузку;
• Устойчив к влаге;
• Продолжительность службы не менее 50 лет;
• Высокая жесткость.

Минеральная вата

Здесь можно выделить несколько видов утеплителя.

Стекловата. Основой для производства выступает стекло. Использование для утепления обусловлено низкой стоимостью и теплопроводностью, а также стойкостью к вибрации.

Базальтовая вата. Является более универсальным материалом, в сравнении с предыдущим вариантом. Все дело в том, что на основе базальтового волокна выпускаются утеплители с различным уровнем прочности. Это приводит к производству разной формы утеплителей без ущерба их целостности.

Выпускается в форме рулонов и подготовленных под трубы цилиндров. Лучше выбирать именно цилиндрическую форму. Она не потребует дополнительных операций по гидроизоляции, в отличии от рулонного собрата.

Шлаковата. Основой служит доменный шлак – отходы от плавки чугуна. Основным недостатком является влагопоглощение. Впитывает быстро и много. Именно из-за этого для использования в земле нужно будет создать гидроизоляционный слой.

Фольгированный изолон

Популярность заслужил за следующие свойства:

• Высокая стойкость к воздействию влаги и бактерий;
• Прочность;
• Простота установки;
• Значительный срок службы.

Для того, чтобы разобраться, как утеплить канализационную трубу в земле этим материалом не потребуется. Достаточно разрезать рулон на полосы, обмотать, фиксируя их скотчем.

Гофрированные трубы из полиэтилена низкого давления

Главными достоинствами являются пластичность и невысокая теплопроводность. За счет этого вполне может использоваться для утепления труб на улице. При промерзании почвы гофра не лопнет, а всего лишь незначительно деформируется, а с оттепелью примет свое изначальное положение.

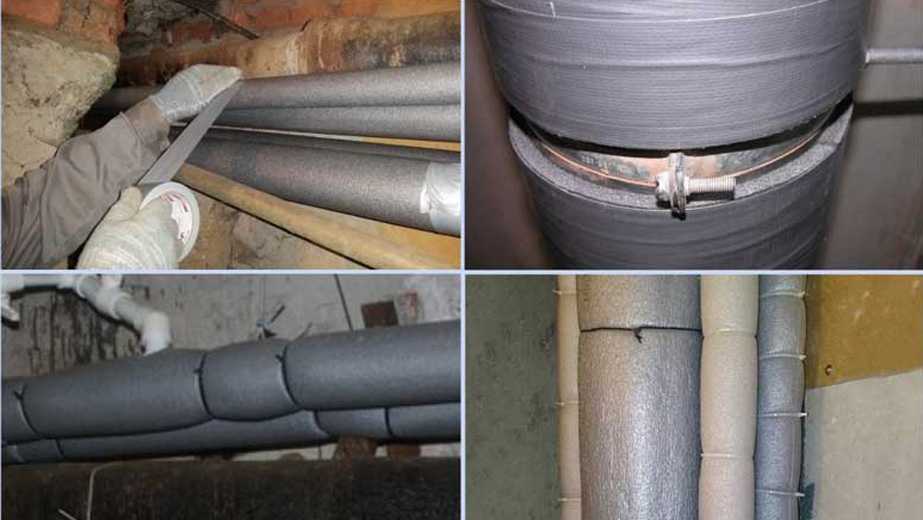

Процесс монтажа

Процедуру утепления канализации разберем на примере формы скорлупы, т.к. другие формы устанавливаются аналогично. Процесс же монтажа рулонных утеплителей понятен интуитивно – нарезать на отрезки и зафиксировать на трубопроводе.

Итак, последовательность следующая:

1. Половинки материала просто надеваются на утепляемый элемент. Устанавливаются они с нахлестом до 20 см.

2. Точки нахлеста фиксируются скотчем.

3. Соединение частей также происходит с помощью скотча.

4. Чтобы утеплить угол канализационной трубы нужно подобрать соответствующую фасонную скорлупу.

5. В отдельных случаях можно использовать дополнительный внешний защитный слой.

Обогрев нагревательным кабелем

Использование нагревательных кабелей, по мнению многих специалистов, является наилучшим способом защиты от замерзания. Это касается территорий, в которых температура зимой ниже -15˚С.

Процедура монтажа тоже элементарна. Кабель следует пропустить в трубе или сверху нее. В сеть он включается с использованием УЗО и соответствующего автоматического выключателя.

Для получения наилучшего результата кабель желательно прокладывать в несколько рядов или же по спирали. Крепится он алюминиевым скотчем. Поверх него обязательно монтируется слой утеплителя.

Обращаем внимание! При обогреве пластиковых труб их желательно проклеить фольгой или алюминиевым скотчем. Это обеспечит наиболее равномерное распределение тепла.

Для обогрева канализационной магистрали могут быть использованы 2 типа кабеля – обычный и саморегулирующийся.

Обычный или резистивный кабель будет стоит дешевле, но он потребляет большее количество электроэнергии. Именно поэтому стоит подумать об использовании второго варианта.

Саморегулирующийся кабель потребляет заметно меньше электроэнергии. В процессе работы он нагревает лишь те участки, на которых температура опустилась ниже определенного значения. После прогревания участка питание отключается и электричество не потребляется.

---

---







Чем обмотать трубу дымохода металлическую в бане: лучшие варианты

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

• Противопожарную термоизоляцию;
• Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи.

Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов.

Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

Монтаж дымохода в бане

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее согревая пространство в парилке.

Во-вторых, ее можно будет заменить, не нарушая теплоизоляционный слой.

Нижняя труба, отходящая непосредственно от источника огня – печи, нагревается сильнее и прогорает, поэтому-то и нуждается в периодической замене.

Соединение частей стояка необходимо производить на середине чердака бани. Это позволит произвести должную теплоизоляцию верхней части дымохода. Обе трубы, как правило, имеют одинаковое поперечное сечение, потому что они представляют собой отрезки одной.

Верхнюю часть стояка следует утеплять по следующей инструкции. В первую очередь необходимо обернуть ее утеплителем, затем следует измерить диаметр полученной конструкции. Этот размер понадобится для того, чтобы определить ширину листа оцинкованной стали, из которой будет выполнен кожух для наружной трубы.

Чтобы рассчитать верхнюю часть стояка, необходимо воспользоваться формулой: dx3,14 + 30 мм. 30 мм – это размер дополнительной ширины фланцевого соединения.

Схема установки печи на фундамент для дополнительной изоляции.

Получив исходные данные, приступаем к изоляции:

• вырезаем два прямоугольника из листа оцинкованной стали и сворачиваем их по окружности, соединяя края вальцовкой;
• отрезаем от этого же листа полоску в 20 см и длиной соответствующей окружности стояка, добавив 30 мм, – получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
• по таким же размерам изготавливаем еще четыре кольца для того, чтобы закрыть утеплитель в верхнем и нижнем торцах;
• к торцу верхней части дымохода снизу привариваем по окружности металлическую полоску шириной 4 см и толщиной 2 мм, чтобы образовать патрубок, на котором будет держаться верхняя труба.

В потолке над проходящим стояком следует выпилить квадратное отверстие в 40 см таким образом, чтобы дымоход располагался точно по его центру. Аналогичное отверстие делается в наружной кровле бани. Затем следует вырезать два квадрата из толстого листа металла размерами 50х50 см. Их нужно закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепежа. По центру металлических квадратов следует сделать отверстия, равные диаметру стояка. На заготовке, которая будет крепиться на крышу, отверстие необходимо делать не круглое, а овальное, потому что ее нужно будет подшить к скату крыши.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло. Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.Информация. Для изоляции стен от раскаленной печи лучше не использовать железные листы, поскольку они довольно сильно подвержены коррозии. Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода

В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.Важно! Даже соблюдение оптимального расстояния между трубой и горючими элементами не сможет обезопасить вас от ожогов при соприкосновении с ее поверхностью. Именно поэтому следует заранее позаботиться о собственной безопасности, обустроив качественный теплоизоляционный слой

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Дымоход бани

При выполнении изоляции печной трубы в бане первоочередной должна быть безопасность людей. Основная угроза в помещении исходит от открытого огня. Поэтому его необходимо оградить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани возводятся из древесины, легковоспламеняемого материала. Очень распространенным заблуждением является мнение о том, что достаточной мерой будет обшивка потолка металлическими листами. Но в действительности такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к воспламенению. Популярным решением проблемы является утепление дымоходной трубы красным кирпичом. Но такое подойдет не для каждого дизайна бани.

Сейчас существует два хороших варианта для изоляции дымохода:

• Фольгоизол. Баня с такой изоляцией не будет терять тепло, работает все наподобие термоса. При этом прогревается она довольно быстро, долго сохраняя температуру.
• Теплоизол. Материал используется для обмотки дымохода.

Популярным решением является использование сэндвич-труб, которые демонстрируют высокую степень безопасности. Конструкция изоляции состоит из нескольких секций, легко объединяемых друг с другом. Такой вариант подойдет в том числе и для саун с металлической печкой.

Изоляция дымохода газового котла

Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.

Чтобы создать сэндвич дымоход:

• в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
• толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
• фиксация защитного слоя осуществляется с помощью проволоки;
• на полученную конструкцию одевают трубное изделие большего размера;
• кожух верхнего металлического слоя должен быть железным.

Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.

Смотреть видео:

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

• перед установкой вытяжного канала, подготавливают надежное основание;
• места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
• используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
• ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Разнообразие изоляционных материалов для бань

Излюбленным материалом для бани в России является дерево. Однако оно имеет свойство очень легко воспламеняться. Чтобы этого избежать, люди уже давно научились производить изоляцию дымохода в бане, а также печи и всех поверхностей – стен, потолка. В этих целях использовали любые доступные средства – глину, асбест или любые другие негорючие материалы, отличающиеся низкой степенью теплопроводности.

Еще один аргумент в пользу проведения теплоизоляции дымохода состоит в том, что в таком случае труба будет остывать намного медленнее, в ней не будет скапливаться конденсат.

Ошибочно считать, что хорошим решением касаемо того, как изолировать трубу в бане, будет крепление на потолке листового железа. Металл способен очень быстро нагреваться, что никоим образом не препятствует возгоранию, так что для теплоизоляции он не подходит.

Среди современных материалов, решающих вопрос о том, чем обмотать металлическую трубу дымохода в бане, на рынке предлагают такие:

Рассмотрим каждый из них более подробно.

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Теплоизол

Одним из вариантов, чем обернуть трубу в бане, является теплоизол. Для производства теплоизола применяют вспененный полиэтилен, спрятанный между двумя слоями фольги, причем верхний слой фольги в материале призван защитить дымоход от перегревания.

На рынке стройматериалов теплоизол появился сравнительно недавно. Толщина такого материала колеблется в пределах 2-10 мм.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Способ изоляции дымохода в русской бане

Если в бане устанавливается каменка, то для возведения дымохода применяется огнеупорный кирпич. Он способен долго оставаться теплым.

При строительстве кирпичного дымохода не стоит экономить, а желательно подойти к этому вопросу очень ответственно, ведь от качества проведенных работ зависит его долговечность.

В данном случае лучшим способом, как изолировать трубу в бане от потолка, кровли и прочих элементов крыши, будет крепление на этих поверхностях листового металла.

Тем не менее, одной лишь изоляцией труб полной безопасности в бане не добиться. Аналогичные действия нужно выполнить и с печью, стенами и потолком.

Изоляция печки в бане

В настоящее время в банях часто используют простые металлические печки, которые обшиты листовым металлом с боков и в задней части, и установлены непосредственно на фундамент. Чтобы обеспечить сохранение тепла в бане на длительное время и придать ей презентабельность, печку можно обложить красным огнеупорным кирпичом.

В настоящее время для изоляции печки уже не применяют листы асбеста, поскольку при нагреве он выделяет токсичные вещества.

Устанавливая печку на деревянный пол, следует сначала простелить войлок в два слоя, а затем уложить кирпич в три ряда. На стенах и полу вокруг печи монтируют листовой металл кусками по 50-70 см высотой.

Надеемся, что данная статья смогла ответить на наиболее часто возникающие у начинающих строителей вопросы. Напомним, что качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

• теплоизоль;
• фольгоизоль.

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Толщина Теплоизола, мм	Допустимые эксплуатационные температуры, °С
2–5	-30 – +100
5–10	-60 – +150

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Фольгоизол имеет покрытие пищевой фольгой, поэтому он безвреден.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Видео описание

В видео показано, как сделать проход дымоходной трубы в бане через потолок:

Готовые разделки

Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.

То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:

На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.

Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru

Теперь о выходе дымохода в бане через крышу.

Как провести трубу через кровельный материал

Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.

Проходка под дымоход через кровлю в виде пластикового колпака Источник snd-line. kiev.ua

Если крыша покрыта плоским кровельным материалом, к примеру, битумной черепицей, то проход сквозь ее конструкцию можно сделать, как и при формировании проема через перекрытие. Только верхняя часть металлической защиты должна собой представлять колпак, чтобы атмосферные осадки не стали причиной протечек сквозь крышу. На фото ниже этот вариант формирования прохода очень хорошо виден.

Закрытие прохода дымохода через крышу металлическим колпаком Источник plotnikov-pub.ru

На самом деле процесс установки дымоходной трубы через кровлю бани – процесс непростой. Не пытайтесь с ним справиться самостоятельно. Ни к чему хорошему это не приведет. Лучше заплатить мастеру, который давно занимается этим типом работ, чтобы обеспечить гарантированно высокое качество.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, вам нужно подготовить отверстия под дымоход. Рекомендуется обшить их металлическими листами. Толщина листа должна быть хотя бы 0,5 миллиметров. Отверстия должны быть квадратного сечения.

Последующий монтаж выполняется в следующем порядке:

1. Утеплите короб базальтом и обшейте его металлическим фольгированным материалом.
2. Установите первый сегмент трубы. Его нужно прикрепите к печке с помощью металлических крепежей.
3. Затем установите второе звено.
4. Засыпьте короб керамзитом.
5. Зафиксируйте последующие сегменты.
6. После того, как вы соберете трубу, установите металлический зонтик.

Дешевый способ изоляции труб | Главная Руководства

Автор: Shala Munroe Обновлено 1 декабря 2021 г.

Изоляция ваших труб помогает предотвратить замерзание воды внутри, если вы испытываете отрицательные температуры, но также помогает вашему водонагревателю работать более эффективно, сохраняя трубы горячей воды теплыми . У сантехников есть дорогие варианты изоляции, но с этим проектом может справиться любой начинающий домовладелец, чтобы изолировать трубы без затрат на сантехника.

Прежде чем начать

Трубы, которые необходимо изолировать, часто находятся в труднодоступных или грязных местах, таких как подвал или подвал. Тщательно промойте трубы водой и жидкостью для мытья посуды, чтобы удалить жир, грязь и сажу. Хотя это может показаться утомительным, это поможет вашей изоляции обеспечить наиболее эффективное уплотнение и покрытие. Дайте им достаточно времени, чтобы высохнуть, прежде чем вы начнете добавлять изоляцию.

Изоляция со спиральной обмоткой

Изоляция со спиральной обмоткой, обычно изготавливаемая из стекловолокна, покрытого отражающей пленкой, представляет собой рулонную ленту, хотя она и не липкая. Оберните изоляцию вокруг трубы, перекрывая края ленты не менее чем на 1/2 дюйма. Используйте клейкую ленту, чтобы закрепить концы изоляции на месте или закрепить ее вокруг стыков и углов трубы. Для дополнительной изоляции добавьте второй слой ленты поверх первого слоя.

Использование изоляции из стекловолокна

Хотя изоляция из стекловолокна может быть громоздкой, часто толщиной от 2 до 3 дюймов, это недорогой способ изоляции ваших труб. В трубах с холодной водой обычно образуется конденсат, поэтому перед тем, как закрыть эти трубы, оберните изоляцию полиэтиленом. Вы можете разрезать изоляцию вокруг трубы с помощью канцелярского ножа и заклеить швы клейкой лентой, чтобы удерживать изоляцию на месте.

Возможно, ваши трубы не очень хорошо покрыты изоляцией из стекловолокна, но их нужно держать в тепле. Всегда используйте перчатки, защитные очки и пылезащитную маску при работе с изоляцией из стекловолокна, чтобы волокна не попали в кожу, глаза или легкие.

Крышки для труб из пенопласта

Крышки из пенопласта для труб бывают разных диаметров и длин, их легко установить, даже если вы никогда не использовали их раньше. У большинства из них есть прорезь с одной стороны, позволяющая надеть прорезь на трубу, чтобы изолировать ее пеной, сообщает Earth Easy. Разрежьте его ножницами или канцелярским ножом и используйте клейкую ленту, чтобы закрепить его на месте и заклеить щель. Эта изоляция должна быть немного больше, чем ваша труба; воздушный карман внутри пены обеспечивает дополнительную изоляцию. Вы можете обернуть второй слой пены большего размера вокруг первого, если вам нужна еще большая теплоизоляция.

Изоляция из напыляемой пены

Возможно, лучший способ изоляции водопроводных труб — это напыление пены, известной своей устойчивостью к влаге. Согласно «Сделай сам», этот вариант идеально подходит для небольших помещений, так как вы можете напылять изоляцию прямо на трубы. Это позволяет настраивать изоляцию вокруг труб, что удобно при работе под шкафами или внутри стен. Еще одним преимуществом напыляемой пены является ее способность снижать вибрации. Конечно, домовладельцам также понравится доступная цена.

Ссылки

• Earth Easy: энергоэффективное отопление
• Сделай сам: 7 способов теплоизоляции труб

Writer Bio

Шала Манро из Атланты, штат Джорджия, пишет и редактирует с 1995 года. работала в таких газетах, как «Marietta Daily Journal» и «Atlanta Business Chronicle», в последнее время она работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем в 2006 году купила цветочный магазин. Она получила степень бакалавра в области коммуникаций в Государственном университете Джексонвилля.

Самостоятельный сберегательный проект: изоляция труб горячего водоснабжения

Энергосбережение

Уровень проекта
Средняя

Энергетическая экономия
3% -4% в год

Время, чтобы завершить
3 часа для небольшого дома

В целом стоимость
$ 10-15

$ 10-15

.

Изоляция труб с горячей водой снижает потери тепла и может поднять температуру воды на 2–4 °F выше, чем могут доставлять неизолированные трубы, что позволяет понизить настройку температуры воды. Вам также не придется долго ждать горячей воды, когда вы включаете кран или насадку для душа, что помогает экономить воду.

Плата за изоляцию ваших труб — как самостоятельный проект — может иметь экономический смысл  . Если в наружных стенах или рядом с ними есть неизолированные водопроводные трубы, они могут лопнуть в морозную погоду, что может привести к катастрофическим последствиям. Выполнение изоляции во время нового строительства дома, во время других работ с водонагревателем или трубами или самостоятельная изоляция труб стоит затраченных усилий. В особых случаях, например, когда топливо, используемое для нагрева воды, очень дорогое, трубы проходят большое расстояние, трубы подвергаются воздействию очень холодного воздуха (в этом случае их все равно следует изолировать, чтобы предотвратить замерзание), и если домохозяйство использует много воды, можно получить гораздо большую экономию энергии. В этих случаях экономия средств может компенсировать оплату того, кто сделает эту работу за вас.

Источник: Экономия энергии дома, ENERGY STAR

URL видео

В этом видеоролике представлены пошаговые инструкции о том, как эффективно изолировать трубы горячего водоснабжения, экономя энергию и деньги.

Министерство энергетики США.

ПЕРЕД НАЧАЛОМ РАБОТЫ

• Определите тип изоляционного материала, который вы хотите использовать, его количество (длину труб) и размер трубы (внутренний диаметр муфты трубы должен соответствовать наружному диаметру трубы для плотная посадка).
• Для электрических водонагревателей наиболее часто используемой изоляцией являются трубы, изготовленные из вспененного полиэтилена или неопрена.
• На газовых водонагревателях изоляция должна находиться на расстоянии не менее 6 дюймов от дымохода. Если трубы находятся в пределах 8 дюймов от дымохода, самым безопасным выбором будет использование стекловолоконной обертки для труб (толщиной не менее 1 дюйма) без облицовки. Вы можете использовать проволоку или ленту из алюминиевой фольги, чтобы прикрепить его к трубе.

СПИСОК ПОКУПОК

• Рулетка
• Трубные муфты или полоски изоляции из стекловолокна, которые можно приобрести в хозяйственном магазине
• Акриловая или клейкая лента, или кабельные стяжки для крепления муфт — или лента из алюминиевой фольги или проволока для фиксации стекловолоконной обмотки трубы
• При использовании стекловолоконной обмотки трубы, используйте перчатки, одежду с длинными рукавами и штаны
• Ножницы, канцелярский нож или канцелярский нож для резки изоляции
• Налобный фонарь или фонарь при работе в подполье или темном месте.

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Измерьте трубы.
