Маркировка проводов с помощью букв
Обозначение L в электрике
Обозначение N
Обозначение PE
Цвета изоляционного покрытия проводников
Жила заземления
Нулевые рабочие контакты
Фазный провод
Особенности цветовой разметки вручную
Разметка двухжильного провода
Трехжильного провода
Пятипроводной системы
Совмещенных проводов
Как обозначаются плюс и минус
Для чего нужна цветовая маркировка
Расцветка проводки как вариант ускорения монтажа
Основные требования к расцветке

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

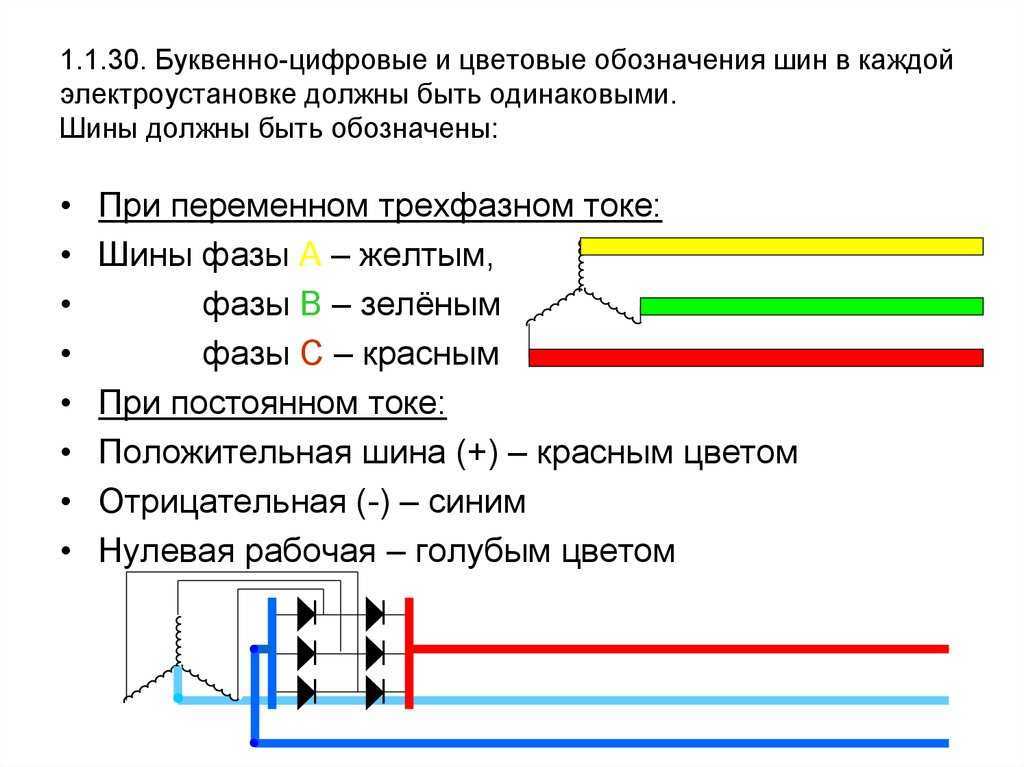

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

в электротранспорте;
на подстанциях, для питания автоматики и цепей защиты;
в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

плюс — красный;
минус — черный;
заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

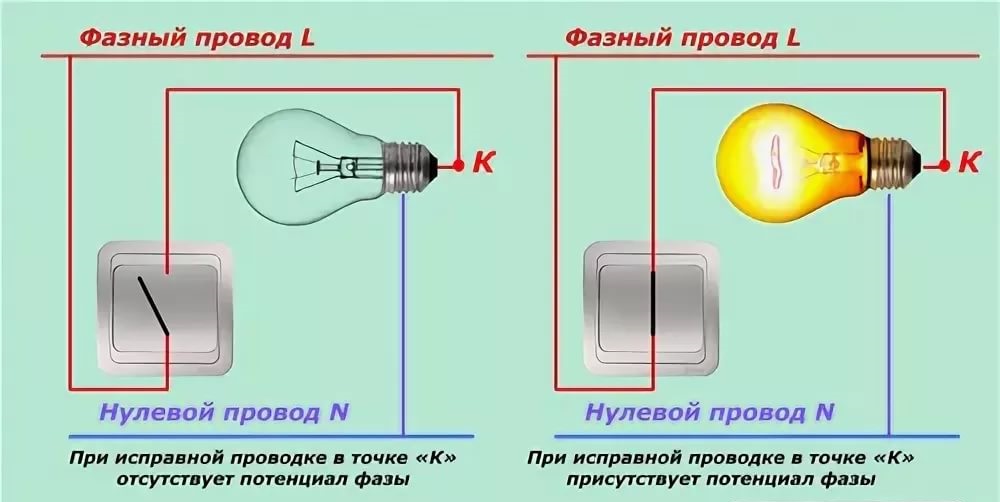

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Какой буквой и цветом обозначается нуль и фаза в электрике

При подключении самих электроприборов — освещения, вентиляции, автоматического выключателя — пользователи могут обнаружить буквенные обозначения клемм. L, N в электротехнике — это фаза и земля, к которым подключены соответствующие провода.

Алфавитное обозначение кабелей
L — символ фазы
N — буквенное обозначение нейтрального
PE — индикатор заземления
Цвета изоляционных оболочек проводников

Цвет проводника заземления
Цветовое обозначение нейтральных рабочих контактов
Цвета фазных проводников
Зачем использовать цветовое кодирование
Тонкости ручного цветового кодирования
Специфика двухпроводной маркировки
Разделение трехжильных кабелей
Процедуры разделения для пятипроводной системы
Как цветовое кодирование многопроводных систем
Цветовое кодирование системы как способ ускорения установки
Требования к окраске кабеля при монтаже

Буквенная маркировка проводов

Изолированные кабели с внутренними токопроводящими жилами используются в бытовых и промышленных линиях электропередачи. Изделия отличаются цветом изоляционной оболочки и маркировкой. Маркировка фаз и нейтралей в электроустановках ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках до 1000 В регламентируется ГОСТ Р 50462-2009:

В разделе 6. 2.1 говорится, что нулевой проводник маркируется как N;
В разделе 6.2.2 говорится, что заземленный защитный проводник обозначается как PE;
В разделе 6.2.12 говорится, что в электротехнике L — это фаза.

Понимание обозначения упрощает монтажные работы в коммерческих, жилых и офисных зданиях.

L – обозначение фазы

В сети переменного тока провод, находящийся под напряжением, является фазным проводом. Слово Line означает активный проводник, линию и поэтому обозначается буквой L. Фазные провода должны быть покрыты цветной изоляцией, так как если их оставить неподключенными, они могут стать причиной ожогов, травмирования людей, пожара или выхода из строя различного оборудования.

N – буквенный символ нуля

Символ рабочей нейтрали или нейтрального провода — N, от аббревиатуры neutral или Null. Так обозначаются клеммы подключения нейтрали в однофазной или трехфазной сети при создании цепи.

Слово ноль используется только в странах СНГ, во всем мире проводник называют нейтральным.

PE – индекс заземления

Если проводка заземлена, применяется буква PE. Защитное заземление с английского переводится как заземляющий проводник. Клеммы и клеммы выключателей с нейтральным заземлением маркируются таким же образом.

Расцветка изоляционного покрытия проводников

Цвета заземляющих, фазных и нулевых проводников должны быть выбраны в соответствии с действующими стандартами. В документе указаны цветовые различия для заземления в пусковой панели, а также для нейтрали и фазы. Понимание цветового обозначения изоляции избавляет от необходимости расшифровывать буквенные обозначения.

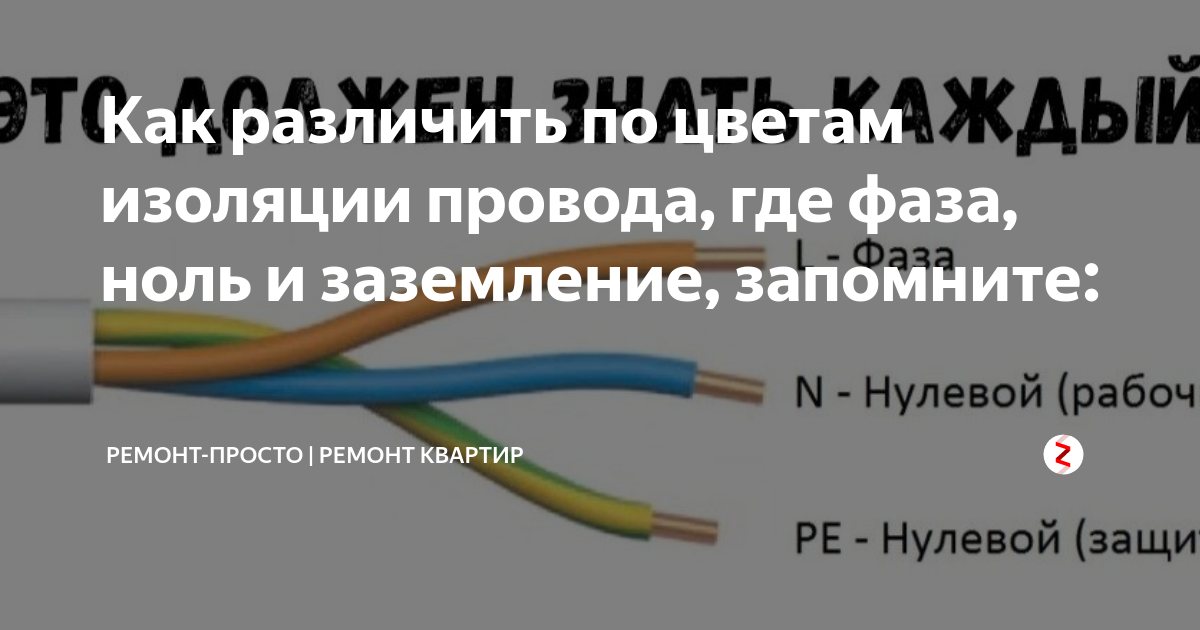

Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220В

Цвет жилы заземления

Европейский стандарт IEC 60446:2007 введен в действие в Российской Федерации с 1 января 2011 года. В нем указано, что заземлению подлежит только желто-зеленая изоляция. Если составлена электрическая схема, то заземляющий проводник должен быть обозначен PE.

Заземляющий проводник присутствует только в кабелях с 3 и более жилами.

В кабелях PEN, используемых в старых зданиях, заземляющий и нулевой проводники объединены. Изоляция в этом случае имеет синий цвет земли и желто-зеленые гильзы в местах соединения и на концах проводников. В некоторых случаях используется обратное обозначение — желто-зеленое заземление с синими клеммами.

Заземляющие и нейтральные проводники кабелей PEN тоньше, чем фазные проводники.

Обеспечение защитного заземления является обязательным условием для электромонтажа в жилом или коммерческом здании. Его необходимость указана в правилах устройства электроустановок и ГОСТ 18714-81. Согласно стандартам, заземление нейтрали должно иметь наименьшее значение сопротивления. Чтобы избежать путаницы, используется цветовая маркировка кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы избежать путаницы между фазой и нейтралью, вместо букв L и N используются цвета проводов. Электрические стандарты определяют, что нейтраль — синяя, сине-белая, независимо от количества проводников.

Ноль может быть обозначен латинской буквой N, которая на диаграмме читается как минус. Причина показаний — вклад нуля в короткое замыкание.

Расцветка фазного провода

Фаза — это проводник под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение кабеля. Фаза идентифицируется по оттенкам: черный, коричневый, кремовый, красный, оранжевый, розовый, фиолетовый, серый и белый.

Буквенный индекс фазы — L. Используется в тех случаях, когда проводники не имеют цветовой маркировки. Если проводник подключен к нескольким фазам, рядом с буквой L ставится порядковый номер или латинские буквы A, B, C. Фаза также часто обозначается как плюс.

Фазный провод не должен быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Необходимо коснуться наконечником неизолированной части изделия. Загорание индикаторной лампы указывает на наличие фазы. Если лампа не горит, сердечник нейтрален.

Цветовая маркировка сокращает время, необходимое для поиска нужного проводника, устранения неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Ручная цветовая маркировка используется, когда в старых домах используются провода одного цвета. Перед началом работы составляется схема, на которой отмечаются цвета проводов. Провода можно пометить во время установки:

со стандартными кабельными лентами;
термоусаживаемые трубки короткого замыкания;
Изоляционная лента.

Правила разрешают использовать специальные комплекты для маркировки. Точки маркировки нейтрали и фазы указаны в правилах монтажа и ГОСТе. Это концы проводника и места его соединения с шиной.

Специфика разметки двухжильного провода

Если вы уже подключили кабель к сети, можно воспользоваться индикаторной отверткой. Сложность этого инструмента заключается в том, что вы не можете определить более одной фазы. Вы должны будете подключить их с помощью мультиметра. Во избежание путаницы можно нанести цветовую маркировку на электрический проводник:

Выберите термоусадочную трубку или клейкую ленту для обозначения нуля и фазы;
работают не по всей длине кабеля, а только в соединениях и узлах.

Разметка трехжильного провода

Полезно использовать мультиметр для определения фазы, земли и нейтрали в трехжильном кабеле. Установите его в режим переменного напряжения и осторожно коснитесь фазы, а затем коснитесь щупом других прядей. Запишите показания тестера и сравните. Подключение фаза-земля будет иметь более низкое напряжение, чем подключение фаза-земля.

Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрика

После уточнения линий можно сделать разметку. По цвету можно легко определить, какая это фаза — L или N. Ноль будет синим или темно-синим, плюс — любого другого цвета.

Порядок разметки пятипроводной системы

Для подключения трехфазной установки используется только пятижильный провод. Три проводника — это фазный проводник, один нейтральный проводник и один защитный проводник. Цветовая маркировка используется в соответствии с нормативными документами. Для защиты используется желто-зеленая оплетка, для нейтрали — синяя или голубая, а для фазы — оплетка из списка утвержденных цветов.

Как маркировать совмещенные провода

Для упрощения процесса подключения используются кабели с двумя или четырьмя жилами. Здесь защитная линия подключается к нейтральному проводнику. Буквенный код кабеля — PEN, где PE обозначает заземляющий проводник, а N — нейтральный.

В соответствии с ГОСТом используется специальный цветовой код. Длина подключенного кабеля будет иметь желто-зеленый цвет, а концы и точки подключения — синий.

Выделите основные проблемные места с помощью кабельных стяжек или клейкой ленты.

Расцветка проводки как способ ускорения монтажа

До вступления в силу ГОСТ Р 50462-2009 кабели имели белую или черную цветовую маркировку. Обнаружение фаз и нейтралей происходило при отключении тестера при подаче тока.

Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета проводов, специалисту не придется тратить много времени на подведение электричества к дому или квартире.

Рассмотрите важность цветовой маркировки на примере лампочки. При замене лампы и перепутывании фазы и нейтрали существует опасность травмы или смерти от удара током. Когда L и N имеют цветовую маркировку в электропроводке, фаза идет к выключателю, а нейтраль — к источнику света. Напряжение нейтрализуется, и можно прикасаться даже к включенной лампочке.

Требования к расцветке проводки при монтаже

От распределительного щита к выключателю света прокладывается одножильный или двухжильный медный кабель. Количество проводов зависит от количества клавиш устройства. Это фаза, а не нейтраль. Допустимо использовать белый провод для питания, сделав пометку на схеме подключения.

Розетку следует подключать с учетом полярности. Рабочая нейтраль будет находиться слева, а фаза — справа. Заземление расположено в центре устройства и зажимается клеммой.

Если имеются два провода одного цвета, фазу и нейтраль можно найти с помощью тестера, индикаторной отвертки, мультиметра.

На электрической схеме должно быть указано, что обозначают L и N, но в электротехнике их несколько. На однолинейной схеме показана секция электроснабжения — тип питания, количество фаз на потребителя. Здесь рекомендуется сделать одну выемку на однофазной сети, три — на трехфазной и обозначить проводники цветом. Распределительные и защитные устройства маркируются специальными символами.

Правильная маркировка и цветовое кодирование проводников обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и мастерам «сделай сам» ориентироваться в электрической схеме.
