Как найти фазу, землю и ноль в квартирной электропроводке – PROFI.RU — За профи говорят дела

Алексей Помазов
профессиональный электромонтёр, инженер промышленного оборудования, опыт работы — 18 лет

В комментариях к статье «Что нужно знать о ремонте электропроводки» был задан вопрос о том, как в электропроводке найти ноль и землю, если провода не соответствуют традиционным цветам. На вопрос отвечает специалист по электромонтажу, эксперт PROFI.RU.

Согласно правилам устройства электроустановок (ПУЭ, главный документ всех электриков) — электропровода разного назначения должны иметь отличающуюся по цвету маркировку. И если проводку в вашей квартире делал грамотный специалист, то, открыв разделительную коробку, вы увидите провода разного цвета.

  • Земля будет жёлтой, зелёной либо жёлто-зелёной.
  • Ноль будет синим или голубым.
  • Фазе досталась самая богатая палитра, она бывает серой и красной, розовой и бирюзовой, оранжевой и фиолетовой, но чаще всего — коричневой, чёрной или белой.

Но иногда домашнего мастера ждёт неприятный сюрприз в виде проводов одного цвета. Или того хуже — от щитка до квартиры тянутся провода одного цвета, а внутри помещения — другого. Как разобраться в хитросплетении проводов?

Правильнее всего пригласить квалифицированного электрика, электричество — штука коварная и опасная. Но если вы совершенно уверены в своей осторожности и аккуратности, действуйте!

Ищем фазу

Первым делом отключите подачу тока в квартиру на электрощите. Все переключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотняющую рамку и раскрутив розетку.

Отсоединив провода от розетки, обязательно разведите их в разные стороны.

После этого можно освободить провода от изоляции и, подав в квартиру напряжение, приступить к поиску фазы при помощи индикаторной отвёртки. Держите инструмент только за защитный корпус, расположив указательный палец на металлическом конце рукоятки. Поочерёдно прикоснитесь жалом отвёртки к проводам. Фаза — тот, на котором загорится индикатор. Если провод двухжильный, этого достаточно: второй проводник — это ноль. В случае трёхжильного придётся продолжить изыскания при помощи мультиметра.

В поиске земли

Мультиметр — это комбинированный электроизмерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Нужно включить мультиметр на измерение переменного напряжения в диапазоне выше 220 вольт. Одним из щупов прибора прикасаемся к найденной ранее фазе, другим — сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев. 220 вольт соответствует нулю, при прикосновении к земле значение будет меньше.

Кстати, при помощи мультиметра можно определить и фазу. Диапазон измерения будет тот же — выше 220 вольт. Щупом, который тянется от гнезда с маркировкой V, поочерёдно прикасаемся к проводам. Фаза просигнализирует о себе показателем 8–15 вольт, а ноль — нулём на шкале прибора.

Как определить провод заземления

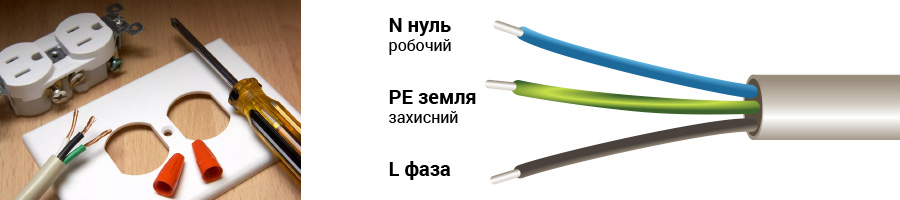

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

Обозначения и расшифровка

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line).

Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему.

В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ.

Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками.

Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN).

В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как самому определить фазу, ноль и заземление?

Смотрите также обзоры и статьи:

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

  • фаза отмечена черным, белым или коричневым цветами;
  • нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
  • а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т.п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов. Согласно нему в жилых квартирах:

  • синий или сине-белый провод – это ноль,
  • желто-зеленый – земля;
  • все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки. В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу. Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры - универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение. Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров. Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

  • Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного - максимум 1,2%.
  • Возможность измерять переменное значение тока,
  • Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
  • Эргономический дизайн и большой мультифункциональный экран.
  • Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины. Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т.е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как определить фазу, ноль и заземление

Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.

Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.

Безопасность прежде всего!

Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.

Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!

При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

Как определить ноль и фазу индикаторной отверткой

Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.

Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.

Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.

Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.

Как определить фазу и ноль мультиметром

Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.

Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока "~", а предел измерения устанавливаем выше предполагаемого напряжения в сети. Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований. Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.

В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!

Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т. к. может причинить серьезный ущерб и нанести травмы.

Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.

Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.

Как определить заземление

Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.

Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.

В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.

В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:

  1. Отключить всех потребителей электроэнергии на исследуемом участке цепи.
  2. В щитке определить, где находится сдвоенный УЗО на ввод.
  3. Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
  4. Отключить это УЗО.
  5. Аккуратно отсоединить нуль от УЗО на время исследования.
  6. Включить защитное устройство.
  7. Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
  8. Промаркировать проводники по установленным данным.
  9. Произвести повторное подключение нуля к УЗО.

Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.

Оцените новость:

Как проверить заземление в розетке мультиметром, как найти фазу и ноль

В старых домах еще сохранились двухклеммные розетки. В этом случае проверить устройство можно просто с помощью тестера фазы. Нужно взять тестер (индикаторную отвертку), вставить его в любой разъем розетки. Приложить палец к металлическому колпачку на рукоятке. Когда неоновая лампочка загорится, она тем самым покажет «фазу». Вторая клемма должна быть нулевой. Но так случается не всегда.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению.

Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

  • прибор показывает 220 V, значит контакт фазовый;
  • если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Как отличить ноль от заземления в электропроводке: 6 способов

Современная электропроводка выполняется при помощи трёх проводов - фазного, нулевого и заземления и при проведении монтажных или ремонтных важно не перепутать эти проводники.

Несмотря на то, что большинство электроприборов работают одинаково при подключении по схемам фаза-ноль и фаза-земля, во многих ситуациях это имеет решающее значение, поэтому важно знать, как отличить ноль от заземления.

Если фазный провод легко определить фазоуказателем или индикаторной отвёрткой, то нейтраль и заземление по отношению к фазе идентичны и для определения назначения проводов необходимо использовать специальные методы.

Чем отличается ноль от заземления по предназначению

Электропроводка в современных домах выполняется по трёхпроводной схеме, в которой имеются два проводника с нулевым потенциалом по отношению к заземлённым конструкциям и 220В по отношению к фазе. Поэтому создаётся впечатление, что они являются взаимозаменяемыми, но это не так.

Главное, чем отличается ноль от заземления - это функцией этих проводников:

  • Нейтраль (ноль). На схемах обозначается "N" и обеспечивает наличие напряжения в розетках и клеммах электроприборов.
  • Заземление (земля). Обозначается "РЕ" и необходим для подключения металлических деталей аппаратов к контуру заземления.
Информация! В кабелях большого сечения, например вводных, заземляющий проводник имеет меньшее сечение, чем нулевой и фазный.

Можно ли использовать ноль вместо заземления

В современных домах используется система электроснабжения TN. По этой схеме заземляется нейтраль питающего трансформатора и по нулевому проводу текут уравнительные токи. Поэтому между нулём в электропроводке и заземлёнными элементами конструкции, например, водопроводом, всегда есть какой-то потенциал.

Как правило, он составляет всего несколько вольт, но в сельской местности при большой протяжённости линий электропередач этот потенциал может достигать 30-40 В, что достаточно чувствительно при прикосновении, а в сырых помещениях опасно для здоровья и жизни.

Ещё более опасной является ситуация обрыва нейтрального проводника на участке между зданием и питающим трансформатором. При этом на нулевой клемме и подключённой к ней заземляющим

  • Питание жилых домов осуществляется по четырёхпроводной (пятипроводной с заземлением) схеме. В этой системе электроснабжения нейтральный провод N (PEN) за счёт уравнительных токов обеспечивает постоянное напряжение в розетке. При его обрыве напряжение в розетке может колебаться в диапазоне 0-380В, а на нейтральной клемме повышаться до 220В.
  • Для питания электроприборов они должны быть подключены сразу к двум клеммам - нулевой и фазной. При обрыве нейтрали соответствующий контакт в розетке и присоединённый к нему участок электропроводки через включённый аппарат окажется подключённым к фазному проводу.

Поэтому на вопрос "можно ли заземление кинуть на ноль" ответ однозначный - НЕЛЬЗЯ. Такое подключение защитит от поражения электрическим током при повреждении изоляции электроприбора, но является опасным для жизни в случае обрыва нейтрали.

Информация! Использовать заземляющий проводник вместо нулевого допускается только в схеме электропитания TN-C, в которой разделение провода PEN на PE и N происходит в электрощите. В настоящее время эта схема не используется из-за повышенной опасности.

Способы отличить нулевой провод от заземляющего

Существуют разные способы отличить нейтраль от заземления. Некоторые из них являются простыми, другие более сложные, поэтому метод определения выбирается в зависимости от конкретной ситуации.

1. Цветовая маркировка проводов

Цвет оболочки проводов кабеле выбирается не произвольно, а согласно определённым правилам, указанным в ГОСТе 31947-2012 п.5.2.1.6. При уверенности, что при монтаже были соблюдены эти правила, самым простым способом узнать назначение проводника является определение его по цвету изоляции:

Этот способ применим для электропроводки, выполненной после 2012 года.

2. С помощью мультиметра

Более сложным является метод поиска заземляющего проводника при помощи мультиметра. Он основан на том, что по нейтральному проводу протекает уравнительный ток и поэтому на нулевой клемме имеется небольшой потенциал относительно заземления.

Для поиска нулевого провода мультиметром необходимо иметь доступ к электрощитку или правильно подключённой розетке:

  1. 1. при помощи индикаторной отвёртки в электрощитке определяется фазная клемма;
  2. 2. мультиметром измеряется напряжение между клеммами фаза-ноль и фаза-земля, полученные значения записываются;
  3. 3. операции повторяются в переходной или монтажной коробке;
  4. 4. полученные значения сравниваются с записанными.

Этот способ, как отличить ноль от заземления, можно использовать в новой пятипроводной системе электроснабжения TN-S. В более старых четырёхпроводных схемах заземления TN-C-S здание с нейтралью трансформатора соединяется проводом PEN, разделение которого на РЕ и N производится вводном щитке в доме, поэтому показания мультиметра будут одинаковыми в обоих случаях.

3. Отсоединение проводов в щите

Этот метод можно использовать в любых схемах электроснабжения, а для его реализации достаточно индикатора напряжения с двумя щупами, даже старого советского ПИН-90:

  1. 1. отключается вводной автомат в электрощитке;
  2. 2. от заземляющей шины отсоединяются провода;
  3. 3. включается автоматический выключатель;
  4. 4. в распределительной или монтажной коробке индикатором производится поиск двух проводников, напряжение между которыми составит 220В.

Оставшийся проводник является заземляющим.

4. Дифференциальный ток (УЗО, дифавтомат)

Ещё один вариант, как отличить ноль от заземления, предполагает наличие в щите дифференциальной защиты с уставкой 10-30 мА. Эти приборы производят сравнение силы тока, протекающего по нулевому и фазному проводам и отключаются при нарушении равенства.

Для поиска заземляющего проводника необходимо к проверяемому кабелю подключается электроприбор, например, лампа, мощностью более 10 Вт. Если при включении происходит срабатывание защиты, значит, вместо нулевого провода используется заземление.

Важно! Перед началом работ необходимо проверить исправность УЗО нажатием кнопки "ТЕСТ".

5. Заземляющий контакт в розетке

При наличии доступа к внутренней части щитка, заведомо правильно подключённой розетке или заземлённым конструкциям (в том числе к водопроводным трубам) можно воспользоваться методом измерения сопротивления:

  • 1. Отключить автоматический выключатель, разрывающий оба провода - фазный и нулевой. Если линия отключается однополюсным автоматом, то необходимо выключить вышестоящий разъединитель.
  • 2. Омметром последовательно измерить сопротивление между заземлёнными элементами и проверяемым кабелем. Оно будет незначительным при подключении к заземляющему проводнику и не менее 1мОм при соединении с нулевым или фазным проводом.

Важно! Результаты измерения будут корректными только при исправной изоляции всех включённых в сеть электроприборов.

6. Токоизмерительные клещи

Если все приборы подключены правильно, а необходимо найти заземляющий провод в распаечной коробке, например, для присоединения дополнительной линии, можно воспользоваться токоизмерительными клещами. Этот прибор позволяет измерять силу тока, протекающего по проводу, не разрезая его.

Для этого необходимо включить электроприборы, подключенные после коробки и измерить ток в проводах. Так как питание осуществляется по нулевому и фазному проводникам, в заземляющем проводе ток будет отсутствовать.

Что будет если перепутать ноль и «землю»

Некоторые неопытные электромонтёры спрашивают - что будет, если перепутать ноль с землёй? Напряжение в розетке не поменяется, может быть, подключение этих проводов не имеет значения?

Это не совсем так, неправильное подключение может привести к ряду негативных последствий:

  • Ошибочное срабатывание УЗО и дифавтоматов. Для корректной работы этих устройств необходимо протекание электрического тока по нулевому и фазному проводнику. При подключении вместо нуля заземления ток через защитное устройство пройдёт только по фазному проводу, что приведёт к срабатыванию защиты.
  • Вместо защитного заземления электроприборов будет использоваться защитное зануление. Такая схема предохраняет от поражения электрическим током до тех пор, пока исправен кабель, соединяющий приборы с заземлённой нейтралью питающего трансформатора. При его обрыве корпус электроприборов окажется под напряжением, что станет причиной электротравмы.
  • При отсутствии соединения заземления с трансформаторной подстанцией и монтажом отдельного контура заземления использование его в качестве нулевого проводника приведёт к быстрому выходу контура из строя из-за электрокоррозии.
  • Будет нарушена цветовая маркировка проводов, что затруднит в дальнейшем ремонт и модернизацию электропроводки.

Вывод

Все вышеперечисленные способы можно использовать только при отсутствии в распределительной коробке подключения светильников. Они усложняют схему соединения проводов и к трём проводам добавляются дополнительные, поэтому перед началом работ их необходимо найти, пометить и не учитывать при поиске нулевого и заземляющего проводников.

В любом случае эту работу необходимо выполнить из-за того, что неправильное соединение ноля и заземления может привести к негативным последствиям и выходу из строя электропроводки.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ И ЗАЗЕМЛЕНИЕ? | Сам себе Мастер

При ремонте электрики в квартире: при замене розеток и выключателей, приборов освещения и прочее необходимо определить фазу и ноль электропроводки. Это не так сложно как может показаться изначально. Рассмотрим несколько способов.

СЛУЧАЙ №1 – В КВАРТИРНОЙ ПРОВОДКЕ ДВА ПРОВОДА

Необходимо определить - где фаза, а где ноль. Используем пробник (индикаторную отвертку).

Последовательность наших действий:

  • Обесточить провода, для этого отключаем автомат, который питает эту линию электропроводки.
  • Зачистить провода (снять изоляцию) на 1-2 см и развести их в разные стороны, чтобы при подаче на линию напряжения эти провода не соприкоснулись, и не произошло короткое замыкание.
  • Включить обратно автомат.
  • Взять пробник за рукоятку и прикоснуться указательным пальцем этой же руки к металлической части в основании (торце) рукоятки.

ВНИМАНИЕ!

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ БРАТЬ ПРОБНИК НИЖЕ РУКОЯТКИ (ЗА РАБОЧУЮ ЧАСТЬ).

  • Поднести пробник к одному из двух проводов и прикоснуться его рабочей частью инструмента (палец остается на металлической части в основании рукоятки!).
  • Если лампа пробника (индикаторной отвертки) загорелась, то это значит провод фазный. Соответственно другой провод – это ноль.
  • Если лампа не загорелась, то провод нулевой, а другой провод соответственно – это фаза.

Найти фазу можно с помощью мультиметром. Для этого нужно:

  • Выбрать на мультиметре диапазон измерения переменного напряжения выше 220 В.
  • Подключить два щупа в гнездо «COM» и в гнездо «V»
  • Взять щуп, подключенный в гнездо «V» и прикасаемся им к проводам.
  • Если прикоснулись к фазе, то мультиметр покажет небольшое значение – около 8 – 15В
  • Если прикоснулись к нулю, то показания мультиметра будут нулевые.

СЛУЧАЙ №2 – В КВАРТИРНОЙ ПРОВОДКЕ ТРИ ПРОВОДА.

Бывают жилые помещения, в которых проводка состоит из трех проводов, здесь мы имеем дело с фазой, нулем и заземлением. Как найти фазу мы рассматривали в предыдущих случаях. Для определения нуля и заземления нам нужно воспользоваться мультиметром. Для этого нужно:

  • Выбрать на мультиметре диапазон измерения переменного напряжения выше 220 В.
  • Подключить два щупа в гнездо «» и в гнездо «»
  • Взять щупы мультиметра и касаемся одним фазы, а другим к одному из определяемых проводов. Определяем значение напряжения. Потом оставляем один из щупов на фазе, а другим касаемся к второму из определяемых проводов. Опять определяем значение напряжения.
  • При прикосновении одного щупа к фазе, другого к нулю будет зафиксировано значение равное напряжению бытовой электросети, т.е. примерно 220 В
  • При прикосновении одного щупа к фазе, другого к заземляющему проводу зафиксированное значение напряжения будет меньше, чем предыдущее

КАК ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ И ПРОВОД ЗАЗЕМЛЕНИЯ ПО ЦВЕТУ ИЗОЛЯЦИИ

Если Вы уверены в том, что проводка в Вашем доме сделана по всем правилам, так сказать «по феншую», то фазу, ноль и заземление можно определить по цвету проводов.

  • Провод ФАЗЫ – бывает белым, черным или коричневым
  • Провод НОЛЬ – бывает голубым или синим
  • Провод ЗАЗЕМЛЕНИЯ – имеет двухцветную окраску (как правило, желто-зеленую)

Чтобы удостоверится в правильности всего подключения нужно посредством визуального осмотра осмотреть соответствие цветов изоляции не только в щитке, но и во всех распределительных коробках.

ОБЯЗАТЕЛЬНО СТАВЬТЕ ПАЛЬЦЫ ВВЕРХ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ!!!

Советы по электрическому подключению: что является горячим, нейтральным и заземленным

Перед тем, как приступить к выполнению любого проекта или усовершенствования вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Электропроводка - это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как по проводке можно транспортировать электричество?

Ответ становится яснее, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная.Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электрическую безопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric разработала направляющую для проводов под напряжением, нейтрали и заземления. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи энергии в цепь.Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.

Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не касайтесь горячей проволоки, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализировал начало цепи, должен быть другой провод для замыкания цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество. Кроме того, это предотвращает возникновение неисправного или избыточного тока в вашей розетке.

Нейтральные провода обозначаются белым или серым корпусом. Хотя они не всегда могут пропускать электрический ток, с ними следует обращаться так же осторожно, как с горячей проволокой.

Провод заземления

Итак, если горячая и нейтраль уже используются для создания цепи, какая роль остается? Ответ - конечно же безопасность! Провод заземления действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не пропускает ток.Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его к земле.

Заземляющий провод легко узнать по зеленому корпусу. Но не во всех домах он может быть. Хотя это требование NEC для новых домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме провод заземления, проверьте свои розетки. Если у ваших розеток три контакта, значит, в вашем доме есть заземляющий провод.Если выводов только два, заземляющий провод использовать нельзя. В последнем случае мы рекомендуем проконсультироваться с Roman Electric, чтобы определить, можно ли в вашем доме установить новый провод заземления.

Заходите на сайт Roman Electric, чтобы получить больше советов по электромонтажу! И обращайтесь к нам за доступными и качественными услугами по электромонтажу и ремонту. Позвоните нам по телефону 414-771-5400, чтобы связаться с ведущими специалистами по электрике Милуоки.

Ссылки по теме:

Простое электрическое заземление - Ель

Модернизируйте розетку с двумя зубцами новым GFCI - The Spruce

Какие цвета используются для заземляющих проводов?

При работе с электрическими системами важно знать, что представляет собой каждый из разных проводов, чтобы вы могли оставаться в безопасности.В большинстве систем будет три отдельных провода, каждый из которых разного цвета. Провода в этих схемах - это горячий провод, отрицательный провод и заземляющий провод. Заземляющий провод часто бывает тем, о чем люди меньше всего знают. Хотя заземляющий провод не требуется для работы, он снижает риск поражения электрическим током и поддерживает стабильный электрический ток. Если в электрической системе наблюдается выброс дополнительной энергии из-за удара молнии, неисправности устройства или по любой другой причине, заземляющий провод обеспечивает безопасное распределение этой энергии.Свое название провод получил благодаря тому факту, что эти провода часто ведут прямо в землю, где электричество безопасно рассеивается. Однако во многих современных системах провод просто подключается обратно к монтажной коробке, чтобы ток мог вернуться в систему.

Как определить провод заземления

В системах, которые следуют стандартным методам подключения, вы обнаружите, что провод будет одного из нескольких разных цветов в зависимости от типа системы. Стандарты цвета для заземляющих проводов следующие:

  • Зеленый - В США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными.
  • Зеленый и желтый - В некоторых системах используется зеленый провод с желтой полосой для заземления.
  • Bare - Если провод изначально не зеленый, это может быть просто голый медный провод.

Когда вы подключаете провода в системе, важно подключать заземляющий провод только к другому заземляющему проводу или непосредственно к земле. Никогда не допускайте соприкосновения заземляющего провода с оголенным горячим или нейтральным проводом, иначе ток будет двигаться по альтернативному пути, что может вызвать проблемы с питанием устройства.

Заземляющий провод горячий?

Когда система работает нормально, через провод заземления не будет проходить электрический ток. Этот провод используется только в случае какой-либо неисправности. Однако никогда не следует предполагать, что к проводу можно безопасно прикасаться, если вы не предприняли соответствующие меры для его отключения от любого источника электроэнергии. Этот провод может оказаться под напряжением в любой момент, когда он подключен к системе под напряжением.

Похожие вопросы

Дополнительные ресурсы

Как проверить заземляющий провод с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.Спасибо вам всем!

Заземление означает соединение с землей, которое действует как зарядный порт. Обычно заземляющий провод предлагает путь к земле, который не зависит от обычного пути прохождения тока в любом электрическом приборе. Стандартные электрические правила требуют заземления системы; в старых домах может не быть заземления.

Чтобы проверить, правильно ли заземлены ваши провода, вы должны подключить провода от лампочки к выходным портам и проверить, загорится ли она.Для дальнейших тестов вы можете рассмотреть возможность использования мультиметра; это даст правильное чтение. Поэтому о том, как проверить заземляющий провод мультиметром, мы и поговорим в этой статье.

Что такое заземление?

Заземление, также известное как заземление, - это процесс, при котором разряженное электричество из любой розетки или прибора передается в землю, а не кому-то, кто случайно коснулся неисправного провода. Заземление является важным способом защиты от поражения электрическим током при отключении электричества.

Этапы проверки заземляющего провода мультиметром

Шаг 1: Установите тип напряжения

Убедитесь, что ваш мультиметр настроен на измерение переменного напряжения. Мультиметры идеально подходят для тестирования различных электрических компонентов от тока до напряжения и сопротивления. При использовании аналогового мультиметра следует повернуть циферблат на букву V с волнистыми линиями.

Однако для цифрового мультиметра маневрируйте в настройках, пока не наткнетесь на переменное напряжение. Как только вы его найдете, выберите максимальное значение отсечки для напряжения на вашем цифровом мультиметре.Сделав это, вы сможете получить наиболее точные показания. Для мультиметров без значений отсечки вам следует установить значение напряжения переменного тока и приступить к тестированию.

Шаг 2: Подключите провода

На вашем мультиметре два щупа разного цвета; красный и черный. На конце красного провода подсоедините его к порту мультиметра, помеченному знаком Ω, V или +, тогда как черный провод должен быть подключен к порту, помеченному - или COM. Всегда следует избегать замены этих выводов местами, поскольку это может привести к короткому замыканию мультиметра.Кроме того, во избежание поражения электрическим током при использовании мультиметра всегда следует избегать использования проводов с трещинами, оголенными проводами или повреждениями.

Шаг 3. Проверьте чтение

Вы должны снимать показания, пока выводы находятся в активном порте и нейтральном порте розетки. Убедитесь, что вы держите провода на изоляционной обертке вокруг них, чтобы избежать ударов во время работы. Возьмите конец красного зонда и вставьте его в порт нейтрали вашей розетки; обычно это меньший порт.Возьмите черный зонд и вставьте его в рабочий порт; это самый большой и длинный порт в вашей торговой точке. Как только это будет сделано, проверьте показания напряжения на мультиметре, а затем запишите их.

Было бы полезно, если бы вы начали с тестирования мультиметра на работающей розетке, чтобы вы могли определить, какими должны быть нормальные показания. Однако порты, к которым вы подключаете зонды, могут отличаться в зависимости от используемой вилки.

Шаг 4: Анализ и запись

Вам следует подумать о проверке напряжения, когда вы вставляете щупы, которые вставляются в порты заземления и под напряжением.Из порта нейтрали выньте красный зонд и осторожно поместите его в порт заземления; Обычно это U-образное или круглое отверстие в нижней или верхней части выпускного отверстия. Проверьте показания мультиметра и посмотрите, сколько вольт проходит между ними. Вы должны записать свое чтение, чтобы можно было сравнить.

Если ваш дом оборудован заземлением, показания должны быть равными или в пределах 5 вольт по сравнению с вашим первым показанием. Более того, когда показание между портом под напряжением и портом заземления близко к 0, ваша розетка не имеет заземления.Это указывает на то, что ваш дом не подключен и не оборудован заземлением.

Шаг 5: Сравните показания

Проверьте напряжение между портом заземления и портом нейтрали розетки. Для этого вам нужно будет поместить красный щуп в нейтральный слот, а черный щуп - в порт заземления. На вашем мультиметре будет небольшое количество вольт; сравните это с предыдущими показаниями, которые вы сделали. Вы также должны записать третье показание, чтобы понять количество электричества, которое проходит между портами.Если в вашем доме нет заземления, нет необходимости проверять нейтраль и заземляющие порты.

Шаг 6: Расчеты

Рассчитайте общую утечку из вашей розетки и проверьте, не ниже ли она 2 В. Утечка - это общее количество вольт, которое передается от порта заземления к розетке. Затем вы должны вычесть ваше первое чтение, которое было живым до нейтрального, из вашего второго чтения, которое было живым для землянина.

Как только вы решите эту проблему, вам следует просуммировать количество вольт от третьего показания, которое было нейтральным по отношению к заземлению.Если результат выше 2 В, возможно, неисправен провод заземления. В противном случае ваша розетка будет безопасна для использования. Если у вас неисправный провод заземления, лучше всего обратиться к лицензированному электрику, чтобы он приехал и оценил всю вашу электрическую систему и диагностировал проблему.

Вы можете использовать лампочку для проверки заземления в розетке. Для этого вкрутите 100-ваттную лампочку в цоколь и два провода подключите к лампе. Возьмите примерно по ½ дюйма или 1,3 см от конца каждого провода на основании.

Как только это будет сделано, вставьте провода снизу в нейронные и токоведущие порты в розетке. Убедитесь, что кабели подключены к порту заземления и порту под напряжением, чтобы увидеть, загорится ли ваша лампочка. Если ваша лампочка не загорается, это означает, что ваша розетка не имеет заземления.

Заключение

Обычно правильно сделанный провод заземления разряжает электричество от таких вещей, как неисправный провод, и передает его непосредственно на землю. Если заземляющий провод не проложен соответствующим образом, в случае случайного электрического разряда электричество пройдет через кого-нибудь.Вот почему важно иметь хорошо заземленный дом.

Диагностика проблем с питанием на розетке

Измеряя напряжение горячей нейтрали, напряжение нейтраль-земля и напряжение горячей земли, вы уже на пути к ответу на следующие вопросы:

  • Неправильно ли подключена розетка?
  • Ответвленная цепь слишком нагружена?
  • Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Эти три измерения, выполненные быстро в одной розетке, дают вам четкое представление об электроснабжении здания.

Проверка трехслотовой розетки на полярность заземления

Неправильно подключенные розетки не редкость. Розетка с тремя гнездами имеет горячий гнездо (короткое), нейтральное гнездо (длинное) и гнездо заземления (U-образное). Перепутаны ли полярность горячего (черного) и нейтрального (белого) проводов? Нейтральный и заземляющий (зеленый) провода перепутаны местами или закорочены?

Эти условия могут долгое время оставаться незамеченными. Многие нагрузки не чувствительны к полярности - им все равно, поменяли ли местами горячую и нейтральную полярность.С другой стороны, чувствительные электронные нагрузки, такие как компьютерное оборудование и приборы, заботятся о чистом заземлении (заземлении без напряжения и без токов холостого хода). Одна перевернутая нейтраль и земля могут поставить под угрозу всю систему заземления.

Итак, что вы нашли?

Горячая нейтраль - это напряжение нагрузки. Напряжение должно быть около 120 В (обычно от 115 до 125 В). Вы измеряете точно 118,5 В.

  • Нейтральное заземление - это падение напряжения (также называемое ИК-падением), вызванное током нагрузки, протекающим через полное сопротивление белого провода.Допустим, вы измеряете 1,5 В.
  • Горячую землю можно рассматривать как источник напряжения на розетке. Вы читаете 120,0 В. Вы заметили, что горячая земля выше, чем горячая нейтраль. Фактически, горячее заземление равно сумме напряжений между горячей нейтралью и нейтралью-землей.

Нормальные ли эти показания? Правильно ли подключена розетка?

Как определить неправильное подключение розеток

Чаще всего неправильное подключение происходит, если переключаются горячая и нейтральная проводка или если нейтраль и земля переключаются или закорочены.Как вы определяете эти условия?

  1. Измерение горячей нейтрали само по себе не говорит вам, были ли они переключены. Вы должны измерить нейтральную или горячую землю. Если напряжение между нейтралью и землей составляет около 120 В, а напряжение горячего заземления составляет несколько вольт или меньше, значит, переключение между нейтралью и нейтралью выполнено наоборот.
  2. В условиях нагрузки должно быть некоторое напряжение нейтраль-земля - ​​обычно 2 В или чуть меньше. Если напряжение нейтраль-земля равно 0 В - опять же при условии наличия нагрузки в цепи - проверьте, есть ли случайное или преднамеренное соединение нейтраль-земля в розетке.
  3. Чтобы проверить, переключены ли нейтраль и земля, измерьте горячую нейтраль и горячую землю под нагрузкой. Горячая земля должна быть больше, чем горячая нейтраль. Чем больше нагрузка, тем больше разница. Если напряжение горячей нейтрали, измеренное с нагрузкой в ​​цепи, больше, чем напряжение горячей земли, то нейтраль и земля переключаются. Это потенциальная угроза безопасности, и состояние следует немедленно устранить.

Показание горячего заземления должно быть наивысшим из трех. В цепи заземления в нормальных, нормальных условиях не должно быть тока и, следовательно, на ней не должно падать ИК-излучение.Вы можете думать о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключен к нейтрали. На конце заземляющей розетки, где производится измерение, заземление не подключено ни к какому источнику напряжения (опять же, при условии отсутствия неисправности). Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения. Когда нагрузка подключена, напряжение источника розетки с горячей землей должно быть суммой напряжения горячей нейтрали (напряжения на нагрузке) и напряжения нейтрали-земли (падение напряжения на нейтрали на всем пути обратно к ее значению). подключение к цепи заземления).

Связанные ресурсы

Определение проводов на вашем старом коммутаторе - отличная поддержка

Рассмотрение того, как подключен ваш существующий выключатель света, может помочь вам определить, какой провод какой в ​​вашей настенной коробке. После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. Мы пометили провода на рисунках ниже, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода - это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant. Brilliant может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть.Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании. Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации.В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» на Brilliant Control.

Провод нагрузки: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой - «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control.Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многосторонней конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно он подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или определенными диммерными переключателями. Обычно это белый провод. Если он не подключен к вашему старому коммутатору, поищите пучок белых проводов, связанных вместе в задней части настенной коробки.Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда располагаются парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю. Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Нагрузка на провод». При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, обозначенные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя Изображение 1 Изображение 2

Lutron Maestro

3-ходовая модель и конфигурация

Lutron Diva

3-ходовая модель и конфигурация

Рокер Lutron

3-ходовая модель и конфигурация

LeGrand

3-ходовая модель и конфигурация

Рокер Lutron

4-ходовая модель и конфигурация

Интеллектуальный коммутатор

проводка - В выключателе света, как я могу определить, действительно ли черный провод горячий, а белый провод действительно нейтральный?

Это те цвета, которые идут в комплекте с кабелем! Больше ничего не читай.

Вы видите черный и белый, потому что это цвета, которые встроены во все кабели (кроме кабеля с третьим проводом, то есть красного).

Новички очень часто пытаются присвоить цветам значения . Это почти безнадежное дело. Цвет имеет значение только тогда, когда вы перекрашиваете цветной лентой . В противном случае это мало что вам скажет. Вот что мы знаем:

  • Зеленый, желто-зеленый и голый - это всегда . Заземление оборудования.Полная остановка.

  • Белый цвет сначала присваивается нейтральному, если его нет, он присваивается всегда горячему, а если ни один из них не присутствует, то это собачий завтрак. Вау, это не очень помогло, не так ли?

Во всяком случае, эту работу выполнил клавесинист

Когда белый цвет используется для ненейтрального, обычно это только 1 кабель в коробке, а очень редко 2 из 3+ кабелей. Когда у 3+ кабелей все белые соединяются, это означает, что белый на самом деле нейтрален - или, по крайней мере, тот же самый цвет.

Другой закон - ну, почти везде - это то, что вы включаете "горячий" провод, поэтому, когда выключатель выключен, лампа инертна / безопасна. Так что обычно черные (ну небелые) провода идут на выключатель. Здесь это было сделано задом наперед! Что именно это означает, мы не знаем. Либо

  • Только в этой распределительной коробке установщик решил переключить нейтральный провод, но белый по-прежнему нейтральный, а черный все еще горячий. Или ...

  • Теория клавесинистов: человек использовал белый цвет для горячего (и черный для нейтрального) на протяжении всей цепи, ремонта или дома .

Какой? Вот что требует расследования. Вот почему ThreePhaseEel хотел бы заглянуть внутрь панели - или, по крайней мере, подтвердить, что белый цвет к земле близок к 0 вольт.

Если все остальное в доме исправно, то отремонтировать это несложное дело.

  • Обратите внимание на соло-белый цвет, исходящий от переключателя. Его черный партнер должен быть горячим, поэтому используйте красную ленту или термоусадочную трубку, чтобы пометить его красным. (красный предпочтительнее для горячего включения; это не требование Кодекса, но упрощает подключение, особенно для новичков).
  • Снимите выключатель.
  • Пометьте белую косичку черным (обязательно, чтобы что-то пометить; черный предпочтителен для всегда горячего).
  • Коммутатор получает черный пигтейл и красный провод.
  • Все нейтралы идут вместе.
  • Все всегда горячие идут вместе. (т.е. немаркированные черные и провода с новой маркировкой в ​​черном цвете).

* Что вообще означает «горячий / нейтральный», если это питание переменного тока? Нейтраль - это фаза, которая подключена к системе заземления, так что (в идеале) это напряжение близко к естественному заземлению.Прикосновение к нейтральному и водопроводному крану обычно безвредно.

3 шага, чтобы проверить, есть ли в вашем доме провод заземления

Очень важно, чтобы ваша электрическая проводка была заземлена. Учитывая, что электричество следует по пути наименьшего сопротивления, при слишком большом питании без заземляющего провода электричество может попасть прямо в вашу бытовую технику, электронику и даже в вас. Это может привести к смерти от электрического тока, что может иметь трагические последствия. К сожалению, поражение электрическим током - частая причина смерти, на которую приходится более половины смертей в строительной отрасли и среди домовладельцев.

Помимо защиты от перегрузки, которая является очень хорошей причиной инвестировать в заземление, выбор этого варианта поможет вам направить электричество. Заземление проводов в вашем доме позволит электричеству безопасно и эффективно проходить через систему. Кроме того, заземление помогает стабилизировать уровни напряжения, поэтому вам не придется сталкиваться с перегрузками, связанными с электричеством.

При заземлении электропроводки дома к электрической системе прикрепляется провод, прочно закопанный в землю, так что электричеству есть место для выхода.К сожалению, в старых домах, построенных до 1990-х годов, нет заземления, поскольку этот стандарт был введен и соблюдался в конце 80-х годов. Но вы легко можете это проверить. Это делается с помощью тестера цепей. И вот несколько шагов, которые вам нужно выполнить.

Шаг 1. Проверьте свои торговые точки

Обычно розетки в вашем доме расскажут вам о многом. И некоторые из них связаны с проводом заземления и электричеством. Чтобы проверить, заземлены ли электрические провода в вашем доме, вам нужно посмотреть на розетки в доме.Вам нужно определить, есть ли у вас розетки с двумя или тремя контактами. Это важная деталь, потому что это первый признак заземления.

Розетка с тремя контактами имеет узкую щель, большую и U-образную. П-образный паз - заземляющий элемент. Так что, если у вас есть трехконтактная розетка, скорее всего, в вашем доме есть заземление. Однако вам все равно нужно проверить несколько дополнительных элементов, чтобы быть уверенным.

Во многих случаях люди заменяют двухконтактные розетки на трехконтактные, даже если нет заземляющей проводки.Лучший способ узнать об этом - на вашей электрической панели. Зеленых проводов или оголенных проводов должно быть столько же, сколько и белых проводов.

Шаг 2. Проверьте розетку

Чтобы проверить розетку, вам понадобится мультиметр. Вы должны иметь возможность вставить один из выводов тестера в меньшее отверстие с прорезью, а другой большой, который является нейтральным, чтобы показывать 120 вольт.

Затем вставьте другой провод из меньшего отверстия в U-образное отверстие (или клемму заземления), и он также должен показывать 120 вольт.Если у вас есть напряжение от горячего к земле, оно обычно заземлено.

В дополнение к мультиметру, который проверяет заземление, есть также подключенные к розетке тестеры, которые могут считывать, правильно ли подключена розетка.

Шаг 3: повторить

Даже если вы обнаружили, что одна из ваших розеток заземлена. Вы не должны просто предполагать, что все они есть. Самый безопасный способ действий - повторить описанные выше шаги и проверить каждую розетку в вашем доме.

Старые дома могли подвергаться многократному ремонту. Некоторые, возможно, вообще не выиграли от полного ремонта дома. Таким образом, могут быть части вашего дома, в которых не производилась никакая работа. Найдите время, чтобы внимательно проверить каждую розетку.

Если вы определили, что в вашем доме есть заземление, вам необходимо проверить, правильно ли это было выполнено. К сожалению, неисправное заземление - не такая уж редкость и может привести к серьезным опасностям. Вот некоторые из распространенных ошибок при заземлении.

Плохое понимание принципов удельного сопротивления и импеданса

Удельное сопротивление почвы - важный аспект любой системы заземления. При проектировании системы заземления необходимо учитывать несколько аспектов, таких как тип почвы, уровни влажности и температуры.

Считается небезопасным проектировать систему заземления на земле с высоким сопротивлением, потому что это увеличивает риск отказа оборудования и, что наиболее важно, возможность травмирования.Понимание рекомендаций по сопротивлению необходимо для создания безопасной системы заземления.

Отсутствие измерения системы заземления после установки

Очень важно измерить систему заземления после того, как она будет полностью спроектирована и установлена. Электрик должен убедиться, что отклонения не появляются, поскольку они могут вызвать более высокое сопротивление заземления, чем предполагалось изначально. Трехточечный метод - лучший способ измерить систему заземления перед ее подключением.

Неправильное использование заземляющего провода

Обратите внимание на изгибы и длину проводов - важный шаг при установке заземляющего провода или проверке всей системы. Заземляющий провод не должен быть скручен или скручен вместе, поскольку он создает пути с высоким импедансом, вызывая более высокие напряжения.

Для обеспечения безопасного электрического заземления, надежных соединений и плавных изгибов следует использовать короткие провода.

Выбор неправильного провода заземления

При выборе провода в качестве токоотвода вам нужен провод более толстого сечения.Он имеет более низкое сопротивление, что позволяет току легко достигать земли. Кроме того, размер заземляющего провода должен соответствовать номинальному току короткого замыкания системы.

Заземление - важная часть безопасной и эффективной электрической системы. Вы должны убедиться, что в вашем доме есть провода заземления и что они проложены правильно. Хотя есть несколько других методов, которые вы можете использовать, чтобы проверить, есть ли в вашем доме заземление, лучшее решение - нанять опытного электрика, который проведет за вас оценку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
