Как разобрать и отремонтировать шаровый кран

Главная

Трубы и фитинги

Как разобрать и отремонтировать шаровый кран

Шаровый кран потек? —  есть шанс его подремонтировать, но сначала нужно разобрать. Разборка шарового крана без мощного инструмента невозможна. Дело в том, что корпус собран из двух частей на резьбе, в которую заложен клей-герметик.

Чтобы сорвать резьбовой зажим, нужны тиски и не самый маленький разводной ключ. Или два мощных ключа-зажима. У отдельных производителей соединение настолько прочное, что корпус может разрушиться, но резьбовое не пойдет – такие нужно нагревать горелкой предварительно.

Из чего состоит шаровый кран – конструкция

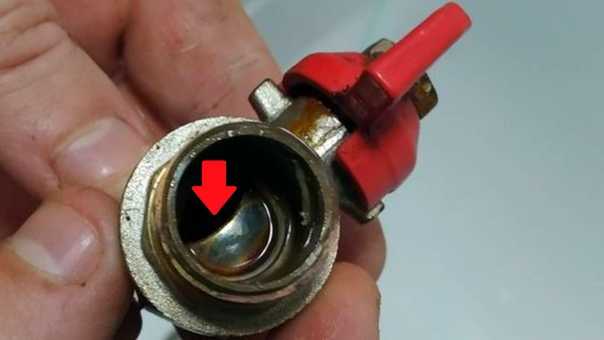

Запирающее устройство – шарик, который поворачивается в двух уплотнительных кольцах. Корпус состоит из двух частей, соединенных на резьбе. Управляет поворотом шарика – шток. Он уплотнен в корпусе колечком-уплотнителем, которое зажимается (уплотняется, придавливается и раздвигается) гаечкой (ключ на 14 или на 15), сверху устанавливается ручка, которая фиксируется гаечкой на 10 или 12.

Шаровые краны, применяемые в быту обычно муфтовые – они крепятся к трубопроводу как муфты — на резьбе, наружной или внутренней. Диаметр резьбы для наиболее массовых кранов чаще ½ или ¾ дюйма, реже 1 дюйм. Но внутреннее сечение крана при резьбе ¾ может быть и ½ — так производители экономят, предлагая в широкую магистраль узкий кран.

Материалы шаровых кранов

Эти запорные устройства могут быть изготовлены из любых материалов. Встречаются силумин и сталь низкого качества. Такие краники не подлежать никакому ремонту и довольно быстро выходят со строя.

Качественные краны сделаны из бронзы, нержавеющей стали, латуни. Причем шарик, как наиболее изнашиваемый элемент, делаутся из латуни. Проверяют материал обычно магнитом – латунь и бронза не магнитятся.



Какие поломки шаровых кранов бывают

• Протечка шарового крана по штоку. В положении «открыто» возникает подтекание из под ручки. Это довольно распространенное явление среди недорогих образцов.
• Пропускает воду, не держит. Износились, замялись уплотнения шарика, или сам шарик проржавел, прохудился… Здесь причинами могут быть и слишком длительный срок службы, и слишком абразивная среда, и просто дешевая сталь и кривая сборка, вместо нормального материала…
• Лопнул корпус крана – это обычно последствия замораживания, характерно для наружных кранов, которые зимуют без слива воды из магистралей.

Можно ли отремонтировать шаровый кран

Нужно ли ремонтировать шаровый кран?

• Если протечка по штоку, то есть шанс ее устранить просто подтянув уплотняющую гайку под ручкой. Но все же чаще протечка по штоку свидетельствует о некачественном изделии, которое скорее придется менять.
• Шаровый кран из качественных материалов дает течь… Есть смысл разобрать корпус, выбить шарик и заменить уплотнения, если найдутся в продаже…

Какая польза от поломанного шарового крана?

Если изделие действительно качественное, то его можно разобрать и сдать по частям на цвет-мет.

Правда для похода за деньгами на металлоприемку желательно разобрать хотя бы десятка два шаровых кранов. Как именно разбираются эти изделия и что с ними делают дальше – смотрите видео.

Предыдущая запись

Следующая запись

Как можно отремонтировать шаровый кран

Сегодня в квартирах устанавливают смесители разных конструкций, в том числе и краны шарового типа. Они более надежны, чем простые краны с уплотнительными прокладками, но у них время от времени случаются поломки. Осуществить ремонт шарового крана своими руками вполне возможно, хотя конструкция такого смесителя заметно отличается от привычной конструкции крана с резиновыми прокладками. Рассмотрим, в каком порядке должен осуществляться ремонт.

Практически каждый домашний мастер, имеющий минимальный опыт сантехнических работ, умеет менять прокладки в кране. В выполнении этой работы нет ничего сложного, достаточно открутить пару гаек, извлечь старую прокладку и установить на ее место новую.

Если же на кухонной мойке или в ванной установлен шаровой кран, то при выполнении ремонта своими руками этого устройства придется попотеть. Но если мастер хорошо подготовится и заранее разберется в конструкции механизма, то выполнение работы не потребует значительных усилий.

Прежде чем браться за выполнение ремонта шаровых кранов своими руками, необходимо познакомиться с устройством этого оборудования.

Конструкция шарового крана была изобретена более 100 лет назад. Но и сегодня этот элемент широко используется при устройстве водопровода и канализации. Его конструкция спроектирована так, что он способен пропускать через себя большие объемы жидкости, причем жидкость может обладать высокой температурой и подаваться с напором.

Устройство

Шаровой кран имеет довольно простое устройство, что и обеспечивает его надежность. Он состоит из корпуса и помещённого внутрь него шара, который способен поворачиваться на 90 градусов.

Шар имеет отверстие, которое при повороте под определенным углом пропускает жидкость. При закрытии крана шар поворачивается так, что отверстие смещается, благодаря чему поток воды перекрывается.

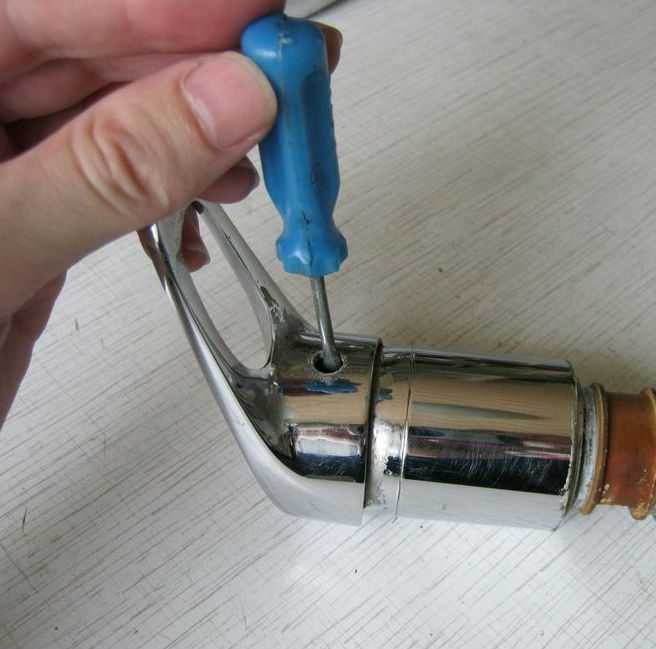

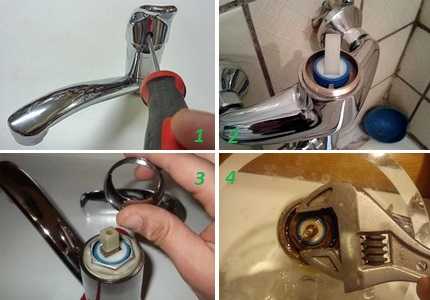

Однорычажный шаровой смеситель является наиболее простым вариантом. К нему подводится две трубы (подача холодной и горячей воды), смешивание потоков происходит внутри, после чего жидкость поступает в излив. При повороте рычага влево или вправо происходит регулировка температуры. Движением рычага вверх или вниз производится регулировка напора.

Разновидности

Шаровые краны представлены несколькими разновидностями:

• Разборные. Этот вариант является наиболее ремонтнопригодным, его устанавливают на открытых участках, к которым есть постоянный доступ. Однако разборные краны стоят дорого, поэтому их чаще используют на промышленных объектах, чем в быту.
• Цельносварные. Этот вариант оборудование применяют в котельных и на тепловых сетях. Краны имеют доступную стоимость, не требуют обслуживания. Но их нельзя отремонтировать, поэтому при выходе из строя подлежат замене.
• С плавающим шаром. В таких кранах затвор выполнен в виде шлица. При закрытом шлице шар под давлением среды смещается, перекрывая движение потока. Устройство применяется на трубопроводах диаметром не более 200 мм.
• С фиксированном шаром. В таких конструкциях шар жестко закреплен на вале. Краны с такой конструкцией стоят дорого, но зато при открывании и закрывании не приходится прикладывать значительных усилий.
• Полнопроходные. В них х диаметр проходного отверстия соответствует диаметру трубы.
• Неполнопроходные. В таких кранах диаметр проходного отверстия меньше, чем диаметр трубы, к которой он присоединяется.

04Июн

Когда пора заменить стояки водопровода?

Стояк водопровода это центральная, магистральная труба, по которой вода циркулирует в доме. Есть стояки вертикальные (в квартире или подъезде) и горизонтальные (находятся на чердаке или.. Читать дальше

10Май

Как установить бойлер с врезкой в трубу?

Сегодня человек без бойлера — исключение, а не правило. Это дешевле, удобнее, и вы становитесь сам себе Водоканал. Наличие горячей воды больше не зависит, от.. Читать дальше

20Июн

Проблемы при эксплуатации крана шаровой конструкции

Если устройство шарового крана имеет явные повреждения в виде трещин на корпусе, то кран ремонту уже не подлежит, и его нужно заменить. Данный дефект часто встречается в.. Читать дальше

ВЫЗОВ САНТЕХНИКА

+38 (063) 641-58-40

НАПИШИТЕ В FACEBOOK

Сантехник на Святошино

Эксплуатация шарового крана, установка, техническое обслуживание и ремонт

Источник изображения: xvhal



В этом блоге представлено подробное руководство по эксплуатации, установке, техническому обслуживанию и ремонту шарового крана. Если вас интересуют шаровые краны и вы используете их ежедневно, продолжайте читать.

Работа шарового крана

Источник изображения: xhval



Шаровые краны и задвижки — это два типа клапанов, которые используются в промышленности. Шаровые краны обычно используются для систем водоснабжения, а задвижки — для жидкостей и газов. Поворотные затворы и шаровые краны — это оба типа клапанов, которые можно использовать в водопроводных системах, но они имеют ключевые отличия. Два клапана регулируют поток жидкостей, газов и пара через трубу или канал.

Работа шарового крана проста и понятна: вы крутите ручку до тех пор, пока она не достигнет желаемого положения – полностью открытого или закрытого. Механизм надежный и крепкий, что делает шаровые краны надежными устройствами для всех видов применения.





Как работает шаровой кран (видео с объяснением)



Шаровые краны имеют основные компоненты, которые помогают управлять клапаном. Шток шарового клапана соединяет шар с приводом. При вращении привода шток перемещается, заставляя шар вращаться. При вращении мяч перемещается из одного положения в другое. При этом он открывает или закрывает поток жидкости через клапан.

Существует множество различных типов шаровых кранов, но все они работают по одному принципу: открытие и закрытие при приложении давления в том или ином направлении. При выборе шарового крана следует учитывать, из какого материала он изготовлен.



Выбор шарового крана



Чтобы выбрать шаровой кран, который наилучшим образом соответствует вашим потребностям, вам необходимо знать некоторые основные сведения об этом продукте. Существует множество типов шаровых кранов, из которых вы можете выбрать: цапфовый шаровой кран, плавающий шаровой кран, пневматический шаровой кран, электрический шаровой кран и другие.

Как пневматические, так и электрические шаровые краны используются для управления потоком жидкости или газа в системе. Основное различие между ними заключается в том, что пневматические шаровые краны используют для работы сжатый воздух, а электрические шаровые краны используют электричество.

Другими типами шаровых кранов являются цапфовые шаровые краны и плавающие шаровые краны. Основное различие между шаровым краном с цапфой и шаровым краном с плавающим шаром заключается в том, что в первом из них уплотнительный элемент установлен на выступе корпуса, известном как цапфа, который перемещается вместе со штоком.



как измерить размер шарового крана

Альтернативный текст: Видео, объясняющее, как измерить размер шарового крана

Коэффициенты размеров шарового крана

В некоторых случаях требуемый размер шарового крана должен быть указан на основе имеющихся на месте фитингов. Чтобы определить правильный размер клапана, вам потребуется одно из следующего:

• Внутренний диаметр шланга (ID)

Внутренний диаметр шланга (ВД) является одним из наиболее важных факторов при выборе размера шарового крана. Это связано с тем, что он будет определять, какое давление может быть приложено к вашей системе, не превышая ее максимальное рабочее давление.

• Внешний размер наружной резьбы на фитингах

Это важное соображение при выборе клапана, поскольку оно определяет, сколько места будет между фитингом и трубной резьбой внутри вашего оборудования.

Скорость потока: что это такое и как она влияет на размеры шаровых кранов

Скорость потока — это термин, используемый для описания количества материала, проходящего через трубу или канал за заданный промежуток времени. Скорость потока обычно измеряется в галлонах в минуту (GPM) или галлонах в час (GPH).

Скорость потока напрямую зависит от размера вашего шарового крана и его открытия. Чем больше отверстие, тем больше материала может пройти через него за определенный период времени. Чем меньше отверстие, тем меньше материала может пройти через него за тот же период времени.

Итак, как это повлияет на шаровые краны? Если у вас небольшая труба и вы хотите увеличить скорость потока, вам необходимо увеличить размер или отверстие шарового клапана. Если у вас есть большие трубы и вы хотите уменьшить скорость их потока, вам нужно уменьшить их размеры или отверстия.

Установка шарового крана

Установка шарового крана является важной частью любой сантехнической работы. Это один из наиболее широко используемых клапанов в жилых домах и коммерческих зданиях.

Шаровой кран открыт или закрыт: как определить

Альтернативный текст: Видео о том, как определить, закрыт или открыт шаровой кран

Когда вы открываете шаровой кран, он будет свободно вращаться, пока не достигнет своего максимального угла (обычно около 90 градусов), после чего он остановится. движется дальше и полностью перекрывает проход. Если вы попытаетесь открыть его после этого момента, он либо заклинит, либо сломается.

Шаровой кран открыт

Источник изображения: Pinterest

Существует два распространенных типа шаровых кранов: четвертьоборотные и полнооборотные. Шаровой кран на четверть оборота имеет ручку, которая поворачивается на 90 градусов или на четверть окружности. Этот тип клапана обычно используется на смесителях. Полноповоротный шаровой кран требует поворота ручки на 360 градусов, чтобы полностью открыть или закрыть его. Этот тип клапана можно использовать для более крупных промышленных применений, таких как линии водоснабжения зданий или для управления большими объемами воды.

Закрытый шаровой кран

Источник изображения: Pinterest

Когда шаровой кран закрыт, через него не проходит поток. Шарик находится в центре клапана, блокируя поток в любом направлении. Вот почему вы часто будете видеть шаровой кран, называемый «запорным». Чтобы закрыть шаровой кран, поверните ручку по часовой стрелке, пока она не остановится в полностью закрытом положении.

Это остановит весь поток через клапан под вашей раковиной или где-либо еще, где вы работаете. Вы узнаете, когда он полностью закроется, потому что из-под вашей раковины или протекающего соединения труб больше не будет выходить вода.

Замена шарового крана

Замена существующего шарового крана на что-то новое может быть относительно простым процессом, если вы знаете, что делаете, но также может оказаться сложной задачей, если вы точно не знаете, что делаете. Вот почему важно понять, как заменить шаровой кран, прежде чем пытаться выполнить эту задачу самостоятельно. Вы можете выбрать нужный вам шаровой кран у одного из ведущих производителей шаровых кранов в Китае.

Замена шарового крана

Инструменты

• разводной ключ
• ткань
• Отвертка
• Винты
• смазочное масло

Что нужно знать или меры предосторожности при установке шарового крана

Шаровые краны широко используются в промышленности и обычно устанавливаются в технологических трубопроводах химических заводов, нефтеперерабатывающих заводов и других промышленных объектов.

Клапаны предназначены для перемещения потока жидкости из одной трубы или линии в другую или полного перекрытия потока жидкости. Прежде чем устанавливать шаровой кран, необходимо знать несколько вещей об установке этого типа клапана.

Как заменить шаровой кран  (видео с объяснением)

Альтернативный текст: Видео о том, как заменить шаровой кран

При замене шарового крана первое, что вам нужно сделать, это перекрыть воду. После отключения воды следующим шагом будет демонтаж старого шарового крана. Проще всего это сделать с помощью гаечного ключа и открутить его со своего места.

При установке нового шарового крана вы должны убедиться, что он подходит на место, прежде чем начинать с ним работать. Если есть какая-либо неуверенность в том, подойдет ли он или нет, не торопитесь с измерениями, прежде чем начинать его установку.

Чтобы установить новый шаровой кран, просто завинтите его гаечным ключом и снова включите подачу воды, когда закончите.

Техническое обслуживание шарового крана

Существует множество причин, по которым важно знать об обслуживании шарового крана. Основная причина в том, что это поможет вам сэкономить деньги. Если у вас нет хорошего плана обслуживания, высока вероятность того, что ваш шаровой кран сломается, а это значит, что вам придется его заменить.

Пайка шарового крана

Пайка шарового крана — это задача, которую может выполнить практически любой, у кого есть нужные инструменты и базовые знания о том, что вы делаете. Процесс пайки шарового крана не сложен, но требует терпения и практики.

Как припаять шаровой кран

https://www.youtube.com/watch?v=91P3WouFLnY

Альтернативный текст: видео о том, как припаять шаровой кран

Шаг 2: Убедитесь, что концы медных трубок обрезаны под прямым углом и зачищены.

Шаг 3 : При подготовке к пайке концы трубок и припоя должны быть тщательно очищены щеткой для фитинга, Scrotch Brite или наждачной шкуркой.

Этап 4: Нанесите пастообразный флюс на внутренние стенки чаши и внешнюю поверхность вставляемой трубки.

Шаг 5: Клапаны Apollo могут быть припаяны с рычагом и шаром либо в полностью открытом, либо в полностью закрытом положении.

Шаг 6: Полностью вставьте медную трубку в припойную чашку клапана.

Шаг 7: Выберите размер наконечника горелки, соответствующий размеру припаиваемой трубки и используемому топливному газу.

Шаг 8: Бессвинцовые бронзовые сплавы Apollo EZ-Solder были специально разработаны для пайки так же, как стандартные бронзовые сплавы.

Шаг 9: Используйте мягкие припои с температурой плавления менее 500 градусов по Фаренгейту.

Шаг 10: В зависимости от выбранного топлива и ориентации установки может потребоваться обернуть корпус клапана влажной тряпкой.

Шаг 11: Начните процесс пайки, сначала концентрируя тепло на трубке, всегда направляя пламя в сторону от соединения корпуса.

Шаг 12: Дайте готовым соединениям остыть естественным образом.

Шаг 13: После пайки может потребоваться затянуть гайку уплотнения штока.

Шаг 14: Тот же основной процесс пайки используется для пайки бессвинцовых латунных клапанов.

Шаг 15: Проверьте.

Смазочный шаровой кран

Основной целью смазывания шаровых кранов является уменьшение трения между штоком и его седлом. Это снижает износ обеих частей, что в конечном итоге продлевает срок их службы. Кроме того, смазочный шаровой клапан предохраняет их от коррозии или ржавчины с течением времени.

Как смазывать шаровой кран

Альтернативный текст: Видео о том, как смазывать шаровой кран

Если ваш шаровой кран скрипит или заедает при открытии или закрытии, вероятно, он нуждается в какой-либо смазке. Наиболее распространенная причина этого заключается в том, что поверхность мяча высохла из-за отсутствия использования или воздействия солнечных лучей с течением времени. Процесс смазки шарового крана:

• Очистить шаровой кран, наружную и внутреннюю поверхности промыть водой и обезжиривающим средством;
• Нанесите смазку на поверхность шарового крана;
• Используйте щетку, чтобы отполировать поверхность шарового крана, пока она не станет яркой;
• Используйте сжатый воздух, чтобы сдуть излишки масла с поверхности шарового крана;
• Процесс смазки должен быть завершен в течение 30 минут после запуска во избежание повреждения деталей оборудования.

Ремонт шарового крана

Проблемы с шаровым краном

Негерметичные шаровые краны

Протекающие шаровые краны являются распространенной проблемой в промышленных процессах. Они изготовлены из металла и могут быть подвержены коррозии и протечкам. Когда шаровой кран негерметичен, он может быть не в состоянии должным образом контролировать поток жидкостей или газов. Проблема может привести к повреждению и нарушению производственного процесса, если ее не решить быстро.

Шаровой кран протекает из рукоятки

Шаровой кран протекает из рукоятки по нескольким причинам. Наиболее распространенной причиной этой проблемы является изношенное уплотнительное кольцо. Уплотнительное кольцо представляет собой небольшое резиновое кольцо, которое устанавливается между рукояткой и корпусом клапана. Со временем это резиновое кольцо теряет свою эластичность и снижает способность должным образом прилегать к рукоятке.

Шаровой кран с внутренней протечкой

В некоторых случаях шаровые краны могут иметь внутреннюю утечку. Этот тип утечки возникает, когда существует дисбаланс между давлением внутри клапана и внешним давлением. Это также может произойти, если имеется дисбаланс между двумя или более портами одного и того же клапана.

Ремонтный комплект и инструменты для шарового клапана

Ремонтный комплект для шарового клапана для поплавковых впускных клапанов из латуни. Он включает в себя все шайбы, штифты, седла и поршни, необходимые для быстрого и легкого ремонта.

Как устранить течь шарового крана

Видео Источник: YouTube

Альтернативный текст: Видео о том, как устранить течь шарового крана

Проблема с большинством шаровых кранов заключается в том, что они имеют резиновые шайбы, которые со временем изнашиваются. Когда это произойдет, вода будет вытекать из отверстия, где ручка соединяется с корпусом клапана. Это особенно часто встречается при высоком давлении воды (например, в коммерческих помещениях).

Существует два различных способа устранения этого типа утечки: заменить резиновые шайбы или заменить весь узел рукоятки. Замена всего узла обходится дороже, чем замена только резиновых шайб, но это может сделать любой, у кого есть базовые навыки работы с сантехникой и доступ к таким инструментам, как плоскогубцы и отвертки.

Заключение

Обучение эксплуатации, установке, техническому обслуживанию и ремонту шаровых кранов (решение «все в одном»), безусловно, поможет вам во многих отношениях. Это может дать вам четкое понимание того, как все работает. Вы сможете увидеть, как вещи связаны друг с другом, чтобы они функционировали должным образом. При поиске клапанов очень важно покупать у правильного производителя. У Xvhal есть подходящие клапаны, которые вам нужны.

Xvhal специализируется на производстве долговечных клапанов. Мы работаем в этом бизнесе уже много лет и поставляем качественную китайскую промышленную арматуру нашим клиентам. Наша продукция включает в себя шаровые краны, задвижки, поворотные затворы, обратные клапаны и многое другое.

Как установить шаровой кран с резьбой

Шаровой кран с резьбой можно правильно установить всего за 7 шагов. Следуйте этим соображениям и шагам для легкой и беспроблемной установки.

ОРИЕНТАЦИЯ КЛАПАНА:

Шаровые краны могут быть установлены на вертикальных или горизонтальных участках трубопровода, они двунаправленные, поэтому направление потока не имеет решающего значения, однако рекомендуется по возможности устанавливать рукоятку клапана так, чтобы она указывала в направлении потока. Ориентация штока клапана не имеет решающего значения, однако любое отклонение от вертикального является компромиссом. Установка в перевернутом положении не рекомендуется, так как это может привести к скоплению грязи на уплотнении штока. Лучше всего устанавливать шток клапана вверх, когда это возможно.

ЭТАПЫ УСТАНОВКИ

№1 –  Осмотрите отверстия шарового крана, посадочные поверхности и резьбу, чтобы убедиться, что они чистые и не содержат посторонних предметов.

#2  –  Переведите клапан из полностью открытого в полностью закрытое положение.



#3 –  Убедитесь, что резьбовые соединения труб, ввинчиваемые в клапан, имеют правильную резьбу, чистые и не содержат посторонних материалов или металлической стружки.

#4 —  Нанесите высококачественный герметик для трубной резьбы или ленту для герметизации резьбы из ПТФЭ, следуя инструкциям производителя по нанесению, чтобы обеспечить герметичность стыка труб.

№ 5. Клапан и трубопровод должны быть выровнены, чтобы предотвратить перекрестную резьбу, фитинг с наружной резьбой должен быть выровнен с осью резьбового отверстия. Соблюдение правильного выравнивания труб во время сборки устраняет ненужную нагрузку на корпус клапана. Поддерживайте клапан и трубопровод в выравнивании, чтобы предотвратить любые ненужные нагрузки на корпус клапана при подсоединении трубы. Опоры для труб должны быть способны удерживать трубу в выравнивании и выдерживать вес фитингов, клапанов, трубы и ее содержимого.

ВНИМАНИЕ: Неправильная поддержка трубопровода приведет к аннулированию гарантии и может привести к разрушению конструкции и повреждению имущества

#6 –  При установке шаровых кранов с двухкомпонентным корпусом всегда используйте два гаечных ключа при соединении трубных соединений с этими клапанами. Расположите один ключ на конце клапана, ближайшем к затягиваемому стыку трубы, а другой ключ на трубе, чтобы предотвратить передачу крутящего момента через соединение корпуса клапана между корпусом клапана и хвостовиком. Это также предотвращает деформацию внутренних частей клапана. ПРЕДУПРЕЖДЕНИЕ: Несоблюдение этой инструкции создаст нагрузку на соединение корпуса и может привести к протечке в месте соединения корпуса.







СОВЕТ: Сплавы латуни и бронзы являются более мягкими металлами, чем сталь, поэтому всегда используйте гладкий ключ на конце клапана и поворачивайте клапан на трубу. Трубные ключи следует использовать только на трубах и фитингах.

#7 –   Затягивайте, пока не почувствуете, что соединение начинает садиться, а фитинг почти указывает в нужном направлении. Затем немного увеличьте усилие затяжки, если с каждой попыткой происходит меньшее движение, продолжайте затягивать до тех пор, пока не будет достигнуто правильное выравнивание и соединение не должно быть прочным. Если движение внезапно останавливается, возможно, вы дошли до упора в корпусе клапана. ВНИМАНИЕ! Никогда не отключайте соединение, чтобы обеспечить правильное выравнивание.

Ослабление соединения клапана, трубы и фитинга может нарушить целостность уплотнения и привести к утечке и выходу из строя.

ПРЕДУПРЕЖДЕНИЕ: Не затягивайте слишком сильно клапан на трубе, так как это может привести к деформации внутренних частей клапана и/или вызвать разрушение корпуса клапана под напряжением. Как правило, после затяжки от руки затяните дополнительные 1-½–3 полных оборота для размеров до 1 дюйма, для размеров 1-¼ дюйма и больше от 1 до 2-½ дюймовых полных оборотов, у вас должно получиться от 3 -1/2 и 6 потоков задействованы. Зацепление резьбы за пределами этого диапазона может указывать либо на недостаточную, либо на чрезмерную затяжку соединения, а также на недопустимые значения резьбы.

С опытом вы поймете, когда усилие затяжки кажется «правильным», и будете знать, когда прекратить затягивание, прежде чем повредить фитинг или клапан.

КОНСТРУКЦИЯ СИСТЕМЫ

Требуемые разрешения и сертификаты, номинальные значения давления и температуры, пригодность материала компонентов клапана, корпуса клапана и трима, включая седла и уплотнения, являются исключительной ответственностью проектировщика системы. Клапаны должны быть установлены в системах трубопроводов , соответствующих применимым частям стандартов ASME B31. Возможно, потребуется принять особые меры в отношении расширения и сжатия трубопровода, а также расширения и сжатия среды внутри системы трубопроводов.

ОПЕРАЦИЯ

На рукоятке клапана имеется маркировка, указывающая правильное направление вращения для положений «ВКЛ» и «ВЫКЛ». Вращение по часовой стрелке для «ВЫКЛ» (закрыт) и против часовой стрелки для «ВКЛ» (открыт). Вы можете контролировать поток, перемещая рычаг между 0° и 90°. Однако при частично открытом шаровом кране седла из ПТФЭ на обоих концах шара могут деформироваться из-за неравномерного давления. Одним из преимуществ четвертьоборотных шаровых кранов является то, что их можно быстро открыть или закрыть, а недостатком является то, что это увеличивает вероятность гидравлического удара. По этой причине лучше поворачивать рычаг шарового крана медленно.

ПРОВЕРКА И ОБСЛУЖИВАНИЕ

#1 —  Помимо периодического переключения клапана из открытого положения в закрытое.
