Подключение теплого пола к электричеству: как подключить своими руками

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

Поддержание заданной температуры в автоматическом режиме;
Нагрев пола в определенные временные промежутки;
Экономия электроэнергии;
Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.

К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.

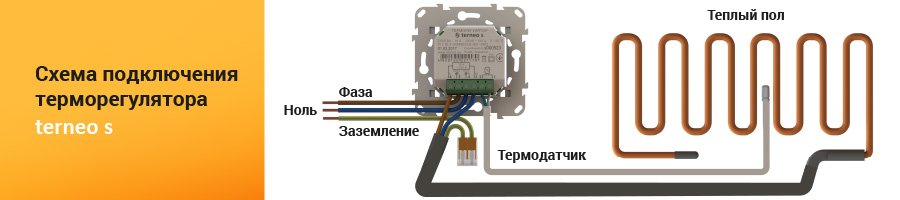

Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

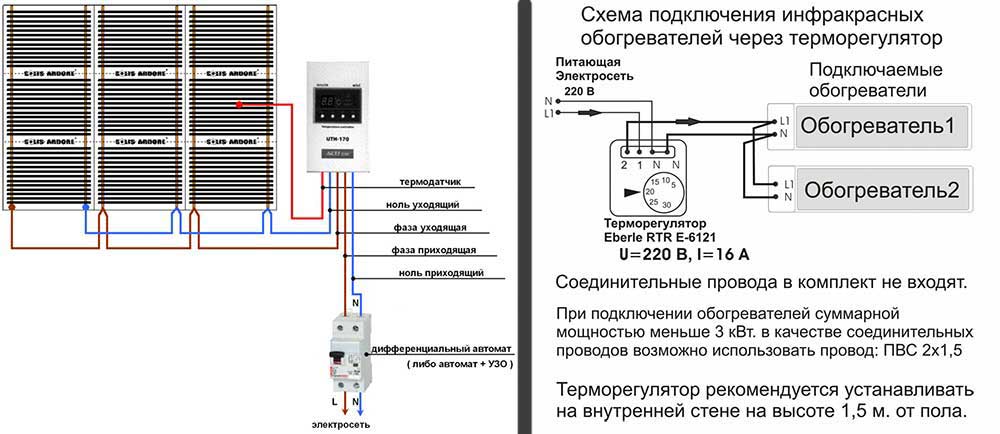

Схема подключения электрического теплого пола:

Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.

Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
Зажать клеммы плоскогубцами.
Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
Изолировать клеммы битумным скотчем.
Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.

Подключить провод термодатчика к термостату.
Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
Проверить работу системы.
Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

Разложить каждый мат параллельно друг другу.
Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
Подключить провод первого мата к терморегулятору.
Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
Подключить датчик к терморегулятору.
Проверить работоспособность системы.
Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия.

На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
Контрольная проверка системы.
Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Подключение теплого пола к электричеству, схема

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

Через щиток.
Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

Белый – фаза. На схеме преимущественно он обозначается буквой L.
Синий – ноль. На схемах он изображен буквой N.
Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
Каждый стык на инфракрасной пленке заклеиваете скотчем.
Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
Далее клеммы зажимаются плоскогубцами.
К этой клемме подсоединяется провод, также на зажимах.
Каждый последующий мат подсоединяется по такой же схеме.
Каждую клемму необходимо заизолировать битумным скотчем.
Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

Как подключить теплый пол к терморегулятору: схема подключения

Установка полов достаточно проста при условии следования инструкциям. Сложнее подключить систему к электричеству – любая ошибка может привести к тому, что теплый пол не будет работать. И важно не только заземлить — это вопрос безопасности в целом. Имеет значение то, каким будет подключение теплого пола к терморегулятору, который будет поддерживать заданный диапазон нагрева, включать и отключать полы по расписанию термодатчика.

Можно ли подключить теплый пол без терморегулятора?

Да, это вполне возможно. Плюсом будет экономия на покупке терморегулятора и отсутствие необходимости его подключения. Среди минусов отметим отсутствие возможности выстроить режим работы, температура не будет поддерживаться автоматически, нельзя задать включение/отключение в определенное время, увеличится расход электричества за счет постоянной работы.

Как правильно подключить теплый пол к терморегулятору?

Начинать следует с правильного выбора электроприбора, учесть потребляемую общую мощность, тип встраивания через розетку или электрощиток. Располагают его, как правило, на расстоянии 1,5 метров от поверхности пола. Расположение можно сделать скрытым т.е. не на виду. Для этого следует провести подготовительные манипуляции – отверстие в стене для самого датчика и канал для его кабеля. После подвести «землю», фазу и ноль к распределительной коробке. По чертежу, прилагающемуся к прибору смонтировать линии. Схема подключения теплого пола к терморегулятору продумывается особенно тщательно, с учетом мест размещения мебели.

Важно! Все операции производят при выключенных автоматах. На старте ознакомьтесь с чертежом электрической части, которую вы найдете в инструкции к прибору. Обычно фаза обозначается буквой F или L, а ноль — N. Общепринятой маркировкой будет обозначение нуля синим цветом, фаза окрашивается черным, красным, белым или коричневым. «Земля» обычно маркируется зеленым или желтым.

Подключение через электрощиток

Такой вариант будет необходим если речь идет о значительном пространстве, на обогрев которого потребуется больше электроэнергии. Также стоит помнить про ноль, фазу и наличие заземления, монтировать их нужно пропуская через устройство защитного отключения УЗО (подробнее об УЗО), монтируемое прямо в щитке. УЗО отлично себя показывает при подключении без термостата — оно помогает значительно увеличить срок службы, предохранить прибор от скачков напряжения.

Подключение инфракрасного теплого пола

Каждый элемент (термомат) включается в схему последовательно;
Подключаются каждый отдельно — фаза и ноль;
После этого все заземляется;
На вторую сторону пленки усаживается термодетектор;
Тест-прогон, укладка верхнего слоя и запуск.

Соединение со стержневым полом

Нагревательные маты положить вдоль, параллельно друг другу;
Силовые линии соединяются последовательно, используя термогильзу;
Изолируется термоусаживаемой трубкой;
Место сращения нагревается строительным феном;
Подключение теплого пола к терморегулятору происходит соединением провода от первого мата к контакту термостата;
Устанавливается термодатчик между стержнями;
Формируется соединение датчика и аппарата;
Проверяется работоспособность и завершается монтаж.

Монтирование к кабельному полу

Уложить металлическую ленту (шаг в 50 см), закрепить;
Кабель разложить по схеме и отступом в 25 см;
Не допускать пересечение витков;
Зафиксировать зажимами на специальной ленте для монтажа;
Разместить термодатчик с гофрированным проводом;
Входящий конец, нуль, фаза и заземление присоединить к прибору;
После контроля работоспособности провести финальный этап проверки.

Возникли вопросы? Напишите нам!

Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Приступаем к установке терморегулятора теплого пола

1.Устанавливаем датчик температуры теплого пола.

Для этого:

1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.

1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.

После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!

подготовка основания, подключение к сети кабельной системы

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

В понятие сборки входит подготовка пола под электрический теплый пол.

Для этого нужно:

Выровнять черновое покрытие и устранить дефекты в виде трещин.
Постелить теплоизоляцию фольгированной поверхностью к потолку.
Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку.
Кабель зафиксировать стяжкой, тепловые маты – клеевой основой, а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола, так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

Терморегуляторы бывают:

Механического типа.
Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными, заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

Определяется место, где будет установлен терморегулятор.
Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

Чтобы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
В коробе провода соединяются в соответствии фаза к фазе, ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Подключение терморегулятора к теплому полу

Терморегуляторы, используемые для системы тёплый пол, могут устанавливаться в:

Подрозетники. К таким разновидностям устройств относятся, например, terneo s, terneo sx, terneo mex, terneo rtp;
На DIN-рейку в электрический щит. Например, terneo k2, terneo b, terneo bx.

Подключение теплого пола к терморегулятору

Схема подключения терморегулятора теплого пола практически не зависит от места установки. Обычно производитель изображает схему подключения на задней поверхности устройства. Придерживайтесь ее при установке и монтаже всех элементов отопительной системы.

Питание, нагрузка, соединительные провода температурного датчика подключаются к соответствующим клеммам терморегулятора. Важно соблюдать фазировку при подсоединении питания. При этом фазный провод должен подключаться к клемме, обозначенной литерой «L», а нулевой провод к клемме «N».

Подключение электрического теплого пола к терморегулятору

Электрические тёплые полы пользуются большей популярностью, чем аналоги, поэтому в качестве примера рассмотрим схему подключения электрического теплого пола к терморегулятору terneo s.

У этого терморегулятора есть шесть пронумерованных соединительных клемм, предназначенных для подсоединения электрических кабелей. К клеммам с номерами 1 и 2 подключают провода температурного датчика. Для датчика соблюдение полярности не является обязательным условием монтажа, поэтому любой из его соединительных проводов может подсоединяться к любой из указанных клемм. Подробнее о монтаже датчика вы можете прочитать в этой статье.

К клеммам номер 3 и 6 подключается нагрузка, то есть два провода от нагревательного кабеля (холодные концы).

Клеммы 4 и 5 нужны для подключения питания. При этом клемма номер 4 имеет обозначение «N» и к ней подсоединяют нулевой провод системы электроснабжения. Соответственно, фазный провод должен присоединяться к 5-й клемме, обозначенной как «L».

Важное условие безопасной эксплуатации всей отопительной системы — наличие УЗО, защитного заземления, а при отсутствии заземления — защитное зануление экранирующего слоя нагревательного элемента. Однако в современных условиях многоквартирных домов или частных домостроений редко встречаются исправные заземляющие устройства и подводящие жилы к ним. Поэтому зачастую при монтаже тёплых электрических полов приходится ограничиваться защитными занулениями. Для этого проводник экранирующего слоя кабеля также подсоединяется к нулевой клемме подключения питания (номер 4 с «N»).

Подключение пленочного теплого пола к терморегулятору этой или любой другой модели производится аналогичным методом с соблюдением схем, указанных на корпусе устройства.

Заключение

Подключение теплого пола к терморегулятору и электросети требует внимательного изучения схемы, указанной в инструкции или на тыльной стороне устройства. Советуем обратиться за помощью к квалифицированному электрику, т.к. подключение терморегулятора предполагает работу с опасным для жизни напряжением (при несоблюдении правил).

Оцените новость:

Подключение электрического теплого пола

О том, как самостоятельно подключить электрический теплый пол, в большей степени, можно узнать непосредственно из инструкции, но большинство страхов развеется, если обратиться к опыту тех, кто уже этот путь прошел. Проблема и состоит в том, что еще перед покупкой важно принять решение: делать монтаж теплого пола и его подключение самостоятельно или воспользоваться услугами специалиста.

Первый этап – монтаж, обычно, не вызывает страха перед мужчинами, способных на ремонт квартиры своими руками. А вот подключать электрический теплый пол отважится уже не каждый, ведь это занятие требует некоторой собранности и аккуратности. Однако, умение грамотно обращаться с электричеством — легко приобретаемый навык, основанный на некоторых знаниях. Предлагаю разобраться, как подключить самому электрический теплый пол и терморегулятор к нему.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу легкой, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет укладываться поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 — Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не даст вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к забавной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть несоответствие между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобраться сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик достигает такого препятствия, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть циновку и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю покрытия открываются, образуя непрерывное звено после того, как сетка под ним будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это не хорошо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
Зонд следует размещать под сеткой, а не сверху.
Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
Подключите зонд как можно ближе к источнику питания.
Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Теплые полы: Электропроводка термостата | DoItYourself.com

Установка полов с подогревом — отличный способ обогреть комнату без потерь энергии, но вам потребуется подключить термостат для теплого пола , чтобы максимально использовать возможности вашего нового устройства.Эти термостаты регулируют количество тепла, проходящего через пол, а не количество тепла, поступающего в комнату, поэтому вы должны быть осторожны при использовании термостата для теплого пола. Установить его не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги. Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1. Подготовка

Перед тем, как приступить к электромонтажу, вам необходимо убедиться, что у вас есть подходящий термостат для вашей системы.В некоторых системах теплого пола будет только два провода, в то время как существует множество термостатов для теплого пола, для работы которых требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны убедиться, что у вас отключены электричество и вода на главном клапане и плате, и нет ли проблем с самой проводкой. После того, как вы убедились в совместимости и отключили все источники электроэнергии, вы готовы к работе.

Шаг 2 — Электропроводка

Если вы заменяете старый термостат теплого пола, то у вас не должно возникнуть проблем, просто сняв старый термостат и установив новый, используя старые провода. Если у вас нет системы отопления в комнате, вам нужно будет вытащить провода от вашего обогревателя и проделать в стене отверстие, через которое можно протолкнуть провода. Провода нагревателя должны быть подключены к устройству заземления с помощью гибкого кабеля. Подробные сведения о том, как это сделать, см. В руководстве по эксплуатации вашей системы.Когда обогреватель подключен, протяните проводку через стену в соответствующее помещение.

Шаг 3 — Термостат

Предполагая, что теперь у вас есть проводка, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните с усилием, так как провод должен быть полностью подсоединен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до нужной длины, стараясь обрезать изоляцию, достаточную для покрытия клемм термостата.Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Вставьте проволоку в проделанные отверстия, приподняв винт, а затем снова затяните его отверткой. Убедитесь, что провод не может выпасть.

Шаг 4 — Отделка

После подключения проводов можно установить термостат в стену. Протолкните излишки проводки через отверстие в настенной пластине, а затем установите термостат на пластину. Завинтите, чтобы закончить, а затем включите блок питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Можно ли подключить к одному термостату несколько электрических ковриков или кабелей для теплого пола?

[ssba title = «Можно ли подключить более одного электрического коврика для теплого пола или комплекта кабелей к одному термостату? url =» http://www.comfortzone.co/knowledge-base/can-you-connect-more-than- один-электрический-теплый-мат-мат-или-кабель-комплект-к-тому же-термостату / «]

Да, но каждый нагреватель необходимо подключать к термостату параллельно.Это означает, что холодный хвост каждой системы отопления должен подключаться к термостату независимо — их нельзя соединять вместе.

Некоторые электрики используют распределительную коробку для подключения нескольких холодных хвостовиков к проводу питания, а затем подсоединяют его к термостату. Это приемлемый способ подключить несколько матов к одному термостату.

При установке нескольких нагревателей необходимо убедиться, что общая нагрузка (A) системы не превышает максимальную нагрузку термостата. Если ваша система имеет большую общую нагрузку, чем может выдержать термостат, установите блок контактора / демпфера.Свяжитесь с нами, чтобы помочь указать именно то, что вам нужно.

В таблице ниже показана максимальная нагрузка каждого термостата в нашем ассортименте:

Термостат	Макс. нагрузка (А)	Макс. Мощность (Вт)	Макс. Площадь 100Вт / м ²	Макс. Площадь 150Вт / м ²	Макс. Площадь 200Вт / м ²
8259	16A	3600 Вт	36 м ²	24 м ²	18 м ²
8250	16A	3600 Вт	36 м ²	24 м ²	18 м ²
5240	16A	3600 Вт	36 м ²	24 м ²	18 м ²

Примечание. Все электромонтажные работы должны выполняться квалифицированным профессиональным электриком, и должны быть предприняты соответствующие меры для обеспечения безопасности и соблюдения местных строительных и электрических норм.

Не забывайте выключать питание перед выполнением любых электромонтажных работ!

Термостаты и регуляторы теплого пола

Когда дело доходит до термостатов теплого пола, ваш выбор регулирования будет зависеть от типа установленного вами теплого пола.

Электрический пол с подогревом состоит из множества электрических проводов, которые проложены в полу и подключены к основному источнику электропитания. При включении сопротивление в проводах вызывает их нагрев.Термостаты электрического теплого пола будут подключены, проводными или беспроводными, обратно к контроллеру переключателя, который затем включит или выключит отдельные цепи в зависимости от потребности.

Система влажных полов с подогревом — это система, в которой в полу проложены длинные петли трубопроводов и циркулирует теплая вода, а затем тепло передается от воды к полу. Термостаты теплого пола во влажных системах также подключаются к контроллеру проводным или беспроводным способом, но вместо того, чтобы контроллер включал или выключал цепь, он вместо этого открывает моторизованный клапан на коллекторе теплого пола, который затем позволяет теплой воде течь в эта зона.

( БОЛЬШЕ : Все, что вам нужно знать об установке влажных полов)

Как работают термостаты теплых полов?

Термостаты для теплого пола работают по-разному.

Обычно на стене есть комнатный термостат, который измеряет температуру в комнате. Когда термостат включается, он требует, чтобы тепло распределялось по полу в этой области. Это нормально иметь отдельный термостат в каждой области или зоне, чтобы все имущество не нагревалось, если некоторые зоны не нуждаются в дополнительном тепле.

Иногда в пол также могут быть встроены термостаты, чтобы убедиться, что пол не перегревается, или чтобы пол не становился слишком холодным, особенно если в комнате есть другой источник тепла (например, дровяная горелка). или Aga), которые потенциально могут «сбить с толку» комнатный термостат.

( БОЛЬШЕ : требуется ценовое предложение для вашей системы теплого пола?)

Типы термостата теплого пола

Термостаты теплого пола обычно устанавливаются на стене, и их можно регулировать с помощью простых поворотных регуляторов, цифровых кнопок и сенсорного экрана. чувствительные экраны или через смарт-устройства, такие как телефоны или планшеты.

Термостаты можно запрограммировать на разные температуры в разное время дня, а также на разные требования в выходные дни. Можно запрограммировать любое количество опций, чтобы оптимизировать систему и не тратить зря тепло, когда оно не требуется.

Беспроводные термостаты

Беспроводные термостаты обмениваются данными между комнатным термостатом и контроллером через маломощный беспроводной сигнал. Это может быть очень хорошим способом добавления комнаты с помощью управления комнатами к существующей собственности без необходимости преследовать стены и вызывать множество нарушений при прокладке проводов в каждой комнате.

WiFi можно затем использовать для подключения вашего телефона или планшета к контроллеру, чтобы вы могли регулировать обогрев практически из любой точки мира, если там есть подключение к Интернету.

Ключевые особенности термостата с подогревом пола

Многие современные термостаты имеют огромное количество опций.

Совместимость с вашей системой отопления, а также с другими устройствами контроля температуры — это ключевая особенность, на которую следует обратить внимание. Вы не хотели бы, чтобы в вашей системе отопления был термостат, который не мог бы взаимодействовать с системой кондиционирования воздуха, потому что тогда, когда система кондиционирования воздуха охладит комнату, система отопления может включиться, чтобы попытаться снова нагреть ее.

Если вы много уезжаете, вам может понадобиться возможность подключиться к дому через Wi-Fi.

В существующем доме вам также может потребоваться подключение к радиаторным клапанам с электроприводом, если у вас есть сочетание влажных полов с подогревом и радиаторов. Кроме того, вы можете захотеть, чтобы система управляла парой зон электрического подогрева пола в ванной, а также электрическим панельным обогревателем. Затем вам нужно будет указать систему управления, которая может все это сделать.

Убедитесь, что вы знаете свои требования как сейчас, так и в будущем, чтобы ваша система управления была надежной в будущем.

(Изображение предоставлено getty images)

Могу ли я использовать какой-либо термостат с моим теплым полом?

Большинство термостатов изготавливаются для конкретных систем.

Существуют универсальные продукты, но они также будут частью их системы, поэтому вам нужно будет купить универсальный термостат с стандартными элементами управления, а затем подключить его к коллектору теплого пола.

Многие системы умного дома имеют возможность управлять отоплением, но очень важно убедиться, что система умного дома действительно полностью совместима с вашей системой UFH.

Сколько стоят термостаты для теплого пола?

Термостаты обычно являются частью системы, и в идеале их следует покупать как систему. Единственный случай, когда вы действительно покупаете термостаты индивидуально, — это если вы заменяете поврежденный или расширяете систему.

Стоимость индивидуальных термостатов во многом будет зависеть от качества и функциональности продукта.

Сколько термостатов мне нужно?

Как минимум, вам понадобится один термостат на зону (не по одному на комнату, поскольку у вас может быть более одной зоны в большой комнате), но вы можете добавить дополнительные термостаты, если у вас есть вторые теплогенераторы, такие как дровяные горелки или типа Aga. плиты и нужно, чтобы пол не остыл.

Как я могу контролировать разные зоны с помощью термостата теплого пола?

Трубы или провода UFH будут проложены в разных местах с отдельными термостатами. Каждой зоной можно индивидуально управлять с помощью электронного управления, а в случае влажных систем элементы управления затем подключаются обратно к коллектору, чтобы открывать или закрывать зоны.

Где мне разместить термостат?

В идеале термостат должен быть расположен в таком месте, где он сможет определять среднюю температуру в этой зоне.

Не должно находиться под прямыми солнечными лучами или на сквозняке. Его также не следует размещать рядом с какими-либо приборами, так как они могут излучать тепло, что может привести к ошибочным показаниям термостата.

Беспроводные термостаты также не следует размещать в местах, где они не могут взаимодействовать с контроллером отопления, например, внутри или за металлическими материалами, такими как изоляция с фольгой или гипсокартон. Также существует риск нарушения связи при наличии другого источника беспроводных помех, например, от маршрутизатора Wi-Fi, мобильных телефонов или иногда даже трансформаторов освещения и диммеров.

Какую температуру установить на термостате теплого пола?

Температура, на которую вы устанавливаете комнатный термостат, должна соответствовать температуре, при которой вы чувствуете себя комфортно.

Однако стоит помнить, что с повышением влажности в помещении будет повышаться и желаемая температура в помещении.

Убедитесь, что помещение достаточно (но не чрезмерно) вентилируется, и чтобы комнатный термостат можно было установить немного ниже.

Получите ценовое предложение на систему теплого пола

Домостроение.co.uk сотрудничает с лучшими британскими поставщиками систем теплого пола, чтобы удовлетворить ваши требования к их продукции. Просто ответьте на несколько вопросов о том, что вам нужно от системы теплого пола, и мы свяжем вас с подходящим партнером.

Как это работает

1. Введите свои данные ниже. Расскажите немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.

2. Ищем в нашей базе данных. Мы подберем для вас продукты и услуги, предлагаемые нашими партнерами.

3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.

Руководство по покупке полового отопления

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом полов, поэтому очень важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры. Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля.Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании. Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству. Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным.Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ снизить потребление энергии без ущерба для вашего комфорта. Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному графику, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями. В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить разные режимы обогрева для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию.Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, показывающие, как и когда вы потребляете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат отрегулирует тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и будет корректировать ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифов

Термостаты переключения тарифов контролируют ваше энергопотребление и постоянно следят за рынком энергии, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат уведомит вас, если он найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

Руководство по установке термостата

| Блог о расходных материалах для теплого пола

Введение

Важным элементом любого отопления является термостат.Будь то термостаты для полов с подогревом или традиционные панели центрального отопления, принципы остаются неизменными. Здесь мы расскажем о различных типах доступных термостатов и о шагах, необходимых для успешной установки.

Что такое термостат?

Прежде чем мы зайдем слишком далеко, давайте начнем с некоторых основ: что такое термостат? Проще говоря, термостат — это устройство, которое будет в вашем доме, которое помогает вам регулировать температуру. Вы можете повысить температуру с помощью термостата, или устройство автоматически активирует отопление в вашем доме, если потребуется повышение для достижения заданной температуры.

Назначение термостата — избежать тех моментов, когда необходимо включать и выключать обогрев для поддержания постоянной температуры. На самом деле название говорит нам все, что нам нужно знать о функциях термостата. Этот гаджет управляет статус-кво (стат) тепла (термос) в вашем доме. Он держит его на одном уровне.

Большинство термостатов работают, контролируя температуру с помощью теплового расширения. Когда что-то нагревается, оно расширяется — термостат использует эту идею для включения и выключения контура обогрева.Есть два распространенных способа достижения этого: биметаллические ленты, которые перекрывают зазор в нагревательном контуре, и газонаполненные сильфоны, которые перемещают два металлических диска вместе или врозь.

Термостаты появились в будущем и теперь подключаются через Интернет вещей. Что это значит? Что ж, теперь можно регулировать термостат с мобильных устройств, таких как Android или iPhone. Это средство контроля энергии и экономии денег. У вас может быть таймер, который работает до вашего рабочего дня, чтобы обогревать дом до комфортного уровня, только когда вы дома.Однако это приводит к большим потерям. Итак, теперь вы можете включать термостат, когда находитесь в пути, то есть в доме становится тепло, когда вы входите в дверь.

Какие бывают типы термостатов?

Не все термостаты одинаковы. В зависимости от уровня сложности и суммы денег, которую вы хотите потратить, вы можете получить термостат по своему желанию. Существует самая простая форма термостата — циферблат, который не программируется и требует ручного использования, вплоть до термостата с сообщением, который сообщает вам, когда он включился, — а затем есть термостат для всего, что между ними.Давайте познакомимся с некоторыми из самых популярных термостатов, которые вы можете выбрать.

Термостаты циферблатного типа

Термостат с круговой шкалой — это самая простая форма термостата. Как следует из названия, это может быть простой циферблат, который можно поворачивать вверх и вниз в зависимости от желаемой температуры. Часто выбранная температура не отображается, что может сделать ее немного неточной. Тем не менее, это основная работа по поддержанию статус-кво тепла, подаваемого в комнату.

Существует более высокотехнологичная версия с ЖК-дисплеем. На этом основном дисплее отображается фактическая и установленная температура при включенном обогреве. Вы можете заблокировать температуру, и это самый простой термостат для быстрого изменения температуры вверх и вниз. На большинстве примеров можно установить температуру от 05 до 35 градусов.

Это доступный вариант для контроля уровня тепла в вашем доме.

Термостаты Slimline

Изящный термостат аккуратно размещается на стене вашего дома, предлагая большой цифровой дисплей температуры, необходимой вам в вашем доме.Так вам будет проще быть точным с точностью до градуса. Это важно, поскольку эксперты утверждают, что один градус может существенно повлиять на стоимость энергии для домашнего хозяйства.

Существует большой выбор в зависимости от уровня сложности этих термостатов. Существует возможность установки непрограммируемого устройства — или вы можете программировать на неделю, а затем на выходные — или вы можете программировать каждый день отдельно. Существует также вариант оптимального запуска с самообучением, который определяет уровни, которые вы хотите для своего дома, на основе решений, которые вы принимаете при первом использовании термостата.

Этот термостат относительно простой, но он по-прежнему предлагает четыре уровня комфорта в день; установка выносного датчика воздуха; возможность поддержания температуры и возможность дистанционного управления. Есть даже возможность запрограммировать праздничные дни.

Сенсорные термостаты

Мы живем в эпоху смартфонов; поэтому мы привыкли к параметрам программирования с помощью сенсорных экранов. Вот почему программируемые термостаты с сенсорным экраном становятся все более популярными. Вы платите немного больше за сенсорный экран, но простота и удобство использования очень желательны.Вы можете сделать его более доступным, выбрав стандартную программируемую модель, но если вы хотите более точно контролировать свой теплый пол, вы можете выбрать многомодовый термостат с сенсорным экраном.

Дисплей представляет собой сенсорный экран с синей подсветкой, и вы можете выбрать программируемый или непрограммируемый, который можно изменить в программном обеспечении. Термостат с сенсорным экраном имеет большинство функций стандартного термостата, включая нагрев в будние и выходные дни или программирование для каждого отдельного дня.Также есть функция праздника.

Причина, по которой вы выбрали этот гаджет с сенсорным экраном, — это легкость, с которой вы можете повышать или понижать температуру.

Беспроводные термостаты

На простом уровне беспроводной термостат может быть стандартным термостатом с возможностью подключения к Wi-Fi, то есть он просто подключен к вашему Интернету. На более сложном уровне у вас может быть цветной сенсорный экран, который позволяет вам устанавливать уникальную температуру для различных областей вашего дома — до 32 зон с разными названиями.Их можно запрограммировать во время первоначальной установки термостата, что позволит вам полностью контролировать количество энергии, используемой в вашем доме.

Существует возможность настройки разных профилей, которые позволяют использовать разные наборы уровней комфорта для разных зон и в разное время. Это замечательно для людей, у которых постоянно меняются схемы смен, и вы можете выбрать профиль, соответствующий вашим сменам. Можно экспортировать историю профиля через USB-порт и обновить прошивку термостата через тот же USB-порт.

Термостаты такого уровня сложности обладают некоторыми уникальными функциями. Вы можете, например, нажать кнопку поддержания температуры, если обнаружите, что не ложитесь спать до поздней ночи. Вы также можете быстро увеличить свою горячую воду и просмотреть историю термостата за последние 4 недели. Интересная особенность некоторых термостатов на этом уровне — это автоматический режим GMT, который изменяет время в зависимости от того, находятся ли часы на британском летнем или среднем времени по Гринвичу.

Обзор установки термостата

Очевидно, что можно попросить инженера, устанавливающего отопление или полы с подогревом, установить термостат. Точно так же, если вы просто меняете термостат, вы можете нанять электрика. Однако вы можете почувствовать, что обладаете необходимыми навыками и уверенностью, чтобы установить термостат самостоятельно. Вот пошаговое руководство, как это сделать. Установить термостат не так сложно, как вы думаете, поэтому не исключено, что вы правы, чувствуя, что можете сделать это без профессиональной поддержки.

Это общие инструкции, и вам следует ознакомиться с конкретными инструкциями для вашего термостата, чтобы убедиться, что вы выполняете правильные шаги. Вы также должны сопоставить это с системой отопления в вашем доме.

Шаг первый: Соберите вместе нужные инструменты.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты для установки термостата. Вам необходимо собрать:

a Отвертка с крестообразным шлицем
отвертка с плоской головкой
кусачки
устройства для зачистки проводов
сверло
сверла разные
уровень духа

Также неплохо иметь под рукой карандаш — не для письма, а для скручивания проводов, чтобы они не проваливались сквозь стену во время установки.

Шаг второй: Выбор места для вашего термостата

Вы можете поставить новый термостат на место старого. Это может быть не лучшее место для вашего термостата — это может быть место с особенно сильным сквозняком — или это может быть трудно найти. Поэтому, если вы решите разместить свой новый термостат на новом сайте, вам нужно тщательно выбирать этот сайт.

Оптимальное положение — в комнате на внутренней стене примерно в пяти футах от земли. Не заходите в угол, в нишу или за дверью, которую можно оставить открытой.В конечном итоге вам нужно подумать, нет ли необычных условий нагрева или охлаждения, в которых вы устанавливаете термостат. Очевидный пример — это близко к духовке или к окну, в которое попадает много-много горячего солнца.

Если место, которое вы выберете для своего термостата, находится далеко от первоначального места, вероятно, вам понадобится профессиональная поддержка, чтобы разобраться с дополнительной внутренней проводкой.

Шаг третий: Выключите питание

Перед установкой термостата отключите электричество в доме.Он должен быть выключен на все время, пока вы работаете над установкой. Это важно для вашей безопасности.

Шаг четвертый: Удаление старого термостата

Если вы заменяете существующий термостат, снимите крышку. После снятия крышки рекомендуется сфотографировать провода для этого термостата, прежде чем начинать замену.

Как вариант, можно записать букву по порту цвета провода. Например, на конце красного провода должна быть буква «r».Вам также следует дать лист наклеек, которые помогут вам пометить провода, прежде чем вы начнете. Это должно быть предусмотрено в новой коробке термостата. Это важно, потому что не все провода в стене будут разного цвета, и цвет может не соответствовать функции. Поэтому вам нужно будет совместить наклейку, чтобы обозначить буквенные коды наклейками.

При отключении старого термостата убедитесь, что провода не падают обратно в стену, обернув их вокруг карандаша.Убедитесь, что неподключенные провода не касаются друг друга.

ВАЖНО: Маркировка наклеек имеет решающее значение. Ваш новый термостат может иметь другую кодировку. Новый термостат должен быть подключен точно так же, как и ваш старый термостат. Вот почему фотография важна в процессе установки и почему вам нужно промаркировать провода.

После того, как провода будут отсоединены по одному, выверните винты из старого термостата, который использовался для монтажа. При снятии задней панели следите за тем, чтобы наклейки не сходили с проводов.

Ваш существующий термостат может содержать ртуть. Убедитесь, что вы утилизируете этот термостат надлежащим образом.

Шаг пятый: Подготовьте провода

Затем следует использовать кусачки, чтобы удалить любую проволоку, подверженную коррозии. Затем вы должны использовать инструменты для зачистки проводов, чтобы убедиться, что видны три восьмых дюйма неизолированного провода. Затем вы можете заполнить отверстие негорючим изоляционным материалом, чтобы предотвратить сквозняки, проходящие через стену и влияющие на усилия термостата.

Шаг шестой: Установите заднюю пластину

Возьмите новый термостат и снимите заднюю панель. Обычно это происходит достаточно легко, нажав на углы блока и осторожно сняв заднюю панель. Возможно, в коробке задняя панель и термостат находятся отдельно.

Затем пропустите провода через заднюю пластину. Прижмите заднюю пластину к стене, используя спиртовой уровень, чтобы убедиться, что она ровная, и с помощью отверток прикрепите заднюю пластину к стене.Возможно, вам придется проделать отверстия для нового термостата с помощью дрели и использовать анкеры для винтов.

Совместите провода в стене с креплениями внутри термостата. Это должно быть достаточно просто — на задней панели должна быть надпись, которая направляет вас. Там должна быть буква «R», например, там, где должен быть прикреплен красный провод, или там, где должен идти провод, который вы пометили «R» на наклейках. Вы должны убедиться, что неизолированный провод полностью вставлен в клеммные колодки.Не должно быть оголенных проводов.

Может случиться так, что ваш новый термостат имеет другую кодировку на задней панели, чем ваш старый термостат. В этом случае вам следует обратиться к руководству, прилагаемому к термостату, чтобы убедиться, что провода подключены к соответствующей клемме. Если вы не уверены, вам следует связаться с отделом обслуживания клиентов для выбранного вами термостата. Служба поддержки клиентов должна предложить подробную техническую помощь на всех этапах процесса установки.

Не забудьте подсоединять к этому новому термостату только провода текущего термостата. Эти провода будут либо вкручены, либо вставлены в клемму. Проверьте, нужно ли сохранить перемычку, соединяющую клеммы R и RC.

Шаг седьмой: проверьте, нужны ли вам батареи

Некоторым термостатам для питания дисплея требуются батарейки. Проверьте в руководстве, какие батареи вам нужны. Некоторые термостаты подключаются к электросети в вашем доме.Обратитесь к руководству и технической поддержке для вашего конкретного термостата, чтобы убедиться, что вы делаете правильный выбор для этой части установки.

Некоторые блоки имеют толстые провода питания — это либо 110, либо 120 В переменного тока. Обязательно ознакомьтесь с руководством, прилагаемым к термостату, чтобы убедиться, что его можно подключить к электросети вашего дома.

Шаг восьмой: прикрепите остальную часть термостата к задней пластине

Вероятно, самым простым шагом в этом процессе будет установка остальной части термостата на место.Это должно быть связано с тем, чтобы вдавить его в крепления — вы отключили его при снятии задней панели ранее в процессе. Возможно, вам придется осторожно прижать провода вниз, чтобы убедиться, что термостат надежно закреплен на месте.

Затем снова включите питание своего дома.

Шаг девятый: Настройте дисплей

После того, как вы снова включите электропитание в доме, дисплей термостата должен включиться. Затем вы можете начать процесс программирования вашего термостата.Если у вас есть термостат Wi-Fi, вам будет предложено подключить термостат к Интернету.

Вкратце

Присоединение термостата обычно состоит из четырех простых шагов: снимают старый термостат, прикрепляют заднюю пластину нового термостата, прикрепляют каждый провод к новой задней пластине; настроить дисплей.

Если вы переносите термостат в место, куда не доходит существующие кабели, вероятно, это время, когда вам следует вызвать специалиста. Для этого потребуется некоторый опыт разводки домов.

Сводка

Если вы хотите, чтобы пол с подогревом отвечал вашим меняющимся потребностям, вам нужно будет контролировать температуру, создаваемую с помощью термостата. Выбор подходящего термостата зависит от вашего бюджета и вкуса. Помните, что чем больше вы контролируете температуру в вашем доме, в разных зонах, которые заняты или нет, тем больше денег вы потенциально можете сэкономить. При нынешних расходах на энергию выбор более дешевого термостата может оказаться контрпродуктивным.

После того, как вы купили термостат, заменить старый не может быть проще — если вы решите поставить его на то же место, что и старый. Вы снимаете старый термостат, маркируете и подготавливаете провода, прикрепляете новую заднюю пластину, а затем присоединяете новый термостат. Затем вам нужно будет настроить и запрограммировать термостат.

Это лучший способ максимально использовать полы с подогревом — легкий и простой способ сэкономить деньги — который делает вашу жизнь более простой и комфортной.

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью умных термостатов. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как напольное отопление.

К счастью, есть несколько умных термостатов для электрического теплого пола. Они просто не пользуются такой популярностью в прессе, как крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, созданные специально для электрического теплого пола, и для чего их нельзя.Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

908 -Термостат напряжения с Wi-Fi

Изображение	Название	Цена	Купить
	Mysa Smart Thermostat для электрического подогрева пола		5 906		Купить сейчас
	SunTouch Connect Wi-Fi термостат, модель 500875		Купить сейчас

Цены на продукт вытащили из Amazon Рекламы API

Какие обогреватели работают с термостатами подогрева пола Wifi?

SunTouch в коврике для подогрева пола

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер и обеспечивает циркуляцию жидкости в качестве источника тепла. Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства.Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — для обогревателей требуется 120 / 240в и не более 15А. Если вы превысите силу тока, то, скорее всего, поджарьте термостат (это плохо).

Вы также можете использовать эти термостаты для любого сетевого напряжения. Например, электрические обогреватели плинтуса будут работать нормально. Однако то, что также требует управления вентилятором (например, настенный конвектор), не будет работать.

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Мне действительно нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола. Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

Что использовать: датчик температуры пола или датчик воздуха?

Использование теплого пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха.Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше. Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно. Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области.Он имеет возможность подключаться к голосовым помощникам, IFTTT и «Работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.

Некоторые мысли о надежности подключения Wi-Fi

Для меня поцелуй смерти для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение. Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал.В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если у вас на смартфоне 3 или меньше полосок, возможно, вам стоит подумать о приобретении удлинителя.

5 интеллектуальных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

NUHEAT долгое время считался устройством «Работает с Nest», но новое обновление добавило существенную интеграцию IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного спектра систем автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции как термостат. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные с типичными интеллектуальными термостатами, NUHEAT — это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa.Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд умных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе. Однако программное обеспечение с ошибками и отсутствие обновлений позволили NUHEAT отказаться от него.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет.Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

Приложение включает в себя «режим на выезде» для одновременного отключения всех термостатов. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это все еще в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое у меня вызывает у многих термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Термостат SunTouch Connect WiFi | Проверить цену

Термостат Wi-Fi излучающего пола Microline OJ

OJ Microline UWG4 предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в использовании. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата OJ Microline является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

OJ Microline WiFi Термостат для подогрева пола | Проверить цену

Последние мысли

Все эти термостаты были адаптированы из неумных термостатов.
