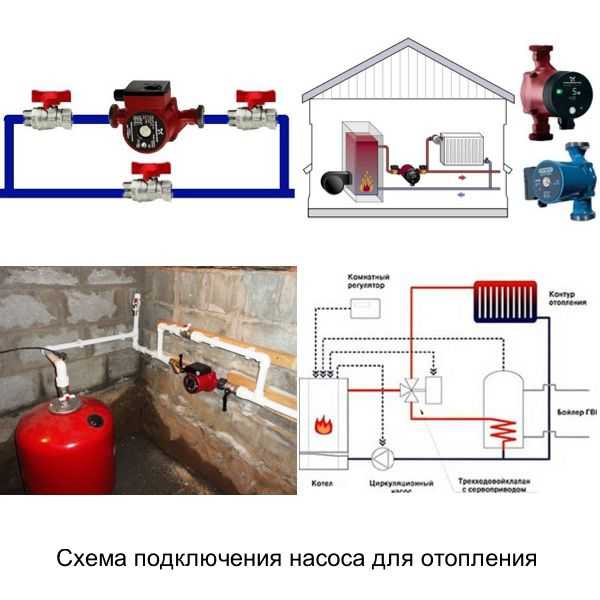

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления
Выбор места врезки прибора в систему
- Где можно поставить насос?
- Бывают ли исключения из правил?
- Отопление с группой отдельных магистралей
Схемы для разного типа систем
Насос и котел на твердом топливе
Схема монтажа насоса
Установка дополнительного оборудования
Правила подключения к электропитанию
Выводы и полезное видео по теме

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

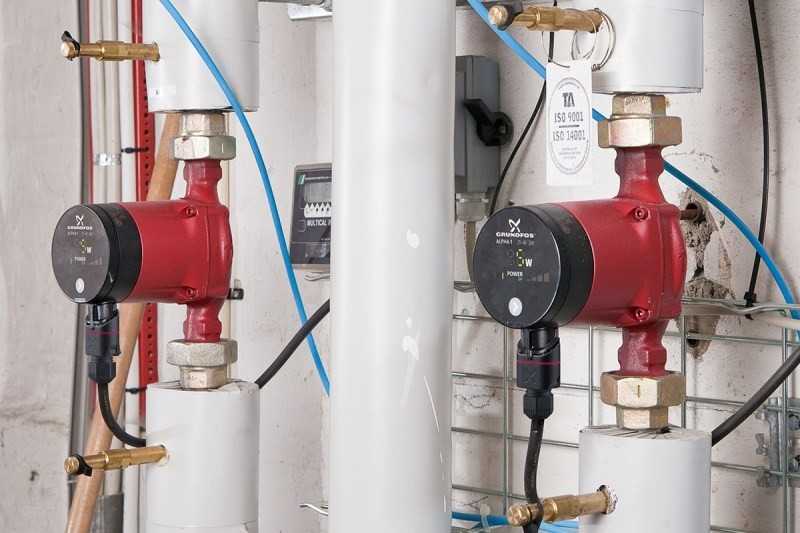

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие — с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

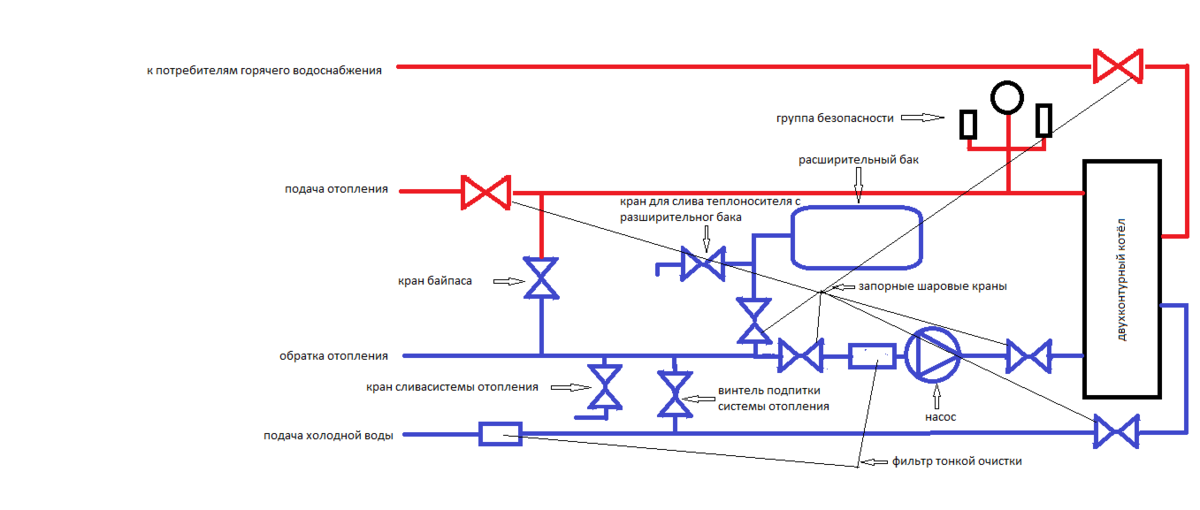

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

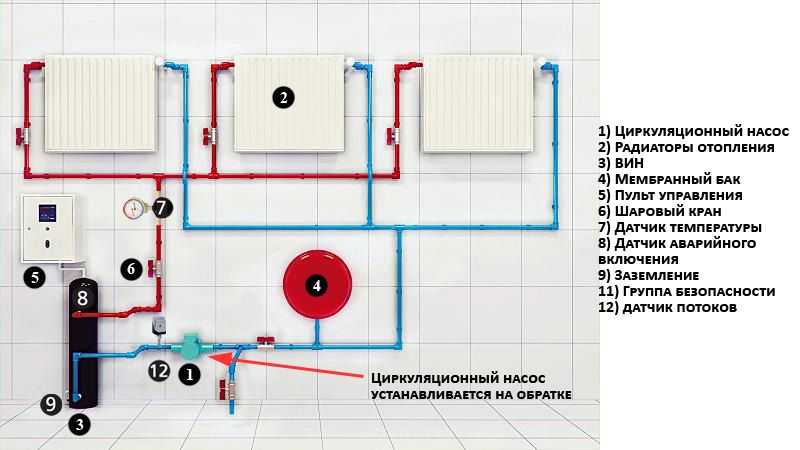

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

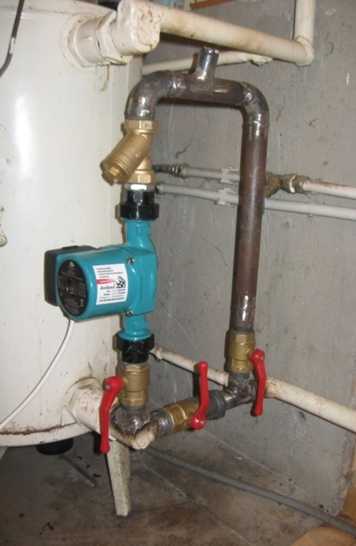

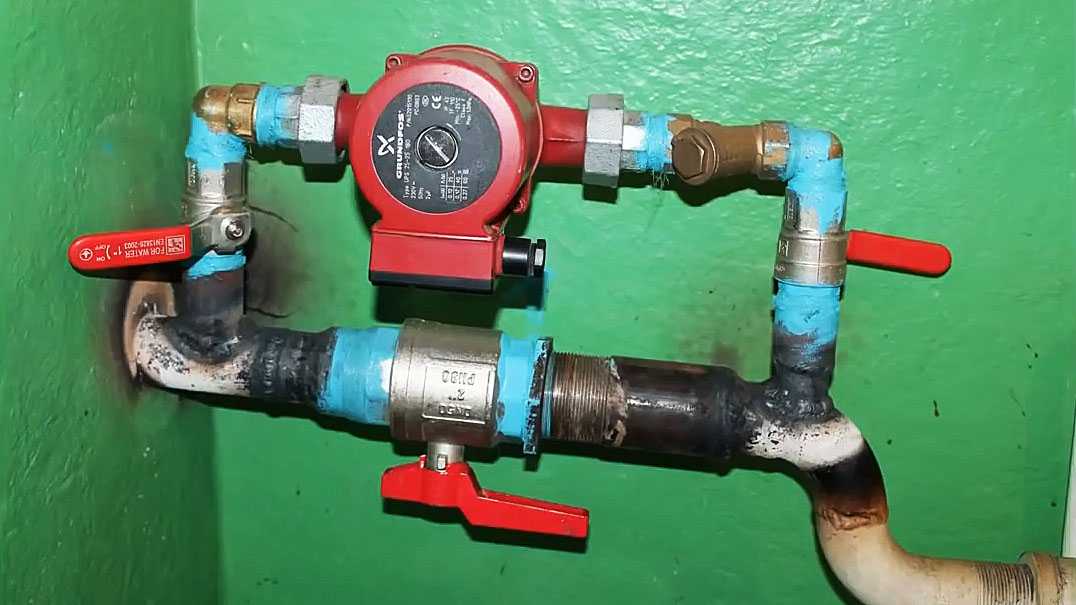

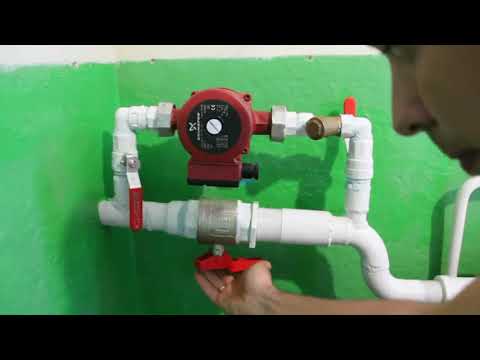

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

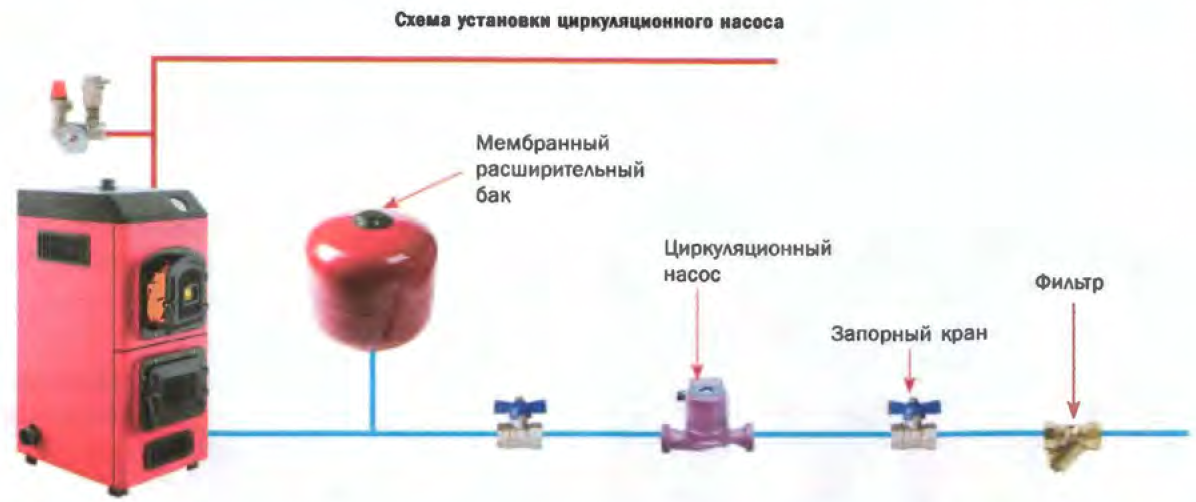

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

при обогреве дома участвует более одного котельного агрегата;
если в схеме обвязки присутствует буферная емкость;
система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
при использовании гидроразделителя;
когда длина трубопровода более 80 метров;
при организации движения воды в контурах обогрева пола.

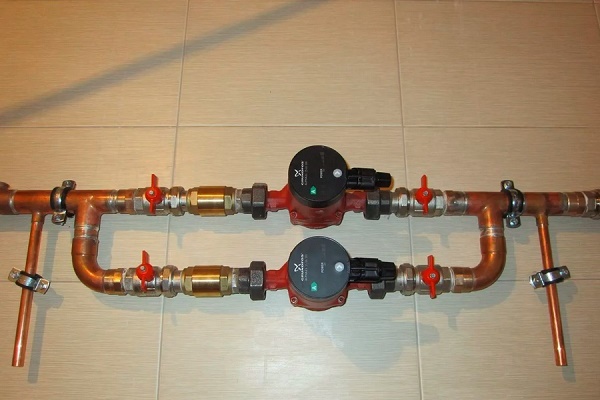

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

через устройство ;
подсоединение к сети вместе с бесперебойником;
питание насоса от системы автоматики котла;
с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса — ваш опыт будет полезен многим читателям.

Подключение циркуляционного насоса к электросети: 2 схемы

Статья
Видео

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?
Способы подключения

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство.

Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

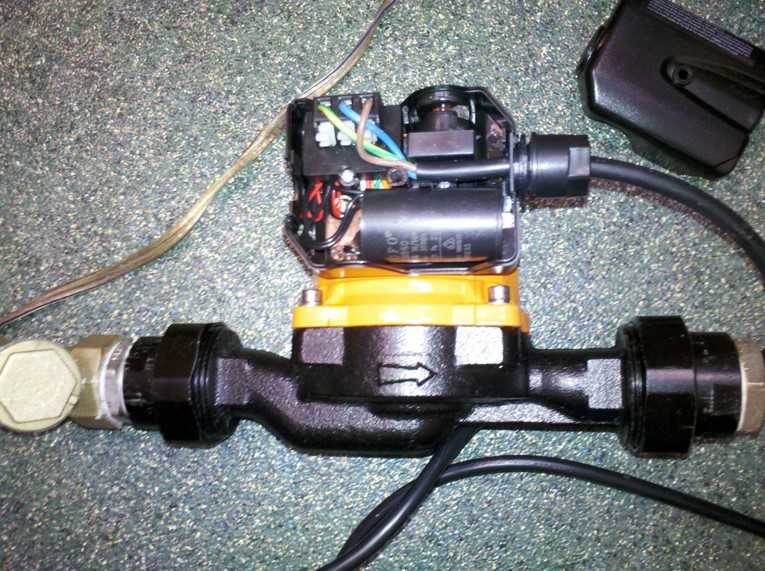

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Как установить насос системы отопления

Неисправный насос центрального отопления может вызвать серьезные проблемы с отоплением. Так что же делать, если вам нужно установить новый насос, и можете ли вы сделать это самостоятельно?

Да. Вы можете установить насос центрального отопления самостоятельно! И чтобы помочь вам, мы составили пошаговую инструкцию, как это сделать.

Мы рассмотрим инструменты, которые вам понадобятся, и способы выполнения работы, от отключения подачи воды до повторного подключения электрических соединений.

Итак, читайте дальше и узнайте все, что вам нужно, чтобы заменить насос центрального отопления и восстановить работоспособность всей системы центрального отопления.

Что вам понадобится?

Чтобы заменить насос центрального отопления и снова запустить систему отопления, вам необходимо убедиться, что у вас есть правильные инструменты.

Их можно купить в любом хорошем магазине товаров для дома, и они не обойдутся в кругленькую сумму. Вы можете купить новый насос центрального отопления в любом хорошем магазине — просто убедитесь, что размер соответствует вашим потребностям.

Вот список инструментов, которые вам понадобятся:

Плоскогубцы
Разводной ключ
Ключ для прокачки
Плоская отвертка
Электрический тестер

Установка насоса центрального отопления: пошаговое руководство

Теперь у вас есть необходимые инструменты, давайте посмотрим, как именно установить насос центрального отопления. Добраться до помпы может быть сложно из-за того, что она находится в сушильном шкафу, но наличие правильных инструментов поможет.

Шаг 1: Отключите подачу воды и электропитание

Убедитесь, что вы отключили электропитание старого насоса, прежде чем пытаться его снять. Кроме того, главный водяной клапан должен быть перекрыт.

Перед началом работы рекомендуется сфотографировать проводку для справки. Вы даже можете обмотать провода изолентой разного цвета, чтобы не было риска их перепутать.

Снимите крышку электрических разъемов. И как только провода будут отсоединены от земли, нейтрали и напряжения, вы можете вытащить кабель из соединительной коробки и от насоса.

Шаг 2: Закройте водяные клапаны с обеих сторон насоса

Найдите задвижки или клапаны насоса и перекройте подачу воды к насосу. Вы можете сделать это, используя плоскогубцы и поворачивая сервисные клапаны по часовой стрелке, пока они не станут тугими.

Шаг 3: Слейте воду из насоса

Этот бит может привести к беспорядку, так как в насосе может оставаться вода. Найдите прокачной винт в середине насоса и снимите его. После этого система должна слиться.

Возьмите несколько полотенец и положите их под насос, когда начнете откручивать гайки, соединяющие насос и трубопровод. Дайте воде стечь.

Шаг 4: Снимите и замените старый насос

Теперь вы сможете снять старый насос. Установите новый насос на место. Убедитесь, что шайбы снова на месте — рекомендуется использовать новые, если это возможно, чтобы снизить риск утечек. Все ваши новые уплотнения насоса должны быть расположены правильно и готовы к соединению с клапанами.

Шаг 5: Закрепите новое устройство на клапанах насоса

Теперь можно затянуть гайки на входе и выходе. Убедитесь, что соединительные гайки достаточно затянуты, чтобы предотвратить утечки, однако будьте осторожны, чтобы не перетянуть их.

Шаг 6: Проверка на утечку

Вы медленно поворачиваете одну из задвижек против часовой стрелки для проверки на утечку. Если помпа начинает подтекать, можно попробовать еще раз подтянуть гайки. Проверьте все точки подключения. Как только вы убедитесь, что утечек нет, вы можете снова включить воду.

Шаг 7. Подсоедините подачу воды

Теперь вы можете снова подключить подачу воды и наполнить систему, открыв запорные вентили. Снова проверьте наличие утечек и затяните все соединительные гайки. Вы должны быть уверены, что нет утечек, прежде чем приступить к следующему этапу, так как он электрический.

Шаг 8: Подсоедините электропроводку

Теперь вы готовы снова подключить электропитание к замещающему насосу. Проверьте сделанную вами фотографию проводки, чтобы убедиться, что вы снова подключили провода под напряжением, нейтраль и заземление к нужным точкам. Если вы не уверены в этой части, вы можете вызвать квалифицированного электрика, чтобы проверить ее для вас.

После того, как вы удовлетворены, он правильно подключен, и вы можете включить электричество, чтобы проверить, работает ли ваш новый насос.

Включите комнатный термостат, чтобы насос заработал, затем включите центральное отопление, и все готово.

Чтобы завершить установку, вы можете удалить воздух из системы, чтобы убедиться, что в ней нет воздуха. Может быть полезно прокачать радиаторы, чтобы убедиться, что новый насос работает и вся система сбалансирована.

В отличие от нашего ассортимента насосов для центрального отопления, сегодня мы также продаем в Интернете широкий ассортимент бытовых приборов, таких как насосы wilo, душевые насосы, погружные насосы, насосы-измельчители!

Часто задаваемые вопросы

Сложно ли менять насосы центрального отопления?

Замена насосов центрального отопления может быть сложной задачей из-за их расположения в сушильном шкафу. Добраться до них может быть сложно, но не невозможно. Однако у вас должны быть правильные инструменты для установки нового насоса.

Если вы будете следовать инструкциям на этой странице, вы сможете самостоятельно заменить насос центрального отопления. Процесс довольно прост, если вы чувствуете себя достаточно уверенно, чтобы попробовать себя. Однако, как и во всем, вы всегда можете проконсультироваться с квалифицированным электриком, если вы не уверены.

Убедитесь, что вы отключили электро- и водопроводную сеть и не подключаете повторно какие-либо электрические элементы, если есть какие-либо утечки, так как это опасно.

В пошаговом руководстве мы предоставили подробную информацию обо всем, что вам нужно знать. Для получения дополнительной информации об установке насоса центрального отопления см.

Когда следует обратиться за помощью к специалисту?

Если вы боитесь иметь дело с электрическими элементами, вы можете обратиться к профессиональному электрику, который поможет вам с системой центрального отопления, и он заменит вам насос системы отопления.

Вы также можете следовать нашему пошаговому руководству и заменить корпус насоса самостоятельно, а затем вызвать электрика, чтобы убедиться, что компоненты электропроводки подключены правильно.

Где я могу найти необходимые детали для ремонта моей системы центрального отопления?

Вы можете купить новый насос центрального отопления во многих розничных магазинах на главной улице или в Интернете.

Убедитесь, что размер соответствует вашим потребностям, и всегда читайте инструкции производителя.

Приобретите инструменты, необходимые для работы, как указано выше, включая разводной ключ, который можно найти в любом магазине товаров для дома. Также рекомендуется заменить шайбы, так что купите себе новые, пока будете в мастерской.

Это все, что вам нужно, так что не составит труда найти детали, необходимые для замены вашего существующего насоса на новый.

Сколько стоит новый насос?

Вы можете приобрести насос центрального отопления менее чем за 50 фунтов стерлингов, и даже большой насос будет стоить всего около 70 фунтов стерлингов. Цены увеличиваются в зависимости от размера и бренда. Несмотря на цену, не забудьте проверить, как вы можете сэкономить деньги на счетах за отопление этой зимой.

Советы по установке теплового насоса для бассейна

В этой статье изложены наши советы по установке теплового насоса для бассейна, которые помогут вам лучше всего установить тепловой насос для бассейна.

Установка теплового насоса для бассейна — довольно простая задача, которую может выполнить либо владелец бассейна, либо местный инженер, либо один из наших опытных инженеров-установщиков. Тем не менее, следует всегда соблюдать рекомендации производителя, чтобы не аннулировать гарантию или не допустить, чтобы ваш тепловой насос работал должным образом.

Если вы хотите, чтобы мы установили для вас тепловой насос, пожалуйста, свяжитесь с нами для получения предложения по установке.

Вот несколько советов, если вы решили самостоятельно установить тепловой насос для бассейна:-

Для теплового насоса требуется:-

1.

Подходящее место

Выберите место для вашего теплового насоса, где будет хороший поток воздуха. Оптимальная эффективность теплового насоса зависит от хорошего потока воздуха.

По возможности, тепловой насос следует всегда устанавливать на открытом воздухе, чтобы он мог получать хороший приток свежего воздуха для работы и отвода тепла.

Минимальные расстояния для тепловых насосов с горизонтальным вентилятором, показанные выше

Минимальные зазоры для тепловых насосов с вертикальным вентилятором, показанные выше

Убедитесь, что воздух, выбрасываемый вентилятором, не сталкивается с препятствиями и может рециркулировать обратно в тепловой насос.

Тепловые насосы для бассейнов выпускаются в двух основных модификациях – с вертикальным вентилятором и с горизонтальным вентилятором. Модели с вертикальным вентилятором всасывают воздух по бокам теплового насоса и выдувают более холодный воздух вверх из верхней части устройства. Вы должны убедиться, что над тепловым насосом нет препятствий, из-за которых выходящий воздух может рециркулировать обратно в блок, поскольку это снизит его эффективность, например, низко висящие деревья или крыши и т. д.

Аналогичные модели с горизонтальными вентиляторами будут втягивать воздух сзади блока и выдувать более холодный воздух из передней части теплового насоса. Чем больше места, тем лучше, но, как минимум, вы должны оставить 300 мм позади теплового насоса и 2 метра перед ним. Опять же, выбрасываемый воздух должен иметь возможность сдуваться, не задев препятствия, например, живые изгороди, заборы и т. д., которые могут вызвать рециркуляцию воздуха.

Модели с вертикальным вентилятором должны иметь зазор не менее 2 футов (600 мм) по бокам и отсутствие препятствий сверху, как показано на схеме ниже.

Минимальные требования к свободному пространству

Требуемые зазоры для тепловых насосов

Тепловые насосы для бассейнов следует по возможности устанавливать на открытом воздухе, чтобы обеспечить хороший приток свежего воздуха. Однако некоторые из них могут быть установлены внутри насосной станции – см. раздел ниже.

Постарайтесь расположить тепловой насос рядом с насосом бассейна, чтобы свести к минимуму трение в трубах. Если у вас слишком длинный участок трубы, у вас может быть недостаточная скорость потока воды через тепловой насос, и вам может потребоваться модернизация насоса для бассейна или использование труб большего диаметра к тепловому насосу и от него, чтобы уменьшить трение в трубах и поддерживать хорошее качество воды. скорость потока.

Большинство тепловых насосов указывают требуемый номинальный расход воды в таблицах технических характеристик. Если поток воды через тепловой насос слишком низок, тепловой насос может перегреться, и блок безопасности отключится.

Не так – Зал позора!

Некоторые примеры неправильной установки теплового насоса для плавательных бассейнов.


Недостаточные зазоры с трех сторон теплового насоса		Недостаточное свободное пространство для воздушного потока

Недостаточное свободное пространство спереди – должно быть не менее 2,5 м. Тепловой насос — это неправильно!		Недостаточный зазор — продувка теплового насоса на сарай

на обороте 9018.0178		Тепловой насос, установленный под настилом. Опасность рециркуляции воздуха и недостаточного притока воздуха

Тепловой насос Calorex установлен внутри навеса, но неправильно! Должен дуть наружу, а не внутрь сарая . Также вентилятор дует на препятствие		Тепловой насос установлен неправильно, дует на стену ! Перед вентилятором должно быть свободное пространство не менее 2,5 м.

Тепловой насос в деревянном ящике, поэтому воздух не циркулирует!

Примеры правильно установленных тепловых насосов см. в нашей фотогалерее

2. Расход воды

Большинство наших тепловых насосов для бассейнов указывают требуемый расход воды в таблице технических характеристик. Если расход воды слишком низкий, вода в тепловом насосе перегреется, и тепловой насос отключится.

Проверьте расход воды из насоса для бассейна и через фильтр, чтобы убедиться, что он достаточно высок для вашего теплового насоса для бассейна.

Обратите внимание, что существует максимально возможный поток через каждый размер трубы бассейна, независимо от мощности вашего насоса. Для более крупных тепловых насосов может оказаться невозможным обеспечить достаточный расход воды через маленькие трубы (например, трубы диаметром 1,5 дюйма). Пожалуйста, свяжитесь с нами для консультации по этому вопросу.

Мы продаем расходомеры воды, которые покажут вам скорость потока через ваши трубы.

См. наш раздел «Аксессуары»

Вам также следует регулярно промывать фильтр для бассейна, чтобы скорость потока воды оставалась на достаточном уровне.

3. Основание

Основание теплового насоса должно быть ровным и прочным. Можно использовать как бетонное основание, тротуарную плитку, уложенную на песок, так и деревянный настил.

Вибрация от теплового насоса будет минимальной и не потревожит тротуарную плитку.

Тепловой насос можно установить выше или ниже уровня воды. Единственным условием является то, что циркуляционный насос бассейна должен быть достаточно мощным, чтобы обеспечить расход воды, необходимый для работы теплового насоса.

Duratech Dura 10

Мы также продаем монтажные ножки и легкие плиты для монтажа теплового насоса. Они помогают поднять тепловой насос над землей, а также снизить уровень шума и вибрации.

Во время работы теплового насоса капание конденсата является нормальным явлением, особенно во влажных условиях. Вы должны учитывать водный конденсат, который будет поступать из блока в базовой конструкции, так как количество воды может быть значительным и вызвать образование лужи воды. Например, если блок установлен на деревянном настиле, в настиле можно сделать отверстия, чтобы конденсат мог стекать и не вызывал гниение древесины.

Некоторые тепловые насосы имеют выпускную трубу для воды, которая отводит конденсат, или к ней можно присоединить кусок шланга для отвода воды в определенное место.

Некоторые клиенты ошибочно думают, что тепловой насос имеет утечку, хотя на самом деле вода, поступающая из теплового насоса, представляет собой обычный конденсат

4. Электроснабжение

Перед покупкой теплового насоса для бассейна необходимо проверить рабочий ток и пиковый ток указано в списке для желаемой модели.

Убедитесь, что электропитание соответствует рабочему и пусковому току устройства.

Обычно рекомендуется проложить специальный кабель обратно к вашему потребителю электроэнергии для теплового насоса и установить специальный выключатель для теплового насоса.

Большинство тепловых насосов потребляют больше электроэнергии при запуске. Это длится всего миллисекунду или около того, пока компрессор запускается, а затем ток возвращается к нормальному рабочему току устройства.

Требуемая мощность автоматического выключателя обычно указывается в спецификации для каждого теплового насоса и обычно немного превышает пусковой ток.

Обычно с тепловым насосом используется автоматический выключатель типа «D» (предохранитель). Автоматический выключатель типа «D» допускает более высокий ток при запуске (при запуске компрессора) без отключения автоматического выключателя.

Если у вас очень «чувствительное» электроснабжение, то некоторые тепловые насосы имеют дополнительную (или встроенную) опцию «мягкого пуска». Опция плавного пуска «уменьшает» пусковой ток до рабочего тока, чтобы избежать скачков мощности при запуске.

Комплект/опция для плавного пуска обычно требуется только для установок, использующих большой однофазный тепловой насос (например, 30 кВт) с ограниченным или чувствительным электроснабжением. В экстремальных ситуациях при запуске теплового насоса может мигать свет в доме или срабатывать автоматический выключатель. Комплект плавного пуска помогает предотвратить это.

Функция плавного пуска обычно не требуется в Великобритании, а также для небольших тепловых насосов или трехфазных тепловых насосов. Пожалуйста, свяжитесь с нами для получения дальнейшей информации.

Мы продаем модуль плавного пуска стороннего производителя, который можно добавить практически к любому тепловому насосу. Это указано в нашем разделе «Аксессуары»

Для питания теплового насоса обычно используется армированный кабель. Это необходимо для предотвращения случайного повреждения кабеля (например, при протыкании его лопатой).

Требуемый размер (толщина) кабеля зависит от длины используемого кабеля. Для более длинного кабеля потребуется более толстый кабель из-за повышенного сопротивления длинного кабеля.

Армированный кабель должен быть проложен к поворотному выключателю, который должен быть расположен в пределах 1 метра от теплового насоса, чтобы можно было легко отключить питание теплового насоса

Электромонтажные работы должен выполнять квалифицированный электрик, который может рассчитать необходимое сечение кабеля.

Тепловой насос также должен быть надлежащим образом заземлен.

Поскольку тепловой насос находится на открытом воздухе, электрическая цепь также должна быть защищена с помощью УЗО.

Большинство объектов имеют однофазное электроснабжение. Трехфазное электроснабжение обычно встречается только на больших объектах или в коммерческих установках. Если вы не уверены, возможно, у вас однофазное электропитание, но попросите вашего электрика подтвердить это для вас.

Однофазные источники питания работают при напряжении около 230-240 В в Великобритании и имеют один провод под напряжением, нейтраль и землю и являются наиболее распространенным типом питания в жилых домах.

Более крупные объекты могут иметь 3-фазное электропитание. Обычно это работает при напряжении 380–415 В и использует три провода под напряжением, нейтральный и заземляющий провода.

Обратите внимание, что большинство 3-фазных установок рассчитаны на 380-415 В, однако во Франции можно найти как 380-415 В, так и некоторые более старые 3-фазные источники питания на 220 В, поэтому перед заказом проверьте, какой у вас тип.

Все наши тепловые насосы рассчитаны на работу с электросетями с частотой 50 Гц (которые используются по всей Европе).

Обратите внимание, что в США они используют электросети с частотой 60 Гц. Тепловые насосы спецификации США не будут работать в Великобритании или Европе. Все наши тепловые насосы рассчитаны на электропитание с частотой 50 Гц.

Мы можем поставить электрическую соединительную коробку со встроенным таймером для насоса вашего бассейна – см. раздел «Аксессуары». Пожалуйста, свяжитесь с нами для цитаты.

5. Сантехника

Тепловой насос легко добавить к существующей системе трубопроводов бассейна.

Сначала проверьте размер труб.

В Великобритании это обычно трубы диаметром 1,5 или 2 дюйма. В Европе чаще встречается 50мм. Проверьте надписи, отштампованные на существующих трубах и отводах, чтобы узнать, какой у вас размер. Не измеряйте только внешний диаметр труб или фитингов, так как он часто отличается от требуемого размера, и вы можете случайно заказать трубы и фитинги не того размера!

например, 1,5-дюймовая труба для бассейна имеет внешний диаметр примерно 1,9 дюйма (1,5 дюйма относится к внутреннему диаметру труб для британских размеров и внешнему диаметру для метрических размеров)

Как только вы узнаете существующий размер трубы, который у вас есть, вы будете знать, какой размер соединителей и отводов вам понадобится.

В Великобритании наиболее распространены трубы диаметром 1,5 дюйма, а в Европе — 50 мм.

Каталог фитингов для труб см. в разделе «Аксессуары».

Если у вас есть существующий нагреватель для бассейна, например, газовый или жидкотопливный котел, то, если он все еще работает нормально, мы рекомендуем вам оставить его на месте и установить тепловой насос на одной линии с существующим бойлером.

Это позволит вам запустить тепловой насос и бойлер, если это необходимо для быстрого нагрева бассейна. Старый обогреватель также может помочь дополнить тепло от вашего теплового насоса в очень холодную погоду, чтобы продлить купальный сезон.

По возможности вода должна сначала проходить через тепловой насос, а затем через существующий нагреватель, чтобы тепловой насос выполнял большую часть работы по обогреву. Термостат на существующем нагревателе (например, газовом котле) можно установить ниже, чем на тепловом насосе, чтобы существующий нагреватель работал только при необходимости.

К тепловому насосу подходят только две трубы – «подающая» и «обратная».

Мы рекомендуем вам установить «байпас» на ваш тепловой насос

Байпас представляет собой серию из 3 клапанов. Они позволяют изолировать тепловой насос, чтобы предотвратить протекание через него воды.

Байпас также позволяет регулировать расход воды для достижения оптимальной производительности теплового насоса. Мы будем рады посоветовать, как отрегулировать расход в зависимости от марки и модели используемого теплового насоса.

Как правило, вы должны стремиться к разнице между температурами воды на входе и на выходе примерно в 1-2 градуса

Мы продаем комплекты байпаса в разделе «Аксессуары»

Это требуется зимой, когда вам нужно слить всю воду из нагревателя насоса, чтобы предотвратить повреждение от замерзания, однако у вас может быть датчик замерзания на вашем насосе для бассейна, и вы можете продолжать циркулировать воду по трубам вашего бассейна.

Настройка байпаса также позволяет регулировать расход воды, проходящей через наш тепловой насос. Слегка приоткрыв перепускной клапан, вы можете уменьшить расход воды через тепловой насос.

Зимой нельзя допускать замерзания воды внутри теплового насоса, так как это может привести к поломке теплообменника, а на повреждения от мороза/замерзания гарантия производителя обычно не распространяется. Мы продаем ряд зимних чехлов для тепловых насосов для бассейнов для защиты вашего устройства – см. наш раздел «Аксессуары»

. Трубы к тепловому насосу и от него можно изолировать, чтобы уменьшить потери тепла.

Тепловой насос обычно устанавливается последним в потоке воды перед возвратом воды в бассейн, т.е. после фильтра.

Единственным исключением является установка для хлорирования, и в этом случае она должна быть последней единицей перед возвратом воды в бассейн, чтобы концентрированный хлор не проходил через тепловой насос, так как это может вызвать преждевременную коррозию тепла. обменник.

Тепловой насос можно установить рядом с любым имеющимся у вас обогревателем (например, газовым). Это позволяет использовать газовый нагреватель, а также тепловой насос, если это необходимо, либо для быстрого нагрева бассейна, либо если температура воздуха слишком низкая для эффективной работы теплового насоса, например, во время купального сезона.

Старайтесь, чтобы вода сначала проходила через тепловой насос, а затем через газовый/масляный нагреватель, чтобы тепловой насос выполнял большую часть работы по обогреву, а существующему бойлеру нужно было только «поднять» температуру

6. Несколько тепловых насосов

В больших бассейнах можно использовать два тепловых насоса вместе

или в больших бассейнах можно использовать четыре тепловых насоса

Несколько тепловых насосов могут быть соединены последовательно или параллельно. Пожалуйста, свяжитесь с нами, чтобы получить совет о том, какой метод лучше всего использовать в вашей ситуации.

7. Установка теплового насоса в помещении

По возможности тепловой насос следует всегда устанавливать на открытом воздухе, так как для работы и отвода тепла им требуется постоянный приток свежего воздуха. Однако некоторые модели можно установить внутри машинного зала. Для моделей с вертикальным вентилятором можно построить воздуховод для отвода выбрасываемого воздуха через стену здания.

Для моделей с горизонтальным вентилятором их можно разместить у стены и прорезать в стене отверстие на одной линии с вентилятором, чтобы выходящий воздух мог выходить наружу.

Следует избегать рециркуляции отработанного воздуха обратно в тепловой насос.

При внутренней установке также необходимо обеспечить доступ воздуха в насосную. Вентилируемая дверь или решетка должны быть установлены на противоположной стороне насосной станции, которые должны быть достаточно большими, чтобы свежий воздух поступал в помещение с той же скоростью, с которой он выходит из помещения.

Для крытых бассейнов размещение теплового насоса внутри здания бассейна может помочь осушить воздух, втягивая свежий воздух в помещение бассейна и используя тепловой насос для удаления влажного воздуха.

Недостатком такой схемы является то, что температура воздуха внутри помещения с бассейном вскоре снизится до температуры наружного воздуха. Для крытых бассейнов это может быть нежелательно, и тогда может потребоваться какой-либо подогрев воздуха, что сводит на нет преимущества размещения теплового насоса в помещении.


Вывод теплового насоса с вертикальным вентилятором на улицу	Установка теплового насоса с горизонтальным вентилятором в помещении0459

8. Внутренние бассейны

Крытые бассейны предъявляют иные требования, чем открытые бассейны, основным отличием которых является необходимость осушения влажного воздуха, а также подогрева воздуха зимой.

Обычно для крытых бассейнов температура воздуха должна быть на 1 градус выше температуры воды в бассейне. например, вода в бассейне = 28°С, температура воздуха = 29°С.

Для крытых бассейнов мы продаем агрегаты «все в одном» от Heatstar или Calorex, которые обеспечивают нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Пожалуйста, обратитесь к нам за дополнительной информацией.

Существует два основных варианта для крытых бассейнов:

Тепловой насос для бассейна и отдельные отдельно стоящие или настенные осушители. Осушители могут иметь встроенные электрические нагреватели для подогрева воздуха в бассейне зимой.
Все в одном блоке, обеспечивающем нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Эти устройства нуждаются в воздуховодах для обдува обезвоженным воздухом любых стеклянных окон, чтобы предотвратить образование конденсата.


Heatstar Gemini – все в одном устройстве	Отдельно стоящий осушитель воздуха Calorex Vaporex

буферный резервуар

Мы предлагаем услуги по проектированию крытых бассейнов, чтобы помочь выбрать и указать все оборудование для крытых бассейнов

Дополнительную информацию см. на странице «Внутренние бассейны»

9. Тепловые насосы для джакузи и плавательных бассейнов

Наши тепловые насосы также могут быть установлены в джакузи и плавательных бассейнах.

Использование теплового насоса обычно значительно снижает эксплуатационные расходы по сравнению с электрическим нагревателем, и использование теплового насоса в спа и гидромассажных ваннах становится все более популярным.

Желаемая температура воды может быть установлена максимум на +40°C

Тепловой насос просто подключается к существующему контуру СПА

Мы рекомендуем сохранить существующий электрический нагреватель в качестве резервного нагревателя для теплового насоса на экстремально холодные (минусовые) температуры воздуха

В идеале вода должна сначала проходить через тепловой насос, а затем через электрический нагреватель.

Свяжитесь с нами, если вам нужна консультация по установке теплового насоса в гидромассажную ванну или плавательный бассейн.

10. Примеры установки

Ниже приведены некоторые снимки, сделанные из нашей фотогалереи установки, изготовленных с использованием тепловых насосов, поставляемых с помощью Heatpumps4pools





	. Устройство установлено на тротуарной плитке. Трубопровод изолирован. Существующий трубопровод от бассейна до теплового насоса.	Сантехническое устройство – обратите внимание на систему байпасных клапанов, позволяющую изолировать агрегат и сливать воду зимой блок

Другие примеры установки см. в нашей фотогалерее

Дополнительные советы по установке теплового насоса см. также на странице часто задаваемых вопросов

11. Услуги по установке – позвольте нам установить это для вас

Мы предлагаем полный комплекс услуг по установке тепловых насосов для бассейнов с привлечением наших высококвалифицированных инженеров.
