как подключить одноклавишный выключатель

Автор Alexey На чтение 5 мин Просмотров 2.5к. Опубликовано Обновлено

Содержание

  1. Общее
  2. Заменить устаревший или неисправный однополюсный выключатель скрытой установки
  3. Замена старого подрозетника
  4. Замена выключателя открытой установки на однополюсный выключатель скрытой
  5. Заменить выключатель и часть проводов

Однополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение.

Его установка, подключение и замена покажется весьма простым делом, при взгляде на схему:

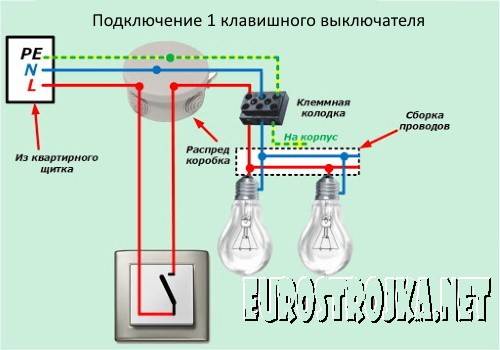

Схема подключения выключателя в распред коробке

Действительно, более простую электрическую цепь трудно придумать.

Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус.

Звонок электрику из реальной жизни:

Привет, поставил выключатель в гараже, включил и везде света не стало!
Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно.

Для начала:

  • Все работы производить при выключенном напряжении!
  • Коммутироваться должен исключительно фазный провод, подключаемый к внутреннему контакту патрона источника света;
  • Выключатель скрытой установки удобно будет подключать, если длина проводов, выступающих из подрозетника (монтажной коробки), будет равна его диаметру;
  • Изоляцию лучше всего снимать с помощью стриппера – специального инструмента.
Стриппер — инструмент для снятия изоляции

Заменить устаревший или неисправный однополюсный выключатель скрытой установки

В зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы. В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.

Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.

В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности.

Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:

В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями

Вставляют провода в клеммы нового выключателя и крепко зажимают.

Замена старого подрозетника

Может быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод!

Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.

Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.



Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.

Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении.

Замена выключателя открытой установки на однополюсный выключатель скрытой

Встречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля.

Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.

коронка для подрозетника

Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.

Для кирпичной кладки подрозетник такой:

Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки.Дальнейший порядок подключения тот же, что и вышеописанный.

Заменить выключатель и часть проводов

Если предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки.

Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи.

Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.

Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором.

По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

Реле для одноклавишного выключателя TZ78



Реле одноканальное TZ78 – это компактное устройство, созданное специально для скрытого монтажа или для установки в подрозетник с подключением к механическому выключателю. Управляйте источниками освещения удалённо с помощью мобильного приложения rubetek. Создавайте сценарии совместной работы устройств. Например, настройте автоматическое включение света при низком уровне освещённости.

Для подключения Реле к системе rubetek необходим приёмник, который будет передавать команды другим устройствам Умного дома и в rubetek Cloud.

Доступные устройства:


Центр управления CC1



Устройство представляет собой реле для скрытого монтажа, замыкающее и размыкающее электрическую цепь.
К Реле можно подключать электроприборы и освещение мощностью до 3 кВт.

Устройство работает по стандарту Z-Wave (869 МГц) и может подключаться к приёмнику на данной частоте.

Реле необходимо установить в зоне действия Центра Управления и скачать бесплатное мобильное приложение.


Реле не может напрямую подключаться к Rubetek Cloud и приложению Rubetek. Для подключения Реле к системе Rubetek необходимо использовать Центр управления CC1, который выступает ретранслятором сигналов от Реле в мобильное приложение Rubetek.




Управляйте освещением и электроприборами с помощью мобильного приложения

Включить осветительные приборы в ваше отсутствие, чтобы другие думали, что вы дома

Напомнит о забытом включённом освещении/электроприборе в доме

Включить свет при открывании двери в прихожей, гардеробе, ванной комнате и других местах (в связке с Датчиком открытия)

Включить свет при обнаружении движения человека в помещении (в связке с Датчиком движения)

Автоматически включит свет с наступлением ночи (в связке с Датчиком 3 в 1)

Голосовое управление устройством. Интегрируется с Apple HomeKit




Вентиляция

Освещение


Кондиционеры

Конвекторы


Шаровые краны

Шторы и жалюзи


Гаражные ворота

Системы полива


Котлы

Тёплый пол




  • Все клеммы (включая S и Sx) устройства находятся под напряжением питания сети и несут опасность поражения электрическим током. Прикосновение к клеммам подключённого устройства повлечет удар электрическим током.

Установка устройства должна осуществляться только квалифицированным специалистом.


Перед установкой убедитесь, что электросеть обесточена.

Во время электрического монтажа не допускайте касания между жилами проводников и клеммами.

При необходимости используйте обжим.

Проводники должны надёжно фиксироваться в клеммах.

Разместите антенну как можно дальше от металлических элементов (монтажные провода, крепления и т.д.), чтобы избежать помех.

Металлические элементы, расположенные вблизи антенны (металлические подрозетники, металлические дверные коробки) могут ухудшить радиосигнал.

Не обрезайте и не укорачивайте антенну – ее длина рассчитана для работы в определенном частотном диапазоне.




Для установки устройства необходимо наличие нулевого провода в подрозетнике.


Подключайте устройство согласно схемам подключения, представленным в инструкции.

Не подключайте к устройству нагрузку, которая превышает рекомендованные значения.

Установка допускается как на горизонтальную, так и на вертикальную поверхности.

Устройство подходит для установки в стандартную монтажную коробку (подрозетник).

Для удобства рекомендуется использовать подрозетник увеличенной глубины.

Устройство можно устанавливать в электромонтажных коробках, прятать за светильниками, натяжными и подвесными потолками.

Завершив установку, не закрывайте монтажную коробку выключателя. Обеспечьте себе доступ к кнопке Переключателя устройства. Это необходимо для подключения реле к Центру Управления.




  • 1

    Панель реле

  • 1

    Контакты для подключения

  • 1

    Переключатель

  • 1

    Антенна

  • S – Клемма для кнопки выключателя;

    N – Клемма для нулевого провода;

    NO1 – Клемма подключения нагрузки;

    L – Клемма для фазного провода;

    Переключатель – Служебная (сервисная) кнопка, предназначенная для включения устройства в существующую сеть Z-Wave и исключения из неё.



    Убедитесь, что электрическая сеть, к которой вы собираетесь подключить устройство, обесточена. Соблюдайте технику безопасности!

    Подключите устройство в соответствии со схемами, приведенными далее:


    Одноклавишный выключатель



    Управление шаровым краном с электрическим приводом



    Освещение с двумя проходными выключателями



    Освещение с тремя проходными выключателями



    Установка в потолок или распределительную коробку




    Скачайте и установите приложение rubetek из App Store или Google Play.
    Можете воспользоваться QR-кодом.
    Для работы с приложением создайте учётную запись и подтвердите свой мобильный номер.





    1. Откройте приложение rubetek
    2. Нажмите на «+» в верхнем правом углу главного экрана
    3. Выберите «Добавить устройство»

    1. В списке устройств выберите Освещение → Скрытый монтаж → Реле для одноклавишного выключателя TZ78

    1. Следуйте инструкциям в приложении


    Выберите один из способов подключения реле к Центру Управления:

    Автодобавление в течение 30 секунд после подачи питания.
    Откройте вкладку “Устройства” и нажмите на знак “+”. Откроется новое окно с автоматическим поиском новых устройств.
    В течение 30 секунд реле подключится к Центру Управления, и в мобильном приложении откроется меню “Об устройстве”.

    С помощью Переключателя.
    Выполните следующие действия:

    1. Запустите мобильное приложение и подключитесь к проекту, в котором хотите использовать реле.
    2. Подключите питание!
    3. Откройте вкладку “Устройства” и нажмите на знак “+”. Откроется новое окно с автоматическим поиском новых устройств.
    4. Аккуратно нажмите на Переключатель реле 3 раза за 1,5 сек.

    С помощью клавиш выключателя (если уже закрыли монтажную коробку выключателя).
    1. Откройте вкладку “Устройства” и нажмите на знак “+”.
    2. Откроется новое окно с автоматическим поиском новых устройств.
    3. Нажмите на клавишу выключателя 3 раза за 1,5 секунды.

    Если реле подключилось к Центру Управления, в мобильном приложении откроется меню Об устройстве, где можно задать имя устройству, выбрать расположение и иконку.


    Вы можете установить между реле и Центром Управления еще одно устройство с протоколом передачи данных z-wave (умную розетку, реле или многофункциональный датчик Rubetek). Оно будет ретранслировать сигнал от Центра Управления к реле.


    Следуйте строго описанному выше алгоритму действий! Несоблюдение хоть одного пункта может привести к некорректной работе реле.




    Для включения/выключения устройства достаточно однократного нажатия на плитку.

    Реле

    Выключено

    Реле выключено


    Реле

    Включено

    Реле включено


    Реле

    Недоступно

    Реле недоступно




    Чтобы открыть настройки кнопки, нажмите и удерживайте его плитку на экране устройств.
  • 1

    Название устройства

  • 1

    Комната расположения

  • 1

    Иконка

  • 1

    Последняя активность

  • 1

    Удаление устройства из Дома




  • Реле не работает: не горит светодиод на переключателе.

    Проверьте, что вы включили подачу питания в сеть электропитания. Проверьте, что провода реле подключены к системе электропитания и выключателю в соответствии со схемой. Проверьте, что антенна реле расположена на достаточном расстоянии от металлических элементов.

    Реле не добавляется или не удаляется через мобильное приложение.

    Проверьте, что Центр управления подключён к сети электропитания (горит крайний правый светодиод). Проверьте, что смартфон или планшет подключён локально к Центру управления. Возможно, расстояние между Центром управления и реле слишком большое. Попробуйте уменьшить это расстояние. Проверьте, что в сети электропитания есть напряжение.

    Реле не реагирует на сигналы мобильного приложения.

    Проверьте, что Центр управления подключён к сети электропитания (горит крайний правый светодиод) и/или Интернету. Возможно, расстояние между Центром управления и реле слишком большое. Попробуйте уменьшить это расстояние. Проверьте подключение мобильного устройства к проекту. На главном экране будет указано «локальное подключение» либо «удалённое подключение».


    Если у вас не получилось решить проблему самостоятельно — обратитесь в техническую поддержку по адресу [email protected] или по телефону 8 800 777-53-73.




    Модель TZ78

    Протокол передачи данных Z-Wave (869 Мгц)

    Дальность действия до 30 метров в помещении

    Рабочее напряжение AC 230В 50Гц

    Макс. ток нагрузки АС 13 А

    Количество каналов 1

    Рабочая температура 0…+40 ˚С

    Рабочая влажность до 80%, без конденсата

    Измерение энергопотребления отсутствует

    Выходная мощность цепи (резистивная нагрузка ) 3 кВт

    Защита от скачков напряжения отсутствует

    Подрозетник для монтажа Ø ≥ 50 мм

    Габариты 42,8×35,8×18,35 мм




    Реле TZ78 1 шт.

    Провода питания 5 шт.

    Инструкция 1 шт.




    Декларация соответствия RU С-CN.АБ15.В.03159

    Срок действия 25.07.2017-24.07.2018

    Орган по сертификации ЗАО «Спектр-К»

    Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств»


    Что это такое, особенности, типы, принцип работы и области применения

    Вам нужен простой способ управления цепями или механизмами? Тогда проводка кнопочного выключателя – это то, что вам нужно.

    Кнопочные переключатели могут управлять питанием в цепи или действиями в машине. Например, выключить свет или запустить таймер в микроволновой печи.

    Однако существует несколько типов кнопочных переключателей, и вы можете запутаться, пытаясь выбрать правильный.

    Но не волнуйтесь. В этой статье мы покажем вам все, что вам нужно знать о кнопочных переключателях, и даже о том, как легко подключить их к вашей цепи.

    Начнем!

    Что такое кнопочный переключатель?

    Кнопочные переключатели представляют собой открытые тактильные переключатели, которые могут управлять цепью или выполнять определенное действие только при нажатии кнопки. Другими словами, он может включать цепь при нажатии и выключать курс при отпускании.

    В зависимости от типа переключателя кнопки могут работать с фиксацией или мгновенным действием.

    Кроме того, производители обычно изготавливают кнопки из прочных и долговечных материалов, таких как пластик или металл, чтобы они не изнашивались при постоянном использовании.

    Кроме того, поверхность кнопочного переключателя может быть либо плоской, либо иметь форму, которую можно быстро нажать или нажать пальцем.

    Кроме того, старайтесь не путать кнопочные переключатели с обычными переключателями. В то время как переключатели имеют постоянные положения включения и выключения, кнопки имеют только временные функции включения и выключения. Кроме того, когда вы нажимаете кнопочный переключатель, он остается в этом нажатом состоянии до тех пор, пока вы не нажмете его снова, чтобы отпустить.

    Особенности и технические характеристики кнопочного переключателя

    Здесь мы перечислили основные функции и технические характеристики кнопочного переключателя.

    Особенности
    • Тактильная обратная связь обеспечивает четкий щелчок
    • Максимальный отскок контакта 5 мс
    • Его диэлектрик выдерживает до 250 В переменного тока в течение одной минуты увеличение потока в переключателе схема
    • Имеет защелкивающуюся клемму

    Технические характеристики
    • Используется режим тактильной обратной связи
    • Характеризуется рабочей силой 0,55±0,69 Н
    • Сопротивление контакта МАКС. 100 мОм
    • Диапазон рабочих температур от -20 до +70 ℃
    • Диапазон температур хранения от -20 до +70 ℃

    Типы кнопочных переключателей

    Типы кнопочных переключателей включают:

    • Кнопки Arduino
    • Кнопки мгновенного действия
    • 2-позиционные кнопки
    • Миниатюрные кнопки
    • Кнопки Push to Switch
    • Тактильные кнопки
    • Кнопка для печатной платы переключатели
    • Промышленные кнопочные переключатели
    • Двойные кнопочные переключатели
    • Кнопочные переключатели Push-to-break
    • Кнопочные переключатели на печатной плате
    • Кнопки для монтажа на панели
    • Кнопочные выключатели с блокировкой
    • Кнопочные выключатели для дверей

    Как работает кнопка?

    Принцип работы большинства кнопочных переключателей одинаков. Таким образом, как только вы нажимаете на привод или кнопку, они нажимают на внутреннюю пружину и контакты. Кроме того, это действие затрагивает стабильные соединения, находящиеся в нижней части коммутатора.

    Более того, процесс нажатия выключателя может либо замкнуть, либо разомкнуть вашу электрическую цепь. Как только вы снова нажмете кнопку, внутренняя пружина втянется и вернет кнопку, подключенную к ее прежнему состоянию.

    Схема кнопочного выключателя

    Кроме того, вы можете выбрать кнопочный переключатель с обычными «разомкнутыми контактами» или «замкнутыми контактами».

    Если у вас есть мгновенный переключатель, вам придется поддерживать давление, которое вы прикладываете к элементу управления, чтобы выполнить действие. С другой стороны, переключатели с фиксацией могут оставаться нажатыми до тех пор, пока вы снова не нажмете кнопку, чтобы отпустить ее.

    Как подключить кнопочный переключатель Проводка

    Проводка переключателя

    Кнопка, с которой мы будем работать, представляет собой металлический кнопочный переключатель диаметром 19 мм с функцией самоблокировки и пятью контактами.

    Пять контактов включают нормально закрытый (NC) контакт, нормально открытый (NO) контакт, два светодиодных контакта и общедоступный контакт C.

    В этой конфигурации черный и красный провода обозначают провода светодиодов, желтый — размыкающий провод, зеленый — общедоступный провод C и синий — замыкающий провод.

    Чтобы начать подключение кнопочного переключателя, подсоедините общедоступный зеленый провод C к положительной клемме источника питания. Затем соедините красный светодиодный провод с плюсовой клеммой цепи или устройства, которым вы хотите управлять, и соедините его с синим нормально разомкнутым проводом.

    Затем возьмите отрицательную клемму устройства или цепи и черный светодиодный провод и подключите их к положительному полюсу источника питания.

    После этого светодиод должен загореться, когда вы нажмете кнопку, чтобы активировать вашу цепь или устройство, или погаснуть, когда вы выключите его.

    В качестве альтернативы вы можете выполнить те же шаги, описанные выше, но вместо того, чтобы подключать взаимное соединение к синему проводу NO, вы подключите его к желтому проводу NC.

    Подключение кнопочного переключателя Подключение к Arduino

    При их нажатии кнопка переключается для создания соединений между двумя точками цепи. Мы включим встроенный светодиод, подключенный к контакту 13 Arduino, когда вы нажмете кнопку для этого проекта.

    Что вам потребуется
    • Плата Arduino
    • Макетная плата
    • Подтягивающий резистор 10 кОм
    • Кнопочный переключатель мгновенного действия
    • Соединительные провода
    • 90 047
      Ступени

      Принципиальные схемы

      Сначала подключите к макетной плате три соединительных провода. Затем подключите первые два провода (красный и черный) к длинным вертикальным рядам на макетной плате. Этот процесс дает вам доступ к земле и источнику питания 5 В.

      Затем используйте третий провод для подключения второго цифрового контакта и одной из клемм кнопки. Затем подключите ту же клемму через подтягивающий резистор к контакту заземления. Кроме того, подключите вторую кнопочную клемму к контакту питания 5 В.

      Теперь он остается открытым, когда вы не нажимаете кнопку. Таким образом, между двумя клеммами кнопки не будет никакой связи. Следовательно, это означает, что второй контакт останется подключенным к земле через подтягивающий резистор, и мы будем считывать НИЗКИЙ сигнал.

      Но, когда вы нажимаете кнопку, он переходит в закрытое состояние и создает соединение между двумя своими терминалами. Затем он подключает контакт 2 к источнику питания 5 В. В результате вы получаете ВЫСОКИЙ сигнал.

      В качестве альтернативы вы можете сделать противоположные соединения с этой схемой. Например, подтягивающий резистор будет удерживать вход на ВЫСОКОМ уровне и переходить в НИЗКИЙ, когда вы нажимаете кнопку. В этом случае светодиод обычно горит и выключается только после нажатия кнопки.

      Интересно, что при отключении вывода цифрового ввода-вывода светодиод будет постоянно мигать. Почему? Потому что отсоединение штекера приведет к тому, что вход «плавает». Другими словами, он будет случайным образом переключаться между сигналами LOW и HIGH. По этой причине для этой схемы необходим подтягивающий или подтягивающий резистор.

      Проводка кнопочного выключателя: Приложения
      • Магнитные замки
      • Калькуляторы
      • Кухонные приборы
      90 036
    • Кнопочные телефоны
    • Аркадные игры
    • Выключатели света
    • Душевые системы и смывы для унитазов
    • Прочие механические и электронные устройства
    • Прочее бытовое и коммерческое применение

    Заключительные мысли

    Кнопочные переключатели предлагают различные способы их использования в ваших проектах. Они даже могут упростить некоторые действия, поскольку вам нужно нажать кнопку. В основном вы увидите, что эти кнопочные переключатели включают/выключают устройство, но у них есть и другие приложения.

    Некоторые из этих кнопок оснащены светодиодами, которые помогают отображать текущее действие. Например, красный цвет означает остановку, а зеленый — включение или начало действия. Хорошим примером является кнопка аварийной остановки, которая обычно красная и большая.

    Если у вас есть дополнительные вопросы о кнопочных переключателях, не стесняйтесь обращаться к нам, и мы будем рады помочь. Переключатели

    — Как подключить тактильный переключатель к кнопочному переключателю мгновенного действия SPST?

    \$\начало группы\$

    Итак, у меня есть тактильный переключатель, он примерно 6х6х6 мм. У меня также есть кнопочный переключатель мгновенного действия SPST. Оставлю ссылки на них с амазона.

    https://www.amazon.com/URTONE-Momentary-Stainless-Suitable-Mounting/dp/B01FKXRYVE?th=1 https://www.amazon.com/QTEATAK-Momentary-Tactile-Button-Switch/dp/B07VSNN9S2/ref=sr_1_8?crid=2IBOJBEQ7KB1W&keywords=tactile%2Bswitch&qid=1672912488&sprefix=tactile%2Bswitch%2Caps%2C155&sr=8-8&th=1

    А вот как они выглядят:

    90 003

    Вот схема того, как я должен подключить кнопочные переключатели мгновенного действия к плате MOSFET.

    Battery Powered Induction Heater Wiring Diagram

    Итак, мне нужно выяснить, как подключить тактильный переключатель к другому мгновенному кнопочному переключателю. В основном сделайте его рабом другой кнопки. Я не знаю, следует ли для каждой кнопки просто подключить их к TRIG/PWM и VIN+ на плате MOSFET или есть способ подключить тактильный переключатель к другой кнопке.

    Изменить: хотелось бы уточнить назначение этих кнопок — включить индукционный нагреватель, а также включить зеленый светодиод, чтобы вы знали, когда индукционный нагреватель включается и выключается при отпускании кнопки.

    • переключатели
    • проводка
    \$\конечная группа\$

    3

    \$\начало группы\$

    Если вы соедините переключатели параллельно, то они оба будут выполнять одно и то же действие (при условии, что они однократные и одновременно нажат только один). Если оба нажатия нажаты одновременно, это ничего не повредит, но нажатие второго переключателя или отпускание первого не будут иметь никакого эффекта.

    Неважно, какой провод к какой клемме на панели переключателя. Другой (тактовый) переключатель имеет 2 пары контактов (всего 4), каждая из которых замкнута на другую. Но если вы используете угловые штифты, вы не ошибетесь.

    \$\конечная группа\$

    Зарегистрируйтесь или войдите в систему

    Зарегистрируйтесь с помощью Google

    Зарегистрироваться через Facebook

    Зарегистрируйтесь, используя электронную почту и пароль

    Опубликовать как гость

    Электронная почта

    Требуется, но никогда не отображается

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
