Как подключить расширительный бак: Схема подключения накопитального расширительного бака для воды

Установка и подключение расширительного бака в системе отопления закрытого и открытого типа

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

• Виды и функции расширителей для отопления
• Монтаж мембранного устройства
  • Правильное положение емкости
  • Особенности выбора места установки
  • Настройка прибора перед использованием
  • Бак как дополнительная емкость
• Подключение расширительного бачка
• Выводы и полезное видео по теме

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место — на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых — подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

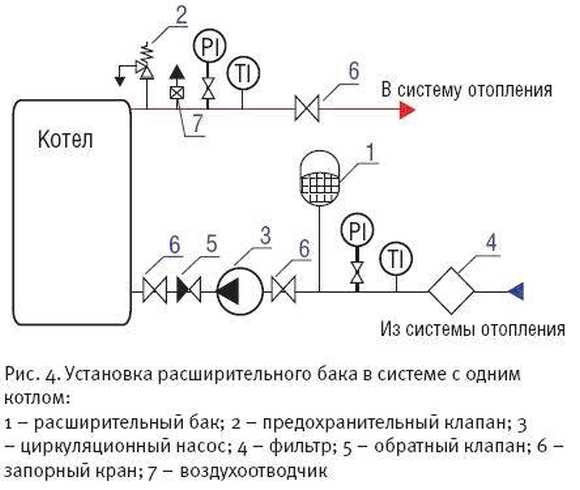

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат — адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Как правильно подключить расширительный бак к системе отопления — ремонтируем котел отопления

Как правильно подключить расширительный бак к системе отопления — ремонтируем котел отопления

Ремонт котлов отопления: Москва, Санкт-Петербург, Казань, Уфа, Владимир, Ростов-на-Дону, Самара, Астрахань, Ярославль, Омск

Ремонт котлов отопления

Расширительный бак является одним из важнейших элементов любой автономной системы отопления жилища. Именно от его правильного выбора и грамотной установки зависят основные параметры и безопасность работы системы автономного отопления.

Все расширительные баки можно разделить на устройства открытого и закрытого типа, и применяются они в разных типах систем отопления. Расширительные емкости с открытым верхом ранее часто использовались в открытых системах отопления. В строениях старого типа подобные расширительные бачки устанавливались в самой верхней точке системы отопления.

Современные баки закрытого типа представляют собой герметичную емкость, разделенную на 2 части эластичной мембраной, и могут монтироваться в любом месте системы отопления жилища. Правда, специалисты не советуют врезать расширительный бак непосредственно за циркуляционным насосом, чтобы не допустить резких скачков давления в системе.

Правила грамотного монтажа расширительного бака мембранного типа

• Расширительный бак может быть установлен только в помещении, температура воздуха в котором не опускается ниже 0 °С.
• При монтаже расширительного бака следует оставить свободный доступ к клапану, регулирующему давление в воздушной камере.
• Смонтированный расширительный бак не должен затруднять доступ к запорной арматуре, сливным кранам и другим важным узлам управления системой отопления.
• Расширительный бак должен быть смонтирован так, чтобы не испытывать на себе никаких дополнительных статических нагрузок и давления со стороны любых агрегатов или труб системы отопления.
• Для обеспечения необходимого начального давления в расширительном баке, следует сразу за водомером устанавливать редуктор давления.

Наиболее характерные ошибки, возникающие при подключении расширительного бака

Несомненно – разумнее всего будет поручить монтаж расширительного бака квалифицированному специалистам, которых можно найти в разделе котлы и отопление.

Однако если вы чувствуете в себе силы справиться с этой задачей самостоятельно, то следует ознакомиться и постараться избегать наиболее часто встречающихся ошибок, возникающих в процессе подключения расширительных баков.

Чаще всего мешают качественно выполнить данную операцию следующие условия:

• Отсутствие или плохое состояние монтажного инструмента. Основными инструментами, используемыми при монтаже расширительного бака, являются разводной и газовый ключ. Может также понадобиться ключ для монтажа металлопластиковых труб и специальный ступенчатый ключ для применения в особых типах соединений.
• Использование для уплотнения системы материалов, непригодных для особых условий эксплуатации. Чаще всего используют первый попавшийся герметик, который не выдерживает испытаний высокими температурами.
• Выбор неудачного места для установки бака. Чаще всего в результате такого монтажа серьезно затрудняется доступ к запорной арматуре, узлам управления и контроля отопительной системы.
• Ошибки в расчетах необходимого объема расширительного бака. Выбор первого попавшегося на глаза расширительного бака может серьезно снизить эффективность работы всей отопительной системы.

Где отремонтировать котел отопления?

Установка расширительного бака | Ступица водонагревателя

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от ведущих специалистов по обслуживанию на дому в вашем регионе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

Всем известно, что водонагреватели потребляют и вырабатывают много энергии. Таким образом, это не должно быть сюрпризом, поскольку вы слышите о потенциальных проблемах, которые может вызвать даже малейшее изменение давления.

То же самое и с расширением воды, которое происходит, когда температура воды выходит за установленный предел.

Поэтому во многих местах вам может понадобиться расширительный бак вместе с водонагревателем. Что еще более важно, эксперты часто просят вас добавить его в упаковку для повышения безопасности.

В любом случае, расширительные баки для водонагревателей сейчас довольно популярны на рынке. Однако этого нельзя сказать о том, как много пользователи знают о расширительных бачках.

Самое главное, установка расширительного бачка для большинства остается загадкой. Некоторые люди говорят, что это только для экспертов, в то время как другие утверждают, что домашние мастера могут сделать это без особых усилий.

Если вы спросите нас, истина остается между этими точками. Но, прежде чем устанавливать расширительный бак рядом с системой водяного отопления, вы должны понять несколько вещей о расширительных баках и о том, как они работают.

Мы подготовили эту статью как универсальный источник ответов на все ваши вопросы. Также есть пошаговая инструкция по установке расширительного бака.

Содержание

Что такое расширительный бак?

Расширительный бак — это простое защитное устройство, которое предотвращает повреждение водонагревателя или водопроводной системы из-за расширения воды.

Расширительный бак технически является дополнительным баком, который можно установить рядом с водонагревателем. Прежде чем мы поговорим о том, как работает расширительный бак, мы должны поговорить о расширении воды и давлении воды.

Как вы, наверное, знаете, в вашем доме и сантехнических приборах должно быть стабильное давление воды. Если давление упадет, вы не будете получать достаточное количество воды из выпусков.

С другой стороны, если давление превышает рекомендуемый уровень, могут возникнуть утечки и другие проблемы. Расширение воды является одной из обычных причин высокого давления воды. Это происходит, когда давление воды увеличивается из-за расширения.

И вода расширяется при нагревании. То есть, когда ваш водонагреватель набирает холодную воду из подачи и нагревает ее, вода расширяется до 2% и более в зависимости от тепла.

Проблема связана с этим моментом: куда идет это расширенное пространство? Обычно расширенная вода может вернуться к источнику, но большинство сантехнических систем имеют систему для предотвращения обратного потока.

То есть расширенная вода не сможет вернуться в снабжение. В результате расширенная вода может попасть в бак водонагревателя, трубы, арматуру и другие компоненты водопроводной системы. Поскольку эти объекты получают слишком большое давление, могут возникнуть утечки или другие проблемы.

Расширительный бак решает эту проблему, создавая дополнительное пространство. Расширительный бачок представляет собой емкость, разделенную на две части резиновой диафрагмой. Одна из этих секций будет принимать расширенную воду из бака водонагревателя.

Давление в другой секции увеличится по мере поступления воды в первую. Вода расширилась из-за дополнительного пространства и системы изменения давления, потому что процесс нагрева имеет пространство для движения. Это может существенно предотвратить утечки и другие повреждения.

Почему важно иметь один расширительный бак?

Вы все еще задаетесь вопросом, зачем вам расширительный бачок? Вот список существенных преимуществ, о которых вы, возможно, захотите узнать.

• Как мы упоминали ранее, расширительный бачок для воды может предотвратить повреждение водонагревателя, сантехнических принадлежностей или выпускных отверстий из-за повышенного давления. Поскольку он учитывает дополнительное давление, которое может возникнуть из-за теплового расширения, вам не нужно беспокоиться о том, что тепло повредит какое-либо ваше оборудование.
• Возможно, вы уже знаете, что высокое давление не подходит для здоровья и долговечности техники. Так, добавив в комплектацию расширительный бак для воды, вы сможете увеличить срок службы ваших устройств, особенно тех, которые берут горячую воду от нагревателя. Вы также можете уменьшить частоту замены деталей.
• Во многих районах США наличие расширительного бака является необходимостью. Поскольку мы не можем предсказать проблемы, которые может вызвать дополнительное давление, особенно с мощными водонагревателями, власти сделали расширительные баки обязательными. Конечно, это было сделано для увеличения долговечности и долговечности сантехнических систем.
• С точки зрения удобства использования расширительные баки могут повысить стабильность давления воды в доме. Даже если возникнут проблемы с водоснабжением, бак их решит. Таким образом, вы всегда можете иметь удобное давление воды 50 фунтов на квадратный дюйм. Будьте уверены, даже когда вы отключите все, вам не о чем беспокоиться.

Как видите, преимущества наличия расширительного бака значительны. Следует также иметь в виду, что расширительные баки для воды не так уж и дороги.

Поскольку система проста, затраты на производство этих устройств низкие. Когда вы тратите около тысячи долларов на мощный водонагреватель, добавление хорошего расширительного бака в комплект поставки не будет проблемой.

Короче говоря, финансовые ограничения не помешают вам приобрести одно из этих устройств. Следующим важным моментом является процесс установки, о котором мы немного расскажем. Спойлер, это тоже не проблема.

Как установить расширительный бак

Установка расширительного бачка — это не высшая математика, но и не детская игра. Поэтому нужно быть очень внимательным при установке расширительного бака.

В конце концов, если в установке есть какие-то проблемы с утечкой, вы потеряете смысл самого бака. Если вы не уверены в каких-либо шагах, которые мы упомянули ниже, у вас есть два варианта.

Во-первых, вы можете задать вопрос сообществу в Интернете или просмотреть документацию. Во-вторых, вы можете сразу прекратить работу и нанять профессионала. Недоделанная установка расширительного бачка принесет больше вреда, чем пользы.

Сначала мы рассмотрим инструменты и другое необходимое вам оборудование.

Необходимые инструменты и оборудование

• Совершенно новый терморасширительный бак
• Лента для герметизации труб
• Трубный ключ
• Диэлектрический ниппель водонагревателя
• Медные соединения с внутренней резьбой ¾ дюйма
• Медный тройник ¾ дюйма
• Медная трубка ¾ дюйма

В дополнение к этому вам может понадобиться другое оборудование для сантехники и пайки. При необходимости вы также можете добавить несколько дополнительных медных фитингов.

Как вы могли заметить, многие из этих элементов могут повысить общую безопасность установки водонагревателя.

Таким образом, вам, возможно, придется увеличить число в долгосрочной перспективе.

Пошаговое руководство по установке расширительного бачка

Для правильной установки расширительного бачка необходимо выполнить шаги, которые мы перечислили в том же порядке. Было бы полезно, если бы вы помнили, что некоторые шаги могут различаться в зависимости от модели расширительного бака.

Тем не менее, шаги хороши для правильного понимания основ. Мы настоятельно рекомендуем ознакомиться с руководством по эксплуатации/установке, которое вы получили вместе с расширительным бачком.

Производитель укажет то же самое в литературе по поддержке, если продукт имеет уникальные особенности или отличия в конструкции. В зависимости от этих инструкций вам, возможно, придется добавить в комплект несколько материалов или аксессуаров. В качестве альтернативы вам, возможно, придется использовать еще немного ленты для герметизации труб.

Кстати, вам также следует проверить, работает ли ваш расширительный бак с водонагревателем, который есть у вас дома или в офисе. Вы должны будете выбрать расширительный бак, который может обеспечить достаточно места для расширенного воздуха, вы знаете.

Если вас беспокоит этот шаг, обратитесь к сантехнику, чтобы узнать больше. После того, как вы подтвердите совместимость, приобретение расширительного бака станет одной из самых эффективных покупок, которые вы можете сделать.

1. В первую очередь необходимо выключить водонагреватель и отсоединить вилку. Вам не нужны никакие электрические помехи при установке расширительного бака. Мы также предлагаем отключить подачу в вашем доме. Если вы считаете, что давление воды в кранах слишком высокое, вы можете слить уже находящуюся в них воду.
2. Вы должны подключить диэлектрический штуцер к порту, который используется для входа холодной воды. Возможно, вам придется использовать несколько слоев ленты для герметизации труб, чтобы обеспечить правильное крепление соединения. Вы не хотите никаких утечек на этом этапе, поверьте нам. После этого можно продеть штуцер в патрубок для холодной воды.
3. На этом этапе необходимо подключить к системе медный адаптер. Опять же, вы можете использовать ленту для герметизации труб. После того, как вы это сделаете, вы можете использовать свайный ключ, чтобы навинтить медный переходник с внутренней резьбой.
4. После того, как вы это сделаете, вы должны установить тройник. Убедитесь, что вы оставили достаточно места между баком водонагревателя и тройником. Делается это для того, чтобы было достаточно просвета для движения расширенной воды. Кстати, если у вас есть опыт работы с сантехникой, вы можете использовать разные способы разводки. Например, некоторые сантехники используют методы пайки, в то время как некоторые другие могут использовать соединение с нажимной посадкой.
5. Теперь, когда вы установили контейнеры, можно прикрепить расширительный бак. Вы должны найти резьбовой переходник на горизонтальной трубе и правильно вкрутить его в бак. В отличие от другого оборудования, водяные расширительные баки нельзя перетягивать. Слишком сильное давление на горизонтальную трубу может привести к дальнейшим утечкам в системе. Поэтому мы рекомендуем затягивать винты рукой, а не профессиональным ключом.
6. На этом последнем этапе установки вам необходимо соединить выходы с расширительным бачком. У вас есть возможность выбрать один из нескольких способов обеспечения соединения. Например, вы можете использовать медную гибкую линию для подключения выхода к расширительному бачку. В качестве альтернативы вы можете использовать другие фитинги, с которыми вы знакомы. С помощью шагов вы можете завершить процесс установки.

Учитывая, что вы завершили процесс установки, теперь мы можем перейти к проверке качества. Перед испытанием на давление и прочим, вы должны сделать тщательную проверку на наличие утечек.

Если вы обнаружите какую-либо утечку, вы можете затянуть область или использовать ленту для герметизации труб, чтобы избежать утечки. Убедившись, что новая система не протекает, можно включить всю систему и проверить давление.

Мы рекомендуем несколько раз проверять качество, особенно если вы оставляете систему в труднодоступном месте.

Полезные советы при установке

1. Расширительный бак не обязательно размещать так близко к водонагревателю. Итак, если ваше пространство не имеет ограничений, вы должны оставить значительную разницу между баком и нагревателем. Это повысит общую безопасность системы.
2. Идеального угла для установки расширительного бачка тоже не существует. Многие производители просят вас выбрать вертикальное положение, но вертикальные углы не будут проблемой. Вы также можете использовать дополнительные крепления, которые идут в комплекте.
3. Вы действительно можете приобрести расширительный бачок всего за 50 долларов. Однако это не означает, что вы должны придерживаться этого бюджета. Вместо этого было бы лучше, если бы вы попытались получить лучший танк для ваших нужд. Ведь вы же не хотите каждый год обновлять это оборудование?
4. К сожалению, расширительный бак не является оборудованием, которое можно установить и забыть. Если вы вносите значительные изменения в водопроводную систему в вашем доме, вы должны проверить расширительный бак на безопасность и техническое обслуживание. Одной из распространенных проблем является разрыв резиновой диафрагмы, что может вызвать такие проблемы, как диффузия.

Мы надеемся, что эти советы помогут вам в установке и эксплуатации бака.

Заключение

Как видите, установка расширительного бачка – это не шабашное занятие своими руками.

Но с правильными инструментами и направляющими процесс тоже не был бы геркулесовым.

Поэтому обязательно просмотрите всю возможную литературу перед установкой купленного расширительного бачка.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от ведущих специалистов по обслуживанию на дому в вашем регионе.

Как установить расширительный бачок водонагревателя за 10 шагов

Вы обеспокоены тем, что чрезмерное давление воды в баке водонагревателя может повредить устройство, соединения труб подачи воды и клапаны сантехники? Знаете ли вы, что можете свести к минимуму эти проблемы, если знаете, как установить расширительный бачок водонагревателя?

Установка расширительного бака позволяет вашему основному водонагревателю свести к минимуму повышение давления в баке. Это убережет ваш водонагреватель, сантехнику и другие водные приборы от возможных повреждений.

К счастью, добавить бак к существующему водонагревателю проще, чем вы думаете. Давайте узнаем.

Содержание

• Вещи, необходимые для этого урока
  • Правильный размер терморасширительного бака
  • Инструменты и материалы
• Этапы установки терморасширительного бака
  • Шаг 1. Отключите воду и электропитание водонагревателя.
  • Шаг 2. Подготовьте расширительный бачок водонагревателя.
  • Шаг 3. Найдите водопроводную трубу, подающую холодную воду к водонагревателю.
  • Шаг 4. Подготовьте место для установки расширительного бачка.
  • Шаг 5. Закрепите диэлектрическую муфту на порте входа холодной воды водонагревателя.
  • Шаг 6. Добавьте медный переходник и тройник.
  • Шаг 7. Установите трубку расширительного бачка водонагревателя.
  • Шаг 8. Установите расширительный бачок водонагревателя.
  • Шаг 9. Подсоедините трубу подачи холодной воды к тройнику.
  • Шаг 10. Проверьте свою работу перед подачей питания на водонагреватель.
• Заключение

Вещи, необходимые для этого урока

Добавление расширительного бака к водонагревателю не так сложно, как кажется. Вы можете завершить проект за час или два, в зависимости от ваших знаний в области сантехники и наличия следующих вещей.

Правильный размер терморасширительного бака

Терморасширительные баки меньше, чем водонагреватели, поскольку они служат только для компенсации избыточного давления воды, поступающей из водонагревателя.

Нагрев воды увеличивает ее объем на 2,5% на каждые 100 градусов по Фаренгейту.

Нередко водонагреватель на 40 галлонов расширяется еще на 0,53 галлона при достижении заданной температуры.

Вот почему вам нужен терморасширительный бак, чтобы предотвратить повреждение водонагревателя и других водонагревателей избыточным давлением воды. Он часто работает в паре с предохранительным клапаном температуры и давления (T&P).

Для определения размера расширительного бака необходимо знать мощность водонагревателя.

Терморасширительный бак объемом 2 галлона подходит для большинства бытовых водонагревателей емкостью от 40 до 60 галлонов и давлением подачи от 40 до 50 фунтов на квадратный дюйм. Если давление воды составляет от 60 до 80 фунтов на квадратный дюйм, идеально подойдет терморасширительный бак объемом 3,2 галлона.

Водонагреватель на 80 галлонов может иметь расширительный бак на 2 галлона, если давление подачи составляет 40 фунтов на квадратный дюйм. Для увеличения PSI до 50-60 требуется расширительный бак на 3,2 галлона. Бак на 4,4 галлона подходит для водонагревателей на 80 галлонов с давлением подачи 80 фунтов на квадратный дюйм.

Инструменты и материалы

В комплект поставки большинства расширительных баков входят фитинги и другое монтажное оборудование. Однако их размер может быть несовместим с существующей сантехникой. Было бы разумно проверить их и купить необходимые материалы перед установкой расширительного бачка. Нажмите здесь, чтобы узнать больше о безбаковом водонагревателе подходящего размера для ваших нужд.

Вам также потребуются диэлектрическая муфта, переходники для медных труб с внутренней резьбой, медные трубы короткой длины, тройник и тефлоновая лента или герметик для соединения труб.

Также необходимы трубный ключ и труборез.

Этапы установки терморасширительного бака

Шаг 1. Отключите воду и электропитание водонагревателя.

Вы не хотите создавать беспорядок, возгорание электричества или взрыв газа при установке расширительного бака. Именно поэтому лучше всего будет отключить магистральный водопровод.

Вы также можете закрыть запорный кран подачи газа, если у вас газовый водонагреватель, или выключить автоматический выключатель, подающий электроэнергию на электрический водонагреватель.

Шаг 2. Подготовьте расширительный бачок водонагревателя.

Распакуйте комплект расширительного бачка и положите компоненты на чистую поверхность. Большинство производителей предоставляют полный комплект для установки, включая тройники, крепежные детали и удлинительные трубы.

Однако они могут не предоставить вам тефлоновую ленту и герметик для соединения труб. Было бы разумно сначала обезопасить эти предметы, прежде чем продолжить.

Совет для профессионалов: Изучите схему расширительного бака, чтобы понять, как установить устройство на водонагреватель.

Шаг 3. Найдите водопроводную трубу, подающую холодную воду к водонагревателю.

Терморасширительный бак находится между водонагревателем и линией подачи холодной воды. Таким образом, лучше всего определить водопроводную трубу, подающую холодную воду к водонагревателю.

Посмотрите на верхнюю часть водонагревателя и убедитесь, что из нее вверх не выходит водяная трубка. Эта трубка — труба холодной воды. Следуйте по ее длине, пока не дойдете до горизонтального участка трубы.

Шаг 4. Подготовьте место для установки расширительного бачка.

Установка расширительного бака водонагревателя требует установки расширительного бака над водонагревателем. Если места по вертикали недостаточно, вы можете закрепить его на стене рядом с водонагревателем.

Расположите монтажный кронштейн на стене и отметьте отверстия для крепежа. Снимите опору и просверлите отверстия в отмеченных местах. Закрепите монтажный кронштейн на месте, затянув винты или болты.

Шаг 5. Закрепите диэлектрическую муфту на входном порту холодной воды водонагревателя.

Снимите водопроводную трубу, соединенную с впускным отверстием холодной воды водонагревателя.

Оберните тефлоновой лентой резьбу диэлектрического соединения и закрутите ее во входное отверстие. Убедитесь, что оба конца обмотаны лентой для герметизации труб.

Для фиксации диэлектрического соединения используйте пассатижи или трубный ключ.

Шаг 6. Добавьте медный переходник и тройник.

Накрутите медный переходник с внутренней резьбой на противоположный конец диэлектрического соединения и закрепите его плоскогубцами или трубным ключом.

Прикрепите к адаптеру короткую медную водопроводную трубу и добавьте тройник. Было бы лучше убедиться, что тройник находится не менее чем на 12 дюймов выше водонагревателя. Этого расстояния достаточно для оптимального вертикального зазора.

Соединение между адаптером и тройником можно припаять для более надежного соединения. У Got2Learn есть увлекательное видео о том, как правильно паять медные трубы.



Шаг 7. Установите трубку расширительного бачка водонагревателя.

Вставьте и закрепите короткую медную трубу (длиной не более шести дюймов) в боковом выходе тройника, чтобы создать горизонтальное соединение. Для этого можно использовать разъемы push-fit или пайку.

Закрепите переходник с внутренней резьбой на другом конце трубы расширительного бачка с помощью вставного соединителя или пайки.

Шаг 8. Установите расширительный бачок водонагревателя.

Вы почти завершили установку расширительного бака.

Оберните тефлоновой лентой резьбовой штуцер расширительного бачка, прежде чем прикреплять его к резьбовому переходнику горизонтальной трубы расширительного бачка.

Большинство сантехников рекомендуют затягивать соединение вручную, чтобы не перетянуть его. Слишком туго, и вы можете повредить фитинги или трубы.

Закрепите расширительный бачок на монтажном кронштейне.

Шаг 9. Подсоедините трубу подачи холодной воды к тройнику.

Используйте подходящие трубы и фитинги для подсоединения верхнего выхода тройника к трубе, подающей холодную воду к водонагревателю. Большинство сантехников используют для этого шага гибкий медный водопровод.

Шаг 10. Проверьте свою работу перед возобновлением подачи питания на водонагреватель.

Откройте линию подачи воды и проверьте соединения водонагревателя и расширительного бачка на предмет утечек. Если вы обнаружите их, вы можете снова перекрыть подачу воды и снова затянуть фитинги.

Если все в порядке, завершите установку расширительного бака горячей воды, включив автоматический выключатель или кран подачи газа.

Вы также можете соблюдать эти действия при замене блоков расширительного бачка.

Заключение

Добавление расширительного бака водонагревателя может продлить срок службы вашего водонагревателя и избавить вас от дорогостоящего ремонта поврежденных водонагревателей, сантехники и водопроводной арматуры.
