Светодиодную ленту при желании можно подключить к компьютеру или ноутбуку, так как она рассчитана на напряжение 12 В, используемое в системных блоках. Но чтобы сделать все правильно, нужно знать основные особенности системы, подобрать подходящую ленту и присоединить ее одним из возможных способов. Разобраться смогут даже те, кто слабо разбирается в электрике, нужно следовать простой инструкции.

Если в системе есть контроллер, то управлять светом можно с пульта.

Зачем это делать

Если нужно осветить пространство около компьютера, не стоит тратить деньги и занимать место светильником. Можно обойтись куском светодиодной ленты и результат будет не хуже, чем у готового варианта. Такое решение еще хорошо тем, что потребляет минимум энергии, это самая экономичная подсветка на сегодня.

Освещение с использованием LED-ленты служит для разных целей. Чаще всего применяют так:

1. Для освещения рабочей зоны около компьютера. В этом случае располагать ленту нужно повыше, чтобы она захватывала весь стол.
2. Мягкая подсветка пространства около компьютера. Особенно эффектно смотрится, если монитор закреплен на стене, а светодиоды располагаются в задней части. В этом случае лучше использовать одноцветный вариант.
3. Подсветка системного блока. Если внутри топовое наполнение, а одна из стенок прозрачная, можно подсветить пространство по периметру. Или самостоятельно заменить одну перегородку на оргстекло и эффектно оформить компьютер.
4. Освещение клавиатуры для удобной работы. Света от монитора недостаточно, поэтому можно добавить небольшой кусочек ленты и подсветить пространство, при этом не создавая лишнего света.
5. Декоративная подсветка стола или элементов интерьера, расположенных около компьютера. Например, можно приклеить светодиоды по торцу столешницы или в ее нижней части. Либо сделать полосу на стене, чтобы не включать общий свет во время игр или просмотра кино.

Вариант освещения задней стороны монитора.

Этот способ хорош тем, что для освещения пространства около компьютера не нужно протягивать провода, которых и так много. А для подключения не потребуется розетка, с которой тоже часто бывают проблемы, так как надо питать много устройств. Дополнительным плюсом можно считать длительный срок службы, подсветка нормально работает как минимум 10 лет.

Подготовка

В первую очередь нужно приобрести все, что нужно для работы. Стоит помнить, что светодиодную ленту можно заказать из Китая, но в этом случае гарантии как таковой не будет. Если купить ее в магазине, придется переплатить, зато при возникновении проблем можно вернуть продукцию по гарантии. Нужно следующее:

1. Светодиодная лента. Выбирать однотонный или многоцветный вариант в зависимости от назначения. Подойдут только изделия, рассчитанные на напряжение 12 В.
2. Острый нож. Проще всего использовать канцелярский или строительный со сменными лезвиями. Также могут понадобиться ножницы.
3. Бокорезы, вместо них можно взять кусачки.
4. Провода для соединения элементов.
5. Паяльник, а также припой и флюс. Подбирать следует небольшие варианты с маленьким жалом, стандартным приспособлением припаять контакты невозможно.
6. Коннекторы, с их помощью подключить провода не составит труда и без пайки. Подбирать под тип ленты. Например, в RGB 4 контакта, в RGBW – 5, а в RGBWW – 6.

Коннекторы для подключения светодиодной ленты.

Для многоцветного варианта нужно ставить контроллер, с его помощью можно менять оттенки подсветки. Если подключить напрямую, то будет гореть или только один цвет, или сразу все.

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

1. Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
2. Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
3. Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
4. В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
5. За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
6. Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.

Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Основные способы подключения к ПК

Необходимо разобраться в особенностях каждого способа подробно. Любые ошибки могут привести к проблемам со светодиодной лентой или компонентами компьютера. Соблюдение простых рекомендаций исключит поломки и позволит провести работу качественно, даже если опыта в подключении нет.

От блока питания компьютера

Этот вариант является самым удобным и безопасным. Блок питания обычно подбирают с запасом мощности, поэтому добавление в питание светодиодной ленты не перегрузит узел и не уменьшит срок его службы. Для начала нужно рассчитать, какой запас по току в амперах. Нужно сложить всех потребителей (материнская плата, винчестер, процессор, видеокарта и т.д.), данные по каждому элементу можно найти в сети. Обычно есть запас не менее 3-4 ампер, чего достаточно для подключения нескольких метров ленты, для выбора конкретного размера удобно использовать таблицу ниже.

Лучше не подбирать длину по предельно допустимой нагрузке, стоит оставить небольшой запас.

Первый разъем предназначен для устройства, читающего дискеты (не используется сейчас), второй – для питания жесткого диска.

Работу проводить по инструкции:

1. Вскрывать блок питания и снимать его не нужно. Внутри системного блока всегда есть много резервных разъемов, которые используются для дополнительного оборудования, все они показаны выше. Для питания светодиодной ленты подойдут первый и второй варианты, на которые подается напряжение 12 В.
2. Проще всего использовать разъем для жесткого диска (так называемый MOLEX), так как их несколько в блоке и купить ответную часть для соединения намного проще. К нему подведены 4 провода – желтый, 2 черных и красный. Нужно отсоединить или отрезать красную жилу и одну черную. Желтая подает напряжение 12 В, а черная – минус, важно не перепутать полярность. Лента не сгорит, но придется заново переделать работу.
3. Далее нужно подать напряжение на соответствующие контакты светодиодной ленты с желтого провода, а черный разместить на минус. Аккуратно припаять соединения, чтобы не повредить основание. Отрезанные концы на разъеме обязательно заизолировать, чтобы исключить любые проблемы.
4. Можно сделать иначе – взять провода с разъема и припаять соответствующие выводы прямо на светодиодную ленту. Этот вариант с одной стороны проще, но впоследствии отсоединить свет не получится, придется распаивать соединения. Разъем же позволяет снять светодиодную ленту в любой момент, когда это потребуется.

Для подключения нужен желтый провод и один из черных.

Через материнскую плату

Этот вариант самый простой, так как не придется что-то паять и переделывать. Но подойдет он далеко не ко всем материнским платам, поэтому вначале нужно проверить наличие разъема. Он выглядит как четыре или пять небольших штырьков, под которыми есть надпись RGB (4 элемента) или RGBW (5 элементов). Обычно разъем на краю материнской платы, оба варианта показаны на фото. Если найти не удалось, то подключить этим способом не получится. Подключение RGB ленты к материнской плате проводить по такой инструкции:

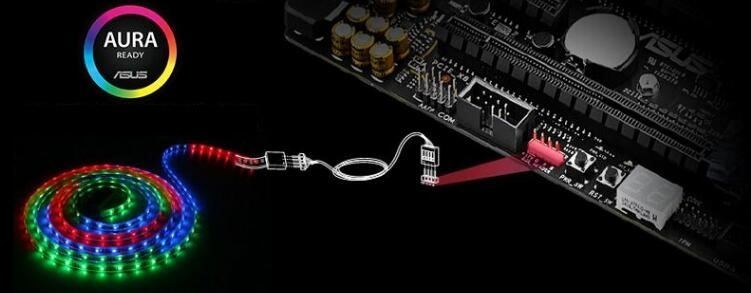

Разъем на обычную RGB-ленту.Разъем на 5 пинов для ленты RGBW.

1. Рассчитать нужную длину Лед-ленты по тем же рекомендациям, что описаны выше для блока питания. Отрезать кусок по линии, отмеченной на основе, чтобы остались контакты для соединения.
2. Использовать коннектор для подключения. Его можно купить в магазинах, которые продают светодиодную ленту. Одна сторона совмещается с отрезанным торцом ленты, после чего аккуратно защелкивается. Все просто, главное – не сместить элемент и зафиксировать его надежно.
3. Подключить фишку к разъему на материнке. Делать это аккуратно, чтобы штырьки вошли в отверстия, не нажимать сильно, чтобы не погнуть их. Защелкнуть до упора, после чего проверить, нормально ли работает лента.
4. Разместить в выбранном месте, приклеив к поверхности или используя специальный алюминиевый профиль.

Профиль для крепления светодиодов.

Это лучший вариант, так как на материнской плате уже есть выделенное место под светодиодную ленту.

Туда подается необходимое напряжение и не нужно волноваться, что что-то выйдет из строя или будет перегреваться.

Через USB

Этот способ используют на ноутбуках, так как по-другому присоединить лену не получится. Можно использовать его и для компьютера, если разъем выведен на наружную часть системного блока. Но тут есть одна особенность – на USB подается напряжение 5 В и сила тока 0,5 А. Поэтому нужно подключать через специальный преобразователь, лучше всего купить готовый вариант, как на фото ниже. Он стоит недорого, и при этом позволяет присоединить ленту без лишних переделок.

Преобразователь напряжения с 5 на 12 В.

Работу следует проводить с учетом рекомендаций:

1. При повышении напряжения в 2,5 раза сила тока падает с 0,5 А до 0,2 А. Поэтому подключать можно небольшой кусок ленты, рассчитать точную длину легко, суммировав силу тока на одном диоде. Лучше всего использовать ленту SMD 3528 с числом диодов 60 шт. на метр, длина куска не должна быть больше 50 см.
2. Питающие провода от преобразователя нужно присоединить на светодиодную ленту. Можно использовать коннектор для соединения проводов. Стыки изолировать изолентой или термоусадочной трубкой (второй вариант намного лучше и выглядит аккуратнее). Главное – соблюдать полярность и делать стыки надежными.
3. Проверить работу ленты, подключив ее к разъему. Если все хорошо, можно пользоваться подсветкой.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

1. Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
2. Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
3. При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование. Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
4. Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
5. Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов. При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.

Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Подсветка компьютера — VerpIL

Технологии подсветки   Производитель   Технологии  Asus  Аura sync  Gigabyte  RGB Fusion ready  MSI  RGB mystic light sync  ASRock  Polychrome sync Например AeroCool выпускает хаб с управление RGB подсветкой Светодиодные ленты Светодиоды, светодиодная лента Подсветку компьютера лучше всего организовать с помощью светодиодных лент, они бывают: — 5050 RGB светодиодная лента Обычные RGB светодиодная лента или тип 5050 напряжение питания 12 вольт —  WS2812B (5В) с индивидуальной адресацией. С индивидуальной адресацией тип WS2812B напряжение питания 5 вольт (бывают еще 12 вольт, но менее распространены и тут не используются) Между собой они не совместимы, в лучшем случае работать ничего не будет в худшем все сгорит К материнской плате можно подключать ленты: Мощностью до: — 3А (12В )  — 3А (5В ) Длина, количество светодиодов: -5050 RGB длина ленты не более 2 метров  — WS2812B (5 вольт) с индивидуальной адресацией не более 72 светодиода  Ниже представлена информация из руководства пользователя материнской платы MSI MSI X470 GAMING M7 AC JRGB1, JRGB2, JRAINBOW1: Разъемы RGB LED Разъем JRGB1/JRGB2 предназначен для подключения 5050 RGB светодиодных лент 12В.  Разъем JRAINBOW1 предназначен для подключения RGB светодиодных лент WS2812B (5В) с индивидуальной адресацией. Внимание!  Не подключайте несовместимые с материнской платой светодиодные ленты . Разъем JRGB1/JRGB2 и разъем JRAINBOW1 имеют разное напряжение и подключение светодиодных лент 5В к разъему JRGB1/JRGB2 приведет к их повреждению. Внимание! Разъем JRGB1/JRGB2 поддерживает подключение 5050 RGB непрерывных светодиодных лент (12В /G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В ). Разъем JRAINBOW1 поддерживает подключение RGB лент WS2812B с 72 светодиодами с индивидуальной адресацией (5В /Data/Ground) с максимальной мощностью 3А (5В ). Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания . Используйте утилиту MSI® для управления удлинительными светодиодными лентами Ссылка на документ Устройства управления подсветкой  AeroCool Хаб с управлением RGB подсветкой Aerocool P7-h2

Как подключить светодиодную ленту к материнской плате

Добавление светодиодной ленты к компьютеру может сделать его визуально более привлекательным и стать отличным способом подчеркнуть свою индивидуальность. В этом блоге мы обсудим, как подключить светодиодную ленту к материнской плате.

Мы также рассмотрим различные типы разъемов, обычно используемых для этого соединения.

Наконец, мы дадим несколько советов о том, как максимально эффективно использовать светодиодную ленту. Так что, если вы хотите добавить изюминку своему компьютеру, читайте дальше!

Мы проведем вас через этапы подключения светодиодной ленты, а затем покажем вам несколько примеров того, что вы можете с ней сделать. Так что продолжайте читать этот пост в блоге до конца!

Как подключить светодиодную ленту к материнской плате: семь способов применения

Способ 1: подключение с помощью 2-контактных разъемов

В этом методе вам понадобятся провода двух разных цветов. Во-первых, отрежьте светодиодную ленту так, чтобы на конце каждой части оставалось достаточно места, но не было провисания.

Затем зачистите примерно ½ дюйма с обоих концов обеих частей, чтобы у вас было чистое место для соединения обжимных соединителей.

Важно отметить, что плюс должен соединяться с плюсом, а минус — с минусом. Это очень важное замечание, потому что вы можете повредить свои компоненты, если не будете обращать внимание на полярность.

Способ 2: подключение с помощью 4-контактных разъемов

В этом методе вам понадобятся провода разных цветов вместо двух, как в предыдущем методе. Отрежьте светодиодную ленту так, чтобы на конце каждой части оставалось достаточно места, но не было провисания.

Зачистите примерно ½ дюйма со всех концов всех частей, чтобы у вас было чистое пространство для соединения обжимных соединителей. Каждый провод от вашей светодиодной ленты должен соединяться с проводом от удлинителя.

Убедитесь, что плюс соединяется с плюсом, а минус с минусом. Здесь применимо то же замечание о полярности, что и в первом методе.

Способ 3: соединение с помощью проводов Dupont

Для соединения с помощью проводов Dupont необходимо приобрести несколько разъемов, которые защелкиваются друг в друге. Вы можете найти эти разъемы в любом хозяйственном магазине, таком как Home Depot или Lowes.

Но сначала проверьте, нет ли внутри разъемов, которые защёлкиваются друг с другом, мелких кусочков металла. Они называются штырьками обжимного соединителя, и для правильного соединения они должны касаться гнезд обжимного соединителя.

После того, как вы соединили светодиоды с помощью проводов dupont, убедитесь, что все соединения надежны, потянув за каждый провод, прежде чем подключать его к материнской плате.

Это связано с тем, что штыри и гнезда могут ослабнуть, если они неправильно вставлены друг в друга.

Способ 4: подключение с помощью кабеля для передачи данных

Для этого метода вам понадобится кабель для передачи данных с разъемом USB на конце. Кабели для передачи данных обычно имеют внутри три провода, но вам нужно использовать только два из них.

С помощью кусачек или инструмента для зачистки проводов снимите с кабеля черную пластиковую оболочку. Отделите около дюйма провода с каждой стороны и зачистите примерно полдюйма с одного конца.

Теперь у вас есть оголенный кабель с двумя оголенными проводами внутри, готовый к использованию! В этом методе положительный (+) подключается к красному проводу в кабеле передачи данных, а отрицательный (-) — к черному проводу.

Затем подключите красный провод к положительному контакту на материнской плате, а черный провод к отрицательному (не имеет значения, какой разъем вы используете).

Способ 5: подключение с помощью выключателя питания

Опять же, этот метод требует двух разных цветов провода. Во-первых, обрежьте светодиодную ленту так, чтобы на обоих концах оставалось достаточно места, но не было провисаний. Затем зачистите примерно ½ дюйма с обоих концов.

В этом методе используется один провод для подключения светодиодной ленты и удлинителя, но для обеспечения непрерывности вам потребуются провода разных цветов.

Возьмите один красный провод и один черный провод и присоедините к каждому концу отрезанной светодиодной ленты. Затем возьмите единственный провод (неважно, какого он цвета) и зачистите примерно полдюйма с каждого конца.

Затем возьмите черный провод и подключите один конец к отрицательному контакту на материнской плате. Затем возьмите красный провод и подключите один конец к положительному контакту на материнской плате.

Способ 6. Вилка со штекерным разъемом постоянного тока

Для подключения к штекерному разъему постоянного тока необходимо приобрести собственный. Их можно найти в любом магазине компьютерной техники, и они также называются «баррельными разъемами».

Выровняйте контакты внутри каждого разъема так, чтобы они идеально подходили друг к другу. В женской части будет небольшое отверстие для вставки штифта.

Совместите штыревые контакты с ним и медленно вставьте их, чтобы они защелкнулись внутри гнездового разъема.

После того, как вы подключили и закрепили их, возьмите светодиодную ленту и подключите ее прямо к штекерному разъему постоянного тока!

Метод 7: Использование внешнего источника питания для светодиодной ленты

Этот метод даст вам внешний источник питания для вашей светодиодной ленты, что лучше, чем питание всего устройства от материнской платы.

Сначала отрежьте разъем-розетку от конца удлинителя и отделите три провода. Один черный провод, один красный провод и один белый провод должны выходить в таком порядке, когда вы отклеиваете пластик.

Зачистите каждый провод примерно на полдюйма по отдельности и выровняйте красный и черный провода питания с положительным и отрицательным контактами на светодиодной ленте соответственно.

Запитать светодиодную ленту одним проводом не получится, поэтому убедитесь, что подключены как плюс, так и минус. Теперь подключите блок питания к розетке переменного тока.

Если все сделано правильно, то ваша светодиодная лента должна без проблем загореться!

Какие инструменты и расходные материалы вам понадобятся?

• Светодиодная лента (конечно)
• 15-футовый удлинитель
• Материнская плата с установленным блоком питания и проводами от блока питания
• Провода/обжимные разъемы
• Инструмент для обрезки/зачистки проводов

Процесс: пошаговое руководство Подключите светодиодную ленту к материнской плате

Шаг 1.

Подключите ленту к источнику питания

Найдите на светодиодной ленте конец, который позволит вам подключиться к источнику питания.

Обозначается точками соединения, которые представляют собой два выступающих выступа на каждом конце кабеля, идущего по центру полосы.

Для этого шага необходимо обрезать концы, обрезать их заподлицо, без лишней проволоки.

Шаг 2. Зачистите адаптеры проводов для подключения

Зачистите адаптеры, чтобы они могли скользить по двум выступам на обоих концах светодиодной ленты, и убедитесь, что каждый провод находится в правильном месте. Полоски обычно помечены (+) и (-).

Шаг 3. Подсоедините провода

Подключите один конец удлинителя к источнику питания, затем зачистите оба провода на другом конце, чтобы открыть 2-3 дюйма медной проводки.

Подключите этот конец к одному из ваших адаптеров и убедитесь, что каждый провод надежно вставлен.

Зачистите другой конец светодиодной ленты, чтобы открыть проводку, прикрепите ее к соответствующему адаптеру, затем подключите оба провода к контактам на материнской плате.

Может быть сложно выровнять все три соединения, чтобы убедиться, что ни одно из них не касается металла или не замыкается.

Шаг 4: Подключите удлинитель к источнику питания

Подключите другой конец удлинителя к источнику питания. Включите его и нажмите кнопку питания на светодиодной ленте, чтобы проверить наличие соединения.

Если это не работает, проверьте надежность всех соединений и горят ли светодиоды на светодиодной ленте.

Шаг 5. Закрепите стяжками на липучке

Отрежьте кусок ленты на липучке, чтобы использовать ее в качестве крепления для шнура питания светодиодной ленты. Затем протяните полоску вдоль стола, оберните ее вокруг провода и завяжите узел, чтобы закрепить шнур.

Шаг 6: Проверьте светодиодную ленту

Подключите разъемы и блок питания, подключите светодиодную ленту к удлинителю. Затем включите блок питания и нажмите кнопку питания на полосе, чтобы проверить наличие соединения.

Если это не работает, проверьте надежность всех соединений и горят ли светодиоды на светодиодной ленте.

Меры предосторожности и предупреждения

1. Не подключайте полоски к одному источнику питания; вам понадобится отдельный контроллер и адаптер для каждого из них, иначе они не будут работать должным образом.

2. Всегда используйте новые качественные адаптеры питания.

3. Всегда проверяйте напряжение новых блоков питания с помощью мультиметра перед их подключением или использованием.

4. Все планки, контроллеры и источники питания должны быть покрыты изоляцией для предотвращения короткого замыкания при их соприкосновении друг с другом.

Используйте для этой цели термоусадочную трубку, изоленту или что-то подобное.

5. Провода и паяные соединения, соединяющие полоски и источник питания, могут сильно нагреваться.

Так что обращайтесь со всем осторожно и держите их подальше от легковоспламеняющихся материалов, пока они включены.

6. Перед подключением источника питания убедитесь, что все соединения надежны и надежны.

7. Если вы видите дым, слышите громкий шум или замечаете что-то странное, например, неприятный запах, немедленно выключите и отсоедините все компоненты, дайте им остыть перед повторным включением, чтобы предотвратить повреждение из-за короткого замыкания или других неисправностей.

Заключительные мысли

Для подключения светодиодной ленты к материнской плате вам потребуется найти на материнской плате 4-контактный разъем. Сюда вы будете втыкать разъем от светодиодной ленты.

Если на вашей материнской плате нет этого разъема, вы можете использовать адаптер, который разделяет один из этих разъемов на два 3-контактных разъема.

Обязательно подключите черный провод к заземлению и совместите каждый цветной провод с соответствующим номером контакта на разъеме.

Наконец, закрепите все винтами и закройте корпус компьютера. Теперь пришло время протестировать вашу новую систему освещения!

Если вы дошли до этого места в статье, теперь вы должны знать, как подключить светодиодную ленту к материнской плате. Обязательно проверьте соединения перед включением компьютера и наслаждайтесь новой системой освещения!

6 лучших светодиодных лент для ПК с красивой RGB-подсветкой — Voltcave комиссия без дополнительных затрат для вас.

Нельзя отрицать, что эстетика имеет значение, когда вы собираете потрясающий игровой ПК, и один из лучших способов добавить изюминку — это RGB-подсветка. Есть много способов добавить RGB в вашу установку, но лучше всего начать с добавления одной из лучших светодиодных лент для ПК, которые мы выбрали здесь.

Существует множество вариантов, от причудливых адресуемых полос RGB до недорогих вариантов без адресации. Независимо от того, что вы ищете, наш список должен вас охватывать. Пора пролить свет на этот вопрос.

Наш выбор лучших светодиодных лент для ПК

1. Phanteks NEON Digital-RGB

Лучший комплект RGB-подсветки

Светодиодная лента Phanteks NEON Digital-RGB

16,49 $

Посмотреть на Амазоне

Посмотреть на Newegg

31. 10.2022 17:38 по Гринвичу

Светодиодная лента Phanteks NEON Digital-RGB отличается от остальных своими удивительно плавными цветовыми градиентами. Phanteks достигает этого, сочетая большое количество светодиодов и встроенный рассеиватель, который помогает еще больше сгладить цвета. Он выглядит великолепно, и мы думаем, что это одна из лучших полос RGB для ПК.

Светодиодная лента NEON Digital-RGB подключается к компьютеру через 5-вольтовый адресуемый разъем RGB (ARGB) материнской платы. Вы также можете подключить эти полосы к контроллеру RGB в корпусах Phanteks с цифровым RGB-подсветкой, таких как P400a Digital.

Светодиодные ленты Phanteks NEON поддерживают все основные программы управления RGB от производителей материнских плат. Таким образом, вы получаете поддержку Aura Sync от ASUS, Chroma от Razer, RGB Fusion от Gigabyte, Mystic Light Sync от MSI и Polychrome Sync от ASRock.

Источник: u/PrettyMuchRed

Есть, однако, одно особое предостережение, о котором вы должны знать: светодиодная лента NEON Digital-RGB будет работать только в радужном режиме с MSI Mystic Light Sync. Вам понадобится плата ASUS или Gigabyte, чтобы иметь полный контроль над полосами NEON Digital-RGB.

Phanteks включает в себя три различных типа монтажных кронштейнов для каждой светодиодной ленты NEON. Вы получаете 90-градусные, 180-градусные и плоские крепления, а также клейкую ленту 3M для крепления их к корпусу ПК. Обратите внимание, что сами светодиодные ленты не являются магнитными, поэтому вам необходимо установить эти кронштейны для установки лент Phanteks NEON.

Источник: Newegg

Если вы хотите создавать плавные цветовые градиенты и причудливые узоры, светодиодные ленты Phanteks NEON Digital-RGB должны быть в верхней части вашего списка.

2. Deepcool RGB 200 Pro

Лучшая совместимость программного обеспечения

Адресные светодиодные ленты Deepcool RGB 200 Pro

Посмотреть на Амазоне

Вид на Newegg

Светодиод Deepcool RGB 200 Pro LED может не иметь большого количества светодиодов и рассеянного освещения Phanteks, но Deepcool компенсирует это более универсальным креплением и лучшей поддержкой программного обеспечения.

Светодиодные ленты Deepcool RGB 200 Pro крепятся либо на магнитах, либо на двусторонней ленте, что делает их идеальными независимо от корпуса вашего ПК. Что касается программного обеспечения, предложение Deepcool полностью поддерживает программное обеспечение для управления RGB-подсветкой всех материнских плат, включая MSI Mystic Light.

Итак, если у вас есть плата MSI и вам нужна адресная RGB-подсветка, мы рекомендуем этот комплект Deepcool, а не продукт Phanteks.

Источник: Джеффи Джейкоб

Ленты Deepcool RGB 200 Pro также могут синхронизироваться с другими устройствами Deepcool или Gamer Storm ARGB, если они также работают от 5 вольт. К ним относятся корпусные вентиляторы, такие как Deepcool RF120, и процессорные кулеры AIO, такие как Castle 240EX.

Deepcool RGB 200 Pro — это надежный адресный вариант, если вы хотите избежать хлопот, связанных с добавлением в корпус специального контроллера RGB. Да, 12 светодиодов на полосу — это мало по сравнению с лентами NEON RGB от Phanteks, но этого должно хватить для чего угодно, кроме самых сложных схем освещения.

3. Светодиодная лента NZXT Hue 2

Лучшая экосистема RGB-освещения

Светодиодные ленты NZXT Hue 2

29,99 $

Посмотреть на Амазоне

Посмотреть на B&H

31.10.2022 15:13 по Гринвичу

Название NZXT почти синонимично RGB-освещению. Поэтому неудивительно, что мы включили светодиодные ленты Hue 2 компании в наш список лучших RGB-лент для ПК.

В отличие от двух предыдущих светодиодных лент в нашем списке, светодиодные ленты NZXT HUE 2 питаются и управляются фирменным контроллером NZXT. Таким образом, вам нужно будет учитывать дополнительную стоимость NZXT RGB и контроллера вентилятора, если вы заинтересованы в светодиодной ленте Hue 2.

NZXT RGB и контроллер вентилятора

26,99 $

Посмотреть на Амазоне

Тем не менее, дополнительные расходы дают некоторые преимущества. Во-первых, контроллер NZXT поддерживает два независимых канала RGB, до 40 светодиодов в каждом. Это означает, что вы сможете разработать несколько довольно сложных схем освещения, поскольку для двух каналов можно установить свои собственные цвета или шаблоны освещения.

NZXT RGB & Fan Controller также поддерживает три RGB-вентилятора, что делает его идеальным для управления вентиляторами NZXT Aer 2 для полной настройки освещения ПК.

Источник: NZXT

И это главная причина, по которой дополнительные расходы на контроллер могут оказаться оправданными. В сочетании с программным обеспечением CAM компании он открывает целую экосистему освещения, которой вы можете управлять с помощью одного программного обеспечения.

Мы не рекомендуем полоски NZXT Hue 2 сами по себе. Однако, если вы уже используете другие детали NZXT или планируете приобрести их в ближайшее время, они просто необходимы. Мы просто хотим, чтобы у них было больше светодиодов.

4. Комплект светодиодных лент Airgoo RGB

Лучший бюджетный вариант

Комплект светодиодных лент Airgoo RGB

Посмотреть на Амазоне

Посмотреть на Newegg

Addressable RGB — это круто и все такое, но что, если у вас ограниченный бюджет или вы просто хотите что-то простое? В этом случае комплект светодиодной RGB-ленты Airgoo может оказаться именно тем, что вам нужно.

Основная привлекательность комплекта RGB350, помимо его бюджетной цены, заключается в том, что он будет работать независимо от того, есть ли на вашей материнской плате надлежащий разъем RGB, поскольку он поставляется с собственным контроллером. Он также поставляется с беспроводным пультом дистанционного управления, с помощью которого вы выбираете цвета и режимы освещения.

Контроллер светодиодной RGB-подсветки Airgoo имеет 19 различных режимов динамического освещения с пятью различными скоростями цикла. Эти режимы включают обычные режимы дыхания, затухания и мигания. У вас также есть 20 различных вариантов цвета с 10 ступенями яркости на выбор.

Источник: Airgoo

Вы также можете подключить светодиодные полосы RGB непосредственно к 12-вольтовому разъему RGB вашей материнской платы, если вы не хотите использовать контроллер. Если это ваш план, мы предлагаем сэкономить немного денег и купить автономные светодиодные ленты без контроллера и пульта.

Светодиодными лентами Airgoo RGB можно управлять с помощью стандартного набора программного обеспечения для управления RGB, за исключением Razer Chroma. Так что, если вы заядлый пользователь Razer, обратите внимание на Deepcool RGB350.

Airgoo включает в себя две ленты вместе с 20-дюймовым удлинительным кабелем. Вы можете последовательно соединить несколько световых полос RGB, хотя компания рекомендует не более четырех. Если вам подходит 16-дюймовая длина, световые полосы Airgoo RGB — отличный вариант для тех, кто заботится о своих интересах.

5. Deepcool RGB350

Отличная бюджетная альтернатива

Цветные светодиодные ленты Deepcool RGB350

16,09 $

Посмотреть на Амазоне

Посмотреть на B&H

31.10.2022 14:18 GMT

Комплект RGB-светодиодов Deepcool RGB350 — это надежная альтернатива для тех, кто покупает недорогой неадресуемый комплект RGB.

Комплект Deepcool RGB350 поддерживает 16 различных цветов, включая белый. Вы также можете выбрать один из четырех режимов циклического изменения цвета: вспышка, стробоскоп, затухание и сглаживание. Первые два режима переключаются между тремя цветами, а последние два — между семью.

По сравнению с комплектом Airgoo, Deepcool RGB350 немного проигрывает в плане режимов освещения и цветов. Но вы получаете более длинные светодиодные ленты, которые могут пригодиться, если вы освещаете корпус Full-Tower.

Источник: TechReflex

Deepcool RGB350 также можно подключить к материнской плате через 12-вольтовый разъем RGB. Это позволит вам контролировать цвета с помощью программного обеспечения. RGB350 работает со стандартным набором программного обеспечения для управления RGB от ASUS, Gigabyte, MSI, ASRock и Razer.

Мы считаем, что комплекты Airgoo и Deepcool RGB примерно равны, и выбор между ними будет зависеть от таких факторов, как длина полосы, предпочитаемое программное обеспечение RGB и другие компоненты вашей системы.

Deepcool RGB350 может подключаться к другим продуктам Deepcool или Gamer Storm RGB для синхронизации световых эффектов, поэтому, если вы используете их, мы определенно рекомендуем RGB350 вместо Airgoo.

6. Alitove WS2812B

Лучший для домашних мастеров

Адресная светодиодная лента Alitove WS2812B 16,4 фута

$34,99

Посмотреть на Амазоне

Посмотреть на Newegg

01/11/2022 0:07 утра по Гринвичу

Если вы не против того, чтобы немного поработать своими руками, адресная светодиодная лента Alitove WS2812B представляет собой интересную альтернативу предварительно нарезанным светодиодным лентам. Каждая 16,4-футовая катушка поставляется с 300 светодиодами, что обеспечивает плотность светодиодов выше средней, если вы разрезаете ее на более распространенные длины.

Например, 20-дюймовая лента будет иметь 30 светодиодов, что значительно больше, чем у других светодиодных лент из нашего списка. Это надежная альтернатива, если вам нужны плавные цветовые градиенты, если вы готовы приложить дополнительные усилия, чтобы добиться этого.

Помимо необходимости самостоятельно нарезать полоски, вам также потребуется добавить контроллер и блок питания, если вы хотите использовать WS2812B. Вы можете запрограммировать свой собственный контроллер с помощью Arduino или купить предварительно запрограммированные контроллеры, подобные этому, которые сэкономят вам усилия.

Источник: Aliove

Светодиодная лента Aliove WS2812B — не самое элегантное решение в этом списке, тем более что для ее питания требуется внешний блок питания. Но плотность светодиодов впечатляет, и это приличное значение, если учесть, сколько вы на самом деле получаете.

В конце концов, 16,4 фута должно быть более чем достаточно, чтобы осветить самый большой полноразмерный корпус, а еще останется достаточно, чтобы осветить и ваш стол. Если вы хотите осветить больше, чем просто вашу установку, Alitove WS2812B может быть самым экономичным решением.

Перед покупкой

Покупка светодиодной RGB-ленты для ПК может показаться простой задачей, но есть несколько вещей, о которых вы должны знать, прежде чем совершить покупку.

Адресный и неадресный RGB

Во-первых, вы должны понять разницу между адресным и неадресным RGB и решить, какой из них вам нужен.

Адресный RGB (или ARGB) означает, что каждым светодиодом (в светодиодной ленте, вентиляторе или другом периферийном устройстве ПК) можно управлять индивидуально. Так, например, вы сможете установить цвет и яркость каждого светодиода на ленте независимо от других, если это адресуемая светодиодная лента RGB.

С другой стороны, неадресуемые периферийные устройства RGB позволяют применять только одно значение цвета или яркости ко всем светодиодам одновременно. Вы по-прежнему можете установить яркость и цвет светодиодов, но они будут одинаковыми для всей полосы или веера.

Светодиодные ленты ARGB позволят вам сойти с ума от цветов:

Источник: u/zestygoodness

С другой стороны, неадресуемые ленты RGB лучше подходят для более приглушенных схем освещения:

Источник: u/-gfdtz-

Ничто не мешает вам совместить оба типа RGB в одной установке. Однако они подключаются к разным заголовкам, которые не являются взаимозаменяемыми, и это то, что мы собираемся обсудить далее.

Контроллеры и разъемы RGB

Светодиодные ленты RGB подключаются либо к материнской плате, либо к специальному контроллеру. Последнее довольно просто, так как комплект либо идет с ним, либо предназначен для конкретного контроллера того же производителя. Хорошим примером являются светодиодные ленты NZXT Hue 2 из нашего списка, которые предназначены для работы только с собственной RGB-подсветкой и контроллером вентилятора NZXT.

Комплекты RGB-светодиодов на основе контроллера обладают наилучшей совместимостью, поскольку они не зависят от разъемов RGB вашей материнской платы. Если вы используете материнскую плату, которая не имеет правильного заголовка RGB (или не имеет его вообще), вам следует использовать светодиодную ленту RGB с собственным контроллером.

Контроллер NZXT RGB и вентилятора. Источник: NZXT

. Если вы не хотите иметь дело с дополнительной проводкой контроллера RGB, вам понадобятся полоски RGB, которые подключаются непосредственно к материнской плате. Если вы собираетесь пойти по этому пути, вам нужно знать, что адресные и неадресуемые полосы RGB подключаются к разным заголовкам RGB.

Адресные полосы RGB подключаются к 5-вольтовым трехконтактным разъемам, а неадресуемые полосы подключаются к 12-вольтовым четырехконтактным разъемам. К сожалению, они не взаимозаменяемы. Если у вас есть только четырехконтактные разъемы, вам придется либо придерживаться неадресуемых светодиодных лент RGB, либо использовать решение на основе контроллера.

RGB-разъемы на ASUS ROG STRIX Z370-F GAMING. Источник: ASUS

Каждый из основных производителей игровых материнских плат использует собственное программное обеспечение для управления RGB. Поэтому, будь то светодиодная лента или корпусной вентилятор, перед покупкой убедитесь, что продукт, который вы покупаете, поддерживает программное обеспечение RGB вашей материнской платы.

Заключение

Нет лучшего способа украсить вашу игровую систему, чем одна из лучших светодиодных лент для ПК из нашего списка.
