Как подключить розетку – все известные схемы и подробная инструкция

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

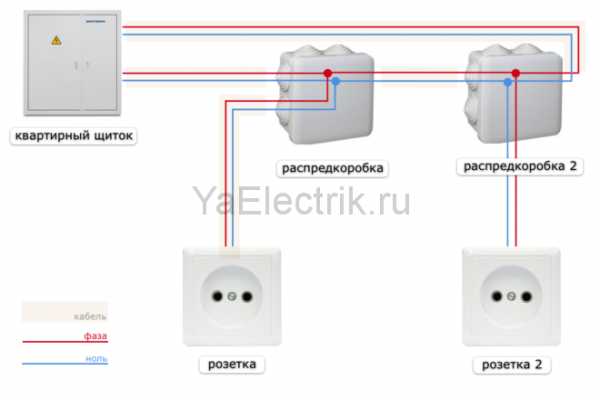

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

yaelectrik.ru

Подключение розеток последовательно — Только ремонт своими руками в квартире: фото, видео, инструкции

Дачные дела

Параллельное соединение розеток

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе». а в свою очередь, «ноль» — к «нолю». Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

А также вы можете посмотреть видео подключение розетки и выключателя

Как выполнить подключение розеток шлейфом

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток. естественно, потребуются инструменты. Их набор достаточно стандартен:

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д. пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание. Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом. не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Учитывайте нагрузку на розетки, которые соединены шлейфом

Выбор способа соединения розеток посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.

Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.

Похожие материалы на сайте:

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого “зануления”. Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
  • Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

Еще вопросы по вашей теме:

Источники: http://dachnoe-delo.ru/parallelnoe-soedinenie-rozetok/, http://electricvdome.ru/rozetki-i-vukluchateli/podkluchenie-rozetok-shleifom.html, http://remotn.ru/electric/parallelnoe-posledovatelnoe-podklyuchenie-rozetok.html

remontonly.ru

Как подключить две розетки на один провод — Ремонт квартир

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Важно! Трехфазное подключение частного дома, тут!

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе», а в свою очередь, «ноль» — к «нолю». Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.


Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

dachnoe-delo.ru

Подключение розетки – ответственный процесс, требующий от установщика знания всех правил и нюансов электромонтажных работ. Нагрузки на электроустановочные узлы постоянно возрастают, поэтому даже незначительные нарушения требований могут привести к перегреву приборов, оплавлению контактов и возникновению пожароопасной ситуации.

Не владея достаточной информацией лучше вообще не браться за какие-либо работы с электропроводкой. Однако домашние мастера, изучившие этот вопрос, не испытывают сложностей в подключении и эксплуатации розеток.

  1. Устройство и схема розетки
  2. Подготовительные мероприятия перед подключением розетки
    • Выбор розетки
    • Прокладка провода под розетку
    • Установка подрозеточной коробки
  3. Порядок подключения розетки
  4. Как подключить двойную розетку: особенности сборки
  5. Соблюдение техники безопасности при монтаже розеток

Устройство и схема розетки

Подключение розетки – задача, которую приходилось выполнять практически каждому домашнему мастеру. Казалось бы, что может быть проще? Однако этот процесс не так банален, как кажется на первый взгляд. Чтобы эксплуатация электророзетки не стала источником проблем, особенно в высоконагруженных квартирных сетях, необходимо разбираться в конструкции и знать основные требования по установке распределительного устройства.

Розетка состоит декоративной коробки с невыпадающим винтом, подрозетника и колодки в сборке. Контактная колодка снабжена следующими элементами:

  • крепежные лапки – могут быть распирающимися подвижными на винтах или цельнолитыми неподвижными;
  • контакты – нулевой и фазный (одинаковые по конструкции), заземляющий, размещенный отдельно;
  • клеммы для соединения проводов к контактам.

Примечания по устройству:

  1. Клеммы могут соединяться с контактами винтами или выполняться вместе с контактами. Последний вариант более надежный. Клеммы, которые фиксируются винтами, перед установкой надо перебрать и обработать сопрягаемые места холодным припоем (токопроводящей пастой). После смазки натуго стянуть винтами.
  2. Колодки с подвижными лапками сложнее в установке. Однако благодаря их конструкции можно регулировать положение колодки на стене по наклону и высоте. Желательно выбирать колодки с двузубыми лапками, «однозубые» модели быстро расшатываются.
  3. Со стороны проводов могут быть винтовые клеммы или в виде «ершиков». Последний вариант более надежен, но не предусматривает возможность переборки. Винтовые клеммы перед использованием смазываются холодным припоем.

Подготовительные мероприятия перед подключением розетки

Выбор розетки

Существует множество разновидностей розеток, имеющих как универсальное, так и специальное назначение.

Далеко не все используются в быту. Наиболее популярны следующие типы розеток:


  • С 1а – распределительное устройство, не оснащенное заземляющими контактами. Основное назначение – работа на участках электрической сети, где постоянный ток менее 10 А, переменный – до 16 А. Подходят для подключения маломощных устройств. Обязаны выдерживать 250 В.
  • С 2а – розетки с боковыми заземляющими приспособлениями. В конструкции предусмотрена внутренняя клемма для подвода провода РЕ. Применяются для подключения насосов, электроплит, стиральных/посудомоечных машин.
  • С 3а – в механизме розетки есть заземляющий контакт штифтового формата. Отличается от С 2а конфигурацией и местом расположения заземления.
  • С 5 – традиционные советские розетки. Они выпускаются квадратной формы с круглым вырезом под вилку электроприбора. Такие модели хорошо подходят для питания старых бытовых приборов. Розетки С 5 выдерживают силу тока до 6 А, монтаж – без заземления.
  • С 6 – «евро» розетки, сильно выступающие за поверхность стены. Подобные распределительные устройства подходят для большинства домашних электроприборов, так как имеют широкие отверстия под вилку.

Совет. Для монтажа розетки с заземляющим контактом следует приобрести трехжильный кабель. Три провода подключаются к нулю, фазе и земле. Установка розетки без заземления выполняется двухжильным кабелем.

Выбор розетки во многом зависит от назначения самого помещения. В ванной, кухне, бассейнах устанавливаются влагозащитные модели. В промышленных и складских зданиях – розетки, имеющие высокую степень защиты от проникновения пыли и других твердых частиц. Уровень защищенности можно узнать из маркировки IP.

Прокладка провода под розетку

Существует два вариант прокладки провода: открытая и скрытая электропроводка. Выбор того или иного способа во многом зависит от характера помещения: влажности, запыленности, пожаро- и взрывоопасности, химической активности среды.

Наружная проводка прокладывается на поверхности стены с помощью различных способов крепления. Этот вариант имеет как плюсы, так и минусы. К числу основных достоинств открытого метода относятся:

  • ремонт наружной электропроводки значительно проще, чем скрытой;
  • нет необходимости штробить стену;
  • скорость и простота проводки.

Недостатки открытой электропроводки:

  • неэстетичный внешний вид – протянутые провода часто портят интерьер комнаты;
  • открытая электропроводка подвергается воздействию внешних факторов и ее проще повредить, чем скрытую.

Важно! В деревянных домах электропроводку необходимо прокладывать открытым методом.

При обустройстве открытой проводки используются разные способы прокладки кабелей и проводов: по поверхности потолка/стены, в коробах, трубах, гибких металлических коробах, электрических наличниках и плинтусах.

Подключение нескольких розеток выполняется шлейфом (параллельное соединение) или звездой (через распределительную коробку). Выбор варианта зависит от приемлемого расхода кабеля, удобства подключения и мощности электроприборов в помещении.

Схема подключения сетевой розетки шлейфом

Для установки скрытой розетки сначала надо сделать бороздку в стене, разместить провод, подходящий одним концом к электропитанию, а вторым – к розетке. Следующий шаг – монтаж подрозетника.

Важно! В штробу кабель укладывается с запасом проводника, заведенного в подразеточную коробку около 10 см.

Установка подрозеточной коробки

Скрытые розетки требуют обустройства углубления. Это отверстия выполняется с помощью специальной насадки (коронки) на дрель.

Порядок сверления в бетонной стене:

  1. Отметить на стене месторасположение розетки, соблюдая основные требования по размещению:
    • от потолка – минимум 15 см;
    • расстояние от газового оборудования до ветки электропроводки – не менее 50 см.

  2. Установить на дрель коронку и приступить к сверлению.
  3. Закончить сверление, когда дно коронки упрется в стену.
  4. Перфоратором с насадкой штробило убрать сердцевину. Для этой работы можно использовать и молоток с зубилом.
  5. Подравнять заднюю стенку.

Следующий этап – примерка подразетника. Если коробка «садиться» хорошо, то надо выдавить заглушку и завести через отверстие кабель. Далее на заднюю/боковые стенки подразетника нанести немного алебастра и «вдавить» в отверстие.

Порядок подключения розетки

Весь процесс по подключению розетки можно разбить на несколько этапов:

  1. Отключение автомата. В обязательном порядке первым делом следует обесточить сеть. Для этого выкрутить пробки или отключить автоматические выключатели на вводе.
  2. Проверить отсутствие тока с помощью мультиметра, индикатора или указателем напряжения.
  3. Демонтаж старой розетки. Необходимо снять крышку, открутить винты зажимных «лапок», вытянуть розетку из коробки и отсоеденить питающие провода.
  4. Зачистка провода. Кабель, проведенный в отверстие подрозетника, надо подготовить к подключению – снять внешнюю изоляцию на 15-20 см провода. Если проложен кабель с одинарной изоляцией (ППВ), то достаточно отделить жилы друг от друга на 5-10 см.
  5. Подключение розетки. Соединить контакты с питающим проводом. Оголенную часть кабеля завести в клемму и аккуратно затянуть винтом, чтобы не передавить провод. Для надежного подключения провод надо согнуть кольцом – диаметр 4-5 мм. Если выполняется установка розетки с заземлением, то заземляющий кабель соединяется с соответствующей клеммой.
  6. Установка розетки в коробку выполняется после подсоединения всех питающих проводов. Рабочая часть размещается ровно, перекосы не допускаются. Провода надо скрыть в подрозетнике и зафиксировать розетку прижимными «лапками» с винтами.
  7. Прикручивание крышки.

Как подключить двойную розетку: особенности сборки

Порядок подключения розетки двойной зависит от ее типа: стационарной или сборной. Для монтажа стационарной розетки в конструкции предусмотрены контакты с зажимами. Питающие провода должны подсоединяться к различным токопроводящим пластинам.

Важно! Нельзя к одной пластине подсоединять два питающих кабеля ноль и фазу. Подобное подключение очень опасно – при включении автомата произойдет короткое замыкание, и электропроводка может повредиться.

Собранная двойная розетка – по сути, это расположенные рядом две одинарные розетки. Как правильно подключить два распределительных устройства, если кабель питания проложен под один подрозетник? Необходимо выполнить перемычку, перебросив кусок кабеля с одной коробки на вторую. Все провода подсоединятся параллельно между собой.

Соблюдение техники безопасности при монтаже розеток

Монтаж электроарматуры выполняется с соблюдением правил техники безопасности:

  1. Электромонтажные работы выполняются только в обесточенном помещении. Сначала надо выполнить все подготовительные действия: выбить штробы, рассверлить отверстия и лунки, уложить провод, а в последнюю очередь – подключить кабель.
  2. Каждый подключаемый провод необходимо проверять фазоуказателем.
  3. Все работы выполнять специальным инструментом с резиновыми изолированными ручками.
  4. Если необходимо «нарастить» электропровод, то места сцепки надо спаивать, а не скручивать.
  5. Во время монтажа выключателя или розетки не допускать контакт тела с оголенными проводниками.
  6. При установке розетки в стену, надо контролировать, чтоб  она была надежно изолирована и плотно закреплена.
  7. Излишки провода следует аккуратно закладывать в стену или укорачивать до необходимой длины.
  8. Использовать провода и оборудование, специально предназначенное для электроработ, рассчитанные на номинальную силу тока и мощность.

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток.

strport.ru

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

  1. С клеммами на одну фазу и ноль, с распределительными планками (самый распространенный случай), когда величина тока делится на количество розеток. Не очень хорошо, если много потребителей большой мощности.
  2. С клеммами для одной фазы и нуля на каждой розетке, без распределительных планок. Используется для параллельного подключения двух гнезд. Для этого необходимо подключить кабель только к первой розетке и сделать параллельно перемычки на вторую. Простыми словами, соединить проводом фазу первой клеммы с фазой второй, ноль первой — с нулем второй.

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать алюминиевый провод, чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

  1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
  2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
  3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Подключение

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной розетки без заземления возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Выключатель

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

fb.ru

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
  • Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

remotn.ru


remontkvartiri.me

Подключение нескольких розеток в квартире | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Если в квартире планируется замена электропроводки, то следует задуматься о рациональной организации подключения розеток и выключателей. Для этого следует заранее продумать расположение и необходимое количество подключаемых розеток, составить план как подключить три розетки или более.



Схемы подключения розеток

Существует 3 типовые схемы подключения розеток: параллельная; последовательная; шлейфовая.

Существуют ситуации, когда рядом с уже установленной розеткой требуется поставить еще несколько, например, в соседнем помещении на смежной стене. Для этого нужно знать, как подключить 3 розетки. Чтобы не тянуть новые провода от распределительной коробки, используется параллельное подключение. При таком подключении концы проводов новой розетки присоединяются к тем проводам, что подходят к уже установленной розетке – фаза подключается к фазе, а ноль – к нулю. Зачастую, фазный провод подключается к правому гнезду розетки. При подключении нескольких розеток важно обратить внимание на то, чтобы провода, с помощью которых они подключаются, были изготовлены из одного материала.

Параллельное подключение нескольких розеток

Электрические розетки, которые находятся в одной группе, могут быть подключены только параллельно. Существует два способа параллельно подключить несколько розеток: параллельно соединить провода в распределительных коробках; подключить розетки с помощью шлейфа.

Схема подключения двойной розетки с помощью шлейфа позволяет подключать группы розеток, которые находятся в непосредственной близости друг к другу.

После того, как предварительно были смонтированы подразеточные коробки, а провод от них был проложен к распределительному щитку, можно заняться установкой самих электрических розеток.

Особенности подключения двойных розеток

Двойная розетка может быть двух типов: стационарная; собранная.

Для осуществления подключения двойной розетки ее конструкция предусматривает наличие контактов с зажимами. Часто имеется две пары контактов, которые расположены сверху и снизу. При установке такой розетки, питающие провода должны подключаться к разным токопроводящим пластинкам. На это стоит обратить внимание, так как если фазу и ноль подключить к одной пластинке, высока вероятность короткого замыкания и повреждения электропроводки.

Собранная двойная розетка – это несколько собранных рядом одинарных розеток. Часто возникает вопрос, как подключить 4 розетки? Если питающий провод подведен только к одному подрозетнику, то следует сделать перемычку, с помощью которой провода параллельно подсоединяются между собой.



cable.ru

Подробно о параллельном и последовательном подключении розеток — СамСтрой

Любые работы, связанные с проектированием и монтажом электричества, требуют профессионального решения вопроса. И установка розеток не является исключением. Кабели питания допускается проводить внутриквартирного щитка, применяя один из двух способов монтажа. Какие варианты соединения можно применить, как выполнить параллельное и последовательное подключение розеток, рассмотрим в статье.

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одному источнику подключается сразу несколько точек.

Выбор способа зависит от типа розеток: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380 Вольт.

Кухня – место установки мощных потребителей Электрооборудование в ванных и санузлах Перегорание розетки от превышения нагрузки Подключение розеток шлейфом Фен как прибор для питания от шлейфовой розетки

rc=»//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js»>

Шлейфовая схема установки розеток на кухне Маломощные кухонные потребители шлейфовых линий

rc=»//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js»>

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельный кусок кабеля, лишенный каких-либо соединений.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2 кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

–открытый – предполагает прокладку проводов на поверхности стены;

–закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

С использованием специальных соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный контактный провод, подведенный от силового щитка, поступает к посадочному месту подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной соединительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.







Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельной подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Паралелльное подключение при скрытой прокладке Спаренный подрозетник в параллельной схеме Крепление подрозетников в подготовленной стене Выравнивание стены вокруг установленных подрозетников Удаление изоляции с жил кабеля Удаление изоляции с ноля, фазы и земли Параллельная установка розеток Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

–«фаза» — провода с белым оттенком;

–«нуль» — изоляция окрашена в синий цвет;

–«заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1.С розетки снимают пластиковую защитную крышку.

2.Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.

3.Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.

4.Гнезда с уложенными проводами плотно затягивают винтами.

5.Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях. Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

samstroy.com

Параллельное подключение розеток | Электрика в доме

Конструкция электрических розеток

Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.

Параллельное подключение розеток



Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.

При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.

Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки

Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.

Параллельное соединение розеток в блоке

Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.

Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

Блок из 4-х розеток

Защита заземлением делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.

Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.

В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.

Тоже интересные статьи

electricavdome.ru

Параллельное и последовательное соединение двух розеток

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Важно! Трехфазное подключение частного дома, тут!

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе», а в свою очередь, «ноль» — к «нолю». Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

А также вы можете посмотреть видео подключение розетки и выключателя

dachnoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
