Как провести розетку от распределительной коробки

Схема подключения проводов в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

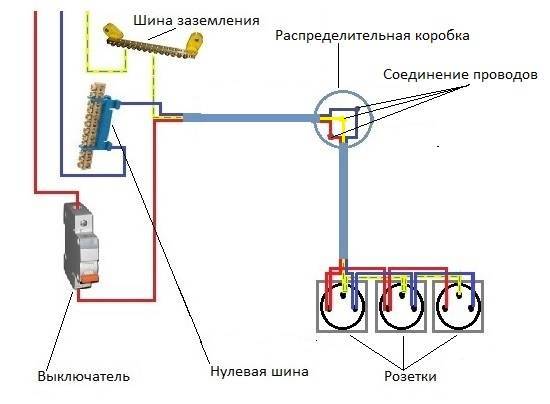

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

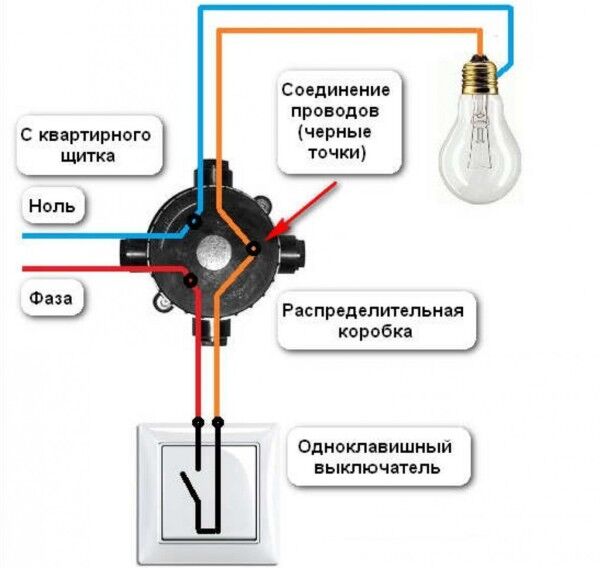

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Портал о стройке

Эта статья будет полезна тем, кто своими силами делает электромонтаж в квартире или частном доме. Наиважнейшим аспектом качественного электромонтажа является правильное соединение в распределительных коробках. Если прокинуть провода к розеткам и выключателям не составляет большого труда, то при распайке в коробке необходимо немного подумать.

Для примера рассмотрим стандартную схему распределительной коробки обычной квартиры. В ней нам необходимо расключить розетку, двойной выключатель на люстру, и еще одну розетку. Давайте посчитаем, сколько проводов должно входить в коробку.

1. Питание в коробку

2. Провод уходящий на розетку 1

3. Провод уходящий на розетку 2

4. Провод идущий на люстру

5. Провод от выключателя

6. Уходящий провод питания на другую коробку (если эта не конечная)

Итак, мы насчитали шесть кабелей (трехжильных), каждый из них рассмотрим подробно и узнаем про правильное соединение в распределительной коробке.

После того как коробка установлена заводим в неё кабеля , длина которых не превышает 20 см. лучше иметь запас длины который аккуратно слаживается в распред коробке. Если в будущем у вас начнут гореть провода и скрутки у вас будет возможность расключить всё по новой. После того как все кабеля в коробке, снимайте внешнюю изоляцию по всей длине кабелей, которые находятся в коробке. Это необходимо для того, что бы было удобно расключать и аккуратно улаживать скрутки. Полученные жилы кабеля зачищаем по 10 см, учтите, чем больше площадь соединения, тем лучше контакт.

Внимательно посмотрите на кучу проводов торчащих из распределительной коробке и постарайтесь определить, что куда идет. Вполне возможно, что на нашем сайте про электричество вы уже прочитали, что все провода при монтаже необходимо маркировать. Также не исключено что вы этого не делали, ничего страшного отмаркируем сейчас вместе.

В зависимости от способа укладки проводки, можно визуально проследить какой кабель куда идёт. Ну а если вы уже все стены заштукатурили, берите тестер и прозванивайте.

Алгоритм работы довольной прост, с одной стороны кабеля замыкаем все жилы и в распределительной коробке вызваниваем их тестером. Нашедши провод от розетки, вешаем на него бирку и так поступаем со всеми кабелями, которые заходят в коробку.

Далее начинаем соединять заземление, обычно в кабелях это желто-зелёный провод. Заземление нам не нужно только на выключателе и люстре значит, откидываем их в сторону. Все оставшиеся жёлто-зелёные провода (4 жилы) скручиваем в скрутку. Обязательно скручивайте плоскогубцами для того, что бы был хороший контакт. По правилам на люстру тоже необходимо заземление, но тогда необходима ещё одна жила…

С заземлением мы разобрались, теперь соединяем ноли, обычно они идут синего цвета.

Ноль на выключателе тоже не нужен, значит, скручиваем пять синих проводов. Остался самый важный провод в распределительной коробке – фаза .

Начинаем логически рассуждать, фаза пришла – фаза ушла, на розетки она тоже идет без разрывов и эта же фаза идет на выключатель.

Считаем провода в фазной скрутке:

1. Провод питания

2. Уходящее питание

3. Питание розетки 1

4 Питание розетки 2

5 Фаза на выключатель

Как видим в фазной скрутке 5 проводов, остался провод идущий на люстру , с этого провода мы присоединили одну жилу на ноль. Две оставшиеся жилы соединяем с двумя проводами, идущими от выключателя. Ну вот, мы соединили все провода в распределительной коробке, и это не заняло слишком много времени.

Это была простейшая схема подключения вполне возможно у вас в коробке другой набор подключаемых потребителей, но суть вы поняли и вполне справитесь с поставленной задачей.

Достаточно распространена ситуация, когда установленного количества розеток в той или иной комнате квартиры недостаточно для одновременного включения в сеть всех необходимых бытовых электроприборов. В связи с этим приходится один или несколько электроприборов включать в сеть поочередно, что не очень удобно и обычные домашние дела затягиваются по времени. Как решить данную проблему?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то необходимо произвести ее замену, монтируя новую проводку уже с необходимым для удобной эксплуатации количеством штепсельных розеток. Но данный вариант, как правило, совмещают с проведением капитального ремонта квартиры или частного дома, так как при полной замене электропроводки необходимо будет нарушать целостность отделочного покрытия стен и потолка по всему жилищу.

Если проведение капитального ремонта в ближайшее время не планируется, то наиболее оптимальный и наименее затратный вариант – монтировать дополнительную розетку или несколько розеток в той или иной комнате. Также данный вариант будет актуален для того случая, если электропроводка находится в нормальном техническом состоянии или когда полная замена квартирной электрики была произведена сравнительно недавно. Рассмотрим в данной статье подробно вопрос о том, как установить и подключить дополнительную розетку к электропроводке.

Выбор способа установки розетки и монтажа кабеля

При необходимости установки дополнительной розетки в первую очередь необходимо определиться, какой тип розетки выбрать – наружной или внутренней установки, то есть накладную или встраиваемую. То же самое касается кабеля от розетки до участка электропроводки, к которому она будет подключена – в данном случае также можно выбрать скрытый или открытый способ монтажа кабеля. Какой способ монтажа розетки и прокладки кабеля выбрать?

Встраиваемая розетка, как и скрытая линия электропроводки с эстетической точки зрения – наиболее приемлемый вариант. Но следует учитывать, что для прокладки новой скрытой линии проводки, а также монтажа встраиваемой розетки необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет создаваться много пыли, грязи, что неприемлемо в условиях жилой квартиры или дома. Также при монтаже скрытой электропроводки будет повреждено отделочное покрытие стены.

В то время как монтаж кабеля открытым способом, а также розетки накладного типа позволяет выполнить работы с наименьшими трудозатратами, с минимальным количеством пыли и грязи, а также не будет повреждено отделочное покрытие стены, где планируется выполнить прокладку кабеля и монтаж новой розетки. Но в данном случае монтированный участок электропроводки будет виден, что не очень эстетично.

В данном случае при выборе способа монтажа кабеля и выбора типа розетки необходимо выбрать наиболее оптимальный вариант, в зависимости от взаимного расположения элементов интерьера в комнате. Например, если участок электропроводки будет проходить за каким-то элементом интерьера, то целесообразнее выбрать наиболее простой способ – наружный способ монтажа электропроводки, так как все равно она не будет на виду.

В том случае, если отделка стен выполнена гипсокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для монтажа розетки в данном случае необходимо выбрать пустой проем между монтированными на стене профилями и сделать отверстие под монтажную коробку.

Если розетка находится под распределительной коробкой, то провод линии проводки можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале для открытой электропроводки либо в плинтусе, который конструктивно имеет канал для прокладки кабеля. Вариантов множество – все зависит от местных условий и личных предпочтений.

Следующий, наиболее важный этап – выбор наиболее оптимального способа подключения дополнительной розетки к одному из участков существующей электропроводки. В данном случае необходимо учесть предполагаемую нагрузку, которая будет включаться в монтируемую новую розетку и, исходя из этих данных, выбрать один способов подключения, рассмотренных ниже.

Подключение от другой розетки (шлейфом)

Рассмотрим первый и наиболее простой способ подключения новой розетки шлейфом. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от уже имеющейся в комнате розетки. Такой способ можно применять только в случае необходимости подключения дополнительной розетки для питания небольшой нагрузки.

В данном случае подразумевается такая величина нагрузки, которая в сумме с нагрузкой розетки, от которой планируется выполнить подключение, не будет превышать допустимую для кабеля и других элементов электропроводки, питающих первую розетку. То есть шлейфом можно подключить одну розетку от другой при условии, что суммарная нагрузка этих двух розеток не будет превышать допустимую для данного участка электропроводки.

В данном случае также необходимо помнить о том, что при подключении дополнительной розетки шлейфом, по контактным зажимам первой розетки будет протекать суммарный ток нагрузки обеих розеток. Поэтому нельзя, чтобы суммарная нагрузка двух розеток превышала допустимую для первой розетки.

Например, если суммарная нагрузка двух розеток 20 А, то для кабеля сечением 2,5 кв. мм, питающего первую розетку, эта нагрузка будет ниже номинальной, но для первой розетки, допустимый ток для которой не более 16 А, данная нагрузка будет недопустима и розетка быстро выйдет из строя в случае одновременной эксплуатации обеих розеток.

Подключение от распределительной коробки

Следующий способ – подключение дополнительной розетки в ближайшей распределительной коробке. Прежде чем подключать розетку от имеющейся распределительной коробки необходимо удостовериться в том, что участок электропроводки, питающий данную распределительную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Например, необходимо подключить дополнительную розетку для питания нагрузки 10 А. В ближайшей распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, который проложен от домашнего распределительного щитка к данной распределительной коробке имеет сечение 4 кв. мм. В данный момент для защиты данной линии проводки установлен автоматический выключатель на номинальный ток 16 А.

При установке новой розетки суммарная нагрузка трех розеток будет 24 А. Для кабеля, по которому питается данная распределительная коробка от щитка, такая нагрузка допустимая. То есть такой вариант подключения розетки допускается. Но следует учитывать, что при повышении нагрузки на данном участке электропроводки необходимо будет заменить автоматический выключатель с 16 на 25 А. Такой автоматический выключатель защитит от перегрузки кабель, но розетки не будут в полной мере защищены, так как номинальный ток каждой из розеток 16 А, а номинальный для автоматического выключателя – 25 А.

Прямое подключение от главного распределительного щитка

Третий способ предусматривает прямое подключение дополнительной розетки от главного распределительного щитка квартиры. Данный способ актуален для подключения мощных электроприборов, а также для случаев, когда нагрузочная способность того или иного участка электропроводки или монтированной электропроводки в целом не позволяет подключить дополнительную розетку одним из рассмотренных выше способов – от распределительной коробки или от другой розетки.

Основное преимущество прямого подключения розетки от распределительного щитка – высокая надежность, которая обусловлена, во-первых, отсутствием промежуточных контактных соединений, во-вторых, надежной защитой, так как для защиты данного участка устанавливается индивидуальный автоматический выключатель, выбранный с учетом допустимых токов для всех элементов данной линии электропроводки.

Во всех случаях необходимо выбрать требуемое сечение кабеля для подключения дополнительной розетки. Как правило, для питания обычных розеток выбирается кабель сечением 2,5 кв. мм. Но если идет речь о подключении мощного бытового электроприбора (прямым подключением от щитка), то в данном случае сечение кабеля необходимо выбирать исходя из нагрузки данного электроприбора, так как 2,5 кв. мм может быть недостаточно.

Установка и подключение дополнительной розетки

Когда выбран подходящий способ подключения новой розетки и определено место ее расположения выполняем подготовительные работы. Если выбран скрытый способ прокладки кабеля и монтажа скрытой розетки, то выполняется подготовка штробы и места для монтажной коробки под новую розетку. В случае с открытым способом прокладки электропроводки выполняется монтаж кабель-канала для нового кабеля, выполняется монтаж крепежных элементов для накладной розетки.

Заключительный этап – прокладка кабеля, установка новой розетки и подключение кабеля в зависимости от выбранного варианта – в щитке, в распределительной коробке или шлейфом от другой розетки.

Следует отметить, что перед началом работ по монтажу нового участка электропроводки и розетки необходимо убедиться в том, что на предполагаемом месте прокладки кабеля и установки розетки не проходит существующий кабель другой линии электропроводки. Также необходимо учитывать удобство расположения новой розетки и проложенного кабеля, чтобы в дальнейшем, при необходимости монтажа на стену каких-либо элементов интерьера не мешала установленная розетка или чтобы не повредить монтированный кабель.

Непосредственно перед подключением кабеля необходимо принять меры безопасности, то есть обесточить тот участок электропроводки, где будут выполняться работы по подключению.

Если подключение дополнительной розетки будет выполняться в распределительной коробке, то необходимо учесть, что нагрузка будет увеличена и соответственно существующие соединители могут быть не рассчитаны на данную нагрузку. Соответственно необходимо приобрести новые соединители на номинальный ток с учетом новой нагрузки в данной распределительной коробке или же выбрать другой способ соединения проводников, который обеспечит достаточную надежность контактных соединений. Например, можно соединить проводники пайкой или сваркой.

{SOURCE}

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Как установить и подключить розетку к существующей электропроводке

Подключение розетки – дело ответственное, требующее от исполнителя знания правил и нюансов электромонтажа. Нагрузка на данные элекроустановочные узлы нынче стремительно возрастает, ток потребления достигает порой десятков Ампер. Малейшее нарушение правил влечет перегрев прибора и оплавление контактов, а серьезные огрехи «проложат путь» к катастрофическим последствиям. Не выяснив, как подключить розетку, лучше вообще не приступать к каким-либо действиям с электропроводкой. Зато у домашних умельцев, изучивших вопрос, затруднений не будет ни с установкой, ни с последующей безопасной эксплуатацией.

Ориентиры выбора способа подключения розетки

Электрикам досконально известны все нюансы подключения розеток. Для них это стандартная рабочая операция, которую ежедневно приходиться выполнять. Домашним мастерам, несведущим в тонкостях устройства электросетей, только предстоит ознакомиться с этапами подключения. Начнем с исследования факторов, влияющих на выбор схемы подключения.

Тип розетки и его влияние на схему подключения

Не будем с мазохизмом, неоправданным вероятностью практики, «копаться» во всех существующих на планете разновидностях розеток. Рассмотрим три распространенных типа, активно применяемые на отечественных просторах по настойчивым рекомендациям ГОСТ 7396.1-89. Это электроустановочные устройства:

  • Стандарта С 1а – розетки, не оснащенные заземляющими контактами. Предназначены они для работы на участке сети со значениями постоянного тока до 10А, переменного аналога до 16А. Подключать к ним можно исключительно маломощные агрегаты, не требующие заземляющей защиты. Хотя нагрузку в 250 В держать они обязаны;
  • Стандарта С 2а – розетки, имеющие боковые заземляющие приспособления. Следовательно, в их механизме есть внутренняя клемма для подведения к ней провода PE. Рабочий режим аналогичен, но в отличие от предшественников питать они могут мощных потребителей энергии. Используются для подключения стиральных машин, водонагревателей, электроплит, насосов и др. агрегатов, чей металлический корпус может взбодрить обладателя пробойной электро-затрещиной;
  • Стандарта С 3а – розетки, оборудованные заземляющим контактом штифтового формата. Разница с предыдущим типом лишь в конфигурации и в месте расположения заземляющих приспособлений.

Особых премудростей не обнаружено: вся разница в элементарном наличии либо в простейшем отсутствии контактов для защитного заземления. Т.е. если планируется установка дополнительной розетки для электро-чайника, можно вполне обойтись устройством С1а, а для мощных бытовых электромашин следует подобрать розетку с заземлением согласно типоразмеру вилки подключаемой техники.

Наличие клеммы заземления в конструкции рабочего механизма розетки влияет на подбор кабеля:

  • Для подключения электроустановочной точки без заземляющей защиты нужен кабель с двумя жилами. Подсоединить к механизму предстоит только нулевой и фазный провод;
  • Для подключения к домашней электросети розетки с заземлением потребует кабель трехжильный – имеющий жилу для подключения к фазе, земле и нолю.

Подробнее о том, как крепить кабель канал, можно прочитать тут: http://stroy-banya.com/provodka/kak-krepit-kabel-kanal.html

Определяться с кабелем нужно не только по количеству функциональных жил, но и по размеру сечения провода. Причем и розетку, и защитный аппарат для сооружаемого участка электропроводки следует подбирать по расчетам предстоящей нагрузки. Вообще покупать электроустановочное изделие, принимающее и передающее меньше 16 переменных Ампер, нецелесообразно. Лучше сразу приобрести «с запасом», чем потом менять на более мощный прибор.

Зависимость способа установки от типа проводки

Немаловажным моментом, влияющим на выбор, как самой розетки, так и способа ее монтажа, является тип электропроводки: открытый он или закрытый. Т.е. исполнителю следует выяснить: поверху стен укреплен кабель, выключатели и точки питания или все хозяйство скрыто в штрабе.

Различия в схеме установки и подключения розетки к открытой или к закрытой электросети:

  • В первом, наименее трудоемком случае мастера ожидает фиксация отрезка проводки чаще всего на деревянной стене. Затем крепление диэлектрической пластины-подрозетника, на котором нужно будет зафиксировать рабочий орган розетки. Потом на устройство надевается декоративно-защитный корпус. Если открытая линия проложена или будет прокладываться с помощью кабель канала, то перед производством перечисленных операций по выбранной трассе нужно будет предварительно проложить его.
  • Во втором, зубодробительном варианте придется штрабить стены, бурить отверстие под одну или под группу розеток. После чего прокладывать кусок провода в сформированной перфоратором борозде. По завершении электромонтажных монтажных действий нужно будет заштукатурить борозды и отверстия. Так что заняться усовершенствованием скрытой проводки лучше всего до проведения отделки.

В деревянных загородных строениях электропроводку традиционно прокладывают открытым способом. А в банях согласно суровым указаниям ПУЭ без кабель каналов вообще не обойтись. Значит, желающим выяснить, как установить розетку, перед работой нужно будет еще изучить технологию крепления данных защитных коробов.

Шлейф или звезда: что выбрать?

Чуть выше речь мы вели о кабеле вовсе неспроста. Розетку-то ведь нужно подключить к питанию, а не просто зафиксировать на стене. Для осуществления чего в распоряжении самостоятельного электромонтажника имеется только два варианта:

  • Подключение к распределительной коробке со стандартным формированием схемы «звезда», согласно которой создаются независимые силовые линии;
  • Подключение к ближайшей существующей розетке, с формированием схемы «шлейф», согласно которой электроустановочные устройства располагаются на одной силовой линии «рядком».

«Нанизать» дополнительные розетки на один силовой луч схемы «звезда» можно, если позволяет сечение кабеля, которым запланированная точка питания присоединена к цепи.

Пример. Исходная розетка на 25А подключена к распределительной коробке кабелем с площадью сечения 2,5 мм². Значит, она сможет выполнить функцию шлейфового источника электроэнергии для розетки на 16 А, подведенной проводом с сечением 1,5 мм².

Что предпочтительней из указанных схем, подскажут предстоящие расходы. Конечно, тянуть дополнительную линию лучше туда, где ближе. Оно ведь дешевле. Однако есть ситуации с непоколебимым диктатом ПУЭ: это монтаж розетки для мощного представителя бытовой техники. Для насосов, стиральных агрегатов, бойлеров «шлейф» не подходит. Только «звезда», т.е. источником ее питания достойна стать только распределительная коробка.

Внимание на высоту установки

Жестких правил крепления розеток по высоте от линии пола нет ни в отечественном кодексе электрических законов и норм ПУЭ, ни в равнозначных нормативных справочниках Европы. Основные критерии – комфорт, сочетающийся с эксплуатационной безопасностью, и расход кабеля на подключение.

Самой удобной высотой считают 30 см от плоскости, по которой мы передвигаемся. Правда, для любопытной малышни и для животных такое расположение будет опасным, если на корпусе прибора нет защитных шторок. Кстати розетки со шторками настоятельно рекомендованы для организации электроцепи в активно увлажняемых помещениях.

Ничто и никто не помещает хозяину предпочесть для установки розетки 60 см от пола с разнообразными вариациями. Можно прямо над плинтусом или под потолком, если в том районе на кронштейнах «висит» телевизор. Главное от линии сопряжения стены с верхним перекрытие отступить положенные по правилам 15 и более см вниз и обойти в полуметре газовое оборудование. А еще между абрисом оконного проема и веткой электропроводки вместе со всеми приложенными устройствами должно быть не менее 10 оберегающих от переохлаждения, уличной пыли и перегрева см.

Подробнее  о проектировании оконных проёмов рассскажет статья http://stroy-banya.com/okna_dveri/proektirovanie-proemov.html

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 1.1k. Опубликовано Обновлено

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:


Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил
Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:


Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.


Как подключить розетку своими силами

Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!

Какие они бывают

  • Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.
  • Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.
  • Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.
  • Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.
  • Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.
  • Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.

Самостоятельное подключение

Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.

Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное. Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.

Как подключить несколько розеток

Это возможно проделать одним из трёх способов:

  • Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.
  • Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.
  • Смешанное подключение. Комбинация двух вышеперечисленных способов.

Маркировка проводов

Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:

  • Заземление — жёлтый, зелёный или жёлто-зелёный.
  • Ноль — синий, голубой или чёрный.
  • Фаза — красный, коричневый или белый.

Провода

Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.

Что такое двухклавишная розетка

Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.

Техника безопасности

Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

Монтаж эл кабеля в распределительной коробке. Почему используют распределительную коробку

Монтаж эл кабеля в распределительной коробке. Почему используют распределительную коробку

Соединение проводки в распределительной коробке

Бывают случаи, когда при монтаже электропроводки пренебрегают установкой подобных распределителей, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом сделать подводку к ней, что приведет к дополнительным трудностям. Проще ведь просто сделать скрутку, заизолировать и банально заштукатурить стену . Но вот тут нужно немного подумать наперед, так как в таком случае упускаются важные моменты:

  • Нет свободного доступа к проводам. К примеру, если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку? Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки? Это испортит ваш ремонт.
  • Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете сделать новые подключения.
  • Нормативный документ ПУЭ говорит о том, что «места соединений и ответвлений должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой подобного распределителя нельзя.
  • Отсутствие таких распределителей противоречит нормам пожарной безопасности.

Как видно, распределительный короб играет важную роль. Но ее установка – это только начало. Остается соединить в ней все провода. Как лучше это сделать? Давайте рассмотрим некоторые способы.

Скрутка многожильных проводов в распределительной коробке. Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

  • Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

  • Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

  • Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Как подключить провода в распределительной коробке схемы. Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый.  Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Соединение проводов в распределительной коробке wago. Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Соединение проводов в распределительной коробке с помощью клеммника. Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Как подключить розетку к распределительной коробке. Порядок работы по переносу электрической розетки

Правильная схема переноса новой розетки

Окончательно определившись куда перенести розетку необходимо:

— найти ближайшую к месту установки новой розетки распределительную коробку от которой запитывалась старая розетка;

— на центральном щитке выключить защитный автоматический выключатель, обесточив электропитание в квартире;

— вскрыть распределительную коробку и найти место соединения выводящего кабеля со скрытым кабелем, который соединен со старой розеткой и разъединить их;

— на стене проложить маршрут, по которому будет штрабиться борозда для укладки нового кабеля. Согласно СНиП и ПУЭ горизонтальная часть должна пройти на расстоянии 200 мм от потолка и затем штраба направляется под углом 90 градусов вертикально к месту установки новой розетки;

— с помощью перфоратора пробить канавку по проложенному маршруту с таким расчетом, чтобы ее глубина позволяла наложить штукатурку слоем не меньше 15 мм до кабеля;

— на заданном месте в стене с помощью перфоратора и коронки подготовить гнездо диаметром 60 и глубиной 50 миллиметров для установки монтажной коробки;

— промазать внутреннюю часть гнезда и внешнюю часть коробки строительным гипсом и вставить коробку в гнездо. Необходимо дать время, чтобы коробка зафиксировалась в гипсе;

— для закрепления кабеля в пробитую борозду набить дюбель-хомут на расстоянии в 500 мм друг от друга и затем уложить кабель;

— в распределительной коробке соединить выводящий и новый кабель между собой. При соединении кабелей необходимо учитывать, что скрутки жил не допускаются, в этих местах с большой долей вероятности возможно короткое замыкание или перегрев провода из-за образовавшегося неплотного прилегания жил. Дляправильного соединениянеобходимы — оцинкованные болт с гайкой и шайбами или клеммная коробка, один из лучших вариантов — спаять провода между собой. Соединение надо закрыть изолентой;

— подсоединить кабель к новой розетке и установить ее в монтажную коробку, надежно закрепив, не допуская малейшего люфта. В противном случае через некоторое время можно вытащить ее из коробки вместе с вилкой. При соединении кабеля к разъемам коробки проявить внимательность. Жилы надо обвивать кольцом вокруг установочного болта, тогда соединение окажется надежным и розетка будет работать в полную силу своих заданных параметров;

Сделав все соединения, необходимо закрыть борозду, в которой уложен кабель, положив слой строительного гипса.

Перенос розетки сделан, дела закончены, теперь можно наслаждаться плодами своей работы, пользуясь вновь установленной розеткой.

Соединение проводов в распределительной коробке по пуэ. Соединение проводов согласно пуэ

в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел: Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Расширение кольцевой цепи с помощью распределительной коробки

Есть три способа добавить розетку к кольцевой цепи. Чаще всего его подключают как ответвление, и это можно сделать двумя способами. Как вариант, кольцо можно удлинить.

Ответвление через распределительную коробку

Если поблизости нет розетки, можно использовать распределительную коробку. Это похоже на предыдущий метод, но вместо подключения к розетке в кольцо подключается распределительная коробка и к ней прикрепляется ответвительный кабель.

Электропроводка распределительной коробки

Требуется трехконтактная распределительная коробка на 30 А. Детали показаны ниже в новых и старых цветах.
Обратите внимание, что распределительные коробки обычно не имеют маркированных клемм, поэтому здесь нет необходимости использовать точное расположение.
Тот факт, что одна клемма разнесена дальше, чем другие, не имеет электрического значения - просто остается место для винта, фиксирующего крышку.

Если вы используете этот метод, соединительная коробка должна оставаться доступной.Нельзя прятать его под ламинатом или втыкать в стену.

Распределительные коробки и идущие к ним кабели должны быть надежно закреплены - не оставляйте коробку свисающей на концах кабеля.

Ограничения шпоры

К ответвлению можно подключить только одну розетку. (Это может быть одинарная или двойная розетка). Подключение к другой розетке ЗАПРЕЩАЕТСЯ, так как это может привести к перегрузке единственного питающего кабеля.

К каждой розетке или распределительной коробке на кольце можно подключить только один ответвитель.Попытка соединить два или более не только очень сложна из-за количества задействованных проводов, но также может привести к аномально высокой нагрузке в этой точке кольца.

Количество ответвлений на кольце не должно превышать количества других розеток. Если по какой-то причине вам нужно большое количество ответвлений, пора заменить всю цепь, а не продолжать ее добавлять.

Коробка 30А на выключатель на 32А?

Хотя распределительные коробки обычно изготавливаются в версиях на 30 А, это происходит только потому, что исторически большинство розеток были подключены к заменяемым предохранителям на 30 А.

Большинство распределительных коробок на 30 А имеют латунные клеммы, которые значительно больше, чем провода, которые будут в них подключены. Нет проблем с использованием боксов на 30 А в цепи 32 А.

По крайней мере, один производитель производит распределительные коробки, которые содержат внутри крошечные соединения типа «чокблок». Они не только более дорогие, но и гораздо более сложны в использовании, а клеммы содержат гораздо меньше металла, чем обычные.

Как подключиться к новой распределительной коробке | Home Guides

Новая распределительная коробка используется для создания проводных соединений, называемых сращиванием, в доме.Проводку распределительной коробки часто присоединяют к электрической розетке или проводке светильника. Выполнение стыковки в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. Как только новая распределительная коробка будет установлена ​​в стене или потолке, она готова для подключения проводов.

Отключите питание в главной коробке автоматического выключателя вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

Вставьте подключаемый тестер цепей в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в ваш дом.

Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставлен кабель.

Вставьте кабельные зажимы в выбитые отверстия.

Вставьте конец провода в отверстие для кабеля в распределительной коробке розетки или выключателя света и протолкните его через стену в направлении распределительной коробки или начните с того места, где приспособление находится выше всего в вашем доме.С помощью рыбной ленты протяните конец кабеля через кабельный зажим на распределительной коробке.

Вытяните электрические кабели так, чтобы концы выступали на 6 дюймов из распределительной коробки и распределительной коробки, а затем обрежьте кабель кусачками.

Проложите другой отрезок электрического кабеля от распределительной коробки до электрической розетки или осветительного прибора, к которому он будет присоединяться. Вставьте конец электрического кабеля через другой зажим для кабеля на распределительной коробке, а затем проложите кабель через стену к розетке или осветительной арматуре.Используйте рыболовную ленту, чтобы вставить конец кабеля в электрическую коробку розетки. Оставьте на обоих концах электрического кабеля лишние 6 дюймов и обрежьте его кусачками.

Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля универсальным ножом, чтобы обнажить цветные изолированные провода и неизолированный медный заземляющий провод электрического кабеля.

Разделите изолированные провода с цветовой кодировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью приспособлений для зачистки проводов.

Удерживайте конец белого провода, ведущего к новому приспособлению, до белого провода в новой распределительной коробке. При необходимости подрежьте кусачки, чтобы они стали ровными. Скрутите провода вместе по часовой стрелке. Навинтите гайку для проводов, чтобы закрепить провода и закрыть оголенные металлические концы.

Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости подрежьте кусачки, чтобы они стали ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите гайку для проводов, чтобы закрепить черные провода и закрыть оголенные металлические концы.

Вставьте зеленый винт заземления, прикрепленный к концу зеленого провода заземления, к отверстию для винта, расположенному сбоку или сзади распределительной коробки. Удерживайте оголенные медные заземляющие провода или зеленые изолированные заземленные провода от нового приспособления и распределительной коробки до зеленого жгута заземляющего провода. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода по часовой стрелке. Навинтите гайку зеленого цвета, чтобы закрепить провода.

Подсоедините или сращивайте провода, ведущие к новой распределительной коробке, к проводам в электрической розетке или осветительной арматуре с помощью гайки таким же образом.Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт отверткой. Оберните белые провода против часовой стрелки вокруг серебряных клеммных винтов и затяните винты отверткой. Используйте жгут зеленого заземляющего провода, чтобы соединить вместе оголенные медные или зеленые изолированные заземляющие провода и прикрепить их к электрической коробке розетки или осветительной арматуры.

Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты отверткой, чтобы закрепить крышку распределительной коробки.

Ссылки

Ресурсы

Советы

  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание того количества проводных соединений, которое вы собираетесь выполнять.

Предупреждения

  • Всегда отключайте питание главным выключателем перед тем, как приступить к электромонтажу в доме.
  • Не перегружайте новую распределительную коробку слишком большим количеством стыков проводов, так как это небезопасно и может вызвать перебои в электроснабжении и даже возгорание.

Писатель Биография

Алексис Рохлин - профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и была одной из 10 лучших финалистов конкурса рассказов Midnight Hour Short Story 2007 для OnceWritten.com. Рохлин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Добавление ответвления в кольцевую цепь от распределительной коробки

Осторожно

Электричество опасно и может быть опасно.В сомнениях? Вызовите квалифицированного электрика.

Добавление ответвления в кольцевую цепь от распределительной коробки

Самый простой способ установить дополнительную розетку в существующую кольцевую цепь - это добавить ответвление. Ответвление отключается от кольцевой цепи через распределительную коробку или, как правило, через существующую розетку - что когда-либо проще. См. Также Добавление ответвления в кольцевую цепь от розетки.

Для установки ответвления от распределительной коробки вам потребуется распределительная коробка на 30 ампер. Расположите кабель кольцевой сети как можно ближе к новой розетке.Поднимите половицы и найдите кабель, который проходит ближе всего к вашей новой розетке.

Кабель новой длины (2,5 мм 2 ) должен быть проложен между новой ответвительной розеткой и предполагаемым местом расположения распределительной коробки. Сначала подключите новую розетку: красный - к току (L), черный - к нейтрали (N), оголенный провод должен быть подключен к земле (E или) с желто-зеленой оплеткой, закрывающей любой оголенный провод. Тщательно проверив все соединения, прикрутите лицевую панель новой розетки к монтажной коробке.

Следующий этап - монтаж распределительной коробки. Мы не имеем дело с существующим кабелем, пока просто устанавливаем коробку. Ящик необходимо прикрепить к платформе. Сделайте небольшой цоколь между балками. Рекомендуется не прикреплять коробку к балке, так как в этом случае вы будете работать боком в ограниченном пространстве. Прикрепите распределительную коробку к цоколю, подготовив ее к подключению.

ВЫКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО В СЕТИ

Затем отключите электропитание, выключив главный выключатель на потребительском блоке.Убедитесь, что питание отключено, проверив одну из существующих розеток кольцевой сети. Убедившись, что питание отключено, снимите изоляцию с той части кабеля, которая войдет в распределительную коробку.

По возможности старайтесь не обрезать существующий кабель полностью. Лучше снять кожуру с изоляции проводов (красной, черной и т. Д.), Чтобы затем можно было вставить проводники в винтовые клеммы. Полностью открутите винты на клеммах и снимите их. Поместите части проводов с кожурой в гнезда для клемм, убедившись, что заземляющий провод использует центральный провод.

По завершении вставьте винты обратно в клеммы, но не затягивайте их. Поместите концы нового кабеля в соответствующие отверстия по цвету, то есть от красного к красному, от черного к черному, от зеленого / желтого к зеленому / желтому, затягивая винты по мере продвижения. Наконец, убедитесь, что все винты затянуты, установите на место крышку распределительной коробки и закрутите ее. С помощью кабельных зажимов возьмитесь за каждый провод, идущий к распределительной коробке, чтобы надежно закрепить его.

Наконец, восстановите питание и проверьте новую розетку, чтобы убедиться, что она работает.

связанные страницы

Нужна помощь или припасы?

Обсуждения на форуме

У вас есть вопросы или комментарии по этой теме? Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Тема Автор: Ответы Опубликовано в
В настоящее время нет вопросов по этой теме.
Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», - говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

Признаки напряжения могут быть очевидными - путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, - или незаметно прячущихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально - если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионала и избегайте опасности возгорания

Некоторые проблемы с проводкой - это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою электропроводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», - говорит Галлант. . После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги - искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года.Для более старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кода? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в водоотталкивающем элементе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кода?

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить плунжер.

4. Слишком мало аутлетов

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кода? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный при использовании удлинительных шнуров для тяжелых условий эксплуатации, калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 или меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше розеток. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с кабелем

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели - это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кода? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с заделкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кода? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить паразитный ток, выходящий за пределы проводов.

Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кода?

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухое дерево и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата для небольших работ.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

Как установить светильник для скрытого монтажа

Вам интересно, как установить светильник для скрытого монтажа в распределительную коробку? Компания Color Cord готова помочь с видео, в котором есть все подробности! Узнайте больше о том, как заменить потолочный светильник для скрытого монтажа, посмотрев наше простое в использовании видео по установке сегодня!

Содержание

Материалы

Мы хотим быть уверены, что у вас есть все необходимое для реализации этого проекта.Прежде чем вы начнете изучать, как установить светильник для скрытого монтажа, проверьте свой набор инструментов, чтобы убедиться, что у вас есть следующие инструменты для завершения этой установки:

  • Отвертка
  • Изолента

Остальные аксессуары должны были входить в комплект многофункционального устройства.

Инструкции

Все, что нужно, чтобы научиться устанавливать светильник для скрытого монтажа, - это пять простых шагов. Внимательно прочитайте каждый шаг, прежде чем приступить к делу!

ШАГ 1. ВЫКЛЮЧИТЕ ВСЕ

Первое, что вы должны сделать, это выключить выключатель света и прерыватель! Последнее, что вам нужно, это быть зажатыми проводниками, идущими от активной распределительной коробки.Пока вы начинаете с этого шага, весь этот процесс не должен причинять вам боли (мы надеемся)!

ШАГ 2: УСТАНОВКА МОНТАЖНОЙ ПЛИТЫ

Прикрепите монтажную пластину навеса к распределительной коробке с помощью прилагаемых винтов. Пропустите токопроводящие провода через большое среднее отверстие в пластине фонаря. Убедитесь, что вы используете винты для монтажной пластины большего размера, а не винты меньшего размера.

ШАГ 3: ПОДКЛЮЧЕНИЕ

Следующим шагом в замене потолочного светильника для скрытого монтажа является скручивание вместе соответствующих проводников от светильника к проводам соединительной коробки.

  • От черного к черному Положительный
  • От белого к белому отрицательно
  • Зеленая земля на голую медную землю

Чаще всего заземляющий провод в распределительной коробке представляет собой неизолированную медь. Закрепите каждый из них с помощью прилагаемых проволочных гаек, затем оберните их изолентой, чтобы предотвратить их перемещение или скольжение.

ШАГ 4: ЗАЩИТА ТЕНТА

Вставьте все провода в распределительную коробку и прикрепите потолочный навес к монтажной пластине с помощью прилагаемых винтов.Это винты меньшего размера в комплекте, а не винты большего размера для монтажной пластины.

ШАГ 5: ВИНТОВЫЕ ЛАМПОЧКИ

Это, безусловно, наш любимый шаг! Добавьте свои любимые лампочки, переверните выключатель и снова включите свет. Наслаждайтесь новым великолепным освещением!

Руководства от компании Color Cord

Научиться устанавливать светильник для скрытого монтажа действительно так просто! Если у вас есть какие-либо дополнительные вопросы о процессе или вам нужны дополнительные рекомендации, наша команда экспертов готова помочь вам.Просто свяжитесь с нами через нашу онлайн-форму или позвоните нам по телефону 1.800.409.1070.

Все установили новые фары? Отметьте нас в своих фотографиях в социальных сетях нового светильника для скрытого монтажа, который освещает ваш мир!

Что я должен использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода - это лишь некоторые из предметов, размещенных в электрических коробках. в отличие электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика.В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

  • 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
  • Одноканальные коробки для основных розеток и выключателей.
  • Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.

Электрические коробки - это намного больше, чем контейнеры для электромонтажа; Они также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров. Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки.Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

  • Есть неметаллические (NM) кабели, ведущие внутрь или наружу. коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
  • Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке указать толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

  • При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
  • Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и существует опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных электрики, свяжитесь с David Gray Electrical Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения.Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате. В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1. Переключатель

2. Заглушка

3. Разъем

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь подключим провода к вилке.Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Разомкните

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять электромонтаж на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Подключим через один выключатель и розетку.

Добавить TipAsk QuestionDownload

Шаг 8: Снова откройте

Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавить TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления розетки. Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваше расширение готово для питания вашей бытовой техники.

Надеюсь, вам понравилось, и вы нашли это очень легко ....

Добавить TipAsk QuestionDownload

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
