Как установить светодиодные лампы G13 в люминесцентный светильник


Если хочешь сделать что-то хорошо, сделай это сам.
Фердинанд Порше

Сегодня мы с вами открываем новое направление нашего блога, и заложим первый «камень» в его фундамент. Раньше мы публиковали статьи на темы выбора ламп и разъяснения их характеристик, исторические заметки. С сегодняшнего дня ко всем вышеперечисленным темам добавятся еще и рубрика «Сделай сам».

Сегодня мы затронем тему, актуальную для многих: и для сферы ЖКХ, и для дачников, и для тех, кто выращивает рассаду. В наших с вами подъездах стоят длинные люминесцентные лампы, так называемые «лампы ЛБ», либо на 18, либо на 36 ватт. Под такими лампами кто-то выращивает рассаду на дачу, у кого-то на даче такие светильники. Во многих офисах светильники, в которых установлены такие же лампы. Лампы эти, как известно, не самые экономичные, да и не самые полезные для здоровья. Сегодня простым языком постараюсь рассказать, как их можно поменять на светодиодные лампы G13. Ну что, взлетаем?


Давайте начинать с азов, а значит, вспомним сначала принцип действия люминесцентной лампы, так как впоследствии нам это сильно пригодится. Так, к люминесцентной лампе с двух сторон подводится электричество. Внутри лампы с каждой стороны стоит два катода, между которыми возникает электрический ток, в результате взаимодействия которого с парами ртути возникает ультрафиолетовое свечение. Проходя через люминофор, ультрафиолет преобразуется в видимый для глаза свет и окрашивается в цвет в зависимости от состава люминофора. Нужно заметить, что с каждой стороны ток как вводится, так и выводится из лампы. Светодиодная же лампа имеет вход и выход с разных сторон лампы, так как принцип действия другой. Как помним из истории светодиодной лампы, ток проходит в одном направлении, провоцируя формирование фотонов. Соответственно ток с одной стороны входит, с другой выходит.


Итак, теперь о конструкции светильника. В зависимости от типа пускорегулирующей аппаратуры, схема светильника разная. Так, например, в случае электронной ПРА (ЭПРА), патроны, в которые вставлена лампа, подключены непосредственно к самой ЭПРА, а в случае электромагнитной ПРА (ЭмПРА), между дросселем и патронами есть еще и стартеры. Зачем нужны ПРА? Он генерируют заряд повышенного напряжения в момент розжига лампы, так как для старта он требуется выше обычного. Через несколько секунд после включения лампа заработает при нормальном напряжении. А светодиодная лампа работает напрямую от тока в сети, так как имеет в своей конструкции всю необходимую электронику.

Теперь мы с вами подходим к самому важному. Как же все-таки поменять лампу в старом светильнике? Нам с вами нужно для начала убрать из светильника все стартеры и выкинуть ПРА, сделать так, что бы остались только патроны (штуки, в которые вставляется лампа). Далее, так как на каждую лампу нужно два патрона, к одному подводим вход, к другому выход. Это просто — берем клеммы для подключения проводов и соединяем два провода от патрона с одним проводом на вход, с другой стороны соединяем цоколь с выходом. В зависимости от количества ламп в светильнике, проделываем эту операцию нужное количество раз. Далее соединяем все провода с одной стороны и коммутируем их с входом, с другой стороны делаем то же самое с выходом. Подключаем напряжение, и светильник работает.

Теперь, как обычно, вывод. Сегодня мы с вами на наглядном примере поняли, что во многих местах, таких как подъезды и офисы, можно заменить освещение на светодиодное, не вкладывая огромное количество денег в навороченные светильники. К данному методу перехода на светодиоды приходят чаще всего из-за экономии средств, хотя от одной хорошей знакомой я слышал фразу «Старый добрый растр» (растр — зеркальный рассеиватель в офисном люминесцентном светильнике), а значит нельзя отрицать что кому- то эти светильники очень нравятся!

До новых встреч.


Как подключить светодиодную лампу T8 в светильник дневного света?

В наш век высоких технологий прогресс в сфере электрооборудования тоже не стоит на месте. Появляются новые приборы освещения, являющиеся более безопасными, экономичными и компактными, причем совершенно без потерь в силе светового потока. Как раз наиболее энергосберегающим и экологически чистым видом на сегодняшний день является светодиодное освещение.

Многие уже заменили лампочки накаливания и люминесцентные устройства на данный вид световых приборов. Остальных же останавливает то, что вполне еще пригодные к эксплуатации светильники дневного света придется выбросить, установив светодиодные, стоимость которых не мала. Как оказалось, есть варианты решения данной проблемы без особого ущерба для кошелька. Но для начала не мешает понять, стоит ли менять освещение или лучше оставить все как есть?

Преимущества светодиодных трубок

Осветительный прибор, который работает на основе люминесцентных ламп T8 с цоколем G13 более энергозатратен, т. к. присутствуют существенные потери, обусловленные электронным пускорегулирующим аппаратом, без которого такой световой прибор не зажечь. Ну а если подобный светильник старого образца, а вместо ЭПРА его работа обусловлена наличием электромагнитного балласта, то энергопотребление возрастает на 20% от номинала, указанного на источнике света.

В светодиодных трубках подобных потерь нет по той причине, что такие вспомогательные устройства отсутствуют.

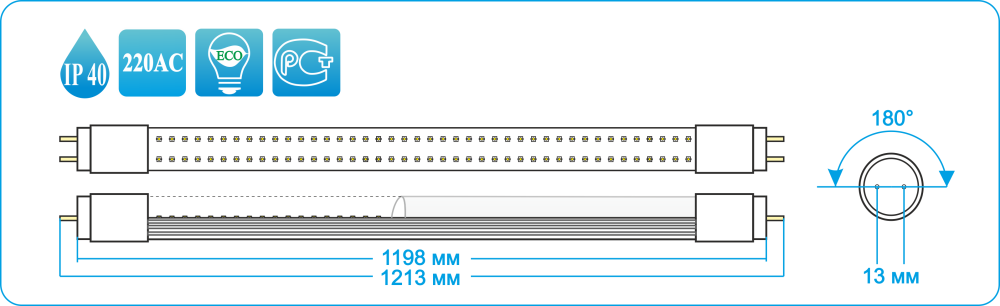

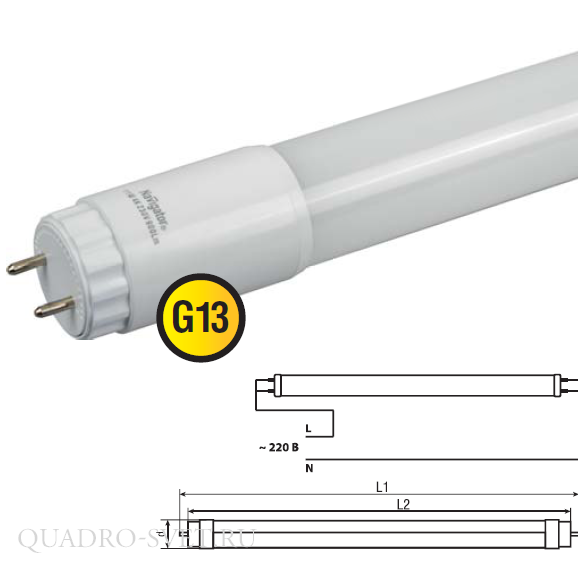

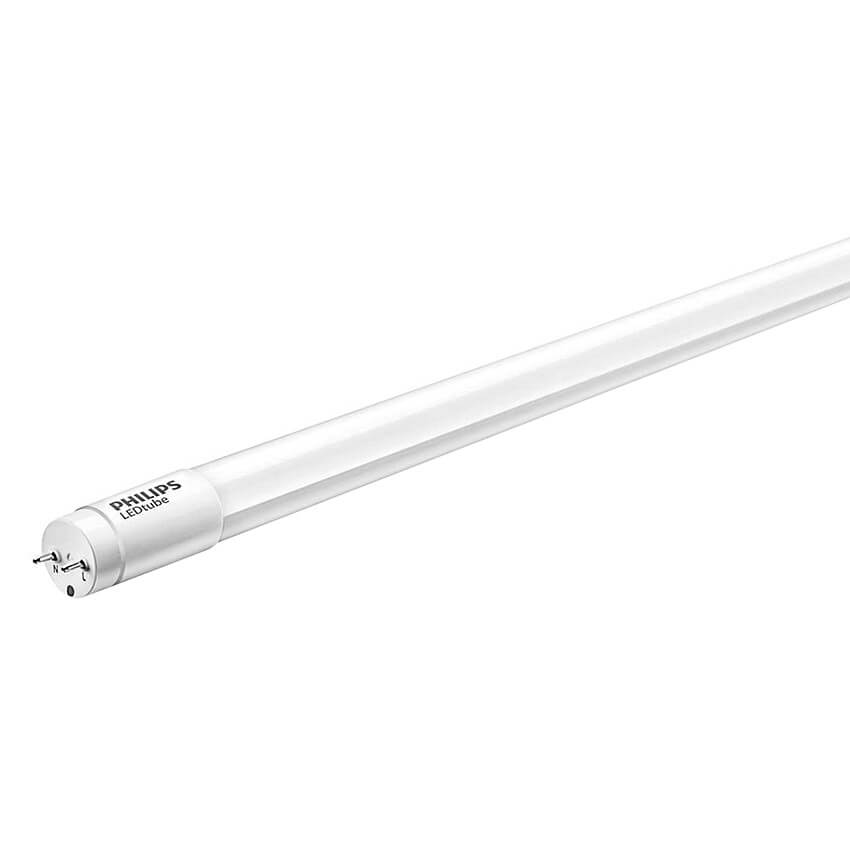

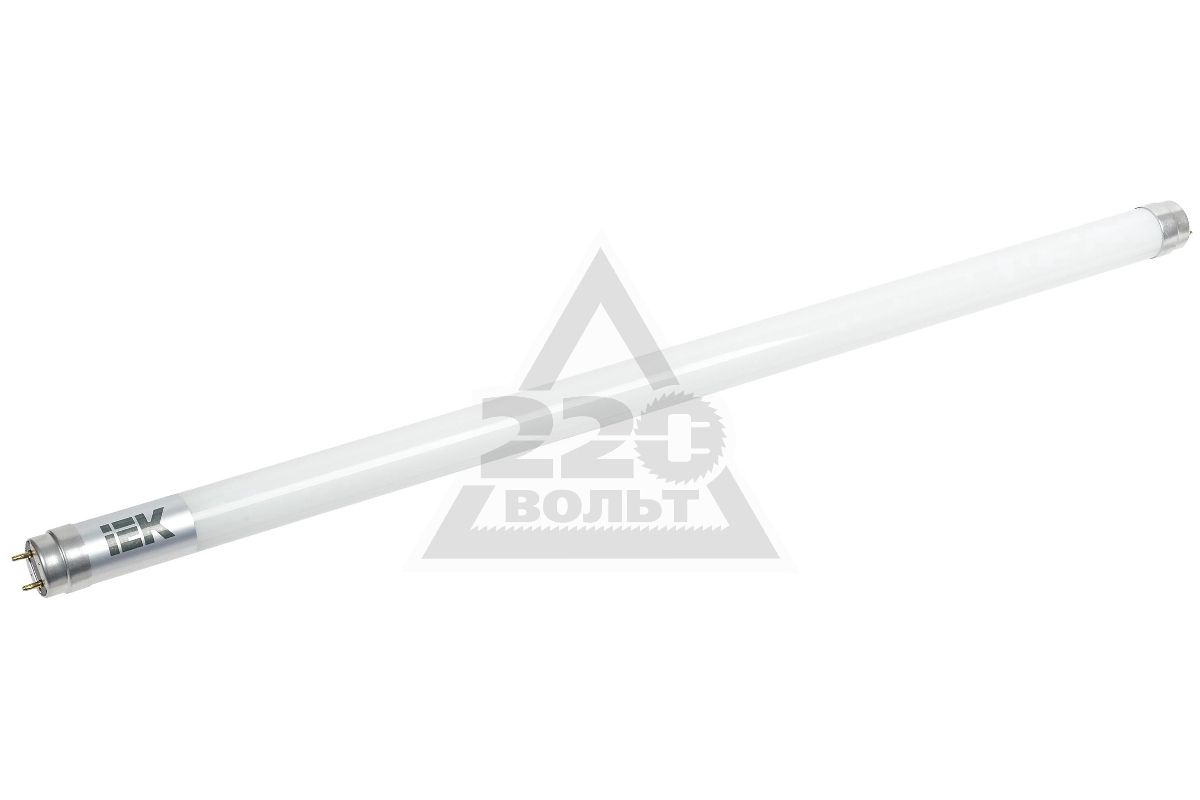

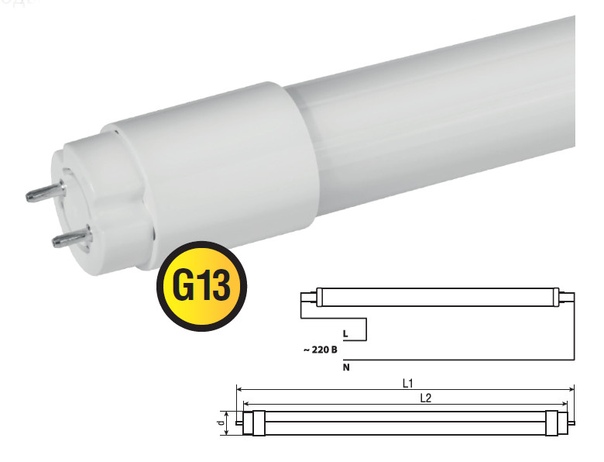

Светодиодная трубка T8 с цоколем G13

Также привлекает в LED-потребителях отсутствие паров тяжелых металлов, таких как ртуть, что говорит об их безопасности. К тому же утилизируются они как обычные бытовые отходы, в отличие от люминесцентных.

Потребление энергии светодиодами значительно ниже, чем этот же параметр устройств дневного света. К примеру, одинаковая сила светового потока будет у ЛДС с мощностью 18 Вт и LED-прибора на 10 Вт. А значит, и для бюджета такая замена будет выгодна. К тому же свет LED-светильников не имеет мерцания и по этой причине не утомляет зрение. Да и гудения, подобного тому, которое издают люминесцентные светильники, у них не наблюдается.

И еще одно преимущество, позволяющее экономить семейный бюджет – это долговечность светодиодов. Она составляет около 50 тысяч часов, в то время как у люминесцентных ламп этот параметр будет равен лишь пяти-семи тысячам.

Какими бывают светодиодные лампы

Формы светодиодных ламп в магазинах электротехники представлены в широком ассортименте. Перед тем как начать модернизацию люминесцентного светильника, нужно определиться с силой светового потока, которая требуется в помещении. Необходимо понимать, что при одной и той же мощности этот параметр может быть различным. Более теплые тона имеют меньшую температуру цвета, а значит и световой поток их будет слабее, чем у холодных.

Что касается совпадения контактных штырьков, то таких проблем не существует. Абсолютно любой цоколь и размер люминесцентной или галогенной лампы, равно как и прибора с нитью накаливания, имеет аналог на основе кристаллов. А потому подобрать подходящую светодиодную трубку проблем не составит. Порой даже невозможно отличить лежащие рядом лампы, понять, какая из них является люминесцентной, а какая светодиодной (если ее стекло матовое).

Другой вопрос – подача питания на осветительный прибор. Ведь ЛЛ работает при помощи стартера и дросселя, которые светодиодам не нужны, т. к. для стабилизации напряжения в них используется драйвер.

Современные светодиодные осветительные приборы производятся со встроенным стабилизирующим устройством и не требуют включения в схему никаких дополнительных устройств. Главное, что необходимо – это подать на них напряжение в 220 В.

Чтобы понять, как подключить такой источник света вместо люминесцентной трубки, нужно разобрать схему ее подключения в сеть.

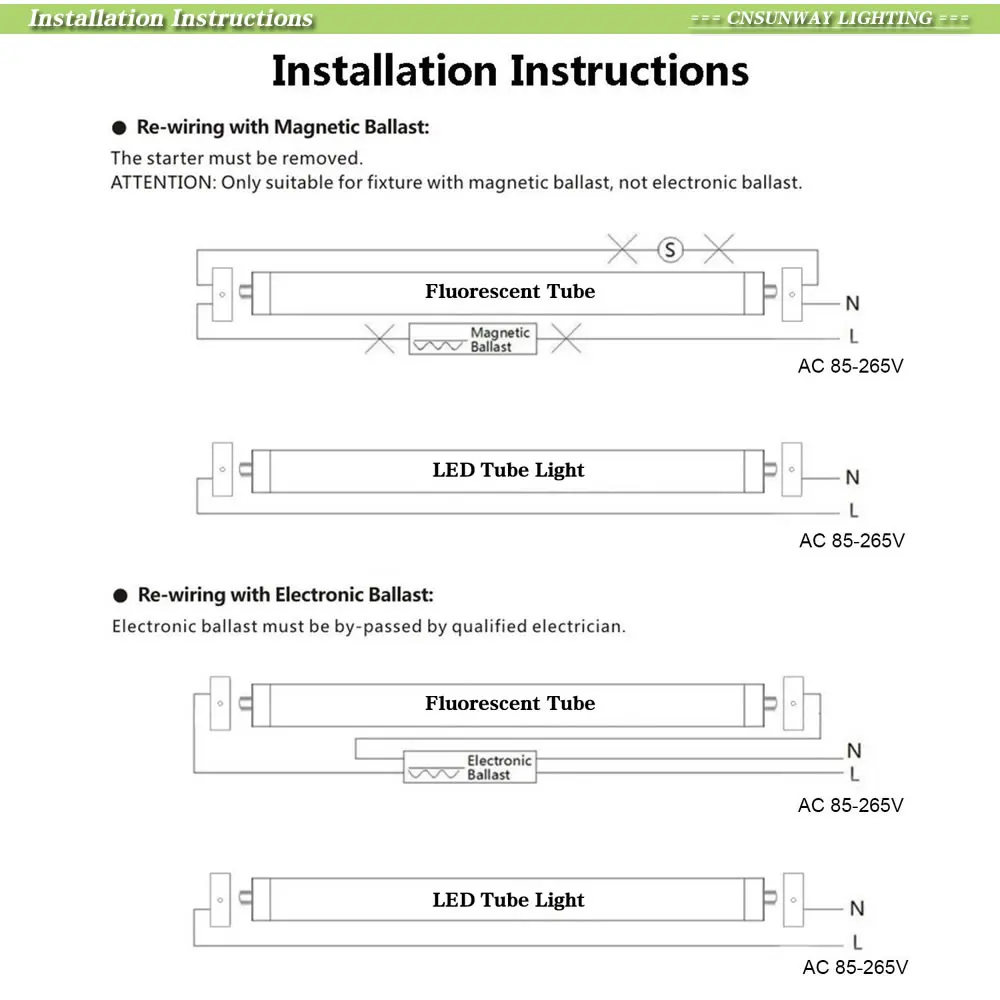

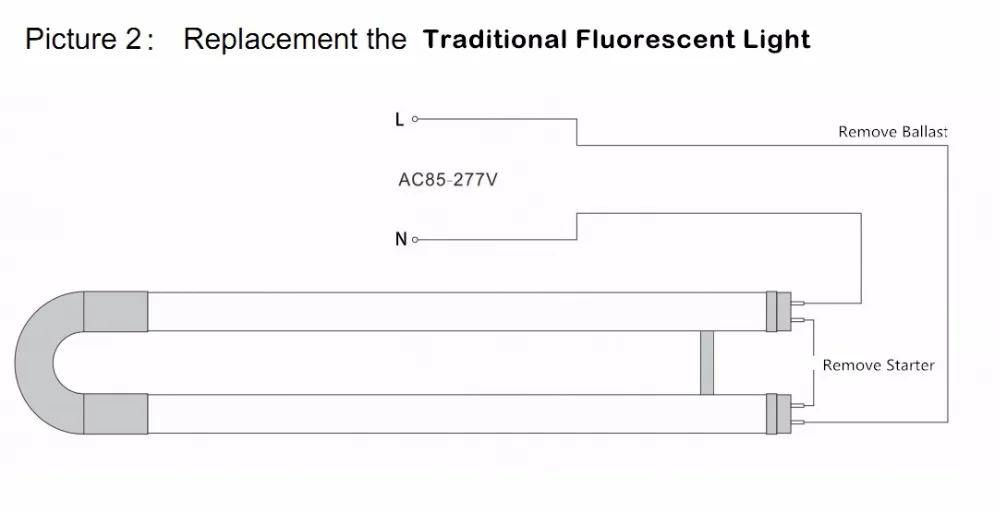

Схема подключения светодиодных ламп T8 и люминесцентных ламп

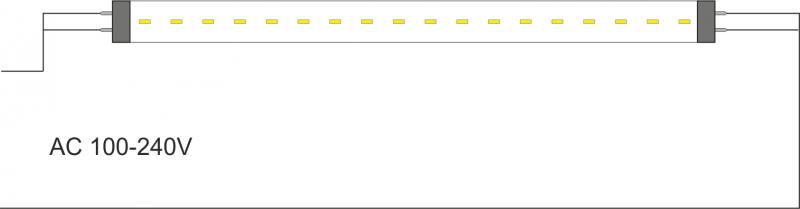

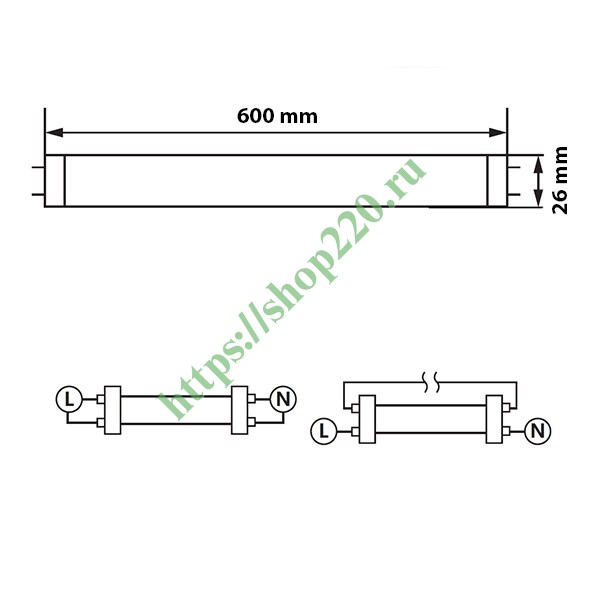

Схема подключения светодиодных трубок

Схема подключения светодиодных ламп кардинально отличается от монтажа люминесцентных. На примере T8 с цоколем G13 можно понять, что фаза соединена только с одним контактом с одной стороны трубки, а ноль так же с одним штырьком, но с другой стороны. Питание подключается на любой из контактных штырей, т. к. внутри цоколя они закорочены.

Дело в том, что производители стараются сделать такие корпуса для светодиодных ламп, которые будут абсолютно идентичны люминесцентным, а потому двухштырьковый цоколь сохранен в точности.

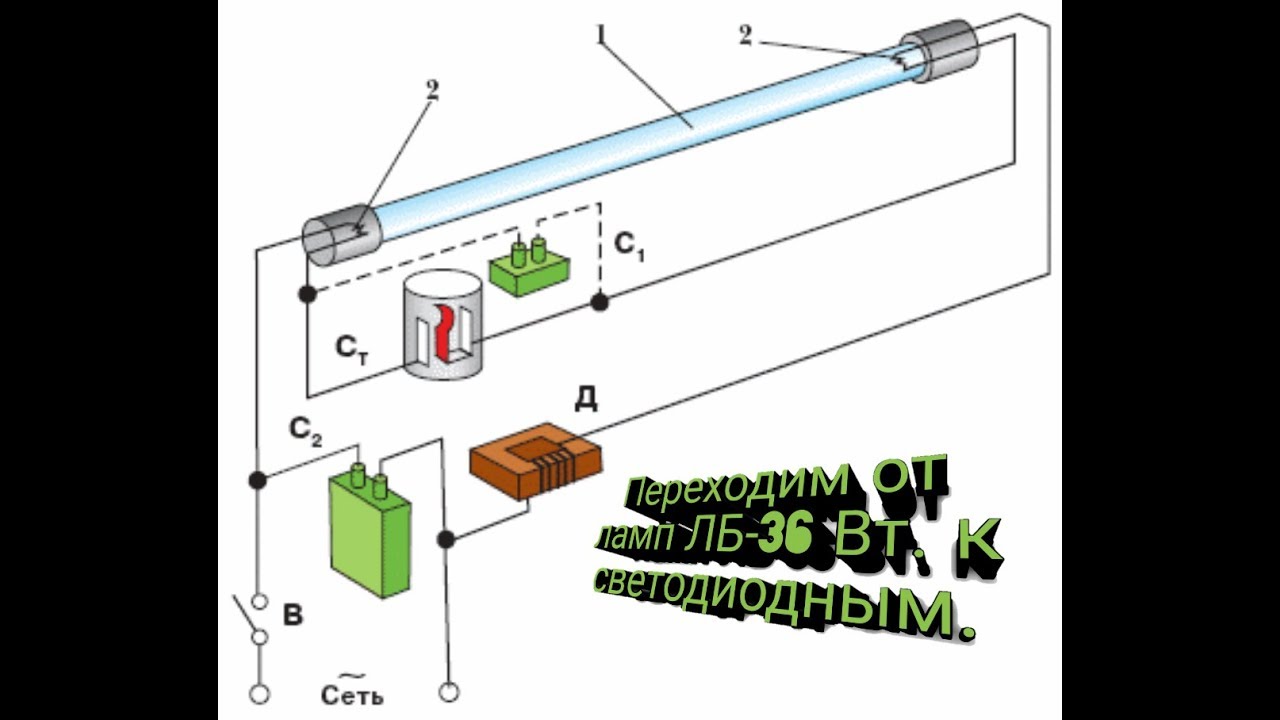

Схема подключения люминесцентной лампы (с конденсатором и без)

Что же касается подключения ЛДС, то здесь схема сложнее. Питание на нее подается следующим образом. Один из проводов (неважно, фаза или ноль) идет через дроссель на первый контакт одной из сторон ламп. Второй – напрямую к штырьку другой стороны. Оставшиеся два контакта (по одному с каждого конца светового прибора) подключаются на замыкание через стартер.

Таким образом, схемы подключения этих видов световых приборов получаются абсолютно разными, а значит необходимо изменить схему люминесцентного светильника, адаптировав ее под светодиодный источник света.

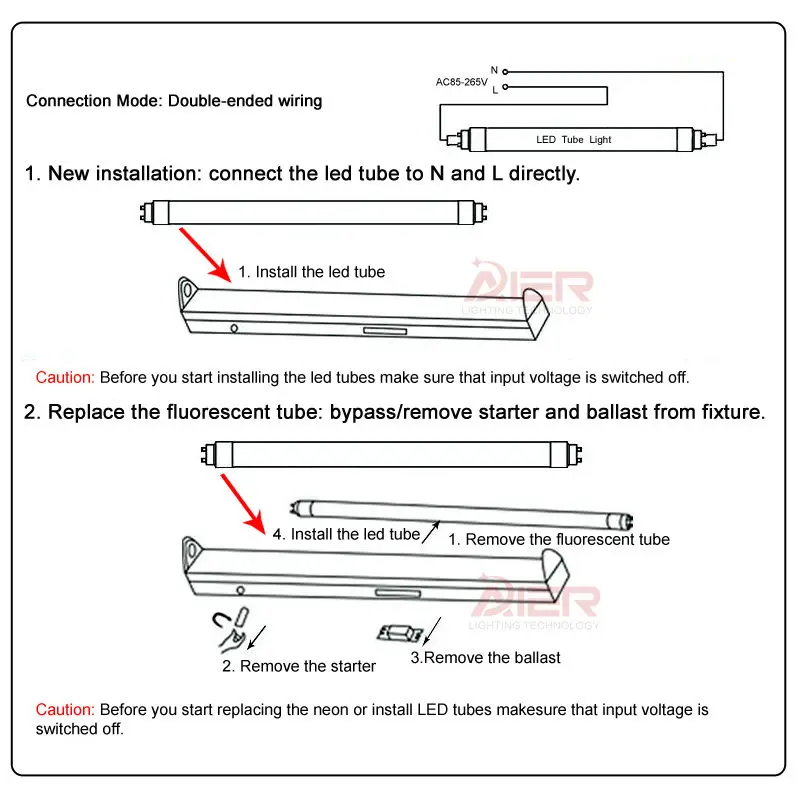

Замена ламп дневного света на светодиодные

Главное правило при подобной работе – это отключить питание, подаваемое на светильник. В идеале – демонтировать его полностью. Необходимо помнить, что напряжение 220 вольт опасно для жизни.

Далее нужно отключить провода от дросселя и стартера. Если нет уверенности, что используемые светодиодные трубки не пригодятся в другом месте в будущем, то вспомогательные устройства ЛЛ не стоит полностью демонтировать. Это оставит возможность восстановления светильника до первоначального состояния.

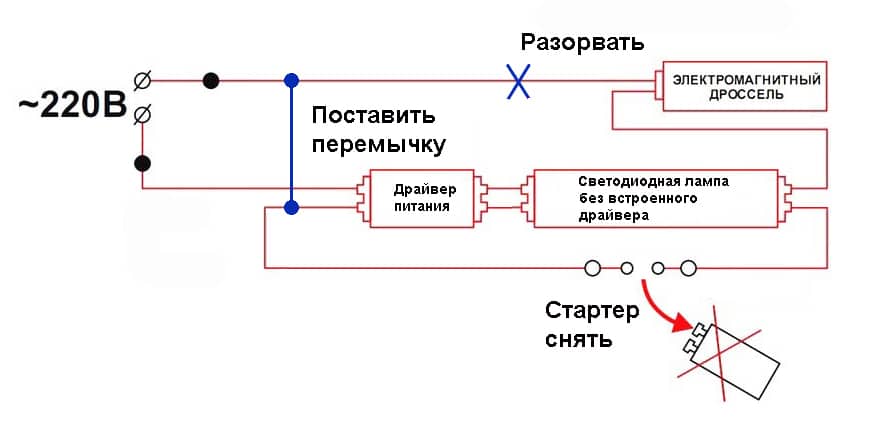

Следующим этапом требуется собрать схему таким образом, чтобы прямая подача фазы пришлась на один из патронов (как уже упоминалось, контакт значения не имеет), а нулевой провод – на другой патрон. Таким образом, получится следующая схема:

Модернизация люминесцентного светильника

Теперь остается только аккуратно расположить провода внутри модернизированного светильника под светодиодную лампу T8, закрепить его на старом месте, подключив к сети, поставить светодиодные трубки на место люминесцентных и подать на него питание.

После подсоединения такой модернизированный осветительный прибор при хорошей протяжке всех контактов будет долго радовать чистотой света. К тому же он не потребует периодической ревизии, замены выходящих из строя дополнительных устройств. Все, что требуется, – это замена светодиодной лампы T8 (кстати, это происходит почти в 10 раз реже, чем замена ее люминесцентных аналогов), ну и, может быть, иногда смахнуть пыль…

Подключение светодиодной лампы вместо люминесцентной – легко и надежно



Использование более экономичных и экологически чистых осветительных приборов становится актуальным трендом в офисах, на различных предприятиях и в частных домах. Светодиодным лампам все чаще отдают предпочтение перед люминесцентными. Отсутствие шума, мерцаний и полная безопасность для здоровья – серьёзные причины сделать выбор в пользу светодиодного освещения.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90%!и(MISSING) более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

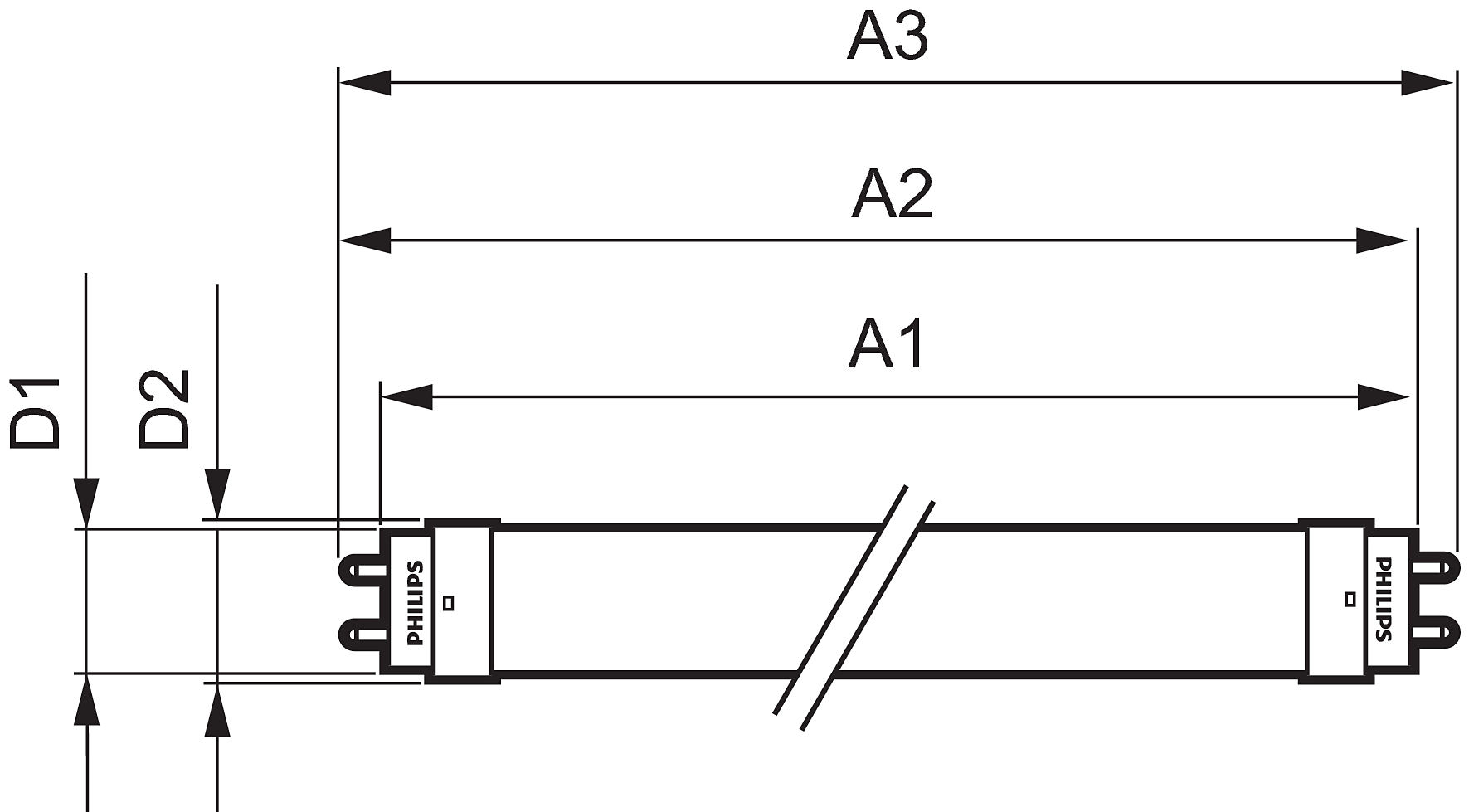

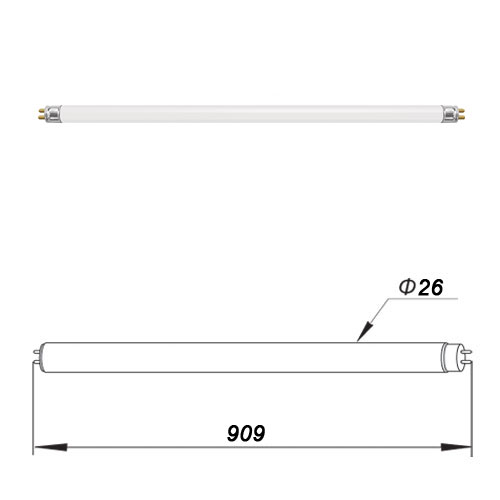

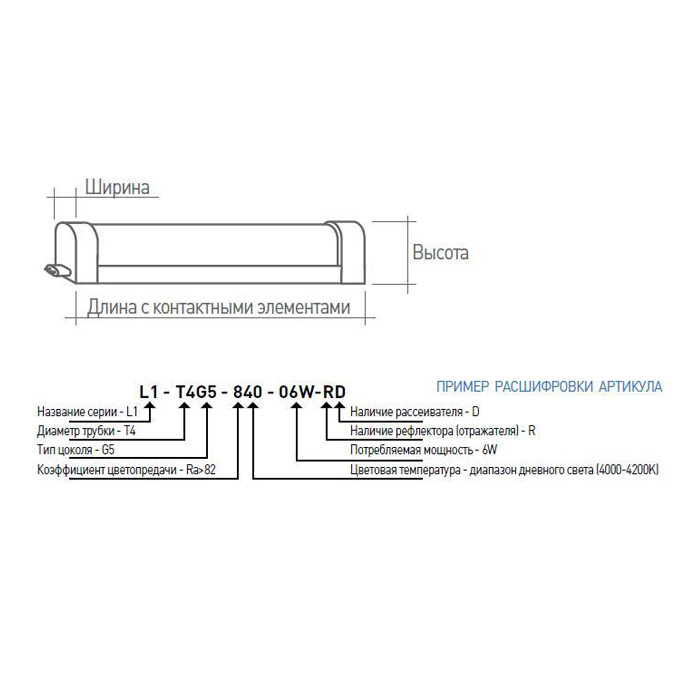

Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

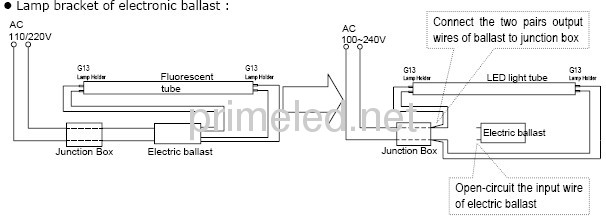

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

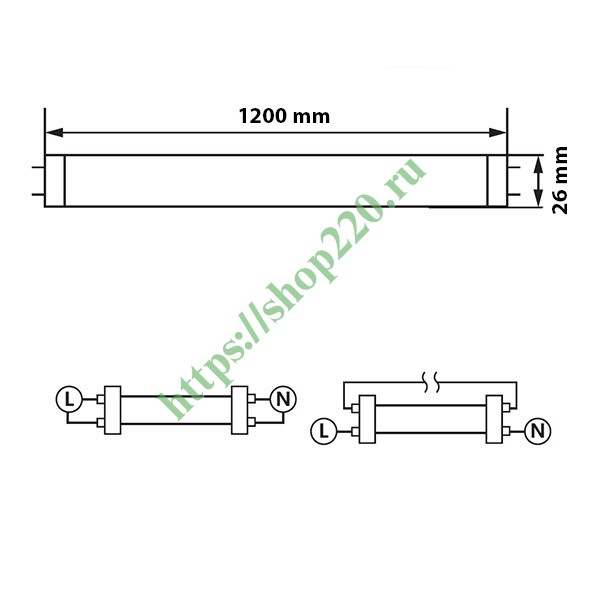

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.

Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ.  При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

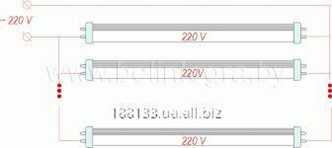

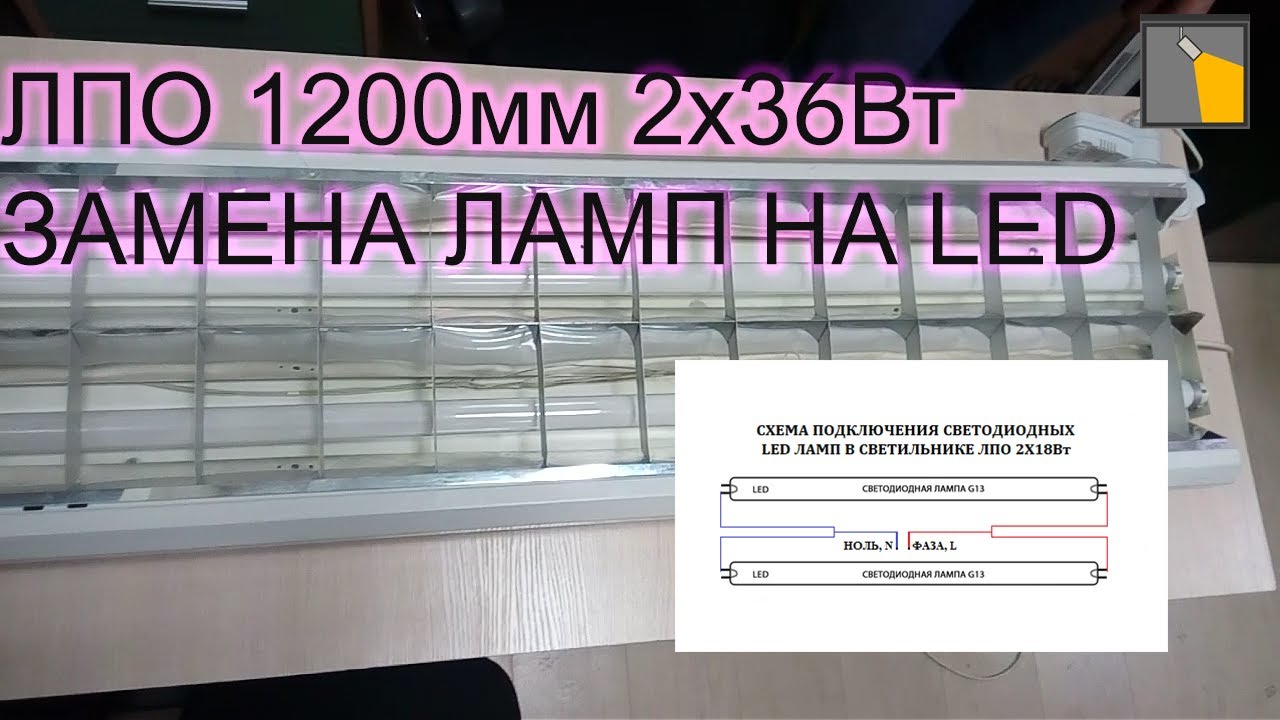

Люминесцентные светильники на две, четыре и более ламп

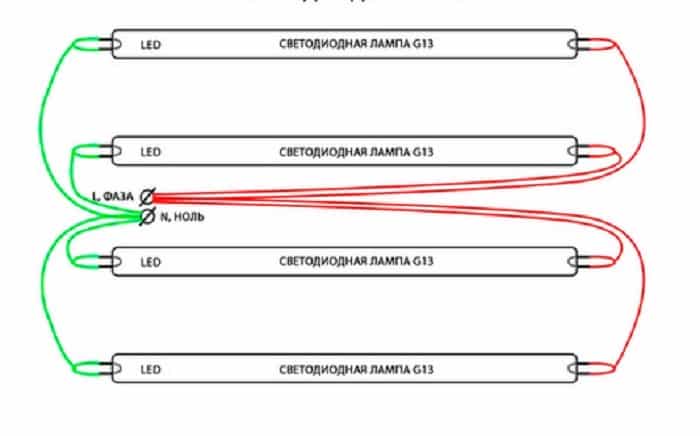

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Источник: svetosmotr.ru

Это интересно: Покраска межкомнатных дверей своими руками — что необходимо знать

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

ЭлементОписание
РассеивательЭлемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодовЭто главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрикаИзготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
КонденсаторСокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
ДрайверУстройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХЭто основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
ЦокольТребуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Обратите внимание! LED-лампочки быстро меняют спектр свечения, поэтому они широко применяются для декораций, украшений различных витрин, логотипов.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

1

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих. При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе. На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

низкий расход электроэнергии,естественный спектр света,экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

900 лм, 9 Вт – соответствует примерно 18–22 Вт,1180 лм, 13 Вт – соответствует 30–35 Вт,1620 лм, 18 Вт – соответствует 36–42 Вт,1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

Подключение и замена люминесцентных ламп на светодиодные

Офисы, магазины и промышленные предприятия освещаются люминесцентными лампами, которые работают с помощью балластного дросселя. Это экономные приборы, но их периодически приходится менять. Поэтому рекомендуется приобрести другой тип светильников и провести замену люминесцентных ламп на светодиодные. Они довольно дорогие, но их цена обусловлена качеством, долговечностью и надёжностью.

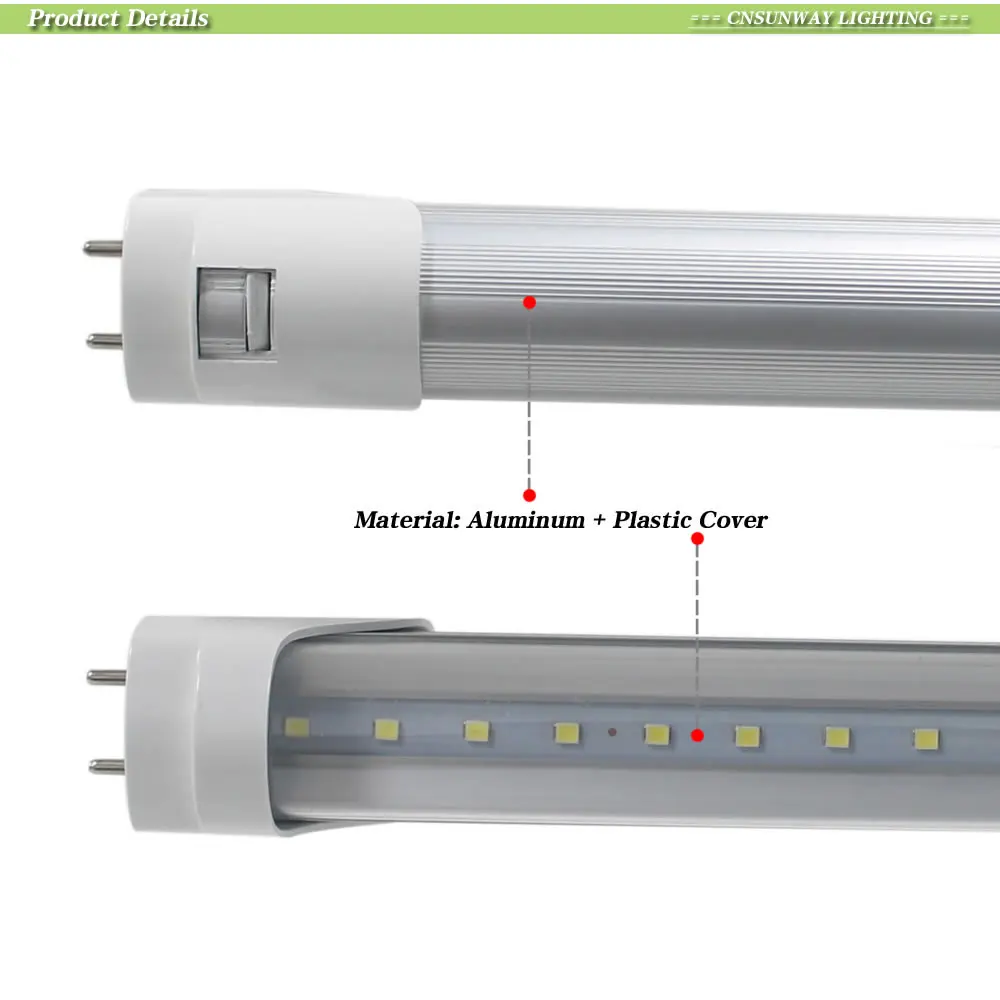

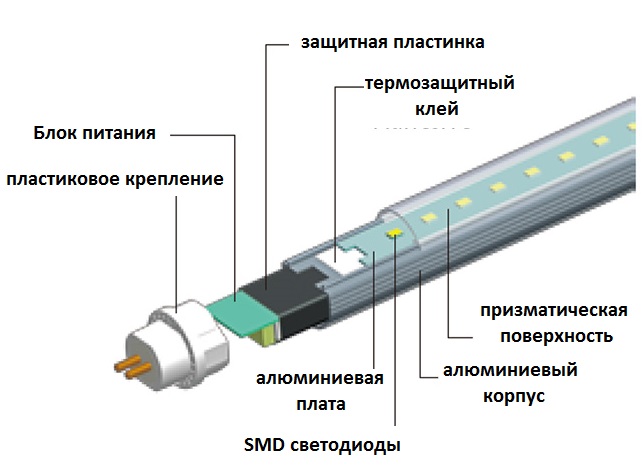

Конструкция светодиодов

По внешнему виду светодиоды похожи на обычные люминесцентные светильники, которые давно используются во многих производственных, административных и общественных помещениях. В их конструкцию входит блок питания, корпус выполнен в форме трубки и может быть изготовлен из таких материалов:

матового или прозрачного поликарбоната;
алюминия.

Первый вид — это цельный поликарбонатный элемент диаметром 26 мм. У второго тыльная сторона изготовлена из круглого алюминиевого профиля, а наружная — из химического сплава. Рассеиватель может быть прозрачным или матовым. Первые модели при невысоком расположении ослепляют, поэтому их лучше помещать в закрытые плафоны. Но матовый элемент скрывает часть света, что учитывается при расчёте мощности.

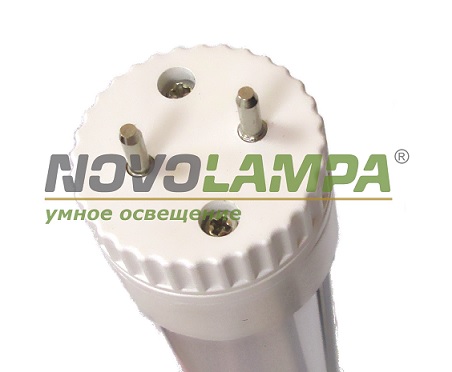

У некоторых моделей есть поворотный храповый механизм, благодаря которому можно направлять поток света под определённым углом. Во время монтажа легко отследить расположение контактов лампы внутри патрона, что очень удобно. Стандартная длина трубок — 1500, 1200, 900 или 600 мм. Наиболее распространены модели с габаритами 600 и 1200 мм, они обладают подходящей для жилого помещения мощностью, не слепят и дают достаточное количество лучей.

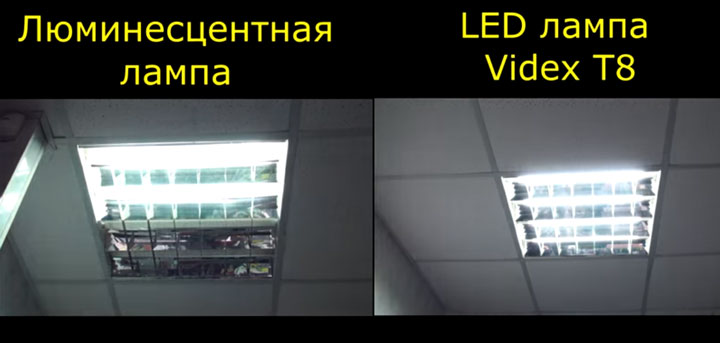

У светодиодных ламп дневного света несколько ниже поток, чем у люминесцентных. Но у вторых моделей показатель падает с увеличением срока эксплуатации, а у первых остаётся неизменным на протяжении всей службы. Средний срок работы ламп составляет 30—40 тысяч часов.

Преимущества и недостатки

Длительность эксплуатации зависит от её условий и производительности блока питания, самих светодиодов. Замена обычных ламп светодиодными имеет несколько преимуществ:

безопасная и быстрая работа по их установке;
кроме периодической протирки от пыли, не нужно никакого ухода;
большая экономичность;
длительный срок эксплуатации;
нет мерцания, благодаря чему лампы можно устанавливать в помещении с детьми;
высокий показатель светопередачи;
в составе конструкции нет ртути;
широкая вариация рабочего напряжения — от 110 до 240 В.

У светодиодов практически нет недостатков, но некоторые пользователи отмечают как минус их высокую стоимость. Но покупать дешёвые модели не стоит, так как можно нарваться на некачественную подделку.

Разновидности ламп

Как только светодиодные лампы появились на рынке, люди стали ими интересоваться. Они экономичны и долговечны, а внешний вид, габариты и яркость свечения практически не отличаются от обычных светильников. Их не нужно утилизировать, а срок службы превышает длительность эксплуатации люминесцентных моделей в десятки раз. Сэкономить можно в том случае, если не заменять полностью всю систему, а в прежнюю арматуру вместо старых ламп вмонтировать новые светильники. Сделать это можно самостоятельно без наличия особой квалификации или опыта.

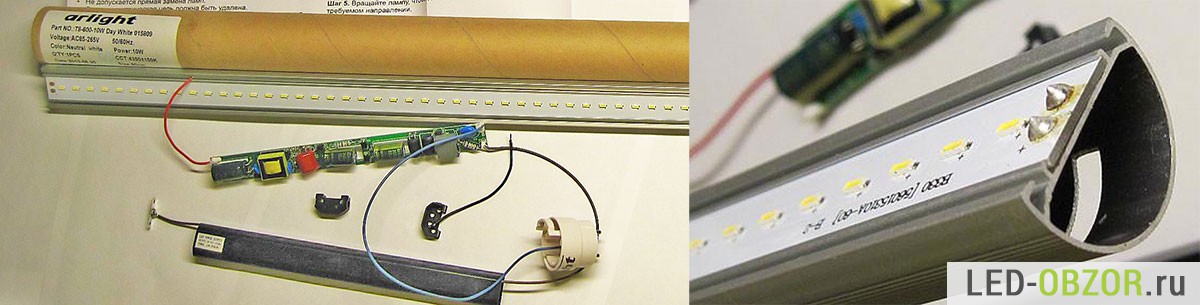

В светодиодной трубке установлена гетинаксовая планка с блоком питания и распаянными светодиодами. Поэтому для неё не нужно устанавливать внешний источник. Её подключение происходит непосредственно к электрической сети. В трубках находится цоколь, с внутренней стороны проволокой из меди соединены штыри, на которые подаётся питающее напряжение. Лампа полностью адаптирована под замену люминесцентных светильников без какой-либо доработки конструкции. Достаточно отрезать лишние кабели и подключить прибор.

Светодиоды разделяют по нескольким признакам:

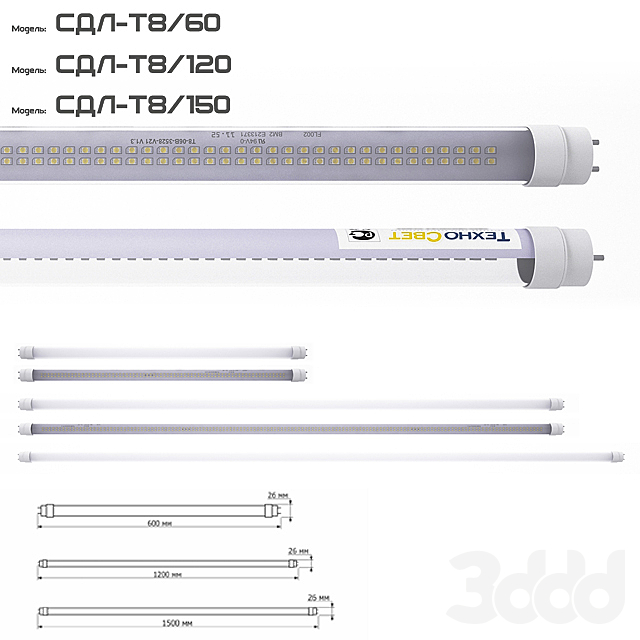

габаритам — их длина варьируется от 600 до 1500 мм;
мощности — от 9 до 25 Вт;
виду излучаемого света — он может быть тёплым и холодным.

Для замены люминесцентной лампы можно подобрать светодиод с меньшей производительностью, при этом он даст такое же количество света. Если необходимо увеличить яркость освещения, то выбирают более мощные модели или монтируют больше светильников.

Инструкция по замене

Перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо отсоединить светильник от электрической проводки. Выключают подачу напряжения, проверяют показатели индикатором клеммной колодки. Электрики не всегда соблюдают правила работы с выключателем, хотя он должен находиться на размыкании фазного провода. Если клеммная колодка показывает напряжение, то необходимо найти автоматический датчик и на время отключить его.

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

После того как светильник сняли, можно заняться его переделкой. Из него извлекают старые лампы, проворачивая их в любую сторону под прямым углом. Затем отсоединяют провода от дросселя и стартера, удаляют оба элемента. Патроны с помощью винтов или стальных полосок крепят к арматуре. Современные детали присоединяют защёлками. Если необходимо снять его, то пинцетом зажимают цилиндры крепления, которые после этого его легко вытащить из отверстий корпуса. В некоторых случаях можно поддеть патрон отвёрткой.

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Источник: 220v.guru

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

Обратите внимание! Свет от диодов имеет широкий угол рассеивания, поэтому не требуется установка дополнительной оптики, здесь достаточно рассеивающего плафона. При длительной работе происходит перегревание деталей микросхемы и светодиодов, поэтому не получится обойтись без теплового отвода.

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор. Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Источники:

  • http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx.html
  • https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
  • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
  • http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

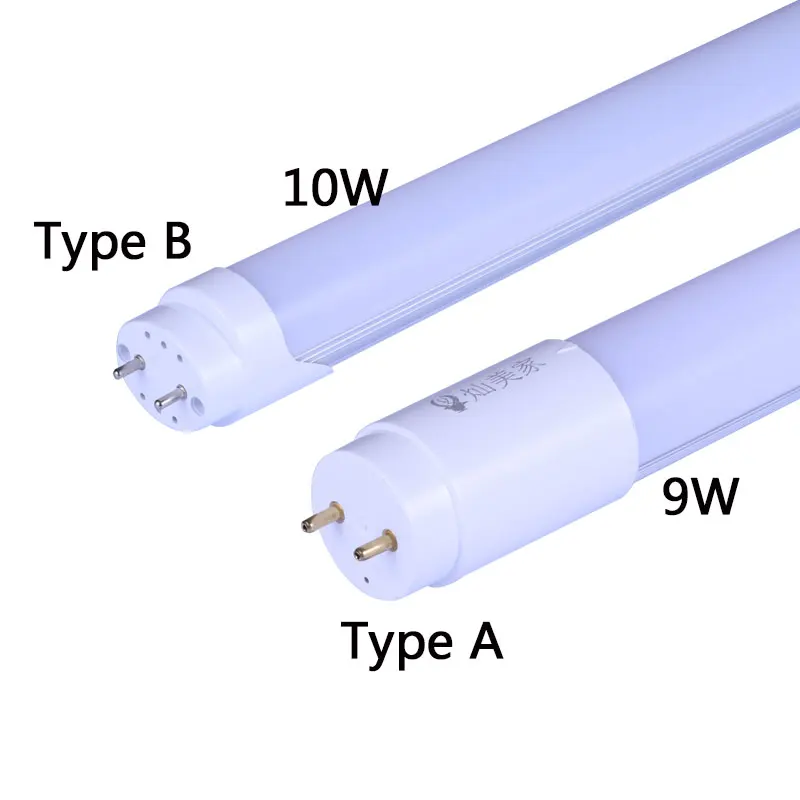

Светодиодные лампы T8 GLOBAL LED и MAXUS LED — усовершенствованная альтернатива лампам дневного света

Энергосберегающие технологии все глубже проникают в нашу жизнь, самое время обратить свои взоры к свету, а точнее – к освещению. И речь не только об освещении в наших с вами домах, ведь большую часть нашего времени мы проводим на работе. Именно на этот факт опиралась компания MAXUS IC , приступая к разработке серии светодиодных ламп Т8.

Создавая GLOBAL LED Т8 и MAXUS LED Т8, международная корпорация MAXUS IC поставила перед собой задачу дать каждому предприятию Украины возможность перейти на энергосберегающее и безопасное LED освещение и получить надежный светодиодный источник света для светильников типа Армстронг, ЛПО, ЛВО. Именно данные светильники использует большинство предприятий для освещения офисов, торговых, производственных помещений, АЗС, мест общественного питания, медицинских и образовательных учреждений.

Светодиодные лампы GLOBAL LED Т8 и MAXUS LED Т8 - усовершенствованная, современная, экономичная, надежная и экологичная альтернатива лампам дневного света.

Лампы GLOBAL LED Т8 и MAXUS LED Т8 мощностью от 8Вт до 23Вт являются полной заменой по световому потоку люминесцентных ламп Т8 мощностью от 18 Вт до 58 Вт, в растровых и магистральных светильниках работающих под напряжением 220В.

Они способны экономить электроэнергию на 60% больше относительно люминесцентных ламп.

Наличие стандартных размеров светодиодных ламп (600, 900, 1200 и 1500 мм) позволяет комфортно перейти на LED освещение, не требуя замены существующих светильников.

Конструкция светодиодной лампы Т8 обеспечивает большой угол рассеивания, благодаря чему часть света попадает на отражатель светильника и формирует КСС максимально приближенную к КСС светильника.
Это обеспечивает максимально равномерное освещение помещения.

распределение света в пространстве лампы T8

Светодиодные лампы GLOBAL LED Т8 и MAXUS LED Т8 не содержат паров ртути. Благодаря этому они абсолютно безопасны и не требуют от потребителя специальной утилизации. Лампы GLOBAL LED Т8 и MAXUS LED Т8 обеспечивают равномерный свет без пульсации и мерцания.

Светодиодная продукция GLOBAL LED Т8 и MAXUS LED Т8 отличается умеренной ценой при высоких параметрах надежности и долговечности и ориентирована на прагматичных потребителей, предпочитающих приобретать качественные товары, не переплачивая за дополнительные опции.

Схема подключения GLOBAL LED Т8 и MAXUS LED Т8

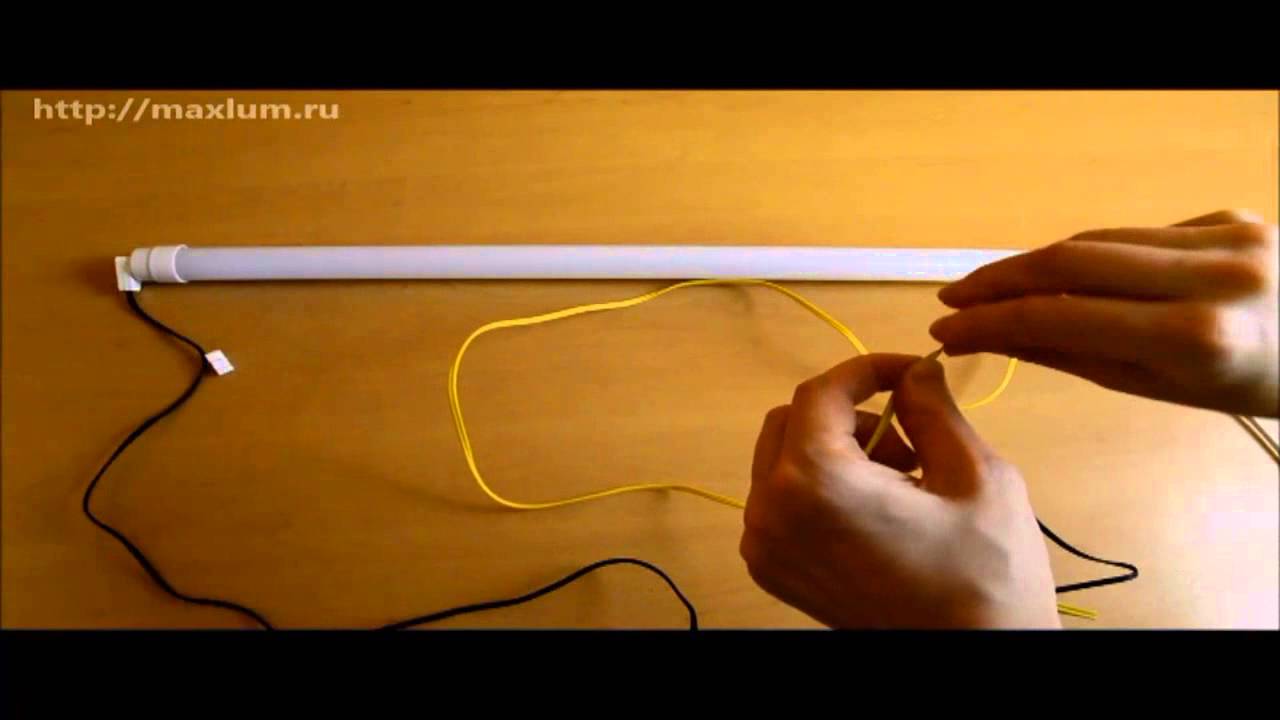

Для подключения лампы Т8 необходимо подать напряжение сети на контакты цоколя с надписью «Пiдключати с цього краю». Контакты цоколя с обратной стороны лампы являются неактивными.

подключения светодиодной LED лампы Т8

Ниже приведены две схемы подключения светодиодных ламп Т8:

Схема 1, подключение светодиодной LED лампы Т8

Схема 2, подключение светодиодной LED лампы Т8

Чтобы задать интересующие Вас вопросы, пожалуйста, свяжитесь с менеджером Call-центра удобным для Вас способом.

Телефоны:

  • Общенациональный: (0-800) 50-34-56
  • Киев: (044) 384-40-99
  • Харьков: (057) 729-81-17
  • МТС: (050) 589-99-77
  • Киевстар: (067) 589-99-77
  • Life: (063) 589-99-77
  • Skype (голосовая связь): maxus-ukraine

Е-mails: [email protected]

Call-центр работает с 9:00 до 18:00, по будням.

Как подключить диодную лампу?

В свое время люминесцентные лампы считались настоящим прорывом — их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный — к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой — ноль. Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой — на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

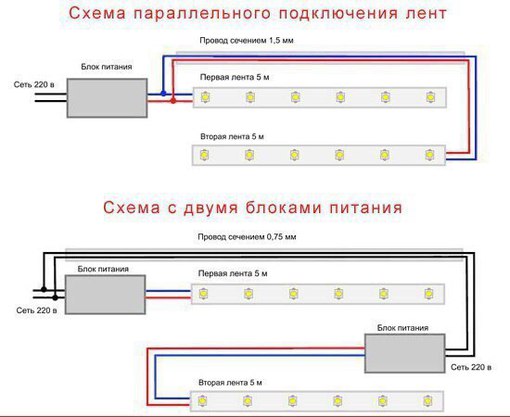

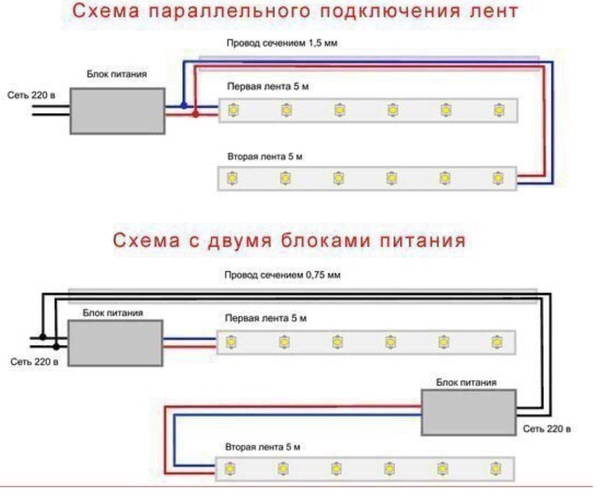

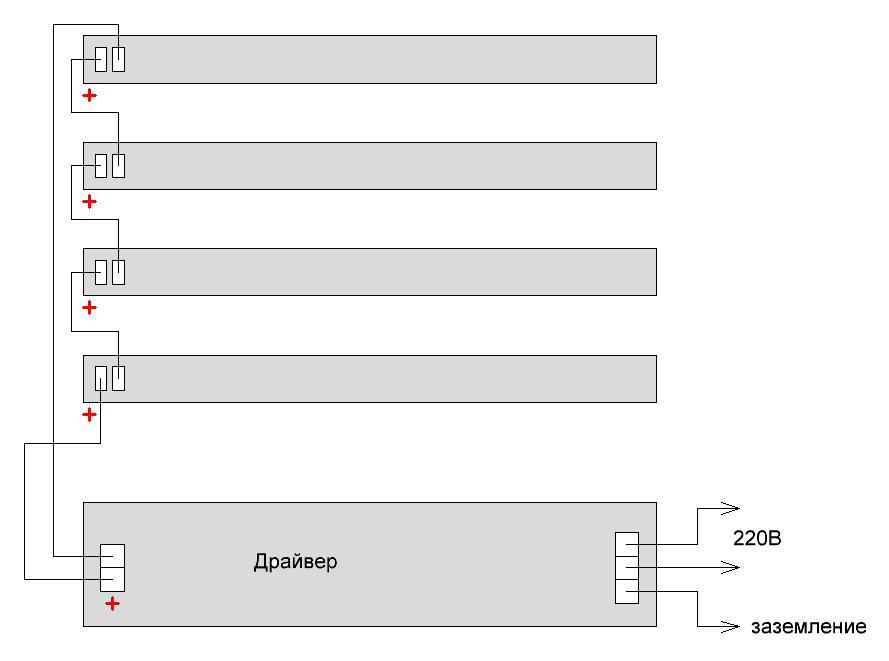

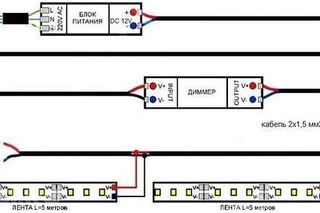

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

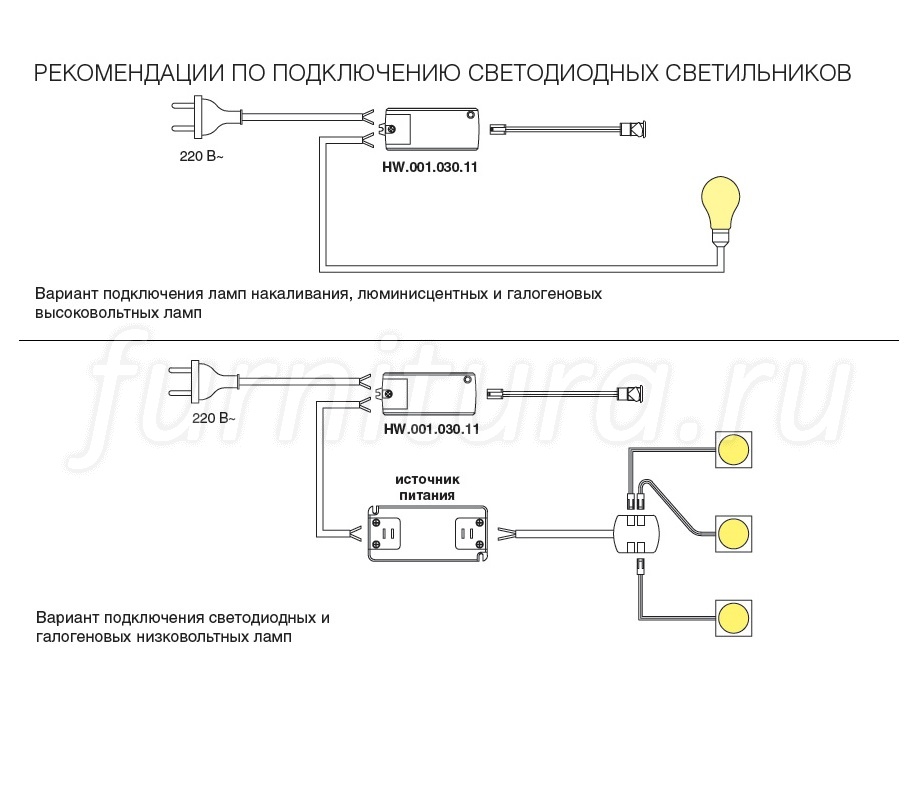

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное — безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

  • G- означает, что в качестве контактов используются штырьки
  • 13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

  • экономию электроэнергии (в 2 раза)
  • меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
  • отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

  • 300мм (используется в настольных светильниках)
  • 600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

  • контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

  • с демонтажем и установкой перемычек через их контакты

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ.  При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Главным недостатком люминесцентных ламп является наличие внутри них ртути, пары которой смертельно опасны для человека.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

Схема подключения светодиодных ламп вместо люминесцентных

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее. Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута.

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.

Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»

В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

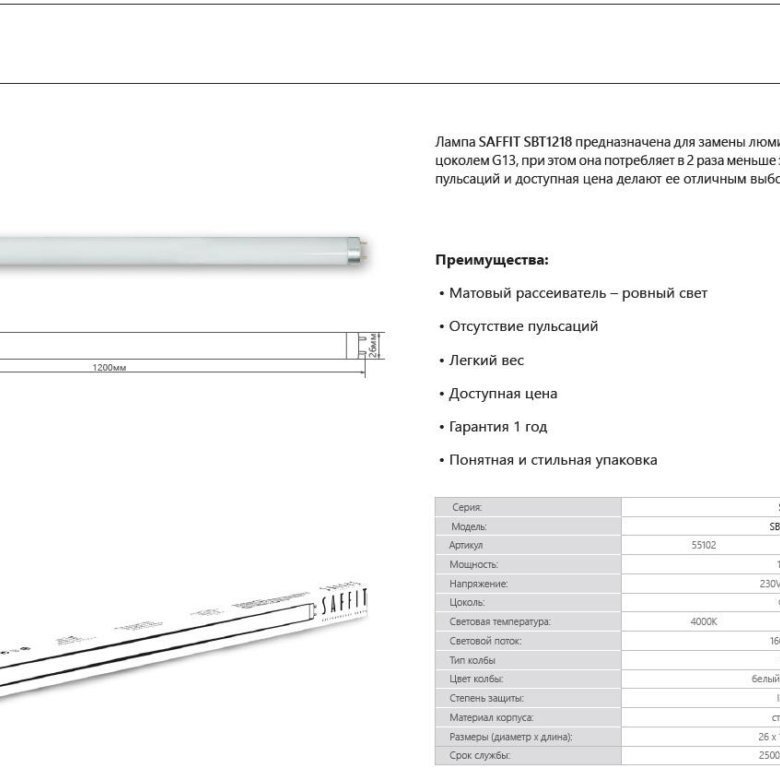

Светодиодная лампа g13 - особенности выбора и характеристики

Современные условия таковы, что каждый покупатель во время покупки хочет получить качественное и при этом дешёвое устройство для освещения своего участка, квартиры, дома и прочего. Всё это стало возможным благодаря появлению на рынке осветительных приборов, такой технологии, как светодиодная.

Именно такие светильники перевернули всё представление о качестве и экономии энергии, молниеносно стали лидерами в данной области и заняли очень широкую нишу в области освещения и подсветки для любых целей. Широкий ассортимент различных приборов позволяет подобрать именно такой источник света, который подойдёт для вас и будет полностью соответствовать всем вашим потребностям.

Область использования ламп с цоколем g13

Лампы т8 с цоколем g13 обладают трубкообразной формой, что даёт возможность установить их в различные потолочные панели для освещения офисов, промышленных помещений, концертных залов, коридоров и прочего. Наибольшей популярностью такие устройства пользуются именно в освещении офисных помещений, рабочих мест и столов.

Высокая степень экономии электрической энергии, в совокупности с отличными показателями качества и яркости освещения делают их отличным вариантом для освещения больших помещений, где есть высокая потребность в насыщенном и качественном освещении, которое не подведёт в самый неподходящий момент.

Применение: освещение промышленных и коммерческих помещений, супермаркетов, универмагов, гаражей, подвалов, складов и т.п.

Принцип работы светодиодных лампочек т8 с цоколем g13 очень схож на работу светодиодных лент, которые в принципе и присутствуют в их конструкции. Светодиодная лента подключена к специальной системе соединения со светильником g13, и заключена в стеклянный или пластиковый конус, который служит оболочкой. Таким образом, и получается лампочка т8 с цоколем g13.

Разновидности изделия

Особых разновидностей у лампы т8 с цоколем g13 нету, она может лишь отличаться своими размерами, мощностью и излучаемым светом. Из размеров, в конструкции изменяется только длина, что позволяет установить лампу т8 с цоколем g13 в различные устройства, предназначенные именно под такой источник света.

Обращайте при выборе на стекло: матовое будет хорошо рассеивать, прозрачное давать яркий свет

Мощность может колеблется в довольно широком диапазоне, чтобы у вас была возможность комбинировать светильники, разделять помещение на зоны по уровню освещения и подбирать суммарную мощность ламп в одном светильнике более точно. Начальная номинальная мощность одной лампы составляет девять ватт, и может доходить практически до безграничности, обычно следующая мощность кратна первой и составляет восемнадцать и тридцать шесть ватт.

Лампы цоколем G13 имеют типа размера 600 мм 1200 мм и 1500 мм. Так же они бывают с поворотным и не поворотным цоколем.

Температура излучаемого света также может быть, как стандартной, тогда линейна лампа излучает яркий белый свет, так и меньшей, когда лампочка начинает выдавать более тусклый свет. Второй вариант более экономичен и отлично подходит для освещения подсобных помещений, коридоров, лифтов и прочих малоиспользуемых участков офисных зданий.

На что обратить внимание при подборе

Так как стоимость лампочек т8 с цоколем g13 относительно высокая, то и покупать абы что не особо то и хочется, да и вовсе не разумно подходить к такому ответственному выбору без должной подготовки. Первым делом вам необходимо получить чёткую и ясную картину о том, на какие критерии обращать первостепенное внимание, а какие особенности можно и упустить.

Мы поможем вам, и выделим именно самые основные технические характеристики светодиодных лампочек t8 с цоколем g13, на которые вы должны опираться:

Номинальная мощность

Номинальная мощность всей конструкции. То есть, вам необходимо точно знать необходимый показатель суммарною мощности всех встроенных на ленте светодиодов, так как от этого будет зависеть количество излучаемого света.

Чтобы выбрать по мощности лампочку, на упаковке указывается, какой эквивалентной мощности лампы накаливания соответствует данная светодиодная лампочка.

Не следует покупать слишком мощную лампу, так как толку от этого никакого не будет, а вы только переплатите лишние деньги за само устройство и будете затрачивать лишние средства на электричество для слишком мощного прибора.

Совместимость со светильником

Совместимость именно с тем прибором, в который вы хотите установить лампу. Если вы хотите подключить устройство т8 с цоколем g13 к потолочной встроенной линейной лампе типа «Армстронг», тогда следует подбирать её именно под такой прибор.

Коэффициент пульсации

Коэффициент пульсации излучаемого света. Этот очень важный критерий, особенно для помещений где проводится очень много разнообразной работы.

Более высокие температуры по шкале Кельвина (3600-5500 К), считаются прохладными и более низкие цветовые температуры (2700-3000 K) считаются теплыми.

Когда этот показатель стремится к нулю, тогда работать при таком освещении становится максимально комфортно, глаза перестают уставать от долгой и кропотливой работы, а отдых проходит более плавно и качественно.

Температура светового потока

Температура светового потока, который издаёт лампочка t8 с цоколем g13. Она должна быть на таком уровне, чтобы линейная лампа издавала строго белый, максимально натуральный свет. При таком освещении работать будет значительно проще и приятней.

Выбираем подходящего производителя

На сегодняшний день разнообразие производителей невероятно широкое и сходу выбрать подходящего для вас не получится. Следует немного изучить рынок светодиодных приспособлений и постараться понять и выделить для себя явных фаворитов в этой области.

Наиболее популярными и качественными изготовителями светодиодных лампочек t8 с цоколем g13 являются MAXUS, Philips, ECOLED и LUMEN. Они успели зарекомендовать себя и оказали временем что их продукция поистине качественная и заслуживает внимания.

Цена:Купить дорогой или дешевый

Если ставить вопрос со стороны цены устройства, то при грубом разделении можно выделить дорогие брендовые приборы и дешёвые, от малоизвестных производителей. Точно сказать, стоит ли вам покупать именно дорогой прибор или сэкономить и купить дешёвый нельзя. В этом вопросе всё зависит только от вас и ваших финансовых возможностей, ну и, конечно же, по большему счету от потребности в освещении.

Освещение:Качество диодов и максимальный свет

Если вы хотите получить максимально качественный свет, при этом чтобы он был стабильным и не ухудшался, то лучше потратьте большую сумму и купите брендовый источник света. Из-за того чтобы топовые производители применяют самые современные технологии и дорогие материалы, их продукция полностью соответствует по качеству предъявленной цене.

Цена ламп с алюминиевым радиатором выше чем у обычных в два раза. Однако яркость света и более долгий срок затмевают факт дороговизны. Цена оправдана качеством.

Покупая дешёвые осветители, вы рискуете попасться на серьёзный брак, низкое качество, которое может сказать не сразу, а по истечении определённого срока использования. То есть, после года эксплуатации лампочка может существенно потускнеть и не выдавать тот изначально яркий и насыщенный световой поток.

Бренд:Купить бюджетный или брендовый товар

Так что решите для себя что вам важнее, высокое качество на протяжении всего срока эксплуатации, или плавно затухающая лампочка, которая как свеча, постепенно будет издавать всё меньшее и меньшее количество света. Если такое ухудшение для вас не слишком критично, тогда конечно же, лучше сэкономить и получить более бюджетный вариант.

Стоит отметить, стоимость брендового источника света t8 с цоколем g13 будет в пределах десяти-двенадцати долларов, более бюджетные варианты обойдутся вам вполовину дешевле.

Советы и рекомендации

Офисное освещение нуждается в качественном и насыщенном свете, который без труда могут обеспечить линейные лампы t8 с цоколем g13, которые обладают всеми нужными качествами и без проблем помогут проделать любую офисную работу быстро и качественно, при этом сохранят ваше зрение и не дадут слишком перетрудиться.

Приобретая такое устройство не забывайте основные показатели, на которые необходимо будет обращать ваше внимание, а именно: номинальная мощность прибора, коэффициент пульсации светового потока, совместимость с осветительным прибором, температура и цвет светового пучка, который излучает лампочка t8 с цоколем g13.

Подобрав устройство следуя этим важным критериям, вы гарантированно получите надёжное и долговечное освещение, которое даст вам возможность ещё и сэкономить. Также точно определите, что вам важно продолжительно качество или дешевизна освещения, после чего подбирайте бренд именно той ценовой категории, которая будет приемлемой для вас и сможет полностью соответствовать всем требованиям.

Люминесцентные лампы и комплектующие к ним

Люминесцентные лампы — одни из самых надежных, долговечных и экономически выгодных видов ламп. Другие их преимущества — невысокая температура нагрева во время эксплуатации, повышенная световая отдача. Замена люминесцентными лампами традиционных ламп накаливания дает ощутимую выгоду за счет экономии электроэнергии.

Люминесцентные лампы относятся к типу газоразрядных источников света. Основным источником оптического излучения в люминесцентных лампах является разряд в газе, который после преобразования покрытием люминофора превращается в видимый свет.

Наиболее распространены ртутные люминесцентные лампы, в которых в парах ртути происходит разряд, излучающий в ультрафиолетовом спектре.

Люминесцентные лампы необходимо утилизировать установленным образом.

На данный момент существует огромный выбор форм, длины и размеров люминесцентных ламп, который удовлетворит любым запросам к комплектации систем освещения самых разных помещений.

Люминесцентные трубчатые лампы (линейные) выполнены в форме прямой трубки.

Диаметр трубки обозначается так называемым Т-размером. После буквы Т идет значение диаметра в восьмых частях дюйма. Например, существуют люминесцентные лампы Т4, Т5, Т8 и т.д. То есть, маркировка T8 обозначает размер в 26 мм, а T12 — в 38 мм. Буква G указывает на тип цоколя. Буква W – на ваттность. Так, например, люминесцентная лампа 8W G5 расшифровывается как лампа на 8 ватт, тип цоколя – G5.

Подключение люминесцентных ламп необходимо производить с помощью пуско-регулирующих устройств (балластов). Пускорегулирующая аппаратура (ПРА) для люминесцентных ламп также помогает избавиться от мерцания и гула, увеличивает экономичность. Существуют балласты двух типов — электромагнитный балласт (дроссель) и электронный балласт (ЭПРА). С электромагнитным балластом для автоматического регулирования процесса зажигания лампы должен применяется пускатель (стартер). Также для подключения линейных люминесцентных ламп используются такие вспомогательные элементы как ламподержатели (патроны), стартеродержатели (патроны для стартера) и держатели для ламп (клипсы).

Люминесцентные лампы белого цвета
Люминесцентные лампы применяются для освещения помещений, в рекламном производстве: для подсветки световых коробов и объёмных букв, для внутренней подсветки в игровых автоматах, а также для освещения рекламно-выставочных стендов, витрин, залов торговых центров и для других целей — везде, где нужен яркий белый свет. Более рассеянный, чем у других источников, свет и разнообразие размеров люминесцентных ламп позволяет подсветить большую площадь.

Для создания равномерного светового поля рекомендуем располагать лампы на расстоянии 30 см друг от друга. Небольшие монтажные размеры системы подсветки, собранной на основе люминесцентных ламп, дают возможность незаметно расположить её за козырьком на стенах, потолке или в алюминиевом профиле.



Спектр излучения, который имеют энергосберегающие люминесцентные лампы зависит от состава люминофора, покрывающего ее внутренние стенки. Разный состав дает разную цветовую температуру. Лампы с температурой цвета 6400 К называют «люминесцентными лампами дневного света».

  • «NARVA» — Германия
  • «HAVELLS SYLVANIA» — Германия
  • «OSRAM» — Германия
ТипМощность, ВтЦвет освещенияДиаметр, ммДлина, ммЦоколь
LT 4W / 760-0104daylight (дневной)16136G5
LT 6W / 760-0106daylight16212G5
LT 8W / 760-0108daylight16288G5
LT 13W / 760-01013daylight16517G5
LT 14W T5-EQ / 86014daylight16549G5
LT 15W / 760-01015daylight26438G13
LT 16W / 760-01016daylight26720G13
LT 18W / 760-01018daylight26590G13
LT 21W T5-EQ / 86021daylight16849G5
LT 28W T5-EQ / 86028daylight161149G5
LT 30W / 760-01030daylight26895G13
LT 36W / 760-01036daylight261200G13
LT 38W / 760-01038daylight261047G13
LT 58W / 760-01058daylight261500G13
Лампа-кольцо

ТипМощность, ВтЦвет освещенияДиаметр трубки, ммДлина, ммЦоколь
LC 22W / 760-01022daylight29216G 10q
LC 32W / 760-01032daylight32307G 10q
LC 40W / 760-01040daylight32409G 10q
Цветные люминесцентные лампы

Цветные люминесцентные лампы являются своеобразной альтернативой неоновым трубкам. Они удобны в монтаже и очень хорошо вписываются в интерьер — в выключенном состоянии они имеют обычный белый цвет и незаметны на потолке и других белых поверхностях, а при включении становятся цветными.

Возможными областями применения могут быть:

   — системы освещения в залах дискотек и клубов;

   — подсветка разнообразных ниш на фасадах зданий;

   — входы и витрины магазинов и торговых павильонов;

   — другие варианты оформления — везде, где необходимо получить насыщенный цветной свет.

ТипМощность, ВтЦвет освещенияДиаметр, ммДлина, ммЦоколь
LT 18W / 01418pink (розовый)26590G13
LT 18W / 01718green (зеленый)26590G13
LT 18W / 01918violet (фиолетовый)26590G13
LT 36W / 01936violet (фиолетовый)261200G13
LT 58W / 01558red (красный)261500G13
LT 58W / 01758green (зеленый)261500G13
Лампы ультрафиолетового излучения
Ультрафиолетовые лампы применяют для облучения вывесок и конструкций, созданных из флюоресцентных пластиков, оклеенных плёнками или окрашенных специальными красками, способными светиться при облучении ультрафиолетом. Наиболее ярко данный эффект проявляется в затемненных помещениях — барах, клубах, дискотеках и концертных залах.
ТипМощность, ВтДиаметр, ммДлина, ммЦоколь
LT 15W / 0731526438G13
LT 18W / 0731826590G13
LT 30W / 0733026895G13
LT 36W / 07336261200G13
Комплектующие к люминесцентным лампам
Электромагнитные ПРА (дроссели, ЭМПРА) для подключения люминесцентных ламп
Описание
Электромагнитный балласт (дроссель) подключается последовательно с люминесцентной лампой. Параллельно лампе подключается стартер. Дроссель формирует за счёт самоиндукции запускающий импульс, а также ограничивает ток через лампу. Преимуществом электромагнитного балласта является простота конструкции и невысокая цена. Недостатки: мерцание ламп, относительно долгий запуск, большее потребление энергии по сравнению с электронным балластом, возможен гул дросселя.
«ELECTROSTART», Болгария
  • Точно контролированное сопротивление и гарантированные постоянные параметры.
  • Вакуумная пропитка.
  • Специальный эмалированный провод с высокой теплоустойчивостью, tw 130.
  • Гарантированная долговечность — 10 лет.
  • Соответствие нормам EN 60921, EN 61347, VDE 0712, BDS 7604-82.
  • Возможность использования выводных клемм для безвинтового или винтового соединения к схеме.
ТипНомерНапряже-
ние, В
Частота,
Гц
Мощность
лампы, Вт
Ток
лампы, А
Тип
лампы
Конденсатор
220В/250В ±10% µF
cos φ
индукт.
EEIПерегрев
EN 60920
Δt/ΔtAH °C
LSI-С9.26.53.004230501 х 40.170Т520.27В250/70
1 х 60.1600.31
1 х 80.1450.35
2 х 40.1450.38
LSI-NL 159. 26.53.115230501 х 150.350Т84.30.3С60/100
LSI-NL 189.26.53.218230501 х 180.370Т84.30.33С70/120
LSI-NL 309.26.53.230230501 х 300.365Т84.30.49С65/150
LSI-NL 369.26.53.136 /
9.26.53.336 /
9.26.25.436
220501 х 360.430Т84.30.48 /
0.49 /
0.50
С65/160 /
65/180 /
65/165
LSI-NL 369.26.53.236230501 х 360.430Т84.30.47С65/165
LSI-NL 589. 26.52.158220501 х 580.670Т86.00.48С65/170
ТипДлина, ммШирина, ммВысота, ммВес, кг
сIL
LSI3790.510541260.33
LSI-NL 1560137.515541260.52
LSI-NL 1860137.515541260.50
LSI-NL 3060137.515541260. 51
LSI-NL 3660137.515541260.51 / 0.50
LSI-NL 5810418019541260.83
ЭПРА — электронные балласты (КНР)
Описание
Электронные балласты для подключения электролюминесцентных ламп Т5 и Т8. Корпус — алюминиевый, по бокам — пластиковые крышки с отверстиями под крепеж.
ЭПРА могут применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
Комплектация
ЭПРА укомплектованы проводами двух цветов, патронами и клипсами.
Количество
и номинал ламп
Напряжение, ВЧастота, ГцТип лампТип
корпуса
Габаритные размеры
(длина х ширина х высота), мм
2 лампы на 20-40 Вт22050Т8металлический153 х 40 х 28
2 лампы на 58-65 Вт22050Т8металлический153 х 40 х 28

Схема подключения:

Электронный пуско-регулирующий аппарат (балласт) для разрядных ламп, используется для обеспечения режима зажигания и стабилизации тока при включении люминесцентных ламп в сеть переменного тока с частотой 50 Гц, номинальным напряжением 220 В.

ЭПРА обладают рядом преимуществ по сравнению с электромагнитными дросселями:

  • ЭПРА позволяют подключить люминесцентные лампы без использования стартера.
  • ЭПРА обеспечивают стабилизацию силы тока питания лампы, что увеличивает срок ее службы, поскольку токи на пусковых режимах значительно превышают номинальное значение, а это может привести к выходу лампы из строя.
  • Исключение из схемы электронного балласта электромагнитного элемента (то есть самой дроссельной катушки) позволило избавиться от шума и повысить коэффициент полезного действия, так как исчезли потери на вихревые токи и нагрев дросселя.
  • При помощи балласта зажигание лампы происходит практически мгновенно и без привычного мерцания. В дальнейшем, благодаря схеме автоматической стабилизации тока, обеспечивается ровное свечение без стробоскопических эффектов и вне зависимости от колебаний сетевого напряжения.
  • Общее снижение энергопотребления осветительного прибора при использовании ЭПРА может достигать 60%, срок службы источников света (ламп) возрастает примерно на 50%.
  • ЭПРА значительно повышают степень безопасности эксплуатации осветительных приборов, поскольку обеспечивают защиту от короткого замыкания и перегрева, подавление радиочастотных помех, отключение неисправных источников света, плавный автоматический перезапуск лампы.
  • ЭПРА более легкие, чем электромагнитные дроссели.

Технические характеристики:Напряжение сети: 198-242 В.Частота переменного тока: 50-60 Гц.

Компактные ЭПРА — узкие электронные балласты для тонких световых коробов (КНР)



Описание
Габаритные размеры этих электронных балластов позволяют устанавливать их в профиль для создания тонких световых коробов.
ЭПРА может применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
Комплектация
Встроенные провода двух цветов с клеммами.
Количество
и номинал ламп
Напряжение, ВЧастота, ГцТип ламп /
диаметр, мм
Тип
корпуса
Габаритные размеры
(длина х ширина х высота), мм
2 лампы на 4-20 Вт22050Т5 / 16металлический214 х 15 х 15
2 лампы на 22-28 Вт22050Т5 / 16металлический320 х 18 х 18

Стартеры предназначены для запуска люминесцентных ламп и используются в схеме подключения лампы к дросселю. При одиночном подключении лампы к дросселю используют стартеры на напряжение 220 В. При последовательном подключении на один дроссель двух ламп, используют 2 стартера на напряжение 127 В.

НаименованиеЛюминесцентная лампаСхема подключения
Narva BSt 654..65 Втодиночная 220В
Narva BSt 204..22 Втодиночная 127В;
последовательная 220В
Sylvania FS-114..65 Втодиночная 220В
Osram St 1114..65 Втодиночная 220В
Osram St 1514..22 Втодиночная 127В;
последовательная 220В


1. ПРА
2. Люминесцентная лампа
3. Стартер

Одиночное соединение
люминесцентных ламп
Схема последовательного
соединения люминесцентных ламп
Ламподержатели (патроны) для двухцокольных люминесцентных ламп
Описание

Патроны для Т-ламп отличаются высокой надежностью и безопасностью. Особую роль играют свойства ротора, обеспечивающего надежную теплоизоляцию. Корпус из поликарбоната имеет маркировку температуроустойчивости Т130. Для всех патронов максимально допустимая температура на задней стороне патронов Тм составляет 110°С.

Чтобы подключить одну трубчатую электролюминесцентную лампу, необходимо 2 патрона. При использовании схемы подключения со стартером, один из патронов выбирается со стартеродержателем. Предлагаются накидные и поворотные (более удобные) ламподержатели.

«LST», Великобритания-Китай

Все изделия фирмы «LST» удовлетворяют национальным и международным стандартам безопасности VDE и имеют надлежащие сертификаты качества CE, РОСТЕСТ.

Ротор производится из термопластичной пластмассы РВТ (полибутелентерефталата) и обеспечивает долгосрочную тепловую стойкость до 140°С. Фиксация штырьков лампы предотвращает их искривление и обеспечивает хороший контакт.

«A.A.G. STUCCHI», Италия

Компания «A.A.G. STUCCHI» основана в 1944 году,имеет международные сертификаты ISO 9002,ISO 14001,ISO 9001 и является одним из крупнейших в мире производителей компонентов для светотехнической индустрии.

Степень защиты ламподержателей: IP 20. Номинальный ток и напряжение: 2 А — 250В.

«Vossloh Schwabe», Германия

Компания «Vossloh Schwabe» является мировым лидером по производству и продажам комплектующих для светотехники.

Особенностью патронов является большой ротор из полибутелентерефталата, характеризующийся термоустойчивостью. Для обеспечения хорошего контакта и предотвращения искривления штырьков цоколя лампы, ротор снабжен специальными штырьковыми опорами. Степень защиты: IP 20. Номинальная мощность: 2/250. Отверстия под винты М3.



Ламподержатели (патроны) для кольцевых люминесцентных ламп

Описание

«A.A.G. STUCCHI», Италия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальный ток и напряжение: 2 А — 250В.

«Vossloh Schwabe», Германия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальная мощность: 600W/600V.
Цоколь
лампы
Тип
лампы
КомплектацияКреплениеКодВидЧертежПроизводитель
G10qT-R9
кольцевая
без стартеро-
держателя
на автоматических
защелках
ST103/P«A. A.G. STUCCHI»
Стартеродержатели (патроны для стартера)
Описание
Патроны для стартера, используются при подключении люминесцентных ламп с электромагнитным дросселем и стартером.
«LST», Великобритания-Китай
Стартеродержатели изготовлены из негорючего поликарбоната, температура плавления — 130°С.
Посадочный
размер
КреплениеКодФотоЧертежПроизводитель
25 ммкрепление
на винт
LST 15. 917«LST»
Клипсы (держатели) для люминесцентных ламп
Описание
Держатели для люминесцентных ламп крепятся к опорной поверхности винтом (саморезом) или заклепкой. На одну лампу обычно используют 2 клипсы.
«LST», Великобритания-Китай
Крепежные клипсы изготовлены из хром-никелевой стали.
Тип (диаметр)
лампы
КодФотоЧертежПроизводитель
для лампы
Т5 (16 мм)
LST 17. 011«LST»
для лампы
Т8 (26 мм)
LST 15.011«LST»
Компактные люминесцентные энергосберегающие лампы
Компактные люминесцентные энергосберегающие лампы «ГЕЛЬВЕТИКА» («Гельветика-Трейдинг», Россия-КНР)
Описание
Люминесцентные лампы уже давно начали вытеснять обычные лампы накаливания по всему миру, поскольку обладают массой преимуществ. Однако, распространению препятствовало то, что обычные линейные люминесцентные лампы имеют довольно большую длину. Изогнув колбу такой лампы и разделив её на меньшие по размеру колбы, а также используя современные люминофоры, удалось создать компактную люминесцентную лампу (КЛЛ, CFL), которую также называют энергосберегающей лампой.
Компактные люминесцентные лампы сравнимы по размеру с обычными лампами накаливания и сохраняют все лучшие характеристики линейных люминесцентных ламп.
КЛЛ имеют встроенную систему ЭПРА (электронный пускорегулирующий аппарат, который также называют электронным балластом), используются как обычные лампы накаливания и не требуют никакого дополнительного оборудования.
Энергосберегающие лампы полностью безопасны, при применении по назначению и соблюдении правил эксплуатации.
Преимущества компактных люминесцентных ламп:
  • На 80% меньше потребляют электроэнергии, по сравнению с обычными лампами накаливания (при аналогичной яркости света), поэтому их называют энергосберегающими лампами. Денежные траты на электроэнергию сокращаются в 5 раз!
  • При равном потреблении энергии, компактная люминисцентная лампа дает в 5 раз больше света, чем обычная лампа накаливания. У ламп накаливания 85-90% электроэнергии превращается не в свет, а в тепло!
  • Служат в 8 раз дольше по сравнению с обычными лампами накаливания (при одинаковой светоотдаче).
  • Заметно снижаются затраты на обслуживание компактных люминесцентных ламп, особенно в случаях расположения источника света в местах с трудным доступом.
  • Компактные люминесцентные лампы очень слабо нагреваются, что позволяет использовать их в светильниках с ограничением уровня температуры.
  • КЛЛ могут работать в постоянном режиме в местах, где требуется освещение на протяжении всех суток (коридоры производственных помещений, аварийное, дежурное освещение и т.д.). Отсутствие частого «включения-выключения» только увеличивает срок службы энергосберегающих ламп.
  • КЛЛ отличает меньшая чувствительность к тряске и вибрациям, по сравнению с обычными лампами накаливания.
  • Энергосберегающие лампы зажигаются мгновенно, без жужжания и раздражающего мерцания, дают ровный свет, не слепящий глаза, что позволяет использовать их в открытых светильниках.
Применение компактных люминесцентных ламп:
Компактные люминесцентные лампы предназначены для эксплуатации в осветительных приборах жилых, офисных, коммерческих, административных и промышленных помещений, в декоративных осветительных установках.
Компактные люминесцентные лампы можно использовать в любом светильнике в качестве заменителя обычных ламп накаливания.
Не рекомендуется использование КЛЛ в открытых уличных светильниках, а также использование с регуляторами яркости (диммерами), электронными стартерами, реле времени и световыми датчиками.
Для обеспечения правильного температурного режима работы энергосберегающей лампы зазор между пластиковым корпусом цоколя лампы и плафоном должен быть не менее 15 мм.
КЛЛ нельзя выбрасывать в обычный мусорный контейнер. Лампы требуют специальной утилизации (отработавшую лампу можно сдать в районный ДЭЗ или РЭУ, или в магазин «IKEA»). Не следует разбирать или разбивать энергосберегающие лампы.
При извлечении из упаковки, монтаже и демонтаже рекомендуется держать лампу за пластиковое основание, а не за стеклянную часть.
Технические характеристики:
Температура эксплуатацииот -25°С до +40°С
Цветовая температура2700 К (теплый белый)
Класс энергосбереженияА
Питание220-240 В, 50/60Гц
Срок службы (мин. )8000 часов
при 10000 циклов «вкл.-выкл.»
Виды компактных люминесцентных ламп:
Большой выбор форм, размеров и мощностей компактных люминесцентных ламп позволяет использовать их в различных светильниках, способных украсить интерьер любого дома, магазина или офиса.
Компактные люминесцентные лампы предназначены для установки в обычные патроны. Цоколь лампы может иметь резьбу Е14 и Е27 диаметром 14 мм и 27 мм соответственно, что позволяет монтировать их в обычные патроны (E14 для патрона «миньон» и E27 для стандартного бытового патрона).
Выбор той или иной лампы зависит от необходимой мощности, размеров цоколя и лампы и эстетических предпочтений.
Серия «Spiral»
Популярные лампы в форме спирали, к которым уже давно привыкли потребители. Благодаря эстетичной форме и функциональным качествам этих ламп, они повсеместно вытесняют стандартные лампы накаливания. Интересная форма ламп гармонично дополняет бра и люстры с открытыми плафонами.Цоколь: Е14Мощность: 9, 13 Вт
Серия «3U»
Колба лампы состоит из трех U-образных люминесцентных трубок.Эти КЛЛ подходят для замены наиболее распространенных типов ламп накаливания в светильниках, люстрах, особенно в местах, где необходимо создать постоянное экономное освещение и высокий уровень светового комфорта. Используются в жилых, бытовых, общественных, административных и промышленных помещениях, а также на лестничных площадках для круглосуточного освещения.Цоколь: Е14, Е27Мощность: 7, 11, 15, 20 Вт
Серия «Candle»
Форма колбы этой лампы напоминает пламя свечи.Лампы предназначены для системы профессионального освещения гостиниц, офисов, магазинов, ресторанов, кафе, кинотеатров. Также подходят для декоративного освещения там, где лампы работают продолжительное время. Очень хорошо подходят для замены стандартных ламп накаливания в форме свечи (бра, люстры, светильники).Цоколь: Е14Мощность: 5 Вт
Серия «Standart»
КЛЛ с формой обычной лампы накаливания.Интенсивность и распределение света очень близки к аналогичным характеристикам матовых ламп накаливания. Лампы дают мягкий комфортный рассеяный свет. Предназначены для замены ламп накаливания в системах профессионального освещения (гостиницы, рестораны, магазины, офисы). С большим успехом используется в быту, особенно в светильниках, где лампа видна непосредственно.Цоколь: Е27Мощность: 11 Вт
Галогенные лампы
Галогенные лампы для прожекторов
Галогенные лампы используются в прожекторах внешней подсветки.

Галогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.



МощностьДлина, ммТип цоколяСветовой поток, ЛмСрок службы, ч.
100W78-80R7s12802000
150W78-80R7s23002000
300W114-118R7s50002000
500W114-118R7s95002000
1000W189.1R7s220002000



1000W
300W, 500W
150W
Металлогалогенные лампы
Металлогалогенные лампы для прожекторов
Металлогалогенные лампы используются в прожекторах внешней подсветки.

Металлогалогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.



МощностьДлина, ммТип цоколяСветовой поток, ЛмСрок службы, ч.
70W115R x 7S55006000
150W135R x 7S115002000
250W225E40205001200
400W281E40360001200



250W, 400W70W, 150W
Светодиодные лампы
Светодиодные лампы для шлейфов BELT-LIGHT (КНР)
Лампы с 4 и 5 LEDЛампы с 12 LED

Светодиодные лампы предназначены для декоративного освещения и для использования в шлейфе БЕЛТ-ЛАЙТ (BELT LIGHT).

Belt-Light — это монтажный шлейф с патронами для установки цветных лампочек. С помощью широкой световой гаммы лампочек можно создавать яркие динамичные панно большого формата, а в комплексе с контроллером — эффект «бегущие огни».

В шлейф можно устанавливать лампы накаливания или светодиодные лампы с цоколем Е27. Мощность лампы должна быть для пластикового шлейфа Belt-Light — не больше 10 Вт, для резинового шлейфа Belt-Light — не больше 15 Вт.



КодLED-12LED-G-45LED-G-45 4Led
Потребляемая мощность, Вт1.00.40.4
Количество светодиодов, шт.1254
Вид колбы лампы«грибок»шарикшарик
Материал колбы лампыпрозрачный бесцветный пластикбелый светорассеивающий пластикбелый и цветной
светорассеивающий пластик
Диаметр колбы, мм454545
ЦокольЕ27Е27Е27
Напряжение питания, В220220220
Срок службы (min), час.500005000050000
Цвета:желтый, синий, зеленыйбелый, красный, желтый,
синий, «Мульти» (RGB)
желтый, зеленый
Дополнительная информацияВнутренняя поверхность колбы лампы
имеет рельеф в виде капель, что
обеспечивает хорошее светорассеивание
и эстетичный внешний вид.
Лампы «Мульти» плавно меняют цвет,
проходя по всем цветам и оттенкам
RGB-круга.
Лампы могут иметь белую либо цветную
колбу. Цветная колба усиливает цвет и
яркость светодиодов.

Как установить светодиодные лампы G13 в люминесцентный светильник


Если хочешь сделать что-то хорошо, сделай это сам.
Фердинанд Порше

Сегодня мы с вами открываем новое направление нашего блога, и заложим первый «камень» в его фундамент. Раньше мы публиковали статьи на темы выбора ламп и разъяснения их характеристик, исторические заметки. С сегодняшнего дня ко всем вышеперечисленным темам добавятся еще и рубрика «Сделай сам».

Сегодня мы предлагаем тему, актуальную для многих: и для сферы ЖКХ, и для дачников, и для тех, кто выращивает рассаду. В наших с вами подъездах стоят длинные люминесцентные лампы, так называемые «лампы ЛБ», либо на 18, либо на 36 ватт. Под такими лампами кто-то выращивает рассаду на дачу, у кого-то на даче такие светильники. Во многих офисах светильники, в которых установлены такие же лампы. Лампы эти, как известно, не самые экономичные, да и не самые полезные для здоровья.Сегодня простым языком постараюсь рассказать, как их можно поменять на светодиодные лампы G13. Ну что, взлетаем?


Давайте начинать с азов, а значит, вспомним сначала принцип действия люминесцентной лампы, так как нам это сильно пригодится. Так, к люминесцентной лампе с двух сторон подводится электричество. Внутри лампы с каждой стороны стоит два катода, между двумя электрическими токами, в результате взаимодействия которого возникает ультрафиолетовое свечение.Проходя через люминофор, ультрафиолет преобразуется в видимый для глаза свет и окрашивается в цвет в зависимости от состава люминофора. Нужно заметить, что с каждой стороны ток как вводится, так и выводится из лампы. Светодиодная же лампа имеет вход и выход с разных сторон лампы, так как принцип действия другой. Как помним из истории светодиодной лампы, ток проходит в одном направлении, провоцируя формирование фотонов. Соответственно ток с одной стороны входит, с другой выходит.


Итак, теперь о конструкции светильника.В зависимости от типа пускорегулирующей аппаратуры, схема светильника разная. Так, например, в случае электронной ПРА (ЭПРА), патроны, которые вставлена ​​лампа, подключены непосредственно к самой ЭПРА, а в случае электромагнитной ПРА (ЭмПРА), между делем и патронами есть еще и стартеры. Зачем нужны ПРА? Он генерирует заряд повышенного напряжения в момент розжига лампы, так как для старта требуется выше обычного. Через несколько секунд после включения лампа заработает при нормальном напряжении.Светодиодная лампа работает напрямую от тока в сети, так как имеет в своей конструкции всю специальную электронику.

Теперь мы с вами подходим к самому важному. Как же все-таки поменять лампу в старом светильнике? Нам с вами нужно для начала убрать из светильников все стартеры и выкинуть ПРА, так что бы остались только патроны (штуки, которые вставляются лампы). Далее, так как на каждую лампу нужно два патрона, к одному подводим вход, к другому выходу.Это просто - берем клеммы для подключения проводов и соединяем два провода от патрона с одним проводом на вход, с другой стороны соединяем цоколь с выходом. В зависимости от количества ламп в светильнике, проделываем эту операцию нужное количество раз. Далее соединяем все провода с одной стороны и коммутируем их с входом, с другой стороны делаем то же самое с выходом. Подключаем напряжение, и светильник работает.

Теперь, как обычно, вывод. Сегодня мы находимся на многих местах, таких как подъезды и офисы, можно заменить освещение на светодиодное, не вкладывая огромное количество денег в навороченные светильники.К данному методу перехода светодиоды приходят чаще всего из-за экономии средств, хотя от одной хорошей знакомой я слышал фразу «Старый добрый растр» (растр - зеркальный рассеиватель в офисном люминесцентном светильнике), а значит нельзя отрицать что кому- то эти светильники очень нравятся!

До новых встреч.


Правильное подключение светодиодных светодиодных ламп Т8

1. Введение.

2. Двустороннее подключение.

3. Одностороннее подключение.

1. Если Вы приобрели светодиодные лампы Т8, мы искренне поздравляем Вас с этой выгодной покупкой, которая однозначно сократит Ваши затраты на электроэнергию. Если только собираетесь купить LED лампу Т8, в таком случае эта статья поможет Вам самостоятельно или с помощью электрика сделать замену люминесцентных ламп на LED в читать светильниках.

Итак, рассмотрим основные варианты подключения светодиодной лампы Т8 в светильнике.Для начала обозначим тот факт, что в нашему интернет-представителю Светодиодные лампы Т8 китайского и отечественного производства. Они имеют разные способы подключения. А именно, Светодиодные лампы Т8 китайского производства имеют двустороннее подключение, а лампы украинского производства LEDLIFE - одностороннее. Далее рассмотрим подробно каждый из указанных способов.

2. Двустороннее подключение присуще LED лампам Т8 китайского производства.Замена люминесцентных ламп Т8 на светодиодные аналоги происходит в следующий порядок:

1) Всегда перед началом работ отключаем напряжение питания электросети.

2) Извлекаем стартер и дроссель светильника.

3) Предусмотрительно исключаем контакт нулевого и фазного проводов во избежание возможного короткого замыкания.

4) Подсоединяем нулевой и фазный провод к контактам на торцевой части лампы. Один подключенный провод будет контактировать с использованием торцом лампы.


Соответственно для подключения нескольких светодиодов ламп Т8 в светильнике используем следующую схема:


Этот способ подключения так и называется двусторонним, т.к. подключение проводов (нулевого и фазного) происходит к пинам цоколя G13 с двух сторон.

3. Одностороннее подключение присуще лампам украинского производства (LEDLIFE).

Принципиальное отличие состоит в том, что нулевой и фазный провод подключаются к контактам только с одной стороны лампы. Сторона лампы куда нужно подключить провода обычно обозначена.


Купить светодиодную лампу Вы можете, оставив заявка прямо в интернет-магазине, или связавшись с нашими менеджерами по телефонам, указанным на сайте.

Как подключить светодиодную лампу T8 в светильник дневного света?

В наш век высоких технологий прогресс в сфере электрооборудования тоже не стоит на месте. Появляются новые приборы освещения, являющиеся безопасными, экономичными и компактными, причем без потерь в силе светового потока. Наиболее энергосберегающим и экологически чистым видом на сегодняшний день является светодиодное освещение.

Многие уже заменили лампочки накаливания и люминесцентные устройства на данный вид световых приборов.Остальные светильники, которые вполне пригодные для эксплуатации дневного света выбросить, установив светодиодные стоимость не мала. Как оказалось, есть варианты решения данной проблемы без особого ущерба для кошелька. Но для начала не мешает понять, стоит ли менять освещение или лучше оставить все как есть?

Преимущества светодиодных трубок

Осветительный прибор, который работает на основе люминесцентных ламп T8 с цоколем G13 более энергозатратен, т. к. присутствуют существенные потери, обусловленные электронным пускорегулирующим аппаратом, без которого такой световой прибор не зажечь. Ну а если подобный светильник старого образца, а вместо ЭПРА его работа обусловлена ​​наличием электромагнитного балласта, то энергопотребление возрастает на 20% от номинала, на новом свете.

В светодиодных трубках потерь нет по той причине, что такие вспомогательные устройства отсутствуют.

Светодиодная трубка T8 с цоколем G13

Также привлекает светодиод-потребителях отсутствие паров тяжелых металлов, таких как ртуть, что говорит об их безопасности.К же утилизируются они как обычные бытовые отходы, в отличие от люминесцентных.

Потребление энергии светодиодами значительно ниже, чем этот же параметр устройства дневного света. К примеру, одинаковая сила светового потока будет у ЛДС мощностью 18 Вт и LED-прибор на 10 Вт. А значит, и для бюджета такая замена будет выгодна. К тому же свет LED-светильников не имеет мерцания и по этой причине не утомляет зрение. Да и гудения, подобного тому, которое издают люминесцентные светильники, у них не наблюдается.

И еще одно преимущество, позволяющее экономить семейный бюджет - это долговечность светодиодов. Она составляет 50 тысяч часов, в то время как у люминесцентных ламп этот параметр будет равен лишь пяти-семи тысячам.

Какими бывают светодиодные лампы

Формы светодиодных ламп в магазинах электротехники представлены в широком ассортименте. Перед тем как начать модернизацию люминесцентного светильника, нужно определиться с силой светового потока, которая требуется в помещении.Необходимо понимать, что при одной и той же мощности этот параметр может быть. Более теплые тона имеют меньшую температуру цвета, а значит и световой поток их будет слабее, чем у холодных.

Что касается совпадения контактных штырьков, то таких проблем не существует. Абсолютно любой цоколь и размер люминесцентной или галогенной лампы, равно как и прибор с нитью накаливания, имеет аналог на основе кристаллов. А потому что подобрать подходящую светодиодную трубку проблем не составляет.Порой даже невозможно отличить лежащие рядом лампы, понять, какая из них является люминесцентной, а какая светодиодная (если ее стекло матовое).

Другой вопрос - подача питания на осветительный прибор. Ведь ЛЛ работает при помощи стартера и дросселя, которые светодиодам не нужны, т. к. для стабилизации напряжения в них используется драйвер.

Современные светодиодные осветительные приборы производятся со встроенным стабилизирующим устройством и не требуют включения в схему дополнительных устройств.Главное, что необходимо - это подать на них напряжение в 220 В.

Чтобы понять, как подключить такой источник света вместо люминесцентной трубки, нужно разобрать схему ее подключения в сеть.

Схема подключения светодиодных ламп T8 и люминесцентных ламп

Схема подключения светодиодных трубок

Схема подключения светодиодных ламп кардинально отличается от монтажа люминесцентных. На примере T8 с цоколем G13 можно понять, что фаза соединена только с одним контактом с одной стороны трубки, а ноль так же с одним штырьком, но с другой стороны.Питание подключается на любой из контактных штырей, т. к. внутри цоколя они закорочены.

Дело в том, что производители стараются сделать такие корпуса для светодиодных ламп, которые абсолютно идентичны люминесцентным, а потому двухштырьковый цоколь сохранен в точности.

Схема подключения люминесцентной лампы (с конденсатором и без)

Что же касается подключения ЛДС, то здесь схема сложнее. Питание на нее следующим следующим образом. Один из проводов (неважно, фаза или ноль) идет через дроссель на первый контакт одной из сторон ламп.Второй - напрямую к штырьку другой стороны. Оставшиеся два контакта (по одному с каждого конца светового прибора) подключаются на замыкание через стартер.

Таким образом, схемы подключения этих световых приборов получаются абсолютно разными, а значит, изменить схему люминесцентного светильника, адаптировав ее под светодиодный источник света.

Замена ламп дневного света на светодиодные

Главное правило при подобной работе - это отключить питание, подаваемое на светильник.В идеале - демонтировать его полностью. Необходимо помнить, что напряжение 220 вольт опасно для жизни.

Далее нужно отключить провода от дросселя и стартера. Если нет уверенности, что используемые трубки не пригодны в другом месте в будущем, то вспомогательные устройства ЛЛ не стоит полностью демонтировать. Это оставит возможность восстановления светильника до первоначального состояния.

Следующим этапом требуется собрать схему таким образом, чтобы прямая подача фазы пришлась на один из патронов (как уже упоминалось, контакт значения не имеет), а нулевой провод - на другой патрон.Таким образом, получится следующая схема:

Модернизация люминесцентного светильника

Теперь остается только аккуратно расположить провода внутри модернизированного светильника под светодиодную лампу T8, закрепить его на старом месте, подключить к сети, поставить светодиодные трубки на место люминесцентных и подать на него питание.

После подсоединения такой модернизированный осветительный прибор при хорошей протяжке всех контактов будет долго радовать чистотой света.К тому же он не потребует периодической ревизии, замены выходящих из строя дополнительных устройств. Все, что требуется, - это замена светодиодной лампы T8 (кстати, это происходит почти в 10 раз реже, чем замена ее люминесцентных аналогов), ну и, может быть, иногда смахнуть пыль…

Подключение светодиодных ламп Т8 вместо люминесцентных

Практически в каждом производственном помещении, во многих жилых квартирах сегодня можно встретить люминесцентное освещение. Они хорошо успели себя зарекомендовать.Однако, время не стоит на месте, многие заменяют люминесцентные светильники на более современные светодиодные аналоги. Для некоторых подобная замена представляет собой сложную задачу, вместо того, чтобы поменять лампочку, они полностью заменяют светильник. Подключение светодиодной лампы без светильника возможно.

Многие люминесцентные лампы корпус имеют Т8. Для упрощения большинства светодиодов выпускается в подобном корпусе. Отличной аппаратной особенностью светодиодных трубок является то, что для их работы не требуется пускорегулировочный.Все, что необходимо для работы диода, находится внутри него. Существует простая схема подключения светодиодной лампы.

Преимущества светодиодных ламп

Лампы дневного света потребляют большое количество электроэнергии. Происходит это из-за больших потерь. Также расход электроэнергии возрастает на 20-25%, если установлен старый образец аппарата, работающего на электромагнитом балласте.

В отличие от ЛДС светодиодным лампам не требуется стартер.Кроме этого светодиоды тяжелыми металлами, которые могут быть опасны для здоровья человека, не требуют специальных утилизации. Светильники на светодиодных трубках не гудят, не мерцают. Эти особенности положительно сказываются на физическом и психологическом здоровье человека. Также у светодиодных ламп более длительный срок службы, он составляет порядка 50 000 часов, в то время как у люминесцентных ламп этот показатель составляет около 6 000 часов.

Технические преимущества

Главным техническим преимуществом 220-вольтовой светодиодной лампы является грамотно продуманное отведение тепла.Данный эффект достигается благодаря, что основной радиатор лампы по всей длине трубки дублирует продольные пластины. Таким образом оборудование не перегревается, долго не выходит из строя. Однако, кроме основного радиатора есть еще одна точка, которая отводит тепло. Это особая двухсторонняя плата, изготовленная из стеклотекстолита повышенной плотности.

Особенности строения платы

Характерная особенность светодиодной лампы - не паяные контакты. Монтаж всех элементов производится посредством инновационных соединений с позолотой, которая призвана повысить надежность, увеличить срок эксплуатации.

Микросхемы, из которых выполнен драйвер, минимизируют габариты. Благодаря этой при установкеже платы можно обойтись без габаритных электролитических конденсаторов высокого вольтажа. Как результат, снижаются скачки до нуля, в том числе и в момент подачи, не наблюдаются электрические помехи, в целом улучшается работа светового прибора.

Плата имеет стабилизирующее устройство, которое смонтировано с применением широтно-импульсного модулятора. Он в свою очередь поддерживает нужное напряжение при разнице от 175В до 275В.Допустимая нагрузка на модулятор данного типа не превышает 35 Вт, даже при большой нагрузке не возрастает температура светового прибора.

Схема подключения

По сути схема подключения светодиодной лампы не сложная. Световые элементы, подключаемые к сети 220В с помощью диммера либо стабилизирующего трансформатора на 12В или 24В. При желании и наличии навыков можно самостоятельно собрать стабилизирующее устройство для подключения микросхем к электросети.Процесс непростой, требует длительного времени.

Если вы планируете использовать светодиодные лампы T8 G13 подключения в этом случае не потребует схема устройств. Все, что необходимо для их стабильной работы, включено в устройство, достаточно только подать напряжение в 220В на контакты.

При покупке светодиодной лампы первым делом нужно обратить внимание на упаковку. На ней должна быть необходима информация о силе светового потока, цветности, номинальном напряжении, о том, какие устройства требуются для подключения светодиодной лампы дневного света.

Подключение светодиодного фонаря

Получили широкое распространение фонари на основе светодиодных элементов. Небольшие фонарики, в том числе и налобные, в своей схеме содержат 3-20 диодов. Более мощные экземпляры, которые работают на аккумуляторах, имеют возможность подзарядки, могут содержать до 64 светодиодных элементов. Неоспоримым преимуществом кристаллов перед лампами накаливания является яркость при этой экономичности. В случае светодиодного фонаря расход батареи происходит до 20 медленнее, при том что световой поток сильнее.

Этот эффект обусловлен тем, что лампочки накаливания рассеивают световой поток вокруг себя, то есть значительная часть света уходит назад, теряется. В фонарях с лампами накаливания установлены отражатели, призванные уменьшить, а также направить луч. Однако основная проблема заключается в том, что световой элемент находится слишком близко к отражателю, тем самым загораживает часть света. Так, теряется порядка 30% света.

В отличие от ламп с нитью накаливания, светодиодные элементы светят строго вперед, тем самым не затрачивая силы на освещение пространства позади себя.В случае светодиодных фонарей также присутствует отражатель, но служит только для коррекции светового потока, а не для усиления. Схема подключения светодиодной лампы фонаря проста и вполне осуществима своими руками.

Выводы

На практике подключение светодиодной лампы - это несложный процесс, с которым справится каждый взрослый. Главное четко придерживаться инструкции, в случае необходимости к профессионалам. Купить светодиодные лампы, а также оригинальные светильники по доступной цене можно в интернет-магазине Салон Люстр.

Светодиодные лампы T8 GLOBAL LED и MAXUS LED - усовершенствованная альтернатива лампам дневного света

Энергосберегающие технологии все глубже проникают в нашу жизнь, самое время повернуть свои взоры к свету, а точнее - к освещению. И речь не только об освещении в наших с вами домах, ведь часть нашего времени мы проводим на работе. Именно на этот факт опиралась компания MAXUS IC , приступила к разработке серии светодиодных ламп Т8.

Создавая GLOBAL LED Т8 и MAXUS LED Т8, международная корпорация MAXUS IC поставила перед собой задачу дать каждому предприятию возможность перейти на энергосберегающее и безопасное светодиодное освещение и получить надежный светодиодный источник света для светильников типа Армстронг, ЛПО, ЛВО.Именно данные светильники использует большинство предприятий освещения офисов, торговых, производственных помещений, АЗС, мест общественного питания, медицинских и образовательных учреждений.

Светодиодные лампы GLOBAL LED Т8 и MAXUS LED Т8 - усовершенствованная, современная, экономичная, надежная и экологичная альтернатива лампам дневного света.

Лампы GLOBAL LED Т8 и MAXUS LED Т8 мощностью от 8Вт до 23Вт являются полной заменой по световому потоку люминесцентных ламп Т8 мощностью от 18 Вт до 58 Вт, в растровых и магистральных светильниках работающих под напряжением 220В.

Они способны экономить электроэнергию на 60% больше относительно люминесцентных ламп.

Наличие стандартных размеров светодиодных ламп (600, 900, 1200 и 1500 мм) позволяет комфортно перейти на светодиодное освещение, не требуя замены светильников.

Конструкция светодиодной лампы Т8 обеспечивает большой угол рассеивания, благодаря чему часть света попадает на отражатель светильника и формирует КСС максимально приближенную к КСС светильника.
Это максимально равномерное освещение помещения.

распределение света в пространстве лампы T8

Светодиодные лампы GLOBAL LED Т8 и MAXUS LED Т8 не содержат паров ртути. Благодаря этому они абсолютно безопасны и не требуют потребителя специальной утилизации. Лампы GLOBAL LED Т8 и MAXUS LED Т8 обеспечивают равномерный свет без пульсации и мерцания.

Светодиодная продукция GLOBAL LED Т8 и MAXUS LED Т8 отличается умеренной ценой при параметрах надежности и долговечности и ориентирована на прагматичных потребителей, предпочитающих приобретать качественные товары, не переплачивая за дополнительные опции.

Схема подключения GLOBAL LED Т8 и MAXUS LED Т8

Для подключения лампы Т8 необходимо подать напряжение сети на контакты цоколя с надписью «Пидключати с цього краю». Контакты цоколя с обратной стороны лампы являются неактивными.

подключение светодиодной LED лампы Т8

Ниже представлены две схемы подключения светодиодных ламп Т8 :

Схема 1, подключение светодиодной светодиодной лампы Т8

Схема 2, подключение светодиодной светодиодной лампы Т8

Чтобы задать интересующие Вас вопросы, пожалуйста, свяжитесь с менеджером Call-центра Посвящается Вас способом.

Телефоны:

  • Общенациональный: (0-800) 50-34-56
  • Киев: (044) 384-40-99
  • Харьков: (057) 729-81-17
  • МТС: (050) 589-99-77
  • Киевстар: (067) 589-99-77
  • Жизнь: (063) 589-99-77
  • Skype (голосовая связь): maxus-ukraine

Электронная почта: [email protected] com.ua

Call-центр работает с 9:00 до 18:00, по будням.

Светодиодные лампы T8 G13 (т8)

    Новодворский 9255 T8 22W 3000K G13

    срок доставки 1 день

    462 грн.

    Добавить в корзину

    Новодворский 9253 T8 11W 3000K G13

    срок доставки 1 день

    351 грн.

    Добавить в корзину

    Eglo 11743 T8 18 Вт 3000K G13

    срок доставки 1 день

    243 грн.

    Добавить в корзину

    Horoz Electric 002-001-0018-021 T8 18W 6400K G13 Светодиодная трубка

    срок доставки 2 дня

    68 грн.

    Добавить в корзину

    Horoz Electric 002-001-0009-014 T8 9W 6400K G13 Светодиодная трубка

    срок доставки 2 дня

    56 грн.

    Добавить в корзину

    Horoz Electric 002-001-0024-013 T8 24W 6400K G13 Светодиодная трубка

    срок доставки 2 дня

    140 грн.

    Добавить в корзину

    Horoz Electric 002-003-0018-010 T8 18W 6400K G13 Светодиодная трубка

    срок доставки 2 дня

    88 грн.

    Добавить в корзину

    Horoz Electric 002-003-0009-010 T8 9W 6400K G13 Светодиодная трубка

    срок доставки 2 дня

    77 грн.

    Добавить в корзину

    Osram 4058075817814 T8 8W 4000K G13 ST8

    срок доставки 2 дня

    74 грн.

    Добавить в корзину

    Osram 4058075377509 T8 9 Вт 6500K G13 ST8

    срок доставки 2 дня

    74 грн.

    Добавить в корзину

    Osram 4058075817838 T8 8 Вт 6500K G13 ST8

    срок доставки 2 дня

    74 грн.

    Добавить в корзину

    Osram 4058075377486 T8 9 Вт 4000K G13 ST8

    срок доставки 2 дня

    74 грн.

    Добавить в корзину

    Osram 4058075817951 T8 8W 6500K G13 ST8

    срок доставки 2 дня

    80 грн.

    Добавить в корзину

    Osram 4058075817937 T8 8W 4000K G13 ST8

    срок доставки 2 дня

    80 грн.

    Добавить в корзину

    Osram 4058075377561 T8 18 Вт 6500K G13 ST8

    срок доставки 2 дня

    100 грн.

    Добавить в корзину

    Osram 4058075377547 T8 18 Вт 4000K G13 ST8

    срок доставки 2 дня

    100 грн.

    Добавить в корзину

    Osram 4058075817876 T8 16 Вт 6500K G13 ST8

    срок доставки 2 дня

    100 грн.

    Добавить в корзину

    Osram 4058075817852 T8 16 Вт 4000K G13 ST8

    срок доставки 2 дня

    100 грн.

    Добавить в корзину

    Osram 4058075817913 T8 20 Вт 6500K G13 ST8

    срок доставки 2 дня

    154 грн.

    Добавить в корзину

    Osram 4058075818019 T8 20 Вт 4000K G13 ST8

    срок доставки 2 дня

    154 грн.

    Добавить в корзину

    Osram 4058075817890 T8 20 Вт 4000K G13 ST8

    срок доставки 2 дня

    154 грн.

    Добавить в корзину

    Philips 92

    84508 T8 16 Вт 4000K G13 LEDtube

    срок доставки 2 дня

    137 грн.

    Добавить в корзину

    Philips 92

    84708 T8 8 Вт 4000K G13 Essential LEDtube

    срок доставки 2 дня

    107 грн.

    Добавить в корзину

    Philips 92

    84567 T8 16W 4000K G13 Ecofit LEDtube

    срок доставки 2 дня

    106 грн.

    Добавить в корзину

    Philips 92

    84538 T8 16 Вт 4000K G13 LEDtube

    срок доставки 2 дня

    106 грн.

    Добавить в корзину

    Philips 92

    84767 T8 8W 4000K G13 Ecofit LEDtube

    срок доставки 2 дня

    78 грн.

    Добавить в корзину

    Евролампа LED-T8-9W / 4000 (скло) T8 9W 4000K G13

    срок доставки 2 дня

    80 грн.

    Добавить в корзину

    Евролампа LED-T8-9W / 6500 (скло) T8 9W 6500K G13

    срок доставки 2 дня

    80 грн.

    Добавить в корзину

    Eurolamp LED-T8-18W / 4000 (nano) T8 18W 4000K G13

    срок доставки 2 дня

    220 грн.

    Добавить в корзину

    Eurolamp LED-T8-18W / 6500 (nano) T8 18W 6500K G13

    срок доставки 2 дня

    220 грн.

    Добавить в корзину

    Евролампа LED-T8-18W / 4000 (скло) T8 18W 4000K G13

    срок доставки 2 дня

    113 грн.

    Добавить в корзину

    Евролампа LED-T8-18W / 6500 (скло) T8 18W 6500K G13

    срок доставки 2 дня

    113 грн.

    Добавить в корзину

    Eurolamp LED-T8-9W / 4000 (nano) T8 9W 4000K G13

    срок доставки 2 дня

    137 грн.

    Добавить в корзину

    Eurolamp LED-T8-9W / 6500 (nano) T8 9W 6500K G13

    срок доставки 2 дня

    137 грн.

    Добавить в корзину

    Евролампа LED-T8-24W / 4000 (nano) T8 24W 4000K G13

    срок доставки 2 дня

    300 грн.

    Добавить в корзину

    Евролампа LED-T8-24W / 6500 (nano) T8 24W 6500K G13

    срок доставки 2 дня

    300 грн.

    Добавить в корзину

  • Светодиодная лампа g13 - особенности выбора и характеристики

    Современные условия таковы, что каждый покупатель во время покупки хочет получить качественное и при этом дешёвое устройство для освещения своего участка, квартиры, дома и прочего.Всё это стало возможным благодаря появлению на рынке осветительных приборов, такие технологии, как светодиодная.

    Именно такие светильники перевернули стали представление о и экономии энергии, молниеносно лидерами в данной области и заняли очень широкую нишу в области освещения и подсветки для любых целей. Широкий ассортимент различных приборов позволяет подобрать именно такой источник света, который соответствует всем вашим потребностям.

    Область использования ламп с цоколем g13

    Лампы т8 с цоколем g13 обладают трубкообразной формой, что даёт возможность установить их в различных потолочные панели для освещения офисов, промышленных помещений, концертных заловдоров и прочего. На большой популярностью такие устройства используются именно в освещении офисных помещений, рабочих мест и столов.

    Высокая степень экономии электрической энергии, в совокупности с отличными показателями качества и яркости больших делают их отличным примером для освещения помещений, где есть высокая потребность в насыщенном и качественном освещении, которое не подведёт в самый неподходящий момент.

    Применение: освещение промышленных и коммерческих помещений, супермаркетов, универмагов, гаражей, подвалов, складов и т.п.

    Принцип работы светодиодных лампочек т8 с цоколем g13 очень схож на работу светодиодных лент, которые в принципе и присутствуют в их конструкции. Светодиодная лента подключена к специальной системе со светильником g13, и заключена в стеклянный или пластиковый конус, который служит оболочкой. Таким образом, и получается лампочка т8 с цоколем g13.

    Разновидности изделия

    Особых разновидностей у лампы т8 с цоколем g13 нету, она может лишь отличаться своими размерами, мощностью и излучаемым светом. Из размеров, в конструкции изменяется только длина, что позволяет установить лампу т8 с цоколем g13 в различных устройствах, предназначенных именно под такой свет.

    Обращайте выбор при на стекло: матовое будет хорошо рассеивать, прозрачное яркий свет

    Мощность может колеблется в довольно широком диапазоне, чтобы у вас была возможность комбинировать светильники, разделять помещение на зоны по уровню освещения и подбирать суммарную мощность ламп в одном более точно.Начальная номинальная мощность одной лампы составляет девять ватт, и может доходить практически до безграничности, обычно следующая мощность кратна первой и составляет восемнадцать и тридцать шесть ватт.

    Лампы типа цоколем G13 имеют размер 600 мм, 1200 мм и 1500 мм. Так же они бывают с поворотным и не поворотным цоколем.

    Температура излучаемого света также может быть, как стандартная, тогда линейна лампа излучает яркий белый свет, так и меньше, когда лампочка начинает выдавать более тусклый свет.Второй вариант более экономичен и отлично подходит для освещения подсобных помещений, коридоров, лифтов и прочих малоиспользуемых участков офисных зданий.

    На что обратить внимание приборе

    Так как стоимость лампочек т8 с цоколем g13 относительно высокая, то и покупать абы что не особо то и хочется, да и вовсе не разумно подходить к такому ответственному выбору без должной подготовки. Первым делом вам необходимо получить чёткую и ясную картину о том, на какие обращать первостепенное внимание, а какие особенности можно и упустить.

    Мы поможем вам и выделим именно самые основные технические характеристики лампочек t8 с цоколем g13, на которые вы должны опираться:

    Номинальная мощность

    Номинальная мощность всей конструкции. То есть, вам необходимо знать показатель кратною мощности всех встроенных на ленте светодиодов, так как от этого будет зависеть количество излучаемого света.

    Чтобы выбрать по мощности лампочку, указывается, какой эквивалентной мощности лампы накаливания соответствует соответствующая светодиодная лампочка.

    Не следует покупать слишком мощную лампу, так как толку от этого никакого не будет, а вы только переплатите лишние деньги за само устройство и будете затрачивать лишние средства на электричество для слишком мощного прибора.

    Совместимость со светильником

    Совместимость именно с тем прибором, в который вы хотите установить лампу. Если вы хотите подключить устройство т8 с цоколем g13 к потолочной встроенной линейной лампе типа «Армстронг», тогда следует подбирать её именно под такой прибор.

    Коэффициент пульсации

    Коэффициент пульсации излучаемого света. Этот очень важный критерий, особенно для помещений где проводится очень много разнообразной работы.

    Более высокие температуры по шкале Кельвина (3600-5500 К), считаются прохладными и более низкие цветовые температуры (2700-3000 К), считаются теплыми.

    этот показатель стремится к нулю, тогда работать при таком освещении становится максимально комфортно, глаза перестают уставать от долгой и кропотливой работы, а отдых проходит более плавно и качественно.

    Температура светового потока

    Температура светового потока, который издаёт лампочка t8 с цоколем g13. Она должна быть на таком уровне, чтобы линейная лампа издавала строго белый, максимально натуральный свет. При таком освещении работать значительно проще и приятней.

    Выбираем подходящего производителя

    На сегодняшний день разнообразие производителей невероятно широкое и сходу выбрать подходящего для вас не получится. Следует немного изучить рынок светодиодных приспособлений и постараться понять и для себя явных фаворитов в этой области.

    Наиболее популярными и качественными изготовителями светодиодных лампочек t8 с цоколем g13 являются MAXUS, Philips, ECOLED и LUMEN . Они успели зарекомендовать себя и оказывать их продукцию поистине качественная и заслуживает внимания.

    Цена: Купить дорогой или дешевый

    Если поставить вопрос со стороны устройства цены, то при грубом разделении можно дорогие брендовые приборы и дешёвые, от малоизвестных производителей.Точно сказать, стоит ли вам покупать дорогой прибор или сэкономить и купить дешёвый нельзя. В этом вопросе всё зависит только от вас и ваших финансовых возможностей, ну и, конечно же, по большему счету от потребности в освещении.

    Освещение: Качество диодов и максимальный свет

    Если вы хотите получить максимально качественный свет, чтобы он был стабильным и не плохо, то лучше потратьте большую сумму и купите брендовый источник света. Из-за того, чтобы топовые производители применяют самые современные технологии и дорогие материалы, их продукция полностью соответствует по качеству предъявленной цене.

    Цена ламп с алюминиевым радиатором выше, чем у обычных в два раза. Однако яркость света и более долгий срок затмевают факт дороговизны. Цена оправдана качеством.

    Дешёвые осветители, вы рискуете попасть на серьёзный брак, низкое качество, которое может сказать сразу не, а по истечении установленного срока использования. То есть, после года эксплуатации лампочка изначально яркий и насыщенный световой поток.

    Бренд: Купить бюджетный или брендовый товар

    Так что решите для себя что вам важнее, высокое качество на протяжении всего срока эксплуатации, или плавно затухающая лампочка, которая как свеча, постепенно будет издавать всё меньшее и меньшее количество света. Если такое ухудшение для вас не слишком критично, тогда конечно же, лучше сэкономить и получить более бюджетный вариант.

    Стоит отметить, стоимость брендового источника света t8 с цоколем g13 будет в десяти-двенадцати, более бюджетные варианты обойдутся вам вполовину дешевле.

    Советы и рекомендации

    Офисное освещение нуждается в качественном и насыщенном свете.

    Приобретая такое устройство, которое необходимо обращать ваше внимание, именно номинальная мощность прибора, коэффициент пульсации светового потока, совместимость с осветительным прибором, температура и цвет светового пучка, излучает лампочка t8 с цоколем g13.

    Подобрав устройство следуя этим важным критерием, вы гарантированно получите надёжное и долговечное освещение, которое даст вам возможность ещё и сэкономить. Также точно определите, что вам важно продолжительно качество или дешевизна освещения, чего подбирайте бренд той ценовой категории, которая будет приемлемой для вас и соответствует полностью всем требованиям.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
