Как подключить выключатель с регулятором яркости (фото, схема)

Выключатель с регулятором яркости света является удобным приспособлением, позволяющим проводить плавную регулировку силы свечения осветительных приборов. Могут применяться как для газоразрядных, так и при использовании более привычных ламп накаливания. Выбирая такое устройство, нужно учитывать тип источника, а также уровень напряжения в сети.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

  • Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

  • Светорегуляторы, устанавливаемые в монтажную коробку,

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

  • Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Способы управления

Управление световым потоком может осуществляться кнопками, а также поворотными ручками. А современные модели оснащены сенсорным или дистанционным управлением.

Виды

  • Нажимно-поворотного типа,

Включение-выключение лампы происходит нажатием ручки регулятора, а вращение ее регулирует уровень яркости.

  • Поворотные выключатели,

Управление совершается легким поворотом ручки, регулирующей степень освещения помещения.

  • Клавишные светорегуляторы,

Внешне ничем не отличаются от стандартных выключателей света. Одна кнопка производит включение-выключение лампы, другая регулирует уровень яркости.

  • Сенсорные регуляторы,

Наиболее продвинутый и современный тип устройств. Отсутствие вращающихся деталей и кнопок делает устройства более надежными и долговечными. Оснащены, как правило, двумя сенсорами. Первый отвечает за включение и выключение освещения, второй сенсор ступенчато регулирует яркость.

  • Светорегуляторы с дистанционным управлением.

Очень популярный тип регулируемых выключателей благодаря удобному использованию. Кроме дистанционной, могут быть оснащены ручной регулировкой.

Светорегуляторы для разных видов ламп

Поскольку сейчас имеется множество ламп, различных по типу света и уровню напряжения, к ним применяются разные диммеры.

  • Светорегуляторы для накаливающих и галогенных ламп стандартного напряжения,

Здесь подходят практически все диммеры. Необходимо помнить, что при уменьшении напряжения меняется цветовая температура излучаемого света. Приобретая красноватый оттенок, свет при малом вольтаже будет неприятным и вредным для глаз.

  • Регуляторы для галогенных ламп низкого напряжения,

Регулирование галогенного источника с диапазоном напряжений 12-24В предусматривает наличие трансформатора для понижения напряжения, маркированного символами RL. Если установлен электронный трансформатор, нужен диммер, имеющий маркировку С.

Регулирующие приспособления, рассчитанные на низковольтные лампы, оснащены механизмом плавного отключения и включения света. Эксплуатационный срок таких устройств может существенно сокращаться из-за резких перепадов напряжения.

  • Светорегуляторы для высоковольтных электрических цепей,

Подобные выключатели с регулировкой часто используют для управления яркости освещения театров. Учитывая большую мощность потребления энергии, нужно устанавливать диммеры, устойчивые к большим нагрузкам.

  • Диммеры, рассчитанные на люминесцентные источники,

С регулированием у такого типа освещения возникают некоторые трудности, поскольку стандартный метод понижения напряжения здесь не действует. Поэтому конструкция таких приспособлений предусматривает наличие специального пускового устройства. Оно преобразовывает подающуюся частоту в диапазон от 20 до 50 кГц. Изменение частоты определяет значение силы тока, текущего по цепи освещения. При этом меняется и уровень яркости.

  • Светорегуляторы для светодиодных световых источников.

Плавное регулирование яркости светодиодных источников осуществляется путем применения широтно-импульсной модуляции. Длительность импульсов тока, подаваемых на светодиод с оптимальной амплитудой, изменяется, тем самым изменяя уровень силы светового потока. Благодаря высокой частоте импульсов, достигающей 0,3 МГц, исключена возможность мерцания ламп.

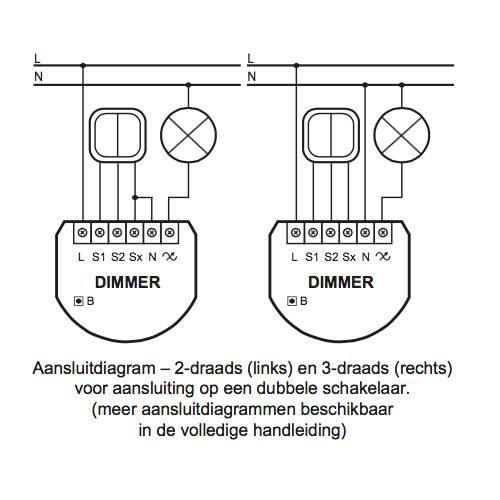

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

  • приспособление подключается к цепи последовательно к нагрузке,
  • можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
  • диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.

принцип работы выключателей с регулятором яркости света, как подключить регулятор освещения

Все большую популярность приобретают выключатели с регулятором яркости освещения. Эти устройства предназначены для регулирования напряжения потребителя в диапазоне ОТ 0 до 100 процентов от номинального значения. Сейчас они все чаще используются вместо классических выключателей для плавного изменения яркости светового потока.

  • Область применения
  • Классификация диммеров
  • Особенности конструкции
  • Принцип работы
  • Преимущества и недостатки регуляторов света

Область применения

Чаще всего данные устройства используются с целью регулирования яркости свечения галогеновых лампочек и классических ламп накаливания. Причем в первом случае есть один нюанс применения выключателя диммер — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно либо использовать готовое решение.

Также необходимо помнить, что выпускаются специальные выключатели, регулирующие яркость света светодиодных и люминесцентных ламп. Дело в том, что в их конструкции присутствует один важный элемент — электронный пускатель. Благодаря применению регуляторов освещения вместо обычных выключателей, можно плавно менять интенсивность светового потока от минимальных значений до максимальных.

Это не только удобно, но также позволяет отказаться от использования многокнопочных выключателей для управления люстрами с несколькими лампочками. Аналогичным образом обстоят дела и со сложными осветительными устройствами, оснащенными собственными регуляторами — значительно дешевле приобрести диммер и подключить к нему люстру.

Классификация диммеров

Сегодня в продаже можно найти три основных типа моноблочных регулируемых выключателей света:

  • Устройства, оснащенные механическим регулятором, изготовленным в форме диска — их конструкция является весьма простой, что положительно отражается и на стоимости. Они могут иметь нажимной либо поворотный механизм включения.
  • Диммеры с кнопочной регулировкой — имеют более сложную конструкцию, но при этом расширяется функционал, например, управление может осуществляться посредством пульта ДУ.
  • Сенсорные устройства — наиболее дорогие диммеры с максимально широкими функциональными возможностями.

В продаже можно найти не только моноблочные выключатели с регулятором яркости, но и устройства, имеющие модульную конструкцию. Управление такими светорегуляторами осуществляется с помощью клавишного выключателя либо выносной кнопки. Они практически не используются в жилых помещениях. Выбирая диммер, необходимо обратить внимание на мощность устройства. Этот показатель должен превышать суммарную мощность всех потребителей, подключенных к выключателю.

Несколько слов следует сказать о дополнительном функционале диммеров:

  • Возможность создания эффекта присутствия.
  • Несколько режимов затемнения, в том числе и мигание света.
  • Автоматическое включение и отключение.
  • Дистанционное или голосовое управление.

Особенности конструкции

Это достаточно сложное устройство, если сравнивать с классическими выключателями. Основным элементом конструкции является электрическая схема, задача которой заключается в снижении напряжения до необходимого показателя для питания диммера. Чтобы обеспечить надежную и бесперебойную работу данной схемы, производители используют несколько типов защиты, например, от перепадов напряжения в сети и перегрева.

Основной элемент схемы — двунаправленный триодный тиристор. Это электронный переключатель, управляющий коротким импульсом. Для подачи сигнала на открытие-закрытие тиристора используется конденсатор с определенной емкостью. Во время прохождения первой волны напряжения питания он накапливает заряд, после чего отдает его тиристору.

Принцип работы

Все современные регуляторы света не являются потребителями электрической энергии — в этом заключается их основное отличие от первых моделей. Более ранние аналоги работали в соответствии со схемой емкостного либо активного делителя напряжения. По сути, они представляли собой автотрансформаторы или реостаты, подключенные последовательно с основным потребителем энергии.

В каждой из рассмотренных ситуаций, производство и использование регуляторов света было весьма затратным. Например, если применялся реостат, то это увеличивало массу всего устройства, а также приводило к сильному нагреву. В результате производителям приходилось искать способы эффективного теплоотвода, а это сказывалось на стоимости диммера. Автотрансформатор, хотя и не является активным потребителем энергии, обладает большими габаритами.

В современных регуляторах мощности светового потока используется специальная электронная схема, позволяющая подать питание на осветительное устройство, «срезая» заднюю и переднюю части полуволны напряжения. Этот принцип работы диммеров получил название «регулирование фазы с отсеканием заднего и переднего фронтов». В соответствии с режимом работы, определяемого временем срабатывания (этот показатель составляет 0−9 мс), удается добиться плавной регулировки потребляемой мощности.

Преимущества и недостатки регуляторов света

Среди положительных свойств всех устройств этого типа стоит отметить:

  • Плавное изменение яркости света.
  • Напряжение на потребителе уменьшается без рассеивания мощности, что приводит к экономии электрической энергии.
  • Благодаря работе при сниженном напряжении увеличивается срок эксплуатации лампочек.
  • Диммеры в определенной степени способны защитить потребитель электроэнергии от перепадов напряжения в сети
    .
  • Устраняется резкое повышение показателя силы тока при включении лампочки.

Однако у светорегуляторов есть и несколько недостатков:

  • Более высокая стоимость в сравнении с классическими выключателями.
  • Кривая питающего напряжения несколько искажается, но это не сильно влияет на результат работы ламп накаливания.
  • В случае замены диммером многокнопочных выключателей могут возникнуть сложности с приобретением соответствующего устройства. Это связано со стоимостью двойных моделей светорегуляторов или необходимостью оборудования новых точек для монтажа устройств.

Если речь идет о подключении одинарного светорегулятора, то проблем возникнуть не должно.

Во время монтажа такого устройства нет необходимости вносить изменения в схему электропроводки квартиры. Если человек хотя бы раз менял выключатель, то сможет легко подключить и регулятор света, ведь маркировка всех выводов не отличается.

Как подключить диммер за 10 шагов

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Если у вас есть светильник с несколькими лампочками, люстра или потолочный светильник, не всегда возможно пойти по пути умных ламп, чтобы иметь возможность контролировать их яркость, а иногда и цвет — будь то из-за отсутствия совместимости. , или стоимость. Так было со мной в моей гостиной, где я нашел самые совершенные светильники — но была загвоздка, они требовали 6 лампочек на светильник.

Для человека, чей дом наполнен умными гаджетами — пылесосами, газонокосилками, фонарями, колонками, телевизором и т. д., покупка 12 умных лампочек только для одной комнаты не кажется экономичным вариантом. 12 стандартных светодиодных лампочек также излучают МНОГО света, фактически ослепляя!

  • Найдите свой любимый идеи освещения гостиной .

Чтобы исправить это, я решил заменить переключатель на диммер. Простой сделай сам, который сэкономит мне более ста фунтов по сравнению с покупкой умных лампочек. Полное раскрытие, я не электрик и не имею никакой квалификации в области электротехники, все знания были получены в результате исследований, проб и ошибок, и я надеюсь передать эти знания вам, чтобы вы тоже могли попробовать что-то для себя.

Уведомление о безопасности

Самое важное, на что следует обратить внимание: ВСЕГДА выключайте электропитание в блоке предохранителей, прежде чем прикасаться к проводке, осветительным приборам или их выключателям.

Подключив все светильники в моем доме, я знал, что подключить выключатель будет не намного сложнее, особенно если это многофункциональный выключатель или несколько выключателей для одних и тех же источников света. Ключ в том, чтобы убедиться, что вы знаете, какие провода куда идут, поэтому сфотографируйте текущую установку проводов и пометьте каждый провод небольшим количеством малярной ленты и ручкой, чтобы сделать процесс намного проще для вас.

Что вам понадобится для этой задачи:

  • Маленькая плоская отвертка для ослабления и затягивания зажимов проводов
  • Большая отвертка для снятия и крепления фитингов к стене заглушки для винтов
  • Бесконтактный детектор напряжения переменного тока — доступен на Amazon (открывается в новой вкладке)
  • Инструмент для зачистки проводов (не всегда необходим)
  • Малярная лента и ручка для маркировки проводов для удобства
  • Ваш телефон для фотографирования установка (или вы можете нарисовать это)
  • Лампы с регулируемой яркостью доступны на Amazon (открывается в новой вкладке)

(Изображение предоставлено Жасмин Герни)

Как подключить диммер?

Меняете ли вы новый блестящий светильник, переключаетесь со стандартного выключателя на диммер, соединяете две лампочки в один выключатель или делите две лампочки на отдельные выключатели, процесс, по сути, один и тот же. При условии, что вы скопируете существующую рабочую схему и пометите провода перед отсоединением, у вас не будет права на ошибку!

Конечно, здесь есть еще одно предупреждение о безопасности: выключите предохранитель, прежде чем прикасаться к какой-либо электрике, но также, если вы ошибетесь, увидите искры или просто не хотите пробовать сами, лезьте в профессиональный электрик в помощь.

1. Отключите питание на главном распределительном щите

Выключите световое кольцо на главном распределительном щите/блоке предохранителей и убедитесь, что они выключены, включив и выключив переключатель.

(Изображение предоставлено Жасмин Герни)

2. Снимите крышки с винтов

С помощью скотча или липкой ленты снимите декоративные крышки с винтов с существующего фитинга, открутите два винта с помощью отвертки большего размера и осторожно отсоедините фурнитуру от стены. Если вы не сняли этот фитинг при декорировании, вам может понадобиться надрезать краску по краю фитинга лезвием Stanley, чтобы фитинг не поднимал краску.

(Изображение предоставлено Жасмин Герни)

3. Дважды проверьте, обесточены ли провода

С помощью детектора напряжения трижды проверьте, обесточены ли провода. Если они все еще есть, вернитесь к блоку предохранителей и отключите основное питание (все!), чтобы быть в безопасности. Вы же не хотите, чтобы вас бросило через всю комнату, коснувшись 240 вольт!

(Изображение предоставлено Jasmine Gurney)

4. Начертите схему установки проводов

Сделайте снимок или нарисуйте схему текущей установки проводов. У вас будет 2-жильный кабель (или несколько) от стены с желтым и зеленым (земляным) проводом, заземленным внутри настенной коробки, коричневым (под напряжением) проводом, идущим к выключателю, и синим (нейтральным) проводом. Это подключение выключателя к блоку предохранителей.

Также будет еще один коричневый провод или синий провод с коричневой муфтой, выходящий из выключателя в стену. Это «переключаемый под напряжением» провод, соединяющий свет с выключателем. Если вы живете в старом доме, провода могут быть черными и красными, красный означает «активный», а черный — «нейтральный».

Провод под напряжением подает питание на коммутатор. Нейтральный провод подает питание на свет, а переключатель находится на проводе под напряжением, чтобы замыкать/разрывать цепь. Если ваша установка отличается от стандартной 2-проводной системы, это может быть 3-проводная система освещения, которая обычно включает в себя дополнительный нейтральный провод, который идет к свету через соединительную колодку, как показано на плохо нарисованной схеме ниже.

(Изображение предоставлено Jasmine Gurney)

5. Идентифицируйте и пометьте свои провода

Вы заметите, что коричневые провода от стены идут в COM-порт на существующем коммутаторе, а синий с коричневым рукавом подключен к сети. провод будет идти в пронумерованные порты L. (Чтобы сделать ситуацию еще более запутанной, переключаемые провода под напряжением иногда могут быть полностью коричневыми. ) У вас также может быть отдельный провод, соединяющий два переключателя через COM-порт на фитинге с несколькими переключателями для подключения цепи. Для меня провод был слишком коротким, поэтому мне пришлось обрезать запасной провод, чтобы он проходил между COM-портами.

Ваш новый светильник должен поставляться с инструкцией, которая поможет вам определить, какие провода куда идут. Используя клейкую ленту и ручку, пометьте, какие провода входят в какой порт, прежде чем отсоединять их. Это может быть очень запутанным, когда вокруг есть более одного переключателя и много коричневых проводов!

6. Отсоедините провода от фитинга переключателя

С помощью небольшой плоской отвертки ослабьте винты, зажимающие провода, освобождая их от фитинга переключателя.

(Изображение предоставлено Jasmine Gurney)

7. Повторно подключите новый переключатель

Используя вашу схему/фото, пришло время повторно подключить новый переключатель, при необходимости зачистив провод, чтобы обеспечить лучший контакт в порта или если медные провода повреждены или обжаты. В приведенной выше настройке вы заметите, что COM-порты помечены волнистой линией со стрелкой, проходящей через нее, но именно сюда входят живые провода от электрической цепи.

Опять же, коммутируемые живые идут в порты L. Вышеупомянутый переключатель представляет собой двойной осветительный прибор, то есть он управляет двумя источниками света, отсюда и куча проводов под напряжением.

Если у вас есть один переключатель, который управляет несколькими источниками света (а не несколько переключателей, каждый из которых управляет одним источником света), вам нужно будет использовать порты L2, которые будут управлять вторым светом с помощью того же переключателя.

8. Установите уровень яркости

Ваш диммер также будет иметь винт регулировки уровня яркости, чтобы регулировать, насколько тусклым (минимальное затемнение) или ярким (максимальная яркость) освещение должно быть при повороте диска. Установите для этого любой параметр, который вам нравится. Немного потяните за каждый из проводов, чтобы убедиться, что они не могут легко отсоединиться.

9. Добавьте лампочки с регулируемой яркостью и проверьте проводку.

Добавьте лампочки с регулируемой яркостью к светильнику, затем пришло время проверить проводку. Идите и снова включите предохранитель и вернитесь к выключателю. Не касаясь ни одного из проводов, включите переключатель на передней панели, отрегулируйте яркость и убедитесь, что все в порядке. Это нормально, когда устройство тихо гудит при регулировке яркости, однако, если гудение или жужжание слишком громкое или слышен треск, вам нужно снова выключить предохранитель и проверить подключение проводки. Громкий гул также может указывать на то, что лампы, которые вы используете, на самом деле не диммируются. На них обычно написано DIM, если они диммируются.

(Изображение предоставлено Jasmine Gurney)

10. Установите новый светильник

Если все работает, пришло время закрепить новый светильник на стене, используя прилагаемые винты, чтобы закрепить его на существующей коробке. . Наденьте декоративные колпачки и подкрасьте всю краску, которая могла подняться при снятии оригинального переключателя. Теперь вы можете наслаждаться новыми диммируемыми светильниками!

  • Идеи настенного освещения гостиной , чтобы украсить ваш дом.

(Изображение предоставлено Жасмин Герни)

Как подключить трехпозиционный диммер

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика



Резюме: Полное объяснение проводки для 3-позиционных диммерных выключателей со схемами и изображениями. Инструкции по подключению 3-позиционных диммерных выключателей.

Узнайте, чем делятся другие, на Спросите электрика:
Похоже, отличный ресурс! Добавляю ваш сайт в закладки. Джим из Санта-Розы, Калифорния.

Схемы подключения 3-ходового диммера для управления освещением и энергосбережения

Видео по электромонтажу

Как подключить 3- и 4-позиционные выключатели освещения

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!

Посетите мой канал на YouTube:


» Спросите электрика «
и подписывайтесь!


Базовые 3-ходовые диммеры
3-позиционный диммер очень похож на обычный 3-позиционный тумблер. за исключением электронного блока, который выполняет фактическое затемнение функция.

Диммерные выключатели с проводом
Большинство 3-полосных диммеров поставляются с предварительно подключенными проводами, которые имеют цветовую маркировку. и поясняется ниже. Эти диммеры также известны как настенные диммеры. и диммеры света.

стиль=»очистить: слева»>

Если вы заменяете существующий 3-позиционный переключатель: При замене существующего 3-позиционного переключателя обратите внимание на то, как переключатель подключен ПЕРЕД вы удалите проводку, то см. к вашим заметкам, чтобы помочь вам подключить новый 3-позиционный диммер.

В настоящее время многие производители выпускают диммерные выключатели, которые можно использовать как для однополюсного, так и для трехпозиционного переключателя . Переключатели . Для однополюсного приложения инструкция вам придется заглушить один из проводов, который не будет использоваться.


Будьте внимательны при выборе диммера.
Большинство диммеров рассчитаны на потребляемую мощность 600 Вт, поэтому, если у вас есть несколько светильников, которыми будет управлять 3-позиционный диммер, вам нужно будет подсчитать количество светильников, количество ламп на светильник и мощность на лампу. Рассчитать общая мощность, которая будет контролироваться вашим 3-позиционным диммером. Хорошее эмпирическое правило при любом расчете электрической нагрузки: никогда не превышайте 80% номинальной нагрузки для любого электрического компонента или устройство.

ПРИМЕЧАНИЕ:
Никогда не подключайте обычный диммер к старому люминесцентному светильнику. который не рассчитан на затемнение или светильник с КЛЛ — компактный Адаптеры для люминесцентных ламп.

Диммирование несовместимых светильников или ламп приведет к лампы перегреваются и преждевременно перегорают.

Доступны новые специально разработанные люминесцентные светильники и диммеры которые совместимы и хорошо работают вместе.


Эти проводные соединения предназначены для:

  • Размеры переключателя диммера
  1. Диммер 600 Вт
  2. Диммерный выключатель 800 Вт
  3. Диммерный выключатель 1000 Вт
  • Тип диммера
  1. Однополюсный диммер
  2. 3-позиционный диммер
  3. Диммерный переключатель с ручкой
  4. Ползунковый диммер

Применение диммера

  1. Лампы накаливания
  2. Люминесцентные лампы с регулируемой яркостью
  3. Диммируемые КЛЛ-лампы
  4. Светодиодные лампы с регулируемой яркостью
  5. Кварцевые светильники с регулируемой яркостью

Совместимость диммера и светильника

  • Убедитесь, что диммер совместим с вашей лампой или светильником.
  • Убедитесь, что ваша лампа или осветительный прибор совместимы с диммером.

Основные сведения о диммерных переключателях

Диммерный переключатель Номинальная мощность

Диммерные выключатели

для жилых помещений доступны для нескольких требований к нагрузке, включая 600, 800 и 1000 Вт. Если вы неправильно подберете размер диммера, диммер может перегреться и вызвать внутреннее повреждение. Обычные 3-позиционные диммерные выключатели предназначены для ламп накаливания, если не указано иное.

Светильники низкого напряжения с диммированием

Обратитесь к инструкции, прилагаемой к низковольтному осветительному прибору, для выбора правильного диммера. Некоторые светильники позволяют использовать обычные диммеры, а некоторые нет.

Подключение стандартного трехпозиционного диммера

3-ходовые диммерные выключатели обычно поставляются со следующими предварительно смонтированными проводами

Зеленый провод: Подсоедините к заземляющему проводу в распределительной коробке.

Два красных провода: Эти провода прикрепляются к «путешественникам», представляющим собой пару проводов, прикрепленных к двум винтам на одном конце обычного трехпозиционного переключателя.

Один черный провод: Прикрепите к проводу, обычно находящемуся на винте на обычном 3-позиционном переключателе, как правило, силовом или ножке переключателя, идущей к приспособлениям.


Диммерные выключатели

помогут вам сэкономить энергию
Установка диммерных выключателей поможет снизить потребление электроэнергии. как показано на диаграмме ниже.

Приглушить свет настолько сильно

Уменьшает ваши счета за электроэнергию

Продлевает срок службы лампы

10%
25%
50%
75%

10%
20%
40%
60%

В 2 раза длиннее
в 4 раза длиннее
в 20 раз дольше
Более чем в 20 раз длиннее

Как и все электрические проекты
Всегда идентифицируйте цепь и отключайте питание перед выполнение электромонтажных работ любого типа.

Никогда не работайте с цепью под напряжением!


Ниже вы увидите несколько фотографий, которые я выбрал, чтобы помочь вам с вашим проектом.
Взгляните на типичную установку 3-ходового диммера
. [Нажмите на изображение, чтобы увеличить]

Инструкции по подключению диммера

ЭТАП 1
Типичная проводка трехходового переключателя имеет две винтовые клеммы на одном конце переключателя. Вот тут-то и подключаются «путешественники».
На противоположном конце переключателя есть одна винтовая клемма, которая может быть другого цвета, как показано здесь на этой фотографии. В зависимости от конфигурации вашей проводки, к этой единственной клемме будет присоединена либо линия электропередачи, либо ножка с переключателем, которая ведет к приспособлению.

ЭТАП 2
Этот проводной 3-позиционный диммер имеет красный и белый «путешественники», прикрепленные к набору винтовых клемм на одном конце переключателя. К винту на другом конце переключателя прикреплен провод питания или ножки переключателя.

ЭТАП 3
Здесь 3-позиционный диммерный переключатель с ручкой мощностью 600 Вт имеет предварительно подключенные провода: зеленый, два красных и черный провод, готовый к установке.

ЭТАП 4
Этот 3-позиционный диммер подключается следующим образом:
Зеленый провод заземления подключается к заземляющему проводу распределительной коробки, красный и белый «путешественники» присоединяются к паре красных проводов, а черный провод подключается к ножке питания или переключателя, подключенной к приспособлению (ям).




Подробнее о подключении диммерных выключателей


Замена переключателя диммером

Привет, я пытаюсь подключить диммер.

Диммер имеет поворотный переключатель и обычный переключатель.
В этом переключателе есть 2 нагрузки и 2 линии.
Старый диммер имеет только 1 линию и 1 нагрузку, а в стене всего 2 провода красный и синий.

Новый диммер не работает должным образом при подключении и использовании перемычек, что я делаю не так?

Ответ Дэйва:
Переключатель, который вы приобрели, на самом деле представляет собой два переключателя в одном, и, похоже, этот переключатель имеет диммер для освещения и регулятор скорости.
Этот комбинированный переключатель обычно используется для управления потолочным вентилятором и освещением.
Лучше всего приобрести один диммерный переключатель, который будет иметь ту же проводку, что и оригинальный переключатель.
Убедитесь, что диммерный переключатель совместим с лампами в светильнике.

Последние вопросы и комментарии


  • Электропроводка Трехпозиционные переключатели и диммеры

  • Как подключаются трехпозиционные переключатели? Ключ к проводке 3-ходового переключателя и 3-ходового диммера, основные конфигурации проводки для 3-ходового переключателя.


    • Определение причины цепи затемнения света

    • Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.


      • Как осветить темный коридор

      • У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор.


        • Как установить диммер на кухне

        • Я хочу установить диммер на кухне. В моей электрической коробке есть переключатель с одним черным проводом и одним красным проводом, идущим к той же стороне переключателя.


          • Поиск и устранение неисправностей проводки выключателя освещения

          • Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение.


            • Помощь в подключении диммера

            • Как подключить диммер: подключение диммера, схемы подключения диммера, подключение 3-позиционного диммера.


              • Проводка диммера и трехпозиционные переключатели

              • Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей.


                • Что делать с теплым диммером

                • Почему диммеры могут быть теплыми или горячими: как выбрать правильный диммер для ваших светильников.


                  • Как подключить диммеры и светильники

                  • Как подключить диммер к новому светильнику? Как подключить провода к диммерным выключателям и светильникам.


                    • Установка трехпозиционных диммерных выключателей

                    • Как установить один или два 3-позиционных диммера: У меня есть 4 кухонных потолочных светильника, которые в настоящее время управляются двумя 3-позиционными переключателями. Хочу добавить диммер.


                    Подробнее см. в списке категорий вопросов по электротехнике.

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Загляните на мой канал YouTube:


» Спросите электрика «
и подписывайтесь!


» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению

Отлично подходит для любого проекта домашней электропроводки.



Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток
Полное руководство по электропроводке дома
Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству.
Включает в себя:
Методы для домашней электрической проводки
Типы выключателей света и управления освещением. -Way Switches
Проводные диммерные выключатели
Как сделать свои собственные светильники
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>



СВЯЗАННЫЕ


Электрика Вопрос:
Нужно ли менять оба диммера?

Джим спрашивает:
Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель?

Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури.

Ответ Дэйва:
Если есть два существующих трехпозиционных диммерных переключателя, заменяющий диммерный переключатель должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя.


Подробнее о 3-позиционном диммере

Проводные соединения при добавлении светильников
Я добавляю светильники, новые светильники не работают, но исходный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

Определение причины затемнения цепи освещения
Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.

Проводка светильника и запасной красный провод
Как подключить красный провод к потолочному светильнику: красный провод к проводке потолочного вентилятора или светильника.

Проводка потолочного вентилятора и подключение к видео
Куда подключаются красный и черный провода на потолочном вентиляторе? Провода потолочного вентилятора и способы их подключения, проводка в потолочной электрощитке, проводка потолочного вентилятора.

Таймеры и проводка выключателя света
Подключение выключателя света. Я пытаюсь заменить однополюсный выключатель света выключателем с таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить выключатель с таймером для освещения.

Установка двух трехпозиционных диммерных выключателей
Можно ли установить два трехпозиционных диммерных выключателя? Как заставить два 3-ходовых диммера работать вместе.

Поиск и устранение неисправностей проводки выключателя света
Я только что заменил выключатель света, и в моих розетках пропало электричество. Что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение.

Лампы с цоколем GU24 и диммеры
Можно ли использовать стандартный диммер накаливания с светильниками, в которых используются цоколи GU24?

3-позиционный диммер — 1562



Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
