Схемы подключения радиаторов отопления в частном доме

Содержание

• Однотрубная система отопления
• Двухтрубная система отопления
• Лучевая или коллекторная система отопления
• Подключения радиаторов
• Выбор батарей. Видео

При устройстве системы водяного отопления в частном доме каждый предварительно задумывается, как все скомпоновать, какие элементы как разместить, чтобы отопление работало максимально эффективно. Одним из вопросов, который нужно решить, выступает, по какой схеме сделать разводку радиаторов отопления?

Общая схема разводки отопления в частном доме

На рисунке отображены основные схемы подключения радиаторов и теплых полов в частном доме. Как видно из рисунка, на первом этаже установлен котел отопления, от которого начинается разводка по всему дому. Здесь изображена коллекторная схема подключения радиаторов и теплого пола. При этом разводку отопления можно произвести еще по двум схемам: однотрубной и двухтрубной, которые будут рассмотрены ниже.

Подающая труба на рисунке изображена красным цветом, а обратка – синим, причем сами радиаторы можно также подключить по-разному.

Однотрубная система отопления

В однотрубной системе отопления теплоноситель подводится к батареям отопления и отводится от них по одной и той же трубе. При этом, если в многоэтажных домах делают и горизонтальную, и вертикальную системы отопления, то в частном доме используют в основном однотрубную горизонтальную систему. Схема такой системы отопления показана на рисунке ниже.

Схема горизонтальной однотрубной системы отопления для частного дома

На рисунке красной стрелкой обозначена подача теплоносителя, а синей – его отведение. Однотрубную систему можно также подключить по- разному, при этом следует отметить, что при подключении по верхней схеме КПД системы будет выше, так как циркуляция теплоносителя лучше.

Для хорошей циркуляции теплоносителя в системе нужно обязательно на каждой батарее при проводке однотрубной сети соединять подающую и отводящую трубу, так называемый байпас.

К достоинствам однотрубной системы отопления следует отнести:

1. Простота – монтаж однотрубной системы намного проще чем, например, двухтрубной или лучевой.
2. Низкая стоимость – поскольку эта система проще, то она и намного дешевле. Такую систему отопления ставят в основном при ограниченном бюджете на проведение отопления.

При  этом у такой системы отопления есть несколько недостатков:

1. Однотрубную систему отопления сложнее регулировать и балансировать. Такой балансировки, как при других схемах разводки, добиться почти невозможно.
2. При использовании самотечной системы отопления самые дальние от котла батареи будут прогреваться хуже, чем ближние радиаторы. Поэтому на такую систему дальние радиаторы нужно делать немного больше, чем ближние, или ставить циркуляционный насос.
3. Такая система не может быть слишком большой, поэтому не сильно подходит для большого дома.
4. Требуются трубы большего диаметра, чем для других систем отопления.
   Этих недостатков лишена двухтрубная схема подключения.

Двухтрубная система отопления

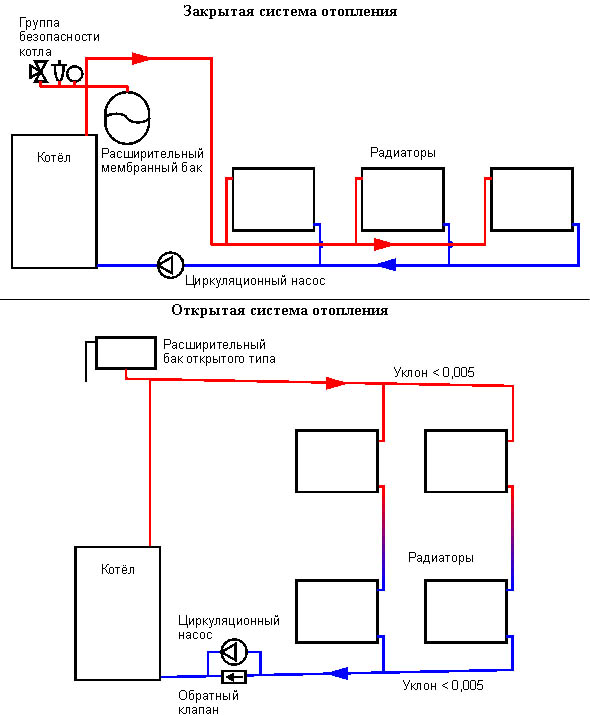

Схемы организации системы отопления в частном доме

В такой системе отопления теплоноситель подводится к батареям по одной трубе, а отводится – по другой. Такая система намного лучше настраивается и регулируется, но более дорогостоящая, чем однотрубная. Существует несколько вариантов двухтрубной разводки: горизонтальная и вертикальная.  Схемы таких систем показаны на рисунке ниже.

Вертикальная и горизонтальная двухтрубные схемы разводки системы отопления

На рисунке показаны схемы горизонтального и вертикального подключения. Красным цветом отмечен подающий трубопровод, синим – отводящий. При этом следует знать, что циркуляционный насос и расширительный бачек устанавливают на обратный трубопровод системы отопления.

Достоинства:

1. Возможность лучшей балансировки и регулировки такого отопления.
2. Меньший диаметр труб отопления.
3. Равномерный прогрев всех радиаторов системы отопления.

Недостатки:

1. Более высокая стоимость.
2. Более сложный монтаж отопительного оборудования.

Лучевая или коллекторная система отопления

Варианты подключения радиаторов отопления для эффективного обогрева жилища

При  монтаже по этой схеме на каждом этаже устанавливаются специальные коллекторы на подачу и обратку, от которых идут трубы к каждому радиатору отопления на этаже. Таким образом, при использовании такой системы отопления можно добиться самой лучшей балансировки и регулировки, но она считается самой дорогостоящей и не может работать в безнапорном режиме.

Для выбора оптимального решения можно объединить все системы в одну и сделать так называемую комбинированную систему отопления. Например, для теплых полов и бойлера косвенного нагрева использовать коллекторную схему подключения, для незначительных помещений: коридора и прихожей – однотрубную, для остальных – двухтрубную.

Подключения радиаторов

Подключение радиаторов отопления в доме

Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

Схемы подключения радиаторов отопления

Как видно из рисунка, батареи можно подключить четырьмя разными способами. От  способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.

Рассмотрим подробно все схемы подключения радиаторов:

1. Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
2. Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
3. Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
4. Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Подключение батарей отопления в частном доме своими руками: схемы, фото, видео

Основной функцией любой отопительной системы  является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти  сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует  располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется  поставить экран, распределяющий теплый воздух.

В  коттеджах  или домах наиболее часто батареи размещаются в двух вариантах  – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и  радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях,  ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный.

В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Объяснение проводки термостата: простое для чтения руководство для домовладельцев

Представлено 28 января 2020 г.

Когда центральный кондиционер впервые появился на рынке, термостат был очень простым. Все, что они делали, это включали и выключали систему и следили за температурой в комнате. Им не нужен был собственный выделенный источник питания.

Но в этот новый век передовых технологий, умных домов и причудливых сенсорных дисплеев вашему термостату нужен постоянный источник энергии.

Откуда у него такая сила? Провод С термостата или общий провод обеспечивает непрерывную подачу питания на термостат.

Как узнать, есть ли в вашей системе провод C? Если вы планируете обновить свой термостат, можете ли вы сделать это самостоятельно? Здесь мы расскажем вам все, что вам нужно знать о проводе C термостата и основах подключения термостата, чтобы вы больше не были в неведении.

Что такое провод C термостата?

Провод C — это дополнительный провод, который используется для создания непрерывного контура питания 24 В между вашим термостатом и остальной частью системы HVAC. Это позволяет использовать мощность для любого применения и позволяет более совершенным термостатам работать с максимальным потенциалом.

C означает обычный и обычно обозначается буквой C. Может быть любого цвета. Он не всегда будет помечен. Хотя существуют стандартные методы, они не являются обязательными и поэтому не применяются к каждой установке.

Хотя некоторые люди думают, что провод C питает термостат, это не совсем так. Как правило, «горячие» провода или провода, обеспечивающие питание устройства, представляют собой провода нагрева и охлаждения, обозначенные Rc и Rh соответственно.

Они обеспечивают источник питания 24 В, который поступает на саму главную плату управления HVAC. Другие провода на панели соединяют цепь, поэтому петля передает питание туда и обратно на плату.

Таким образом, провод C не питает термометр, а обеспечивает обратный путь, который замыкает контур и позволяет избежать перебоев в подаче электроэнергии.

Хорошо, но зачем мне снова провод C?

Вы можете подумать, что все это звучит очень сложно и ненужно, но факт в том, что термостаты прошли долгий путь от капли ртути, двигающей иглу прошлых лет.

Современные системы включают собственные сигналы Wi-Fi, что позволяет программировать устройство из любого места. Термостат становится основным узлом конфигурации вашего умного дома и выполняет все операции. Это требует много сил.

Если бы термостат зависел от батарей, вам нужно было бы заменять их через день, чтобы не отставать от потребляемой мощности.

В дополнение к сигналу WiFi большинство современных термостатов имеют красивый большой полноцветный сенсорный экран. Это дополнительная потребляемая мощность, которая требует постоянной мощности для поддержания эффективности и функциональности.

В конце концов, вы не хотите, чтобы ваш термостат неожиданно отключился, когда он жизненно важен для работы всей вашей системы.

Отсутствие термостата означает отсутствие переменного тока или тепла. Вы хотите, чтобы это произошло, пока вы находитесь вдали от дома? Лучше всего установить правильное оборудование, даже если оно стоит несколько дополнительных долларов.

Переключить термостат несложно, если у вас уже есть С-провод термостата для подключения к

Возможно, вы подумываете о том, чтобы переключить свой текущий термостат на смарт-устройство. Это достаточно простой переключатель и установка. Вам просто нужно замкнуть цепь между проводом R (красный провод) и проводом C, чтобы запустить поток энергии 24/7.

Но, если в вашей системе уже не настроен провод C, все может стать немного сложнее. Это довольно простой процесс, чтобы проверить, есть ли в вашем распоряжении провод C. Имея несколько инструментов и немного усилий, вы будете точно знать, с чем имеете дело.

Давайте рассмотрим, как проверить провод C.

1. Осмотрите внутреннюю часть термостата

Снимите термостат со стены. Не беспокойтесь о том, чтобы повредить его, иногда требуется некоторое усилие, чтобы снять лицевую панель.

После снятия лицевой панели проверьте конфигурацию проводов вашего устройства. Если есть провод, подключенный к клемме, обозначенной буквой «C», то это хорошее предположение, что все готово.

Если вы его не видите, еще не все потеряно. Его можно было просто засунуть в стену для дальнейшего использования и не маркировать. Возьмите фонарик и посмотрите, нет ли там неиспользуемых проводов. Если вы ничего не видите, посмотрите на свою печь.

Если в вашей печи есть С-провод, то другой его конец определенно втыкается в стену за вашим термостатом. Вот как проверить вашу печь на провод C.

2. Проверьте электропроводку вашей печи

Прежде чем вы начнете возиться с чем-либо электрическим, рекомендуется отключить питание устройства перед тем, как начать.

После отключения питания найдите крышку и снимите ее, чтобы открыть проводку. Иногда это легко, а иногда сложнее в зависимости от модели устройства.

Когда вы его откроете, найдите ряд винтов с проводами, выходящими из-под них. Они должны иметь такие метки, как R, C, W, W2, G и Y/Y2.

Если из винта «С» выходит провод, то все в порядке. Если провод C отсутствует, вам необходимо установить новую проводку.

Помните, что если в какой-то момент это станет для вас невыносимым или начнет вас беспокоить, рекомендуется обратиться к профессионалу, который сделает это за вас.

Может ли быть интеллектуальная система без С-провода? Действительно ли он мне нужен?

Если вы собираетесь модернизировать свой термостат, рекомендуется установить провод C. Новые дома включают их автоматически в сборку, чтобы соответствовать коду.

Хотя технически возможно запустить систему без него, это крайне неэффективно. Вы будете тратить целое состояние на батареи или изнашивать саму систему HVAC, одалживая энергию.

Почти каждому современному термостату для правильной работы требуется провод C. Лучше установить его сейчас, потому что в ближайшем будущем технологии не отступят ни на шаг.

Я слышал, что Nest работает без C-провода, нельзя ли просто использовать его?

Термостаты Nest стали популярными и утверждают, что могут работать без С-провода. Однако сила все равно должна откуда-то браться. Вместо того, чтобы питаться от центрального провода C, Nest использует вашу систему для питания, пока она работает.

Если система не работает, Nest будет потреблять энергию от вашего обогревателя импульсами. Эти импульсы потребляют немного энергии от нагревательной проволоки. Однако для некоторых обогревателей это является серьезной проблемой, потому что они как бы включаются и выключаются несколько раз в день.

Ваш нагреватель изнашивается и не эффективен для оплаты счетов за электроэнергию.

Трюк с проводом вентилятора делает ваш дом более неудобным для вас и будущих жильцов

Да. Вы можете использовать провод вентилятора как собственный провод C. Но это означает, что вы лишаетесь возможности вручную включать и выключать вентилятор.

Не прибегайте к таким упрощениям, чтобы снизить стоимость вашего дома. Если вы собираетесь купить модный новый термостат, включите в смету установку провода C для переноса.

Если вы инвестируете в систему «Умный дом», инвестируйте также в установку C-провода

Мы надеемся, что в этой статье вы объяснили, что такое C-провод термостата, почему он важен и почему он вам нужен для современной умные термостаты.

Провод типа C — лучший выбор для постоянного источника питания, который не потребляет энергию от остальной части вашей системы и не требует постоянной замены батареи для поддержания работоспособности.

Наши профессиональные специалисты по ОВиК могут установить ваш провод C и полностью настроить новый термостат. Всякий раз, когда вы имеете дело с чем-то электрическим и важным аспектом вашего дома, таким как система отопления, вентиляции и кондиционирования воздуха, лучше доверить работу профессионалам.

Свяжитесь с нами сегодня, чтобы запланировать осмотр и посмотреть, что мы можем сделать для вас. Здесь, в Mathison Air Conditioning, ваше удовлетворение является нашим главным приоритетом.

Два года подряд выиграв чемпионат округа Балтроп, мы знаем, что делаем, и заботимся о своем сообществе. Мы с нетерпением ждем встречи с вами в ближайшее время!

Как хранить энергию в вашем доме

Преимущества

• хранить энергию для использования во время пикового спроса
• соединить возобновляемую энергию с хранилищем
• продавать энергию обратно в сеть

Система накопления энергии позволяет получать тепло или электроэнергию, когда они легко доступны, как правило, из системы возобновляемых источников энергии, сохраняя их для последующего использования. К наиболее распространенным системам хранения энергии относятся электрические батареи, тепловые батареи и тепловые накопители.

Что такое хранение энергии и как оно работает?

Домашние системы накопления энергии хранят произведенную электроэнергию или тепло, чтобы вы могли использовать энергию, когда она вам нужна.

Электричество может накапливаться в электрических батареях или преобразовываться в тепло и храниться в тепловой батарее. Тепло также может храниться в тепловых батареях или в аккумулирующих средствах, таких как водонагреватель.

Хранение энергии может быть полезно для людей, которые производят собственную возобновляемую энергию, поскольку это позволяет им использовать больше своей низкоуглеродной энергии.

Аккумуляторная батарея (для электричества)

Электрические батареи помогают максимально эффективно использовать возобновляемую электроэнергию от солнечных фотоэлектрических (PV) панелей, ветряных турбин или гидроэлектростанций. Например, электроэнергия, вырабатываемая в течение дня солнечными фотоэлектрическими панелями, может храниться в электрической батарее, чтобы вы могли использовать ее для кипячения чайника или просмотра телевизора вечером, когда ваши солнечные фотоэлектрические панели больше не вырабатывают электроэнергию.

Размер батареи и ее стоимость будут зависеть от вашего текущего энергопотребления и размера установленных вами технологий генерации. Вы также можете запланировать будущее потребление электроэнергии, если собираетесь купить электромобиль (EV) или отапливать свой дом тепловым насосом.

• Аккумулятор можно использовать не только для хранения электроэнергии, вырабатываемой вашей домашней возобновляемой технологией, но и для хранения электроэнергии, купленной из сети в более дешевое время суток, с новыми смарт-динамическими тарифами, цена которых меняется в течение дня. Это может снизить вашу зависимость от более дорогой электроэнергии в периоды пиковой нагрузки, а некоторые тарифы даже позволяют вам «продавать обратно» в эти периоды. Дополнительную информацию см. на нашей странице тарифов на электроэнергию.

  Большинство систем хранения электроэнергии предлагают интеллектуальное управление, позволяющее отслеживать потребление энергии в режиме онлайн.

• Если у вас есть возобновляемая технология, установка батареи сэкономит вам деньги на счетах за электроэнергию, так как вы будете меньше полагаться на электроэнергию из сети. Вам необходимо взвесить потенциальную экономию по сравнению со стоимостью установки и тем, как долго будет работать батарея. Технология аккумуляторов постоянно развивается, и ожидается, что аккумуляторы будут служить дольше по мере совершенствования технологии.

  Когда вы говорите с установщиком, попросите его дать количественную оценку любых прогнозов по сроку службы и экономии средств, чтобы убедиться, что вы полностью понимаете, прежде чем подписывать какие-либо контракты.

  Если вы объедините свою установку с преимуществами интеллектуального тарифа на время использования, вы потенциально сэкономите еще больше денег.

• Схема льготных тарифов (FIT) закрыта для новых приложений 31 марта 2019 г., но подробности о схеме все еще доступны.

  Если вы в настоящее время получаете платежи FIT за существующую систему возобновляемой электроэнергии и добавляете систему хранения электроэнергии, то ваши платежи за производство не должны быть затронуты. Прежде чем продолжить, уточните у поставщика FIT, не повлияет ли установка хранилища на ваше право.

  Если ваши экспортные платежи в настоящее время «предполагаются» в размере 50% от генерации, это не изменится с добавлением хранилища, даже если фактический экспорт будет уменьшен. Однако, если вы установите интеллектуальный счетчик, он будет работать как экспортный счетчик. С этого момента все ваши экспортные платежи должны основываться на фактическом измеренном экспорте, и эти платежи уменьшатся, если вы добавите хранилище.

Аккумуляторы тепла

Существует два основных типа аккумуляторов тепла: аккумуляторы тепла и аккумуляторы тепла.

Термоаккумуляторы

Термоаккумуляторы — это резервуары для воды с высокой изоляцией, которые могут хранить тепло в виде горячей воды в течение нескольких часов. Обычно они выполняют две или более функций:

• Обеспечивают подачу горячей воды, как и накопительный бак с горячей водой.
• Хранение тепла от солнечной тепловой системы или котла, работающего на дровах, для использования позже в течение дня.
• Обеспечьте «буферную» функцию для тепловых насосов.
• Хранение тепла из нескольких источников, например, от теплового насоса, солнечной тепловой системы и дровяной печи с обратным котлом.
• Разместите погружной нагреватель, который может питаться от солнечных фотоэлектрических панелей, ветряной турбины или гидроэлектростанции с помощью «диверторного переключателя». Погружной нагреватель нагревает воду в теплоаккумуляторе.

Термоаккумуляторы могут иметь объем от 250 литров до 500 литров и более.

Вы можете узнать больше о аккумуляторах тепла и о том, как их можно интегрировать с различными системами возобновляемой энергии.

Тепловые батареи

Тепловые батареи хранят запасное тепло или электричество, часто вырабатываемые системами возобновляемой энергии. Тепло может накапливаться в материале, когда он переходит из твердого состояния в жидкое. Эти материалы называются материалами с фазовым переходом (PCM). Запасное тепло или электричество используются для зарядки PCM внутри тепловой батареи. Когда требуется тепло, материал с фазовым переходом снова превращается в твердое тело с выделением тепла, которое используется для получения горячей воды.

Каковы преимущества тепловых батарей?

Аккумуляторы тепла обычно меньше и легче заполненных аккумуляторов тепла. Это означает, что вы сможете установить его в удобном месте, даже если вы не можете найти место для традиционного водонагревателя. Аккумуляторы тепла не разлагаются так же, как электрические батареи, и должны иметь гораздо более длительный срок службы.

Сэкономит ли это мне деньги?

Термоаккумуляторы и термобатареи не предназначены специально для экономии денег, лучше думать о них как о продуктах, которые решат проблемы или позволят другим технологиям объединяться или работать более эффективно вместе. Например, у вас не может быть солнечной тепловой системы без водонагревателя или теплоаккумулятора, но мало кто назовет водонагреватель средством экономии денег. Если для объединения тепла от теплового насоса и дровяной печи с обратным котлом использовался тепловой аккумулятор, это не изменит количество вырабатываемой энергии, но позволит печи направить энергию в общий запас и уменьшить потребление энергии.
