Как подсоединить провода к патрону лампы: 5 ошибок при подключении патрона к проводам. Е27 и Е14, на потолке и на стене, быстрозажимные, керамические и карболитовые патроны.

5 ошибок при подключении патрона к проводам. Е27 и Е14, на потолке и на стене, быстрозажимные, керамические и карболитовые патроны.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Виды патронов

Наибольшее распространение на нашем рынке получили 3 вида патронов:

• карболитовые советского образца

• керамические

• пластиковые самозажимные

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• донышко

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

• простота разборки и сборки

• надежность проверенная временем

• контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

• неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения.

4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Электрический патрон, как подключить закрепить и отремонтировать, устройство самостоятельно

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Содержание

• 1 Маркировка электрических патронов
• 2 Устройство электрического патрона
• 3 Электрический патрон на три лампочки
• 4 Как подключить обыкновенный электрический патрон
• 5 Как подключить электрический патрон с клеммами
• 6 Как подключить безвинтовой электрический патрон
• 7 Как подключить к электрическому патрону розетку
• 8 Крепление электрического патрона
• 9 Крепление электрического патрона за токоподводящий провод
• 10 Крепление электрического патрона на трубке
• 11 Крепление электрического патрона втулкой
• 12 Крепление электрического патрона с безвинтовыми контактными зажимами
• 13 Ремонт разборного электрического патрона
• 14 Ремонт электрического патрона с безвинтовыми контактными зажимами

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Устройство электрического патрона

Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.

Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.

Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить электрический патрон с клеммами

Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.

Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Крепление электрического патрона

Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.

Крепление электрического патрона за токоподводящий провод

Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.

После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

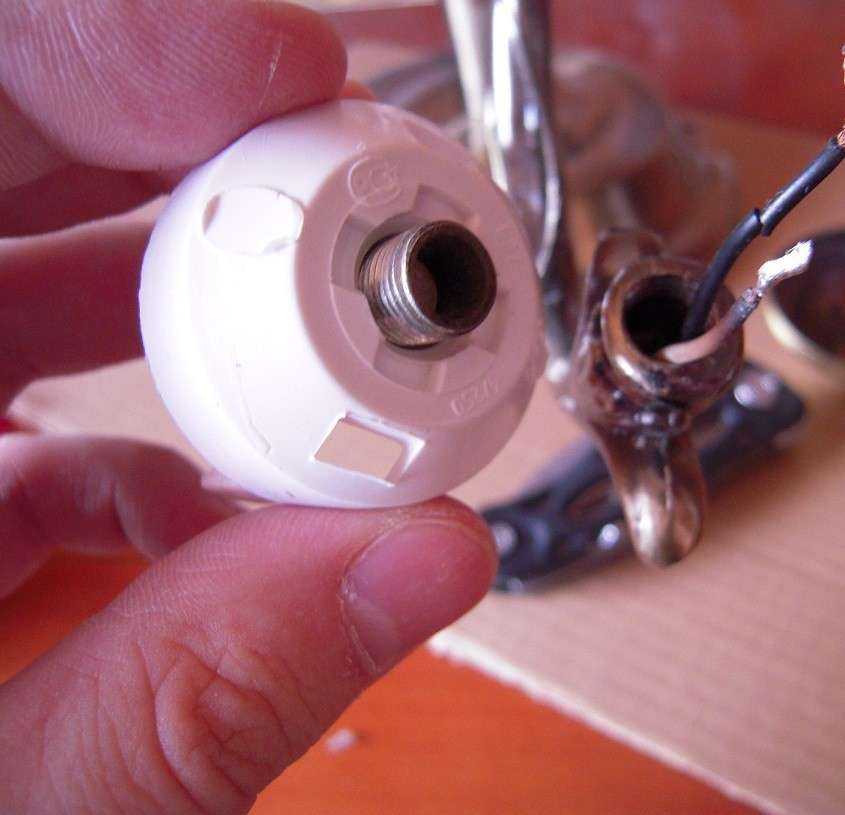

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

По материалам сайта: ydoma.info

Как подключить розетку — провод солнечных часов

Как подключить розетку     Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода. Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон. При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов. Подключение розетки ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.     Отрежьте провод до нужной длины плюс 6 дюймов. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током. Если вы используете компенсатор натяжения: Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или в крышке гнезда, который в конце применения гнезда ввинчивается, чтобы удерживать деталь с установочным винтом в нижней части.) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.   Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания. Отрежьте необходимое количество тканевой оплетки от проволоки. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.   Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.     Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.   Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные нити вместе.     Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом. Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.     Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный. Определение горячего, нейтрального и заземляющего проводов   Горячий Нейтральный Заземление Параллельный шнур гладкая проволока проволока ребристая нет Витая пара *гладкий (без полос) провод *полосатый провод нет Трехжильный черный провод белый провод зеленый провод Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебро н/д * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.     Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.     Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.     Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых насадок колпачок и корпус свинчиваются. Для наших цельных латунных головок колпачок и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших литых латунных розеток имеется кольцо, которое навинчивается на резьбу в нижней части корпуса и соединяет крышку и корпус вместе внутри.      Вкрутите кольцо или внутреннюю часть навинчивающегося зажима для снятия натяжения в колпачок. Если вы используете компенсатор натяжения хомута, завинтите установочный винт, чтобы закрепить хомут на проводе. При использовании фиксатора с винтовой крышкой привинтите внешнюю часть к внутренней секции так, чтобы фиксатор зажал провод. Для обоих типов компенсатора натяжения теперь завинтите установочный винт крышки гнезда, чтобы закрепить его на компенсаторе натяжения.

Как подключить заземленную ламповую розетку | На главную Руководства

Автор Alexis Rohlin

Заземление электропроводки означает присоединение оголенного или зеленого изолированного провода к винту или зажиму в лампе. Заземляющий провод гарантирует, что никакое паразитное электричество не покидает провод и не попадает в металлические части лампы, что может привести к травмам, если кто-то коснется его. В розетках для ламп с заземлением используются трехжильные шнуры и трехконтактная электрическая вилка.

1. Отключите лампу от сети. Снимите лампочку и абажур. Снимите арфу абажура.

2. Снимите верхнюю половину крышки гнезда лампы, нажав большим пальцем на область с пометкой «нажать» или вставив плоскую отвертку в боковой паз и поддев ее.

3. Снимите изоляционную крышку розетки. Вытяните основание гнезда из нижней крышки. Если он не снимается легко, возможно, вам придется ослабить установочный винт на нижней крышке, чтобы вытащить его.

4. Ослабьте винты клемм на основании розетки и отсоедините провода. Если зеленый изолированный или неизолированный медный заземляющий провод находится в зажиме на основании розетки вместо зеленого винта заземления, вставьте плоскую отвертку в паз зажима и вытолкните провод.

5. Отрежьте кусачками вилку старого трехжильного электрического шнура лампы. Развяжите андеррайтерский узел, которым был привязан провод, прикрепленный к клеммным винтам. Вытяните старый шнур из лампы снизу цоколя.

6. Вставьте конец новой трехпроводной вилки шнура в основание лампы. Протяните шнур через основание лампы.

7. Снимите 3/8 дюйма изоляционной оболочки с проводов шнура с помощью инструментов для зачистки проводов.

8. Разрежьте провода в месте их пересечения канцелярским ножом и раздвиньте их на 2 дюйма.

9. Завяжите черный и белый провода или два черных провода на конце шнура страховочным узлом. Держите проволоку концами вверх. Пропустите конец левого провода вниз за шнуром и держите его с другой стороны. Пропустите конец правого провода под левым концом провода и над передней частью шнура. Вставьте правый конец проволоки в петлю, образованную левой проволокой. Потяните за концы проволоки, чтобы сформировать узел страховки в форме кренделя.

10. Осмотрите три провода на конце шнура. У вас будет горячий провод, нулевой провод и заземляющий провод. Заземляющий провод может иметь зеленую изоляционную оболочку или быть оголенным медным проводом. Горячий провод будет черным, белый нейтральным. Если они не имеют цветовой маркировки, изоляционная оболочка нейтрального провода будет иметь ребристую или ребристую поверхность или белую полосу, а изоляционная оболочка горячего провода будет иметь гладкую поверхность.

11. Оберните конец горячей проволоки против часовой стрелки вокруг латунного винта на новом патроне лампы. Затяните винт.

12. Оберните конец нейтрального провода против часовой стрелки вокруг серебряного винта и затяните его отверткой.

13. Оберните зеленый изолированный заземляющий провод или конец оголенного медного провода против часовой стрелки вокруг зеленого винта заземления на патроне лампы и затяните винт. Для ламповых патронов с заземляющими зажимами вставьте конец оголенного медного провода или зеленого изолированного заземляющего провода в заземляющий зажим.
