Подключение стиральной машины к водопроводу своими руками

После покупки и доставки техники на дом остается выполнить ее установку. Хотите доверить мастеру подключение стиральной машины к водопроводу? Мы расскажем, как правильно сделать это своими руками и не тратить лишние деньги на специалиста. Это просто, если действовать последовательно и аккуратно. Что для этого нужно, читайте ниже.

Правильная установка СМА

Если у вас уже была стиральная машинка и вы решили обновить технику, проще ее установить на старое место. В противном случае нужно исходить из количества свободного места, где можно расположить стиралку.

Чаще всего устанавливают в ванной комнате. Даже если она небольшая, сегодня выпускают модели СМА, которые можно размещать под раковиной. Пол в ванной комнате ровный и устойчивый, зачастую выложен плиткой, поэтому проблем с проседанием не возникнет. Близость к коммуникациям также имеет значение.

Набирают популярность вертикальные модели, которые размещаются на стене.

На кухне выполняют установку в том случае, если машинка не помещается в ванной. Ее можно встроить в кухонный гарнитур рядом с раковиной. Стоит позаботиться об укреплении пола: техника должна располагаться на ровной и твердой поверхности.

Прихожая является крайним вариантом, если места совсем не осталось. Придется поработать, прокладывая коммуникации в комнату.

Подготовка стиральной машины-автомат

Как только технику занесли в квартиру, распакуйте ее и проверьте, нет ли повреждений. Обязательно снимите транспортировочные болты, которые находятся на задней стенке машины. Во время перевозки они держат барабан и другие части машины в устойчивом положении, что позволяет избежать повреждений.

Шланги и сетевой шнур крепятся к корпусу пластиковыми скобами. Снимите их, а также достаньте бруски между корпусом и баком.

Крепежные элементы не выбрасывайте. Они пригодятся при перевозке или обращении в сервисный центр.

Как самостоятельно подключить стиралку

Способов подключения может быть несколько, многое зависит от типа труб и дальности установки. Независимо от марки стиральной машины — «Индезит», «Ардо», «Канди», «Аристон» — подсоединение выполняется одинаково и описано в инструкции. Вот общая схема:

Рассмотрим несколько вариантов подсоединения.

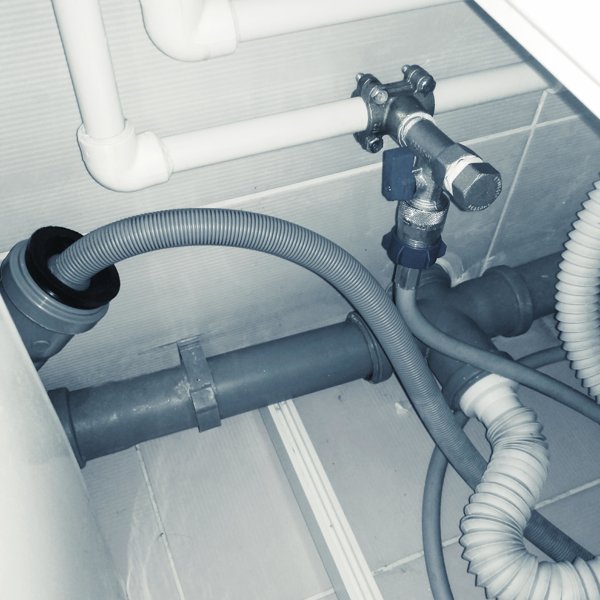

К металлической трубе

Чтобы проделать в трубе отверстие, понадобится установить обжимную муфту. Деталь состоит из двух частей, которые скрепляются болтами. Уплотнительная резинка, идущая в комплекте, качественно герметизирует соединение.

Подобный тип подключения позволяет не наращивать шланги для подсоединения к смесителю. Удаленное расположение водопровода сказывается на насосе, который работает с удвоенной силой.

• Выберите наиболее ровный участок трубы, чтобы муфта плотно прилегала.
• Используйте наждачку или другой подходящий инструмент, чтобы очистить трубу от ржавчины, краски.
• Установите на трубу прокладку, как показано на картинке. С двух сторон поставьте части муфты и скрепите их болтами. Закручивать их лучше крест-накрест, чтобы избежать перекоса.

Если вы заметили, что отверстие неровное и прокладка смещена, отрегулируйте болты.

Теперь в трубе нужно проделать отверстие. Перед началом работ обязательно перекройте воду. Дополнительно можно подставить емкость — на случай, если польются остатки воды.

• Установите направляющую втулку в отверстие муфты, шляпкой внутрь.
• Возьмите дрель со сверлом диаметром шесть-семь миллиметров.
• Проделайте отверстие и немного открутите запорный вентиль. Пусть вода смоет остатки стружки.
• Осталось подключить шланг к выходному отверстию, и работа окончена.

К металлопластиковой трубе

Если вы хотите подключить стиралку «Бош», «Атлант», «Ардо» или «Канди» к металлопластиковой трубе, понадобится установить тройник. Подготовьте калибратор и гаечный ключ.

• Выберите подходящий участок трубы.
• Отрежьте такой кусок, чтобы можно было поставить тройник.
• На оба конца наденьте гайки и разведите трубу калибратором настолько, чтобы вставить штуцеры тройника.
• Затем закрепите гайки.

Можно напрямую подключить шланг залива к выходу тройника, но специалисты рекомендуют установить дополнительно шаровой или угловой кран для перекрытия воды.

Через смеситель

Если новая стиралка установлена возле раковины, тогда нет смысла врезаться в трубу. Подключить можно к смесителю. Для этого понадобятся рожковый ключ, фум-лента, кран-тройник.

• Отсоедините шланг смесителя от выхода трубы.
• На резьбу намотайте фум-ленту, после чего установите кран-тройник. Дополнительно можно поставить очистной фильтр, который будет задерживать мусор и смягчать воду.
• К одному выводу тройника подсоедините смеситель, к другому — заливной шланг стиралки.

Как видите, любую стиральную машину Bosch, LG, «Аристон», «Самсунг» можно подключить своими руками.

Выбирайте удобный для себя способ и действуйте.

Как подключить стиральную машину своими руками

Стиральную машину надо подключать сразу к трем сетям: водопроводу, канализации и электричеству. Потому надо выбирать место для установки так, чтобы все три системы были расположены рядом или была возможность их туда подвести. Оптимальными для установки стиральной машинки считаются ванна, туалет и кухня — в них есть все необходимые коммуникации. Чаще всего они требуют небольшой доработки, но подключить стиральную машину к коммуникациям не очень сложно и всё можно сделать своими руками.

Содержание статьи

• 1 Варианты размещения
• 2 Снимаем транспортировочные болты
• 3 Подключение к водопроводу
• 4 Куда вывести сливной шланг
• 5 Подключение к электросети
• 6 Последний этап — выставление уровня

Варианты размещения

Есть несколько мест, куда можно поставить стиральную машину:

• туалет;
• ванная или совмещенный санузел;
• кухня;
• коридор.

Самый проблемный вариант — коридор. Обычно в коридоре нет требуемых коммуникаций — ни канализации, ни воды. Придется их «тянуть» к месту установки, что совсем не просто. Но иногда это единственный вариант. На фото ниже есть несколько интересных решений того, как можно поставить машинку в коридоре.

На фото — вариант установки стиральной машины в узком коридоре

Сделать нечто похожее на портал — тоже выход

Спрятать в тумбочку

Встроить в мебель для прихожей

В туалете все коммуникации есть, но в типовых многоэтажках размеры этой комнаты такие, что там порой развернуться тяжело —  места совсем нет. В таком случае ставят стиральные машинки над унитазом. Для этого делают полку так, чтобы сидя на унитазе ее не касались головой. Понятное дело, что должна она быть очень прочной и надежной, а машинка с очень хорошими амортизаторами. Кроме того они должна быть выставлена идеально, иначе может «ускакать» при отжиме. Вообще, при таком способе установки стиральной машинки, не помешает сделать несколько планок, которые не дадут ей свалиться с полки.

Полочка капитальная и надежная, но скользкая — под ножки нужен резиновый коврик для амортизации

В стену замоноличены мощные уголки, на них установлена стиралка. С ножек сняты пластиковые упоры, а под оставшиеся винты просверлены дырки в уголках. Ыиксция надежная, важно только чтобы от вибрации не вырвало уголки из стены

Закрыть можно вертикальными жалюзи

Это уже целый шкафчик. Не хватает только дверец

В ванной и совмещенном санузле обычно тоже места не очень много, но все-таки больше, чем в туалете. Тут есть выбор. При наличии места можно поставить стиральную машинку рядом с мойкой. Сверху можно установить столешницу, которая будет логическим завершением, а также решит проблему попадания воды на корпус. Чтобы смотрелось все органично, надо машинку выбрать такой высоты, чтобы она вписалась в размер, да и сама мойка лучше квадратная — они тогда станут стенка к стенке. Если места не хватает, можно хоть часть корпуса задвинуть под мойку.

Поставить стиральную машинку рядом с мойкой

Модные ныне столешницы в ванной можно отделать мозаикой

Если позволяет место, просто поставить машинку рядом с мойкой

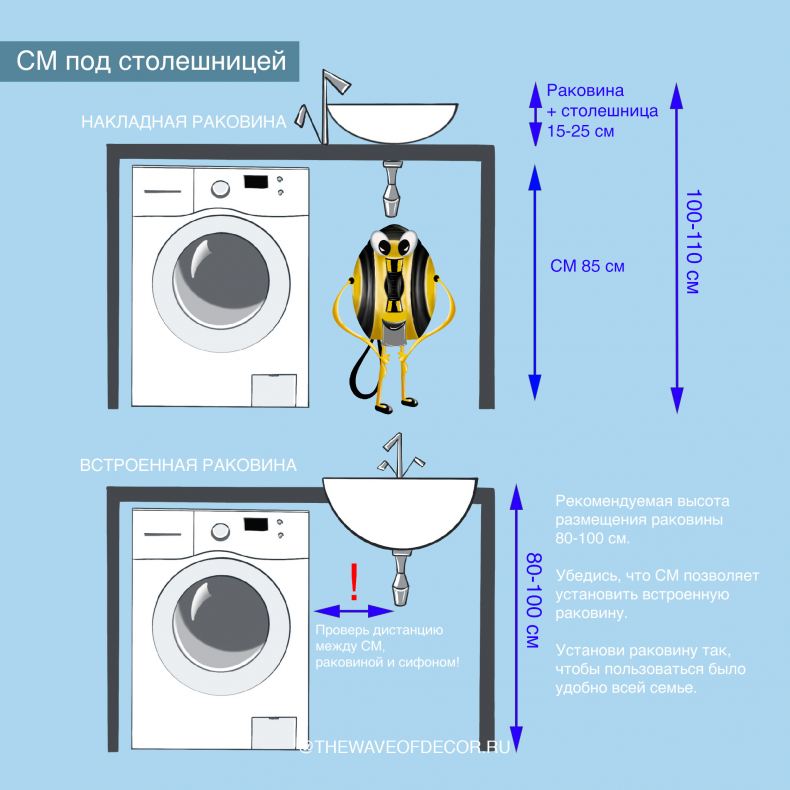

Есть более компактный способ — поставить стиральную машинку под раковину. Только раковина нужна особой формы, чтобы сифон устанавливался сзади.

Чтобы поставить стиральную машину под мойкой нужна специальная раковина



Одна из раковин, под которую можно поставить стиральную машинку

Следующий вариант установки стиральной машинки — сбоку от ванны, между её бортом и стенкой. Сегодня размеры корпусов могут быть и узкими, так что такой вариант реальность.

Узкие корпуса уже не редкость

Между ванной и унитазом

Раковина не должна быть меньше корпуса

Никто не мешает сверху установить мойку

Только учтите, ставить в ванных или совмещенном санузле подобную технику не самая лучшая идея. Из-за повышенной влажности корпус начинает быстро ржаветь (проверено на собственном опыте). Впрочем, места обычно не очень много, хотя в принципе, можно поставить машину под умывальник или повесить над ней полки. В общем, решать вам.

Еще одно популярное место установки стиральной машинки на кухне. Ее встраивают в кухонный гарнитур. Иногда закрывают дверками, иногда нет. Это уже на усмотрение владельцев. Несколько интересных фото в галерее.

Дверки с вырезом под «иллюминатор»

Поставить в кухонный шкаф

В кухонном гарнитуре стиральная машинка смотрится вполне органично



Снимаем транспортировочные болты

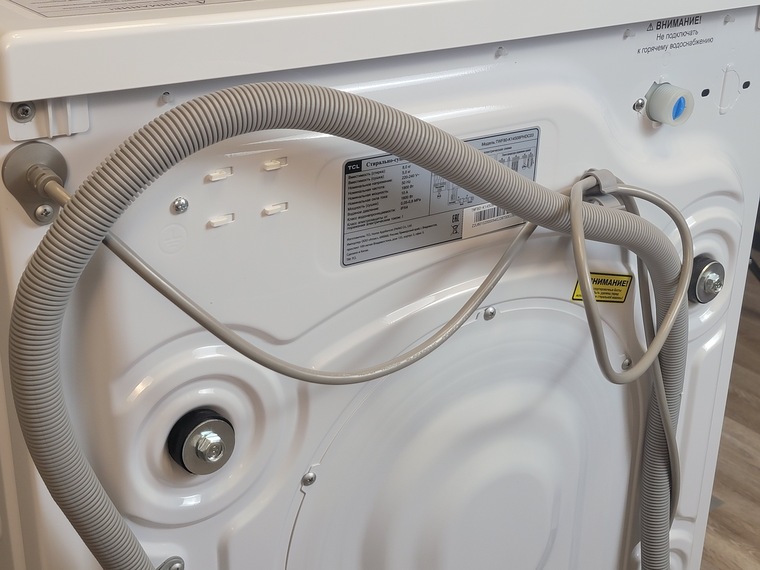

Перед тем как подключить стиральную машину, ее надо распаковать и снять монтажные болты, поставить вместо них заглушки.

Транспортировочные болты выглядят примерно так

Эта процедура обязательна сразу после распаковки. Если оставить болты и включить машину, она сломается. И это не гарантийный случай. Количество болтов у разных производителей отличается, но схема их установки есть в инструкции по эксплуатации, да и на задней стенке они видны. Просто берете отвертку и выкручиваете, открывшееся отверстие закрываете заглушкой.

Подключение к водопроводу

Сначала о том, к какой воде подключают стиральную машину. Вообще-то к холодной. Вода потом по мере необходимости нагревается ТЭНами. Некоторые хозяева в целях экономии подключают к горячей воде. Так при стирке меньше расходуется электроэнергии. Но экономия сомнительна, больше уходит горячей воды. Если на ГВС установлен счетчик, то дешевле платить за электричество, чем за горячую воду. Также стоит учесть, что подключение стиральной машинки к горячей воде не очень хорошо по отношению к белью: от температуры белки сворачиваются и потом плохо отстирываются.

Это речь шла об обычных стиралках, но есть модели, которые подключаются и к горячей воде, и к холодной. У них на задней стенке не один вход для воды, а два. У нас они встречаются очень редко, слишком малый спрос, а цены на такое оборудование значительно выше.

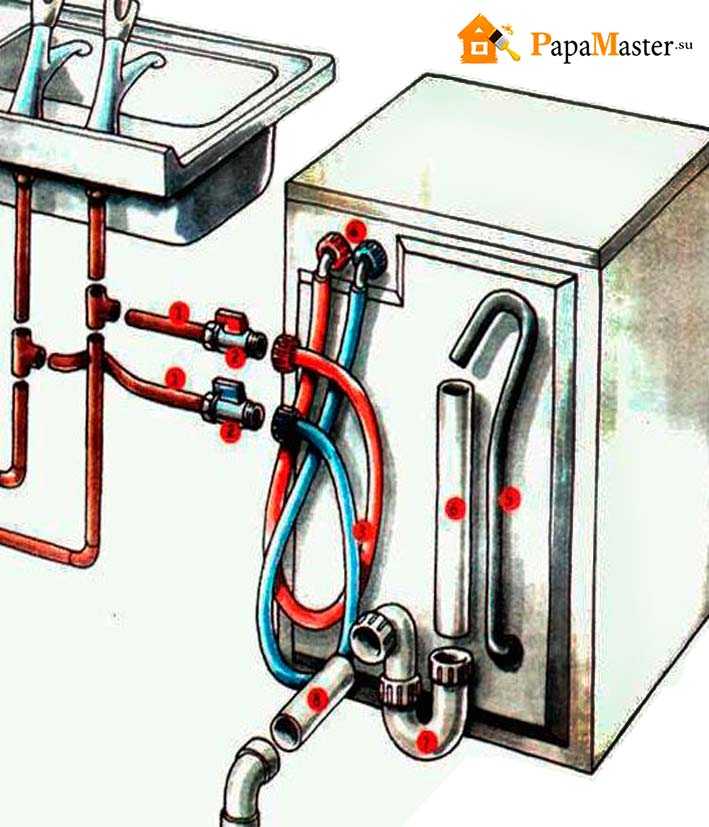

Есть стиральные машины, которые подключаются и к горячей, и к холодной воде

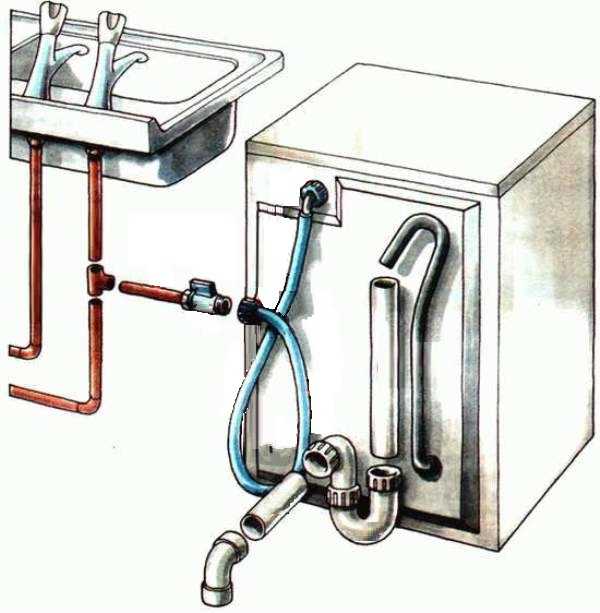

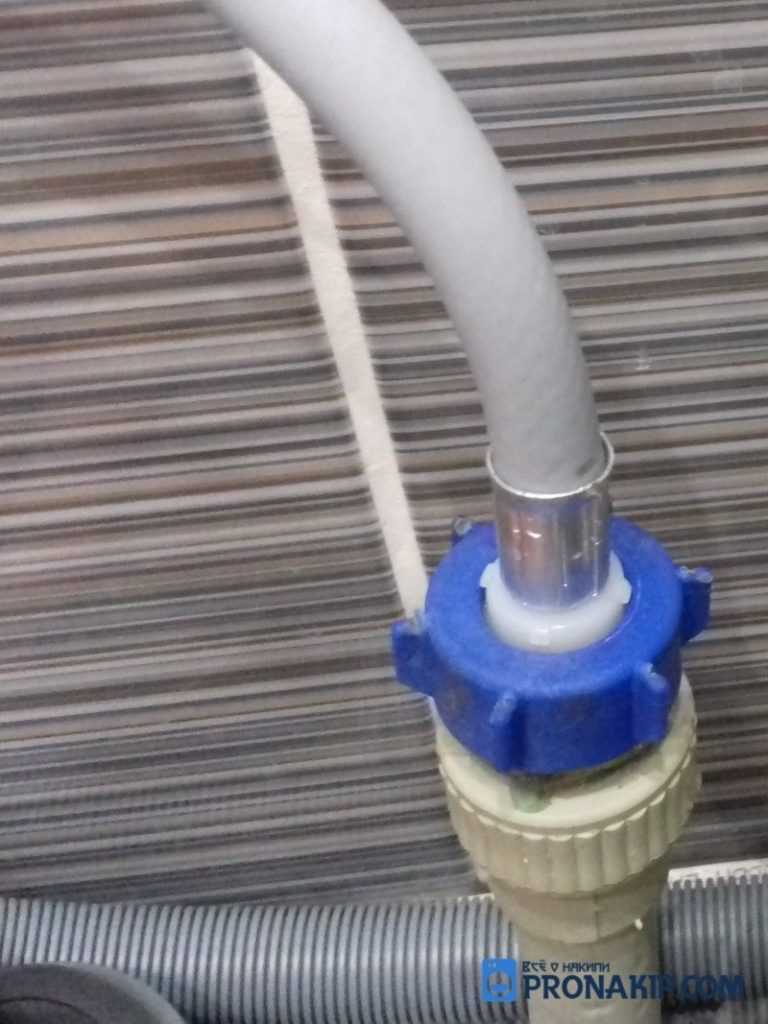

Теперь о самом подключении. В комплекте со стиральной машиной идет резиновый шланг, которым и надо подключить стиральную машину к воде. Его длина 70-80 см, чего не всегда достаточно. При необходимости в магазинах, торгующих сантехникой, можно купить более длинный (3 метра не предел, кажется).

Это шланг накручивается на соответствующий выход на задней стенке. Там должна стоять уплотнительная резиновая прокладка, так что подматывать нет необходимости. Накидную гайку шланга (пластиковая) затягивайте руками, если и применять ключи, то всего подтянуть на пол оборота. Не больше.

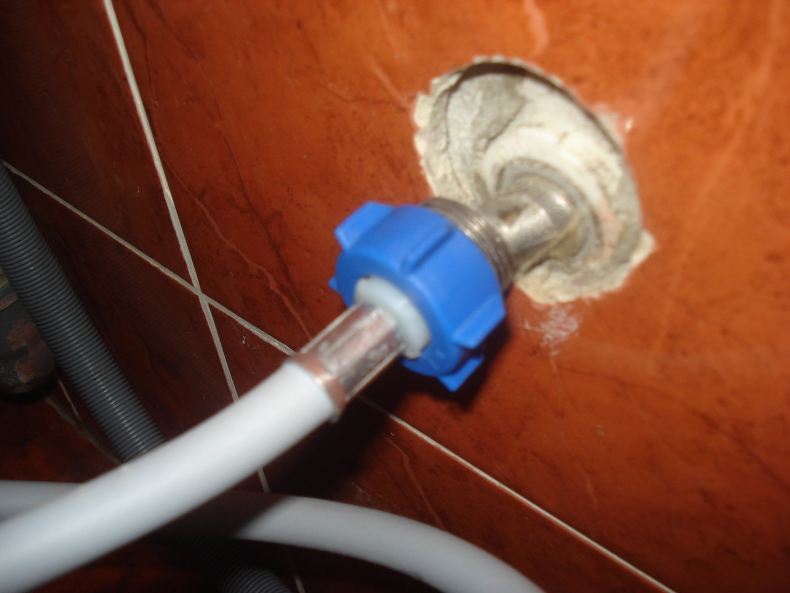

Впускной шланг прикручивать к специальному выходу на задней стенке корпуса

Второй конец шланга надо подключить к водопроводной системе. Если у вас есть где-то свободный отвод, заканчивающийся краном — отлично, если нет, надо делать врезку.

Если есть свободный отвод воды подключить стиральную машину к водопроводу очень просто — ставите фильтр, к нему — шланг. Все

Проще всего с пластиковыми, полипропиленовыми или металлопластиковыми трубами — купили тройник (с одним переходом на металл), запаяли/установили. Если водопровод разведен металлической трубой, врезать тройник придется при помощи сварки.

В любом случае после тройника ставят кран. Более простой и дешёвый шаровый. Вот при его установке можно на резьбу намотать льняную паклю и смазать пастой.

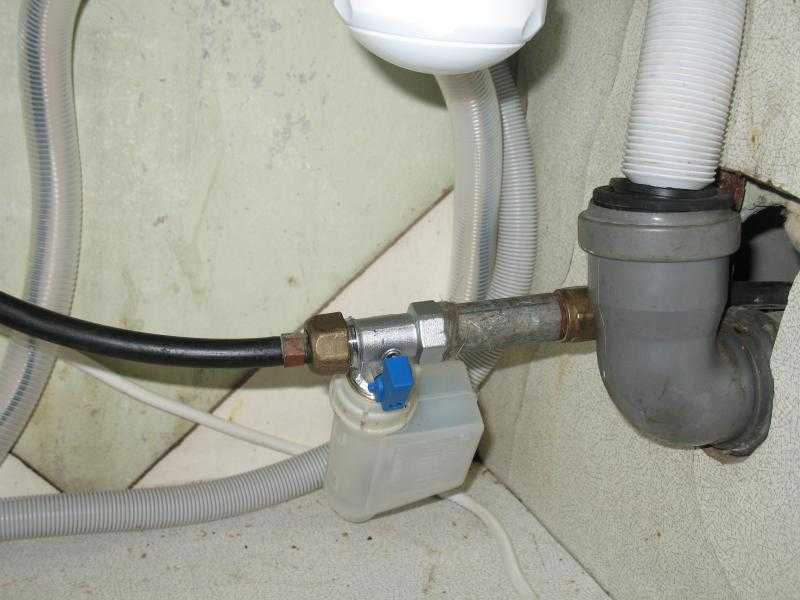

После тройника ставьте шаровый кран, к нему уже подключайте шланг

Есть тройники с кранами для подключения стиральных машин и другой бытовой техники. В одном из отводов уже установлен шаровый кран и сделано всё в одном корпусе. Смотрится более компактно, но при неисправности крана придется менять весь тройник.

Краны и тройники для подключения бытовой техники

Куда вывести сливной шланг

Если рядом есть сифон мойки или раковины, проблем нет. Даже не придется переделывать канализацию. Надо будет купить специальный сифон с отводом для подключения стиральных машин и другой бытовой техники и установить его вместо старого.

Один из сифонов для подключения слива стиралки к канализации

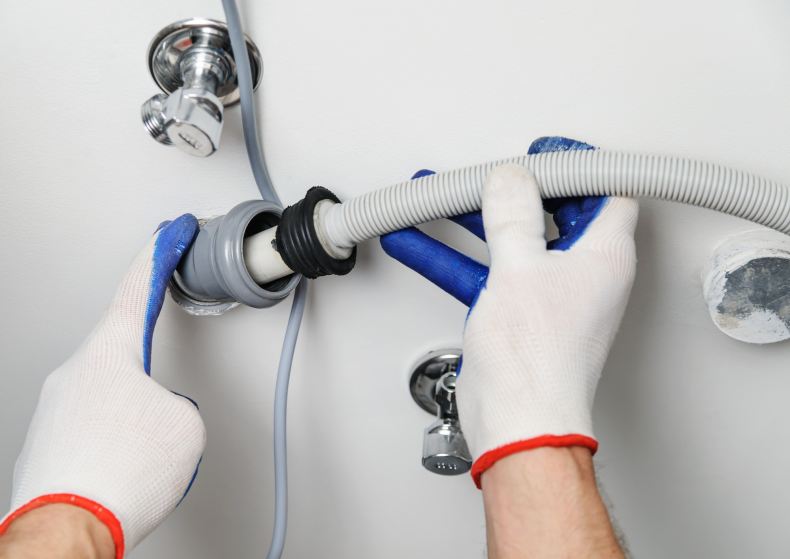

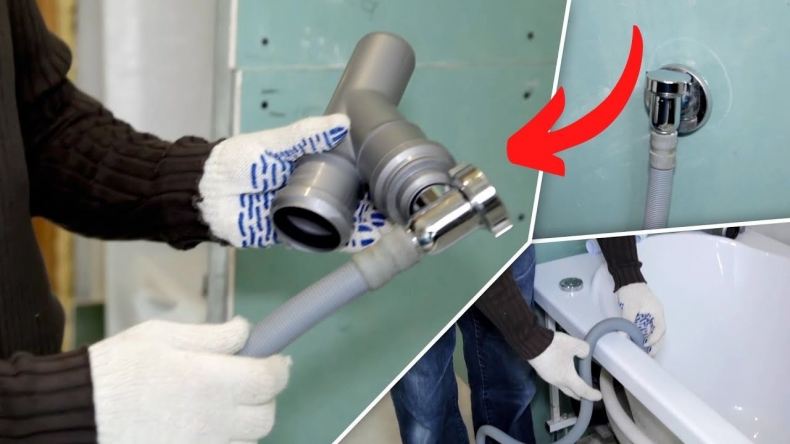

Еще варианты подключить стиральную машинку к канализации напрямую. Для этого можно:

Все эти способы требуют переделки трубопровода, зато подсоединение будет капитальным. Есть один момент: диаметр сливного шланга намного меньше размеров канализационных оводов. Чтобы обеспечить герметичность и гарантировать отсутствие запахов, в отводы вставляются специальные резиновые манжеты. В них просто втыкается шланг. Эластичный край манжеты обжимает его, соединение готово.

Есть еще временные варианты подключения. Спускной шланг просто опускают в ванную, унитаз или раковину. Этот способ, конечно, очень простой, но не лучший — шланг может упасть, его можно забыть уложить на место после включения машины и т. п. Тогда вода сливается прямо на пол, а убирать потоп не очень приятно, да еще и соседи снизу точно не обрадуются.

Опустить шланг в унитаз — просто, но ненадежно

При любом способе подключения сливного шланга от машинки к канализации, необходимо следить за тем, чтобы он не перегибался и не укладывался петлями. Гофрированный шланг слива склонен к образованию засоров, потому надо следить за минимальным радиусом изгиба.

Правила подключения стиральной машины к канализации

Все эти данные обычно прописаны в инструкции, но обычно минимальный радиус изгиба — 50 см, максимальный — 85 см. Для того чтобы можно было контролировать положение шланга, есть специальные пластиковые хомуты, которые надеваются сверху на гофру и удерживают ее в нужном положении.

Хомут для фиксации гофры

Подключение к электросети

Так как мощность стиральной машины при включенных ТЭНах приличная, на нее желательно подвести отдельную линию электропитания от щитка. Схема несложная, фаза со входа подается на автомат защиты, с него идет на УЗО, потом проводом до места установки розетки.

Схема подключения стиральной машины к электросети

Все производители акцентируют внимание на том, что розетка должна иметь заземление. Только в этом случае сохраняются заводские гарантии.

Теперь о номиналах. Защитный автомат выбирают по току, который необходим устройству. Эту цифру можно найти в паспорте, а можно посчитать. Для быстрого расчета воспользуйтесь онлайн калькулятором вычисления тока. Для самостоятельного решения нужно, мощность стиральной машины разделить на 220 В, получим потребляемый ток. Например, ваш агрегат имеет мощность 3,5 кВт. Получаем 3500 Вт/220 В = 15,9 А. Защитный автомат берем ближайший больший по номиналу. Они бывают на  6 А, 10 А, 16 А, 20 А, 25 А. Для нашего случая подходит автомат на 16 А.

Перейдем к выбору УЗО. По току его берут на одну ступень выше, чем номинал автомата, то есть для приведенного примера это 32  А. Но УЗО имеет еще одну характеристику — ток утечки. Для устройств, которые подключаются к выделенной линии рекомендованная величина — 10 мА. Итак, для стиральной машины мощностью 3,5 кВт, требуется автомат на 16 А, УЗО на 32 А с током утечки 10 мА.

Еще неплохо бы рассчитать сечение провода. Сегодня для проводки используют в основном кабели с медными жилами. Они более гибкие, менее тяжелые. Расчет делают по мощности или по потребляемому току, но так как разброс мощностей стиральных машин ограничен, можно сказать сразу, что для устройств до 4,1 кВт достаточно сечения жилы 1,5 кв. мм медные жилы, до 5,5 кВт — сечение 2,5 кв. мм.

Последний этап — выставление уровня

Подключить стиральную машину к водопроводу и канализации — это еще не все. Надо ей обеспечить нормальные условия для работы. Для того чтобы стиральная машина во время отжима не прыгала, ее надо выставить строго вертикально. Регулируется положение корпуса при помощи регулируемых ножек. Берут строительный уровень, укладывают на крышку, изменяют высоту ножек, добиваясь того, чтобы пузырек в уровне находился строго по центру.

Проверяют уложив уровень параллельно лицевой части, затем сдвигают к задней стенке. Потом процедура повторяется, но уровень прикладывают к боковым стенкам корпуса — с одной, потом с другой стороны. После того как во всех положениях пузырек находится строго по центру, можно считать, что стиральная машинка выставлена по уровню.

Проверка правильности выставления стиральной машины

Если уровня нет, можно попробовать выставить машинку поставив на нее стакан с ободком, в который налита вода. Уровень воды по ободок. Изменяете положение до тех пор, пока вода не будет точно по ободку. Этот способ менее точен, но лучше чем ничего.

Сантехнические работы стиральной машины — Fine Homebuilding

Руководства по проектам Fine Homebuilding

Сантехника

How-To

Узнайте, как установить водяные клапаны и слив стиральной машины, а затем подключить стиральную машину.

Автор Rex Cauldwell

Самый простой и недорогой способ подсоединения водопровода к стиральной машине — это нагрудники для шлангов, ввинченные в коленчатые патрубки. Угловые отводы изготавливаются для всех труб. Выберите колено для используемого типа трубы — PEX, CPVC или меди — и закрепите его на стене

1 . Вкрутите нагрудник шланга в колено с откидным ушком, сначала затяните вручную, затем затяните ключом, оставив резьбу шланга направленной прямо вниз 2 . Вы также можете использовать слив бойлера или слив котла с шаровым краном. В основном любой клапан с 1/2 дюйма. наружная резьба и нагрудник на противоположном конце подойдут.

1. Установите коленчатый патрубок, который подойдет для используемой вами ватерлинии.

2. Ввинтите накидку шланга в коленчатый патрубок, резьбой шланга вниз.



Сливы для котлов и насадки для шлангов с шаровыми кранами можно использовать вместо стандартных насадок для шлангов.

Обычный черный шланг омывателя имеет привычку образовывать пузыри и протекать. Вместо этого используйте прочный шланг с оплеткой из нержавеющей стали.



Сверление каменных стен Для сверления каменной стены требуется несколько специальных инструментов. Ударная дрель делает свое дело, потому что она бьет во время вращения, что ускоряет работу. Купите шурупы для каменной кладки (с шестигранными головками 1⁄4 дюйма или 5⁄16 дюймов) в упаковке, и вместе с ними будет сверло нужного размера. Для сверления бетона вам понадобится перфоратор, твердосплавная коронка и шурупы по бетону. Просверлите отверстия в соответствующих местах твердосплавным сверлом. Закрепите приспособление шурупами по бетону с помощью шестигранного ключа на аккумуляторной дрели.





Выбор коробки шайбы

Коробки шайбы обычно предназначены для установки между стойками (или на стойке) с помощью прилагаемых кронштейнов. Не покупайте комплект только для стиральной машины. Это дешево и не настоящий комплект. Для такого типа коробки требуются клапаны с длинным стержнем (резьбовые концы 1/2 дюйма должны быть достаточно длинными, чтобы проходить через коробку, и при этом иметь достаточную длину для водопровода), и такие клапаны обычно необходимо заказывать по специальному заказу.



ПРЕДУПРЕЖДЕНИЕ: Избегайте шайб с клапанами с круглыми ручками. Со временем эти клапаны заржавеют на месте и их невозможно будет повернуть.



Клапаны в коробках определяют качество устройства. В хорошем ящике будут клапаны с рычажными ручками A . В лучшем ящике будет один легко поворачивающийся рычаг, который закрывает и открывает оба клапана одновременно B . Лучшая коробка будет использовать один рычаг с легким поворотом, но также будет включать противоударные клапаны для смягчения вибрации гидравлического удара, возникающей при включении и выключении соленоида омывателя С . Установка водопроводных линий и стоков по обеим сторонам стойки предлагает дополнительную установку дренажа и более аккуратный внешний вид D .

А. Хорошо. Эта коробка имеет легко поворачиваемые клапаны.	Б. Лучше. Эта коробка имеет одну ручку для горячего и холодного.
C. Лучший. Этот ящик имеет одну легко поворачивающуюся ручку и противоударные клапаны.	D.  Размещение водяного и дренажного боксов рядом на стойке дает возможность разместить водосточную трубу в другой полости стойки.



Установка сливного отверстия шайбы

ХАРАКТЕРИСТИКИ СЛИВА СТИМАНОЙ МАШИНЫ

водосточная труба (обычно из ПВХ 40) со стояком около 36 дюймов, который впадает в 2-дюймовый. горизонтальная П-ловушка A , B , С .

A. Используя стандартную коробку, 2-дюймовый. ловушка может не соответствовать 16-дюймовому. полость, если длина горизонтального участка трубы составляет 4 дюйма (удвоенный диаметр трубы) или больше.

B. Сифон легко устанавливается, если полость шпильки удлинить до 18 дюймов.

C.  Использование разделительной коробки позволяет разместить сифон и стояк в одной полости стены без помех от водопроводных линий.



ЧТО МОЖЕТ ПОЛУЧИТЬ НЕИСПРАВНОСТЬ: Нормы требуют, чтобы горизонтальный участок после ловушки был как минимум в два раза больше диаметра трубы или 4 дюйма для 2-дюймовой трубы. осушать. Этот горизонтальный ход препятствует тому, чтобы P-ловушка функционировала как непреднамеренная и незаконная S-ловушка. Горизонтальное расстояние от водослива (воды в ловушке) до изгиба колена или Т-образного фитинга, а не длина горизонтальной трубы между ними.



Подключение стиральной машины

После того, как клапаны и слив на месте, пришло время подключить стиральную машину. Это означает подсоединение шлангов омывателя к омывателю и клапанам в омывателе, а также подсоединение слива омывателя.

ЗАЗОРЫ ДЛЯ СТИРАЛЬНОЙ И СУШИЛЬНОЙ МАШИНЫ

Непосредственно перед тем, как установить шайбу на место, затяните шланги омывателя на соленоиде 1 . Подсоедините противоположный конец шлангов омывателя к клапанам в коробке омывателя 2 . При присоединении концов шланга к клапанам в коробке следите за тем, чтобы горячее было горячим, а холодное – холодным. Затем вставьте конец сливного шланга омывателя в сливную трубку коробки омывателя 9.0013 3 . Включите воду и проверьте, нет ли утечек. Чтобы убедиться, что горячее – горячее, а холодное – холодное, включите стиральную машину в режим холодной стирки и убедитесь, что в бак поступает холодная вода.



ЧТО МОЖЕТ ПОЛУЧИТЬ НЕИСПРАВНОСТЬ: В новостройках согласно большинству норм требуется черновая установка выпускных отверстий стиральной машины, даже если владелец этого не хочет.



1.   Подсоедините шланги к выпускному отверстию омывателя на соленоиде.

2. Подсоедините другой конец шлангов омывателя к клапанам в коробке омывателя.

3. Вставьте слив омывателя в сливную трубу.



---

Выдержки из Taunton’s Сантехника в комплекте Рекса Колдуэлла.

Доступно на Amazon.com.

Также доступно для скачивания.

Предыдущий: Список прачечных на стене прачечной Следующий: (Часто болезненная) эволюция бытовых пожарных спринклеров

Сантехника

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

• Сантехнические системы
• Материалы
• Сантехнические инструменты

Ванные комнаты

• Раковины
• Души и ванны
• Туалеты

Кухни

• Кухонные Раковины
• Фильтрация воды
• Техника

Черновая обработка

• Макет
• Монтаж
• Медная труба
• Трубка PEX
• Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

• Водные нагреватели
• Фильтры для всего дома
• Дренажные насосы
• Шайбы
• Спринклерные системы

Техническое обслуживание и ремонт

• Раковины
• Туалеты
• Души и ванны
• Системы

Как установить водосточную трубу для стиральной машины и сушилки | Главная Путеводители

Автор Chris Deziel Обновлено 14 декабря 2018 г.

Водосточная труба, которую вы устанавливаете для стирально-сушильной машины, очевидно, будет обслуживать только стиральную машину. Сушильная машина не подключается к водопроводу, потому что не использует воду. Однако вентиляционное отверстие необходимо, и это так же важно, как слив для вашей стиральной машины. Слив стиральной машины является частью водопроводной системы, и при его установке вы должны помнить о правилах сантехники. Однако правила, регулирующие установку вентилятора осушителя, содержатся в Международном жилищном кодексе и действуют в первую очередь для предотвращения пожаров.

Слив омывателя

1. 1.

   Найдите сливную трубу, к которой можно подсоединить слив омывателя. Подходящими кандидатами являются ближайшая раковина, ванна, душ или слив унитаза. Возможно, вам придется снять часть настенного покрытия, чтобы получить к нему доступ.

2. 2.

   Отрежьте трубу ножовкой и установите тройник или тройник в зависимости от ориентации трубы. Приклейте фитинг к водосточной трубе с помощью клея для пластиковых труб. Убедитесь, что фитинг имеет 2-дюймовое выходное отверстие, направленное в сторону стиральной машины.

3. 3.

   Проложите 2-дюймовую трубу из АБС-пластика к стене позади стиральной машины. В какой-то точке в пределах полутора метров от стиральной машины установите 2-дюймовый санитарный тройник так, чтобы его выход был направлен вверх. Это тройник для вентиляционной трубы.

4. 4.

   Выведите трубу примерно на 2 дюйма от стены и на 36–42 дюйма над полом. Приклейте P-ловушку из АБС-пластика. Приклейте 10-дюймовую трубу к входному отверстию ловушки. Подсоедините сливной шланг стиральной машины к тому отрезку вертикальной трубы, который называется стояком. У вашего шланга омывателя может быть разъем, который требует приклеивания специального фитинга к стояку.

5. 5.

   Выдвиньте вентиляционное отверстие вверх от санитарного тройника, приклеенного к дренажной линии. Привяжите его к основной вентиляционной трубе на чердаке.

Вентиляционное отверстие сушилки

1. 1.

   Найдите снаружи дома место, подходящее для вытяжного отверстия сушилки. Он должен быть в пределах 25 футов от сушилки. Вычтите 5 футов из этого минимального требования для каждого колена, которое вы должны установить в вентиляционной трубе.

2. 2.

   Вырежьте отверстие в сайдинге с помощью дрели и кольцевой пилы достаточно большого размера, чтобы в него можно было установить вентиляционную заглушку. Проденьте трубку, прикрепленную к крышке, через отверстие. Прикрутите заглушку к сайдингу и утеплите отверстие герметиком или пенопластом.

3. 3.

   Подсоедините жесткую вентиляционную трубу из оцинкованной стали к выпускному отверстию осушителя. Закрепите его хомутом. Проведите трубу к крышке, которую вы установили на сайдинге. Отрежьте трубу ножовкой по мере необходимости. Соедините трубы фольгированной лентой.

4. 4.

   Подвесьте вентиляционную трубу к потолочным балкам с помощью строп, если вам нужно провести ее через подполье. Держите его на расстоянии 12 дюймов от земли и 12 дюймов от любых препятствий.

   Things You Will Need

   • Hacksaw

   • Sanitary tee or wye fitting

   • Plastic pipe cement

   • ABS pipe, 2-inch

   • Sanitary tee, 2-inch

   • ABS P-trap

   • Drill and hole saw or reciprocating saw

   • Vent cap

   • Caulk or foam insulation

   • Rigid, galvanized-steel vent pipe

   • 2 pipe clamps

   • Фольгированная лента

   • Обвязка труб

   Наконечник

   Если сушилка расположена очень близко к наружной стене, вероятно, будет проще вентилировать ее с помощью гибкой металлической трубы. Избегайте гибких пластиковых труб, которые легко воспламеняются.
