Расчет четырехскатной крыши: калькулятор, площадь
Для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.
Содержание
- Расчет четырехскатной крыши — общие понятия
- Проводим вычисления
Расчет четырехскатной крыши — общие понятия
Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:
Виды четырехскатных крыш- Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши.
Шатровая кровля применяется, в основном, при строительстве квадратных зданий. - Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.
Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.
Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.
Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции.
Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.
Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.
Проводим вычисления
Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:
- используемые кровельные материалы;
- уклон ската;
- параметры и проект стропильной системы.
Это тоже важно знать: Четырехскатная крыша своими руками: пошаговая инструкция
От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.
Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.
Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.
Формула расчета площади четырехскатной крышиВысчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши.
Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.
Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.
Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.
Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:
- уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
- получаемая площадь поверхности кровли и ее примерный вес;
- длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
- рекомендации по обрешетки (ее площадь, шаг и так далее).
Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.
Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.
как рассчитать площадь четырехскатной крыши
Содержание статьи
Расчёт вальмовой крыши
Скачать, сохранить результат
Выберите способ сохранения
Информация
Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец.
Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.
Вальмовая крыша имеет четыре ската – торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений
Достоинства и недостатки вальмовой крыши
Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:
- Обтекаемость кровельного покрытия;
- Жесткость конструкции;
- Отсутствие фронтонов
Вальмовая крыша также имеет ряд недостатков:
- Сложность расчетов и установки крыши;
- Большой отхода материала (особенно МЧ).
Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.
Специфика работы калькулятора расчета вальмовой крыши
Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.
Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.
При устройстве теплой крыши необходимы:
- Утеплитель толщиной 100 мм, но лучше 150-200 мм.
- Гидроизоляция, пароизоляция;
- Контробрешетка толщиной не менее 30 мм.
Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.
Расчет параметров четырехскатной крыши
Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.
По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли.
Детали вычислений находятся сразу за калькулятором.
Расчет 4-х скатной крыши
Угол наклона граней (скатов) крыши в градусах
Шатровая крыша
Вальмовая крыша
Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).
- Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
- Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
- Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
- И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:
Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:
Как рассчитать площадь четырехскатной крыши — правила и последовательность
Четырехскатная крыша дома
Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве.
Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.
Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.
Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.
Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.
Четырёхскатные крыши могут отличаться по форме:
- непосредственно четырёхскатная;
- полувальмовая;
- вальмовая;
- четырёхскатная щипцовая.
Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.
Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

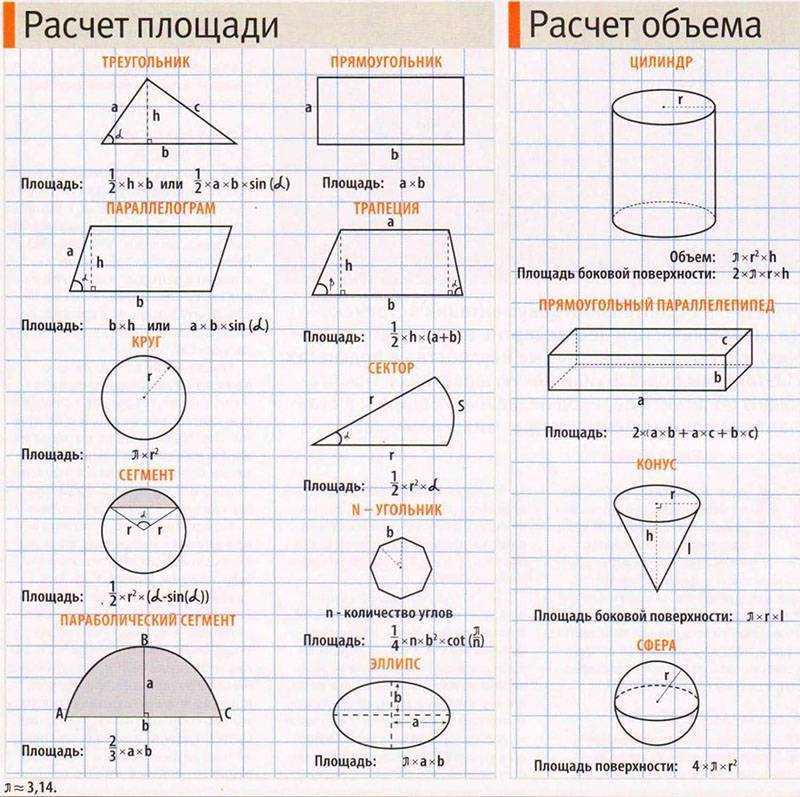

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.
Самостоятельный расчёт площади четырёхскатной крышиКак уже говорилось ранее, в первую очередь составляется полный план крыши.
Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.
Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.
Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.
Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:
- Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.
Вынести каждый из них на отдельный рисунок. Перенести все размеры.Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.
- Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
- Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
- Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
- После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.
Расчет площади вальмовой крыши
Для примера приведём расчёт кровли четырёхскатной крыши.
Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника.
Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.
Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.
Приступаем к расчётам.
Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.
Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.
Далее вычисляем площадь треугольных скатов. S= ((7 x 4,8)/ 2)x cos 30° = 16,8 x 0,87 =14,7.
Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.
Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.
В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари.
Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.
После того, как проведён расчёт четырёхскатной крыши, и вычислена общая площадь , можно приступать вычислению необходимого метража кровельного материала. Ошибочным является мнение, что площадь чертежа кровли и площадь необходимого материала совпадают. Суть в том, что все элементы кровельного материала необходимо уклалывать в нахлёст. Кроме того, для каждого кровельного материала свои технические показатели величины нахлёста. Соответственно, расходы материалов значительно увеличиваются.
При расчёте необходимого количества кровельного материала для многоуровневой крыши, желательно обратиться за помощью к компьютерной рограмме. Она сделает вычисления быстрее и надёжнее.
Но сделать расчёт требуемого материала для простой крыши, можно самостоятельно. Это не влечёт особых трудностей.
Приведём пример расчёта количества шифера для нашей четырёхскатной кровли, расчёт площади которой мы производили ранее.
Для этого нам необходимо составить пропорцию:
Х – 15%, где S – площадь крыши, X — запас, равный 15%.
После того, как будет вычислен X, полученное число необходимо прибавить к площади S. В результате будет получена площадь необходимого количества материала.
Таки образом, в нашем случае пропорция будет выглядеть так:
X = 15 х 75 / 100 = 11.25. округляем до 11,5.
11,5 + 75 = 86,25 (м?) — площадь необходимого кровельного материала.
Расчет кровельных материалов
Кроме того, при расчёте необходимого материала следует помнить, что неизменно будут оставаться отходы, на них может понадобиться ещё до 20% материала. То есть опять следует составить пропорцию, где Х теперь является расходом. Полученный результат прибавляем к площади.
Остаётся лишь рассчитать количество листов кровли. Для этого следует полученную общую площадь всей кровли разделить на площадь одного кровельного листа.
При возведении сложной крыши следует брать запас материала не 15%, а не менее 20%.
Расчёт мягких кровель ведётся по тем же формулам, что и расчёт шифера. Расход зависит от вида кровельного материала и технологии его укладки. Площади ендов и коньков считаются и заказываются отдельно, так как их измерение ведётся не в квадратных, а в погонных метрах.
Длина кровельных листов, определяемых по высоте ската, высчитывается размерами крыши дома. Как правило, металлочерепица выпускается длиной до 8 метров. При этом толщина листов составляет от 0,2 до 0,4 см. В результате длинные металлические листы очень сильно гнутся. Это может затруднить процесс транспортировки, так как в дороге листы могут переломиться. Поэтому, когда заказывают металлическую черепицу, учитывают площадь крыши, кровельных листов, выбирают наиболее подходящие размеры. Так же следовать учитывать квалификацию рабочих, которые будут заниматься укладкой кровли. Таким образом, при площади кровли до 150 м? рекомендуется приобретать кровельные листы длиной до 2 м.
при площади кровли до 250 м? предпочтительны кровельные листы длиной до 4 м, при площади крыше свыше 250 м? приобретают листы длиной более 6 м. Металлические листы, длиной более 6 метров трудны в укладке, так как очень сильно прогибаются. Для их установки необходимо нанимать опытных кровельщиков.
При транспортировке длинных кровельных листов следует контролировать процесс погрузки, перевозки и складирования материала.
Так как на сложных кровлях велик расход материала. Предпочтительно приобретать штучный материал. Штучный материал это мягкие кровельные покрытия, например, битумная гибкая черепица. Таким образом, отходы получается минимизировать за счёт небольших размеров элементов. Но при грамотном расчёте и ответственном подходе, монтаж кровли можно провести таким образом, что больших затрат возможно будет избежать.
Обращаем ваше внимание на то, что мягкие кровли требуют организации сплошной обрешётки, а так же дополнительных расходов на установку. При этом цены на данные виды покрытий значительно выше.
Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции.
Калькулятор каркаса вальмовой крыши — дюймы
Полноэкранный режим
?
Всегда показывать полное меню
Прилепленное меню
Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
?
Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)
Поделись этим!
Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы
| Элементы крыши имеют цветовую маркировку Коммон и Король Коммон хребет Бедренное стропило Джек Рафтер ? Как скорректировать результаты для расширения крыльца вальмовой крыши Расширения крыши крыльца? Создает ссылку для сохранения или совместного использования текущего расчета Поделитесь этим расчетом | ||||||||||||||||||||||||||||||||||||||||||||
522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12
Деталь соединения стропил
Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.
Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.
Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Печать бумажных шаблонов в натуральную величину — вырезайте и сгибайте древесину, чтобы отметить и вырезать углы. |
Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.
Угол крыши Свес Весы
Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра.
Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.
Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)
| Угол обшивки слоя и отступ отреза Обе ориентации листа ↔ ↕ 1138,93 фут² = 35,6 листов +
5%10%15% отходов = 40 листов Калькулятор разреза бедра |
Расширения крыши крыльца
Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).
Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①
Наверх ↑
Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
