Как сделать отопление в частном доме своими руками

В этой статье мы пошагово разберемся с тем, как сделать отопление в частном доме, рассмотрим различные виды котлов отопления и радиаторы. Также в статье имеется подробная инструкция по выбору труб для отопления.

Всего лишь несколько десятилетий назад единственным видом отопления домов было печное, что объяснялось дешевизной твердого топлива и отсутствием доступа к другим источникам энергии. За относительно короткое время системы отопления развились очень сильно и появилось столько их разновидностей, что у хозяина дома могут быть муки выбора именно того варианта, который подойдет ему наилучшим образом.

Как сделать отопление в частном домеКак сделать отопление в частном доме

Виды источников энергии и факторы, определяющие их выбор

Главным фактором, влияющим на правильный выбор системы отопления – это наличие рядом доступного топлива или источника энергии, которая в дальнейшем будет преобразовываться в нужное нам тепло. Что же используется человечеством в настоящее время.

Твердое топливо
Виды твердого топлива

Твердое топливо издревле используется человеком в качестве источника энергии. Им могут быть:

  • Дрова или любой вид древесины, в том числе отходы древесного производства. Это наиболее давно используемый вид топлива, который не потерял актуальность до сих пор. В эту же категорию можно отнести и современные его виды: пеллеты или топливные брикеты (евродрова), — для производства которых применяют высушенные и спрессованные древесные отходы. Благодаря низкому содержанию влаги в этих изделиях, производители заверяют, что их теплотворная способность в 2—3 раза выше, чем традиционных дров.
  • Каменный уголь дает при сгорании больше тепла чем дрова, но он образует значительное количество шлака, который требует периодической чистки и удаления. Для возгорания угля потребуется все то же древесное топливо.
  • Торф в чистом виде для топлива уже не используется, поэтому производители предлагают так называемые торфяные брикеты, где исходное сырье тщательно высушивают, а затем прессуют в удобную для транспортировки и хранения форму. Естественно, что теплотворная способность таких брикетов значительно выше, чем природного торфа.
Твердое топливо продолжает успешно применяться для отопления домовТвердое топливо продолжает успешно применяться для отопления домов
Камины и печи

Самыми первыми источниками тепловой энергии были обычные костры, а потом уже появились камины и печи, где над сгоранием твердого топлива уже имеется хоть какой-то контроль. И этот вид отопления еще рано отправлять на «свалку истории». Если речь идет о частном доме, где люди появляются периодически, а не постоянно проживают (например, дача), то камин или печь будут идеальным вариантом. Мастера-умельцы разработали множество замечательных проектов, в которых камин и печь совмещены. В таких домах хозяева с такими печами могут одновременно любоваться открытым пламенем, обогревать помещения и готовить пищу.

Печь совмещенная с камином - отличный вариант отопления дачного домаПечь совмещенная с камином — отличный вариант отопления дачного дома

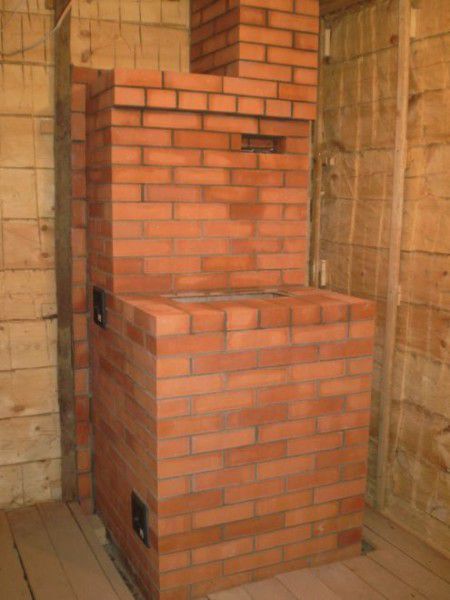

Как сложить печь из кирпичаПодробную информацию, как сложить печь из кирпича читайте в статье на нашем сайте.



Твердотопливные котлы

Для того чтобы передать энергию теплоносителю, в качестве которого чаще всего выступает вода, существуют специальные твердотопливные котлы, они в течение долгого времени были незаслуженно задвинуты на второй план, благодаря победному шествию газовых котлов. Но в последнее время, на фоне постоянного удорожания основных энергоносителей: электричества, газа и различных видов жидкого топлива, — они обретают второе рождение. Перечислим основные достоинства твердотопливных котлов:

  • Твердотопливные котлы имеют наиболее низкую стоимость вырабатываемой тепловой энергии: один киловатт энергии, произведенной ими в 4 раза дешевле, чем при сжигании природного газа, не менее чем 8 раз дешевле, чем при сжигании дизтоплива и в 17 раз дешевле, чем тепло, вырабатываемое электрическим котлом.
  • Большинство современных твердотопливных котлов не требуют подключения к электричеству, их автоматика энергонезависима. Поэтому их выгодно эксплуатировать там, где нет газоснабжения, имеются частые перебои или отсутствует электроснабжение. Следует отметить, что для полной автономности с твердотопливным котлом, следует проектировать систему отопления с естественной циркуляцией и открытым расширительным бачком.
  • Современные модели пиролизных котлов длительного горения практически «всеядны» — принимают любой вид твердого топлива, в том числе и различные горючие отходы. Они требуют всего один-два раза в сутки чистки и закладки. Благодаря созданным в них условиям, сгорание топлива происходит наиболее полно, поэтому и золы и шлаков в них намного меньше.
Пиролизные котлы максимально используют энергию сгорания твердого топливаПиролизные котлы максимально используют энергию сгорания твердого топлива

Но, твердотопливные котлы не безупречны, поэтому имеют ряд недостатков:

  • Даже при наличии «продвинутой» автоматики, такой вид котлов требует обязательного участия человека для чистки и закладки новой порции топлива. Частично лишены этого недостатка пеллетные котлы, в котором подача из бункера в камеру сгорания происходит автоматически, но и они требуют периодической чистки, да и стоимость пеллет пока «кусается».
  • Твердотопливные котлы имеют большие габариты и требуют отдельного помещения для себя и для запаса топлива, а также дымохода, способного выдержать высокие температуры.
  • Эти виды котлов имеют очень большую тепловую инерционность и могут генерировать избыточное для отопления тепло, поэтому желательно их оборудовать водяным теплоаккумулятором, а это сильно сказывается на общей стоимости системы отопления.

Тем не менее твердотопливные котлы еще очень долго будут использоваться человечеством, так как они работают на возобновляемых видах топлива, чего нельзя сказать об углеводородах, запасы которых истощаются и цены на них постоянно растут. В частных домах их использование оправдано только лишь там, где отсутствует газоснабжение либо имеется источник твердого топлива по очень низкой цене.

Лучшие твердотопливные котлы длительного горения

Stropuva S40U
Stropuva S40U
Stropuva S40U

Выглядит привлекательно: производитель заявляет, что одной загрузки угля хватит до 130 часов работы, брикетов – до 72 часов, дров – до 31 часа. Причем изначально литовские котлы теперь для нашего рынка изготавливаются в Санкт-Петербурге, хотя это в основном влияет только на цену.

  • Универсальность
  • Длительная работа на одной загрузке, особенно на брикетах
  • Неудобство чистки и загрузки
  • Ярко-желтый корпус – хорошо видна грязь
  • Стальной, а не чугунный

Цены на твердотопливный котёл Stropuva S40U

Stropuva S40U

Sime SOLIDA EV 5
Sime SOLIDA EV 5Sime SOLIDA EV 5

Чугунный и простой как молоток – что еще нужно от классического твердотопливного котла? А чугуна итальянцы не пожалели – котел весит 350 кг. Мощность на угле доходит до 45 киловатт, на дровах – до 40. Так что даже на не самом качественном топливе есть приличный запас.

  • Долговечность
  • Удобство загрузки и чистки
  • Требуется серьезное усиление пола

Цены на твердотопливный котёл Sime SOLIDA EV 5

Sime SOLIDA EV 5

Protherm Бобер 40 DLO
Protherm Бобер 40 DLOProtherm Бобер 40 DLO

В плане КПД котел вышел не сказать, что удачным: 71,65% на угле, на дровах же и вовсе 63,15%. На нашем рынке есть и более эффективные твердотопливные котлы.Но при этом теплообменник прочный и долговечный, в эксплуатации твердотопливный Protherm (в отличие от газовых собратьев) показывает себя хорошо.

Плюсы

  • Надежный чугунный теплообменник

Минусы

  • Не самая высокая длительность горения

Цены на твердотопливный котёл Protherm Бобер 40 DLO

Protherm Бобер 40 DLO

Жидкое топливо и жидкотопливные котлы

Большинство жидкотопливных котлов работает на дизельном топливе (солярке), реже на мазуте. Их применение оправдано лишь в том случае, когда нет доступа ни к природному газу, ни к твердому топливу. Без электроэнергии, однако, они не работают. Достоинствами жидкотопливных котлов являются:

  • Для установки такого котла не нужно получать специальных разрешений (как с газовыми котлами).
  • Жидкотопливные котлы имеют высокий КПД.
  • Большинство моделей имеет высокую мощность, что позволяет отопить большие по площади дома или группу строений.
  • Жидкотопливные котлы легко поддаются регулировке.
  • Некоторые модели могут трансформироваться в газовые котлы путем замены горелки.
  • Тепло, генерируемое жидкотопливным котлом, обходится гораздо дешевле, чем электрическим.
Современный жидкотопливный котел может стать украшением интерьераСовременный жидкотопливный котел может стать украшением интерьера

Недостатки жидкотопливных котлов:

  • Такие котлы энергозависимы, для работы горелки требуется электроэнергия. При перебоях в ее подаче требуется ручной запуск котла.
  • Для установки котла требуется специальное отдельное помещение с хорошей вытяжкой.
  • Для хранения запасов топлива требуется большая емкость, причем необходимо предусмотреть электроподогрев дизельного топлива в зимнее время.
  • Жидкотопливные котлы очень шумные из-за работы вентиляторной горелки.
  • Тепло, производимое такими котлами, значительно дороже, чем производимое газовыми или твердотопливными.

Исходя из всего вышесказанного, можно заключить, что жидкотопливные котлы выгодно устанавливать для обогрева частных домов большой площади, которые в перспективе, с подводом магистралей, будут переведены на газ.

Отопление при помощи электрической энергии

Передавать и использовать электрическую энергию, безусловно, удобнее всего. И преобразование в тепло осуществляется проще всего, и управлять процессом нагрева тоже легко. Почему же ее не используют так, как этого хотелось бы? Прежде всего, стоит узнать каким образом может использоваться электрическая энергия для отопления?

Прямые способы отопления электричеством

В этом способе передача тепла в помещения происходит без «посредника» — теплоносителя, а напрямую. Реализация такого электрического отопления может происходить разными путями:

  • Обогрев при помощи масляных радиаторов. Эти приборы известны большинству и представляют собой нагревательный ТЭН, помещенный внутрь металлического радиатора с минеральным маслом, которое, разогреваясь, передает тепло корпусу прибора, а тот уже в окружающее помещение. У электрических масляных обогревателей тепло передается как конвекционным путем, так и излучением. Они обладают определенной тепловой инерционностью, свойственной классическим чугунным радиаторам, просты в установке, однако, этот вид отопительных приборов дороже, чем конвекторы.
  • Отопление при помощи электрических конвекторов реализуется проще, чем масляными радиаторами. В таких приборах ТЭН помещен в керамическую оболочку и герметично впаян в корпус из стали или алюминия, имеющий ребристую форму. При нагреве тепло распределяется по конвектору, холодный воздух поступает снизу и, проходя через ребра, нагревается и поднимается наверх, то есть происходит конвекция. Нагретый воздух уже передает тепло строительным конструкциям и окружающим предметам. Доля излучения в таких приборах составляет примерно 10%.
Отопление при помощи электрических конвекторов очень легко реализуетсяОтопление при помощи электрических конвекторов очень легко реализуется
  • Отопление при помощи электрических теплых полов очень хорошо себя зарекомендовало как вспомогательное в частных домах и квартирах, но вполне может использоваться и как основное – лишь бы хватило выделенной мощности. Реализуется такое отопление при помощи нагревательных кабелей или инфракрасных пленок, которые скрывают либо в стяжке пола, либо под напольными покрытиями. Это один из самых комфортных видов электрического отопления.
  • Отопление при помощи инфракрасных излучателей – один из самых современных видов электрического отопления. Главные элементы – излучатели, могут монтироваться на потолок, стены, пол. Они могут быт как стационарными, так и передвижными. Преобразование электрической энергии в инфракрасные лучи происходит при помощи кварцевых излучателей, что позволяет получить очень высокую долю инфракрасного излучения. Особенностью таких излучателей является то, что они обогревают только те предметы, которые находятся в зоне их действия. Это позволяет создавать зоны с различным температурным режимом.
Потолочные инфракрасные излучателиПотолочные инфракрасные излучатели
  • Отопление в частных домах при помощи тепловентиляторов хорошо себя зарекомендовало, но не как стационарное, а как помощь основному. Например, в самые холодные дни основная система отопления не справляется со своей функцией или нужно быстро прогреть помещение дачного домика в зимнее время, пока инерционные водяные радиаторы выйдут на свой штатный режим.

Прямой способ отопления электричеством наиболее прост в исполнении, так как для его реализации требуется только закрепить тепловые приборы и провести к ним проводку, при необходимости установить терморегуляторы и контроллеры. Повсеместное использование этого способа отопления ограничивается, прежде всего, высокой стоимостью электроэнергии, ограничением выделенных мощностей на один дом, а также и недешевым оборудованием.

Электрическое водяное отопление

Этот вид отопления можно назвать косвенным, так как тепло передается вначале от ТЭНов теплоносителю – воде, а уже потом вода распределяется при помощи трубопроводов по помещениям и отдает свое тепло через обычные радиаторы отопления. Сердцем такой системы являются электрические котлы, которые могут быть нескольких типов:

  • Электрические котлы с ТЭНами (трубчатыми электронагревателями), которые применяются и в стиральных машинах, и в электрочайниках. Достоинствами таких котлов является их простота, что выгодно сказывается на цене. Основной недостаток – неизбежное образование накипи, что сильно со временем уменьшает теплоотдачу.
  • Электродные котлы в качестве нагревателя используют собственно саму воду, которая при пропускании через нее электрического тока подвергается процессу электролиза с большим выделением тепла. Такие котлы имеют компактные размеры, накипь в них не образуется, но для их эксплуатации требуется подготовка воды и периодическая замена электродов.
  • Индукционные котлы используют для нагрева воды явление электромагнитной индукции. В герметичной катушке генерируется переменное магнитное поле высокой частоты, под его воздействием в сердечнике и корпусе котла генерируются токи Фуко, разогревающие металл. Тепло передается циркулирующему теплоносителю – воде. Такие котлы надежны, имеют высокий КПД, но и цена на них больше, чем на ТЭНовые и электродные.

Обобщая все положительные характеристики водяных электрических котлов, можно отметить их преимущества:

  • Электрические котлы имеют небольшие размеры и могут быть установлены в любом удобном месте частного дома.
Кроме маленьких размеров электрические котлы могут иметь привлекательный дизайнКроме маленьких размеров электрические котлы могут иметь привлекательный дизайн
  • Они имеют высокий КПД, бесшумны в работе, не выделяют никаких вредных веществ, не требуют дымоходов.
  • Электрические котлы безопасны в эксплуатации.
  • Они могут встраиваться в существующую систему отопления с газовыми или твердотопливными котлами в качестве резерва, вспомогательного элемента или предотвращения замерзания теплоносителя в зимнее время.
  • Электрические котлы легко поддаются регулировке и техническому обслуживанию.

Главным фактором, который, к сожалению, ограничивает их широкое и повсеместное применение является более высокая цена на электроэнергию по сравнению с газом или твердым топливом. Большая часть электричества в мире производится путем сжигания углеводородов, поэтому эта самая удобная в использовании энергия пока проигрывает им по экономическим показателям.

Отопление газовыми котлами

В настоящий момент, отопление частного дома газовыми котлами является наиболее выгодным и перспективным, причем эта тенденция будет сохраняться еще не одно десятилетие. Почему же выгодно иметь в качестве «сердца» отопительной системы именно газовый котел?

  • Газ при сгорании обладает очень большой теплотворной способностью, расходы на газовое отопление одни из самых низких.
  • Газовые котлы некоторых моделей могут работать при отсутствии электроснабжения, поэтому могут быть включены в полностью автономную систему отопления.
  • Для современных настенных газовых котлов с закрытой камерой сгорания (турбокотлы) не требуется отдельного помещения, они могут стать красивой частью интерьера кухни.
Современные турбокотлы не требуют классического дымоходаСовременные турбокотлы не требуют классического дымохода
  • В газовых двухконтурных котлах эффективно реализуется функция подогрева воды.
  • Газовые котлы имеют высокий КПД, в них легко регулируется мощность, они поддаются процессу автоматизации системы отопления, дистанционному контролю (даже через интернет или GSM—модуль).
  • Современные газовые котлы не создают при работе большого шума, за исключением моделей с вентиляторной горелкой.
  • Все современные сертифицированные котлы оснащены многоуровневой системой безопасности, минимизирующей вероятность утечки газа и перегрева теплоносителя.
  • При сгорании газа не образуется шлаков и сажи, поэтому в течение длительного времени котлы не требуют вмешательства человека.

При всей экономической выгоде и привлекательности газового отопления существуют и подводные камни, которые следует учитывать:

  • Работы по подведению магистрального газа и подключению газового котла требуют обязательного проектирования, оформление пакета разрешительных документов, что связано с очень большими финансовыми затратами, они занимают продолжительное время.
  • Установку и пусконаладочные работы газового котла запрещено производить самостоятельно.
Работы по установке, подключению и регулировке газовых котлов выполняются только квалифицированными специалистамиРаботы по установке, подключению и регулировке газовых котлов выполняются только квалифицированными специалистами
  • Газовые котлы – сложное и взрывоопасное оборудование, требующее периодического контроля и технического обслуживания только уполномоченными на это организациями. Причем это требование обязательное и это связано с дополнительными расходами.
  • Газовые котлы большой мощности (от 50 кВт) работают только с дымоходами и требуют отдельного помещения, отвечающего определенным нормам по площади, объему, вентиляции.
  • Современные газовые котлы, работающие в системах с принудительной циркуляцией теплоносителя, требуют подключения к электрической сети.

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Бывает, что потребитель решает оборудовать систему отопления своего дома газовым котлом, но с питанием не от магистрального, а от сжиженного газа. Такой подход вполне оправдан тогда, когда планируется в перспективе переход на магистральный газ, для этого в котле меняются горелки и корректируются настройки. Постоянно отапливаться от баллонов со сжиженным газом крайне неудобно, особенно в больших домах, а сооружение газового хранилища – газгольдера, — мероприятие крайне хлопотное и затратное.

Поэтому прежде чем делать выбор в пользу газовых котлов, следует учесть все вышеописанные факторы и оценить предстоящие расходы. И, возможно, на эти деньги можно будет купить такой запас твердого топлива, которого хватит на несколько десятков лет. И такое бывает!

Цены на модельный ряд отопительных котлов

Отопительные котлы

Альтернативные способы отопления частного дома

Существуют способы отопления частных домов, которые позволяют отказаться от сжигания газа, жидкого или твердого топлива, использования дорогой электрической энергии. Это одно из самых перспективных направлений, которое бурно развивается в развитых странах. Речь идет об использовании солнечной и геотермальной энергии.

Использование солнечных коллекторов

Идея использования энергии Солнца для целей отопления и нагрева воды давно нашла свою реализацию в развитых странах. Например, в Израиле 3% от всей произведенной энергии в стране вносят солнечные коллекторы, что позволяет экономить более двух миллионов баррелей нефти в год. В Китае, суммарная мощность солнечных коллекторов превышает все атомные станции России вместе взятые. И таких примеров еще очень много.

Солнечные коллекторы могут интегрироваться в систему отопления современного домаСолнечные коллекторы могут интегрироваться в систему отопления современного дома

В условиях России солнечные коллекторы не смогут полностью обеспечить систему отопления зимой необходимым теплом, но внести свой существенный вклад, экономя энергоресурсы, смогут. Использование солнечной энергии дает владельцу частного дома неоспоримые преимущества:

  • В летнее время солнечные коллекторы могут полностью обеспечить частный дом горячей водой.
  • В зимнее время солнечные коллекторы способны в условиях России сэкономить 30–50% расходов на отопление.
  • Для установки и эксплуатации коллекторов не требуется разрешение.

Однако применение солнечных коллекторов связано с определенными трудностями:

  • Высокая стоимость оборудования и монтажа.
  • Отсутствие достаточного количества классных специалистов.
  • Солнечные коллекторы работают только в солнечные дни, поэтому потребуется емкость-теплоаккумулятор, чтобы накопленной энергией можно было воспользоваться и в ночное время.
Емкость-теплоаккумулятор позволяет накопить тепло для дальнейшего использованияЕмкость-теплоаккумулятор позволяет накопить тепло для дальнейшего использования
  • В летнее время коллекторы могут войти в режим стагнации, когда собранное ими тепло просто некуда будет девать. Даже емкости теплоаккумулятора может не хватить. Лучший способ сброса излишнего тепла – подогрев воды в бассейне.

При нынешних ценах на оборудование и энергоносители, отсутствие государственной поддержки повсеместного внедрения солнечных коллекторов для целей отопления и подогрева воды, их использование будет чаще всего нецелесообразно. Правда, в летнее время самодельные солнечные коллекторы замечательно греют воду в душевых, а самодельные воздушные коллекторы из алюминиевых банок греют помещения в зимние солнечные дни.

1349757275foto1_bigПодробную информацию, о том как сделать солнечный коллектор можете прочитать в соответствующем разделе на нашем сайте.

Использование тепловых насосов

Одно из перспективных направлений альтернативных источников энергии – это тепловые насосы. Эти агрегаты «выкачивают» тепло из окружающей среды, из любого объекта, который имеет температуру хотя бы 1 градус Цельсия. Такими объектами может быть грунт, водоем или скважины в земле, где температура неизменна. Можно сказать, что тепловой насос – это холодильник, только включенный наоборот. Испаритель, который забирает тепло, проложен в грунте или водоеме, а конденсатор, отдающий тепло, находится внутри дома. Кстати, тепловые насосы внешне очень похожи на холодильники.

Тепловые насосы с каждым годом все больше появляются в современных домахТепловые насосы с каждым годом все больше появляются в современных домах

В мире уже накоплен немалый опыт использования тепловых насосов, что позволяет сказать о преимуществах такого способа отопления:

  • Тепловые насосы – самый экологичный и безопасный способ получения энергии из окружающей среды, использующий полностью возобновляемые природные источники.
  • В летнее время эти агрегаты могут использоваться для кондиционирования – сбрасывая избыточное тепло из дома во внешнюю среду.
  • Тепловые насосы работают бесшумно, для них не требуется отдельных помещений, дымоходов, запасов топлива.

Главным и, пожалуй, единственным недостатком, определяющим малое использование тепловых насосов на территории бывшего СССР – это высокая стоимость оборудования и монтажа, которая может не окупиться за весь срок службы этих агрегатов. Пока затраты на установку и эксплуатацию тепловых насосов не сравняются с газовыми котлами, говорить об их широком внедрении преждевременно. Это когда-нибудь произойдет, но когда неизвестно, так как газовое лобби в России еще достаточно сильное.

Расчет и проектирование системы отопления частного дома

После того как хозяин частного дома определился с тем, какой вид топлива он будет использовать, необходимо выбрать именно ту систему отопления, которая будет предпочтительна него. Что при этом надо учесть?

  • Если в месте расположения дома очень часто происходит отключение или перебои с электроэнергией, то наиболее предпочтительны будут печи, камины, энергонезависимые твердотопливные или газовые котлы. Система отопления при этом должна быть с естественной циркуляцией теплоносителя. Если есть аварийный бензиновый или дизельный генератор, то можно проектировать более современную систему отопления.
  • Если к дому подведена газовая магистраль, то однозначный выбор – это газовый котел с двухтрубной водяной системой отопления с принудительной циркуляцией. Эти системы отлично себя зарекомендовали, легко проектируются, монтируются, управляются и ремонтируются. Если подвод газа планируется в ближайшей перспективе, то можно первое время обойтись электрокотлом, его в дальнейшем лучше оставить в системе в качестве резервного.
Газовый и электрический котел могут быть частью одной системы отопленияГазовый и электрический котел могут быть частью одной системы отопления
  • Лучшие результаты дает сочетание радиаторного отопления и теплых водяных полов. В маленьких помещениях можно обустроить электрические теплые полы. Теплые полы делают в санузлах, кухнях, коридорах, холлах, помещениях бассейнов, — там, где уложена плитка или керамогранит.
  • В домах периодического появления, которые будут простаивать большую часть зимнего сезона лучше предусмотреть печь, камин или инфракрасные излучатели, — они быстро прогреют помещения при появлении хозяев. Теплоноситель системы отопления в таких домах может замерзнуть.

ЛенинградкаРекомендуем ознакомиться с популярной технологией проектирования системы отопления — «Ленинградка«, которая позволит без особого труда сделать отопление в частном доме.

Проектирование системы отопления

Иногда хозяева частных домов пренебрегают проектированием системы отопления. И очень зря! Этот шаг обязательно должен быть выполнен, причем специалистами. Почему?

  • Расчет и проектирование любой системы отопления начинается с оценки теплопотерь дома. Методика этих расчетов имеет довольно сложный алгоритм: необходимо пользоваться массой справочных данных, нормативными документами, учитывать климатический пояс, ориентацию дома по сторонам света и множество других исходных данных. Это под силу только специалисту.
  • В случае необходимости проектировщики дадут свои рекомендации по утеплению всего дома либо «мостиков холода», что в дальнейшем сэкономит немалые средства.
  • В расчетах, проведенных специалистами, будут даны рекомендации по приобретению конкретного отопительного оборудования и материалов в необходимом количестве, что позволит избежать избыточных затрат.
  • Проект системы отопления включает подробные чертежи и аксонометрические схемы по установке каждого теплового прибора, диаметру трубопроводов и трассам их укладки, что позволит избежать ошибок монтажа.
Проекты систем отопления сейчас выполняются в специальных программах на компьютереПроекты систем отопления сейчас выполняются в специальных программах на компьютере

Существует упрощенная методика расчета мощности котла. Для этого принимают, что на каждые 10 м2 помещения должно приходиться 1 КВт мощности котла плюс 10%. Например, площадь дома 180 м2, следовательно, котел должен иметь мощность 18 КВт+1,8 квт=19,8 КВт. Из выбранной модели выбирается такой, у которого мощность не меньше, например, 20 КВт. Эта методика работает примерно в 70% случаев, но в оставшихся 30% могут быть скрыты непредвиденные расходы на переделку.

Обвязка газового котла и закрытой двухтрубной системы отопленияОбвязка газового котла и закрытой
двухтрубной системы отопления
Калькулятор расчета требуемой тепловой мощности

Можно подойти к расчету и несколько более сложным, но вместе с тем — весьма точным методом. Необходимо рассчитать потребность в тепловой энергии для каждого помещения, с учетом имеющихся особенностей, а затем просуммировать полученные значения.

Чтобы не допустить ошибки, рекомендуется составить небольшую табличку, например, такую:

ПомещениеПлощадь, м²Внешние стены, количество, входят на:Количество, тип и размеры оконНаружные двери (на улицу или на балкон)Результат расчетов, кВт
ИТОГО22,4 кВт
1 этаж
Кухня91, Юг2, двойной стеклопакет, 1,1×0,9 м11.31
Прихожая51, Ю-З-10.68
Столовая182, С, В2, двойной стеклопакет, 1,4 × 1,0нет2.4
и так далее
2 этаж
Детская….
Спальня 1
Спальня 2
и так далее

Потом, положив перед собой план дома и, при необходимости, проведя некоторые замеры рулеткой, можно быстро заполнить все требуемые значения. Останется лишь рассчитать потребную мощность для каждого помещения — это сделать совершенно несложно, если воспользоваться возможностями нашего калькулятора:

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

stroyday.ru

Водяное отопление частного дома своими руками: схемы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Водяное отопления для частных домов – идеальное решение. Оно затратное в плане монтажа и использования большого количества различных материалов, но эффективное и экономичное в эксплуатации. Основная задача – это правильно выбрать схему разводки труб.  Многие пытаются собрать несложные разводки своими руками и натыкаются на проблемы, связанные с нюансами сборки, невыполнение которых приводит к неэффективной работе отопления в целом. Поэтому в этой статье мы разберем водяное отопление частного дома своими руками, схемы, фото и практические рекомендации.

Отопительная система в частном доме

Содержание статьи

Преимущества и недостатки системы водяного отопления

Основной недостаток водяного отопления в частном доме – это необходимость приобретения большого количества различных материалов. А именно: трубы, запорная арматура, фитинги, радиаторы, котел и циркуляционный насос. Последний не во всех системах используется.

И другие недостатки, которые можно обозначить, как нонсенс, если хозяин дома относится к своему жилищу равнодушно:

  • Протечки воды в процессе эксплуатации. Сегодня эта ситуация встречается редко, потому что взамен стальным трубам стали использовать пластиковые. Но даже они иногда подтекают в местах стыковки с другими материалами. Это уже претензии к производителю монтажных работ.
  • Вода внутри системы может замерзнуть, если ее не слить на зиму. Эта ситуация для домов, которые не эксплуатируются в холодное время года.

Пластиковые трубы решили многие проблемы

Преимуществ у водяного отопления больше, именно поэтому его и выбирает основная часть застройщиков новых домов:

  • равномерное распределение тепла по всем комнатам;
  • установка одного нагревательного котла дает возможность контролировать процесс из одного места;
  • все оборудование, кроме радиаторов, и трубную разводку можно сделать скрытой. То есть, организовать в служебном помещении котельную, а трубы спрятать в штробы на стенах или в полу. Использование системы теплых полов вообще решает проблему скрытого монтажа. Даже радиаторов видно не будет;
  • температура теплоносителя не превышает +95°С. А поверхность батарей нагревается до +65°С. Обжечься о них нельзя, пыль на них не горит;
  • водяное отопление выдает мягкое тепло.

Система отопления со скрытой проводкой труб

Особенности системы водяного отопления

Из самого названия становится понятным, что теплоносителем в данном случае выступает вода. Это та среда, которая хорошо аккумулирует тепловую энергию и легко ее отдает. Она обладает высокой теплоемкостью, при нагревании расширяется, но плохо сжимается при увеличении давления. Плотность воды – 950 кг/м³. Сам принцип работы водяного отопления достаточно прост. Вода нагревается в котле, а затем по трубам движется к радиаторам, где отдает свое тепло, и возвращается по обратному контуру в котел.

Как движется теплоноситель по отопительной системе

Основная задача сборки отопления – это заставить теплоноситель двигаться по контуру. Поэтому существуют две разновидности отопительных систем: с естественной циркуляцией теплоносителя и с принудительной. В первом случае вода движется по трубам под действием физических законов, когда теплая среда поднимается вверх, а холодная опускается вниз. Во втором движение происходит за счет работы циркуляционного насоса. Но об этом чуть ниже, а сейчас рассмотрим, какие материалы и оборудование лучше выбрать для монтажа водяного отопления.

Основные элементы водяного отопления

В систему водяного отопления входят:

Полный комплект: котел, радиаторы, насос и расширительный бачок

Котлы для отопления

Перед тем как приобрести и установить котел отопления в частном доме, надо рассчитать его мощность. Этот показатель отражает количество выдаваемой тепловой энергии. И чем больше площадь частного дома, тем мощнее оборудование надо устанавливать.

Газовый генератор для отопления частного дома

Подсчитать мощность агрегата несложно. Для этого надо знать одно соотношение – на 10 м² необходимо 1 кВт тепловой энергии. Это с учетом, что высота потолков в помещениях не больше 3 м. Но необходимо понимать, что это соотношение будет действовать по-разному в разных климатических регионах. Поэтому в СНиПах заложены климатические коэффициенты.

РегионСеверныйСредняя полосаЮжный
Коэффициент1,5-2,01,0-1,20,7-0,9

К примеру, общая площадь частного дома, который располагается в Мурманске – 100 м². Определяется мощность котла так:

  • 100 / 10 = 10 кВт;
  • 10 х 2 = 20 кВт, где «2» - это северный коэффициент.

Жидкотопливный котел в сборе

Теперь, что касается классификации. В основном отопительные агрегаты делятся по типу используемого топлива: газовые, электрические, на твердом или жидком топливе. Если в дом проведен газ, то это самый лучший вариант. Все остальные виды рассматриваются с учетом – что выгодно. Если подача электроэнергии непостоянная или напряжение в сети слабое, то предпочтение лучше отдать твердотопливным котлам. Кстати, последние – это не только дровяные конструкции, это современные пелетные варианты, у которых и функционал пошире, и эффективность повыше.

Твердотопливный котел на дровах в эксплуатации

Внимание! Приобретение котла – дело недешевое, поэтому в качестве генераторов для отопления можно использовать камины, кухонные печи, в которые устанавливается теплообменник.

Электрический котел отопления

homemyhome.ru

Водяное отопление частного дома своими руками: схемы и советы

Что мы знаем об отоплении частного дома? Печь с дровами, электричество или вода – перед выбором следует рассчитать затраты на приобретение материалов, монтаж и последующее обслуживание. Если дом отапливается дровами, нужно ежедневно поддерживать вручную комфортную температуру. Электричество достаточно затратно в эксплуатации. Для устройства водяного отопления необходимо приобретение всей разводки по дому, покупка котла и его монтаж. Но на этом основные затраты заканчиваются. Мы расскажем, как сделать экономное водяное отопление частного дома своими руками. Схемы монтажа многочисленны, поэтому в рамках данного обзора постараемся рассмотреть наиболее популярные из них.

Простейшая схема водяного отопления

Содержание статьи

Плюсы и минусы водяных отопительных систем

Любая система отопления имеет достоинства и некоторые особенности, с которыми нужно ознакомиться заранее, чтобы в дальнейшем не возникло внештатных ситуаций.

К положительным моментам можно отнести:

  • вся разводка по дому сводится в одно место и подсоединяется к котлу. Это намного удобнее, чем устанавливать обогреватель или печь в каждом помещении;
  • умеренная температура теплоносителя. При максимальной возможности 100°C, температура батарей не превышает +60°C, в системе водяных полов — не выше +40°C. Это препятствует подгоранию пыли и возникновению ожогов при контакте, обогрев помещений мягкий и комфортный.

К особенностям водяного отопления в частном доме можно отнести:

  • предварительный монтаж всей трубной разводки, что увеличивает стоимость ресурса;
  • риск замерзания теплоносителя в случае нерегулярного или сезонного использования. Нужно либо сливать воду на время отсутствия жильцов, либо поддерживать обогрев все холодное время, либо заливать антифриз;
  • риск протечек.
Принцип подключения системы к котлу

Теплоноситель и его свойства

Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.

Основные характеристики теплоносителя, которые нужно учитывать при выборе:

  • температурный режим;
  • вязкость;
  • антикоррозийные свойства;
  • токсичность при нагревании.

Лучший теплоноситель – это очищенная вода и антифриз.

Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.

Теплоносительt замерзания, °С Вязкость,мм²/с при 40°СПожароопасность, критическая температура, °С
Очищенная вода00,9да
Промышленные масла-15 (-18)10÷40140÷190
Солевые составы-551нет
Спиртовые составы-400,7да
Антифриз-403,1нет

На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.

Это следует знать! Срок эксплуатации антифриза – не менее 5 лет. На одной заливке система может работать до десяти сезонов отопления.

Специальное средство для системы — антифриз

антифриз для отопления

Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя скважина. Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему предварительной очистки.

Заполнение антифризом системы отопления

Нормы и требования к водяному автономному отоплению

Основные требования разработаны в строительных нормах и правилах.

Из рекомендаций можно выделить:

  • температура жидкости в трубах не должна быть выше +90°С;
  • оптимальный температурный режим должен быть в пределах +60÷80°С;
  • при открытом монтаже водяного отопления, необходимо крепление труб при помощи клипс, хомутов или устройство металлических каналов;
  • скрытый монтаж допускается выполнять в штробы, каналы, плинтусы. Можно закрыть экранами;
  • при необходимости нужно выполнить теплоизоляцию труб, которые будут проходить по неотапливаемому помещению.

Особенности водяной отопительной системы

Принцип функционирования водяной отопительной системы построен на физических законах. Подогретый теплоноситель поднимается, охлажденный – спускается. Иными словами, лучшая циркуляция жидкости в системе отопления будет при большой температурной разнице выхода и возврата в котел теплоносителя. Оптимальная разница 25°.

Чтобы знать, как правильно сделать отопление в частном доме, необходимо ознакомиться со следующими правилами.

  • Установка котла должна быть выполнена на 2 метра ниже уровня трубной системы и батарей, в самой нижней точке отопительного контура;
  • При необходимости следует провести теплоизоляцию стояка, по которому жидкость поднимается в помещения;
  • при естественном циркуляции теплоносителя длина труб должна быть менее 30 метров;
  • для одноэтажного строения с естественным движением теплоносителя необходимо выполнить обратку с уклоном;
  • для многоэтажных строений необходимо устанавливать дополнительно насосное оборудование.
Укладка труб под уклоном

Основные элементы системы

Система отопления состоит из котла, батарей и трубопровода. При монтаже необходимо установить группы безопасности, регулирующие и запорные элементы, узлы воздуховыпускные и дренажно-спускные устройства. Для эффективного обогрева верхних этажей дома нужно устанавливать насосное оборудование.

Котел

От него зависит функциональность и экономичность обогрева дома. Принцип его работы основан на подогреве теплоносителя во время прохождения по нагревательному контуру. Горячие потоки направляются по трубной разводке, обогревая все помещения в зоне прохождения.

Твердотопливный котел для отопления

твердотопливный котел длительного горения

Производители предлагают оборудование, которое работает на разных видах топлива.

Классификация котлов:

ГазовыеГаз – самое доступное топливо, особенно если есть возможность подключиться к газопроводу. Установка газового оборудования допуст

homius.ru

Как правильно сделать отопление в доме

Для того чтобы проживание было комфортным, вам необходимо знать о том, как правильно сделать отопление в доме для поддержания оптимальной температуры. Сначала вам необходимо определиться с видом отопительной системы и нагревательного котла.

Выбирая отопление для своего дома, предпочтение стоит отдать более дешевому виду топлива в вашей местности. А затем определиться с источником теплоснабжения: печка, циркулирующий котел или воздухогрейный котел. Наибольшим спросом пользуются воздухогрейные и жидкие топливные носители отопительной системы.

Воздухогрейные котлы в отопительной системе

Воздухогрейные котлы

  1. Совмещение буржуйки и радиатора;
  2. Воздухогрейные котлы нового поколения;
  3. Труба для дымохода типа «сандвич».

В данном виде отопительной системы присутствует как ряд достоинств, так и недостатков.

Плюсы использования воздухогрейных котлов

Топливо для воздухогрейного котла

  • невысокая цена отопительной системы;
  • легкая установка;
  • большой ассортимент топлива и его экономный расход;
  • простота в обслуживании;
  • высокий коэффициент полезного действия.

Минусы использования воздухогрейных котлов

Опасность возгорания

  • во время работы котла происходит образование конденсата, который, попадая в котел, опять испаряется, расходуя при этом энергию;
  • в результате отхода газов на стенах дымохода оседают дегтярные смолы, которые со временем не только уменьшают его диаметр, но и являются пожароопасными;
  • при монтаже необходимо соблюдать меры предосторожности, препятствующие возникновению пожара;
  • топливо всегда будет находиться в жилом помещении.

Пока вы не переключите воздухогрейный котел в режим генерации газа, за ним необходимо постоянно наблюдать, в противном случае может произойти возгорание.

Жидкие топливные носители отопительной системы

Газовый котел

Вышеописанные минусы практически отсутствуют в отопительной системе с циркуляцией жидкого носителя тепла. Установка такой системы вам обойдется значительно дороже, но при этом она и значительно удобнее в использовании, гораздо надежнее и полностью автоматизирована. В скором времени вы поймете, что она полностью соответствует своей стоимости.

Классификация отопительных систем на жидких носителях

Жидкотопливный отопительный котел

Отопительная система, основанная на жидких носителях тепла, бывает двух видов:

  • Открытая система, при которой циркуляция теплоносителя происходит естественно;
  • Закрытая – циркуляция происходит принудительно.

Открытая система работает, не затрачивая электрическую энергию, поскольку циркуляция теплоносителя осуществляется благодаря температурной разнице горячей и холодной воды.

Установка закрытого типа подразумевает подсоединение специального насоса и более тщательного выбора труб и элементов для отопления, подходящих для эксплуатации под воздействием высокого давления. Система должна содержать насос для циркуляции, потребляющий минимальное количество электрической энергии. Эти финансовые вложения значительно меньше тех, которые пошли бы на устройство циркуляции открытого вида.

Сравнительная характеристика КПД отопительных систем открытого и закрытого типов такова: у открытой системы этот показатель равен около 30%, в то время как у закрытой он достигает 95%.

Разница КПД между установками открытого и закрытого типов довольно значительная и оказывает немаловажное значение при выборе отопительной системы закрытого типа для своего жилья, поскольку помогает экономить топливо.

Топливо для котлов

Отопительная система с жидким носителем тепла классифицируется в зависимости от вида используемых котлов, которые бывают следующих видов:

  • Котлы, работающие на твердом топливе: угле, дровах, брикетах и торфе;
  • Конструкции, использующие жидкое топливо: дизельное, мазут или отработанное топливо;
  • Котлы, работающие на газу. Это может быть как природный, так сжиженный газ;
  • Мультитопливные установки, которые могут работать на твердом виде топлива и газу;
  • Тепловой насос.

Более целесообразно отдать предпочтение мультитопливному или газовому котлу для устройства отопительной системы частного дома. Для того чтобы осуществить монтажные работы самостоятельно, вам необходимо иметь определенный опыт и навыки, в связи с отсутствием таковых лучше обратиться за помощью к квалифицированным специалистам.

Не допускается собственноручное подключение и запуск оборудования, работающего на газу.

Преимущества отопительной системы, основанной на жидком носителе тепла

Надежность котла

  • котел помещают в отдельное помещение;
  • процесс горения и поддержания установленного температурного режима происходит автоматически;
  • коэффициент полезного действия достигает 95%;
  • высокие показатели надежности и безопасности;
  • экономичный расход топлива;
  • эксплуатация не требует больших расходов;
  • конструкция довольно мобильна;
  • устройство известкуется в процессе использования, что негативно отражается на КПД;
  • есть возможность затопления;
  • автоматическая система может дать сбой или сломаться;
  • работа циркулярного насоса может внезапно прекратиться;
  • если вы не планируете проживать в частном доме в зимнее время, воду из системы необходимо слить, либо залить незамерзайку;
  • установочные работы и оборудование довольно дороги;
  • получение разрешения на выполнение газификации стоит также немало;
  • стоимость отопительной системы напрямую зависит от тарифов на энергию.
  • снижение КПД по мере известкования отопительной системы;

Минусы жидкого теплоносителя

Минусы отопительных котлов

Какую отопительную систему и сопутствующее оборудование выбрать – решать только вам. Это определяется множеством факторов: размер отапливаемого помещения, качество теплоизоляции жилья, надежность дверных и оконных проемов, напольное покрытие, количество квадратов в доме, материал межкомнатных перекрытий и многое другое.

Какие-то отопительные системы можно установить своими руками, в то время как для других потребуется тщательная разработка и проектирование, поэтому выбор исключительно за хозяином дома. Главное, чтобы ваша система отопления не доставляла дискомфорта соседствующим с вами людям и была максимально безопасной.

Советуем прочитать:

Видео

Обзор технологий отопления загородного дома в следующих видеоматериалах:

kakpravilnosdelat.ru

самодельное отопление, заправка системы, установка оборудования, как построить и запустить систему, фото и видео

Содержание:

1. Схемы отопления частного дома
2. Однотрубная система теплоснабжения
3. Как правильно сделать двухтрубную систему
4. Тупиковая система теплоснабжения
5. Особенности водяного отопления
6. Отопление помещений «теплый пол»
7. Необходимость заправки систем отопления

Построить собственный дом непросто. Затем в нем нужно провести все необходимые в быту инженерные коммуникации, чтобы жить было уютно и комфортно. Для обустройства обогрева, нужно знать, как правильно сделать отопление дома. Построить и запустить в эксплуатацию систему теплоснабжения стоит немалых денег. Как показывает практика, на отопительную конструкцию потребуется около 20% всех потраченных денежных ресурсов на строительство загородной недвижимости.

Избежать существенных финансовых затрат можно, если реализовать более простое самодельное отопление дома. Выбор способов обогрева объектов недвижимости обширен. Например, в каждом помещении можно установить электрические обогреватели соответствующей мощности, чтобы обеспечить комфортное проживание.

Хорошим решением является установка отопительного оборудования такого, как электрические конвекторы. Но это возможно только при условии надежного обеспечения населенного пункта электроэнергией. Всем потребителям известно, что в сельской местности отключение света происходит часто, поэтому на использование электроприборов рассчитывать не приходится.
Одним из вариантов отопления является установка печки или камина, которые функционируют на разных видах топлива. Источником энергии может быть уголь, газ, солярка, дрова, электричество. К сожалению, газовая магистраль проложена не во всех поселках и деревнях. Использование солярки связано с необходимостью хранить ее в специально обустроенном месте и организовать подачу топлива по трубопроводу.

Проще обстоят дела с углем и дровами, но и при их применении имеются свои недостатки. Дело в том, что для поддержки в помещениях постоянной температуры нужно будет часто подкладывать топливо, сохраняя в топке огонь, что конечно, неудобно для жильцов.

Среди вариантов теплоснабжающих конструкций, специалисты отдают предпочтение водяному отоплению с установкой нагревательного котла и радиаторов. Как правильно сделать отопление дома такого типа, чтобы здание прогревалось равномерно, даже если в нем несколько этажей?


Схемы отопления частного дома


Существует всего две схемы, как построить отопление в доме водяного типа:
Отличие их заключается в том, что первый вариант монтируют в одноэтажных домах, а второй подходит для всех загородных объектов частной недвижимости.

Однотрубная система теплоснабжения


На вопрос, что лучше для отопления дома, не существует однозначного ответа. Самой простой и малозатратной считается однотрубная теплоснабжающая конструкция. Принцип ее устройства отличается простотой. От отопительного котла прокладывают трубу, по которой будет передвигаться теплоноситель. Она последовательно соединяет между собой все отопительные батареи. После прохождения через все радиаторы вода поступает в теплоагрегат. Таким образом, теплоноситель движется по замкнутому кругу. Читайте также: "Самодельные батареи отопления из профильных труб".

В этой схеме теплообеспечения, имеющей вышеперечисленные преимущества, есть отрицательный момент. В системе, где предусмотрен последовательный порядок, более горячими будут батареи, которые ближе всего расположены к котлу. В результате в дальних помещениях всегда будет более прохладно. Устранить данный недостаток можно при помощи установки дополнительных секций на радиаторы, которые прогреваются в меньшей степени.

Как правильно сделать двухтрубную систему


Обустройство двухтрубной системы более сложное и требует значительных сумм денег.
Ее отличие заключается в наличии двух труб для теплоносителя, которые отводятся от теплоагрегата. По одной из них вода поднимается наверх к отопительным батареям, а по второй возвращается в котел. Радиаторы при двухтрубной системе устанавливают не последовательно.
Когда делаем отопление своими руками, схема выглядит следующим образом. Подогретая вода отводится от котла по трубе и поднимается по ней вверх. Трубопровод выводят, как правило, в чердачное помещение и там делают разводку. В итоге для каждого радиатора опускают отдельную трубу и поэтому все батареи в доме прогреваются одинаково.

Затем от каждого прибора делают отвод и подсоединяют его к трубе - обратке. По ней носитель тепла возвращается в агрегат. Обратку прокладывают по всем комнатам, где располагаются радиаторы. Эту трубу помещают под напольное покрытие или скрывают в стенах помещений. При отсутствии таких возможностей обратку разрешается прикреплять к стеновой поверхности.

Для правильной разводки труб желательно установить отопительный коллектор (см. фото). Он представляет собой специальное приспособление, позволяющее регулировать подачу горячей воды на каждый радиатор. Состоит коллектор (его еще называют гребенкой) из конструкции труб, среди которых основной является 50-миллиметровая труба, в которую входит труба, подающая нагретый теплоноситель. Между ними монтируют запорное устройство, например, вентиль. Читайте также: "Плинтусная система отопления - оригинально и практично".

От основной трубы отводят подачу воды к радиаторам. Здесь также следует на каждый контур установить запорную арматуру. Подобная система дает возможность контролировать и при необходимости регулировать температуру в каждом помещении, но при этом возрастают затраты на отопление дома за счет необходимости приобретать большее количество стройматериалов и элементов конструкции.

Тупиковая система теплоснабжения


Существует еще одна отопительная схема, которая используется крайне редко, ее называют тупиковой. В такой конструкции, идущие от теплоагрегата, трубы располагают параллельно. К батареям от каждого контура проводят два отвода. Один из них (горячая труба), ведет к верхнему входу, а второй к обратке (нижнему входу). Тупиковая схема считается экономичным вариантом и работает хорошо, но не прижилась.  Читайте также: "Как сделать отопление в частном доме своими руками – подробное руководство по устройству отопительной системы".

Особенности водяного отопления


При проведении монтажа отопительной конструкции нужно, прежде всего, определиться с ее видом. Она бывает либо с циркуляционным насосом, либо без него.

Когда в схеме теплоснабжения этого прибора нет, тогда система называется самотечной, она имеет несколько преимуществ:


Недостатков у водяной схемы хватает:
  • низкий КПД и соответствующая эффективность;
  • неравномерное распределение носителя тепла;
  • повышенные расходы, поскольку требуется установка расширительного бака и нужно использовать металлические трубы, которые намного дороже пластиковых изделий. Плюс потребуются дорогостоящие газосварочные работы. Существует определенный порядок, как посчитать отопление для дома.

При водяной системе теплоноситель подается с большей температурой, которую пластик не всегда выдерживает. Наличие циркуляционного насоса помогает эффективно распределить горячую воду по всей системе, что приводит к уменьшению потребления топлива.  Читайте также: "Как сделать отопление в частном доме – выбор котла, труб, радиаторов, схемы разводки".
В системах с естественной циркуляцией следует установить трубы разводки с 25-миллиметровым диаметром, а для стояка – с 32-миллиметровым. В схемах с циркуляционным насосом эти параметры составляют соответственно – 20 и 25 миллиметров.

Перед тем, как ввести в эксплуатацию теплоснабжающую конструкцию, необходимо ознакомиться с правилами, как настроить систему отопления.


Отопление помещений «теплый пол»


По мнению специалистов, «теплый пол» относится к эффективным схемам обогрева. Такая система малозатратна, экономична и проста в монтаже. Ее использование в комнатах создает комфорт, благотворно влияющий на самочувствие жильцов. Отсутствие необходимости пользоваться коврами на полу не позволяет собираться пыли. «Теплые полы» укладывают почти под любые напольные покрытия.

Важным моментом является подбор схемы и правильность проведения монтажа. Также необходимо соблюдать правила относительно того, как запустить систему отопления «теплый пол». Малейшая ошибка способна привести к тому, что отопление функционирует плохо.  Читайте также: "Как правильно сделать отопление в доме – выбираем оптимальную систему отопления".

Необходимость заправки систем отопления


Теплоноситель для теплоснабжающих конструкций нужно правильно использовать, а для этого необходимо знать, как правильно заправить систему отопления. До того, как заполнить контур теплоносителем, его промывают изнутри с целью удаления частичек металла, смазки и прочего мусора, попавший в него при монтаже.

Заправка систем отопления производится после промывки под напором, пока вода не станет чистой.

Итоги

При обустройстве системы водяного отопления в собственном доме нужно уделять внимание каждой мелочи. Имеет значение, как тип отопительного оборудования, так и вид радиаторов, используемые трубы, элементы запорной арматуры и выбранное топливо для котла. От всех этих нюансов зависят расходы на обустройство теплоснабжающей конструкции.

Например, при использовании солярки для ее хранения необходимо устроить отдельную постройку для жидкого топлива. Обязательно нужно придерживаться правил пожарной безопасности.

При использовании угля или дров нужно их хранить в отдельно расположенном помещении или под навесом.


teplospec.com

Как сделать отопление в частном доме

Проектирование отопления

Строительство загородного дома — дело серьезное и трудное. Много хлопот, много времени уходит, много средств, но мы стремимся даже за городом вдали от плодов цивилизации жить достойно, комфортно, не считая себя обделенными. Поэтому не только сам дом, его объем, форма конструкции, количество комнат и подсобных помещений имеют большое значение. Необходимо учитывать и все известные инженерные сооружения. Поэтому вопрос, как правильно сделать отопление в частном доме, сегодня звучит очень актуально.

Необходимо сразу же отметить, что отопление — достаточно затратная часть выделенного на строительство дома бюджета. Практика показывает, что оно требует до 20% от всех затраченных денег, поэтому можно сказать, что данная система является не только дорогой, но и достаточно сложной.

Конечно, можно избежать больших финансовых затрат, если обойтись более простыми способами обогрева помещений. И выбор здесь достаточно широкий. К примеру, можно установить в каждой комнате электрические обогреватели, подобрав их по мощности, обеспечивающей нормальное проживание.

Отопление бревенчатого дома

Можно установить электрические конвекторы — отличный вариант. Но учтите один момент, который касается подачи электроэнергии в загородные поселки. Отключение света здесь — дело обычное, особенно зимой, так что рассчитывать на электричество не стоит.

Есть вариант с установкой камина или печки, которые можно топить различными видами топлива. К примеру, дровами, углем, соляркой, газом и тем же электричеством. Но опять-таки, газ — это роскошь, которая есть не во всех поселках. С соляркой много проблем, поскольку придется организовывать подачу по трубопроводу и обеспечивать надежное ее хранение.

Проще всего с дровами и углем, но и здесь много недочетов. Чтобы поддержать необходимую температуру в комнатах, придется постоянно подкладывать топливо в топку, сохраняя огонь, а это не очень удобно.

Поэтому идеальный вариант — это водяное отопление с установкой радиаторов и котла. И тут же возникает вопрос, как сделать водяное отопление, чтобы дом прогревался равномерно, даже если в нем несколько этажей.

Схемы отопления частного дома

Начнем разбор водяного отопления с его схем и сразу определим, что существует всего лишь две схемы:

  • Одноконтурная;
  • Двухконтурная.

В чем их отличия друг от друга? Во-первых, сразу отметим, что первый вариант лучше всего использовать только для одноэтажных строений. А вот второй подойдет для любых загородных домов.

Однотрубная схема отопления

Однотрубная схема отопления

Однотрубная система отопления самая простая и малозатратная. Здесь все очень просто. Труба, по которой будет двигаться теплоноситель, отходит от отопительного котла и последовательно соединяет все отопительные радиаторы. После этого она возвращается в котел. Круг замкнут, то есть, движение теплоносителя происходит по замкнутому циклу.

Хорошая схема, в который есть один достаточно важный нюанс, а точнее сказать, минус. В такой системе, которая установлена в последовательном порядке, радиаторы, находящиеся ближе к котлу, будут всегда иметь более высокую температуру, чем те, которые расположены дальше. То есть, воздух в дальних комнатах будет всегда прохладнее. Конечно, на это можно посмотреть и с другой стороны, ведь в семье живут разные люди, для которых прохлада даже зимой — это блаженство.

Двухтрубная система отопления

Двухтрубная система отопления

Двухтрубная система более сложная, к тому же, сооружая ее, придется раскошелиться. От котла отводится сразу две трубы. По одной теплоноситель поднимается вверх к отопительным батареям, по другой возвращается в котел. Вроде бы, то же самое, что и в первом случае, только радиаторы установлены не последовательно. А как?

Схема такова. От котла отводится труба, по которой горячая вода поднимается вверх. Эту трубу обычно выводят в чердачное помещение, где производится разводка. То есть, на каждую батарею отпускается своя индивидуальная труба. Теперь понятно, что все радиаторы будут иметь одинаковую температуру.

Далее от каждого радиатора делается отвод, который подсоединяется к трубе с названием «обратка». Именно по ней теплоноситель возвращается обратно в котел. Обратка проходит по всем комнатам, где установлены радиаторы отопления. Ее обычно укладываю под пол или скрывают в стены. Если такой возможности нет, то можно ее прикрепить к стеновой поверхности.

В этой схеме, как показывает практика, необходимо правильно сделать разводку отопления труб, расположенных на чердаке. Поэтому специалисты рекомендуют устанавливать коллектор отопления. Что это такое?

Это специальное приспособление, которое позволяет регулировать подачу теплоносителя на каждый радиатор. Состоит он из конструкции труб, где основной выступает труба диаметром 50 миллиметров, в нее входит труба подачи горячей воды. Обязательно устанавливается между ними запорное устройство, к примеру, вентиль.

От этой трубы отходят трубы, соединяющиеся с радиаторами. Здесь также устанавливается запорная арматура на каждый контур. Такая система позволяет контролировать и регулировать температуру в каждой отдельной комнате.

Тупиковая система отопления

Есть еще одна схема, которую специалисты используют не всегда. Она называется «тупиковой». В ней вышедшие из котла трубы ведут параллельно. От каждого контура проводятся к батареям два отвода: один к верхнему входу — это труба с горячей водой, второй к нижнему входу — к обратке. Очень экономичная схема, работает хорошо, но не прижилась.

Нюансы водяного отопления

Отопление в доме

На что необходимо обратить внимание при проведении монтажа отопительной системы? В первую очередь придется определиться с видом. Существует два вида, которые отличаются друг от друга только наличием циркуляционного насоса.

Если в схеме отопления его нет, то это самотечная система. Чем она выгодна, и какие имеет недостатки?

  • Во-первых, это дешевый вариант.
  • Во-вторых, нет необходимости использовать электроэнергию для работы насоса.
  • В-третьих, можно применять любой вид котла.

А вот недостатков у этой схемы чуть больше:

  • низкий коэффициент полезного действия, а значит, эффективность работы системы ниже.
  • неравномерное распределение теплоносителя.
  • более затратное мероприятие, потому что придется устанавливать расширительный бак и использовать металлические трубы. А металл стоит дороже пластика, плюс газосварочные работы, которые стоят тоже не дешево.

Многие могут задать вопрос, почему необходимы металлические трубы? Все дело в том, что при такой системе придется подавать теплоноситель с большей температурой, а пластик ее может не выдержать. Особенно это касается участка около котла.

С циркуляционным насосом все по-другому. Это более эффективный способ распределения горячей воды по всей системе отопления. К тому же, можно уменьшить потребление топлива за счет равномерной подачи тепла. А это уже экономия. Сюда можно добавить и тот факт, что диаметр используемых труб можно сократить. К примеру, в систему с естественной циркуляцией необходимо установить трубы для разводки диаметром 25 миллиметров, для стояка 32 миллиметра. В принудительной системе соответственно 20 и 25. Тоже экономия.

Отопление «теплый пол»

Система «теплый пол»

Можно ли использовать данный вид как основной? Да. Сегодня все специалисты в один голос утверждают, что «теплый пол» — это очень эффективная схема. Она не только малозатратна и проста в монтаже и эксплуатации, но и экономична. К тому же, с ее помощью можно создать внутри помещений очень комфортные условия, которые хорошо влияют на здоровье и самочувствие человека.

Отсутствие конвекции, всегда теплые полы, по которым можно ходить босиком, отсутствие необходимости покрывать их дорогостоящими коврами и постоянно их чистить.

Во всех отношениях это сегодня самый эффективный вид отопления в частных домах. К тому же, система «теплый пол» может быть уложена практически под любые напольные материалы — будь-то керамическая плитка, паркет или ламинат.

Здесь важно принять во внимание коэффициент пропускной способности тепла полового покрытия. К примеру, у плитки он выше, значит, нет необходимости использовать мощную систему. У деревянных полов он меньше, поэтому стоит принять это во внимание и установить более частые контуры, тем самым повысив теплоотдачу системы.

Важное условие — это точно подобрать схему и правильно провести монтаж. Любая, пусть даже маленькая, ошибка приведет к тому, что отопление работать будет плохо. Поэтому рекомендации специалистов придется принять во внимание, если все работы будут проводиться своими руками.

Заключение

Утепляем дом

Итак, отвечая на вопрос, как правильно делать отопление в частном доме, можно прийти к следующему заключению. Самое важное — правильно подойти к выбору схемы, если дело касается водяного отопления. Но учтите, что в таком деле, как монтаж отопительной системы в загородном доме, мелочей не бывает. Здесь важно все: и тип отопительного котла, и вид радиаторов, и используемые в схеме трубы, и запорная арматура, и даже тип топлива, на котором будет работать котел. Ведь даже от этого будет зависеть бюджет. Почему?

Судите сами. Если используется жидкое топливо, то под него придется устраивать отдельное помещение для хранения солярки. И здесь нужно придерживаться противопожарных норм. Если будет использоваться уголь или дрова, то их также придется хранить или под навесом, или в отдельно стоящем помещении. То есть, с такими видами топлива проблем больше.

gidotopleniya.ru

Отопление частного дома для новичков

Оглавление статьи

Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной! Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать. Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь. После расчета тепловых потерь, нужно переходить к выбору котла

Выбор котла для дома.

Пример: ТЭН, для котла

Дальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом. Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет. Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему  — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла.  Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.

Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя. Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

Выбор типа и конфигурации системы отопления.

Необходимо заранее обдумать конфигурацию системы отопления. Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования. И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол. Последний вариант системы отопления является частный случаем комбинированной системы отопления.

 Системы отопления отличаются способом циркуляции теплоносителя. Имеются три вида систем отопления по циркуляции теплоносителя:

  • Гравитационные системы отопления — в них циркуляция теплоносителя происходит по причине разделения теплоносителя по плотности в результате нагрева в котле. Нагретая вода легче холодной поэтому она поднимается вверх по подающей трубе, а потом при помощи силы тяжести «проталкивает» холодную воду в котел. Такая система является энергонезависимой, но требует большого диаметра труб и соблюдения уклонов.
  • Системы отопления с принудительной циркуляцией — наиболее популярные на данный момент системы отопления. В них циркуляция теплоносителя обеспечивается с помощью специального насоса. Системы с принудительной циркуляцией можно делать с помощью труб малых диаметров, что значительно снижает стоимость материалов и монтажа. Кроме этого, в системах с принудительной циркуляцией, разница температуры между подачей обраткой меньше, чем гравитационных, а это создает более комфортные условия для работы теплообменника котла.
  • Системы отопления с комбинированной циркуляцией — это гравитационные системы, на которые для улучшения циркуляции установлен насос. Обычно, насос в таких системах устанавливается на «байпас».

Теперь перейдем к выбору труб для отопления.

Выбор труб для отопления.

Выбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов  для вашей системы. Для начала решим какая вам нужна система отопления. Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен. Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.

Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще. Но стоит помнить, что замуровывать в стену лучше цельные участки  без прессовых и цанговых соединений.  На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.

Для отопления можно брать трубы следующих видов:

  • Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах  (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра)
  • Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа  необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
  • Полипропиленовые  — очень популярный материал для монтажа , но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы, они могут быть армированы стекловолокном, металлической  фольгой в среднем слое или в наружном слое.  Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая , но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
  • Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм.  Трубы меньшего диаметра можно использовать для теплых полов.
  • Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.
Медные трубы для отопления


Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром  20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе

Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику. Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.

Если у вас установлен твердотопливный отопительный аппарат, то первые 3-4 метра от него необходимо отвести металлическими трубами, а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.



Полипропиленовые трубы с наружной армировкой



Выбор приборов отопления для вашего дома.

Приборы отопления могут быть разными:

  • Радиаторы всех видов.
  • Конвекторы настенные или встраиваемые в пол
  • Регистры из труб
  • Системы теплого пола.

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации. Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы. Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок». Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало. Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический. Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.

Выбор запорной арматуры для отопления.

шаровый кран марки vienna от фирмы Itap

Для отопления лучше всего применять латунные шаровые краны разных диаметров. На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении. Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления. Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.




Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго. Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом.   Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными. Советую запомнить несколько названий:

Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля. Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.

Выбор циркуляционного насоса.

циркуляционный насос для отопления

Этот пункт актуален если у вас система с принудительной циркуляцией теплоносителя. По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться

Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров  возможна только принудительная циркуляция! Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции. В её состав входит циркуляционный насос с напором 6 или 8 метров. О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.

Источники бесперебойного питания.

Блок-схема, описывающая работу источника.

Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и  система управления котла (если она энергозависимая) не прекратили работать. Если у вас установлен настенный газовый котёл, то такой источник необходим. Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт). Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы. Отдельная статья по теме источников бесперебойного питания представлена здесь.

Резюме.

Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже. Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба. Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.



znayteplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
