Пластиковые трубы для водопровода, монтаж своими руками: как правильно паять

Пластиковые водопроводы и тепловые сети в домах и квартирах пользуются популярностью. Экологичность, до 50 лет безупречной службы, легкий вес и приятный внешний вид — это далеко не все их преимущества. Немаловажным фактором является возможность самостоятельного монтажа, спаять полипропиленовые трубы своими руками сможет каждый.

Трубы ПВХ — одни из самых распространенных материалов в строительстве

Содержание

• Какое оборудование требуется для создания систем водоснабжения и отопления из пластика
• Как устроен паяльник и принцип его работы
• Монтаж системы водоснабжения с помощью фитингов
• Стыковая пайка пластика
• Маркировка труб ПВХ и сферы их применения
• Самостоятельная пайка пластиковых труб для отопления

Для работы не потребуется сварочный аппарат и специальных знаний по применению. Не нужны трубогибы, плашки для нарезания резьбы, тиски и прочие приспособления.

Чтобы научиться варить электросваркой, потребуется много времени. Освоить водопроводное ремесло с помощью ПВХ и научиться профессионально спаять пластик можно за нескольких часов.

Какое оборудование требуется для создания систем водоснабжения и отопления из пластика

Чтобы паять пластиковые трубы для водопровода, нужно не так уж много дополнительного оборудования:

1. Аппарат для пайки труб из пластика, он же «паяльник», он же «утюг». Официальное название «аппарат для сварки».
2. Ножницы для резки пластика.
3. Рулетка и маркер. Паять пластмассу можно только один раз, для повторного использования она непригодна. Замеры должны быть точными, нельзя допускать лишних прогибов, и при расчетах нужно учитывать расстояние, на которое труба входит в фитинг.
4. Спирт, растворитель или иная жидкость для обезжиривания.

Теоретически ПВХ-труба может быть разрезана ножовкой, простым ножом или электролобзиком. Пайка пластиковых труб водопровода требует аккуратности на всех этапах, неровный срез может стать причиной некачественной сварке, и маленькая экономия сегодня приведет к большим расходам завтра.

Как устроен паяльник и принцип его работы

Пайка пластика своими руками невозможна без специального аппарата, который представляет собой нагревательный элемент с насадками различного диаметра, от 14 до 63 мм. Самые дорогие и качественные на данный момент паяльники чешского и немецкого производства. Паять пластиковые трубы таким агрегатом можно на профессиональном уровне. Высокая цена оправдана длительным сроком эксплуатации, надежностью, удобством в работе. Устройства из Китая стоят намного дешевле, качество пониже, но пайка пластиковых труб своими руками и не требует частого использования, так что можно вполне рекомендовать к покупке китайский товар. Цена начинается от $20, что окупит перенос пары труб в ванной.

Мощность устройства колеблется в пределах от 650 Вт до 2 кВт. Для того, чтобы запаять пластик в домашних условиях, оптимальной будет потребляемая мощность до 1200 Вт, пользоваться паяльником большой мощности при ремонте квартиры или дома не имеет смысла. Аппарат для сварки полипропиленовых труб по своей сути — это тот же утюг, два ТЭНа которого одновременно разогревают внешнюю часть трубы и внутреннюю часть фитинга до рабочей температуры.

Паяльник для ПВХ труб

При работе с паяльником:

• Установить сварочный аппарат на ровной поверхности, закрепить на нем насадки. Одновременно можно установить несколько насадок, при этом с краю ставятся те, что, которые необходимы для монтажа труб непосредственно на стене. Насадки устанавливать до включения паяльника. Дело это не сложное, но на раскаленной поверхности есть вероятность неправильной установки.
• Разогреть от 5 до 15 минут, пайка пластика происходит при температуре 260⁰С. Световой индикатор сигнализирует о нагревании до рабочей температуры. Каждый паяльник оборудован регулятором температуры для большего удобства.
• Нагревание двух соединяемых деталей требуется производить одновременно.
• Во время работы рекомендуется не выключать паяльник. Связано это не только со временем ожидания, пока устройство нагреется, но и с тем, что на гильзах застывают остатки пластика.

Если требуется сделать паузу в работе, после выключения питания, пока паяльник еще горячий, нужно тщательно протереть насадки ветошью. Делать это необходимо с соблюдением всех мер предосторожности при работе с горячими предметами. Нельзя пользоваться паяльником с остатками пластика на насадках. Так же категорически запрещено очищать остывшие насадки. Они покрыты тефлоном, царапины на нем приведут к выходу устройства из строя.

Монтаж системы водоснабжения с помощью фитингов

Приступая к монтажу водопровода впервые, желательно потренироваться и сделать несколько пробных соединений.

Пайка пластиковых труб своими руками не представляет трудностей, однако дело это ответственное. Так что, соединив трубу с фитингом и разрезав соединение, можно понять на практике, как грамотно проводить сварку. Профессиональная работа с полипропиленовыми трубами состоит из следующих этапов:

• Подготовить сварочный аппарат.
• Отмерить нужную длину трубы, отметить место разреза маркером. Не забываем учитывать глубину, на которую она вставляется в фитинг.
• Ножницами отрезать нужный участок.
• Очистить фитинг и срез от грязи пыли, удалить жир растворителем, спиртом или другим раствором, просушить.
• Установить трубу в гильзу до ограничителя. Фитинг установить на дорн. Ни в коем случае не делать вращательные движения, это разрушает равномерность слоя и делает соединение ненадежным. Достаточно плавного ввода до упора.
• Подождать от 6 до 25 секунд. Время ожидания зависит от мощности нагревателя и диаметра трубы. В инструкции есть таблица пайки полипропиленовых труб, дающая примерное время ожидания нагревания, фиксации соединения и его застывания. Много зависит от температуры окружающей среды, таблица дает время из расчета, что температура воздуха 20⁰С. Визуально отследить, что пластик застыл, можно через специальное отверстие в гильзе. Как только пластик покажется в нем, пора переходить к следующему этапу. Еще одним признаком готовности будет образование наплыва в виде валика.
• После нагревания детали одновременно снимаются с паяльника и соединяются друг с другом. Обязательно следить за соблюдением соосности. И тоже никакого вращения, все происходит плавно и без лишних усилий. Для труб диаметром более 40 мм рекомендуется использовать специальные направляющие.
• Зафиксировать соединение на 5 – 10 секунд.
• Меньше 10 минут требуется, чтобы пластик остыл. Участок трубопровода готов, можно приступать к следующему.
• При правильном монтаже на внешней поверхности образуется валик из выдавленного ПВХ.

Процесс спайки труб паяльником

Чтобы правильно паять пластиковые трубы, надо избегать следующих ошибок:

1. выравнивание деталей после соединения;
2. состыковка трубы и фитинга не до упора;
3. чрезмерное усилие при надевании трубы на паяльник и при соединении ее с фитингом;
4. недостаточно плотное надевание трубы на гильзу нагревателя, фитинга на дорн;
5. повторный нагрев соединяемых элементов, работа с паяльником допускает только одноразовый нагрев, потом пластик деформируется;
6. перегрев деталей, он определяется появлением коричневого оттенка ПВХ.

Легко проверить, правильно ли произведена пайка пластика паяльником. Заглянув внутрь соединения или проведя по нему пальцем. Не должно быть значительных внутренних наплывов от чрезмерного давления или провалов от недостаточной плотности соединения деталей.

Стыковая пайка пластика

В тех случаях, когда планом предусмотрен трубопровод, диаметр которого более 50 мм, применятся пайка «встык». Такой способ соединения надежнее, но он подходит только для ширины стенки 4 мм и больше. Чтобы запаять пластиковую трубу встык, нужны те же инструменты и приспособление для соблюдения соосности элементов. Метод очень похож на соединение с фитингами, хотя есть несколько отличий:

• спаивать пластиковые трубы встык нужно при жесткой фиксации оси, требуется специальное центрирующее устройство.
• чтобы спаять пластмассу, разогревают ее дисковой насадкой;
• торцы соединения должны быть тщательно выровнены.

Маркировка труб ПВХ и сферы их применения

ПВХ нашел применение не только в водоснабжении, но и в системах отопления. Для каждой из них выпускаются свои варианты:

• PN 10. Тонкостенные, для холодного водоснабжения, или систем, где температура не превышает 45⁰С. Находят применение в системе «теплый пол».
• PN 16. Со стенками средней толщины, применяются в системах холодного водоснабжения с высоким давлением. Или системы подачи горячей воды с низким давлением.
• PN 20. Самый универсальный вариант для создания водопровода. Выдерживает высокое давление и рабочую температуру до 80⁰
• PN 25. Стандарт для экстремальных условий. Выдерживает высокое давление и температуру до 95⁰С. Во избежание деформации армируется алюминиевой фольгой. Рекомендуется для применения в водопроводах горячего водоснабжения и в системах отопления.

ПОСМОТРЕТЬ ВИДЕО

Код PN – это давление, которое система может постоянно выдерживать в течении 50 лет, при температуре 20⁰С, измеряется в барах. В домашних условиях правила пайки паяльником распространяются на все типы труб ПВХ. Размер ПВХ-труб указывается по наружному диаметру и в метрической системе. Связано это с тем, что именно в миллиметрах принято считать размеры соединительных деталей, фитингов. В случае необходимости перевода метрической системы в дюймы полезно помнить, что один дюйм равен 25 мм.

Самостоятельная пайка пластиковых труб для отопления

В системах отопления используют исключительно трубу стандарта PN 25. Ее особенность в армировании стекловолокном или алюминиевой фольгой, что позволяет избежать деформации от нагрева и высокого давления. Чтобы правильно паять паяльником трубу стандарта PN 25, нужно перед работой снять защитный слой. В том случае, если он расположен снаружи. В случае внутреннего расположения армирующего слоя спаивать пластиковые трубы надо так же, как и при монтаже водопровода. Защитный слой снимается только на том участке, где труба заходит в фитинг.

При перепадах температур любой материал сжимается и расширяется. Если на небольших участках этим можно пренебречь, то при большой длине трубы обязательно делать компенсаторы. Он представляет собой часть трубы, изогнутой кольцом. Располагается в незаметном месте и работает как виток пружины, компенсируя температурную деформацию.

Технология сварки полипропиленовых труб для пожарного водопровода.

Заказать звонок

• О нас
• Продукция
• Услуги
• Объекты
• Партнерам
• Сертификаты
• Контакты
• Проектировщикам

1. Отмерить и отрезать под прямым углом к оси кусок трубы необходимой длины с помощью ножниц. При помощи маркера нанести на трубу метку на расстоянии, равном глубине фитинга минус 1—3 мм.

2. Поместить полипропиленовую трубу и фитинг на соответствующие насадки (трубу вставить в насадку до отметки, обозначающей глубину сварки). Не вращать и не поворачивать трубу и фитинг, для лучшей ориентации можно использовать вспомогательные маркировки на фитингах. Выдержать необходимое время нагрева, которое указано в таблице.

3. По окончании нагрева снять трубу и фитинг с насадок и соединить их равномерным движением без осевого поворота на всю глубину до отметки. Выдержать время охлаждения.

Полипропиленовые трубы диаметром более 50 мм включительно рекомендуется сваривать при помощи специального монтажного приспособления, в целях обеспечения необходимого давления и в избежание осевых поворотов.

Время сварки начинается в момент соединения полипропиленовой трубы с фитингом. В процессе охлаждения нельзя использовать какие-либо средства, например, холодную воду.



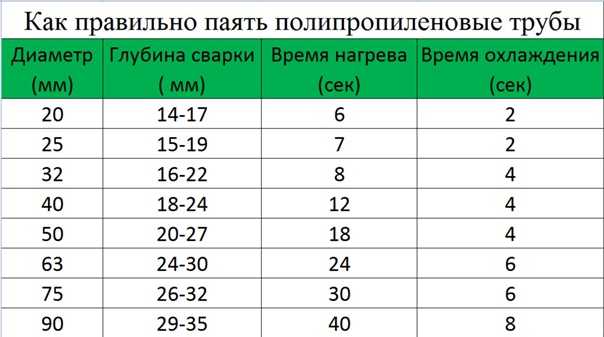

Технологическое время термической сварки в зависимости от диаметра свариваемых трубы и фитинга при температуре насадок 260 °C:

Наружный диаметр трубы (мм)	Время нагрева (с)	Время сварки (с)	Время охлаждения (мин)
20	6	4	2
25	7	4	3
32	8	4	4
40	12	5	4
50	18	5	5
63	24	6	6
75	30	6	7
90	40	8	8
110	50	10	9

Сервисы

Сделать заявку

Узнать стоимость продукции.
Cоставить спецификацию.
Рассчитать проект бесплатно.

Калькулятор

Гидравлический расчет
трубопроводов АУПТ, ТРВ, ВПВ.
Программа для инженера.

Вопрос-ответ

Ответы на наиболее частые
вопросы наших клиентов

Контроль качества

Проведение входного и
приемо-сдаточного
контроля продукции Fireproff.

Сравнение металла и пластика

Технико-экономическое
обоснование применения
материалов для АУПТ.
Точный расчет!

Лаборатория

Испытания труб
по всем показателям
пожарной безопасности.

О производстве

Высокотехнологичное
производство труб для
водяного пожаротушения.

Экология

Экологическая политика
предприятия.

Вакансии

Актуальные вакансии в компании
ООО «Поток — Трубная компания»

Монтажникам

Проектировщикам

Заказчикам

X

Заказать звонок

Соединение труб и фитингов из ПВХ с помощью сварки растворителем

Заинтересованы в локальных системах?

Получайте статьи, новости и видео о системах Onsite прямо в свой почтовый ящик! Войти Сейчас.

Локальные системы + Получать оповещения

Сварка растворителем, резьбовые соединения, механические соединения и прокладки являются наиболее распространенными методами соединения труб из ПВХ. Для применений в септическом мире наиболее распространены сварные швы с скользящими соединениями. Эти сварные швы с растворителем называются «склеенными», а растворитель — «клеем».

Растворители (грунтовка ПВХ и цемент) выделяют сильные органические пары, поэтому всегда работайте в хорошо проветриваемом помещении. Цемент и грунтовку следует хранить с закрытой крышкой, вдали от источников тепла и открытого огня. Клей следует использовать в течение одного года с даты, указанной на упаковке. Самое главное, необходимо соблюдать все рекомендации производителя.

Существует несколько ключевых моментов, которые следует учитывать при сварке соединений из ПВХ с помощью растворителя:

• Крайне важно, чтобы внешние и внутренние соединяемые поверхности были чистыми и сухими. Если влажных условий избежать не удается, производители предлагают растворители, которые можно использовать под дождем.
• Перед грунтованием и склеиванием необходимо проверить посадку соединения. Если вы допустили ошибку при измерении или если фитинг имеет некруглую форму, проверка соединения позволит сэкономить на покупке фитингов на замену.
• Очиститель ПВХ и грунтовка не взаимозаменяемы. Очиститель используется для удаления производственных смазок и грязи с труб и фитингов. Грунтовки — это растворители, которые используются для размягчения труб и фитингов перед нанесением цемента. Подходящая грунтовка проникает в поверхность и смягчает ее быстрее, чем цемент. Нет замены грунтовке. Многие местные строительные органы указывают фиолетовую грунтовку как средство обеспечения ее использования. Не используйте воду, бензин или любые другие заменители для грунтовки ПВХ-поверхностей.

На рынке представлено множество различных типов грунтовок и клеев. Отличаются они в основном вязкостью. Важно убедиться, что грунтовка и клей подходят для типа трубы, размера и температуры воздуха. Грунтовку и клей ни в коем случае нельзя корректировать или разбавлять. Если они стали желеобразными или их вязкость изменилась, их следует выбросить. Прочтите предупреждающие этикетки и примите необходимые меры предосторожности, такие как средства защиты глаз и кожи.

Грунтовка должна быть нанесена на раструб фитинга и конец трубы, следя за тем, чтобы грунтовка не скапливалась внутри раструба. Необходимо дать время для размягчения поверхности. Количество грунтовки и времени может потребоваться увеличить при низких температурах.

Существуют различные аппликаторы для грунтовки и клея. Дауберы обычно предоставляются поставщиком и могут использоваться на трубах меньшего диаметра. Щетки с натуральной щетиной можно использовать на трубах любого диаметра. Ролики обычно используются для диаметра 4 дюйма и больше. Как правило, выбирайте аппликатор размером не менее половины диаметра трубки.

Для эффективной сварки растворителем нанесите достаточное количество клея, чтобы заполнить зазор между трубой и фитингом. Грунтовка и клей растворяют две поверхности. Когда труба вставляется в фитинг, две поверхности смешиваются и становятся одной по мере испарения грунтовки и клея. Соединение укрепляется по мере затвердевания ПВХ, поэтому необходимо дать ему полностью затвердеть, чтобы достичь полной прочности.

Важно использовать правильный тип клея. Внимательно прочитайте этикетку, так как неправильный клей может расплавить трубу. Нанесите кистью слой клея с рейтингом ASTM, такого как АБС, ПВХ или стирол, который соответствует типу используемой трубы и фитинга. По мере увеличения толщины стенки трубы требуется более вязкий клей. Клей необходимо нанести как на внутреннюю часть фитинга, так и на внешнюю часть трубы. Используйте правильное количество клея на внутренней стороне фитинга, потому что избыток клея будет выталкиваться внутрь фитинга при вставке трубы. Не допускайте, чтобы цемент скапливался или стекал внутрь фитинга. Детали должны быть собраны быстро, пока цемент еще влажный. Если он высохнет до того, как вы соедините детали, вам придется повторно нанести клей.

Полностью вставьте трубу в фитинг, повернув ее на четверть оборота для равномерного распределения клея. Изгиб разбивает линии вставки и помогает распределить клей. Соединение необходимо крепко удерживать в течение 15–30 секунд, чтобы соединение не расползлось, а клей начал затвердевать. Сотрите излишки клея, которые образуются на внешней стороне соединения, чтобы излишки клея не продолжали растворять трубу.

Соединение нельзя трогать, пока оно не схватится. Время, необходимое шву для первоначального схватывания, зависит от температуры и влажности воздуха. Обязательно используйте грунтовку и цемент, соответствующие погодным условиям. В приведенной ниже таблице указано рекомендуемое время начальной установки.

Соединение не следует подвергать испытанию давлением, пока оно полностью не затвердеет. Точное время отверждения зависит от температуры, влажности и размера трубы. В таблице ниже указано рекомендуемое время отверждения.

---

Об авторе: Сара Хегер, доктор философии, исследователь и преподаватель программы очистки сточных вод на месте в Центре водных ресурсов Университета Миннесоты, где она также получила степень в области сельского хозяйства и биосистем. инженерия и наука о водных ресурсах. Она выступает на многих местных и национальных учебных мероприятиях по проектированию, установке и управлению септическими системами и связанным с ними исследованиям. Хегер является избранным президентом Национальной ассоциации по переработке сточных вод на местах и ​​входит в состав Международного комитета NSF по системам очистки сточных вод. Задайте Heger вопросы о проектировании, установке, обслуживании и эксплуатации септических систем, отправив электронное письмо по адресу [email protected] .

7 Советы по сварке растворителем в холодную погоду

Сварка растворителем в холодных условиях создает проблемы, которые необходимо решать. Почему? В холодную погоду трубы и фитинги размягчаются дольше. Труба также более устойчива к воздействию растворителей, поэтому в холодную погоду важно смягчить ее агрессивной грунтовкой.

Следуя определенным инструкциям по сварке растворителем в холодную погоду и проявив терпение, вы сможете успешно сваривать соединения труб растворителем при отрицательных температурах (до -15°F).

Мы поделимся семью советами по обеспечению надежного соединения труб с помощью клея на растворителе в холодные зимние месяцы.

1. Изготовьте как можно большую часть трубопроводной системы в теплой среде.

Мы рекомендуем собирать как можно большую часть системы трубопроводов в отапливаемом рабочем помещении. Если вы сможете контролировать температуру, это улучшит состояние суставов.

Любые соединения, которые должны быть выполнены на месте сборки, должны быть защищены каким-либо временным или переносным укрытием.

2. Храните цемент и грунтовки в более теплом месте.

Применение в холодных условиях потребует хранения клея для труб в более теплой среде (выше 40°F). Важно не оставлять растворимый цемент на холоде на длительное время, потому что он приобретет гелеобразную консистенцию. Если цемент загустеет, мы не рекомендуем его использовать. Растворяющий цемент должен оставаться жидким.

Если у вас на строительной площадке есть крупногабаритные предметы, обязательно храните их в помещении с регулируемой температурой, чтобы они не соприкасались с холодом.

Может быть, вы держите цемент и грунтовку на приборной панели грузовика, когда перемещаетесь между рабочими площадками. В этом случае, если вы отсутствовали в течение нескольких часов, мы рекомендуем привести их внутрь после вашего последнего звонка в службу поддержки. Таким образом, продукт может акклиматизироваться к более высокой температуре и достичь нужной консистенции для вашего следующего проекта.

3. Удалите влагу с концов трубы и поверхностей.

Перед началом процесса сварки растворителем очистите концы труб и фитинги от влаги, остатков воды или льда. Если влага проникнет в цемент, он превратится в гель.

Конечно, сырость иногда неизбежна. В этом случае мы рекомендуем использовать растворяющий цемент, предназначенный для отверждения во влажных условиях, такой как Oatey Rain-R-Shine, быстросхватывающийся цемент, предназначенный для влажных условий.

4. Обильно нанесите грунтовку на фитинги и трубы.

Особенно в более холодных условиях обязательно наносите грунтовку и интенсивно работайте с ней. Для создания сварного шва на трубах из ПВХ и ХПВХ необходимо использовать грунтовку. Oatey Purple Primer — это грунтовка, включенная в список NSF, для использования на всех сортах и ​​классах труб и фитингов из ПВХ и ХПВХ.

Чтобы понять важность нанесения грунтовки, может быть полезно представить себе фитинг и трубу как кожу. Ваши поры покрыты и плотно закрыты; более агрессивное нанесение грунтовки на фитинг и трубу гарантирует, что вы откроете поры. Таким образом, вы подготавливаете трубу к приему цемента.

При нанесении грунтовки на фитинги и трубы не забывайте повторно погружать ее после каждого нанесения. После того, как вы загрунтовали трубу и фитинг, у вас есть пять минут, чтобы нанести цемент и закончить соединение. Слишком долгое ожидание негативно повлияет на создание хорошего сварного шва.

5. Энергично встряхните или перемешайте цемент перед использованием.

Перед каждым применением рекомендуется встряхнуть баллончик или перемешать его содержимое перед применением. Это поможет смешать компоненты цемента, обеспечив однородную консистенцию.

6. Выждите больше времени отверждения перед тестированием или использованием системы.

Время отверждения зависит от нескольких факторов: материала трубы, размера трубы, температуры и влажности окружающей среды. Тем не менее, цемент на растворителе требует больше времени для отверждения при более низких температурах. Подождите, пока растворители испарятся, прежде чем тестировать систему или вводить ее в эксплуатацию.

При температурах от 20°F до 40°F полное отверждение соединения может занять до трех дней в условиях более высокого давления. Тем не менее, обязательно сверяйтесь со средним временем отверждения швов, указанным производителем растворяющего цемента из ПВХ, АБС и ХПВХ. При температурах ниже 20°F мы рекомендуем обращаться в службу технической поддержки Oatey для получения точной информации о времени отверждения.

Не пытайтесь ускорить время отверждения путем прямого нагревания соединения, так как это может ухудшить прочность соединения или повлиять на целостность трубы.

Однако для ускорения процесса можно создать среду с контролируемой температурой. Если у вас есть временно отапливаемое помещение, вы можете закрыть отверстия в жилище, чтобы ускорить процесс, оставив концы труб открытыми, чтобы поток воздуха мог попасть в систему и помочь растворителям испариться.
