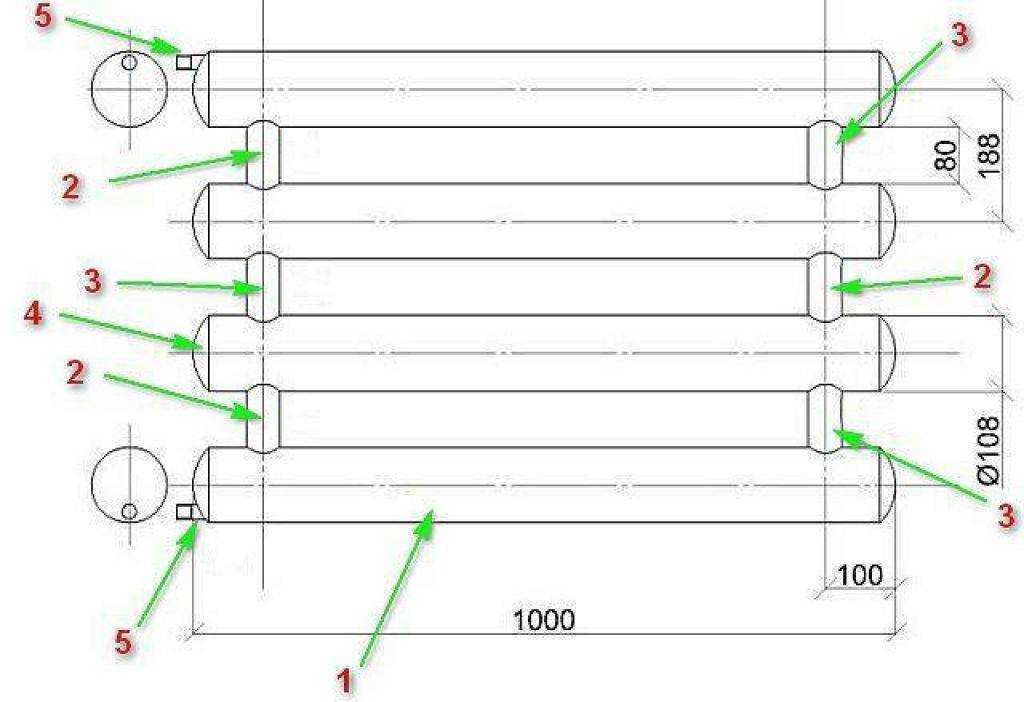

Как правильно подключить регистры отопления: особенности организации и подбор схемы

Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

• однотрубное;
• двухтрубное.

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

• горизонтальные;
• вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.

Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

• Чугунные радиаторы
• биметаллические радиаторы
• стальные радиаторы

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Схемы и способы подключения радиаторов отопления в доме и квартире: одно- и двухстороннее

Сегодня в домах можно встретить самые разные схемы подключения радиаторов отопления к контуру системы обогрева. Одни из них более эффективны, другие немного отстают в плане теплопередачи, но каждая имеет право на существование. Потому как окончательный выбор нужного способа зависит от многих параметров: материалоемкости, типа радиаторов, планировки жилья.

Схему следует подбирать также с учетом того, в частном доме выполняется монтаж или в обычной городской квартире.

Оглавление:

1. Одно- и двухтрубное отопление
2. Обогрев двухэтажного дома
3. Способы подключения радиаторов
4. Полезные советы

Виды систем

Простейшая классификация отопительных систем основывается на порядке подключения батарей к контуру обогрева. Варианта всего два:

1. Однотрубная последовательная система отопления.

Здесь радиаторы выстраиваются в своеобразную цепочку: горячая вода движется по трубам от котла к первому прибору, затем ко второму и далее – пока не пройдет через весь ряд батарей и не попадет в обратку. В результате у ближайшего к котлу радиатора температура всегда выше, чем у самого последнего в цепи. Ведь теплоноситель, переходя из комнаты в комнату, постепенно растрачивает энергию на отопление и остывает. Однотрубную схему можно реализовать в типовой квартире или в частном доме небольшой площади.

На таких объектах длина самого контура относительно невелика, поэтому первый радиатор отопления в цепи и последний будут иметь минимальный разрыв в нагреве. Но это правильно только для линий не длиннее 30 м.

К сожалению, подобный принцип часто встречается в многоквартирных домах, подключенных к центральной системе парового обогрева. В высотках однотрубная «цепочка» строится сверху вниз, так что жильцам на первом перепадают лишь жалкие крохи тепла, оставшегося от соседей. В постройках до 5 этажей она приобретает форму кольца. В этом случае в нижней квартире самый холодный радиатор отопления во всем подъезде встретится с самым горячим.

Решить такую проблему можно только одним способом: врезать на всех этажах перед секциями перемычки для смешивания теплоносителя. Главный плюс подобного отопления – простота и небольшая материалоемкость. Это значит, что стоимость комплектующих и собственно монтажа будет минимальной. Минусом остается невозможность регулировать производительность каждого отдельно взятого радиатора.

2. Двухтрубная система.

При такой схеме все обогреватели имеют собственное подключение к источнику горячей воды – котлу. Сам контур от этого становится сложнее и габаритнее, поскольку через каждую комнату проходят две трубы: подающая и обратная. Зато все обогреватели имеют примерно одинаковую температуру. Такая конструкция отлично себя показывает в частных домах большой площади и позволяет эффективно управлять каждым радиатором. При необходимости на отдельные приборы поток можно вообще перекрыть – это никак не скажется на работе остальных батарей.

Обогрев в двухэтажном доме

От грамотного монтажа системы обогрева во многом зависит комфорт загородного жилья. Здесь следует прислушаться к советам опытных мастеров:

• Сократите количество изгибов – каждый из них создает сопротивление, ухудшая циркуляцию воды и снижая эффективность батарей в частном доме.
• Не делайте слишком длинных прямых участков.

В остальном схема радиаторного отопления двухэтажного дома подчиняется тем же законам, что мы рассмотрели выше. При однотрубном варианте система будет работать максимально эффективно на втором этаже и очень слабо на первом. Если этого не избежать, позаботьтесь хотя бы о дополнительных перемычках для равномерного прогрева труб по ходу движения воды. Также правильно будет использовать радиаторы из стали или чугуна – через несколько дней они более-менее выровняют свою температуру за счет простого теплообмена.

Идеальное подключение к системе отопления в доме на два этажа выполняется по двухтрубной схеме. Для этого основная подача горячей воды сперва разделяется на две линии (по одной на каждый уровень), а там уже они параллельно подсоединяются к радиаторам в комнатах. Отработанный теплоноситель в обратном порядке собирается в общую «холодную» ветку отопления и возвращается к нагревательному котлу.

Способы подсоединения батарей

Здесь уже стоит вопрос о том, в какой части обогревателя будут размещены входное и выходное отверстия для теплоносителя. Так что перед покупкой приборов и труб отопления следует определить, какое подключение радиаторов окажется эффективнее.

1. Одностороннее.

Отопительные приборы по односторонней схеме (подача и обратный выход расположены на одном торце) обычно включаются в общую ветку центральных систем отопления многоквартирных домов. Так конструкция получается наиболее компактной и надежной. Подача, как правило, идет сверху, а нижнее отверстие выполняет функцию выхода для отработанного теплоносителя.

Горячая вода движется по всему внутреннему контуру батареи отопления, обеспечивая ее высокую производительность. А сама система получается проще и дешевле в монтаже, так как требует минимального количества труб и соединений. Еще один плюс – вы спокойно сможете добавить к радиатору секции или убрать лишние, не затрагивая основную магистраль.

В частном доме с автономным отоплением иногда можно встретить другие «версии» одностороннего подключения:

• Вход снизу, обратка сверху – применяется в закольцованных системах на первой линии подачи.
  При этом эффективность батареи снижается примерно на 5%.
• Нижнее подключение – частный случай односторонней схемы, когда обе ветки контура отопления подходят не к боковому торцу прибора, а действительно снизу. Применяется, если трубы необходимо спрятать в пол, чтобы не портили интерьер.

В принципе, эта схема считается неэффективной, но производители отопительного оборудования уже придумали, как исправить положение. Они предложили батареи, в которых подающая труба имеет продолжение внутри радиатора, а «излив» теплоносителя происходит уже в верхней его точке. Получается идеальное подключение при нижней подаче с классическим движением горячей воды сверху.

2 . Двухстороннее подключение к отоплению.

Здесь способов побольше:

• Верхнее диагональное – идеально подходит для многосекционных или просто длинных радиаторов (более 1 м). В этом случае горячая вода движется правильно и равномерно прогревает батарею. Хотя технически такая схема может оказаться более сложной, ее следует рассматривать в первую очередь. И только в многоквартирных домах от этого придется уйти. Еще один недостаток такой системы отопления – изменить количество секций на радиаторе будет крайне затруднительно.
• Нижнее двухстороннее – такое подключение батарей уже практически не используется, поскольку является самым неэффективным. Теплоноситель по радиатору практически не проходит, пробираясь к обратке понизу. Естественно, что производительность секций при этом падает на 12-15%, так как их верхняя часть просто не нагревается. Немного исправить положение могут биметаллические или алюминиевые приборы, которые скоро прогреют сами себя до необходимой температуры. Использовать подобный вариант можно только в одном случае – если вам нужна схема отопления одноэтажного дома со скрытыми коммуникациями. И категорически нельзя, если вы планируете в качестве теплоносителя антифризный раствор.
• Нижнее диагональное – способ исправить положение, описанное выше. Для этого обратную ветку отопления правильно будет соединить с верхним отверстием радиатора, чтобы хоть как-то заставить горячую воду подниматься по внутреннему контуру. Потери производительности при этом могут достигать 10%.

Все перечисленные способы можно использовать как для однотрубных линий, так и в случае, когда у вас двухтрубная отопительная система. Причем второй вариант всегда будет заметно эффективнее.

Резюме

Методов подключения обогревателей к общему контуру действительно немало. Не зная всех нюансов организации отопления на объекте, советовать что-то конкретное не возьмется ни один специалист. Но мы предложим самые эффективные схемы обогрева для квартир и частных домов, на которые стоит ориентироваться в первую очередь. И только в случае, если какие-то особенности жилья не позволяют их реализовать, можно будет искать компромиссное решение.

Если ваша квартира подключена к центральной ветке, радиатор к однотрубной системе отопления нужно подсоединять по односторонней схеме с верхним входом. Нелишним будет врезать перемычку (байпас), после него установить на подающем патрубке терморегулятор, а на нижнем – запирающий кран на случай аварии. Только не забудьте согласовать такие переделки.

В больших квартирах с автономным обогревом и многосекционными радиаторами дешевле выйдет однотрубная система с диагональным подключением приборов. А чтобы свести все недостатки такой схемы к минимуму, поставьте циркуляционный насос. Отопление частного дома будет достаточно простым и эффективным, если при двухтрубной системе использовать одностороннее подключение отопительных приборов.

Дата: 15 апреля 2016

Как соединить изолированную воздуховодную трубу с потолочным регистром | Главная Руководства

Том Деннис

Правильное подсоединение гибких воздуховодов к регистрам важно для предотвращения утечек воздуха из воздуховодов отопления и охлаждения, что может привести к увеличению счетов за коммунальные услуги. Ведь вы хотите, чтобы нагретый или охлажденный воздух доставлялся в комнаты дома, а не на чердак или в подвал. Вы можете сделать соединения с регистрами отопления вашего дома герметичными и постоянными, используя простые методы.

1. Натяните гибкую изолированную трубу воздуховода, чтобы сделать ее как можно короче и избежать провисания гибкого воздуховода. Канцелярским ножом полностью разрезать воздуховод на необходимую длину. Если воздуховод обмотан металлической проволокой для поддержки, используйте кусачки, чтобы отрезать проволоку и завершить разрез.

2. Нанесите тонкий слой мастичного герметика для воздуховодов на металлическую или пластиковую втулку круглого соединительного фитинга регистра, где соединяется гибкий воздуховод. Используйте мастику для герметизации воздуховодов, которая поставляется в ведре или в герметизирующей трубке. Если вы используете ковшовый сорт, используйте шпатель, чтобы распределить мастику.

3. Отогните внешнюю пластиковую обертку гибкого воздуховода примерно на 6 дюймов.

4. Отогните изоляцию из стекловолокна примерно на 6 дюймов.

5. Наденьте внутренний пластиковый вкладыш на круглую втулку соединительного фитинга потолочного регистра. Немного мастики должно вытечь; это указывает на хорошее воздушное уплотнение.

6. Затяните металлический зажим или большую стяжку вокруг вкладыша, чтобы удерживать вкладыш на месте.

7. Наденьте стекловолокно обратно на внутреннее уплотнение, затем наденьте внешнюю пластиковую пленку обратно на стекловолокно.

8. Затяните еще один зажим или стяжку вокруг внешней обертки, чтобы надежно зафиксировать соединение.

Ссылки

• YouTube.com: Установка гибкого воздуховода — Изолированный воздуховод — Сделай сам
• YouTube.com: Установка потолочного диффузора AIRTEC своими руками

Ресурсы

• GreenBuildingAdvisor.com: как установить Flex Воздуховод правильно

Наконечники

• Если соединение воздуховода осуществляется между этажами, использование мастичного герметика не столь критично, поскольку любая незначительная потеря воздуха все же поможет нагреть или охладить дом. Мастику особенно важно использовать при соединении воздуховодов на чердаке или в подвальном помещении.
• Если вы используете стяжки для затягивания и крепления воздуховода, может быть трудно затянуть стяжку рукой достаточно плотно, чтобы обеспечить хорошее воздушное уплотнение. Использование инструмента для натяжения стяжки помогает затянуть стяжку.
• Если у вас есть только одно или два соединения, вы можете предпочесть использовать металлические зажимы, чтобы вам не пришлось покупать инструмент для натяжения стяжек.

Writer Bio

Том Деннис с 2008 года пишет технические, а также религиозные статьи и учебные программы. Он имеет лицензию сантехника более 30 лет и имеет большой опыт работы в домашних условиях. Деннис имеет степень магистра религиозного образования теологической семинарии Гранд-Рапидс.

Советы по установке круглых воздуховодов | Семейный мастер

Установка воздуховодов не составит труда, если у вас есть эти советы экспертов.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

1 / 12

photoBeard/Shutterstock

Работа с круглыми воздуховодами

Независимо от того, добавляете ли вы новые теплотрассы в подвал или меняете компоновку существующей системы HVAC, вы, вероятно, будете работать с круглыми металлическими воздуховодами. Мы попросили Боба Шмаля дать нам несколько советов. Боб занимался консервированием более 40 лет. Он настаивает, что все еще не знает всего о воздуховодах, но нас это не убедило. Эти советы должны помочь сделать вашу следующую работу более гладкой.

2 / 12

Семейный мастер на все руки

Установите заслонки на регистрах для регулировки потока воздуха

Добавление теплотрасс в подвале может изменить поток воздуха в воздуховодах, идущих в другие помещения. Каждый регистр должен иметь свой собственный демпфер, к которому можно получить доступ для регулировки, чтобы сбалансировать воздух. Если к этим демпферам нельзя получить доступ снизу, вам нужно установить их достаточно близко к регистру, чтобы вы могли добраться до них через отверстие регистра. Боб любит 4 x 10 дюймов. сапоги (не показаны) — в них можно легко поместить руку, чтобы отрегулировать амортизаторы, и для такого размера существует больше вариантов покрытия решетки.

3 / 12

Семейный мастер на все руки

Не сдирайте старую ленту с металлического воздуховода

Если вам нужно разобрать существующие фитинги воздуховода, нет необходимости сначала снимать старую ленту из фольги. Вместо этого просто надрежьте ленту по шву канцелярским ножом и выкрутите винты прямо через ленту. Когда придет время переклеивать, просто счистите пыль и наклейте новую ленту прямо поверх старой.

4 / 12

Семейный мастер на все руки

Боб не фанат гибких воздуховодов системы отопления

Гибкие воздуховоды, несомненно, легче устанавливать, чем металлические воздуховоды, но учтите следующее: гибкий воздуховод со временем может изнашиваться. Он собирает пыль и его практически невозможно очистить. Гибкий воздуховод должен быть больше, чем трубы, чтобы обеспечить такое же количество воздушного потока. Самая распространенная проблема, с которой сталкивался Боб: «Люди проявляют небрежность и слишком острые повороты, что создает перегибы, сильно ограничивающие воздушный поток».

5 / 12

Семейный мастер на все руки

Соберите металлический воздуховод, как молнию

Собирая трубу, начните с одного конца и соедините шов, как молнию. Одной рукой держите два края рядом, а другой надавливайте вниз. Используйте ногу, верстак или землю, чтобы поддержать заднюю сторону трубы. Если вы допустили ошибку и вам нужно разобрать трубу, бросьте ее плашмя на землю швом вверх. Он должен разойтись.

6 / 12

Семейный мастер на все руки

Нож для вырезания отверстий отлично подходит для узких мест при замене воздуховодов

Ножницы-авиаторы прекрасно подходят для вырезания отверстий в магистрали, но только при наличии достаточного места. Если вы имеете дело с тесными помещениями и у вас есть угловая дрель или приспособление, вы можете инвестировать в резак для отверстий в листовом металле. В противном случае вам, возможно, придется снять магистральную линию.

7 / 12

Семейный мастер на все руки

Стыковые соединения внахлест с соединителями натяжной ленты

Когда вы устанавливаете трубу между двумя неподвижными частями, невозможно вставить деталь с помощью обжатых концов и при этом получить требуемый 1-1/2 дюйма . перекрывается с обоих концов. Наложите одну сторону, как обычно, и сделайте стык с другой. Используйте соединительную ленту, чтобы завершить стыковое соединение.

Если у вашего поставщика нет соединителей для натяжных лент, сделайте их сами, отрезав кусок трубы так, чтобы концы перекрывались, а затем привинтите и закрепите ленту скотчем. Если вы работаете с 6-дюймовым. труба, вам нужно будет использовать 7-дюймовый. труба для банд.

8 / 12

Семейный мастер на все руки

Загерметизируйте отводы

Загерметизируйте (не заклеивайте лентой) соединение между магистральным трубопроводом и отводом (коленом), прежде чем подсоединять к нему трубы. Таким образом, вы сможете отклонить отвод в сторону, чтобы заделать над ним герметик. Обычный силикон подойдет.

9 / 12

Семейный мастер на все руки

Оставьте подложку на ленте на металлическом воздуховоде

Если воздуховоды будут скрыты, все швы должны быть проклеены лентой или загерметизированы. Вот хитрость Боба, как заклеить шов на трубе, установленной близко к черновому полу: Отрежьте кусок ленты из фольги по длине. Отклейте часть подложки. Сдвиньте подкладку вверх и над трубой. Наконец, потяните вниз подложку, которая потянет за собой ленту. Инспекторы захотят знать, что вы использовали одобренную ленту, поэтому купите материал с надписями или оставьте рулон на месте до проверки.

10 / 12

Семейный мастер на все руки

Сделайте две отметки для резки при замене воздуховода

При резке трубы Боб любит отмечать маркером нужный размер на каждой стороне открытого шва. Плоский металл резать легче, чем изогнутый, поэтому он использует свое колено, чтобы поддерживать и сплющивать трубу, пока открывает ее. Затем вы просто смотрите на дальнюю отметку, пока делаете разрез. Это будет прямо и идеально каждый раз. Боб предпочитает вырезки, сделанные Malco, которые стоят менее 35 долларов в Интернете. Если вам не нравятся поездки в отделение неотложной помощи, надевайте перчатки, когда режете трубу — материал острый как бритва.

11 / 12

Семейный мастер на все руки

Используйте опорные кронштейны и три винта для уменьшения движения и шума

Каждой трубе нужна опора. Вы можете использовать практически любую опору, которую хотите, но регулируемые стальные опорные кронштейны быстро и легко. И не забудьте прикрутить трубу к подвеске балки, чтобы трубы не звенели, когда кто-то топает этажом выше. Каждое соединение требует трех винтов. Они не должны быть равномерно распределены. Используйте 1-дюйм. оцинкованные застежки-молнии, предназначенные для листового металла.
