Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

отвертка;
плоскогубцы;
нож;
индикатор напряжения;
уровень;
защитные очки и перчатки.

Советы:

перед началом работ отключите электропитание в квартире;
прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;

если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

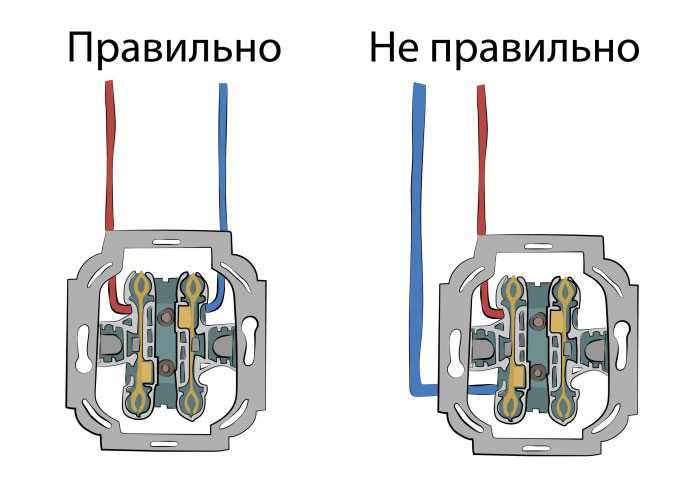

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как самому подключить розетку — «Петрович.Знает»

Сервисы Интернет-магазин

Инструкция

Вы сделали дома перестановку, и теперь телевизор не достает до розетки. А может быть, старая розетка сломалась или не вписывается в свежий интерьер. В любом случае вам предстоит ее замена, перенос или новая установка. Опасную работу с электрикой нужно проводить под руководством профессионала. Андей Хрисанов — эксперт индивидуального управления ремонтно-строительными работами — научит вас быстро и безопасно подключать розетки самостоятельно.

Техника безопасности

Когда дело касается электрики, нельзя пренебрегать техникой безопасности. В случае с установкой розетки придерживайтесь следующих правил:

Проводите монтаж в светлое время суток, а если света недостаточно, используйте фонарик.
Перед началом любых электромонтажных работ обесточьте квартиру. Выключите главный автомат электрощита у входной двери, а еще лучше — отключите вводной автомат, который находится в подъезде.

Проверьте индикаторной отверткой, есть ли ток в розетках. Для этого вставьте ее в розетку: сначала в одно отверстие, а потом в другое. Если индикатор загорится, значит в сети есть ток и вы отключили что-то не то.
Даже обесточенные провода кладите так, чтобы они случайно не коснулись друг друга, а каждую скрутку закрывайте изолентой.
Работайте в электрозащитных перчатках даже при выключенном электричестве.
Используйте инструменты с прорезиненными рукоятками, которые не проводят ток.
Помните, что прямые соединения алюминиевых и медных кабелей запрещены, потому что они могут вызвать короткое замыкание и пожар. Чтобы этого не случилось, соединяйте их только через клемму.
Устанавливать розетку самостоятельно можно, только когда в квартире уже стоит распределительный щит.

Работая с электричеством, важно не запутаться в проводах. В современных домах к розетке ведут 3 кабеля:

Фаза (чаще коричневый) — проводник, по которому ток приходит к электроприбору.
Ноль (чаще синий) — проводник, по которому ток движется в обратном направлении.
Заземление (чаще желто-зеленый) — проводник без напряжения, который защищает от удара током. В старых домах часто нет заземления, тогда розетку подключают на ноль. Но электрики рекомендуют установить устройство защитного отключения (УЗО) или полностью заменить проводку.

Если в вашей розетке цвета проводов фазы, ноля и заземления другие, можно определить, кто есть кто, с помощью индикаторной отвертки. Заземление обычно находится по центру или заметно в стороне от парных винтов фазы и ноля, так что определять его отверткой не надо.
Включите электричество и по очереди коснитесь отверткой двух оставшихся контактов. Индикатор загорится при прикосновении к фазе, значит, другой контакт — это ноль.

Инструменты и расходники

Собираетесь ли вы установить розетку туда, где ее раньше не было, или на место старой — неважно. Набор инструментов будет отличаться незначительно. Вам понадобятся:

Розетка. Для ванной комнаты нужно выбирать розетки с крышкой. Маркировка влагозащиты должна быть не ниже IP44: она означает, что розетка не сломается, если на нее попадут брызги; розетки с маркировкой IP55 переносят струю воды, а IP65 полностью защищены от песка, пыли и попадания любого количества осадков
Индикаторная отвертка, чтобы проверить наличие тока в сети до начала работы и исправность новой розетки, когда закончите ее установку.
Крестовая и плоская отвертка для монтажа.
Подрозетник (монтажная коробка), подходящая под размер розетки. Ее выбирают, исходя из материала стен. Для сплошных стен из бетона или кирпича подходят обычные подрозетники, а для гипсокартона нужна коробка с зажимными лапками, чтобы она надежно держалась в полой стене. Подрозетники могут быть рассчитаны сразу на несколько розеток.
Канцелярский нож для зачистки проводов или специальный нож для снятия изоляции.
Лазерный или ручной уровень для разметки.
Кусачки и плоскогубцы для обрезки, выпрямления и скрутки проводов.
Самозажимные пружинные клеммы для соединения жил кабеля.
Перфоратор и алмазная коронка D68, если нужно сделать новое отверстие под розетку. Диаметр 68 мм — стандартный для современных подрозетников.
Саморезы 3,5 мм для крепления розетки к подрозетнику.
Силовой кабель из 3 жил с сечением 2,5 кв. мм для переноса розетки или на случай, если вы хотите установить их сразу несколько в ряд. На 4 розетки понадобится около метра этого кабеля.

Как заменить старую розетку на новую

Демонтируем старую розетку

Отверткой выкрутите винт, который находится в центре розетки, чтобы снять ее лицевую панель (крышку). Под крышкой находится каркас розетки, прикрепленный к подрозетнику. Иногда его внутри нет, и каркас держится в отверстии за счет металлических лапок по бокам. Это не очень надежно, поэтому мастера настаивают на установке подрозетника.
Убедитесь, что в сети нет тока, коснувшись индикаторной отверткой всех контактов по очереди. Если индикатор не зажегся, можно продолжать работу. Выкрутите винты, которые соединяют каркас с подрозетником, чтобы получить доступ к проводам. Открутите винты от клемм, которые держат провода, и полностью снимите каркас с подрозетником.
Если розетка на этом месте вам больше не нужна, то выпрямите плоскогубцами концы проводов, обмотайте их изолентой и спрячьте все коммуникации в стену так, чтобы фаза не соприкасалась с нолем. Заполните отверстие монтажной пеной, срежьте лишнее, когда она высохнет, и зашпатлюйте этот участок перед его финишной отделкой.

Ставим новую розетку на место старой

У подрозетников на задней стенке обычно есть перфорированная разметка под отверстие, в которое продевают кабель. Выдавите пластик в новом подрозетнике пальцем или, если перфорация недостаточно глубокая, вырежьте его канцелярским ножом. Вставьте в отверстие в стене новый подрозетник и проденьте через отверстие провода. Подрозетник должен быть надежно закреплен в стене, поэтому его клеят на гипс или алебастр. Мастера рекомендуют гипсовый клей: он хорошо держит форму и схватывается не мгновенно, чтобы можно было поправить положение подрозетника.
Снимите крышку новой розетки, открутив большой винт в центре, и отложите ее в сторону. Подключите к каркасу розетки провода: раскрутите крепления зажимов, чтобы провода свободно входили в них; соедините их с клеммами и затяните винты. Главное — верно подключить заземление. Фазу же чаще вставляют справа, а ноль слева, но если сделаете наоборот, то ничего страшного не случится.
Вы можете закрепить каркас в подрозетнике горизонтально или вертикально. Разницы нет, делайте так, как вам будет удобнее вставлять вилку в розетку.
С помощью саморезов зафиксируйте розетку в подрозетнике. Сверху закрепите лицевую панель и затяните центральный винт.

Когда установите розетку, включите электричество и коснитесь индикаторной отверткой по очереди каждого контакта. Индикатор должен зажечься в том месте, где находится фаза, — это значит, что вы все сделали правильно. Если индикатор не загорелся, а вы уверены, что не допустили ошибок, то, возможно, где-то поврежден провод. Проверить целостность линии, найти проблему и исправить ее — уже работа профессионального электрика.

Как перенести розетку в другое место

Ищем скрытую проводку

В большинстве квартир установлена скрытая проводка, то есть все коммуникации находятся внутри стен. Это значит, что для переноса розетки стену придется проверить:

С помощью уровня сделайте на стене разметку под новую розетку и штрабу для кабеля. Согласно ПУЭ 6.6.30, розетки должны быть установлены не выше 100 см от пола, в остальном выбор места за вами. Учтите еще, что в ванной, туалете и на кухне розетки должны быть расположены на расстоянии не меньше 60 см от пола и сантехники.
Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке, и если внутри есть проводка, индикатор даст вам об этом знать. В безопасном месте просверлите отверстие для подрозетника перфоратором с алмазной коронкой D68. Разметку, проходящую от одной розетки к другой, также просканируйте.

Прокладываем кабель от старой розетки и устанавливаем новую

Демонтируйте старую розетку. Напомним основные этапы: снимите лицевую панель, убедитесь, что розетка не под напряжением, выкрутите винты, соединяющие каркас с подрозетником, открутите винты от клемм и снимите каркас с подрозетником.
Проштрабите перфоратором канал от старой розетки к новой по разметке. Для кабеля на 3 жилы толщиной в 1 см минимальная глубина штрабы будет 3–4 см.
Возьмите кабель с 3 жилами и сечением 2,5 мм. Зачистите его концы, сняв примерно 1 см изоляции ножом и кусачками.
Соедините через пружинные клеммы 3 жилы кабеля с 3 жилами кабеля из старой розетки, которые соответствуют друг другу (фаза, ноль и заземление).
Просверлите в штрабе несколько отверстий под дюбель на произвольном расстоянии друг от друга. Уложите внутрь кабель, ведущий от старой розетки к новой, и закрепите пластиковыми дюбелями-хомутами.
Поскольку эта розетка больше не понадобится, закройте ненужное отверстие в стене.
Поставьте розетку на новом месте. Кратко снова перечислим этапы: вставьте подрозетник на место новой розетки, проденьте через отверстие в подрозетнике силовой кабель, зачистите контакты, приклейте подрозетник, подключите к каркасу розетки провода через клеммы, зафиксируйте на саморезы каркас розетки в подрозетнике, поставьте на место лицевую панель и затяните центральный болт.

Как установить новую розетку

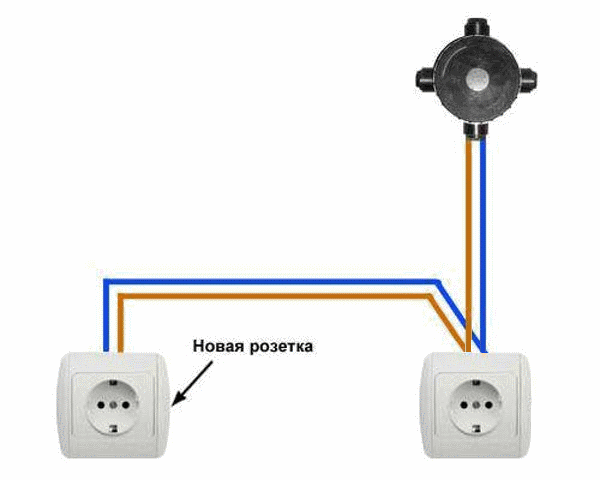

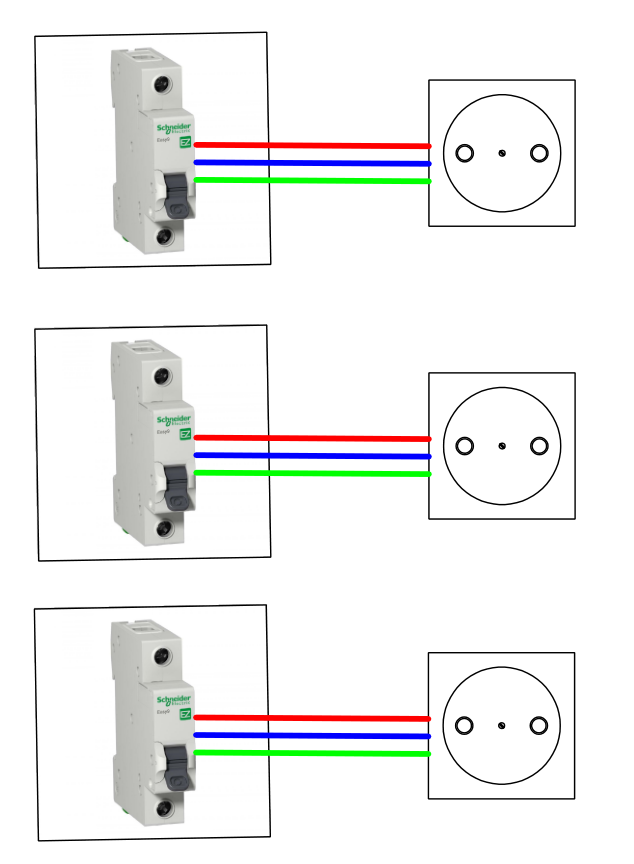

Можно подключить новую розетку через автомат в щитке или запитать от другой розетки. В обоих случаях придется штрабить стену и вести провод от щитка или от розетки. Принцип подключения тоже одинаковый, поэтому выбирайте вариант, который ближе. Обычно ближе оказывается другая розетка.

Определите место для розетки.
Проложите кабель от старой розетки.
Демонтируйте розетку, через которую будете подключать новую.

Подключаемся к другой розетке:

Проденьте кабель сквозь подрозетник розетки, к которой вы подключаетесь. Используйте короткий отрезок кабеля с 3 жилами и сечением 25 кв. мм. С одного конца соедините его самозажимными клеммами с розеткой, которую вы демонтировали. Другим концом подключите к силовому кабелю, идущему к новой. Благодаря этому соединению ток будет питать обе розетки одновременно.
Верните на место «розетку-донор».
Установите новую розетку.

Резюме

При монтаже розетки в первую очередь нужно позаботиться о безопасности: отключить электричество, работать в защитных диэлектрических перчатках и использовать инструменты с прорезиненными рукоятками, которые не пропускают ток. В остальном даже новичок справится с установкой розетки, если внимательно прочтет нашу инструкцию и поймет принцип подключения контактов.

Узнайте больше:

Как подключать светодиодные ленты: быстро, просто, правильно
Что выгоднее для частного дома — три фазы или одна
8 проверенных способов повесить телевизор на стену из гипсокартона

20.05.2022

Товары из статьи

Фонарь налобный Navigator (949171) светодиодн…

Отвертка плоская 140 мм 100-500 В Witte индик…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Щит распределительный встраиваемый Schneider . ..

Розетка Schneider Electric Glossa GSL000143 с…

Отвертка крестовая PZ1 75 мм Hesler

Отвертка плоская SL6 100 мм Hesler

Подрозетник Schneider Electric для бетона d71…

Нож строительный Hesler 18 мм с ломающимся ле…

Нож 1000 В Vira (397032) для удаления изоляци…

Уровень лазерный ADA CUBE Mini Professional E…

Уровень STABILA 70 80 см 2 глазка

Кусачки диагональные Stanley Fatmax (0-89-859…

Плоскогубцы 160 мм

Клемма на 4 провода Wago 2273-244 0,5-2,5 кв….

Перфоратор электрический Интерскол П-30/900ЭР…

Коронка алмазная Trio-Diamond (400068) по кер…

Саморезы универсальные 35×3,5 мм оцинкованные…

Кабель Севкабель NYM 3×2,5 (100 м)

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Клей для ПГП, ГКЛ, ГВЛ Кнауф Перлфикс гипсовы…

Несколько розеток Схемы проводки

Автор: Дейл Кокс

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

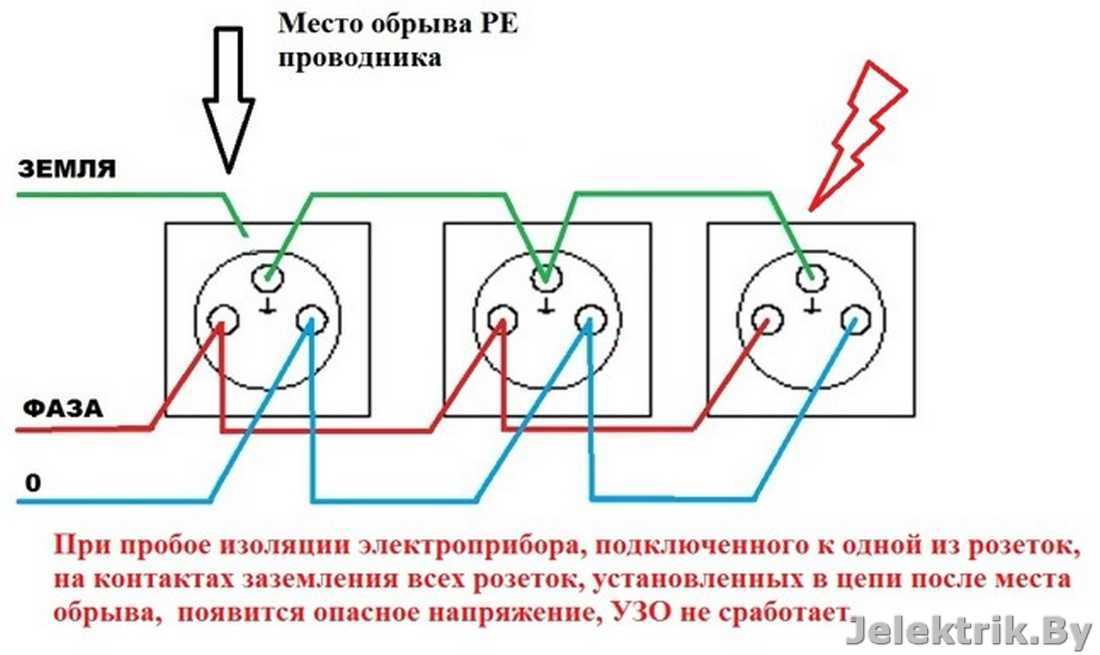

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения для нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита. Двухжильный кабель идет от gfci ко всем последующим розеткам. Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой следующей розетке с помощью сращивания косичек. Благодаря этому каждая дуплексная розетка подключена напрямую к gfci.

Больше подобных на сайте «Сделай сам-помощь»

Подключение розетки GFCI со схемами

Если у вас никогда не было опыта подключения розетки GFCI (прерыватель цепи замыкания на землю), продолжайте читать. В мое время мы просто называли эти торговые точки GFI или GFI. Эти устройства точно отслеживают баланс электрического тока, проходящего через цепь, и немедленно отключают электричество в случае короткого замыкания. Чтобы узнать больше об основах GFCI, см. нашу статью о том, что такое GFCI. Обратите внимание, что они отличаются от автоматических выключателей дугового замыкания, которые работают для более медленных потерь энергии, которые со временем имеют тенденцию нагревать проводку внутри дома.

Подключение розетки GFCI может немного отличаться от производителя к производителю, но по большей части они следуют одним и тем же общим принципам. Мы попросили наших профессионалов помочь нам показать новичкам или даже самодельщикам, как это делать правильно. Вы должны понимать основы того, как правильно добавить новую розетку GFCI или заменить существующую розетку на GFCI.

Что такое замыкание на землю?

«Замыкание на землю» представляет собой любой электрический путь между источником тока и заземленной поверхностью. Замыкание на землю происходит, когда ток «просачивается» и уходит на землю. Важно, как это происходит. Если ваше тело обеспечивает путь к земле для этой утечки, вы можете получить травму, ожог, сильный удар током или поражение электрическим током. Поскольку вода проводит электричество, замыкания на землю особенно распространены в районах, где вода может служить проводником для электричества, чтобы «убежать» и найти альтернативный путь к земле.

Метод 1: Простая замена традиционной розетки

Вы всегда можете заменить стандартную розетку розеткой GFCI. Вы подключаете его точно так же. Это должно быть само собой разумеющимся, но всегда отключайте питание от цепи (и проверяйте с помощью тестера цепи) перед заменой розетки. Как показано ниже, вы просто подключаете заземление, а затем подключаете как горячий, так и нейтральный провода к клеммам LINE GFCI, как указано, чтобы завершить замену. Розетка

GFCI. Клеммы LOAD используются только в том случае, если вы передаете питание через GFCI для защиты дополнительных розеток, расположенных ниже по течению.

Описание этапов установки для подключения розетки GFCI:

Выключите выключатель на панели, управляющей цепью, с которой вы работаете. Если автоматические выключатели не имеют маркировки, вы можете найти нужный, подключив фонарь или радиочасы к розетке, которую вы обновляете. Затем вы просто отключаете выключатели один за другим, пока не отключится свет или радио. На этом этапе полезно иметь помощника и мобильные телефоны. Отключив правильный выключатель, пометьте его лентой, чтобы «помощник» случайно не включил его обратно, пока вы все еще работаете.
Проверьте розетку с помощью тестера цепи, чтобы убедиться, что питание действительно отключено (нет ничего хуже, чем узнать это на собственном опыте).
Снимите крышку розетки и винты, удерживающие розетку, и отвинтите/отсоедините провода от розетки.
Зачистите и снова подключите провода питания к клеммам с пометкой «LINE». Помните, что белый провод подключается к винту Silver LINE, а черный провод подключается к винту Brass LINE. Подсоедините оголенный провод заземления к зеленому (заземлению) винту. ( См. схему A ).
Замените розетку, привинтите ее обратно к коробке и прикрепите крышку.
Снова включите питание на панели автоматического выключателя.
Вставьте радиочасы или светильник в розетку.
Протестируйте УЗО, нажав черную кнопку «Тест» на розетке. Если радио выключается, розетка работает.
Сбросьте GFCI, нажав кнопку «Сброс» на розетке до щелчка. Радиочасы или свет должны снова включиться.

Схема A. Соединения для цепей НАГРУЗКИ и ЛИНИИ

Примечание: В некоторых розетках можно просто зачистить концы провода и вставить его во вставные отверстия на задней стороне розетки. Электрики называют это «ударом в спину». Мы не рекомендуем это, так как это обеспечивает гораздо более низкое качество связи с проволокой. Со временем он может ослабнуть и вызвать дуговое замыкание. Используйте клеммные винты для наилучшего соединения.

Метод 2: замена традиционной розетки и защиты нижестоящей цепи

Когда вы заменяете стандартную розетку на GFCI, вы также можете защитить любые розетки или приспособления, которые существуют ниже по потоку от GFCI. Для этого вам нужно использовать клеммы LOAD на GFCI. Обычно они покрыты желтой наклейкой. Розетка

Особые этапы установки для подключения розетки GFCI:

Выполните шаги с 1 по 3 выше
На этом этапе при подключении розетки GFCI вам необходимо отметить, какие провода являются проводами «LINE» источника питания, а какие — нисходящими проводами «LOAD». (Это позволяет устройству GFCI работать по назначению и защищать все розетки на стороне «НАГРУЗКИ».) Для этого убедитесь, что провода полностью отделены друг от друга (и не касаются земли), затем снова включите автоматический выключатель. в коробке панели.
Используйте тестер цепи, чтобы определить, какой набор проводов является «горячим» (провода «LINE»).
Снова отключите питание и повторно закрепите выключатель в распределительной коробке, чтобы избежать повторного включения при аварии.
Повторно зачистите и подключите провода питания к клеммам с маркировкой «LINE», а нисходящие провода к клеммам с маркировкой «LOAD». Помните, что белые провода подключаются к серебряным винтам, а черные провода подключаются к латунным винтам. Подсоедините оголенный провод(а) заземления к зеленому винту (заземления). ( См. Диаграмму B ).
Замените розетку, ввинтите ее обратно в коробку и прикрепите накладку.
Снова включите питание на панели автоматического выключателя.
Вставьте радиочасы или светильник в розетку.
Протестируйте УЗО, нажав черную кнопку «Тест» на розетке. Если радиочасы или свет выключаются, розетка работает.
Сбросьте GFCI, нажав красную кнопку «Сброс» на розетке до щелчка.
