Разводка электропроводки в квартире: схема — как сделать своими руками, видео-инструкция как развести, фото

Перед отделочными работами в новой квартире или доме практически всегда стоит вопрос об организации проводки. Дело это весьма хлопотное и требует высокого профессионализма, поскольку неправильный монтаж электропроводки опасен для жизни.

В данной статье мы рассмотрим, как развести проводку в квартире, какие при этом существуют особенности и подводные камни.

Прокладка электропроводки

Схема электропроводки

Как и другие строительные работы, устройство электропроводки начинают с создания проекта. В данном случае должна быть подготовлена схема разводки электропроводки в квартире.

Подготавливают ее по следующим правилам:

• На плане обозначают месторасположение распределительного щита и уже от него набрасывают всю дальнейшую схему.
  При расположении щита за пределами квартиры рекомендуется провести от него медный провод с сечением 6 мм кВ (не менее) и организовать в квартире дополнительную распределительную точку под потолком у входа в жилище.
• Далее подсчитывают необходимое количество розеток из расчета для комнат не менее 1 шт на каждые 6 м2, для ванны и кухни по 2 шт на 6 м2. Может быть предусмотрено и конкретное количество, если будущая планировка с расположением энергопотребляющих единиц заранее известна.
• Линии проводов от щита к розеткам и осветительным приборам прокладывают по отдельности, предусматривая отдельные линии для розеток с большим энергопотреблением (от 2 и более кВт) – для бойлеров, мощных климатических систем и т.п.

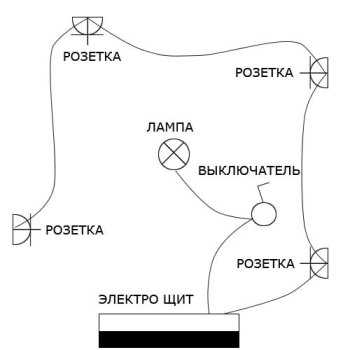

Схематичный план электропроводки в однокомнатной квартире

• После подсчета точек электропотребления, их наносят на план, а после того, как схема разводки электропроводки в однокомнатной квартире или более завершена, проецируют план в виде разметки на стены.
  Розетки, как правило, монтируют в 30-40см над уровнем пола, выключатели осветительных элементов – 1-1,5м.

Совет!

Прокладку проводов следует выполнять либо строго вертикально, либо горизонтально, тогда будет проще ориентироваться в расположении проводов в стене и удастся избежать их повреждения, к примеру, при сверлении стены.

Технология монтажа бытовой электропроводки

Методы прокладки проводов

Электропроводка в квартире может быть смонтирована тремя способами:

• Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.
  В данный момент подобный метод практически не применим.
• Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.
• Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.
  Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.



  Пример комбинированной прокладки проводов

Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

Выполнение разводки электропроводов в квартире

Теперь рассмотрим, как сделать разводку электропроводки в квартире.

Для этого необходимо четко следовать правилам, представленным ниже:

1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.



   Коробка для соединения магистралей к основной жиле

2. Стены под штробление размечают так, чтобы под розетки каналы располагались горизонтально на одном уровне с розеткой.
   Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.
3. В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
4. Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
5. Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.

Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

Выбор проводов и средств защиты проводки для квартиры

Как выбрать средства защиты для электропроводки

Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

Подбирают их, руководствуясь следующим:

• В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
• Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
• Линия освещения должна быть оборудована автоматом на 10-16А типа В.

Дифференциальный автомат для проводки

Совет!

Более практичным считается использование дифференциального автомата, который представляет собой УЗО с функцией автоматического отключения.

Он в одиночку сможет обеспечить безопасность линии и владельца квартиры от коротких замыканий и утечек тока.

Как выбрать провода для электропроводки

Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

Его монтаж более удобен в сравнении с алюминиевым аналогом.

В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

Кабели для проводки

Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

dom-elektrik.ru

схемы и инструкция :: SYL.ru

Как правило, электрическая проводка в квартире своими руками выполняется при ремонте с заменой существующего электрооборудования. Монтаж проводки способен произвести человек, которые имеет представление о способах и видах электромонтажных работ, навыки работы с материалами и инструментами, а также разбирается в электрических сетях.

Проектирование

Основные требования, предъявляемые к электрической проводке, представлены в СНиП и ПУЭ (правилах устройства электроустановок). Соблюдение этих норм очень важно в квартирах для обеспечения их пожарной безопасности.

Итак, перед тем как будет смонтирована проводка в квартире своими руками, необходимо ознакомиться с тем, как она устроена. Как правило, схема проводки стандартная, в ней нет ничего сложного.

Основные элементы

Самым главным элементом в квартирной схеме электропроводки считается внутриквартирный щит. Именно к нему от главного силового щита, расположенного на лестничной площадке, направляется, проходя по пути через предохранитель, электрический кабель.

Он укомплектован электрическим счетчиком, устройствами защитного отключения и несколькими автоматическими выключателями. Все эти элементы собраны в единый узел и закреплены посредством крепежной рейки и вспомогательной шины (одной или несколькими).

От количества комнат в квартире будет зависеть число внутренних линий электропитания. Также на это влияет мощность, требуемая для работы некоторых приборов. Они могут потребовать дополнительно выделенную линию. В большинстве случаев проводов два: «ноль» и «фаза», в некоторых случаях добавляется третий – «заземление».

Расчет

Проводка в квартире своими руками может быть сделана после определенных расчетов. Производятся они двумя основными способами:

1. По формуле: P : U = I, где сила тока прямо пропорциональна мощности и обратно пропорциональна напряжению в сети.
2. Этот вариант по сравнению с предыдущим намного проще. Необходимо отдельно сложить электроэнергию, которая потребляется приборами, находящимися на одной линии. К полученному числу следует дополнительно прибавить около 10%.

Поиск каналов

В панельном доме, как правило, электропроводка является скрытой, а именно спрятанной в штробе или за гипсокартоном. Поэтому проводка в квартире своими руками должна начинать производиться с поиска каналов. Для начала выясним, что же представляет собой канал в стенах, предназначенный для скрытой проводки. В большинстве случаев это трубка из полимерного материала, имеющая заглубление примерно 30-50 мм, оборудованная гофрой в местах для вывода наружу и закругления.

Расположение розеток

В советских старых квартирах штепсельные электрические розетки обычно размещались где придется. Иногда на высоте вытянутой руки, а у кого-то на уровне 1 метра от поверхности пола.

На сегодняшний день правильным расположением считается 400 мм от уровня пола. Сначала это может показаться странным, однако в этом есть логика: такие розетки за мебелью практически незаметны, при подключении они ближе к цели, их случайно не заденешь, а главное, такая проводка в квартире, своими руками сделанная, расходует намного меньше кабеля. Пожалуй, единственный нюанс – при подключении пылесоса или утюга приходится не подпрыгивать, а наклоняться.

Если продолжать эту логику, то можно установить электрическую розетку возле плинтуса. В таком случае минимальная высота вызывает при затоплении или мытье полов опасность попадания воды. Именно поэтому, когда монтируется новая проводка в квартире своими руками, по стандарту розетки следует располагать на высоте 400 мм от уровня пола.

Варианты укладки кабеля

Самостоятельный монтаж электропроводки в квартире – это дело непростое. Однако в этом случае вы будете абсолютно уверены в том, что все сделано правильно. Существует три основных способа прокладки электрического кабеля:

Любой из перечисленных вариантов считается правильным, поэтому выбор остается за вами. При этом стоит помнить, что важно иметь точное понятие, где проходит кабель, в противном случае любой забитый гвоздь может стать причиной отключения телевизора (при лучшем раскладе), в худшем случае – удара током.

Как лучше провести проводку?

Скрытая проводка осуществляется внутри стен, под декоративной отделкой или другими декоративными конструктивными элементами. Наиболее безопасной считается проведенная проводка в квартире своими руками под гипсокартон, так как она надежно защищена от каких-либо механических повреждений. Однако такой вариант монтажа самый трудоемкий и требует умения обращаться одновременно с несколькими инструментами.

Комбинированный вариант монтажа электропроводки включает в себя ее установку в коробах и плинтусах с кабельным каналом. Данный способ совмещает в себе одновременно преимущества закрытой и открытой прокладки – безопасность и эстетичный внешний вид.

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

• В первую очередь необходимо выяснить количество требуемых изменений.
• Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
• Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
• Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Необходимые для монтажа инструменты

Если вы решили, что проводка электричества в квартире своими руками должна быть сделана, то следует приобрести исправный и надежный инструмент. В местах соприкосновения металла и тела не должна нарушаться изоляция. Как минимум вам потребуется следующее:

• Тестер.
• Перфоратор.
• Кусачки.
• Плоскогубцы.
• Отвертка.

Материалы для монтажа

Как только будет готова принципиальная схема электропроводки, произведен расчет мощности каждой отдельной ветки, можно будет приступить к приобретению необходимого материала.

Постарайтесь не закупать слишком дешевые изделия и кабель с уменьшенным сечением. Итак, чтобы проводка в квартире своими руками (фото ниже) была выполнена, вам потребуется следующее:

• Розетки и выключатели.
• Провода с медным сечением.
• Установочные коробки в форме пластиковых стаканов.
• При необходимости дополнительная изоляция.
• Клипсы, если планируется производиться проводка в квартире своими руками по потолку.
• Соединительные клеммы для кабеля.

Прокладка кабеля

Как только вы приобретете все необходимые материалы и оборудование, можно будет перейти непосредственно к монтажу.

• В старой квартире нужно произвести демонтаж старой проводки.
• В заранее отмеченных местах высверливаются углубления под распределительные коробки и подрозетники.
• Далее в стенах штробим канавку ко всем выключателям и розеткам для последующей укладки проводов. В них укладываем кабель соответствующего сечения и закрепляем его при помощи дюбель-гвоздей.
• После чего штробы и отверстия необходимо зашпаклевать.
• В пустотах плит и на потолке прокладываются провода для системы освещения.
• Как только проводка в квартире своими руками (схемы ниже) будет смонтирована, устанавливаются все осветительные приборы, выключатели и розетки.

Расчет номинала автоматов

Чтобы правильно выполнить монтаж проводки, необходимо определить номиналы автоматов, устанавливаемых в распределительном щите. Для этого нужно просуммировать мощность всех приборов, которые планируется к нему подключить. Затем киловатты перевести в ваты, после чего рассчитать силу тока по формуле: P : U = I.

Существует следующая линейка автоматов: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A и 63A. Таким образом, номинал выбранного автомата должен получиться больше, чем полученное вами значение.

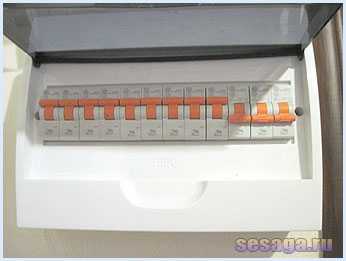

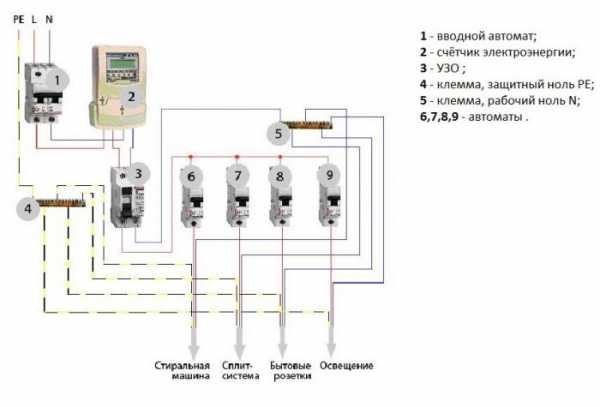

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

• На освещение.
• На розетки.
• Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

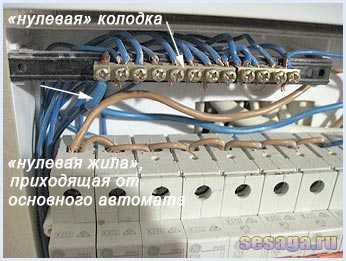

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.

Заключение

Таким образом, после прохождения всех этапов — от приобретения необходимого оборудования и материалов, прокладки кабеля до установки и подключения электрического щита — будет сделана электрическая проводка в квартире своими руками (схема представлена выше).

Согласованность, надежность, бесперебойность и непрерывность работы электрической системы в целом напрямую зависят от профессионального монтажа, качества комплектующих и материалов, соблюдения всех правил и норм, а также правильности и грамотности всех сопутствующих расчетов. Это очень ответственное и серьезное дело, если у вас есть какие-либо сомнения, то лучше доверить эту работу специалистам, для которых все, что связано с электричеством, является профессией.

www.syl.ru

Прокладка проводки в квартире

По всему миру идет борьба за экономию ресурсов. Основным ресурсов во Вселенной является энергия. В силу того, что энергия проявляется по-разному, возможны различные манипулирования и преобразования энергии из одного вида в другой. Некогда наши предки считали огонь основным видом энергии, за который можно было вести войны. Огонь было непросто транспортировать, но люди строили клетки с подстилкой из травы, в которых и переносили огонь. Огнем кормились, согревались, защищались, но ввиду того, что племен было много и дружбы между ними не было, то и транспортирование огня на большие дистанции не требовалось. На тот момент огонь устраивал во всех отношениях, но мы так устроены, что сладок плод, который недоступен. Человек всегда смотрел в природу, и больше всего его привлекала и устрашала молния, поражала мощь молнии. И поэтому немудрено, что все стремления были направлены на ее покорение. Электричество стало доступным лишь в 19 веке, и оно стало именно тем видом энергии, который устроил всех.

Советский союз вел борьбу за экономию. Вся экономия распространялась на освещение, а при этом выпускались станки и аппараты гигантских мощностей. Военная техника всегда была вне правил и требований к шуму и СО. Оставалось экономить на жильцах, для которых производились только светильники, утюги, холодильники и телевизоры. На сегодняшний день техники очень много, и она энергоемка: СВЧ печи, стиральные машины, посудомоечные машины, нагревательные полы, индукционные печи, электрические духовки, тостеры, чайники, бойлеры… Вся эта армия бытовых приборов нуждается в электричестве. Только где взять столько ватт энергии, если при постройке дома на каждую квартиру подводят два алюминиевый провода сечением 2,5 кв.мм, способных передать лишь 3,96 кВт (18 А)? Поэтому при заселении в новую квартиру все начинают не с ковров и шкафов, а с новой проводки.

По общению с электричеством написано много книг, но основная – «Правила устройства электроустановок» (ПУЭ). Эта книга является сборником норм и правил, по которым необходимо выполнять все работы с электричеством в различных помещениях. При этом многие эти правила игнорируют либо обходят, в результате чего и случаются несчастные случаи.

Прежде чем штробить, ломать и сверлить, нужно примерно представлять, что должно получиться в итоге. Для проектирования можно почитать эту статью. Штробить в панельных домах стены нельзя – они несущие, поэтому нужно либо из полостей вытягивать старые провода и затягивать новые, либо в коробах по стенам вести новую проводку. Прикол протяжки проводов в панельных домах в том, что тянется магистраль от одной монтажной коробки до другой. Коробки располагаются под потолком посередине стены. Магистраль проходит также и через точки для подключения люстры. К примеру, не горит свет во всей квартире кроме прихожей. Нужно вскрыть коробку в прихожей — над выключателем под самым потолком. Дальше вскрыть коробку в ближней к кородору комнате. Если в прихожей есть напряжение на проводах, а в комнате нет, то снимаем светильник в прихожей и нащупывает трассу от коробки прихожей. Дальше трасса идет через следующий светильник, а уж затем выходит в коробку в комнате. У меня был случай, когда при строительстве дома строители заделывали выход на светильник в ванной при помощи керамической трубки и этой трубкой умудрились надрезать провод. Юмор в том, что все работало 40 лет, а только после этого провод отгорел. Вскрыв коробку в комнате я вытянул половину проводов, а из коробки в прихожей — вторую половину. Затем пришлось протягивать стальку и перепротягивать провода.

Вначале нужно нарисовать план квартиры со всеми розетками, выключателями и разветвительными коробками. Схема даст наглядное представление о разводке проводки и поможет посчитать количество проводов, кабелей и розеток.

План квартиры можно либо нарисовать самому, либо взять из паспорта на квартиру. В любом случае нужно перемерить все стены для полной уверенности. После зарисовки плана нужно на нем отобразить все провода, разветвительные коробки, розетки и щиток. В итоге должна получиться примерно такая схема.

Вводной кабель приходит с лестничной клетки на щиток. От щитка первой группой запитывается освещение прихожей и ванной, розетки прихожей и дверной звонок. Вторая группа запитывает розетки и освещение спальни, третья группа – розетки и освещение гостиной, четвертая группа – розетки и освещение кухни, пятая группа – розетки ванной.

Сетевой кабель подключает домофон или радиоточки, все телефоны и непосредственно компьютерный переключатель. Удобно иметь телефоны во всех комнатах и на кухне. Причем в комнатах возможна разнообразная перестановка, поэтому места для телефонов нужно иметь несколько и в разных местах.

Телевизионный кабель можно прокладывать один и разветвлять при помощи разветвителей. Такая схема называется радиальной. Вводим с лестничной клетки один телевизионный кабель и тянем до коробки на комнату. В коробку вставляем разветвитель по количеству точек в комнате плюс еще две для входящего кабеля и выходящего на следующую комнату. Применять желательно специальные разветвители с одним прямым входом, одним прямым выходом и несколькими точками для подключения телевизора. В данной квартире количество точек получилось три. При этом качество сигнала осталось на одном уровне и к кажой розетке можно подключить кабельный цифровой модем.

Бывает очень неприятно, когда сосед по ошибке выключает тебе автоматический выключатель на лестничной клетке. Свет сразу тухнет, компьютеры отключаются, холодильник перестает работать. Неудобно, поэтому проще иметь отдельно свой автоматический выключатель в квартире. При этом счетчик учета электроэнергии перемещать в квартиру не стоит – такие условия у предприятий поставщиков электроэнергии должен быть доступен для осмотра, даже если вас и нет дома. Проще всего оставить счетчик на лестничной клетке, а аппараты защиты перенести в прихожую.

На схеме видно, что толстые провода с лестничной клетки приходят на щиток. Со щитка делается дальнейшая разводка по квартире. При проектировании нужно четко представлять нагрузку, которую вы хотите потребить. Единственное, чем ограничено потребление – счетчик. Индукционные счетчики имеют маркировку по току, например 5 А. Это означает, что счетчик может нормально посчитать ток — берется запас в 3 раза — до 15 А (15*220=3300 Вт). На других счетчиках стоит маркировка 5-34 А. Это означает, что в промежутке между 5 и 34 амперами (1100-7480 Вт) счетчик считает кВт*ч корректно.

Обычно вся проводка в квартире выполнена по магистральной схеме. Два провода от счетчика через автоматический выключатель входят в квартиру и запитывают все розетки и выключатели через разветвительные коробки. Минус в том, что при ремонте розетки придется отключать и весь свет, поэтому ремонт в ночное время невозможен – ну или только при свечах. Кроме магистральной схемы существует радиальная схема. При радиальной схеме от щитка до каждой розетки прокладывается отдельный провод. Минус в количестве прокладываемых проводов. Наиболее предпочтительный вариант – смешанная схема. Схема подразумевает прокладку нескольких магистральных линий, например, до каждой комнаты, а разводка по комнатам — по радиальной схеме от коробки магистральной линии до каждой точки в комнате. Минус в защите радиальных линий.

Учитывая все это, я выбрал смешанную схему. На каждую комнату я решил проложить линию кабелем ВВГ 3*2,5, способную передать 24 А (5,28 кВт при Uф=220 В). При этом нужно учитывать, что радиальные линии от магистрали тоже должны выдерживать 24 А. При этом защищено будет все. Однако можно сэкономить и радиальные линии проложить меньшим сечением, но тогда автомат защиты должен соответствовать току в радиальной линии.

Вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи. Допускается прокладывать силовые кабели и связи в параллель, но при этом расстоянии должно быть не менее 30 см между ними.

По схеме примерно прикидывается количество проводов. При подсчете проводов нужно учитывать, что розетки будут установлены около пола, а магистраль должна проходить на уровне потолка, поэтому нужно к каждой группе розеток добавлять опуски от уровня розетки до уровня проводки.

Помимо силовых кабелей можно проложить кабели на телевизор и сеть. Телевизионный кабель необходимо прокладывать по радиальной схеме. Магистральная схема также работает, но она требует большее количество кабеля.

Сетевой кабель имеет 8 проводов, при этом для организации сети на 100 Мбит/с нужно только 4 провода. Оставшиеся 4 провода можно использовать для телефона, радиоточки или домофона.

Вместе с кабелями нужно приобрести стальку – стальную жесткую проволоку для протяжки кабелей в полостях потолочных плит.

После того как со схемой все понятно и кабели закуплены – можно приступать к прокладке новой проводки, но перед этим нужно накрыть всю мебель, а затем штробить. В идеале лучше убрать всю мебель в другую комнату.

Перед штроблением можно размерить места под силовой щиток и разветвительные коробки. Это нужно для того знать, в какую сторону штробить. Место для щитка размечается по размеру самого щитка.

В многих квартирах есть радиоточки. Если проводное радио для вас актуально, то все равно надо сначала все снести, а потом заново все провести. Главное — не забыть. Розетки проще всего долбать молотком или зубилом. На схеме необходимо нарисовать дополнительный кабель, но можно подцепиться и к сетевому кабелю.

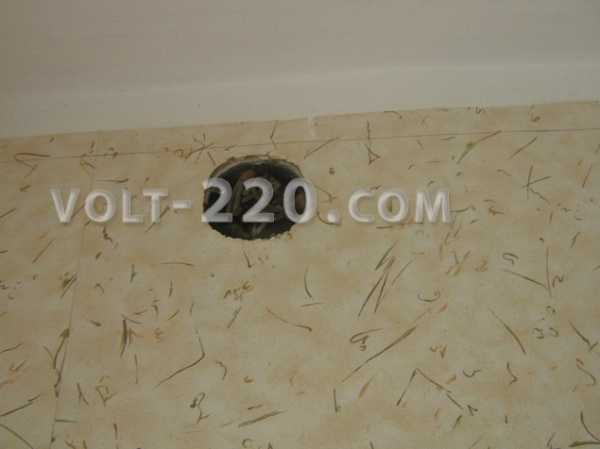

Далее следует найти все разветвительные коробки. На каждую комнату приходится по одной коробке, коробка есть и в прихожей. В ванной и кухне таких коробок нет. Конечно, эти данные общие, возможно электрики при строительстве не так прочитали схему и построили не так, как надо. Коробка располагается над одной из точек, например над выключателем. Чтобы ее найти, нужно постучать по стене отверткой и по звуку определить местоположение коробки. Глухой звук намекает на сплошную стену, а звонкий – на пустоту в стене. Высота установки коробки — 10-20 см от уровня потолка.

От коробки идет множество проводов во все стороны. Можно использовать старые штробы для прокладки новых проводов. Главное — старые провода при этом не перерезать, а то болгарка и перфоратор работать не будут.

При осмотре коробки желательно четко представить для себя, куда уходит каждый провод. Тогда проще будет обесточивать светильники и выключатели.

Разветвительные коробки в панельных домах выполнены очень оригинально — в стиле современных дизайнеров интерьера. Коробки находятся в центре под потолком каждой комнаты, их обычно две. Закрыты коробки стальными полукольцами и легко находятся есть простукивать стены. Коробка оформлена только с фасада, а изнутри — ниша из бетона. Коробки все соединены полостями в бетоне в которые протянуты кабели.

Изоляция проводов со временем стареет, но не так чтобы полностью разрушается. К примеру, данная проводка служит дому уже больше 50 лет. Если алюминиевую проводку не трогать — то изоляция может служить вечно.

В стальных полукольцах есть вырез под вставляющуюся крышку. Крышка поворачивается и вынимается. Беда проводки в таких домах — короткие концы для скрутки.

Магистральные линии из одной стороны квартиры в другую проще прокладывать через потолок. Дело в том, что перекрытия в большинстве домов делают из железобетона на заводах. Перекрытие представляет собой плиту с каналами внутри. Каналов обычно шесть, а плиты при постройке дома кладут вдоль ширины дома. Места стыков плит четко видны в комнатах и имеют вид канавки, проходящей по потолку.

Для прокладки проводов в каналах плит нужно просверлить два отверстия и втянуть в них стальную проволоку. Это заведомо трудный процесс. Каналы могут быть завалены мусором, а штробить потолок нельзя. Мусор в канале обычно располагается по торцам плиты. Плиты делают длиной 6 метров. Если у самой стены нельзя просверлить перфоратором отверстие, то можно несколько подальше просверлить. В итоге стальная проволока (сталька) должна хотя бы на метр войти в потолок.

Конец проволоки нужно обязательно загнуть, чтобы при протягивании в канале сталька шла вперед загнутой частью и не цеплялась за выступы своей острой частью. Сталька должна быть относительно крепкой и прочной и с трудом поддаваться сгибанию.

Конечно, из второго отверстия сталька вынырнет в одном случае из десятка тысяч. Необходимо помочь стальке. Стальку, которую толкают, необходимо согнуть, оставив на конце крючок, и толкать в полость плиты. Когда примерно по метражу сталька должна выйти с другой стороны, то запускают второй кусок стальки, согнутый тоже крючком. Получается, что в один канал с разных сторон втянуты две проволоки. Теперь нужно покрутить вторую стальку, которая короче. Идея в том, чтобы зацепить первую стальку за вторую и вытянуть вторую из плиты.

После нескольких часов тренировки все должно получиться. Проще будет, если использовать только одну стальку и орудовать ее обоими концами в полости потолка. Тогда если поймать один конец за другой и вытянуть, то получится, что получилось кольцо, проходящее через потолок.

Вслед за сталькой нужно протянуть все кабели. Для этого имеющуюся петлю не разгибают, а делают вторую петлю – так проще стальке проходить в перекрытии – и загибают первую петлю за основную стальку. Провода приматывают крепко, чтобы не оторвать при рывке в перекрытии, если там имеется мусор или завал.

Для лучшего скольжения кабелей в перекрытии место стыковки кабелей и стальки перематывают изолентой. Теперь за свободный конец стальки можно тянуть и протягивать провода через перекрытие. Чтобы не поцарапать кабели о бетон перекрытия, нужно подавать провода, т.е. поправлять кабели и заправлять их в отверстие.

Если с другой стороны перекрытия отверстие для стальки расположено на отдалении от стены, то нужно сделать небольшую штробу глубиной 2-4 см в потолке. В местах вывода проводов под светильник свисают провода старой проводки. Их можно использовать и за них вытянуть новые провода, если конечно известно, куда они идут. Но провода могут быть и примазаны штукатуркой, тогда они не пойдут.

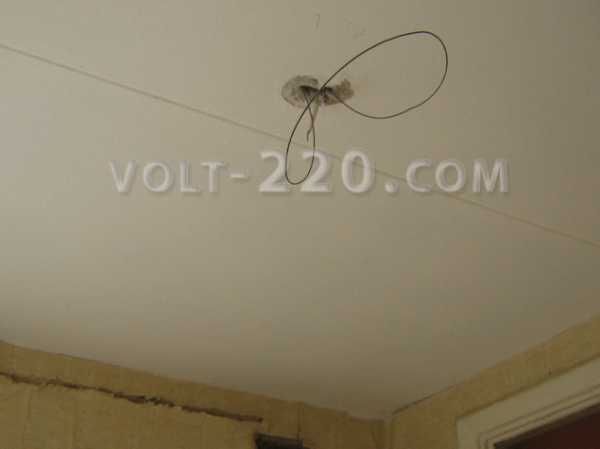

Стальку нужно протянуть на все светильники.

Места для разветвительных коробок можно пробивать на любом уровне, но лучше отойти от потолка на 10-20 см. Коробки под разветвление силовых кабелей и кабелей связи нужны отдельные. По конструкции коробки могут быть и одинаковые, но располагаться на расстоянии 30 см друг от друга. Это связано с помехами в кабелях связи. Коробки нужны для соединения в них кабелей. Соединять провода и место соединения замуровывать в штробу нельзя, т.к. при возгорании или ремонте это место будет недоступно. Вообще сам по себе кабель – надежная конструкция, и все сбои происходят сугубо в местах соединения и ответвления. Коробки бывают различных размеров и форм. Все равно, какую коробку брать, главное, чтобы можно было легко выдолбать под нее место, при этом чтобы все провода свободно уместились в ложе монтажной коробки.

После долбления мест под коробки можно приступать в прорезанию штроб. Штроба – это канавка в материале, в которую закладываются все провода. Сверху она замазывается раствором. Для резания вначале нужно наметить контур будущей штробы. Прокладывать все штробы лучше на уровне монтажных коробок на расстоянии 10-20 см от потолка. Это позволит не перебить кабель, когда будете вешать картины. При помощи уровня и карандаша на стене рисуется контур штробы. Штробы должны быть горизонтальными или вертикальными.

Резать штробы нужно болгаркой с диском по бетону. При этом поднимается большая туча пыли, поэтому стену перед резкой штробы нужно обрызгивать водой. Вода хоть как-то прибивает пыль.

Если под рукой болгарки нет, то можно использовать молоток и зубило. Советские строители сильно нуждались в дачах, поэтому в штукатурном растворе домов обычно сама штукатурка отсутствовала, зато обильно присутствовал песок. В кирпичном доме все внутренние стены сделаны из гипсолитовых плит. Эти плиты шли не до самого потолка, а не доходили 15 см. Далее шла деревянная доска, поверх доски войлок и описки. Все это штукатурилось вместе со стеной. Под доской можно нащупать канавку, в которую лягут все кабели. Только нужно проложить стальную ленту по дереву в местах, где соприкоснутся кабели.

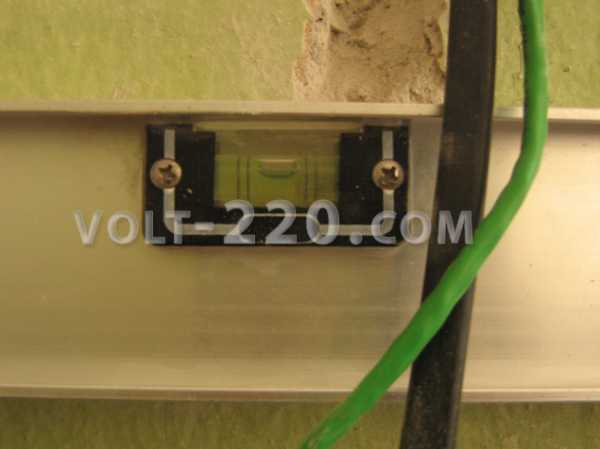

Повороты штробы нужно делать только под углом 90*, и хотя это не сэкономит денег, зато позволит четко определять места, где прошел кабель. Обои при штроблении стен лучше снять заранее, потому что в складках полуоторванных обоев скапливается мусор и пыль.

Когда все штробы проделаны, можно выдалбливать места для подрозетников. Чтобы в дальнейшем все розетки встали на свои места без сдвигов, подрозеточные коробки также необходимо вставлять без сдвигов и точно под уровень.

Высота установки розеток составляет 30 см от уровня пола. Но иногда это место оказывается сразу за креслом или за столом. Тогда нужно ставить розетки там, где удобно. На месте будущих розеток нужно нарисовать горизонтальную линию и вдоль нее точно вырезать кусок стены на глубину примерно 5 см в зависимости от коробки.

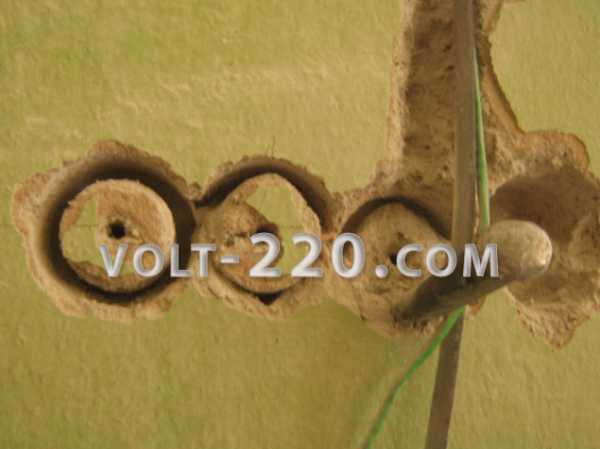

Подрозетники лучше приобрести такие, чтобы они входили друг в друга. Таким образом можно будет достичь соответствия, чтобы розетки встали, но если таких розеток под рукой нет, то можно размерить стену так, чтобы между центрами двух розеток было 7 см, но это в том случае, если все розетки входят под одну накладную декоративную накладку. Если нужно установить два блока с двумя рамками рядом, то нужно разметить розетки так, чтобы между центрами розеток одного блока было 7 см, а между розетками смежных рамок 8 см.

Стены из мягкого материала проще резать коронкой – стальная фреза по бетону с победитовыми зубьями. Коронка проделает только отверстия, а все перемычки нужно разбить молотком и зубилом.

После точного махания молотком обязательно нужно проверить, помещаются ли подрозетники в подготовленное место. Проверяется глубина вставки – должны заходить заподлицо со стеной (полностью скрываться), параллельность полу и перекос сборки подрозетников.

После установки подрозетников и закладывания проводов в штробу можно все замазывать раствором. Конечно, провода в штробу укладываться не хотят и лежать они там тоже не хотят. Прикрепить на время провода можно с помощью гвоздей, забитых так, чтобы кабели держались.

Все кабели нужно проложить от своих разветвительных коробок до подрозетников. После чего можно замазать все штробы, подрозетники и разветвительные коробки.

Соединять провода по правилам нужно при помощи клемников. Скруткой соединять провода нельзя. Но скрутка дает более большую площадь контактов проводов, что уменьшает нагрев в месте соединения. Для того чтобы соединить провода скруткой, нужно поставить провода под углом друг к другу и закрутить оба провода плоскогубцами. Провода образуют косичку. Эту косичку можно пропаять или сверху заварить. После соединения провода нужно согнуть пополам. Это даст еще большую площадь соприкосновения проводов. Этот метод можно использовать и при соединении алюминиевых и медных проводов.

Жгуты проводов будут внушительными. Штробы должны все их вместить. Можно также временно прикреплять кабели к стене при помощи перфорированных полос от маячков. Полоса прикручивается на саморезы прямо в стену, надежно крепя провода.

В последнее время для экономии сил и денег стали применяться подвестные потолки. Прелесть подвестных потолков при прокладывании проводки очевидна — не надо столько штробить стены, все провода пройдут по потолку.

В самом начале нужно прямо на потолке нарисовать линии магистралей и коробки. От коробок стрелками указать приход и уход трасс, направления ухода на светильники, выключатели и розетки. Для простоты можно разделить коробки отвещения и розеток.

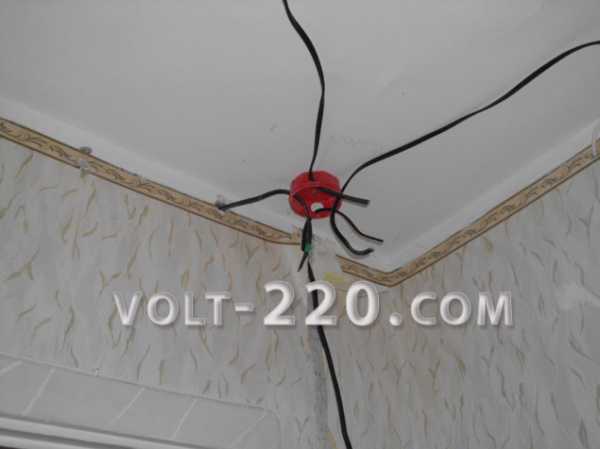

К потолку нужно прикрутить разветвительные коробки и пробить все отверстия между комнатами по ходу трасс. Нужно учитывать, что провода обычно располагаются в стенах и идут на расстоянии 5-10 см от потолка. Но строители могут проложить провода на любом расстоянии от потолка. Желательно при таких работах иметь определитель скрытой проводки, например DMF 10 zoom от bosch. В панельных домах все понятно — коробка в центре комнаты, а от нее по кратчайшему расстоянию идут провода к розеткам. В кирпичных и блочных межкомнатные стены цельные гипсолитовые. Они не доходят 10 см до потолка и обрываются. Далее кладется горбыть — неструганная доска, а на нее слой утеплителя — вата, войлок. И стена штукатурится. Провода прокладываются при стройке на прямых участках именно по этой доске, а при переходах от комнаты в камнату — как угодно — в утепителе, под доской. Часто провода идут и по несущим стенам по стыку потолка и стены.

Это все к тому, чтобы при прокладке проводки не остаться без электричества нужно внимательно штробить и просверливать отверстия. Отверстия следует сверлить между комнатами под самый потолок. Во-первых меньше шансов просверлить провод, а во-вторых — чем выше отверстие, тем выше будет висеть новый потолок. При пробивании отверстия перфоратором нужно не жать до потери пульса, а бить острожно и при выключенной лампочке. Чуть лампочка мигнула — явно наткнулся на провод. Если лампочка продолжает светить — повезло и отверстие следует немного сместить в выгодную сторону.

Перед пробиванием отверстий нужно проштробить опуски на розетки и выключатели. Можно штробить и после отверстий, но мне кажется, что вероятнее пробить провод при сверлении отверстий между комнатами, чем при штроблении стен. Но здесь кому что нравится, главное не остаться без электричества с недоделанной разводкой.

После того как все грязные работы закончены можно протягивать провода. Еще один плюс в подвесных потолках — сокращение провода, т.к. все трассы пройдут в любых самых коротких направлениях. Провода нужно прикреплять и к потолку. Если провода будут провисать, то через натяжные потолки они будут просвечивать. Прикреплять провода к потолку очень удобно с помощью пластиковых дюбелей в хомутом. Хомут имеет наружнюю защелку и при необходимости может расстегиваться.

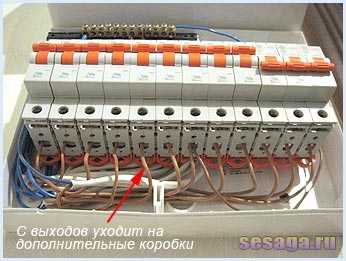

В подготовленную нишу нужно вставить щиток и завести все кабели. Щиток комплектуется автоматами защиты. Лучше использовать автоматы мировых производителей не китайского производства. По схеме каждый автомат защищает кабель на каждую комнату (20 А), кухню (20 А), прихожую (16 А) и ванную (16 А). Розетки ванной комнаты защищены устройством защитного отключения (УЗО) на ток 16А.

В самом конце можно поставить все розетки и подключить вводной кабель после счетчика на лестничной клетке. Все работы, если не лениться, можно выполнить за неделю при условии отпуска и полностью нежилой квартиры.

www.volt-220.com

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают сделать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

1. Начинать работы по проведению электричества в квартире, необходимо с составления схемы расположения основных бытовых и осветительных приборов и мест их подключения к электросети.
2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения кабель, какого сечения необходим, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм?.

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм?. Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм?.

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

1. УЗО 30 мА класса А – в ванной комнате.
2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире своими руками выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
2. По намеченным на стене линиям для размещения проводов делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
2. После того, как кабель протянули во все комнаты, чтобы поменять проводку в квартире, его укладывают в штробы, из которых полностью удаляется старый провод. В случае если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50-ти мм.
3. Соединяются концы кабеля — в тусо-распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

boldproject.ru
